Как подключить бойлер к двухконтурному газовому котлу: нужен ли схема подключения для напольного энергонезависимого, настенного

12 Подключение бойлера к двухконтурному котлу, как это возможно

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

12.1 Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

12.2 Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

12.3 Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

12.4 Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Как выбрать подходящее подключение

Бойлер косвенного нагрева можно подключить даже к двухконтурному котлу, если в этом есть смысл – например, такая схема позволит реализовать подключение множества точек водоразбора и пользоваться ими одновременно. Здесь мы выбираем любую доступную схему. При отсутствии теплых полов и нескольких отопительных контуров оптимальным решением станет подключение через циркуляционный насос или трехходовой клапан.

Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Здесь используется приоритет бойлера косвенного нагрева. Теплоноситель для отопительных приборов забирается с его выхода. Такое подключение снижает тепловую нагрузку на батареи отопления и обеспечивает надежную подачу горячей воды.

Подключение через гидрострелки и коллекторы применяется в том случае, если необходимо обеспечить теплом и горячей водой здание внушительных размеров. Например, это может быть двух- или трехэтажный коттедж. В этом случае в системе ставится мощный котел, к нему подключается распределительное оборудование.

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Фото 1. Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается.

Вся мощность котла перенаправляется на ГВС.

Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C).

А температура отопления регулируется трёхходовым клапаном.

Справка! Температура котла должна быть выставлена на 5 °C выше требуемой воды в ГВС.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Фото 2. Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.
Мы уже упоминали про трёхходовой клапан.
Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.
Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Как подключить электрический котел к системе отопления

Как подключить электрический котел? Прежде чем начать подключение электрокотла к системе отопления, нужно выбрать одну из схем обвязки. Существуют следующие варианты:

монтажкотла с обвязкой электронасоса и расширительной емкости;
установка электрокотла в совокупности с работойс твердотопливной печьюили газовым котлом;
обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
подсоединение электрокотла к отопительным сетям и ГВС;
подключение к бойлеру.

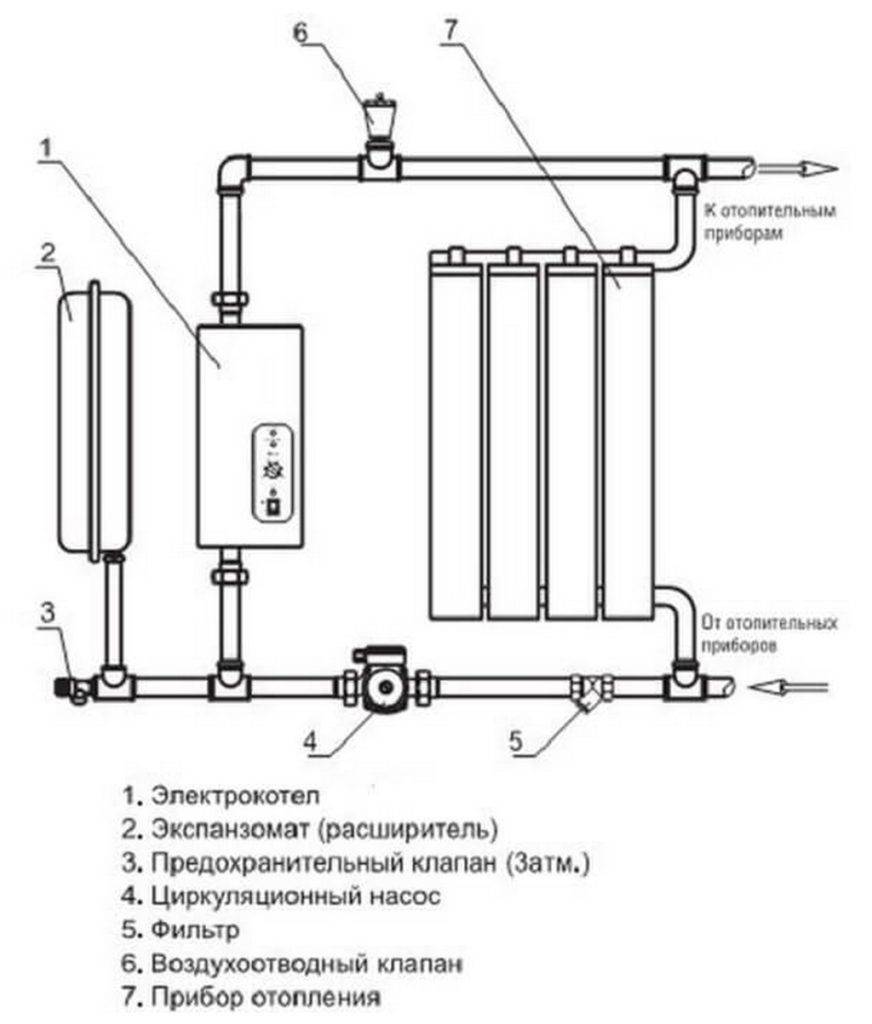

Схема подключения электрического котла к системе отопления

Как правило, в комплекте с современными электрическими котлами прилагаются необходимые детали. Группа безопасности котла защищает устройство от скачков давления и выполняет сброс воздуха по мере нарастания высоких температур.

В первую очередь, на прямой участок трубы устанавливается группа безопасности.Затем монтируется шаровой кран,который отсекает подачу теплоносителя. На обратный трубопровод крепится циркуляционный насос грязевой фильтр.

Если потребуется подключить котел к открытой системе отопления с естественной циркуляцией, то отопительные трубы нужно будет расположить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС:

двухконтурный котел с двумя элементами подогрева, встроенными в него;
одноконтурный котел с внешним водонагревателем или бойлером.

Двухконтурный котел подключается к системе отопления стандартно.Сложности не возникнуть, если следовать схеме ниже. Основной момент — правильно установить запорные вентили.

Подключение одноконтурного котла

Подключение одноконтурного котла с внешним водонагревателем или бойлером осуществляется с использованием так называемых трехходовых клапанов, выполненных по отсекающему типу. В аккумуляторном отсеке находится термостат, который подает сигнал после того, как клапан осуществляет движение воды для обогрева системы отопления.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Подключение котлов с большим числом контуров

В сложных системах зачастую задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая распространенная схема выглядит следующим образом:

контур нагрева воды в нагревателе;
контур системы «Теплый пол»;
контур системы отопления (батареи).

Для подключения используется гидравлическая стрелка или гидроколлектор. Также можно использовать отдельно гидравлическую стрелку и коллекторы распределения. В другом варианте, без использования гидравлических стрелок, необходима установка балансировочных вентилей. Если пренебречь данными устройствами, то получатся сильные перепады между контурами, и некоторые из них будут работать неэффективно, теплоотдача может снизиться в несколько раз.

При такой системе нужно отключать насосы других контуров при работе приоритетного контура, иначе время нагрева может прилично вырасти.

Газовый котел с бойлером косвенного нагрева Схема подключения радиаторов отопления Разборный мангал: схемы и описание Порядовка, схемы и чертежи русской печи

Материалы и инструменты

Материалы:

Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

газовый ключ;
гаечные ключи различных диаметров;
ключ разводной;
строительный уровень;
перфоратор, отвёртки, шуруповёрт;
минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Как собрать и подключить бойлер косвенного нагрева — пошаговая схема

Шаг 1: Подготовка бака

Резервуар для воды может быть выполнен из любого материала, главное, чтобы он отличался коррозионной стойкостью. Поэтому лучше отдавать предпочтение емкости из нержавейки, так как простой металл, покрытый эмалью либо стеклокерамикой, может испортиться уже в течение первого года. Также необходимо, чтобы бак вмещал нужное количество жидкости. Иногда используют газовые баллоны. Но в этом случае емкость предварительно необходимо разрезать пополам, хорошенько очистить внутреннюю поверхность и прогрунтовать. Но даже после такой подготовки жидкость в течение первых нескольких недель будет пахнуть сероводородом. Делаем в нашем баке три отверстия, которые будут обеспечивать подачу холодной и отвод горячей жидкости, а также отвечать за крепление змеевика.

Шаг 2: Теплоизоляция устройства

Чтобы сделать наш бойлер правильно, следует позаботиться и о его теплоизоляции. Покрываем весь корпус снаружи материалом с нужными свойствами. Для этой цели можно использовать любой утеплитель. Фиксируем его посредством клея, проволочной стяжки либо отдаем предпочтение любому иному способу.

Шаг 3: Установка змеевика

Лучше всего подойдут для изготовления этого элемента латунные трубки малого диаметра. Они и нагреют жидкость быстрее чем стальные, и от накипи очищаются легче. Наматываем трубку на оправку. При этом следует правильно подобрать размеры этого элемента. Чем больше воды будет с ним контактировать, тем скорее произойдет нагрев.

Шаг 4: Сборка и монтаж

Теперь осталось собрать все части бойлера, не забываем и о термостате. Если вдруг на этом этапе повредился теплоизоляционный слой, то его следует тотчас восстановить. Осталось приварить к резервуару металлические ушки, чтобы его можно было установить на стене. Крепится водонагреватель на кронштейны.

Шаг 5: Подключение

Теперь про обвязку. Это устройство подключается одновременно к системе отопления и водоснабжения. В первой жидкость нагревается благодаря газовому котлу либо иному отопительному оборудованию. При этом движение теплоносителя должно быть направлено вниз, поэтому он подается в верхний патрубок, а при остывании выходит из нижнего и поступает обратно к газовому котлу. За температурой воды следит термостат. Холодная жидкость из водопровода поступает в нижнюю часть водонагревателя. Лучше всего установить бойлер максимально близко к отопительному оборудованию. Подключаем водонагреватель согласно любой схеме, указанной в следующем пункте.

Шаг 6: Возможные схемы подключения

В этом пункте мы рассмотрим все варианты обвязки такого водонагревателя. В принципе, его можно использовать даже для отопления с двумя контурами. В этом случае распределение теплоносителя происходит посредством трехходового клапана. Он управляется специальными сигналами, идущими от термостата водонагревателя. Таким образом, как только жидкость слишком остыла, термостат переключается и клапан направляет весь поток теплоносителя в контур нагрева накопителя. Как только тепловой режим восстановится, клапан, опять-таки, по команде термостата вернется в исходное положение и теплоноситель вновь попадет в контур отопления. Эта схема выступает достойной альтернативой двухконтурному котлу.

Еще управлять движением теплоносителя можно посредством циркуляционных насосов, установленных в различных магистралях. Линии отопления и нагрева бойлера подключаются параллельно и имеют свой нанос. Как и в предыдущем случае режимы контролируются термостатом, и как только подключается контур ГВС, происходит отключение отопления. Можно использовать более сложную схему, включающую два котла. Одни прибор обеспечивает беспрерывную работу отопительных элементов, а второй – ГВС.

Довольно сложной в исполнении считается схема с применением гидравлического распределителя, подключить ее правильно могут только профессионалы. В этом случае существует несколько линий обогрева жилья, например, теплый пол, радиаторы и т. д. Гидравлический модуль контролирует давление во всех ветках. Также можно подключить к водонагревателю и линию рециркуляции жидкости, тогда можно добиться мгновенной подачи горячей воды из крана.

Подключение

Давайте рассмотрим схемы обвязки под разные типы котлов

Подключение бойлера к двухконтурному газовому котлу

Обвязка, в большинстве случаев, производится таким методом, чтобы бак контактировал непосредственно с отопительным контуром.

Техническое решение хорошо функционирует, в системах которые испытывают дефицит мощности источника отопления, кроме того это единственный эффективный метод подсоединения БКН к двухконтурному котлу.

Подающую трубу к БКН, включают в трубопровод, идущий к внутридомовой системе отопления, сразу после выхода из котла. С помощью электронного регулирования настраивают котел на подогрев теплоносителя свыше +70С, который поступает в водонагреватель, там, где происходит процесс теплопередачи от греющего теплоносителя, через внутреннюю поверхность нагрева — змеевиков к воде для системы ГВС.

Регулировка рабочего температурного режима выполняется термостатом, который дает команду электрической запорной арматуре на включение/отключение.

Схема обвязки бойлера и одноконтурного котла

Одноконтурные котлы одновременно могут выполнять только одну из заявленных изготовителем опций, либо организуют подогрев воды для нужд ГВС, либо обогревают помещение, притом другой вариант применяется в домах чаще.

Комбинированная схема теплоснабжения, которая состоит из одноконтурного отопительного котла и блока косвенного нагрева — наиболее эффективное для коттеджей до 200 м2.

Нагрев теплоносителя для отопления и ГВС совершается одновременно, после чего он делится по 2 линиям — к приборам отопления и баку-аккумулятору.

Примерная схема. Источник фото: remontik.org

Технологический процесс нагрева протекает по такой схеме:

холодная вода из водопроводной сети идет в источник нагрева — котлоагрегату, где разогревается до необходимой температуры, к примеру, 80 С, благодаря процессу сжигания топлива в топочном устройстве;
горячий теплоноситель попадает в отопительный контур — к батареям и во внутренний подогреватель БКН;
повышение температуры воды в емкости будет осуществляться до установленного параметра, обычно это 40-55 С;
вода в бойлере нагревается и при включении смесителя поступает к потребителю;
при достижении предельной температуры воды в баке, сработает датчик регулятора по превышению параметра, сигнал поступит на электромагнитный клапан, перекрывающего подачу теплоносителя от котла.

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

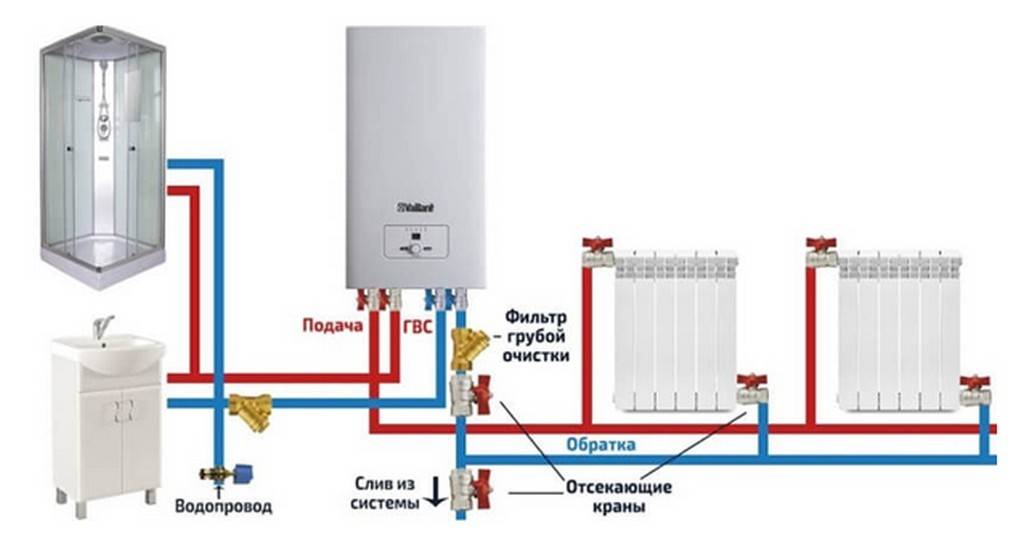

Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Увеличение температуры

Таким образом, если вода для ГВС остывает, отопление временно отключается. Вся мощность котла перенаправляется на ГВС. Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C). А температура отопления регулируется трёхходовым клапаном.
