Схемы монтажа водяного теплого пола

Схема укладки трубы теплого пола может выполняться «змейкой», «улиткой» или быть комбинированной.

Укладка водяного контура змейкой является самым простым. Осуществляется он петлями. Такая схема монтажа оптимальна в комнате, поделенной на функциональные зоны, в которых планируется применять различные режимы температур.

Когда первая петля монтируется по периметру помещения, а внутри него пускается одинарная змейка, то половину площади будет достаточно прогревать горячая вода. В другой части комнаты станет циркулировать остывший теплоноситель. Поэтому в ней будет прохладно.

Используется и еще одна разновидность такой схемы — двойная змейка. При ней подающие и обратные водяные ветки идут по всей комнате рядышком.

Третья вариация подобной схемы — распределение витков угловой змейкой. Она применяется в угловых комнатах, когда внешними являются две стены.

Витки змейки можно устанавливать равномерно. Однако изгибы водяных петель в этом случае будут сильно изогнуты.

Достоинство схемы — раскладка трубы теплого пола змейкой простая. Ее легко спланировать и смонтировать.

Минусы:

перепад температур в одной комнате;
изгибы трубопровода излишне крутые, что при малом шаге укладки может вести к изломам.

Установка водяного пола улиткой называется также «ракушкой» или «спиралью». При этой схеме подающие ветки и обратные, монтируются по всей площади комнаты и идут по спирали параллельно друг дружке. Монтаж осуществляется от периметра стен к середине помещения.

Подающая ветка в центре помещения завершается петлей. От нее параллельно монтируется своими руками обратка и проходит от середины комнаты по ее периметру дальше к коллектору. Когда в помещении есть холодная внешняя стена, вдоль нее можно уложить двойную улитку.

Укладка труб теплого пола улиткой обладает такими достоинствами:

Помещение прогревается равномерно.
Гидравлическое сопротивление в системе невелико.
Установка ракушки требует меньшего расхода материалов, чем змейки.
Изгибы витков получаются плавными, благодаря этому шаг меж витками можно делать меньше.

Минус улитки — сложное планирование и трудоемкий монтаж.

Не у всех комнат прямоугольная конфигурация, также в помещении может быть две внешних холодных стены. Чтобы там было тепло, можно использовать комбинированную укладку контуров своими руками.

Чтобы вдоль внешних стен комната грелась сильнее, петли подающих труб размещаются там. Монтировать их лучше всего почти под углом в 90º друг к другу.

Система теплого пола на втором этаже

Отапливаемый жилой дом должен быть с рациональным разделением тепла. Нередки случаи, когда на первом этаже жара, а на втором – холодно. Чтобы не допускать подобной ошибки рекомендуется сделать теплый пол и включить его в общую схему отопления.Теплые потоки поднимаются кверху, на второй этаж, а холодный остается внизу, где нагревается напольным покрытием.

Если обогрев пола делается после ремонта или строительства, алюминиевые пластины для распределения тепла помогут сделать равномерное распределение тепла. Коллекторное подключение на одном этаже нескольких помещений позволяет добиться максимального комфорта зимой, тепловые потоки равномерно прогревают помещение, а для функционирования системы нужна не очень горячая вода.

Готовая отопительная система должна соответствовать нормам теплотехники, для этого стоит проконсультироваться с профессионалами.

Крепление трубы к арматурной сетке

Труба неплотно крепится к сетке (расстояние в несколько сантиметров), фиксируется с помощью специальных зажимов. Скобы крепятся по одной на расстоянии полутора метров друг от друга, но при изгибе трубы на 90 градусов, трубу закрепляют тремя скобами для более надежной фиксации.

На нашем втором канале Андрей Елфимов рассказал про полезный лайфхак по креплению трубы теплого пола к арматурной сетке:

Преимущества: Все элементы данного способа крепления труб доступны в специализированных магазинах или на рынке. Простой и надежный способ.

Недостатки: Трудоемкий процесс установки. Не исключена возможность повреждения трубы, так как зачастую используются трубы из металлопластика.

Крепление трубы к арматурной сетке

Методы разводки

Вторым важнейшим моментом для отопления является способ разводки труб от основного источника. Существует два основных метода:

однотрубный,
двухтрубный.

Однотрубная разводка

В соответствии с названием, магистраль, по которой идет теплоноситель, состоит из одной трубы. Это, во-первых, значительно упрощает процедуру монтажа, а во-вторых, снижает затраты на приобретение материалов. Кроме того, одну трубу гораздо проще спрятать под полом или в стене, чем две.

Но далее мы сталкиваемся все с тем же основным недостатком, о которым мы говорили в пункте про естественную циркуляцию. Подключение радиаторов к магистрали происходит последовательно. То есть, чтобы дойти до последней батареи, теплоноситель должен пройти через все предыдущие.

Понятно, что за это время он успевает отдать значительную часть тепла, поэтому к концу маршрута радиаторы становятся все холоднее. А значит, мы снова получаем ограничение на их количество.

Кроме того, если монтировать самую простую однотрубную схему, то при отключении одной из батарей, например, для проведения ремонтных работ, вы автоматически прекратите работы и всех других, которые следуют после отключенной. Впрочем, это решается с помощью установки байпасов, которые позволят теплоносителю двигаться обходным путем.

Если сочетать однотрубную разводку с естественной циркуляцией воды, то такая система отопления подойдет только для небольшого одноэтажного домика. Для двухэтажного здания необходимо иное решение. В принципе, однотрубную разводку можно использовать и здесь, но только с применением мощного циркуляционного насоса. Тем не менее, даже принудительное движение воды не защитит в данном случае от ее быстрого остывания.

Двухтрубная разводка

Двухтрубная разводка решает все перечисленные выше проблемы, тем самым обеспечивая живущим в доме людям необходимый уровень комфорта. Суть такой системы заключается в использовании двух труб, подведенных к каждому радиатору: по одной из них к батарее идет нагретый теплоноситель, а по другой он уходит обратно в котел.

Такой способ позволяет избежать каких-либо ограничений в количестве радиаторов. Более того, вы можете подключить к системе не только батареи, но и теплые полы, конвекторы и прочее подобное оборудование. При этом качеству не нанесется никакого ущерба, во всех помещениях прогрев будет одинаковым.

Конечно, монтировать двухтрубную систему разводки своими руками на порядок сложнее и дороже, чем однотрубную. Впрочем, можно сэкономить, например, на насосе, поскольку в данном случае его мощность может быть не слишком высокой. В результате же вы получите необходимый уровень тепла во всем доме.

Какой крепеж теплого пола выбрать?

Выбор зависит исключительно от личных предпочтений. Здесь необходимо взвесить все «за» и «против», после чего определиться с наиболее оптимальным вариантом. Если самостоятельно сделать это трудно, всегда можно обратиться к специалистам своего дела:

используя полистирольные плиты, можно провести монтаж системы максимально быстро;
металлическую сетку выбирают те, кто хочет сэкономить;
якорные скобы – это вариант для тех, кто не боится трудностей и хочет получить исключительно самый лучший вариант.

Определяясь с типом крепежа, необходимо отталкиваться от личных финансовых возможностей, особенностей эксплуатации системы, а также того времени, которое доступно для проведения монтажа.

Стоит учитывать и любые риски в работе системы, которые могут привести к разрушению проделанной работы.

Используя скобы для теплого пола, можно будет не переживать о том, что при высоком давлении или под механическим воздействием трубы сойдут с места, из-за чего придется проводить ремонт всей системы.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм. В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Выбор способа укладки труб для тёплого пола

Метод прокладки трубопроводной коммуникации в пол зависит от того, какая основа будет использована под укладку труб. Основные способы укладки пола своими руками:

с использованием армирующей сетки в качестве основы;
на утеплитель;
на теплоизолирующие маты.

В первом случае необходимо сразу состыковать трубу тёплого пола с коллектором. Далее, выполняется крепёж труб к армирующей сетке. Крепление трубы тёплого пола к сетке производится с использованием полимерных хомутов. Расчёт количества хомутов выполняется довольно просто: на 1 м коммуникации требуется в среднем два таких крепёжных элемента. Первый хомут фиксируется в точке первичного контакта трубопровода с армирующей сетью. Затем трубопровод выводят на нужный курс, которым в большинстве случаев является край стены, и фиксируют уложенные трубы вторым хомутом.

Следующий шаг по укладке труб водяного пола с использованием армирующей сетки — разворачивание трубопровода до угла контура. В первую очередь необходимо позаботиться о креплении для труб тёплого пола в точках их изгибов и поворотов. После фиксации всего контура происходит возвращение к коллекторному устройству. После фиксации контура рекомендуется оснастить его дополнительными крепежами для труб тёплого пола, которые осуществляются с шагом 70–100 см.

Для фиксации труб можно использовать готовые планки, это значительно упростит работы

Изгибание труб рекомендуется производить очень аккуратно, чтобы исключить возможность их передавливания. Для трубопроводных отрезков из разных материалов существуют различные устройства, позволяющие провести быструю и безопасную гибку. Чтобы исключить возможность перегрева труб вблизи коллекторного устройства, как правило, их размещают в специальных гофрированных трубках, которые сдерживают тепло.

Укладка металлопластиковых или других труб тёплого пола на утеплитель (без армирующей сетки) выполняется с использованием специальных планок, которые легко приобрести в любом профильном магазине. Фиксация таких планок к утеплителю производится посредством специальных скоб или с помощью саморезов. Крепёжные элементы можно комбинировать. Такой способ прокладки коммуникации для подогрева пола наиболее подходит в том случае, если монтаж труб производится «змейкой».

Планки устанавливаются рядами, между которыми, как правило, сохраняется определённая дистанция (1 м или более). Трубопровод довольно легко зафиксировать в такой планке, так как она оснащается специальным пазом для этого. Шаг трубы регулируется посредством большого количества пазов, фиксирующих коммуникацию.

Монтаж трубопровода на теплоизолирующие маты выполняется довольно просто. Это связано с тем, что использование матов уменьшает трудозатраты, ускоряют монтаж этой коммуникации. Дистанция между бобышками, которые входят в состав матов, составляет примерно 5 см, что является очень удобным для регуляции шага во время укладки труб тёплого пола своими руками. Специалисты рекомендуют быть внимательными на поворотах, так как можно надломит бобышку, поэтому укладывать трубы в этих точках необходимо аккуратно.

Какой крепеж теплого пола выбрать?

используя полистирольные плиты, можно провести монтаж системы максимально быстро;
металлическую сетку выбирают те, кто хочет сэкономить;
якорные скобы – это вариант для тех, кто не боится трудностей и хочет получить исключительно самый лучший вариант.

Стоит учитывать и любые риски в работе системы, которые могут привести к разрушению проделанной работы.

Типы тёплых полов

Сегодня существует три основных типа систем тёплого пола:

водяной;
электрический;
инфракрасный.

Водяной тёплый пол функционирует на базе водопроводных труб, которые прокладываются непосредственно под чистовым напольным покрытием. Источником теплоносителя выступает горячая вода из системы отопления (реже – из отдельного нагревательного прибора – бойлера и котла). Для монтажа и подключения труб используются металлопластиковые и пластиковые трубы, которые подключаются к отводящему трубопроводу отопления.

Электрический тёплый пол основан на т.н. греющем кабеле. Пропуская через себя ток, провод преобразует его энергию в тепло за счёт высокого удельного сопротивления токопроводящей жилы. Для обустройства электрического тёплого пола не подойдёт любой кабель – нужен специальный провод с жилой необходимой толщины, а также с хорошей изоляцией.

Инфракрасный тёплый пол – самая редкая разновидность. Его устанавливают на базе специальных рулонных плёнок, в которых встроены особые нагревательные элементы. Под действием силы тока они производят инфракрасное излучение, образуя тепло.

Далее мы будем говорить именно о водяном типе тёплого пола, который предпочитают чаще всего, т.к. гораздо проще подключить трубы к уже существующей системе отопления в доме или квартире.

Рекомендуем ознакомиться: Как правильно закрепить канализационную трубу к стене — виды крепежей и способы монтажа

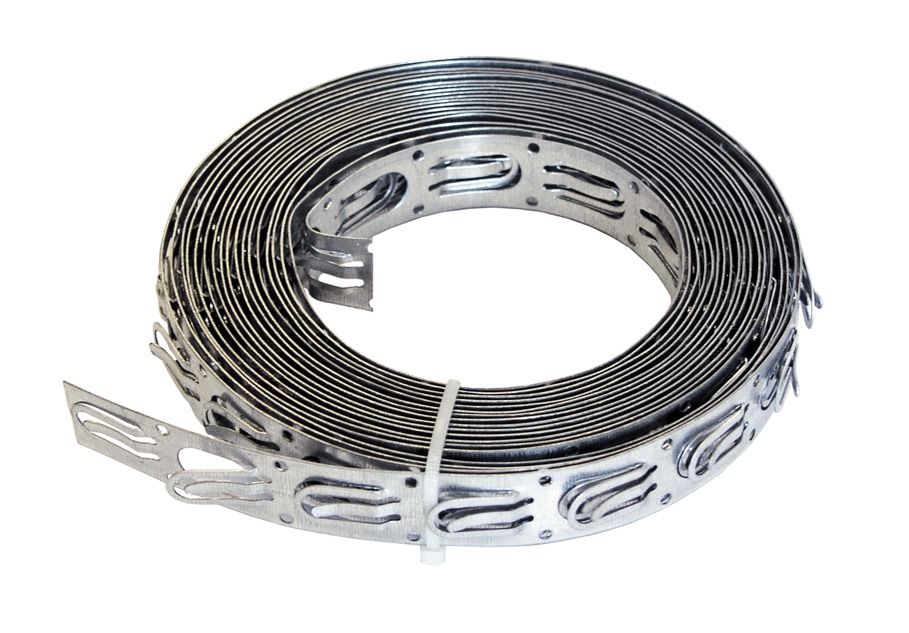

Перфорированная лента

Лента выполнена из оцинкованной стали. Её используют для крепления водопроводных труб и нагревательного кабеля под стяжку. Материал не окисляется, выдерживает высокие нагрузки. Лента производится в рулонах.

Ширина крепления – 30 мм.
Толщина 1 мм.
Длина в рулоне 25 м.

Рулон раскатывают на поверхность для укладки жидкостной магистрали. К бетонному покрытию её укрепляют с помощью дюбелей. Для этого в ленте имеются специальные отверстия. К мягкой поверхности крепление присоединяют скобами.

Для удержания труб или кабеля на ленте имеются лепестки и стержень. Лепестки поднимают вверх, укладывают контур, опускают лепестки, захватывая стержень. Рекомендуют предварительно выполнить разметку на поверхности основания. Ленту можно уложить на фольгированный экран.

Как устроен водяной тёплый пол

Система гидравлического теплого пола представляет собой многоуровневую конструкцию. Каждый отдел в бетонной стяжке предназначен для определенной функции.

Из каких отделов состоит система? К ним относят:

Основание;
Гидропрослойка;
Теплопрослойка;
Армирующие изделия;
Нагревательные элементы;
Финишная стяжка из бетона.

Предварительно на поверхность стяжки фиксируют подложку, на которую в дальнейшем монтируют напольное покрытие. При выборе отделочного материала необходимо учитывать наличие специального значка, который свидетельствует о возможности использования данной модели для создания гидравлического пола.

Для проведения самостоятельной укладки используют «мокрый способ». Его осуществляют при помощи заливки жидкой цементно-бетонной стяжки. Для домов с деревянными перекрытиями рекомендуют использовать технику «сухого» монтажа.

Модульные и реечные типы теплых водяных полов

Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

13;
18;
28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.

Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.

Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

Схема укладки труб для водяного тёплого пола

Существует несколько популярных схем, по которым можно провести монтаж этой трубопроводной конструкции. Все они отличаются своими особенностями и требуют соблюдения конкретных нюансов. Выбор схемы зависит от:

количество материала, которое уйдёт на монтаж этой коммуникации;
показатель прогрева помещения.

На сегодняшний день существует 3 основные схемы монтажа трубопровода в полу:

«змейка»;
спиральная;
комбинированная.

Первый вариант монтажа трубопровода в полу является наиболее распространённым. Это связано с тем, что организация такого узора не требует больших трудозатрат и с простотой проектирования «змейки». Такой способ наиболее подходит для комнат, в которых исключаются тепловые потери, для промышленных помещений, требующих бесперебойного отапливания. Из минусов такой схемы укладки можно отметить то, что в отдельных точках системы могут наблюдаться температурные перепады. Наличие температурных перепадов, возникающих, в разных точках такой системы, как правило, приводит к тому, что отдельные её участки превышают допустимое значение температуры, которое указывается в строительных нормах и правилах (СНиП).

Для того чтобы свести к минимуму неравномерность прогревания тёплого пола на разных его участках, специалисты рекомендуют внимательно отнестись к выбору мощности отопительной конструкции

Важно запомнить, что мощность отопительной коммуникации, выполненной по такой схеме, не должна превышать 80 Вт/м²

Змейка — самый простой способ укладки труб для подогрева пола

Укладка трубы для тёплого пола может производиться и по другой схеме. Второй распространённый способ монтажа отопительной коммуникации в полу называется «улиточным» или спиральным. Спиральная укладка трубопровода является более сложным методом и требует более тщательной подготовки чертежа. Основным преимуществом такого способа монтажа является однородное распределение тепла. Это связано с тем, что прямые и обратные отрезки конструкции в спиральной схеме располагаются попеременно, за счёт цементной стяжки, которая располагается над коммуникацией. Допустимая толщина цементной стяжки колеблется от 3 до 5 см.

Комбинированная схема укладки труб тёплого пола отличается тем, что совмещает в себе оба вышеописанных метода. Как правило, такая схема используется для прокладки трубопроводов в помещениях, которые имеют большую площадь. Для таких помещений комбинирование узоров является единственным способом, позволяющим организовать равномерный подогрев напольного покрытия. Трубы в больших помещениях укладываются «змейкой» у окон, дверей и стен, а спиральная укладка трубопровода выполняется в центральной зоне.

Перфорированные плиты

Жидкостную магистраль укладывают на перфорированные плиты. Они выполнены из пенополистирола, имеют контурную поверхность с фиксирующими элементами или без специальных приспособлений. Каковы характеристики плит?

Толщина мата 1-3 см.
Высота контура 2,5 см.
Расстояние между контурами 2-5 см.
Материал выдерживает высокие температуры, перепады теплового режима.
Пенополистирол не деформируется под действием глубокой бетонной стяжки.
Маты послужат дополнительной теплоизоляцией и защитой от шума.

Трубопровод выводят улиткой или змейкой. Если контур находится на расстоянии 16-20 мм, то он надёжно удерживает магистраль. Бобышки облегают трубы с боковых сторон. В дополнительных креплениях нет необходимости. Если расстояние между контурами больше внешнего диаметра трубы, то необходимо позаботиться о монтажных элементах. В бобышках для скоб предусмотрены отверстия.

Перфорированная поверхность может иметь не бобышки, которые возвышаются на поверхности мата, а канавки. Их ширина соответствует диаметру трубы водяного контура. Для того чтобы поворот петли проходил без нагрузок, соответствовал радиусу изгиба, на матах предусмотрена перфорация в виде петли.

Если для тёплого пола не предусмотрен отражающий экран, то выбирают маты с фольгированной поверхностью. У материала имеется только один недостаток, который связан с высокой стоимостью изделия.
