Качество полипропиленовых труб

Распространенные ошибки при сварке ПП труб

Самые часто встречающиеся ошибки связаны со следующими моментами.

Устройство паяльника для пластиковых труб

Неправильная температура

Часто на паяльнике выставляется максимальная температура, вследствие чего пластик сильно плавится и, как результат, совершается самая грубая ошибка – уменьшается входной диаметр изделия либо фитинга. Есть целый ряд факторов, влияющих на температуру паяльника. Это может быть, к примеру, температура окружающей среды. Если на улице +18-20°С, то максимальную мощность выставлять не нужно – вполне хватит 250-270°С.

Сварка пластиковых труб

Другой важный момент – это диаметр труб. Чем меньше диаметр, тем ниже должна быть температура прибора. Это, конечно, можно контролировать временем нагрева, но порой, если уменьшить температуру паяльника, можно избежать плавления (и последующей деформации) концов труб.

Время пайки

Не придерживаясь определенного времени во время сварки, можно расплавить концы труб настолько, что деформация будет неизбежной.

Как паять полипропиленовые трубы

Для стандартных ситуаций существуют определенные сроки (при температуре 250-270°С), ознакомимся с ними.

Таблица. Рекомендуемое время нагрева при пайке ПП труб.

Диаметр трубы, мм	Требуемое время нагрева, сек
20	5
25	7
32	8
40	12
50	18
63	24
75	30
90	40
110	50-60

Разбираемся с ошибками при пайке ПП труб

Но помните, что на это время оказывает влияние не только диаметр, но и температура, которую вы выставили на паяльнике. И, конечно, температура в доме или на улице.

Пластиковые трубы для водопровода

Некачественно очищенные трубы

Если они будут мокрыми или грязными, то протечка неизбежна в любом случае. А потому перед пайкой трубы следует очистить от грязи, пыли, и просушить. Если вы, к примеру, меняете водопроводный стоят и из трубы течет вода, но следует хотя бы на время прекратить водоснабжение. Как вариант – можно запихнуть внутрь салфетку либо кусок туалетной бумаги. Когда вы закончите паять, салфетка размоется вновь пошедшей водой и окажется в фильтре грубой очистки, не причинив вреда трубопроводу.

Туалетная бумага может быть полезной при пайке ПП труб

Какую предельную температуру выдерживает полипропиленовый трубопровод?

Популярность труб из полипропилена в использовании при прокладке и монтаже водопроводных и теплопроводных сетей в последние годы значительно выросла. Надежность и долговечность системы — едва ли не главный критерий при выборе труб из этого материала. Однако вопрос о том, какую температуру может выдержать этот материал в отопительных системах заслуживает отдельного разговора.

Физические свойства полипропилена

Полипропилен – полимеризованный газ пропилен. Внешний вид — белый неокрашенный порошок. Из всех пластмасс он является наименее плотным и наиболее твердым, а значит износоустойчивым. Все виды полипропилена практически не подвержены коррозионному растрескиванию.

Благодаря свойствам физической надежности: долговечности и температурной устойчивости, полипропилен активно используется в массовом промышленном производстве труб.

Давление и температура

Изготовитель определяет срок службы полипропиленовой трубы 50 лет. Уровень давления и температура рабочей среды — важные показатели, от которых зависит долговечность и надежность полипропиленовых труб.

Чем выше t, тем меньше должен быть уровень давления. Допустимое давление для эксплуатации ПП трубы 30 кг/см2, но такие показатели при высоком давлении могут оказаться критичными. В трубах из полипропилена уровень рабочего давления все же не должен превышать цифры в 10 кг/см2.

Важно! Идеальные условия для того, чтобы ПП трубы служили как можно дольше — t жидкости не должна быть выше 70° при давлении — 4-6 атмосфер

Для чего нужно армирование трубы

Чтобы обеспечить достаточный уровень тепла в квартирах приходится включать обратный трубопровод и повышать температуру воды до 10° С. При близких рабочих температурах простые полипропиленовые трубы начинают терять свои свойства и, кроме того, возможно линейное расширение их размеров.

При прокладке трубопроводов с высокими температурами в бетонной стяжке это особенно важно. Возникает вероятность растрескивания бетона и поломки всей системы отопления

Для уменьшения этого эффекта и полного его исключения полипропиленовые трубы армируются.

Армирование – это упрочнение несущей способности основного материала изделия другим материалом, имеющим более высокий уровень прочности. Таким образом увеличивается способность противостоять температурным перепадам. Армированные трубы полностью соответствуют нормативам отопительной системы, и не деформируются при ее существенном увеличении.

Для армирования труб из полипропилена используют материалы:

алюминиевую фольгу, наносимую на поверхность;

внутренний слой алюминия, расположенный по всему диаметру трубы, ближе к внешней поверхности;

внутренний слой стекловолокна;
внутренний слой, сочетающий фибро и стекловолокна.

Алюминий и стекловолокно по стоимости примерно одинаковы. Цена в основном зависит от параметров самой трубы и фирмы-производителя. Тем не менее армирование стекловолокном имеет ряд преимуществ перед алюминием:

при установке не требуется зачистка края трубы;
короткое время пайки соединений (как у неармированных труб);
отсутствует внутреннее расслоение благодаря вплавлению стекловолокна в полипропилен;
увеличивается прочность изделия.

Недостаток стекловолокна только один – линейное термическое расширение труб, армированных стекловолокном на 6% выше, чем у труб, армированных алюминием.

Использование полипропиленовых труб в системе отопления

В системах городского и частного отопления наиболее популярны армированные полипропиленовые трубы PN20 (рабочая t — 60°) и PN25 (рабочая t — 95°).

Их удорожание за счет армирования по сравнению с цельными полипропиленовыми трубами не столь велико в сравнении со сроком их службы и качеством. При замене старого и вероятно ржавого водопровода вопрос о выборе между металлом и пластиком уже практически не стоит.

Главное, правильно подобрать вид полипропиленовой трубы в соответствии с ее предназначением: горячее или холодное водоснабжение; отопление и разброс температур зимой и летом в месте установки; требования строительных норм и правил.

И не стоит забывать о проверке качества трубы. Она не должна иметь видимых вкраплений, пузырьков или расслоений.

Как правильно выбрать диаметр трубы для отопления дома — таблица и расчеты

Вычислить оптимальное сечение трубопровода профессионалу несложно. Практический опыт + специальные таблицы – всего этого достаточно, чтобы принять верное решение. А вот как быть рядовому собственнику жилища?

Ведь многие предпочитают монтировать отопительный контур своими силами, но при этом не имеют профильного инженерного образования. Данная статья станет хорошей подсказкой для тех, кому нужно определиться с диаметром трубы для отопления частного дома.

Есть несколько нюансов, на которые нужно обратить внимание:

Во-первых, все данные, полученные на основании вычислений по формулам – приблизительные. Различные округления величин, усредненные коэффициенты – все это вносит ряд поправок в конечный результат.
Во-вторых, специфика эксплуатации любого контура отопления имеет свои особенности, поэтому любые расчеты дают лишь ориентировочные данные, «на все случаи».
В-третьих, трубная продукция выпускается в определенном ассортименте. Это же касается и диаметров. Соответствующие величины располагаются в определенном ряду, с градацией по значениям. Поэтому придется подбирать номинал, наиболее близкий к расчетному.

Исходя из вышесказанного, целесообразно воспользоваться практическими рекомендациями профессионалов.

Все Ду – в «мм». В скобках – для систем с естественной циркуляцией теплоносителя.

Общая труба линии – 20 (25).
Отводы к батареям – 15 (20).
При однотрубной схеме отопления– диаметр 25 (32).

Но это общие параметры контура, не учитывающие его специфику. Более точные значения отражены в таблице.

Полипропилен с металлом

Многие фасонные изделия из полипропилена идут с металлической вставкой с резьбой. Идеально прочное соединение металла с пластиком получить довольно не просто. Поэтому бывают случаи, когда такие соединения дают течь как раз в местах между ппр и металлом.

Что важно понимать, если вы собрались делать отопление полипропиленовыми трубами. На самом деле это хороший материал за свои деньги

Но ожидать от него чего-то особенного не стоит. Велика вероятность периодических течей и поломок, которые при этом довольно просто устраняются (если труба располагается снаружи).

Особенность данного материала в том, что далеко не всегда проблема проявляет себя сразу. Вы можете смонтировать, опрессовать систему и убедиться, что она герметична и нигде ничего не течет. А в процессе эксплуатации внезапно образуется течь. Это не совсем приятный момент.

Монтировать данной трубой отопление или нет, уже решать вам. Многие монтируют и не переживают. Мы же решили вас немного подготовить.

Выбираем диаметр для Вашего отопления

Не рассчитывайте на то, что вы сразу сможете правильно подобрать нужный Вам диаметр трубы для отопления дома. Дело в том, что получить желаемую эффективность можно разными путями.

Теперь более подробно

Что самое важно в правильной системе отопления? Самое важное — это равномерный нагрев и доставка жидкости во все нагревательные элементы (радиаторы)

В нашем случае этот процесс постоянно поддерживает насос, благодаря которому за конкретный временной промежуток, жидкость движется по системе. Следовательно, выбирать мы можем только из двух вариантов:

купить трубы большого сечения и, как следствие, небольшая скорость подачи теплоносителя;
либо трубу маленького сечения, естественно давление и скорость движения жидкости при этом возрастёт.

Логически конечно лучше выбрать второй вариант диаметра труб для отопления дома, и вот по каким причинам:

при наружной прокладке труб, они будут менее заметны;
при внутренней прокладке (например, в стене или под полом), канавки в бетоне будут более аккуратные, и долбить их проще;
чем меньше диаметр изделия – тем оно, естественно, дешевле, что тоже немаловажно;
при меньшем сечении трубы общий объём теплоносителя также уменьшается, благодаря чему мы экономим топливо (электроэнергию) и снижаем инерционность всей системы.

Да и работать с тонкой трубой намного легче и проще, чем с толстой.

Критерии выбора паяльника

При выборе паяльника следует обратить внимание на следующие моменты:

Электрическая мощность

Это важно для определения скорости нагрева компонентов и их диаметров. Он влияет на максимальное и минимальное время сварки. Бытовой паяльник обычно используется для монтажа водопроводных труб с внутренним диаметром от 15 до 40 мм (или от 0,5 до 1,5 дюйма)

В отдельных случаях может потребоваться установка 2″ (50 мм). Профессиональные инструменты используются для соединения 50-миллиметровых и более крупных профилей (свыше 100 мм)

Бытовой паяльник обычно используется для монтажа водопроводных труб с внутренним диаметром от 15 до 40 мм (или от 0,5 до 1,5 дюйма). В отдельных случаях может потребоваться установка 2″ (50 мм). Профессиональные инструменты используются для соединения 50-миллиметровых и более крупных профилей (свыше 100 мм).

Специалисты советуют для определения необходимой производительности устройства максимальный диаметр сопла в миллиметрах умножить на 10. Таким образом, для бытового использования достаточно приобрести сварочный аппарат мощностью 500 Вт. Лучшим вариантом будет покупка устройства мощностью 800 Вт. Для профессионального использования приобретите устройство мощностью до 2 кВт.

Комплектация устройства

В комплект паяльника входит набор из нескольких насадок. В бюджетных наборах их будет не более четырех: DN 15;20;25 и 32 мм. Этого вполне достаточно для монтажа внутреннего водопровода квартир, коттеджей или для их ремонта. Тип сварочной насадки зависит от формы нагревателя. В случае меча и круглого нагревателя поставляются так называемые “двойные форсунки”.

Стержневые (цилиндрические) модели нагревателей используются с шайбами в форме скобы.

Для поддержания их рабочего состояния на их поверхность наносятся антипригарные материалы, лучшим из которых считается металлизированный тефлон. Со временем покрытие истирается, и полипропилен прилипает к металлу. Это может ухудшить качество сустава. Поэтому опытные мастера тщательно следят за состоянием форсунок и своевременно их заменяют.

Как выбрать паяльник от лучших производителей

Приобретая аппарат для сварки полипропиленовых водопроводных труб, важно понимать, что его качество и стоимость напрямую зависят от производителя. Учитывая их значительное количество на отечественном рынке, у покупателей всегда возникает вопрос: “продукцию какой компании лучше купить?”. Всегда пользуются спросом модели немецкой фирмы Rotenberger, традиционно высокого качества, безупречно работающие в течение многих лет

Чешские паяльники Dytron ценятся профессионалами за отличное качество и функциональность

Всегда пользуются спросом модели немецкой фирмы Rotenberger, традиционно высокого качества, безупречно работающие в течение многих лет. Чешские паяльники Dytron ценятся профессионалами за отличное качество и функциональность.

Стоимость европейских брендов не всем по карману. С другой стороны, многолетняя эксплуатация без необходимости нести расходы на ремонт или покупать новое устройство окупается, особенно если речь идет о его профессиональном использовании.

Свойства российских моделей Eliteh и СПЕЦ, турецких Valtec, Candan, Cobra уступают немецким и чешским. Их преимущество – доступные цены. Для домашней работы, не связанной с высокой интенсивностью нагрузки прибора, это вполне разумное приобретение.

На российском рынке наиболее распространена китайская продукция. Качество этих продуктов невысокое, но они недорогие. При соблюдении инструкции по эксплуатации эти паяльники могут прослужить в течение гарантийного срока, а если повезет, то и немного дольше. Выбирая из “китайцев”, отдавайте предпочтение паяльникам Sturm, Fora.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Трубы с алюминиевой фольгой

Алюминиевая фольга выступает в роли компенсатора расширения трубы, и в роли диффузионного барьера. Алюминиевая фольга располагается как ближе к поверхности трубы, так и в середине. Все зависит от конкретной марки труб.

Для того, чтобы спаять такую трубу, ее нужно предварительно очистить. Если фольга располагается в центре, то зачистив ее, труба станет совсем тонкой и при спайке соединение может быть некачественным. Поэтому, если все же соберетесь делать отопление дома полипропиленовой трубой с алюминиевой фольгой, то берите ту трубу, где фольга расположена ближе к поверхности.

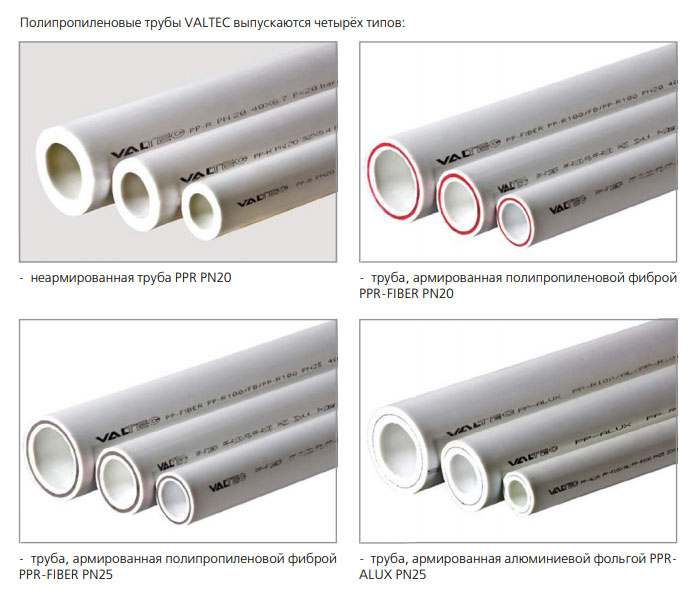

Виды полипропиленовых труб

Трубы ПП разделяют на два основных типа:

армированные;
неармированные.

Первые используют там, где предполагается наличие высокого давления и температуры. Такие трубы относят к классу «стабилизированных», они имеют минимальный коэффициент температурной деформации.

Неармированные трубы используют в технических системах для циркуляции жидкостей без нагрева. Такие ПП трубы используют и для систем холодных водопроводов, которые также легко монтировать своими руками.

Таблица 1

Маркировка	Область применения	Характеристики
PN10	Водопроводные низкотемпературные системы с минимальным уровнем давления	10 атмосфер, 45 °C
PN16	Водопроводные системы для холодной воды	16 атмосфер, 60 °C
PN20	Системы горячего водоснабжения, не для отопительных систем	20 атмосфер, 95 °C
PN25	Системы горячего водоснабжения, отопительные системы	25 атмосфер, 95 °C
PPR	Отопление, горячее водоснабжение. Непригодны для обустройства внутридомовых систем подачи холодной воды.	25 атмосфер, 95 °C

Значение имеет и толщина полипропиленовых труб. Значение колеблется от 1,9 до 18,4 мм в зависимости от типа и назначения трубы.

Важно знать! Трубы с индексом PPR используются только в промышленных целях, использовать их для подачи питьевой воды не рекомендуется производителем. Стандартный размер полипропиленовой трубы любого диаметра – 6 метров

Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы. Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами.

Контур теплого пола представляет собой бесшовную систему. Используются различные типы укладки теплого пола. Геометрию любого из выбранных способов – «улитка» или «по контуру» — предопределяет способность трубы изгибаться по наименьшему радиусу. Чрезмерный изгиб приводит к необратимой деформации трубы.

Укладывается ПП труба для теплого пола на подготовленное основание. Чаще всего это теплоизолятор в виде пенополиуретановой прослойки, дополненный теплоотражающей фольгой.

Полезно знать! Обжимные муфты надежно фиксируются специальными клещами, в комплекте также есть шаблон для контроля правильности монтажа. Обжимные клещи стоят достаточно дорого, выгоднее арендовать их на время окончательной сборки и наладки системы.

Преимущества и недостатки разных видов труб

Каждый материал изготовления труб имеет свойственные только ему характеристики, а значит, достоинства и недостатки.

Металлические трубы

Металлические трубы – это самый старый вариант элементов трубопровода, и по сей день активно использующийся как при отоплении частных домов, так и при создании городских коммуникаций.

Поскольку железо сильно подвержено коррозии, следует использовать трубы с оцинковкой или их коррозионноустойчивых марок стали.

Широкое применение этих изделий в настоящее время отчасти и обусловлено соблюдением традиций при проектировании контуров отопления, однако имеет и рациональное объяснение.

Плюсы использования металлических (стальных, чугунных, медных) отопительных труб:

простота монтажа трубопровода;
стойкость изделий к повышенной температуре;
устойчивость к механическим воздействиям любого вида;
хорошая теплопроводность;
возможность использовать минимум крепежа за счёт свойственной металлу жёсткости;
пластичность труб, дающая возможность изгибать изделия;
широкий ассортимент арматуры – соединительной, угловой и т.д.;
стойкость к высокому внутреннему давлению в отопительной системе;
возможность использовать трубы из разных металлов;
долговечность и надёжность собранной конструкции (для стальных труб – до 50 лет, для медных – свыше 100 лет).

Минусы металлических изделий:

большой вес, в некоторых случаях не дающий возможности работать в одиночку;
необходимость сварки элементов, требующая наличия квалифицированного сварщика или навыков работы со сварочным аппаратом;
монтаж металлического трубопровода отнимает больше времени;
шероховатость внутренней поверхности труб, а значит, возможность отложения осадков;
угроза коррозии элементов, требующая избегать скрытой укладки труб;
необходимость периодически красить изделия во избежание наружных повреждений;
большие тепловые потери в холодных комнатах.

Полипропиленовые трубы

Преимущества трубопроводов из полипропиленовых труб:

гладкая внутренняя поверхность, практически исключающая возможность образования засоров;
небольшой вес, позволяющий производить монтаж без приложения лишних усилий, в том числе в одиночку, кроме того, безопасный для домов, построенных на смещающихся грунтах;
отсутствие угрозы коррозии, поэтому такие трубы можно закладывать в стены закрытым способом;
отсутствует необходимость в окрашивании изделий;
при поддержании нужного уровня температуры трубопровод прослужит не менее 20 лет;
конструкцию просто мыть и прочищать;
невысокая стоимость продукции – за те же деньги можно обустроить трубопровод гораздо большей протяжённости, чем из металла.

Недостатки таких труб:

нужен специальный сварочный аппарат для соединения элементов конструкции;
трубы нельзя сгибать, необходимо пользоваться фитингами;
максимальный порог температуры — 70°С (краткосрочно – до 90°С);
неустойчивость к механическим воздействиям;
провисание на протяжённых участках (при монтаже следует использовать большее количество крепежа).

Трубы из сшитого полиэтилена (PEX)

Преимущества таких изделий:

высокий для пластика порог рабочей температуры – до 90°С;
повышенная плотность материала изготовления, обеспечивающая неплохую механическую устойчивость и защиту от протечек;
трубы из этого материала можно при нагревании сгибать и таким же образом разгибать обратно (эффект памяти);
гладкость внутренней поверхности, препятствующая образованию засоров;
небольшой коэффициент расширения, не требующий установки компенсаторов;
небольшой вес, дающий возможность свободно производить сборку трубопровода;
простота монтажа (используются пресс-фитинги);
долговечность изделий – срок службы такого трубопровода не менее 50 лет.

Недостатков у таких труб нет, их можно использовать как для установки трубопровода в целом, так и в сочетании с другими материалами.

Металлопластиковые трубы

Такие трубы сочетают лучшие свойства металлических и полимерных изделий: гладкую внутреннюю поверхность, металлическое армирование, обеспечивающее прочность, и не требующий окрашивания внешний слой.

Недостатки изделий:

высокая стоимость сопутствующей арматуры;
деформация при замерзании – такие трубы нужно использовать в домах для постоянного проживания, иначе за зиму неиспользуемый трубопровод придёт в негодность.

Выбор труб для монтажа отопительных систем практически не ограничен, и качество работы собранного контура зависит в первую очередь от правильного решения проектировщика и добросовестного выполнения всех этапов сборки системы.

Выводы

Итак, мы рассказали об основных достоинствах и недостатках теплоносителей для теплого пола. Если резюмировать, то:

Поэтому, их следует использовать только в двух случаях

Дом предназначен для временного проживания.
Есть вероятность заморозки системы отопления.

Важно! Срок службы антифризов в ТП около 5 лет. После чего их надо слить, промыть систему и залить новый антифриз

Пропиленгликоль стоит дороже этиленгликоля. Этиленгликоль, из-за токсичности, нельзя сливать на рельеф на участке. Его придётся утилизировать.

Вода, по сравнению с антифризами, условно бесплатна. Её можно долить или заменить в любой момент.

Реальный опыт эксплуатации теплового насоса «воздух-вода»: принцип работы теплового насоса, во сколько обходится это вид отопления, компоненты системы, экономическая выгода.
6 ошибок при монтаже дымохода: причины пожара печного оборудования, почему нужно своевременно чистить сажу в дымоходе, почему в бане нельзя делать дымоход из асбестоцементной трубы, противопожарные расстояния при проходке дымохода через перекрытие, как правильно вывести дымоход через кровлю.
Резервное отопление загородного дома газовым конвектором: преимущества резервного отопления газовыми конвекторами, как самостоятельно установить газовый конвектор или инфракрасный обогреватель, расчет расхода газа и время непрерывной работы оборудования.

В видео — Отопление без газа: система отопления с самодельным котлом и автоматикой, которая позволит не остаться без тепла в любой ситуации.
