Датчик температуры для котла отопления: виды, устроство, схема подключения

Подключение и настройка датчика уличной температуры

Подключение температурного датчика производят только к отключенному от электроснабжения газовому котлу. Для осуществления данного процесса используют кабель 2*0,5 мм длиной менее 30 м. Его протягивают через отверстие в стене и подключают к к клеммной колодке прибора без соблюдения полярности. Провод изолируют при помощи специальной муфты.

Датчик уличной температуры подключают к электронной плате газового котла. У каждой модели место подключения может отличаться, его определяют по схеме платы управления, которая имеется в инструкции к агрегату.

Температуру в комнате можно регулировать в диапазоне 9-30ºС.

Уличный датчик регулирует температуру теплоносителя по методике, где фигурируют такие данные:

T_i – температура воды на выходе из котла;
T_комн– заданное значение комнатной температуры;
T_e– показания датчика уличной температуры;
K– коэффициент изоляции, настроенный параметром P6.

Температура теплоносителя рассчитывается по следующей формуле:

Ti=[( T_комн— T_e)·(K/10)]+ T_комн.

Например, для поддержания температуры в помещении на уровне 23°C при коэффициенте изоляции 10 и температуре на улице -10°C, теплоноситель должен быть нагрет до 56°C.

Самым сложным в этом расчете является подбор коэффициента изоляции, который определяется опытным путем. Его настройка выполняется так:

на газовом котле переводят регулятор температуры ГВС на максимум, а отопление – на минимум;
рукоятку температурного контура переводят в течение 3 секунд 3 раза в сторону увеличения;
на ЖК-дисплее начинает мигать код параметра настройки Р6;
значение коэффициента выбирают, поворачивая регулятор контура отопления;
чтобы увидеть значение выбранного параметра нажимают кнопку reset;
чтобы изменить показатель, следует зажать reset на 2 сек.;
на экране появится заводское значение 20; можно выбрать параметр в диапазоне от 5 до 35;
фиксируют выбранное значение нажатием reset в течение 2 секунд;
чтобы выйти из режима настройки, регулятор отопления 3 раза поворачивают в течение 3 мин.

При выборе коэффициента теплоизоляции следует учитывать, что, чем значение выше, тем хуже утеплено здание.

Чтобы датчики наружной температуры для газовых котлов работали четко и эффективно, важно найти подходящее место для его монтажа и правильно выполнить настройки. Ошибки приведут к тому, что агрегат будет расходовать топливо не экономно или температура в доме не будет поддерживаться на должном уровне

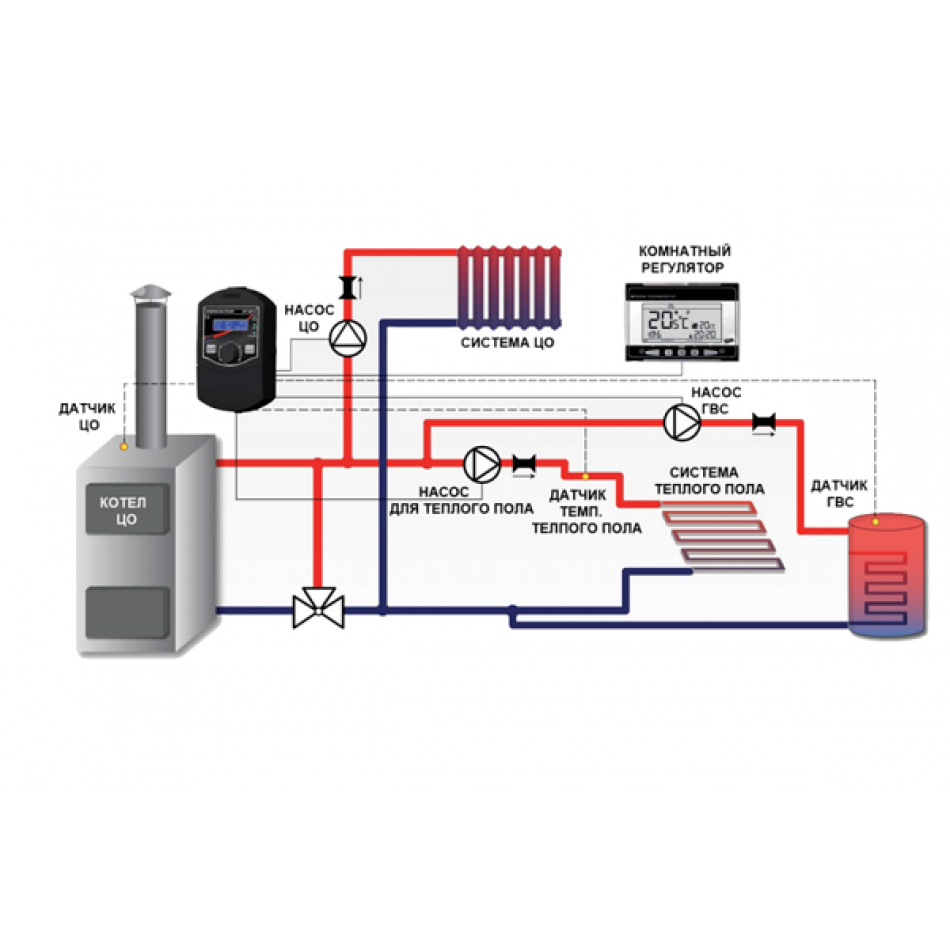

Совместная работа регулятора температуры и газового котла

Внешний термодатчик, устанавливаемый в одном из помещений, следит за изменениями температуры и подает сигнал на головное устройство о необходимости подогрева теплоносителя. Благодаря установке терморегулятора возможен круглосуточный контроль за изменениями температуры в доме

Благодаря работе выносного терморегулятора увеличивается интервальный промежуток между запусками и отключениями газового котла, поскольку ориентирование в данном случае происходит на температуру воздуха внутри помещения, который остывает значительно медленнее. Для нормальной работы его установку производят между электрической подпиткой газового клапана и вмонтированным насосом.

Монтаж регулятора позволяет решить сразу несколько проблем:

Уменьшить расход топлива.
Большая часть функций газового котла переводится на автоматический режим управления.
Увеличивается срок эксплуатации отопительного прибора.

Примечание! Данные пункты распространяются на котлы не только потребляющие газ, но и другие виды топлива. Основным требованием является установленный блок управления электрического или электронного типа.

Устройство терморегулятора изнутри

Как только температура в помещении достигает нужных показателей, клемма в термореле поднимается, разрывая электрическую цепь, а горелка и насос прекращают свою работу. Как только выносным терморегулятором будет зафиксировано понижение температуры воздуха на 2 °C, регулятор по новой запустит котел отопления. Интервал между розжигом и остановкой горелки с подключенным терморегулятором увеличивается на 15-20 минут.

Существует два важных фактора:

Котел по-прежнему запускается и отключается по достижению теплоносителем определенной температуры. Производитель устанавливает нижний и верхний порог. Настройки могут быть изменены пользователем.
Если котел работает один, реагируя на команды внутреннего датчика, то по достижении верхней температуры он отключится, а циркуляционный насос продолжит работать в прежнем режиме. При работе в тандеме с терморегулятором оба прибора отключаются одновременно, что экономить и топливо, и электрическую энергию.

Внимание! Исходя из этого, важным этапом является правильная настройка совместно работающей связки «котел-терморегулятор».Самостоятельная настройка прибора

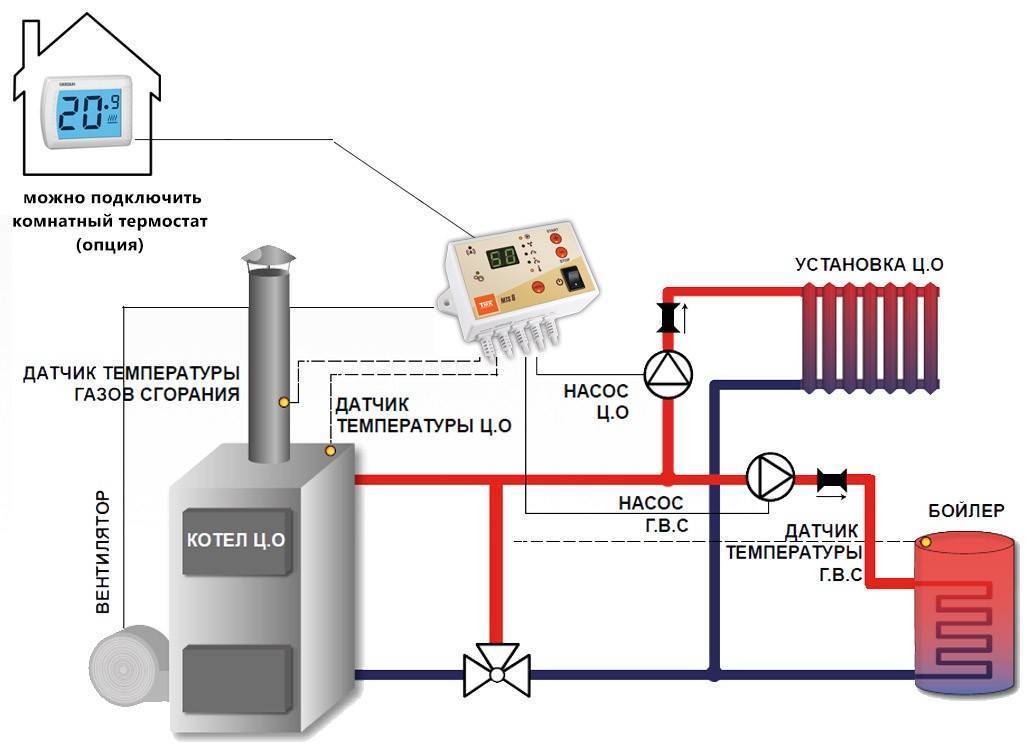

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

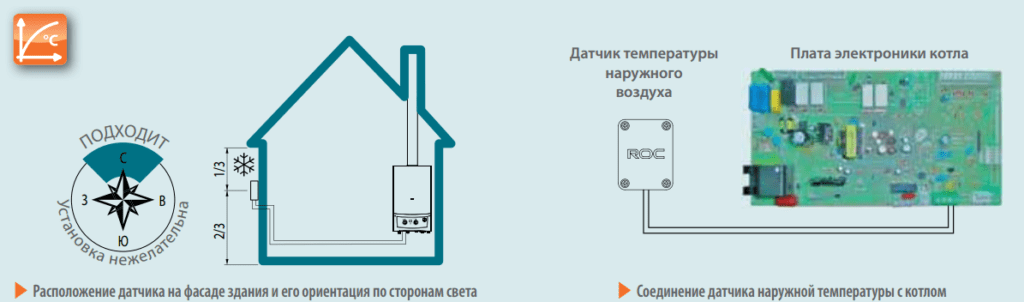

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

необходимо исключить попадание прямых солнечных лучей на его поверхность;
поверхность контакта стены должна быть неметаллической;
прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена;
высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное;
необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

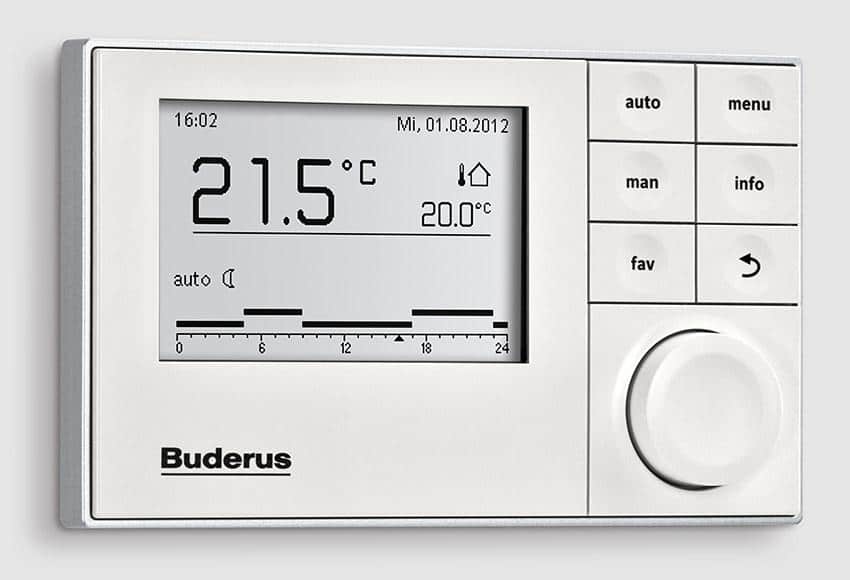

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода;
постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений);
высота от пола должна составлять 1,2-1,5 м;
при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п.. Комнатный датчик температуры для котла

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Устройство и принцип действия

Принцип действия термодатчика основан на измерении параметров сопротивления, давления, ЭДС или геометрических размеров рабочего тела от температуры котла. Выбираются только те физические величины, которые меняются (линейно или нелинейно) в зависимости от прикладываемой температуры и могут быть однозначно пересчитаны в таковую. Требуемая точность замеров достигается предварительной калибровкой задействованного элемента в определенном диапазоне температур.

Термодатчики имеют достаточно простую конструкцию в виде самого датчика в корпусе с креплениями. Он самостоятельно приводит в действие контакты механического реле термостата или с помощью вырабатываемого электрического сигнала отключает по достижению определенной температуре электрокотел/газовое или твердотопливное оборудование.
