Электродные котлы отопления. полезная покупка?

Виды электродных котлов

При выборе оборудования учитывается стоимость и возможность установки на котлы автоматических систем

Принимается во внимание площадь дома и соответствие силы оборудования для обогрева помещений

Устройства классифицируются по признакам:

• мощность;
• способ подключения и питания (трех- или однофазные);
• количество подключаемых контуров;
• метод распределения носителя тепла.

По количеству контуров

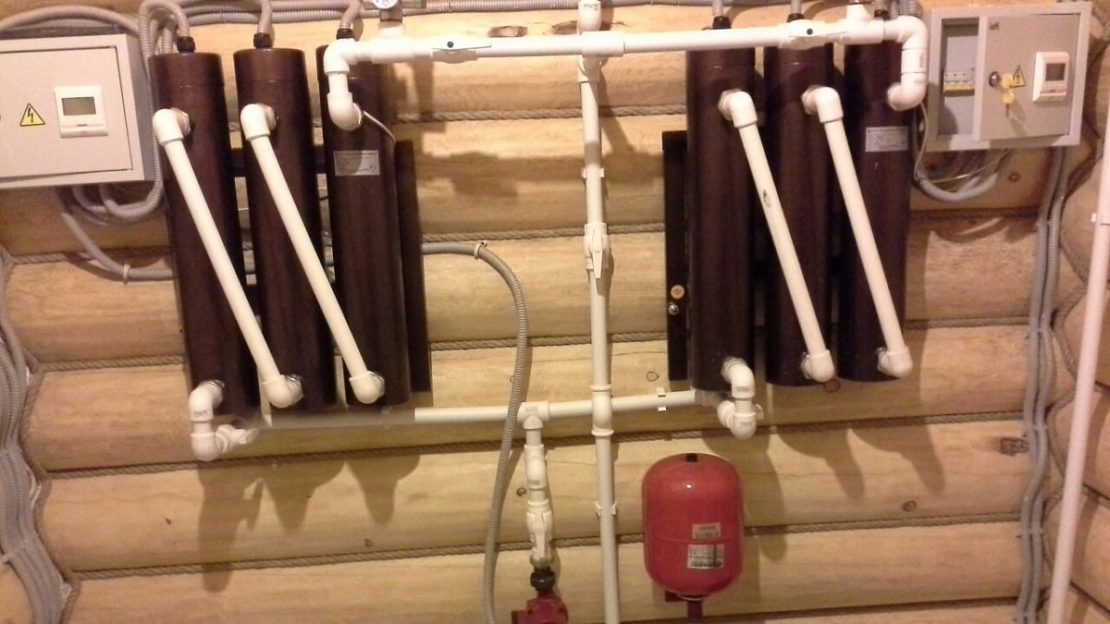

Котлы отличаются по мощности, количеству контуров и фаз

Самой простой в исполнении является система с одним контуром. Вода от котла подается в теплотрассу, движется к радиаторам, где отдает энергию. Жидкость проходит по регистрам и возвращается к месту нагревания. Замкнутая комбинация формирует отопительную магистраль.

Одноконтурный котел подает теплоноситель для нагревания дома, а двухконтурный агрегат дополнительно поставляет жидкость для горячей системы водоснабжения. Котел электрический электродный работает от трехфазной или однофазной линии электроэнергии.

Контуры подсоединяются к распределительному узлу (коллектору). Центр системы электродного отопления устанавливается для правильной раздачи тепла по веткам магистрали.

По количеству фаз

Трехфазные агрегаты работают от электросети 380 В и выпускаются мощностью свыше 9 кВт. Электроды составлены из пластин, колец или цилиндров и эффективно взаимодействуют с теплоносителем низкой теплопроводности. Величина мощности находится в обратно пропорциональном отношении к удельному сопротивлению жидкости.

Трехфазные устройства потребляют оптимальный объем энергии при нагревании воды от +75°С. При низкой температуре уменьшается теплопроводность и снижается расход электричества, обратная ситуация возникает при выставлении высоких показателей нагрева.

Однофазный электродный электрокотел для отопления отличаются меньшей мощностью (2 – 6 кВт) и предназначаются для небольших домов (40 – 120 м2). Вид питания (однофазное или трехфазное) определяется в распределительном щитке. Если к дому идет 3 провода, проведен первый вариант, наличие 4 – 5 проводов говорит о втором виде потребления.

По мощности

Мощность постоянно изменяется и зависит от температуры воды. Подключение и пуск котла зимой может привести к нехватке мощности для разогрева. Если холодная вода увеличит показатель теплопроводности до нормы, после нагрева магистрали индекс возрастет, возникнет перегрузка сети и авария.

По принципу распределения теплоносителя

В системах закрытого типа необходимо устанавливать расширительный бак

Энергосберегающие агрегаты устанавливаются в магистрали открытого и закрытого типа, последний вид используется чаще. В открытой системе запорная и контролирующая аппаратура ставится за расширительным баком. Участок контура между котлом и компенсаторной емкостью не должен содержать запирающих устройств.

Закрытая система включает расширительный бак и помпу. Отопительный контур оснащается воздушным и предохранительным клапаном, манометром, группа безопасности располагается в верхней точке магистрали. В системе отопления котлы ставятся строго вертикально и дополнительно крепятся к стене.

Настройка работы котла

Она заключается в подборе правильной концентрации солей. В качестве солей будет использоваться обычная сода.

Порядок действий таков:

1. Подключают своими руками амперметр к проводам питания.
2. Включают в электросеть подсоединенное к системе отопления устройство.
3. Добавляют в систему раствор соды. Доля соды в растворе должна составлять 10%. Этот раствор заливают в открытый расширительный бачок.
4. Ожидают некоторое время. После смотрят на амперметр. Для сделанного по вышеописанной процедуре котла сила тока должна составлять 18 А. Такая характеристика котла, как мощность, является равной 4 кВт/ч. Число на приборе будет меньше 18.
5. Доливают раствор в систему отопления. Расход должен быть небольшим.
6. Снова ждут и смотрят на амперметр. Если он показал 16-17 А, то доливку следует прекратить. Если эта характеристика тока меньше, то процедуру повторяют. Ее выполняют до тех пор, пока аппарат не покажет 16-17 А. После, доливку прекращают, поскольку в противном случае будет слишком большая концентрация, и электродный котел вскипятит воду. Из-за этого вырастет давление, и в лучшем случае произойдет выброс пара. В худшем могут лопнуть пластиковые трубы, если из них создавалась отопительная сеть.

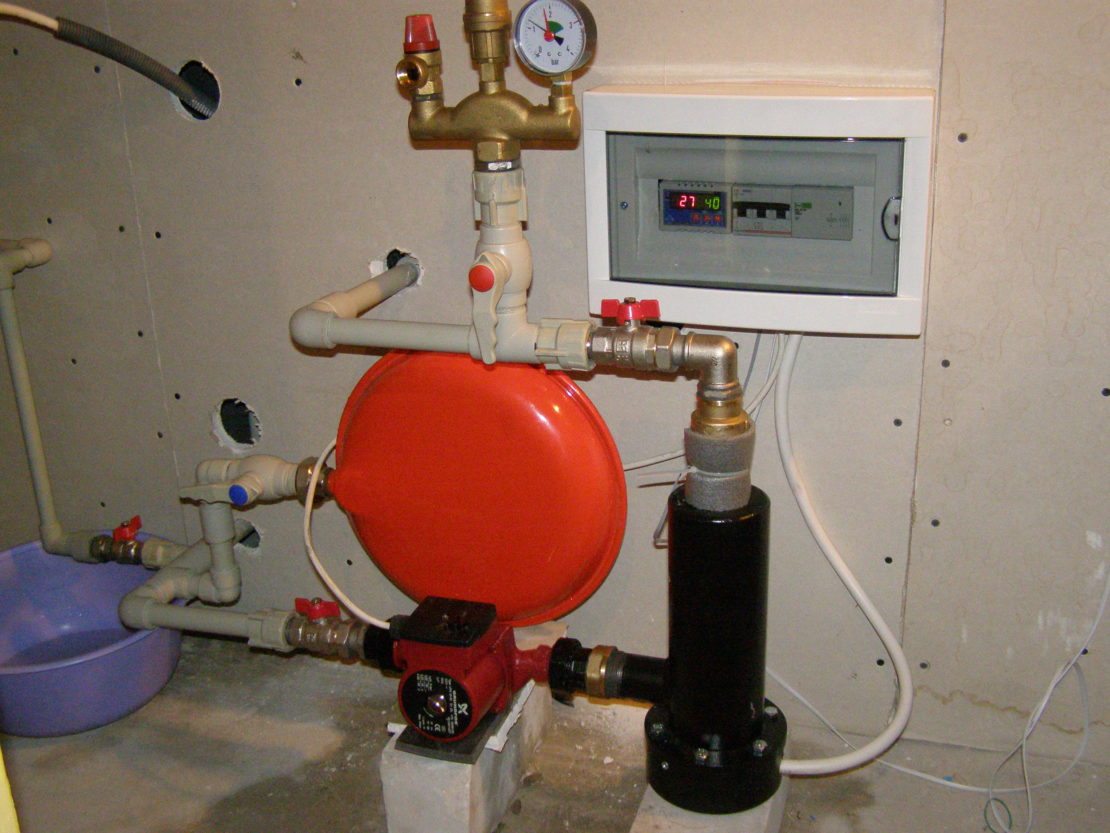

Установка электрического котла

Наш самодельный электродный котел готов, осталось проделать последние шаги:

• Смонтировать котел и подключить его к отопительной системе;
• Заполнить систему теплоносителем и проверить ее герметичность;
• Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию

Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу. Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта)

Заземление рекомендуется подсоединять медным проводом сечением 4 мм

Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

Обзор производителей ионных котлов

На российском рынке популярными производителями электродных энергосберегающих котлов являются сразу несколько. Всё чаще желающие приобрести тепло и комфорт покупают электродные котлы Галан, ЭОУ, Инноватор и пр.

Рассмотрим подробнее некоторых производителей.

Модельный ряд электродных котлов Галан представлен различными наименованиями и тремя линейками. Также все отличаются мощностными характеристиками.

Можно выделить первую серию, Галан «Вулкан», предназначенную для отопления домов, больших по площади, для многоквартирок и общественных зданий. Функционирует серия только от трёхфазной сети и представлена моделями мощностью 25, 36, 50 кВт.

Электродный котёл Галан Вулкан

Вторая серия Галан «Гейзер» является линейкой средних мощностных характеристик. В ней только два наименования, которые имеют мощности 9 и 15 кВт. Данные электродные котлы хорошо подойдут для множества средних по площади частных домов.

Третья серия представлена более компактными моделями мощностью от 2 до 6 кВт. Линейка под названием «Очаг» имеет серьёзные характеристики, несмотря на компактные габариты. С лёгкостью отопит небольшие по площади домики.

Электродные котлы Галан за всё своё существование практически не подвергались изменениям, они имеют надёжную и проверенную конструкцию. В то время как автоматика к агрегатам постоянно изменяется и дополняется в соответствии с пожеланиями пользователей.

Электродный котёл ЭОУ. Аббревиатура расшифровывается как «Энергосберегающая отопительная установка». Это российская компания, которая давно зарекомендовала себя и в других странах дальнего и ближнего зарубежья. Её продукция имеет международные сертификаты качества.

Электродный котёл ЭОУ

В модельном ряду ЭОУ две линейки. Первая из них рассчитана на однофазную сеть 220 В и представлена мощностями от 2 до 12 кВт, вторая функционирует при наличии трёхфазной сети 380 В, а разные наименования марок имеют индивидуальные мощности до 120 кВт. Можно заметить одинаковое решение во внешнем представлении агрегатов.

Компания ЭОУ отвечает за бесперебойную работу продукции в течение 30 лет и на первые десять лет даже даёт гарантию.

Электродный тороидальный котёл Инноватор. Упоминая эту компанию, говорят про тороидальный электродный котёл. Отзывы в сети свидетельствуют о высоком коэффициенте полезного действия (доходит до 99,9 %), а также о качестве продукции.

Электродный котёл Инноватор – это простая конструкция, небольшие размеры, стабильность и надёжность, которые сопровождаются широкими требованиями к качеству жидкости и необходимости постоянной подачи электроэнергии. Но недостатков на фоне преимуществ моделей довольно мало.

Электрический тороидальный котел Инноватор

Преимущества такого котла в возможности регулировки мощности каждой модели от 1 до 20 кВт, в лёгком монтаже в любую отопительную систему. Тороидальный электродный котёл может функционировать при однофазной, двухфазной и трёхфазной сети.

Имеет размеры 30*10*10 сантиметров.

Для установки не требуется труба из стали. Тороидальный электродный котёл Инноватор работает бесшумно, а срок службы составляет 30 лет.

Гарантия даётся производителем на 60 месяцев.

Стоимость — 8 200 рублей.

Электрический котел: особенности конструкции, необходимые компоненты

Принципиальная схема котла на ТЭНах.

Наиболее важная часть совершенно любого электрокотла — это ТЭН (трубчатый электронагреватель), преобразующий электрическую энергию в тепловую. Котел может быть создан с использованием трубы из металла или чего-то металлического, что даст возможность обеспечить полость достаточными размерами. Помимо этого, электрический котел включает вспомогательные компоненты: датчики, регуляторы и прочие.

Нынешние электрокотлы оборудуются специальным баком расширения, циркуляционным насосом, фильтром и предохранительным клапаном.

Однако не стоит хвататься за первую попавшуюся возможность и приобретать уже готовые решения, ведь есть возможность выполнить самодельный электродный котел отопления. Для этого необходимо четко понимать конкретные нюансы процесса, связанные с электрической составляющей работы.

Электрический котел функционирует, как и любой прочий котел, использующий альтернативный вид топлива. ТЭН нагревает воду, которая впоследствии обогревает радиаторы. В этом нет ничего сложного, и все происходит по одной четкой схеме.

Циркуляция жидкости может осуществляться как естественно, так и благодаря специальным насосам. Если же в доме оборудуются электрические котлы, то рациональней позаботиться о естественной циркуляции воды, а не использовать насосы. Это является еще одним аргументом в пользу надежного и экономного использования электричества.

Самодельный электрокотел, как и фабричный его аналог, должен обязательно оборудоваться:

• специальным предохранительным клапаном;
• фильтрами;
• расширительным бачком;
• насосом для обеспечения циркуляции воды в комплексе.

Общее описание и устройство

В качестве теплоносителя в таких котлах отопления выступает подготовленная вода. Прежде всего, она должна иметь определенное процентное соотношение соли, указанное в паспорте оборудования. В целом электродные котлы имеют несложную конструкцию и принцип действия их максимально прост. Общая конструкция и механизм работы электродного аппарата заключается в следующем:

• Котел выполнен в форме металлической трубы, покрытой слоем полиамида – современным изоляционным материалом.
• Одна сторона такой трубы заглушена, во вторую вставлены электроды, которые изолируются от корпуса агрегата специальными гайками из полиамида.
• Напряжение подается через специальные клеммы, при этом ток проходит через теплоноситель – воду.
• Под воздействием электрического тока ионы начинают двигаться: отрицательные направляются в сторону положительного электрода, а положительные – стремятся к отрицательному элементу.
• В результате такого движения ионов и происходит быстрый нагрев теплоносителя.

• Секрет быстрого нагревания жидкости заключается в частой (50 раз в секунду) смене полярности электродов.
• Благодаря циркуляции теплоносителя электроды постоянно охлаждаются, что обеспечивает им большой срок службы.

Разновидности электродных котлов

В зависимости от вида подключения такое отопительное оборудование разделяется на следующие виды:

1. Однофазные. Такие аппараты применяются для отопления частных жилых домов. Заводские системы имеют небольшие размеры: длина колеблется в пределах 50–60 см, диаметр обычно составляет 32 см. Номинальная мощность заводского котла от 2 до 6 кВт.
2. Трехфазные котлы применяются для промышленного использования. Потребляемая мощность котлов составляет 9–50 кВт, что позволяет обогреть площадь до 1500 м?.

Комплектация современных моделей отличается от стендовых аналогов. Сегодня заводские модели оборудуются:

• Электронными системами управления.
• Блоком защиты оборудования от скачков напряжения в электросети.
• Блоками автоматического запуска.
• Более современные и дорогостоящие электродные котлы снабжаются дистанционным управлением при помощи контроллера.

Производители электродных котлов

Несмотря на относительную новизну и не распространенность таких электрокотлов, на отечественном рынке присутствуют несколько зарубежных фирм, поставляющих такую продукцию:

Среди отечественных производителей лидирует два бренда:

1. ТМ «Галан» – абсолютный лидер, предлагающий широкий модельный ряд от миниатюрных домашних моделей до агрегатов, способных отопить 1600 м кв. площади.
2. Второй идет компания «Кетон», предлагающая отопительные системы, использующие несгораемые электроды собственной разработки.

Расчет мощности

При выборе котла нужно учитывать параметры отапливаемого помещения, а также объем теплоносителя в системе. Опытным путем определено, что 1 кВт мощности котла способен поддерживать комфортную температуру в помещении 20 м кв. с системой отопления не более чем 40 литров.

1 Достоинства и недостатки

По сравнению с классическими обогревательными приборами, работающими на тэнах, электродные по ряду параметров значительно их превосходят. Но они также имеют свои слабые стороны.

К положительным качествам ионных котлов можно отнести:

1. 1. Высокий, до 98%, КПД — имея простой и эффективный принцип действия, подобные устройства способны практически всю энергию переводить в тепло.
2. 2. Компактность габаритов — размеры средней модели составляют всего 50 см, что позволит размещать котёл даже в маленьких помещениях. Помимо этого, он монтируется прямо в систему отопления, что позволяет сэкономить ещё немало места.
3. 3. Надёжность — благодаря устройству конструкции ионные котлы не запустятся без воды в системе, чего не скажешь об аналогах с тэнами, которые легко сгорают при «холостой» работе.
4. 4. Бесшумность в процессе работы.
5. 5. Стабильность работы — при падении напряжения электродные нагреватели не отключатся, а лишь станут чуть слабее нагревать теплоноситель.
6. 6. Экономичность. По сравнению с тэновыми аналогами, они потребляют на 15−20% меньше электроэнергии.

Недостатки электродных котлов:

1. 1. Особые требования к теплоносителю — чтобы котёл смог выйти на нужную рабочую мощность, необходима вода с определённой концентрацией солей, поскольку она должна иметь нужное сопротивление. Не получится использовать в качестве теплоносителя другие жидкости.
2. 2. Потребность в заземлении — так как в процессе работы возникает вероятность появления статического электричества, как сам котёл, так и всю систему отопления обязательно нужно заземлять.
3. 3. Приборы контроля — необходима установка приборов, контролирующих работу системы, что повышает стоимость оборудования.
4. 4. Определнные радиаторы — для качественной и эффективной работы ионных котлов можно использовать не каждый радиатор.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Различия и принцип работы электронного и индукционного котлов

Основных видов котлов два – электродный и индукционный, остальные варианты считаются разновидностями одного из типов.

Электродный котел

Электродный или ионный нагреватель работает по принципу преобразования электрической энергии в тепловую. К достоинствам относят компактность оборудования – этот агрегат не крепится к стене, а монтируется непосредственно на трубу. Конструктивно устройство выглядит как кусок трубы длиной в 400 мм.

Торцевая часть дополнена металлическим стержнем с одной стороны и заварена или прикрыта патрубком с другой стороны. Патрубок служит для прогона теплоносителя по сети. Всего патрубков 2 – один для трубы подачи, второй для обратки. И если один патрубок установлен в торцевой части, второй приваривается под прямым углом к боковой стороне устройства. Иногда патрубки устанавливаются с боков перпендикулярно относительно конструкции, детали располагаются параллельно друг к другу.

Принцип работы ионного котла прост – катод и анод (положительно/отрицательно заряженные электроды) помещаются в теплоноситель и при запуске устройства в работу, напряжением запускают перемещение ионов. Смена полярности заряженных частиц происходит с частотой 50 раз в секунду, процесс трения и вызывает повышение температуры.

Технология имеет ряд минусов:

• теплоноситель всегда находится под напряжением, поэтому субстанцию необходимо подготовить к заливке в батареи (проверить наличие солей, нейтрализовать их);
• в такой системе нельзя применять антифризы – этот теплоноситель не подходит для электрического котла.

Индукционный электрокотел

Оборудование также работает с питанием от электросети, теплоноситель прогревается с помощью магнитного поля, возникающего от разрядов тока. Конструктивно схема состоит из корпуса, утеплителя, сердечника для прогрева теплоносителя и катушки.

Обмотка катушки делается из медной проволоки, подключение в сеть через блок управления. При возникновении в катушке магнитного поля, начинается процесс прогрева трубы сердечника. Внутри сердечника циркулирует теплоноситель, получающий тепловую энергию. За счет слоя утеплителя тепловая энергия не распространяется дальше сердечника, поэтому корпус агрегата остается холодным.

Срок службы индукционных котлов от 25 лет, затем пользователю следует заменить сердечник – труба начнет ржаветь. Теперь подробнее рассмотрим, как сделать электрокотел для отопления своими руками.

Инструменты и материалы

Чтобы выполнить работы мастеру потребуется следующий набор:

• шлифовальная угловая машинка или болгарка с дисками;
• инверторный или другой сварочный аппарат;
• мультиметр;
• листовая сталь толщиной от 2 мм;
• переходники для присоединения устройства к системе отопления;
• 2 ТЭНа;
• стальная труба сечением 159 мм длиной 600 мм;
• стальные трубы сечением 3 дюйма (1 шт.), 1,25 дюйма (2 шт.).

Для работы пригодятся средства индивидуальной защиты.
