Выбор электрокотла для отопления 100 квадратных метров

Как подключить электрокотел к теплому полу

Подключение ПРОСТОГО электрокотла для КАРКАСНОГО дома. Обзор работы.

Watch this video on YouTube

Процесс подсоединения электрокотла дело не сложное, но со своими особенностями, которые важно учитывать. Поэтому перед началом работ, нужно изучить инструкцию к оборудованию, продумать схему подключения тёплого пола с электрическим котлом. Подсоединение может осуществляться на прямую к аппарату, через трёхходовой клапан или коллекторную группу

Подсоединение может осуществляться на прямую к аппарату, через трёхходовой клапан или коллекторную группу.

Монтаж агрегата делается после укладки «пирога» тёплого пола.

Мы рассмотрим процесс подключения электрокотла через смесительный узел.

Последовательно, это выглядит так:

К выбранному месту, где будет размещаться электрокотел, протягивается проводка. Так как нагрузка на сеть будет большая, то линия должна быть отдельная.

• Производится установка котла на запланированном участке. Если аппарат напольный, то он укомплектован подставкой, на которую монтируется прибор. Для обустройства настенного оборудования необходимо проделать отверстия, в которые устанавливаются дюбеля с анкерами.
• Подключается котёл к электропитанию. После подведения всех проводов к нему, необходимо установить дополнительную защиту, в виде автоматического выключателя УЗО, и произвести заземление.

Устанавливается распределительный коллектор.

Подводятся трубы тёплого пола к аппарату. Трубы подачи и обратки от всех контуров подсоединяются к распределительному узлу.

При помощи трубопровода, подающий и выходной патрубки коллекторной группы подключаются к соответствующим выходам котла.

Проводится тестирование системы на герметичность.

Только после этого производится заливка бетонной стяжкой. Обустройство тёплого пола с электрическим оборудованием способно обеспечить обогрев помещения на нужном уровне.

При выборе электрокотла следует учитывать особенности отопительной системы и помещения, и тогда, вы получите более экономный вид отопления.

ЭТО САМАЯ ПРОСТАЯ СХЕМА!! ЭЛЕКТРОКОТЕЛ + ТЕПЛЫЙ ПОЛ

Watch this video on YouTube

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

• на обогрев 1м 3 в панельном доме требуется 41Вт;
• в кирпичном доме на м 3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем, затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м 2 с потолками 2,7м.

1. Вычисляем объем: 74м 2 *2,7м=199,8м 3
2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт

В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон. Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону. Считаем, что стеклопакеты хорошие и получаем 8кВт

Считаем, что стеклопакеты хорошие и получаем 8кВт.

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность

Принимать во внимание нужно стены, выходящие на улицу:

• Одна наружная стена — 1,1
• Две — 1,2
• Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел. а не твердотопливный, или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления. Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.

Затраты электроэнергии на отопление дома 100 м²

Известно, что за электричество в частном доме приходится платить немало. Выше мы уже привели расчеты на обогрев дома в 100 м²

Стоит упомянуть о том, во внимание нужно брать и климатические условия в России

Затяжные морозы не превышают одной – двух недель, но ведь бывают и исключения, когда зима особо сурова. В такие периоды электрический котел работает на полную мощь. В остальное время при температуре воздуха -15 – 20º С, лишь наполовину, таким образом снижаются затраты на отопление.

Практика европейских стран, не смотря на мягкие зимы, показывает, что экономить на электричестве можно существенно, ведь тарифы у них выше, нежели в нашей стране.

В основном, европейцы поддерживают температуру в доме на таком уровне, когда для нашего человека покажется, что в доме очень свежо.

И действительно, таким образом, они платят меньше. То же касается и тарифов на воду. Может быть, и нам следует перенять их практику, и не кочегарить в домах на полную катушку. Тогда и не придется сетовать, что отапливать частный дом дорого.

Факторы, которые влияют на потребление электричества

Для правильного расчета потребления электричества на отопление дома и определиться с установкой котла, необходимо обратить внимание на такие нюансы:

1. площадь помещения для обогрева;
2. вид котла;
3. величина тока;
4. напряжение сети;
5. сечение кабеля питания;
6. мощность котла для обогрева жилья;
7. вместимость котла;
8. продолжительность периода отопления и работы котла;
9. стоимость 1 кВт/час;
10. время суточной работы при нагрузке по максимуму.

Установка  электрокотла для обогрева частного дома самый выгодный вариант. Чтобы его установить, не нужно подбирать для него помещение, к тому же не потребуется дымоотвод. Индекс КПД, равен 100% и остается на таком уровне весь период эксплуатации.

Другие источники тепла

Для сокращения расходов электроэнергии на отопление дома можно использовать котел вместе с другими источниками тепла.  Для поддержания нужного режима температуры в доме, необходимо наладить работу котла ночью (23:00 – 6:00).

В такое время расход электроэнергии минимально, и цена на оплату ниже, чем в дневное время. Гибкий тариф дает возможность потребителям экономить около одной трети денежный затрат. Максимальные нагрузки на сеть происходят в периоды 08:00 – 11:00 и  20:00 – 22:00.

Для того, чтобы добиться предельной эффективности системы обогрева, необходимо  поставить оборудование циркуляционного нагнетания.

Насос присоединяют к обратной сети, сокращая, таким образом, время контакта стен котла с раскаленным теплоносителем. Этот метод  увеличивает срок эксплуатации оборудования на долгое время.

Также помните о том, что хорошее утепление дома при строительстве помогает сократить траты не электричество и обогрев. Размещение на крыше дома солнечных батарей или установка ветряков для генерации электроэнергии – эффективные методы экономии.

Методы нагревания теплоносителя

Как выбрать электрический котел для отопления дома среди такого множества предложений? На ваш выбор производители предлагают все новые и новые технологии, только платите. Одни из них служат всю жизнь, а вторые экономят треть электроэнергии. И каждая технология самая лучшая. Как быть? Кому верить? Как найти лучший электрокотел для отопления?

Конструкция простого тэнового электрокотла

Про то, что экономичность – это всего лишь маркетинговый ход, мы уже сказали. Теперь разберемся, где нам недоговаривают и как это может отразиться в дальнейшем на работе всей системы. Итак, есть три метода нагрева теплоносителя:

• тэнами;
• вихревыми индуктивными потоками;
• ионным сопротивлением.

Соответственно, конструкция котлов разных типов отличается. Рассмотрим более предметно каждый из них.

Тэновый электрокотел

Тэновый котел нагреет теплоноситель посредством металлических трубок, в которых находится вольфрамовая спиральная нить. Она засыпана песком. Нить нагревается и передает свое тепло через песок металлической трубке, а та, в свою очередь, греет теплоноситель. Тэны непосредственно контактируют с жидкостью.

Перед тем как подобрать электрический котел отопления с тэнами, отметим, что они очень популярны, так как самые простые в исполнении, замена тэна проводится очень быстро. Найти нагревательный элемент в продаже не составляет труда. Цена таких котлов ниже чем, индуктивных и электродных. В процессе эксплуатации вы можете столкнуться со следующими проблемами:

• перегорание тэна;
• образование накипи;
• механические повреждения.

Если же контакт с теплоносителем отсутствует, то вольфрамовая нить перегревается, так как ничего не охлаждает поверхность тэна. Поэтому стоит подобрать электрокотел для отопления, в котором тэны вкручены снизу. В случае поломки осуществляется полная замена. Оседание накипи на нагревательный элемент по заверениям «специалистов» влияет на КПД нагревателя. Интересно, каким образом? То, что за счет слоя накипи увеличивается время передачи энергии от стержня воде – это, несомненно, но энергия как передавалась в полном объёме, так и передается.

Поэтому когда вам говорят, что накипь на тэне уменьшает его КПД, просто поинтересуйтесь, куда девается неиспользованная энергия? Ей кроме как нагреть теплоноситель и деться-то некуда, ведь в системе отопления с электрическим котлом даже дымохода нет, отсутствует процесс горения, а значит, и дыма нет. При повреждении корпуса тэна его дальнейшая работа невозможна.

Стоит заметить, что только тэновые нагреватели могут быть двухконтурными. Поэтому подбор электрокотла для отопления, который будет обогревать помещение и одновременно снабжать вас горячей водой, будет ограничен только напольными и настенными тэновыми агрегатами.

Индукционный электрокотел

Теплоноситель и индукционная катушка не контактируют

Индукция – это подогрев магнитным полем. В индукционном котле теплоноситель нагревается катушкой, которая создаёт магнитное поле – это редуктор. В корпусе нагревателя есть лабиринт, по которому проходит теплоноситель. Лабиринт нужен, чтобы увеличить время пребывания жидкости в нагревателе, тем самым давая возможность вихревым токам подогреть ее. Редуктор никак не контактирует с теплоносителем, он полностью изолирован.

Электродный электрокотел

Вот так выглядит электродный котел, совсем малыш

Электродный котел нагревает теплоноситель переменным током, при этом к жидкости предъявляются определенные требования, иначе реакции не будет. Каким образом проходит процесс нагревания:

• анод и катод погружены в теплоноситель;
• между ними проходят потоки ионов;
• сопротивление теплоносителя создает трение ионов;
• за счет выделенной энергии вода нагревается.

Реакция сопровождается повышением давления в агрегате, что приводит жидкость в движение. Таким образом, циркуляция может проходить без насоса. Электродные нагреватели самые компактные среди всех электрических котлов. Фаза подается на электрод, который находится внутри. Ноль и земля подводятся на корпус. Между корпусом и электродом циркулирует вода, которая в результате нагревается. Такие агрегаты требуют периодичной чистки. Электрод подвержен разрушению, его разъедает сам теплоноситель.

Что влияет на потребление электричества

Все котлы превращают используемую энергию в тепло в соотношении 1:1. Со 100-процентным КПД мизерными потерями в проводах и соединениях пренебрегают. Исключение составляют тепловые насосы, но они пока применяются редко.

Таким образом, есть лишь 2 способа снизить потребление электричества:

1. Сократить теплопотери. Для этого жилище оклеивают минеральной ватой или пенопластом, заделывают щели.
2. Оптимизировать работу котла с целью исключить перерасход энергоресурса.

Вторая задача тоже решается 2 путями:

1. Использованием погодозависимой автоматики. Такая система своевременно предупреждает котел о начавшемся потеплении, и тот успевает снизить мощность, не перегревая помещение.
2. Программированием. Модель с такой функцией, согласно настройкам пользователя, уменьшает теплопроизводительность, когда жильцы на работе или спят. В остальное время прибор выходит на нормальный режим.

Можно, не снижая потребления, уменьшить финансовые затраты. Переходят на дифференцированный учет расхода электроэнергии с большой скидкой ночью (1,68 руб. вместо 3,89). Систему отопления оснащают накопителем тепла — большой емкостью, в которой котел за льготное время нагоняет температуру рабочей среды до +98˚С. Днем кипяток из нее понемногу подается через смесительный узел в контур по мере необходимости, обогреватель в это время не работает.

В таком случае за сезон придется заплатить 17388 × 1,68 = 29 212 руб. Но есть нюанс: номинальная мощность котла должна вдвое превосходить расчетную, ведь ночью он работает и на обогрев, и на «зарядку» теплоаккумулятора. Для приведенного примера потребуется агрегат на 20 кВт.

Электродные отопительные котлы

Электродные отопительные котлы известны всем по нашумевшей рекламе котлов «Галан» с их миниатюрными размерами.

Это так, электродные отопительные котлы можно сравнить с проточными водонагревателями, только в них вода нагревается за счет, внимание, прохождения тока через теплоноситель. В данных устройствах сам теплоноситель греет сам себя

Достигается это за счет помещения в среду теплоносителя специальных электродов, возбуждающих колебание свободных электронов воды, как следствие вода нагревается.

Отличают электродные котлы:

• Цилиндрические формы;
• Малые размеры;
• Экономичность при установке НЕ чугунных радиаторов;
• Безопасность. Они не работают при отсутствии воды;
• Автоматическое включение/выключение по датчикам температуры.

Минусы таких котлов:

• Нельзя регулировать мощность, только вкл./выкл.;
• Образование накипи, как следствие снижение мощности;
• Вода требует подготовки;
• Нельзя использовать традиционные теплоносители тосол и антифриз;
• Не подходит для теплоносителя дистиллированная вода;
• Есть вероятность прямой утечки тока на корпус и трубы отопления;
• Электролиз, который возникает при процессах в электродном котле, приводит к образованию ядовитых газов и требует периодической замены теплоносителя.

Типы электрокотлов

Производители поставляют следующие приборы, похожие по принципу работы:

1. Оснащенные ТЭН. В специальном корпусе с кварцевой засыпкой располагается вольфрамовая спираль. При пропускании тока через проволоку последняя накаляется. Образовавшееся тепло повышает температуру циркулирующей жидкости внутри резервуара. Далее вода поступает в систему (трубы, радиаторы) и снова возвращается в бак.
2. Электродные. К корпусу в форме цилиндра подключена нулевая фаза. Внутри находится электрод. Недистиллированная жидкость, которая циркулирует по баку, обладает сопротивлением. И когда ток идет через воду, происходит нагрев теплоносителя.
3. Индукционные. В резервуаре расположена обмотанная кабелем катушка, внутри которой находится металлический стержень. При движении тока возникают вихревые потоки, вода нагревается.

Расходы с тепловым насосом

Теперь рассмотрим расходы на отопления дома с тепловым насосом. Это новая, сложная тема. Это очень перспективное направление, но только в том случае, когда оборудование будет стоить дешевле и специалистов будет больше. Техническую часть опустим, узнаем стоимость 1 кВт.

В данном случае принимаем во внимание стоимость 1кВт/ч электричества в Московской области на 2020 год – 4,04 рубля. Берем именно это максимальное тарифное значение. Рассчитаем стоимость 1кВт тепла от газового котла

Теплотворная способность 1 куб. м природного газа – 10,11кВт/ч

Рассчитаем стоимость 1кВт тепла от газового котла. Теплотворная способность 1 куб. м природного газа – 10,11кВт/ч.

• Стоимость 1кВт/ч электричества в Московской области – 4,04 рубля.
• КПД газового котла составляет 0,92.
• Стоимость 1кВт/ч тепла от котла на природном газе – 0,43 рублей.

На какие характеристики стоит обратить внимание при выборе газового котла

По виду горелки

• Атмосферные — воздух поступает естественным путем.
• Наддувные — в работе используется вентилятор.
• Комбинированные.

По типу регулировки мощности

• одноступенчатые – после нагрева до нужной температуры, котел переходит в режим запальника.
• двухступенчатые – работает в двух режимах, во время нагрева до нужной температуры 100% от мощности, а после нагрева переходит в режим мощности 40%, процесс переключения происходит автоматически с помощью блока автоматики.
• плавно-двухступенчатые – 2 режима работы 100% и 40% мощности, но процесс перехода происходит более мягко.
• модулируемые – работают в 3-4 режимах мощности.

По типу камеры сгорания

• открытая -забор воздуха производится естественным путем из помещения в котором установлен котел
• закрытая — забор воздуха производится с улицы, через отдельную коаксиальную трубу.

По типу тяги

• Естественная — естественным способом
• Принудительная — в котел используется вентилятор, который принудительным путем производит забор воздуха с улицы через коаксиальную трубу, а так же удаляет продукты горения.

Какой котел вам нужен?

Чтобы организовать отопление дома в 100 квадратов, вполне достаточно недорогого компактного котла с мощностью 10-12 кВт. Причины для этого следующие:

• Площади в 100 квадратных метров явно мало для размещения просторной котельной с большим котлом. Вам нужна малогабаритная конструкция, которую можно разместить в небольшом помещении, на кухне или под лестницей.
• У бюджетных вариантов невысокие требования к качеству топлива. Однако слишком дешевый вариант выбирать не приходится, поскольку их энергетическая эффективность невысокая. Котел попусту растрачивает топливо, что приводит к лишним затратам. Вы экономите на приобретении оборудования, но топливо вскоре “съест” всю вашу экономию.
• Мощность 10-12 кВт продиктована теми соображениями, что теплопотери дома такой площади составляют от 10 до 12 кВт.

Особенности

В первую очередь, электрокотлы являются универсальным методом отопления для помещений, где отсутствует газовое оборудование. Они хорошо зарекомендовали себя в обогреве частных домов, также оборудование такого типа применяется в квартирах как дополнительный, так и как основной источник отопления.

Вариант применения электрокотла для обогрева квартиры в качестве резервного источника тепла Источник tproekt.com

Такой принцип работы и универсальность оборудования позволяет энергосберегающим котлам набирать популярность среди пользователей индивидуального типа отопления. Основные плюсы использования:

• Бесшумная работа и экологичность.
• Использование качественных материалов, которые увеличивают срок эксплуатации.
• Эффективность работы при компактности представленных моделей. Котел устанавливается в любом помещении, так как он не требует дополнительной технической комнаты или специальной вентиляции.
• Большинство предложенных на рынке вариантов имеют длительный гарантийный срок, что позволяет не переживать за необходимость самостоятельного ремонта или полной замены оборудования.
• При необходимости подбирается вариант, который имеет многочисленные дополнительные функции.

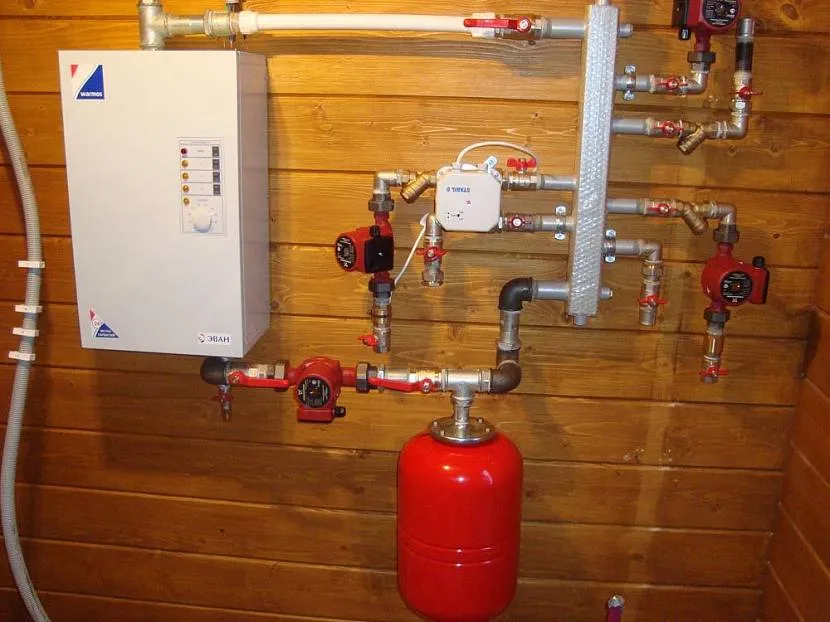

Подключение электрического котла с плавной регулировкой ЭВАН Warmos- 7,5/380В Источник vyborok.com

• Автоматика основана на надежных электронных системах, способных самостоятельно регулировать необходимый уровень теплообмена, что снижает вероятность поломок и неисправностей.
• Если требуется мощная система отопления, то можно подобрать модели с высоким КПД и хорошей производственной способностью, но следует понимать, что каждая модель имеет ограничения по площади полноценного обогрева. У большинства мощных вариантов таким пределом является 80 м2.

При выборе котла для дома стоит руководствоваться такими параметрами, как интенсивность использования и необходимость нагрева воды. При равной мощности двухконтурные варианты всегда выше по стоимости в сравнении с одноконтурными.

Двухконторные котлы зачастую используются для полноценной индивидуальной системы обогрева в частном доме. Одноконтурные типы котлов применяются как дополнительный вид отопления, так и в качестве основного источника тепла. Высокая эффективность котлов позволяет полноценно прогревать воздух и поддерживать заданную температуру в помещении.

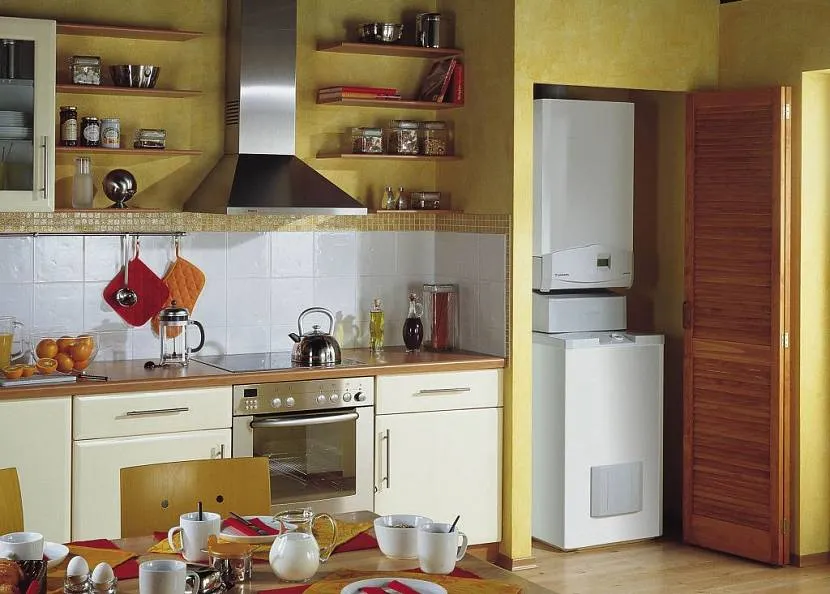

Пример размещения электрического двухконтурного электрокотла Источник profibrus.ru

Для правильного выбора системы обогрева помещения следует определиться с несколькими ключевыми факторами индивидуального отопления:

• функциональность и размер помещения;
• конструктив и дизайн оборудования по техническому заданию установки и подключения котла в определенном помещении;
• выбор производителя и конкретной модели котла в оптимальном ценовом диапазоне, который будет отвечать всем необходимым параметрам.

Такой подход позволит верно оценить все технические детали и выбрать предпочтительный вариант котла, который будет удовлетворять все требования владельцев дома. А правильная эксплуатация оборудования, ревизия состояния и его своевременное обслуживание позволит ощутимо продлить срок службы техники.

Достоинства и недостатки

Для электрокотлов характерны следующие преимущества:

• простая установка и несложная эксплуатация — достаточно ознакомиться с инструкцией;
• возможность подобрать агрегат практически под любой стиль в интерьере частного дома;
• в случае с настенными моделями экономится площадь в помещении;
• приборы не издают шума;
• отсутствует необходимость обустраивать дымоход, поскольку нет вредных продуктов горения;
• аппараты считаются безопасными с экологической точки;
• регулирование необходимого температурного показателя.

Но присутствуют и недостатки. К отрицательным сторонам использования котлов относят зависимость от электричества.
