Индукционные или тэновые котлы отопления для частного дома

Немного теории

Сделать это устройство под силу каждому

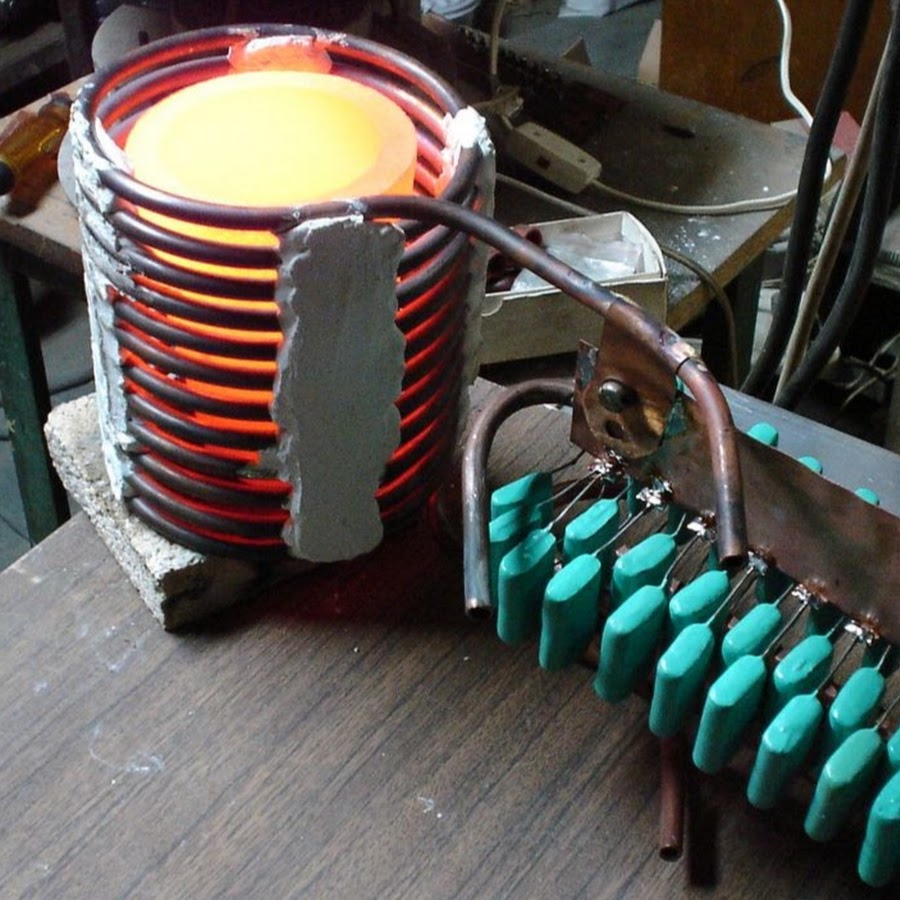

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Установка и подключение

После того как будет собрана схема отопления и ГВС с запорной арматурой, обратный клапаном, предохранительным клапаном, расширительным баком, термодатчиком и нагревательными устройствами, выполняют гидравлическое испытание всей системы на плотность собранной схемы с рабочим давлением насоса.

Сеть заполняется водой, давление создается циркуляционным насосом, тщательно проверяются все места соединений на предмет прокапывания или течей. Устраняются все неисправности и переходят к тестированию собранной схемы электропитания.

Электросхема должна собираться аттестованным электриком, который должен собрать схему с заземлением и протестировать работу ТЭНов и защиту котла от перегрузки. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Когда целесообразнее самостоятельное изготовление?

Подключенная система

Делать котел своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается оборудование невысокой мощности, и нет нужды тратить огромные средства на покупку готовой модели. Затраты на изготовление прибора своими руками при этом минимальны.

Даже к самодельному агрегату легко подобрать дополнительные блоки автоматики, позволяющие устанавливать необходимые температурные параметры. Такое устройство позволит не просто задать нужные показатели на продолжительный срок, но и обеспечит удаленное управление всей системой отопления.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Обогреватель из индукционной плитки

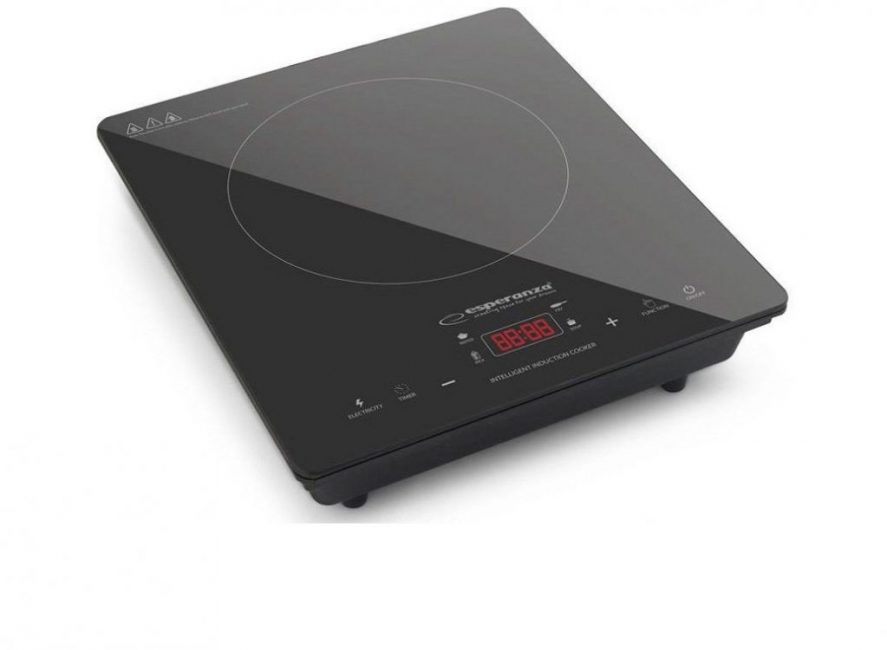

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

• Два фитинга для соединения шланга
• Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

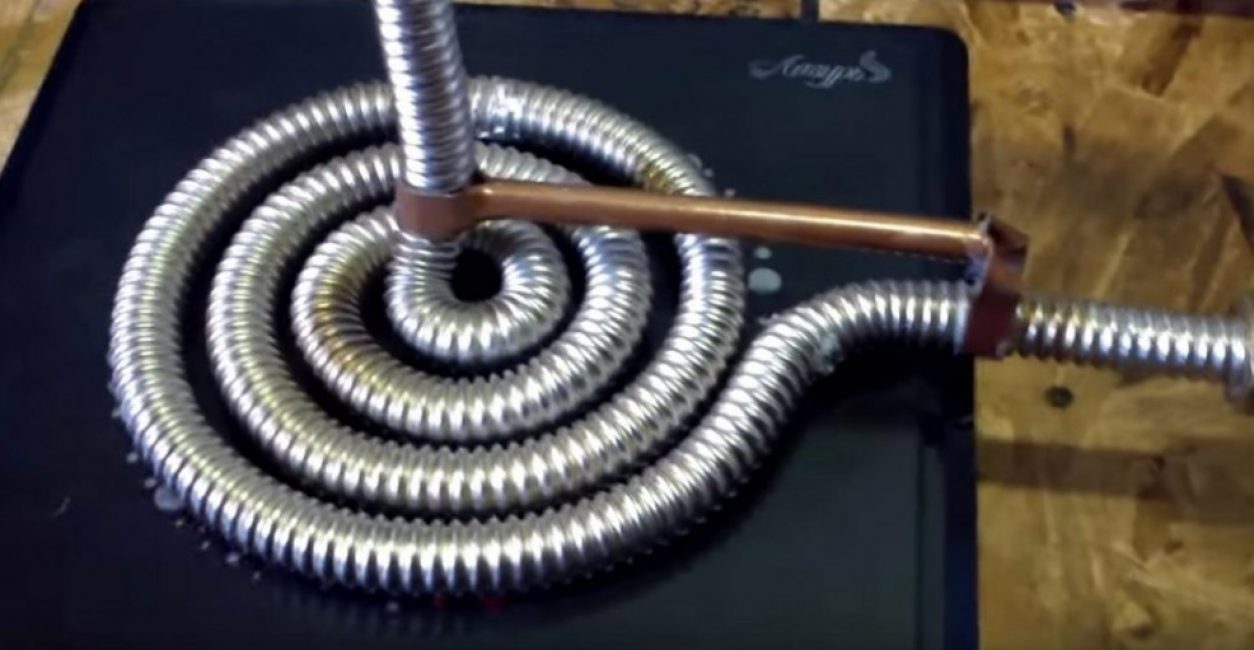

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

1

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

2

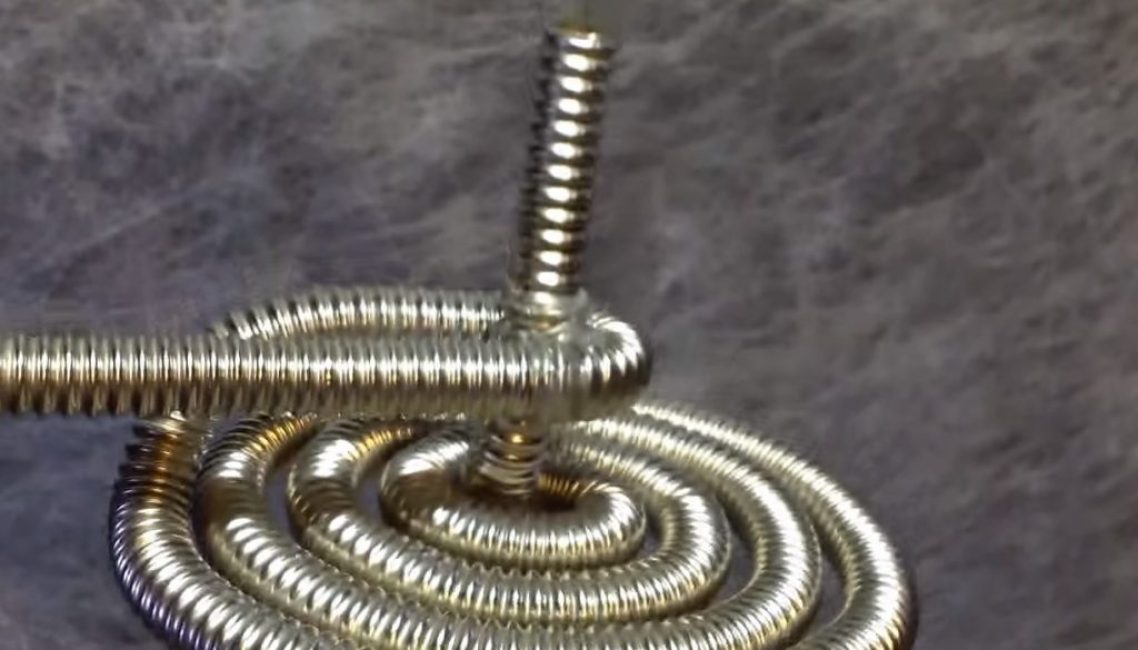

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

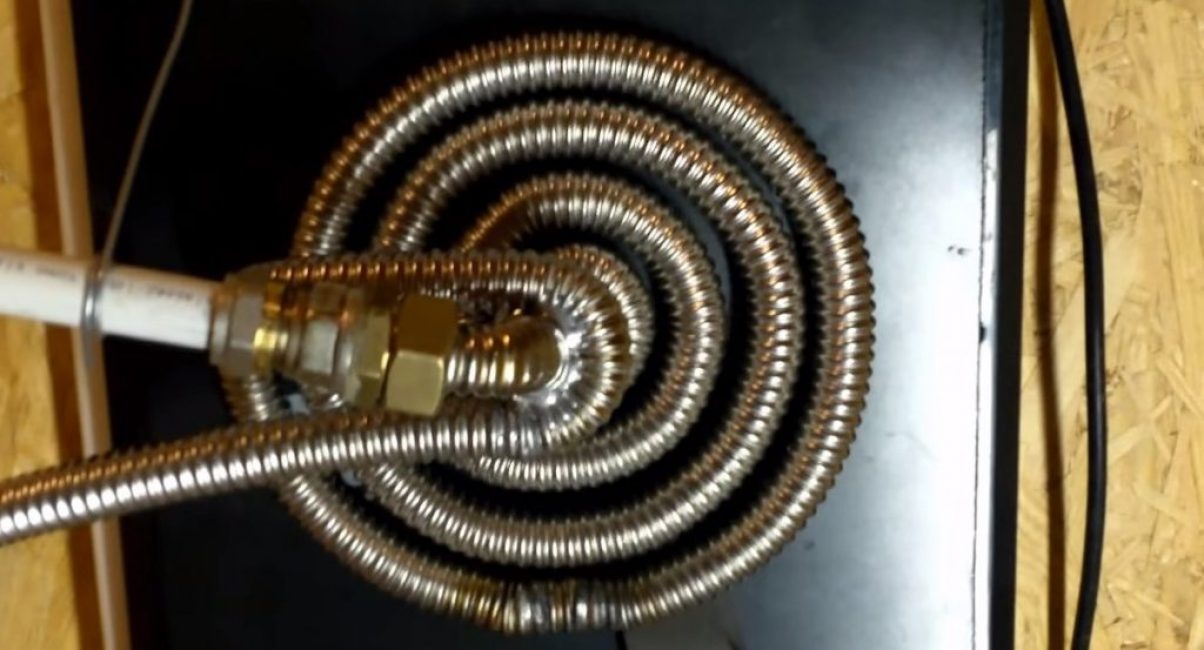

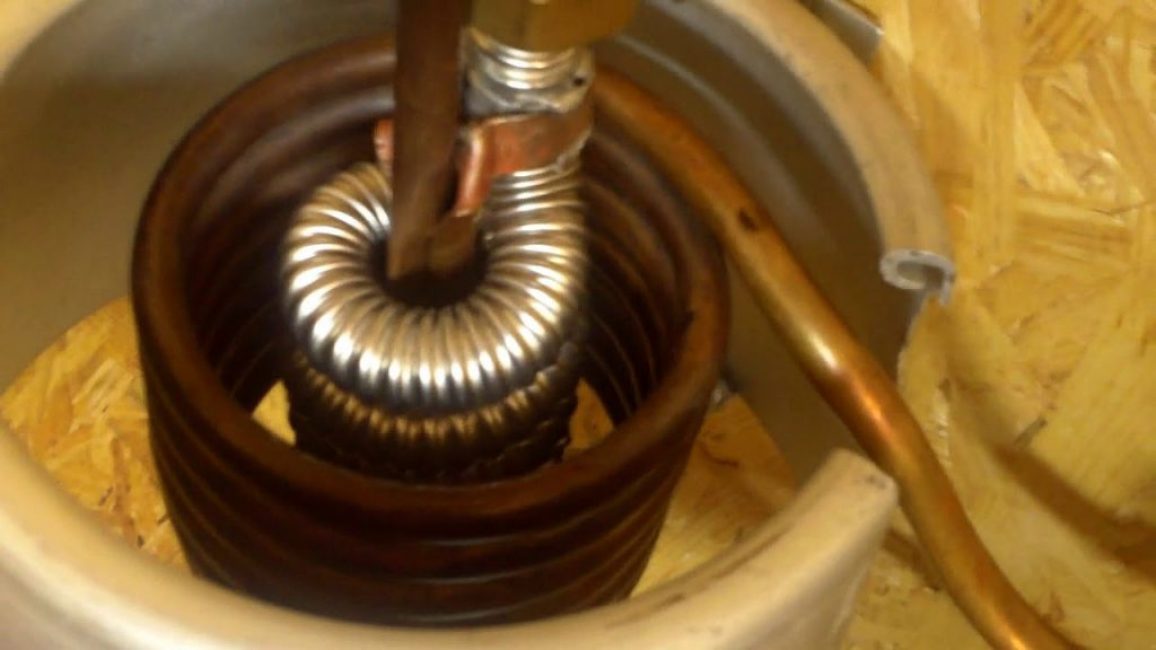

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

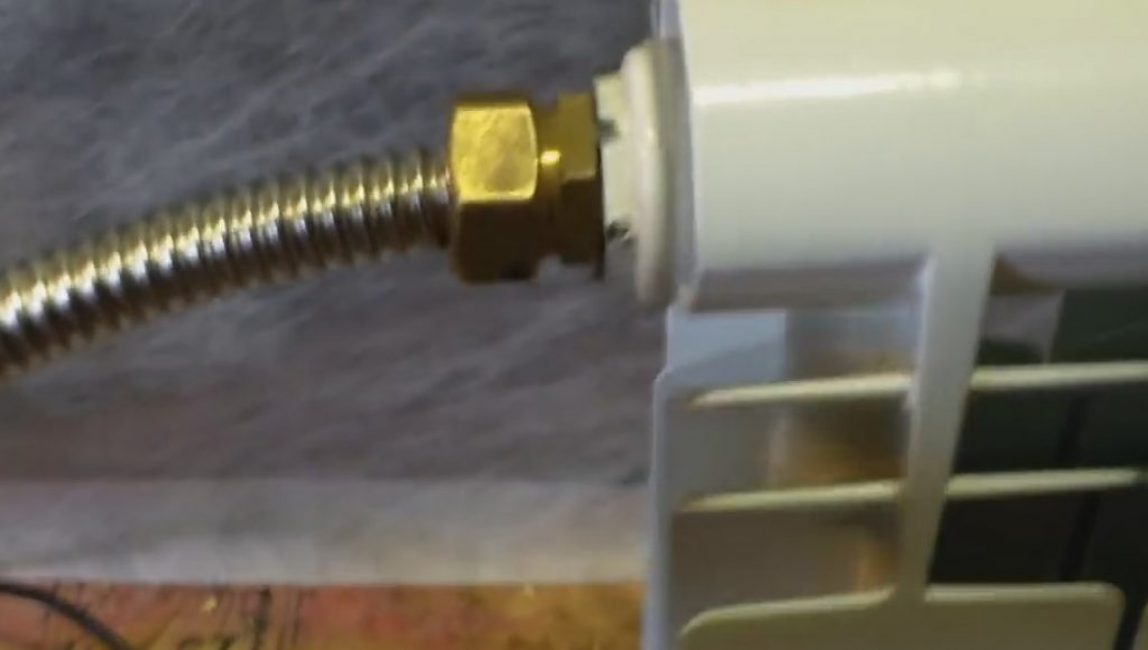

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

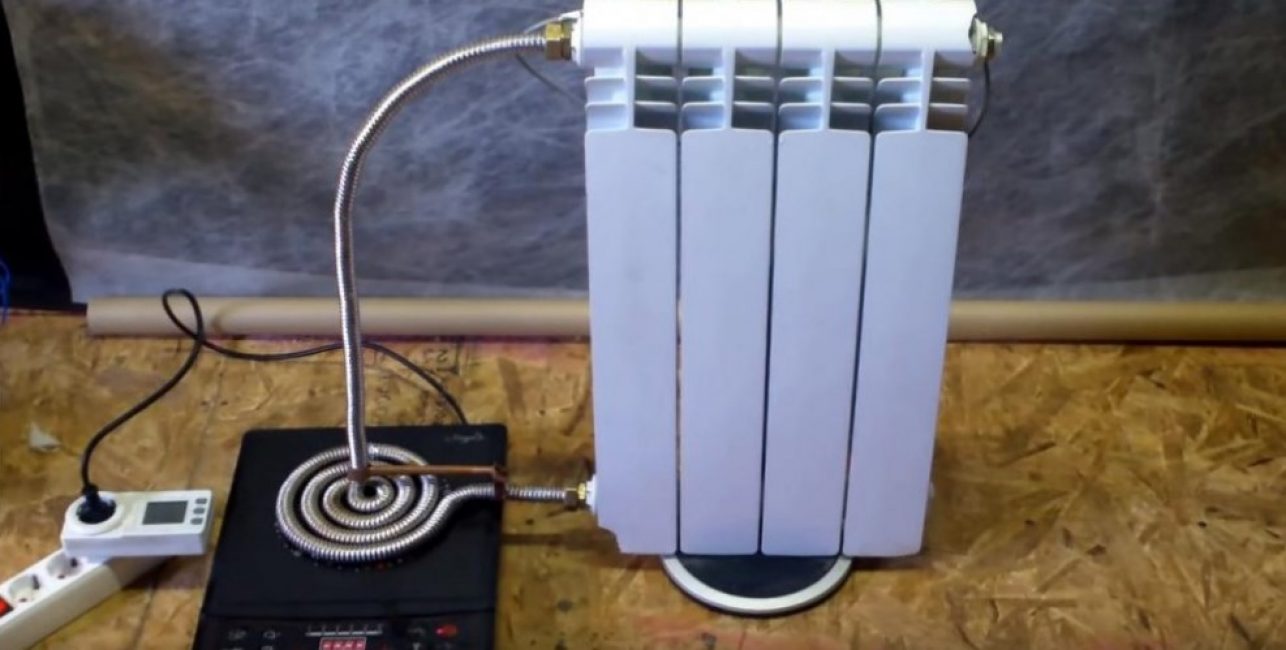

Проверяем работоспособность на полной мощности

1

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

2

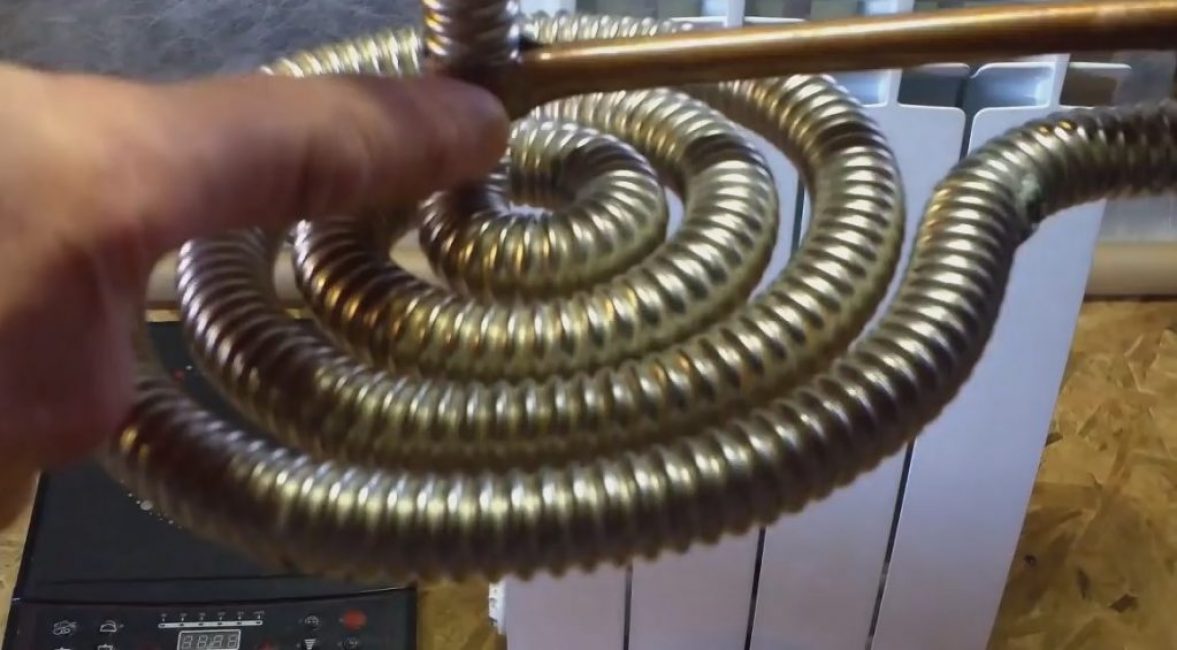

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

3

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

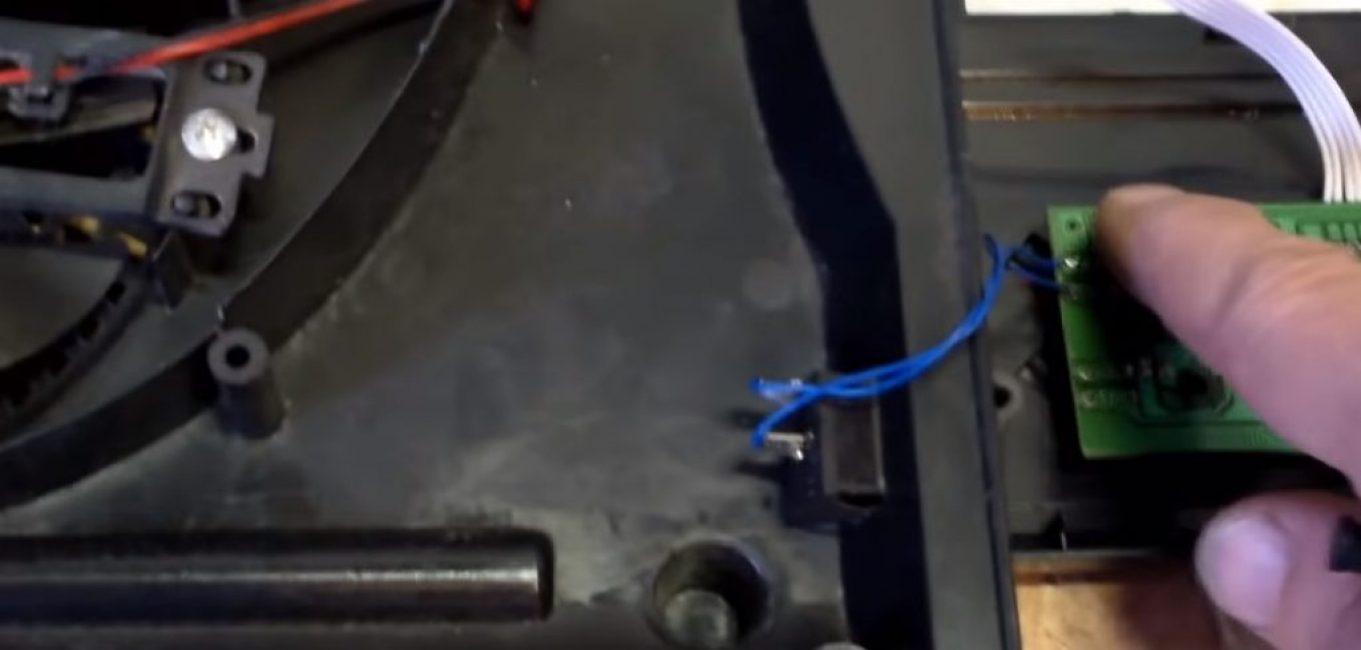

Параллельный тумблер

1

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

2

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

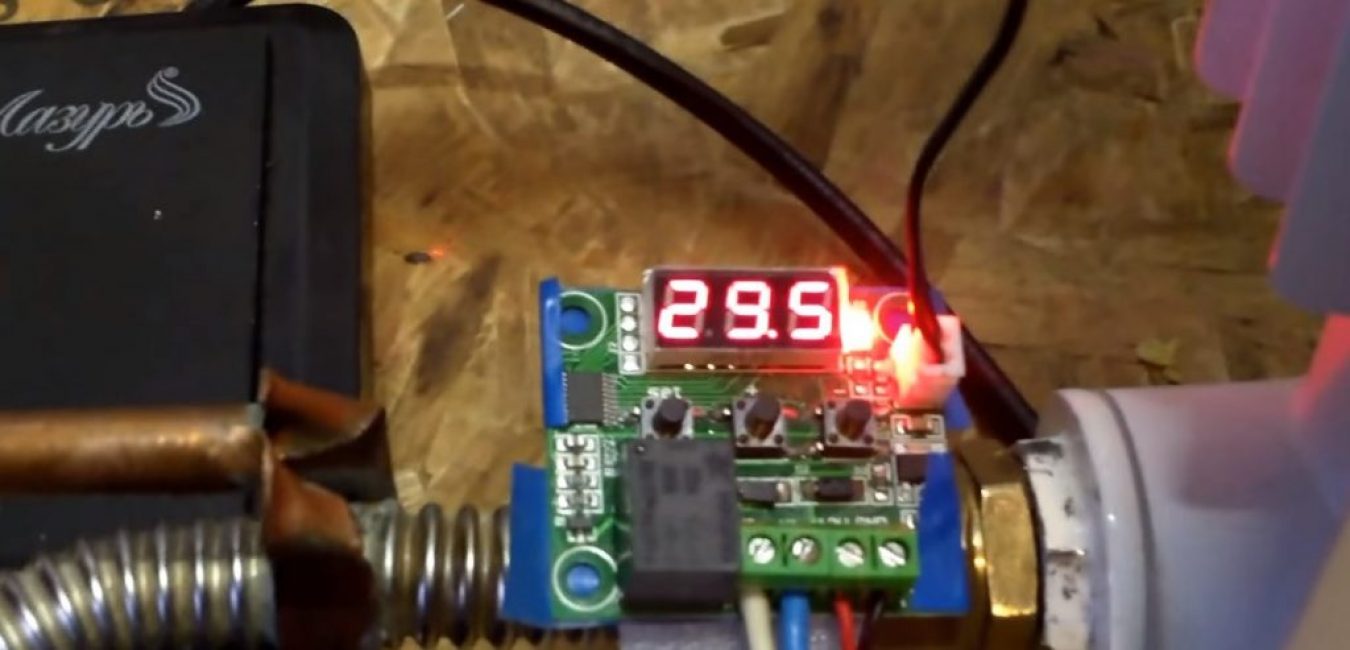

Датчик температуры

3

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

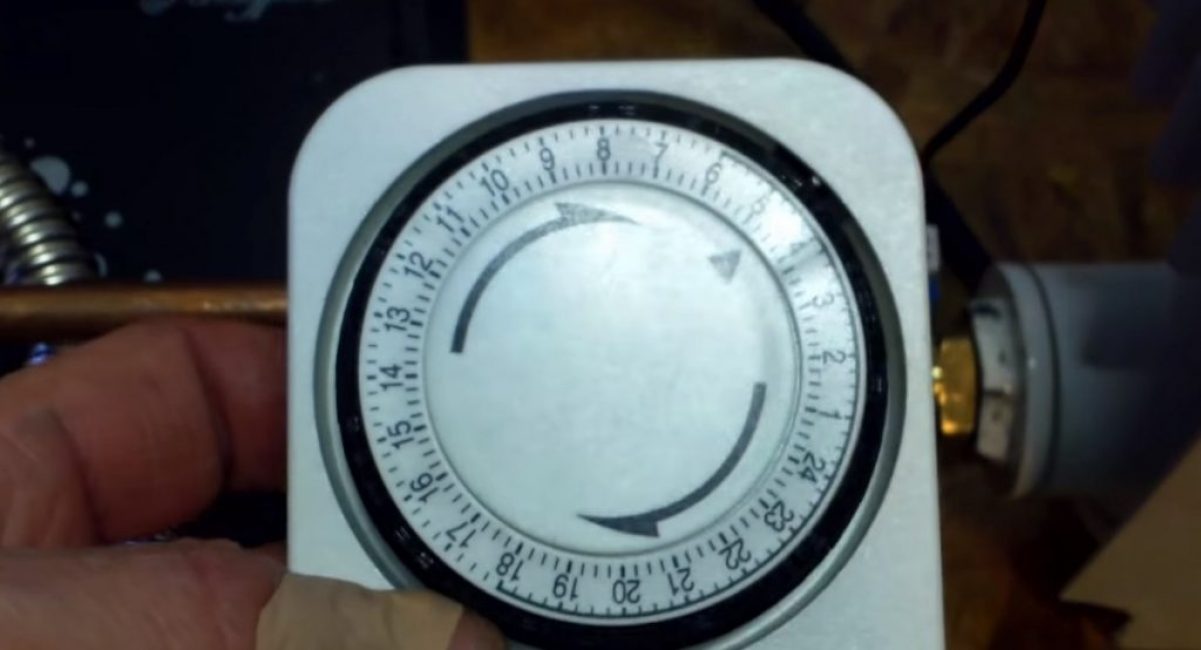

Бюджетный таймер включения

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Чертеж

В данной конструкции котла важно не только грамотно выполнить теплотехническую часть устройства, но и электрическую. Поэтому для выполнения сборочных работ исполнителю потребуется сборочный чертеж агрегата и схема подключения его электрической части

Схема подключения котла

Конструкция простейшего котла с ТЭНами должна состоять из таких узлов:

1. Корпус трубы станет надежнее, если его выполнить из стальной трубы Ф219х3 мм и длинной 65 см.
2. Из 3-х патрубков: входного, выходного и дренажного, достаточно будет 2 по 30 мм и 13 мм.
3. Электроды приобретаются готовыми, по мощности котла.
4. В корпусе выполняют отверстия для подвода к расширительному баку и врезки первичных датчиков.
5. Внутри корпуса устраивают площадку для закрепления ТЭНов.
6. К сделанным отверстиям с использованием сварочного аппарата инверторного типа приваривают приготовленные патрубки по чертежам.

Также потребуется оборудовать схему с электрокотлом системой безопасности, расширительным баком, терморегулятором, после чего собирают схему труб своими руками из полипропилена.

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос.
• Инвертор сварочный.
• Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
• Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

1. Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
2. Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
3. На торцевых частях трубы крепится мелкочастотная металлическая сетка.
4. Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
5. Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

1. К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
2. Устанавливается циркулярный насос.
3. К готовой катушке подключается инвертирующий элемент на 18—25 А.
4. Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

1. Источник постоянного тока 220 V.
2. Индукционный котёл.
3. Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
4. Шар-кран.
5. Циркуляционный насос.
6. Фильтр сетчатый.
7. Бак мембранный для водоснабжения.
8. Радиатор.
9. Указатель линии наполнения и слива отопительной системы.

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Виды котлов

Производители выпускают 2 типа отопительных «индукционников». Первые получили маркировку SAV. Индуктор этих аппаратов представляет первичную обмотку. Он воспринимает ток частотой 50 Гц. Система короткозамкнутых труб, наполненная теплоносителем, представляет вторичную обмотку, совмещенную с теплообменником. Последний нагревается при воздействии вихревых токов. Ввиду ограниченности частот, отопители этого типа не делают мощнее 50 кВт. Подключают их в одно- и трехфазную сеть.

Второй тип электрокотлов — ВИН. Их теплообменник изготовлен из ферромагнитного сплава, способного отменно перемагничиваться, вызывая сильное нагревание. Кроме того, ток, поступающий в обмотку, является высокочастотным. Этим достигается большая эффективность и экономичность отопителя. Котлы этого типа изготавливают мощностью до 500 кВт.

Как сделать электрокотел для отопления дома своими руками

После того как выбрана мощность, найдены или изготовлены чертежи корпуса и схема электропитания и защиты котла, подготовлены все материалы, инструменты и заготовки, можно приступать к сборке электрического котла для отопления частного дома.

Пошаговая инструкция самостоятельного изготовления электрического котла:

1. Выполняют корпус по размерам в соответствии с чертежом.
2. Приваривают днище из листового металла.
3. Определяют места отверстий и выполняют их, прожигая отверстия газовой горелкой или электродом.
4. Тщательно обрабатывают края отверстий болгаркой и вваривают патрубки дренажа со сгонами, входа/выхода теплоносителя.
5. Дальше к отверстию нужно приварить стогны.
6. Выполняют крышку корпуса съемной чтобы можно было в процессе работы менять ТЭНы.
7. На дне корпуса устанавливают пластину 5 мм с функцией фланцев для ТЭНов.
8. К корпусу вваривается заземляющая шпилька и система крепления настенная или напольная.
9. После сварки конструкции проверяют ее герметичность, предварительно закрыв патрубки вентилями.
10. Устанавливают терморегулятор.

Делаем своими руками

схема ТЭНового электрокотла

Для работы придется использовать некоторые материалы и инструменты

1. Угловая шлифовальная машина или болгарка.
2. Сварочный аппарат любого рода. Лучше всего использовать для этой цели инверторный прибор. Он подойдет в том случае, если опыта сварочных работ. Если он совсем отсутствует, то лучше всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
3. Шлифовальная машинка.
4. Мультиметр.
5. Листовая сталь, толщина которой будет составлять минимум 2 мм.
6. Переходники, которые нужны для подключения конструкции к отопительной системе.
7. Тэны (лучше всего приобрести 2 штуки).
8. Стальная труба – лучше всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.

Самостоятельно можно изготовить котлы следующих типов:

• одноконтурные;
• двухконтурные;
• индукционные;
• настенные;
• напольные;
• электродные;
• тэновые;

Инструкция по изготовлению:

На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.

Когда все это сделано, занимаются изготовлением емкости для бака, то есть самую большую трубу, где будет происходить нагревание теплоносителя

Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака

Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.

К верхней части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен еще один нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после чего шлифуют отверстия и устанавливают тэн.

Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают при помощи патрубков, сделанных еще в самом начале работ.

Отдельным вопросом является подключение конструкции к электросети. Если нет навыков подобных работ, то лучше обратиться к электрику. Затем занимаются монтажом менее мощного тэна, у которого должен находиться терморегулятор. Его крепят к верхнему патрубку.

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

Преимущества и недостатки

Среди преимуществ индукционных котлов — компактность и пожарная безопасность

Обогреватели получили большую популярность благодаря своим положительным свойствам. Индукционные приборы отличаются безопасностью, в том числе пожарной, простотой установки и эксплуатации, а также высокой степенью обогрева помещения.

К основным плюсам электрокотла можно отнести:

• Высокий КПД. Выше, чем у других электрических котлов. Достигает 98-99%. Теплоноситель нагревается примерно за 7-10 минут.
• Постоянство энергетических характеристик.
• Минимальные требования к теплоносителю. В его роли может выступать обычная вода.
• Надежность работы. Конструкция простая, без сложных составных частей. Установленные датчики позволяют быстро найти и устранить проблемы.
• Длительный срок службы. Приборы без уменьшения мощности способны проработать в течение 30 сезонов.
• Возможность автономной работы.
• Несложный монтаж. Выполнить установку по инструкции можно самостоятельно.
• Широкий ассортимент. Можно найти приборы для обогрева небольшого дома или для здания с большой площадью. Индукционный электрический котел можно подобрать для дачи, квартиры, магазина, складов.
• Автоматизация процессов. Устройство включается и выключается автоматически, человек своими руками лишь настраивает и выбирает режимы.
• Теплоноситель нагревается до 95°С.
• Безопасность работы.
• Не требуется постоянное сервисное обслуживание. Это позволяет сэкономить средства.
• Небольшие размеры. Может устанавливаться даже в маленьком помещении.
• Неприхотлив в обслуживании. Не нужно чистить трубы, как в других видах нагревателей, а также удалять накипь с ТЭНа.

Недостатки:

• Высокая стоимость самого котла. Связана с применением дорогостоящих материалов и сложностью производственного процесса.
• Большой вес. Из-за наличия стальных деталей масса некоторых моделей достигает 40 кг.
• Шумная работа. Можно устранить, используя шумопоглощающие прокладки.

Развенчание мифов

Порой в магазинах, продающих оборудование, осуществляющее индукционное отопление дома, можно услышать просто нереальные характеристики, присваивающиеся ему. И, к сожалению, не всегда такие свойства являются правдивыми. Существует несколько основных моментов, о которых следует знать правду:

Новизна принципа. Многие утверждают, что это инновационные технологии, которые построены на основе принципов физики. В реальности дело обстоит так: явление электромагнитной индукции было открыто Майклом Фарадеем еще в 1831 году. И уже с ХХ столетия индукционная система отопления вовсю использовалась в промышленности для того чтобы плавить сталь. Как видим, это не новая технология, а всего лишь известный принцип, нашедший применение в современности в бытовых целях.

Нагрев воды в индукционном котле

Экономичность. Частое утверждение – что индукционный нагреватель для отопления использует на 20-30% менее энергии, нежели другие электрические аналоги. В реальности же все так: любой прибор нагревания все 100 процентов энергии, которую он использует, превращает в тепловую – конечно если он не делает механическую работу. КПД может быть и меньшим. Здесь все зависит от того, как рассеивается тепло вокруг прибора отопления. Время, за которое носитель тепла нагреется до нужной температуры, прямым образом зависит от того, насколько эффективна работа нагревательного элемента. Поэтому высокие речи о революционной экономичности – это лишь уловки. Ведь закон сохранения энергии никто не отменял. Чтобы получить 1 кВт тепла, нужно потратить не менее 1 кВт электричества. Помимо этого, какая-то часть тепла будет тратиться просто так. Например, сама катушка греется, так как сопротивление проводника не нулевое.

Экономический эффект использования индукционного котла

• Долговечность. Еще одно частое утверждение – это то, что отопление индукционной плитой будет работать у вас не менее 25-ти лет, и что это наиболее долговечный вариант отопления электричеством. Механическое изнашивание котлов такого типа невозможно, так как у них нет подвижных элементов. Медная обмотка обладает большим запасом прочности, и если использовать ее при надлежащем охлаждении, то прослужит она долго. Сердечник в любом случае будет постепенно разрушаться – так как на него могут влиять агрессивные примеси, а постоянный нагрев-остывание не будет придавать прочности. Но заметим, что даже этот процесс – очень долгий. В схеме управления – несколько транзисторов. Именно они и будут определяющими срока эксплуатации всего оборудования без отказа. Обычно дается гарантия на 10 лет. Хотя известны случаи, когда оборудование работало и 30 лет. Вывод из этого всего следующий: индукционные нагреватели воды для отопления будут намного дольше работать, чем аналоги – ТЭНы.
• Незаменимые свойства. Многие говорят, что индукционные котлы сохраняют свои первоначальные характеристики в течение десятилетий из-за того, что здесь не появляется накипь. Первым делом, скажем, что влияние накипи немного преувеличивается. Слой извести не имеет высоких теплоизолирующих свойств, а в замкнутой системе много отложений не появится. Но этого нельзя сказать о сердечнике – здесь накипь – это частое явление. Так, отопление с помощью индукционной плиты действительно не подвержено накипи.
• Бесшумная работа. На самом деле, если изучить отзывы, то можно сказать, что любой электробойлер не будет шуметь при нагревании воды, так как здесь нет акустических колебаний. Шум может появиться только от насосов. Так что суждение верно.
• Компактность. Индукционное оборудование можно устанавливать в любом помещении. Это утверждение верно: данное устройство – это отрезок трубы, который не требует особого места.

Индукционный котел

Индукционный нагрев воды для отопления – безопасен. Если случится утечка носителя тепла, то электромагнитное поле не исчезнет автоматически. Сердечник продолжит нагреваться, если не прекратить электроснабжение, то корпус и крепление расплавятся через считанные секунды. Именно поэтому при установке следует предусмотреть автоматическое отключение индукционного котла в таких ситуациях.

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

1. Первым слоем в нем является наружный корпус, который изготавливается из металла.
2. Второй слой – это изоляция, сделанная в два слоя (теплоизоляция и электрическая изоляция).
3. Третий элемент такого котла – сердечник. Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Правила установки

Индукционные электрические котлы отопления устанавливают в соответствии с общими ПУЭ и рекомендациями производителя, описанными в техпаспорте.

Главная особенность, которую следует учесть при установке – большая масса агрегата. При монтаже крепежных элементов учитывают вес самого котла и теплоносителя.

Требования к размещению:

• расстояние до стен и предметов интерьера – 30 см;
• до потолка и пола – минимум 80;
• обязательно заземление и подключение через УЗО.

Вешать аппарат следует строго вертикально. После установки к нижнему патрубку подсоединяют трубу обратки (с охлажденным теплоносителем), к верхнему – подающую трубу отопительного контура.

На подаче подключают приборы контроля и безопасности – манометр, воздушный клапан и др. Расширительный бачок – закрытого типа, его можно установить на любой высоте. Завершается монтаж обвязки установкой запорной арматуры.

Советуем прочитать следующие статьи:

• что такое двухконтурный электрический котел;
• что такое настенный электрический котел;
• что такое котел электрический двухконтурный настенный.

Видео об индукционном электрическом котле.

Особенности монтажа

Схема подключения

В комплектации к индукционному электрокотлу отопления прилагается паспорт с чертежом и подробным описанием способа подключения, характеристик и условий эксплуатации. Рекомендуется заниматься установкой специалистам, знакомым с подключением котлов. При недочетах во время монтажа нагреватель может быть снят с гарантии. Если нет уверенности в своих силах, следует обратиться к сантехнику.

Обогреватель может встраиваться в существующую систему отопления в качестве основного или дополнительного прибора. Место монтажа выбирается заранее с учетом эксплуатационных характеристик конкретного устройства.

Принцип работы системы индукционного отопления

Образование тепловой энергии из электрической — главная задача как заводского, так и самодельного агрегата. Он с сумасшедшей скоростью повышает температуру теплоносителя, что отправляет ТЭНы на лавку запасных.

Основой или сердцем системы является индуктор с двумя способами обмотки:

• первичная — преобразовывает электрическую энергию в вихревые токи, направляя их на вторичную;
• вторичная — корпус и нагревательный элемент отдает вихревые токи теплоносителю.

За счет простоты своей конструкции изготовленный своими руками индукционный колет может ни разу не сломаться за всё время своей работы. Также многие потребители данных агрегатов не хотят заниматься их изготовлением из-за возможности появления накипи. Но вибрации, возникающие при работе системы, предотвращают его образование. Эти моменты более чем важны, ведь здоровье самодельной системы полностью лежит на ваших плечах.

Устройство индукционного электрического котла

В основе конструкции индукционного электрического котла лежит сердечник, на который намотана обмотка. Витки изолированы друг от друга специальным составом, не разрушающимся при циклическом нагреве и охлаждении.

Внутри катушки расположен теплообменник, который нагревается при подключении питания. Вокруг них установлен герметичный металлический кожух, а пространство между деталями заполнено рабочей жидкостью. Кабели питания выведены из корпуса через изолированные герметичные рукава.

Принцип действия оборудования основан на возникновении токов Фуко, повышающих температуру теплообменника. Они генерируются при подаче рабочего напряжения на катушку.

Управление работой выполняется микропроцессорным блоком. Поддерживаются автоматические выключатели, отсекающие питание при выходе рабочих параметров за допустимые пределы.

Источник фото: remont-system.ru

Заключение

Подведем итоги. Сделать своими руками не только простейший, но и более функциональный индукционный котел под силу любому домашнему мастеру. Затраты на изготовление такой конструкции минимальны, а эффективность по сравнению с другими видами отопительного оборудования огромна. Нет желания и возможности сделать такую работу? Всегда можно без труда подобрать подходящую модель на рынке.

Читайте далее:

Как сделать котел на дровах своими руками

Как сделать твердотопливный котел длительного горения своими руками: чертежи, схемы и инструкции

Можно ли изготовить паровой котел своими руками

Принципиальная схема работы индукционного нагревателя

Инструкция, как сделать котел «Стропува» своими руками
