От чего зависит толщина стяжки для водяного теплого пола

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придется очень тщательно, для этого нужны навыки и терпение. Понадобится длинная терка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Инструменты и материалы

Прежде чем начать выполнять заливку стяжки теплого пола, потребуется позаботиться о наличии всех актуальных для данного вида работ инструментов и материалов. Из материалов вам понадобятся такие позиции:

• демпферная лента для создания термошвов;
• утеплительный материал (в виде рулона, матов);
• полиэтилен в виде пленки с толщиной от 200 до 250 мк;
• материалы для приготовления бетонного раствора (тщательно просеянный песок, цемент, фибра, пластификаторы для бетона);
• монтажная сетка;
• маячковые профили;
• стяжки из нейлона для фиксации на сетке;
• трубы из полиэтилена или металлопласта, диаметр которых равен 20 мм при организации теплых полов водяного типа.

Демпферная лента Маячковые профили

Среди инструментов, актуальных для заливки стяжки на электрополы, потребуются такие:

• лазерный уровень для проверки основания на ровность;
• шуруповерт (инструмент необходим для монтажа маячков);
• перфоратор со специальной насадкой для замешивания раствора бетона. Можно заменить строительным миксером;
• емкость для приготовления раствора, объемом от 80 до 100 л (бак или таз);
• рейка и правило существенной длины для разравнивания бетонного раствора на поверхности пола.

Инструменты

Не забудьте про собственную безопасность при выполнении работы. Защитить ступни от цемента, пыли, грязь помогут резиновые сапоги. А не повредить колени в процессе выполнения стяжки помогут специальные наколенники.

Дабы уборка мусора после окончания работы не отняла много сил, стоит обзавестись хорошим веником, а еще лучше — промышленным пылесосом для уборки.

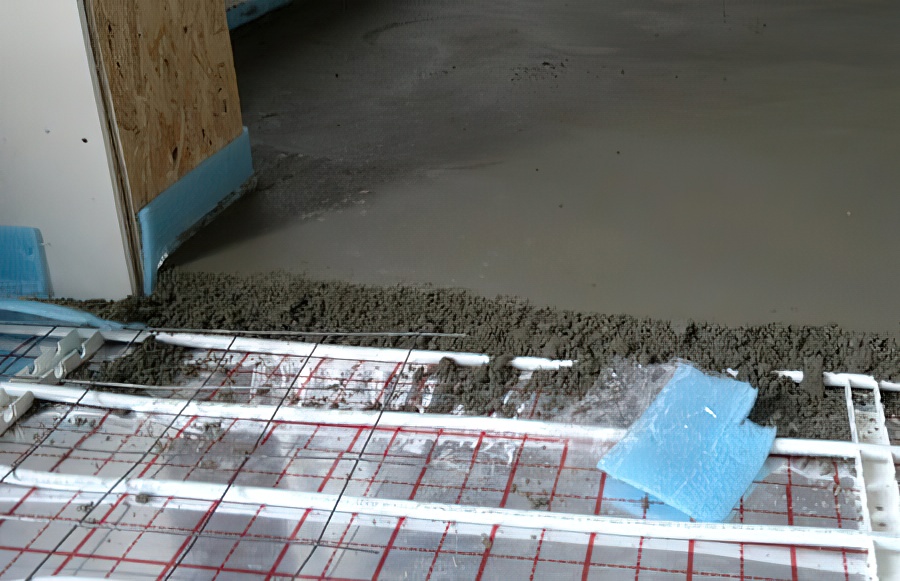

Как правильно укладывать «полусухую» бетонную стяжку

Чтобы бетонный слой получился идеально ровным, нужно правильно выставить маяки. Расстояние между маяками оставляют таким, чтобы можно было пользоваться полутораметровым правилом. То есть между маяками следует выдержать расстояние не более 140 см.

Типы маяков:

• Растворные маяки из узких гряд цементно-песчаного раствора (гипсовый применять нельзя). Не самый эффективный способ, так как гряды должны высохнуть, а на это нужно время. Кроме того, правилом можно нечаянно «сбить» такие указатели.
• Маяки из металлических труб. Трубы или другие жесткие профили укрепляют на нужной высоте. Через сутки после укладки бетона их вынимают, а углубления заполняют раствором. Трубы используют для этой цели несколько раз. Единственное условие — они должны быть идеально ровными. Используют и круглые, и прямоугольные профили.

Бетонная стяжка теплого водяного пола

Применение бетона при формировании стяжки на теплый пол – традиционный вариант, обеспечивающий достаточные прочностные характеристики для предотвращения повреждений нагревательных элементов при эксплуатации. Процесс заливки предусматривает обязательное использование армирующей сетки. В связи с тем, что при работе нагревательной системы возникают температурные перепады, к прочности бетона предъявляются повышенные требования. Придание прочности теплому основанию достигается заменой ингредиентов. Вместо песка принято использовать отсев.

Действующими нормативными документами оговорено применение следующих компонентов:

• портландцемента. Рекомендуемые марки – М300–М500. Чем выше марка связующего вещества, тем выше показатели прочности;
• отсева. Размер частиц наполнителя не должен превышать 5 мм, чтобы уменьшить вероятность повреждения нагревательных элементов. Замена песка отсевом обусловлена повышенными показателями сцепления;
• пластификаторов. Модификаторы, добавляемые в количестве 300–400 г на стандартный мешок цемента (50 кг), позволяют ускорить твердение, предотвратить образование трещин и снизить толщину бетонного слоя до 3 см.

Соотношение компонентов также предусмотрено строительными нормами. Для получения качественного состава рекомендуется смешивать по одной объемной части портландцемента и модифицирующих добавок с шестью частями отсева. Постепенным добавлением воды добиваются однородной консистенции и приступают к заливке.

Чаще всего в качестве смеси для стяжки для системы водяного теплого пола используется стандартный раствор с наполнителем, который позволит снизить расход цемента

К достоинствам применения бетонного раствора можно отнести:

• повышенную износостойкость;
• высокие прочностные характеристики;
• доступность и невысокую цену, входящих в состав ингредиентов.

Заливка теплого пола – как правильно сделать стяжку

При обустройстве цементно-песчаных (бетонных) стяжек необходимо строго придерживаться технологии выполнения работ. В противном случае такое основание под пол с обогревом может треснуть в результате постоянного изменения температуры нагрева теплоносителя, передвигающегося по отопительному контуру.

Когда заливка пола под теплый пол выполнена неправильно, велика вероятность того, что в ближайшее время стяжка подвергнется деформации, а система обогрева придет в негодность. Восстановить ее будет невозможно.

Всю работу нужно будет начинать сначала

Вот почему так важно знать, как правильно залить теплый водяной пол, как на фото

Технология укладки стяжки на систему теплого пола

Для начала работ следует разделить подготовленное основание на поля площадью 40 кв. м. Количество полей зависит от площади комнаты и ее геометрической формы. Линии раздела полей будут показывать, где должны пролегать швы, которые будут компенсировать температурные перепады. Их следует заполнить эластичными материалами, чтобы во время нагрева воды в системе они не растрескивались от расширений или перепадов температур. По этим же швам проходят отводящие и подающие петли отопительной водяной системы. Чтобы трубки случайно не повредились, их защищают гофротрубами и специальными гильзами из металла.

Водяной пол в ванной своими руками, подготовка к стяжке

Следующим шагом в установке системы является размещение нагревающего контура

Важно помнить, что трубопровод по техническим стандартам рекомендуется укладывать через каждых 10 см вдоль стен, а не в центре помещения. Около дверных и оконных проемов шаг можно увеличить до 12 см. Петли, длина которых превышает 100 м, использовать не рекомендуется

Петли, длина которых превышает 100 м, использовать не рекомендуется.

Монтировать контур можно как по параллельной, так и по спиральной схеме. Параллельный монтаж предписывает располагать линию труб в виде змейки. Следует знать, что в области начала этой змейки температура будет самой высокой. Этот способ укладки лучше всего подходит для маленьких комнат. Спиральное расположение контура прогревает в равной степени всю комнату, поскольку нагревательная и возвратная системы из труб чередуются друг с другом. В больших помещениях лучше обустраивать теплый пол именно спиральным методом.

Коллектор монтируется на стенке ближе к поверхности пола и помещается в монтировочный шкаф. Внутри этого шкафа основной источник тепла стыкуется с нагревательными трубами. Труба с горячей водой и возвратный трубопровод, к которому впоследствии будет подключен коллектор, тоже заводятся в шкаф. Туда же монтируется и циркуляционный насос, обеспечивающий непрерывное движение теплой воды по всему объему контура.

Стяжка под водяной теплый пол в ванной комнате

Каждый трубопровод должен быть оснащен запорным вентилем, предназначенным для отключения системы теплого пола от общей отопительной системы. Коллектор подсоединяется к одному из таких вентилей.

На следующем этапе обустройства водяного пола необходимо провести гидроизоляцию всех поверхностей. Для этого используют обычную полиэтиленовую пленку или алюминиевую фольгу. Если для теплоизоляции планируется приобрести специальный пенопласт, на одной из сторон которого прикреплена пленка из алюминия, то дополнительная гидроизоляция не понадобится.

Перед тем, как задумываться, чем и как правильно залить теплый водяной пол, по всему помещению следует уложить слой теплоизоляции. Для этого вдоль каждой стенки прикрепляют рантовую ленту, назначением которой является компенсация расширения под влиянием температуры. После того, как теплоизоляция уложена, поверх нее крепят фиброволокно или армировочную сетку (лучше всего подходит сетка из металла с ячейками 10х10 см, изготовленная из проволоки с толщиной сечения 3 мм). Поверх армировочного слоя крепятся монтажные планки и пластиковые трубки.

Монтажной планкой называется комплект специальных реек с пластиковыми канавками. В эти канавки размещаются трубы, которые затем следует надежно зафиксировать. В компенсационные швы по линиям разбивки закладывают любой эластичный материал. После этого предстоит провести опрессовку отопительной системы, а затем можно будет начинать работу с бетоном.

В систему заливается вода, после чего она должна сутки находиться под рабочим давлением. Если за это время давление никак не изменится, то это будет считаться признаком нормальной работы системы.

Стяжка под систему «теплый водяной пол»

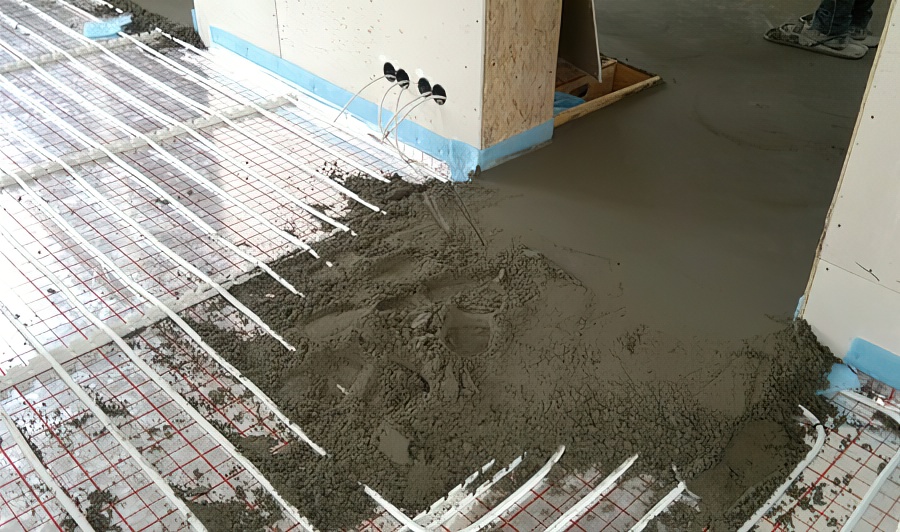

Предпоследний этап работ — это заливка системы бетоном. Водяной трубопровод проходит через все помещение и нагревает весь объем контура. Толщина теплого пола не должна превышать 7 см. Для раствора специалисты рекомендуют применять бетон, марка которого не ниже, чем М300

Важно помнить, что перед заливкой систему обязательно нужно заполнить водой и привести ее в рабочее состояние

Заливать теплый пол песчано-цементным раствором необходимо при средней комнатной температуре. Опытные мастера советуют во время заливки протыкать металлическим стержнем только что выложенный раствор: таким образом проще всего избежать появления пустот, заполненных воздухом.

dekormyhome.ru

Причины образования трещин

В первую очередь, чтобы трещины не преследовали эксплуатацию стяжки из бетона с обогревом, необходимо разобраться, в чем может прятаться угроза:

1. Проблема в основании. Ключевой пол может быть через чур тонким и неоднородным.
2. Низкое качество монтажа стяжки из бетона. Процентное соотношение цемента и других элементов не соответствуют требованиям прочности или не исполнены другие факторы хорошего монтажа.

Если основой всему база укладки контура обогревания и завершальной стяжки, то поправить ситуацию можно, только демонтировав верхнюю стяжку из бетона.

Главное! Обустраивать пол с подогревом необходимо лишь на основе, в прочности которой не вызывает сомнений. Если ключевой пол будет некачественным, то делать толстый слой стяжки над ним нет смысла.

На случай когда проблема в самой стяжке, трещины, возникающие на поверхности, можно поправить легче. Однако перед тем как рассматривать способы заделывания, необходимо иметь в виду, что будет причиной проявления данных трещин.

Отсутствуют демпферные ленты и компенсационные швы

Стяжке из цемента присуще в период высыхания присаживаться. Если усадка произойдет неровно, с различной степенью нагрузки на неодинаковые участки, то образование трещин, небольших и больших, не заставит себя ждать. Основой неверной усадки могут стать:

• Неравномерная толщина стяжки.
• Разные температурные показатели в самых разнообразных участках покрытия.
• Действие других элементов конструкции строения. Например, возле двери цемент сохнет быстрее, претерпевая натяжение со стороны смежных помещений. Под такой нагрузкой стяжка надламывается. Такие трещины можно замазать облицовочными смесями. Но это все можно устранить, если применять компенсационные швы.

Как выполняются компенсационные швы? Их оставляют в самых напряженных участках (рядом со стенами, у проемов дверей). Они предназначаются для того, чтобы отъединить процесс схватывания цемента в соседних помещениях.

Также применение демпферной ленты нужно, чтобы обезопасить стены от самой стяжки. Под влиянием температуры она может увеличиваться, и вот тогда вред будет нанесён и стенке, и самой стяжке.

Применение демпферной ленты в первую очередь

Если помещение имеет большие площади, то делать компенсационные швы можно маленькими участками шагом в 4–5 метров. К примеру, разрешено делать швы на участках соединения 2-ух перекрытий. Делать швы можно конкретно после стяжечной заливки, срезав угловой шлифмашиной на глубину 1/3 толщины стяжки.

Нарушение пропорций раствора

Нужно следовать требованиям соотношения воды и сухой смеси. Однако очень часто малоопытные установщики могут осуществить погрешность, чтобы было легче наносить раствор.

Миксер для заготовки раствора

Через чур раствор в жидком виде будет непрочным, потому необходимо точно исполнять пропорции, которые установил изготовитель. Производитель сам точно определяет процентное соотношение воды и смеси.

Тоже очень важно, чтобы раствор был размешан тщательно. Нельзя делать данные действия ручным способом, нужно воспользоваться специализированным миксером

Ошибочная толщина слоя

Толщина слоя тоже особенно важна для прочности покрытия

Слой бывает как очень тонкий, так и очень толстый:

• при тонком слое будет неудовлетворительная надёжность, и покрытие скорее всего не выдержит нагрузки;
• при большом слое влажность будет причиной деформации из-за повышения сопротивления материала.

Нарушение процесса застывания

Нужно знать один из основных принципов прочности стяжки на основе цемента: чем длительнее влага будет сохраняться, тем крепче будет стяжка. Ускорение застывания вызовет лишь противоположный эффект, приводящий к плохой прочности. Это будет причиной образования трещин.

Благодаря этому необходимо не только защитить от сквозняков и солнечного цвета, но и только не включать систему, чтобы та не подогревала бетон.

Структура теплого пола

Она определяется двумя показателями:

• подпольное пространство;
• тип нагревательных элементов.

Подпольное пространство

• Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
• В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

• Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
• Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
• Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
• Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
• Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
• Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
• Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
• Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
• Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

• Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
• Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
• Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

• Первый – основание. Технология его устройства не отличается от двух предыдущих.
• Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
• Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
• Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
• Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Сколько сохнет стяжка теплого пола. Всё об устройстве теплых полов

 ‒  ‒ Сколько сохнет стяжка пола

Сколько сохнет стяжка пола

Планируя ремонт или монтаж пола, необходимо определить не только количество сухих смесей, покрытий, утеплителей, арматуры и финансовых средств, но и время выполнения работ. Наиболее длительный этап — созревание и упрочнение стяжки пола.

Очень важно знать, сколько сохнет стяжка пола, чтобы планировать другие этапы работ по устройству пола

Чем определяется время готовности стяжки

Степень готовности стяжки определяют временем схватывания — периодом, через который по полу можно ходить, и временем застывания, через которое можно приступать к монтажу тёплого пола или настилу финишного покрытия. В этот промежуток раствор упрочняется и приобретает свои наилучшие качества.

Время полной готовности пола к финишному покрытию, зависит от следующих факторов:

• используемый для стяжки материал,
• количество слоёв и их толщина,
• условия высыхания раствора,
• тип напольного покрытия, под которое готовится пол,
• качество ухода за сохнущим покрытием.

Время схватывания может быть небольшим, а время застывания значительным. На упаковках с готовыми сухими смесями время схватывания и застывания (полной готовности) написано. На каждой упаковке указано, сколько сохнет стяжка пола под плитку и другие покрытия.

Общие подходы к оценке времени готовности стяжки

При оценке времени окончательной готовности стяжки пола можно также руководствоваться общими подходами к его определению.

Гипсовая стяжка

Раствор толщиной слоя 4 см схватится через 3–4 часа, а будет готов к обустройству теплого пола, настилу финишных покрытий (паркета, линолеума, ковролина, ламината) через 6-8 дней. Керамическую плитку можно укладывать через 3–4 дня.

Чем толще слой материала, тем он дольше будет сохнуть. Если толщина слоя до 4 см, время застывания определяют исходя из того, что на 1 см потребуется 42 часа. На каждый дополнительный 1см сверх 4 см нужно 90 часов. Например, слой в 8 см будет готов через 22 дня. Гипсовым раствором целесообразно пользоваться, когда время на ремонт пола ограничено.

Цементная стяжка

Цементные смеси застывают дольше, чем гипсовые. На готовность слоя 4 см нужно примерно 7 дней, а на каждый следующий 1см —15 дней, расчетное время готовности слоя толщиной 8 см составит 7–8 недель. Пескобетон сохнет столько же.

Для ускорения времени созревания раствора вводят специальные добавки. Предлагают смеси, которые обеспечивают готовность пола к финишному покрытию через 1–7 дней, напольной плитки ещё раньше. Например, стяжка ИВСИЛ Экспресс Базис на основе специального цемента готова к укладке плитки через 10–12 часов.

Как правильно сушить

Качество стяжки и время её высыхания зависит от условий сушки.

Следует поддерживать оптимальную влажность 60–70% и температуру (20–25оС), не допускать сквозняков и попадания прямых солнечных лучей. Слой требуется периодически увлажнять или засыпать влажными опилками.

Простой способ определения готовности стяжки

Чтобы узнать, готова ли стяжка, нужно положить на пол бумажную салфетку, закрыть её пленкой и оставить на сутки. Если салфетка осталась сухой, пол готов к финишному покрытию.

Как подготовить поверхность для стяжки

Перед тем, как установить стяжку под теплый пол своими руками необходимо подготовить:

• отбивочный шнур;
• проволоку, чтобы зафиксировать профили маяков;
• нож;
• перфоратор и шуруповерт;
• терку и мастерок;
• правило;
• уровень.

Следующий этап подготовительных работ заключается в грунтовке поверхности, которая требуется для того, чтобы исключить вероятность температурного расширения и последующего отхождения верхней части стяжки, расположенной над водяным теплым полом.

Для грунтовки используйте пропитывающий состав, который проникнет в поверхность на глубину порядка 1-2 см.

Также обязательно выполняется шпатлевка всех стен помещения на высоту не менее 150 мм.

После обработки поверхности необходимо произвести замеры и вывести так называемый нулевой уровень, который позволит определять перепады высот материала.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
  Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Технология укладки чистового типа

Технология выкладки чистового покрытия не отличается от вышесказанного. Единственным отличием выступает толщина, а также необходимая проверка выложенного оборудования водяного пола. Здесь рекомендуется воспользоваться одним из способов.

Первый способ – доведение системы до рабочей температуры. Для начала нагревают воду до 20 градусов по Цельсию. Оставляют в таком состоянии на 3-4 часа, после чего поднимают температуру еще на 5 градусов. Если есть протечки, их устраняют любым доступным способом. Затем включают систему вновь. Так делают несколько раз в течение 2-3 дней, оставляя систему включенной на несколько часов. Можно оставить нагревательный элемент при повышенной температуре на сутки. Если за это время не будет протечек, приступают к заливке чистового пола.

Второй способ – повышают давление в трубах. Делают это сразу 2-3 раза подряд, после чего оставляют в таком состоянии на сутки. Отсутствие протечек разрешает заливку чистовой стяжки.

Для тестирования водной системы необходимо прикрепить предварительно трубы. В случае возникновения чрезвычайной ситуации это поможет избежать мастеру больших проблем.

Основные виды конструкций без заливки

Водяной тёплый пол можно сделать несколькими способами, в том числе без цементной стяжки. Такие системы имеют достаточно преимуществ:

• сделать её можно самостоятельно, без мастеров;
• конструкция получается лёгкой — менее 30 кг на квадратный метр (со стяжкой — до 250 кг);
• толщина — от 6 см;
• полы с хорошей звукоизоляцией;
• в отличие от бетонной стяжки на такой пол можно сразу укладывать напольное покрытие;
• монтируют систему на любое покрытие: бетон, дерево.

Совет
Но конструкция может деформироваться под действием влаги. Этого можно избежать, сделав гидроизоляцию.

Монтаж на полистирол

Полистирольные плиты могут быть гладкими либо с пазами или выступами. Вторые предпочтительнее, так как на них монтаж выполнить проще. Трубы можно брать разные:

• полиэтиленовые;
• металлопластиковые;
• металлические.

Полистирольные маты укладывают на бетонное или деревянное основание, затем на них устанавливают трубы. При использовании гладких матов нужно самостоятельно сделать крепления. Для этого термоножом нарезают пазы, в которые вставляют металлические пластины. В пазы пластин укладывают трубы. Сверху конструкция укрывается листами ГВЛ и полиэтиленовой плёнкой.

При использовании матов с уже сделанными пазами трубы укладывать проще. На матах есть и монтажные замки, поэтому монтаж будет простым.

Мастера советуют использовать металлические пластины, чтобы тепло от нагревательных элементов равномернее распределялось. Их помещают там, где трубы ровно установлены.

Последовательность монтажа:

1. Черновой пол очищают.
2. Проверяют перепады: норма — до 2 мм на 2 квадратных метра. Неровности сверх нормы выравнивают тонкой стяжкой.
3. Расстилают на основание полиэтиленовую плёнку, которая служит гидроизоляцией. Её толщина – более 200 мкм. Полотна укладывают внахлёст, стыки фиксируют скотчем.
4. Вдоль стен устанавливается демпферная лента.
5. Укладывают маты впритык к стенам. Между собой их скрепляют замковой системой. Для усиления фиксации можно обработать клеем стыки матов.
6. Делают разметку для укладки труб. Их располагают спирально или змейкой.
7. По сделанной разметке укладывают металлические пластины.
8. В пазы пластин укладывают трубы. В местах изгибов делают полиэтиленовую подложку для выравнивания системы.
9. Уложенную систему застилают плёнкой из полиэтилена. Полотна плёнки размещают внахлёст и закрепляют скотчем.
10. Укладывают в два слоя листы ГВЛ в шахматном порядке. Их стыки промазывают клеем, а между собой соединяют саморезами. Слой должен составлять 1 см.

Монтаж на дерево

Так поступают при монтаже системы обогрева в деревянных домах.Деревянные системы могут быть реечными и модульными. С модулями всё просто: они уже готовы, их достаточно собрать на месте. У них сделаны канавки, в которые монтируют трубы. Реечную систему можно сделать самостоятельно из ДСП или МДФ. Нужно брать планки толщиной от 2 см и шириной 130 мм. Тогда шаг укладки труб составит 150 мм.

Технология монтажа:

1. Очищают черновую поверхность, выравнивают.
2. Делают гидроизоляцию, застелив поверхность полиэтиленом.
3. Маркером делают разметку для труб.
4. Раскладывают рейки поперёк опорных лаг. Каждая рейка крепится саморезами с двух сторон от контура. В местах, где труба делает поворот, рейки также закругляют.
5. Чтобы пол прогревался равномерно, берут пластины с пазами и крепят их на рейках шурупами.
6. В пазы пластин помещают трубы.
7. Собранную конструкцию укрывают полиэтиленовой плёнкой.
8. Поверх систему накрывают листами ГВЛ в шахматном порядке.

Совет
При выборе материалов для финишного покрытия важна их маркировка: не всё из них можно использовать для тёплого пола.

Метод Uponor

Это финская система, которая популярна во многих странах. В её основе лежат специальные теплоизоляционные полистирольные маты, которые сделают монтаж менее трудоёмким.

При монтаже нужно проложить вдоль стен между зонами отопления демпферную ленту. Поверх матов настилают металлические пластины, в которые укладывают трубы. Специальный блок управления позволяет системе работать автономно. В комплекте есть:

• дистанционное управление;
• датчики нагрева;
• регулятор температуры.

Система монтируется просто, её можно установить даже одному человеку без посторонней помощи.

Прочие методы

Кроме указанных методов, допускается укладка труб на пенопластовые или деревянные плиты. Иногда они оборудуются специальными канавками прямо на заводе. Если же их нет, придётся прорезать ножом.
