Что надо знать, выбирая диаметр трубы для отопления: 5 секретов теплоснабженца

Виды труб для отопления

Существуют три базисные группы труб для отопления, какие лучше использовать – зависит от конкретной ситуации:

• металлические;
• пластиковые;
• металлопластиковые.

Металлические трубы для отопления бывают как из меди, так и из стали (черной либо нержавеющей). Для систем обогрева лучше подходят оцинкованные трубы для отопления. Плюсов и минусов у них достаточно, но главное достоинство – они менее склонны к влиянию коррозии под действием воды. Поскольку цинк окисляется быстрее, он обеспечивает защиту изделия. Оцинковка трубы для отопления осуществляется диффузионным либо горячим методом.

Первый вариант предполагает покрытие стальной трубы атомами цинка. Температура при этом составляет порядка 400 °С. Оцинкованные трубы горячим способом получаются путем их погружения непосредственно в цинк, находящийся в жидком состоянии. Температура такого процесса 450 °С.

Организацию системы отопления из труб с естественной циркуляцией лучше делать, используя оцинкованные, нержавеющие и стальные изделия. Работа сети эффективна, если диаметр коммуникаций достаточно большой 25-50 мм и соблюдены необходимые уклоны и расстояния.

Полипропиленовые трубы часто применяются в системах отопления, но в сетях с высокой температурой носителя лучше выбирать армированный полипропилен

Пластиковые коммуникации бывают из полипропилена и сшитого полиэтилена. Металлопластиковые конструкции имеют соединенные между собой специальным образом слои металла и полимерных материалов. Трубы из полипропилена могут быть проложены даже под землей.

Прокладка и соединение полипропиленовых труб

Особенностью расчетов параметров труб из полипропилена является то, что в проектах указывается наружный размер трубы. Перед монтажом просчитывается все точки пайки, и по возможности уменьшается количество изгибов и поворотов. Если же невозможно уменьшить количество изгибов, например, при обводе трубы вертикальной разводки делается обвод из специального фигурного элемента. Стоит отметить, что пластиковые полипропиленовые системы имеют большое количество доборных единичных элементов, способных удовлетворить любые запросы и обеспечить выполнение всех задач. При пайке переходов с одного диаметра трубопровода на другой, или установке ответвлений на отдельные направления в наборах имеются системы тройников, переходников и соединительных муфт, позволяющих сделать такие переходы максимально просто.

Технологически пайка начинается с прокладки и фиксации труб от котла отопления. Здесь делается установка муфт подключения и отрезков до коллекторов и запорных кранов. После этого делается разводка. Сначала паяются трубы большого диаметра, потом отводки меньшего. Для работы рекомендуется использовать все элементы одного производителя, в таком случае есть возможность свести к минимуму ошибки из-за некачественных деталей.

Почему нужно правильно подбирать диаметр труб отопления

Самая простая система индивидуального отопления дома состоит из: котла, радиаторов отопления, расширительного бака и трубопроводов, соединяющих все эти элементы. И если для котла, бака и радиаторов имеются относительно простые формулы расчета, по которым проводится подбор параметров, то относительно труб необходимо серьезно начинать изучать теплотехнику.

Дело в том, что именно от правильно подобранного размера труб зависит то, как будет работать отопление. И в тоже время, здание будет обеспечено теплом в отопительный сезон. Если расчеты будут проведены правильно, то оборудование будет работать сбалансировано. Температура в помещениях будет стабильной даже в самые прохладные дни, и при этом потребление энергоносителей будет небольшим. Другое дело, если диаметр труб будет меньше необходимого – здание будет плохо прогреваться. Соответственно, отопительный котел для достижения нормальной температуры будет работать в критическом режиме.

Когда диаметр магистральных труб будет больше необходимого, это будет создавать проблемы другого характера. Увеличенный объем труб заполняется теплоносителем, объем которого больше расчетного. А это означает, что и теплопотери при транспортировке его к батареям будут значительными. В этом случае заметно увеличится потребление топлива. Следовательно, это совсем не будет означать повышения температуры в доме.

Принцип отопления воздухом от газового котла

Одной из сравнительно новых систем обогрева домов является отопление воздухом, который нагревается от газового котла. В этом случае контакт происходит посредством специального нагревательного элемента. Высокой температуры и давления в трубах отопления нет.

Принцип действия следующий: при помощи газового оборудования нагревается металл, который передает тепло воздуху; далее благодаря вентилятору он поступает в трубы, которым нужно прогнать нагретый воздух в помещение. В такой схеме лучше использовать металлические тонкостенные или гибкие гофрированные изделия из фольги.

Часто применяется размещение трубы отопления в стене, однако, важно отметить ее громоздкость и сильный шум в процессе использования. Отдельный вопрос связан с циркуляцией теплого воздуха

Выделяют:

Отдельный вопрос связан с циркуляцией теплого воздуха. Выделяют:

• закрытую циркуляцию;
• прямоток;
• рециркуляцию с возможностью подпитки воздуха извне (с улицы).

Принцип системы отопления воздухом не предполагает наличия высокого давления в сети, поэтому трубы можно выбирать без особых прочностных характеристик

Лучше всего подходит последний вариант, который путем установки дополнительных фильтров (электронных, механических или химических), позволяет наполнить помещение очищенным воздухом. Достоинствами такой системы является организация отопления из труб без батарей, КПД более 90%, экономичность и эстетическая привлекательность.

Подбор диаметра труб, что будет если не правильно выбрать?

Занимаясь проектированием отопительной схемы, нужно максимально снизить возможные потери тепла, чтобы уменьшить энергетические затраты. Некорректно созданная система работает неэффективно. Температура в помещении не станет больше, а энергетические расходы будут избыточными.

При создании отопительных контуров учитывают не только химические свойства материалов изготовления каналов, но и показатель их диаметра. Этот показатель играет важнейшую роль. От него зависит насколько эффективно будет работать система. Сечение каналов сильно влияет на гидродинамику. Его выбору нужно уделить достаточно внимания.

Бытует мнение, что чем значительнее сечение каналов, тем лучше циркулирует носитель в них. Однако, это совершенно не так. Чрезмерный размер диаметра труб, подключаемых к газовым или электрическим котлам, ведет к снижению давления в системе. В результате радиаторы не получают достаточного объема тепла.

Автономная система отопление может иметь различные схемы. Выбор показателя сечения каналов напрямую зависит от них. Габариты конструкций для систем с естественным типом циркуляции носителя различается от вариантов на основе применения насосов.

Металлопластиковые трубы

Этот тип труб является самым востребованным среди потребителей. Такие изделия выпускаются в широком типоразмерном ассортименте и идеально подходят для монтажа систем отопления. Они обладают следующими достоинствами:

• повышенная прочность и долговечность (алюминиевая или стекловолоконная основа, покрытая пластиком, в целом создает высокопрочную конструкцию, не разрушающуюся со временем и стойкую к механическим повреждениям);
• стойкость к коррозионным процессам (герметичное внешнее покрытие не пропускает воздух);
• минимальное гидравлическое сопротивление (такие трубы идеально подходят для систем отопления с естественной и принудительной циркуляцией воды);
• обладают антистатическим свойством;
• простота и высокая скорость монтажа (для установки не требуются профессиональные знания, достаточно ознакомиться с техникой монтажа в интернете и приобрести специальный паяльник);
• низкая стоимость труб любых диаметров и комплектующих к ним.

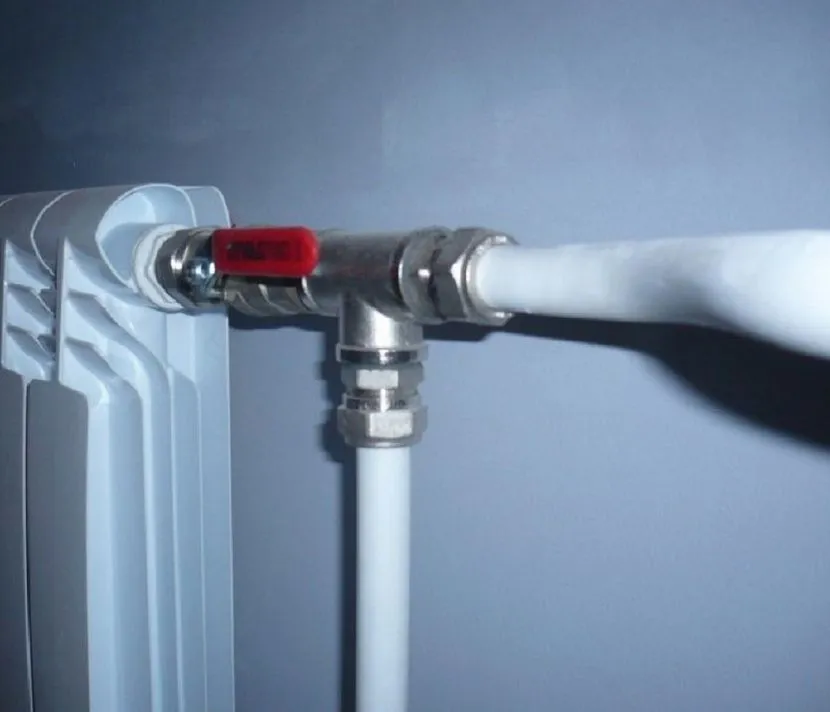

Надежное соединение элементов обеспечивают специальные элементы – фитинги. Если металлопластиковые трубы необходимо соединить с металлическими либо запорной арматурой, применяются фланцы или переходники на резьбовое соединение.

При монтаже отопительной системы из труб и фитингов, армированных стекловолокном, операция по зачистке этих элементов не требуется, что значительно убыстряет и упрощает работы.

Таким образом, металлопластиковые трубы являются оптимальным вариантом для самостоятельного монтажа отопительной системы. Главное – правильно подобрать необходимое количество и диаметр труб и комплектующих (фитингов).

Зависимость КПД отопления от диаметра трубопроводов

Полноценная работа энергетической системы зависит от критериев:

1. Свойства движимой жидкости (теплоносителя).
2. Материал труб.
3. Скорость потока.
4. Пропускное сечение или диаметр труб.
5. Наличие насоса в схеме.

Неверное утверждение, что чем больше сечение трубы, тем больше жидкости оно пропустит. В данном случае увеличение просвета магистрали будет способствовать понижению давления, и как следствие, скорости потока теплоносителя. Это может привести к полной остановке оборота жидкости в системе и нулевому КПД. Если в схему включить насос, при большом диаметре трубы и увеличенной длине магистралей его мощности может быть недостаточно, чтобы обеспечить нужный напор. При перебоях с электричеством применение насоса в системе просто бесполезно – отопление будет отсутствовать полностью, сколько не нагревай котел.

Для индивидуальных построек с централизованным отоплением диаметр труб выбирается такой же, как для городских квартир. В домах с паровым отоплением от котла требуется тщательно рассчитывать диаметр. Учитываются длина магистралей, возраст и материал труб, число включенных в схему водоподачи сантехприборов и радиаторов, схема отопления (одно-, двухтрубная). В таблице 1 представлены примерные потери теплоносителя в зависимости от материала и срока эксплуатации трубопроводов.

Таблица 1. Потери теплоносителя

Труба	Расход м3/час	Скорость м/с	Потери напора м/100м
Сталь новая 133х5	60	1,4	3,6
Сталь новая 133х5	60	1,4	6,84
ПЭ 100 110х6,6 (SDR 17)	60	2,26	4,1
ПЭ 80 110х8,1 (SDR 13,6)	60	2,41	4,8
Сталь новая 245х6	400	2,6	4,3
Сталь старая 245х6	400	2,6	7,0
ПЭ 100 225х13,4 (SDR 17)	400	3,6	4,0
ПЭ 80 110х16,6 (SDR 13,6)	400	3,85	4,8
Сталь новая 630х10	3000	2,85	1,33
Сталь старая 630х10	3000	2,85	1,98
ПЭ 100 560х33,2 (SDR 17)	3000	4,35	1,96
ПЭ 80 560х41,2 (SDR 13,6)	3000	4,65	2,3
Сталь новая 820х12	4000	2,23	0,6
Сталь старая 820х10	4000	2,23	0,87
ПЭ 100 800х47,4 (SDR 17)	4000	2,85	0,59
ПЭ 80 800ъ58,8 (SDR 13,6)	4000	3,0	0,69

Чересчур маленький диаметр трубы неизбежно приведет к образованию высокого напора, что вызовет повышенную нагрузку на соединительные элементы магистрали. Кроме того, отопительная система будет шумной.

Критерии выбора паяльника

При выборе паяльника следует обратить внимание на следующие моменты:

Электрическая мощность

Это важно для определения скорости нагрева компонентов и их диаметров. Он влияет на максимальное и минимальное время сварки. Бытовой паяльник обычно используется для монтажа водопроводных труб с внутренним диаметром от 15 до 40 мм (или от 0,5 до 1,5 дюйма)

В отдельных случаях может потребоваться установка 2″ (50 мм). Профессиональные инструменты используются для соединения 50-миллиметровых и более крупных профилей (свыше 100 мм)

Бытовой паяльник обычно используется для монтажа водопроводных труб с внутренним диаметром от 15 до 40 мм (или от 0,5 до 1,5 дюйма). В отдельных случаях может потребоваться установка 2″ (50 мм). Профессиональные инструменты используются для соединения 50-миллиметровых и более крупных профилей (свыше 100 мм).

Специалисты советуют для определения необходимой производительности устройства максимальный диаметр сопла в миллиметрах умножить на 10. Таким образом, для бытового использования достаточно приобрести сварочный аппарат мощностью 500 Вт. Лучшим вариантом будет покупка устройства мощностью 800 Вт. Для профессионального использования приобретите устройство мощностью до 2 кВт.

Комплектация устройства

В комплект паяльника входит набор из нескольких насадок. В бюджетных наборах их будет не более четырех: DN 15;20;25 и 32 мм. Этого вполне достаточно для монтажа внутреннего водопровода квартир, коттеджей или для их ремонта. Тип сварочной насадки зависит от формы нагревателя. В случае меча и круглого нагревателя поставляются так называемые “двойные форсунки”.

Стержневые (цилиндрические) модели нагревателей используются с шайбами в форме скобы.

Для поддержания их рабочего состояния на их поверхность наносятся антипригарные материалы, лучшим из которых считается металлизированный тефлон. Со временем покрытие истирается, и полипропилен прилипает к металлу. Это может ухудшить качество сустава. Поэтому опытные мастера тщательно следят за состоянием форсунок и своевременно их заменяют.

Как выбрать паяльник от лучших производителей

Приобретая аппарат для сварки полипропиленовых водопроводных труб, важно понимать, что его качество и стоимость напрямую зависят от производителя. Учитывая их значительное количество на отечественном рынке, у покупателей всегда возникает вопрос: “продукцию какой компании лучше купить?”. Всегда пользуются спросом модели немецкой фирмы Rotenberger, традиционно высокого качества, безупречно работающие в течение многих лет

Чешские паяльники Dytron ценятся профессионалами за отличное качество и функциональность

Всегда пользуются спросом модели немецкой фирмы Rotenberger, традиционно высокого качества, безупречно работающие в течение многих лет. Чешские паяльники Dytron ценятся профессионалами за отличное качество и функциональность.

Стоимость европейских брендов не всем по карману. С другой стороны, многолетняя эксплуатация без необходимости нести расходы на ремонт или покупать новое устройство окупается, особенно если речь идет о его профессиональном использовании.

Свойства российских моделей Eliteh и СПЕЦ, турецких Valtec, Candan, Cobra уступают немецким и чешским. Их преимущество – доступные цены. Для домашней работы, не связанной с высокой интенсивностью нагрузки прибора, это вполне разумное приобретение.

На российском рынке наиболее распространена китайская продукция. Качество этих продуктов невысокое, но они недорогие. При соблюдении инструкции по эксплуатации эти паяльники могут прослужить в течение гарантийного срока, а если повезет, то и немного дольше. Выбирая из “китайцев”, отдавайте предпочтение паяльникам Sturm, Fora.

Как обеспечить герметизацию места прорыва

Если прорвало трубу отопления и приезд аварийной службы затягивается, то точка вытекания воды должна быть временно загерметизирована. Для этого понадобится любой кусок резины (например, от старой камеры) и винтовой хомут.

Вне зависимости от того, какая труба используется для отопления, в случае прорыва можно делать следующее:

1. Обернуть поврежденные участок несколькими слоями ленты из резины, а затем зафиксировать заплатку хомутами.
2. При отсутствии хомутов может быть использована толстая проволока или шнур.
3. Последним этапом герметизации тепловой трубы или батарей является намотка нескольких слоев ткани высокой плотности и наложение липкой ленты (например, скотча).

Поскольку давление воды активно воздействует на место, где трубу прорвало, то такие действия помогут на некоторое время приостановить разлив теплоносителя

При выборе труб для отопления важно отметить, что как нержавеющие, так и оцинкованные изделия очень прочны, но могут дать течь неуплотненные резьбовые соединения

Решить проблему течи из трубы отопления до замены аварийного участка можно при помощи хомута

Расчет тепловой мощности системы отопления

Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.

Теплотехнический расчет дома

Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.

Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.

В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.

Теплотехнический расчет с учетом тепловых потерь дома

Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.

Более детально для данных теплопотерь используют следующие данные:

• Толщину и материал стен, покрытий.
• Конструкцию и материал кровельного покрытия.
• Тип и материал фундамента.
• Тип остекления.
• Тип стяжек пола.

Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:

Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:

Qт — тепловая нагрузка на помещение.

V — объем обогреваемого помещения (ширина × длина × высота), м³.

ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.

K — коэффициент тепловых потерь строения.

860 — перевод коэффициента в кВт×ч.

Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:

K	Тип конструкции
3 — 4	Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа.
2 — 2,9	Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши.
1 — 1,9	Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей.
0,6 — 0,9	Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией.

Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.

Некоторые нюансы

Прежде чем приступать к реализации плана по обустройству отопления из металлических труб без радиаторов, стоит учесть некоторые тонкости. В первую очередь следует позаботиться о заготовке материалов и подобрать ее конфигурацию. Достать материал не должно быть сложно. Лучше всего закупить стальные трубы большого сечения.

Дополнительно сэкономить на материалах можно, если поискать трубы нужного размера и диаметра в пункте приема металлолома – там обязательно найдется что-нибудь подходящее.

Что касается основных характеристик материалов, то важнейшей из них считается теплоотдача. Исходя из этого параметра, определяется мощность отопительного прибора. Для дальнейших расчетов воспользуемся данными, характерными для стандартных чугунных радиаторов.

Рассчитать мощность отопительного прибора можно с учетом следующих факторов:

• масса радиатора;
• масса теплоносителя в батарее;
• площадь поверхности отопительного прибора;
• теплопроводность материала.

Сравнивая параметры чугуна и стали, можно сделать выводы, что они мало чем отличаются.

Принцип расчетов

Составляя проект отопления частного дома, специалист ориентируется на оптимальные показатели, которых необходимо достичь при создании новой системы. К примеру:

• Скорость движения воды в системе не должна превышать 1,5 м/сек. Оптимальный вариант – от 0,3 до 0,7 м/сек.
• Степень охлаждения водяного теплоносителя (температурная разница в воде, входящей в котел и выходящей из него) должна находиться в диапазоне 15-20 градусов.
• Количество тепла, требуемое системе, должно равняться общей мощности всех радиаторов (берется максимальный показатель по паспорту). На обогрев 10 кв. метров площади утепленного помещения необходим 1 кВт плюс запас в 15-20%.

Виды движения теплоносителя

Скорость перемещения потока горячей воды в трубах – один из важных параметров, который позволяет высчитать диаметр деталей. Рекомендуемое движение варьируется от 0,26 до 1,4 м/сек. Уже при 1,5 снижается теплоотдача и увеличивается шум в инженерной сети. Существуют 2 вида, в которых надо разобраться.

Варианты размера труб Источник prootoplenie.com

Конвекционный

Вариант с естественной циркуляцией подходит для твердотопливных котлов. Принцип работы основан на физических законах. Плотность холодной жидкости меньше, чем у горячей. Прохладная влага, стекая по трубе, вытесняет теплую вверх. Скорость перемещения в таких сетях – 0,2 м/сек.

Небольшой поток перемещения при конвекционной циркуляции становится причиной образования пробок воздушных и снижению объема переносимого тепла. Решить проблемы помогут бак расширительный и краны Маевского.

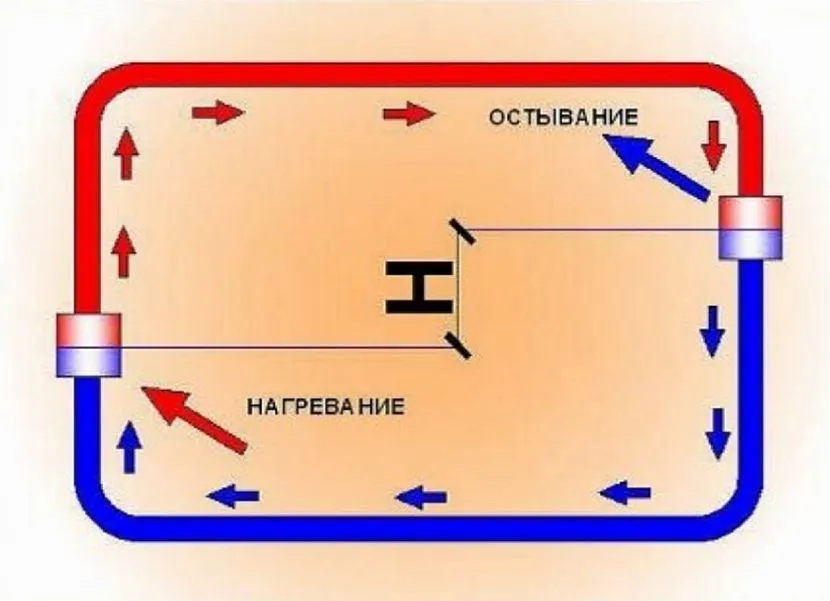

Система с конвекционным движением Источник aniko-gas.ru

Диаметр деталей для отопления с конвекционной циркуляцией должен совпадать с выходным патрубком котла. Самое большое стартовое сечение выдерживают до первой развилки. При разводке постепенно уменьшают размеры труб. В последнем узле характеристики элементов варьируются в пределах 16-19 мм.

Принудительный

В контуре циркуляцию осуществляют при помощи насоса и коллектора, которые входят в конструкцию котла (газового, электрического). Пользователь может самостоятельно контролировать скорость теплоносителя. В инженерных сетях поддерживаются параметры в пределах 0,7-1,2 м/сек.

В вариантах с циркуляцией принудительной целесообразно использовать трубы небольшого диаметра. В контуре с малым объемом быстрее и легче греть воду, что увеличивает КПД конструкции. Установка и маскировка тонких деталей намного проще, чем толстых аналогов.

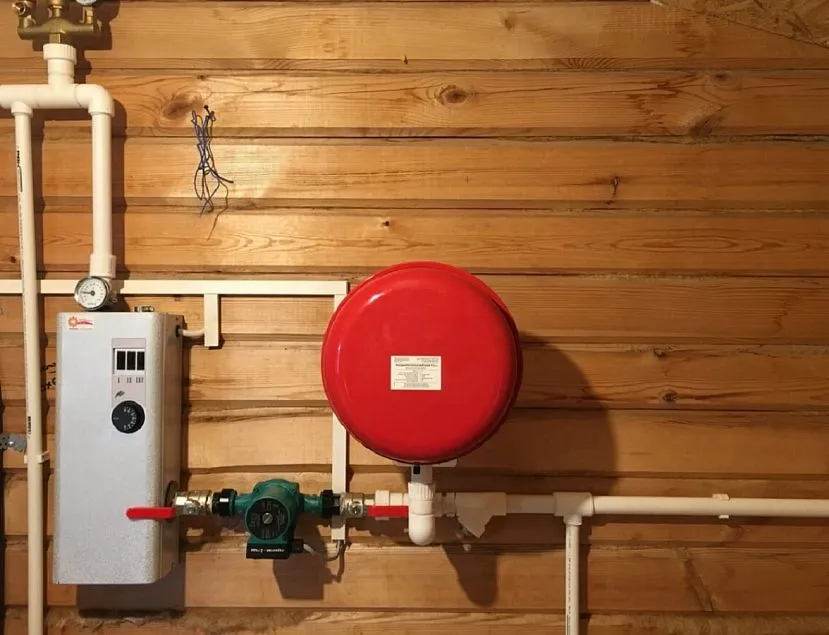

Принудительная циркуляция в системе Источник eco-kotly.ru

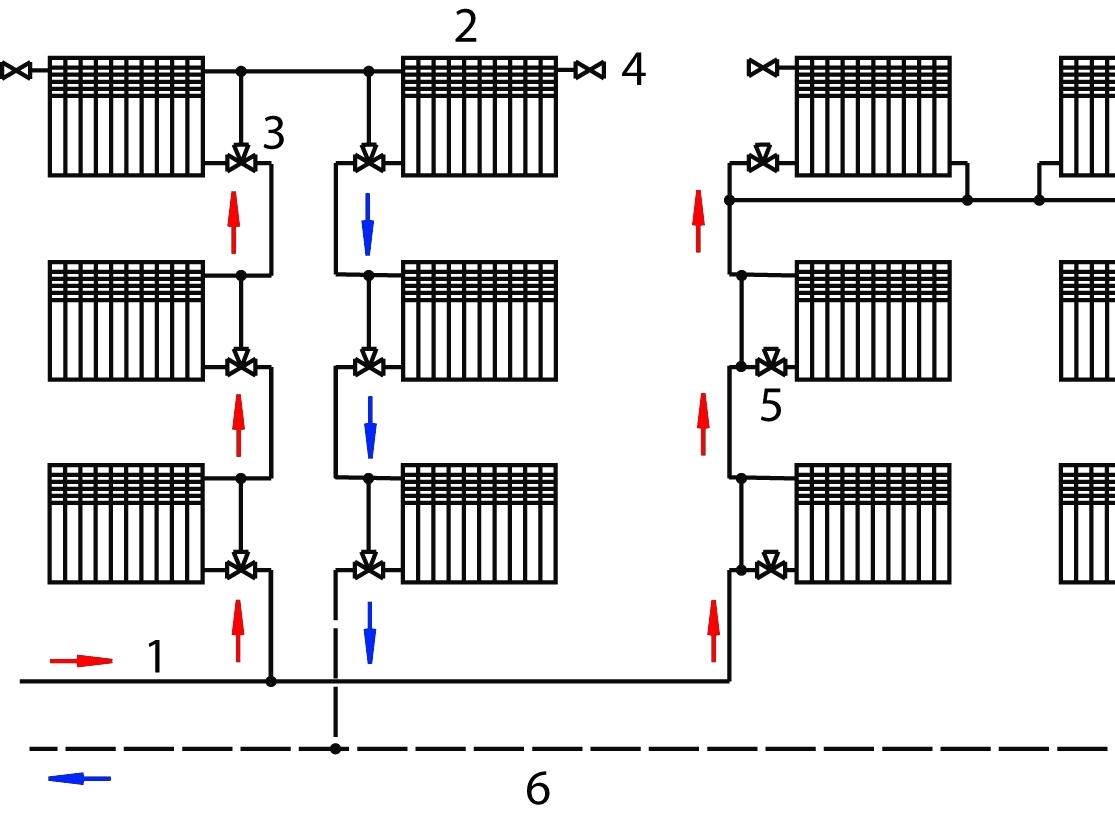

Сечение сетей с циркуляцией принудительной часто зависит от схемы подсоединения обогрева. Размер при лучевой подводке от оборудования к трубам – 19 мм, при однотрубной и двухтрубной – 25 мм. Параметр не является окончательным и рассчитывается по характеристикам котла и коттеджа.

Расчет отопительного коллектора и монтажных гильз

Отопительный коллектор

Вышеописанная технология вычислений может быть применена для всех видов теплоснабжения – однотрубного, двухтрубного и коллекторного. Однако для последнего необходимо сделать правильный расчет диаметра коллектора отопления.

Этот элемент отопления необходим для распределения теплоносителя по нескольким контурам. При этом расчет правильного диаметра коллектора отопления неразрывно связан с вычислением оптимального сечения трубопровода. Это следующий этап проектирования системы теплоснабжения.

Схема расчета коллектора

Для вычисления диаметра отопительного коллектора необходимо сначала рассчитать сечение труб по вышеописанной схеме. Затем можно воспользоваться достаточно простой формулой:

М0=М1+М2+М3+М4

Где М0 – искомый диаметр коллектора, М1, М2, М3, М4 – диаметры подключаемых трубопроводов.

При определении высоты и оптимального расстояния между патрубками применяется принцип «трех диаметров». Согласно ему удаленность труб на конструкции должна составлять 6 радиусов каждой. Общий диаметр отопительного коллектора также равен этому значению.

Гильза для монтажа труб отопления

Но кроме этого компонента системы нередко приходится применять дополнительные. Как узнать диаметр гильзы для труб отопления? Только выполнив предварительный расчет сечения магистралей. Кроме этого нужно учитывать толщину стен и материал их изготовления. От этого будет зависеть конструкция гильзы, степень ее теплоизоляции.

На значение диаметра гильзы для труб отопления влияет материал изготовления стены, а также трубы

Важно учитывать возможную степень расширения при нагреве поверхности. Если диаметры пластиковых труб теплоснабжения составляют 20 мм, то такой же параметр у гильзы должен быть не менее 24 мм

Какие диаметры бывают

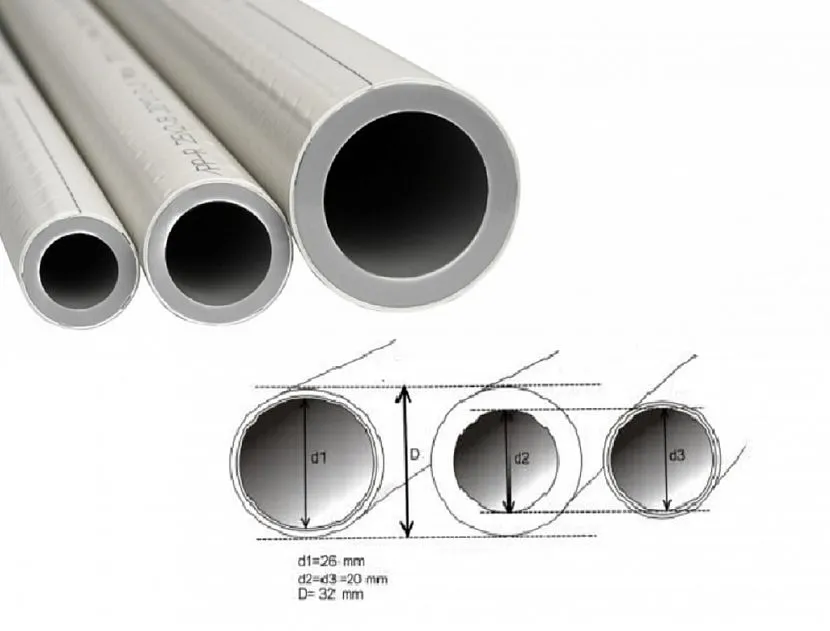

В технических параметрах отопительных труб используют разные виды сечения. При учете монтажных конструкций и занимаемой площади берут внешний диаметр со стенками. Внутренние характеристики указывают размер просветов, поэтому подходят при расчете пропускной способности сети. Условный вариант является усреднением в большую сторону пространства внутри.

В магазинах трубы помечают по наружному сечению, часто в дюймах (25,4 мм). Внутренние параметры варьируются в зависимости от толщины стенок, материала и назначения детали. Внешние характеристики у стальных шовных моделей на 3-4 % толще, чем у полимерных и бесшовных конструкций. Медные виды самые тонкие, меньше остальных на 1-2 мм.

Разбор популярных видов Источник alchevsk.ua

Размер труб для отопления влияет на задачи, которые элемент должен выполнять. Параметры популярных диаметров варьируются от 16 до 40 мм:

• 16. Используют для подсоединения одной или двух батарей.
• 20. Уместны при монтаже 1 радиатора или группы до 5 шт. Общая предельная мощность – 7 кВт.
• 25. Модели применяют для установки отопительных конструкций тупиковой схемы разводки.
• 32. Используют для обустройства инженерной сети целого этажа или коттеджа, общей пропускной способностью до 19 кВт.
• 40. Подходит для 20 батарей, мощностью до 30 кВт.

От выбора сечения отопительных труб зависит пропускные возможности системы, гидро- и теплопотери. Необъемный теплоноситель быстро греется, а маленький размер обеспечивает лучшее сопротивление и низкий шум. Элементы небольшого диаметра по стоимости дешевле, чем крупные. Слишком компактные модели создают усиленную нагрузку на арматуру, что приводит к порывам.

Порядок расчета сечения магистралей теплоснабжения

Размеры труб

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Q=(V*Δt*K)860

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Коэффициент К	Степень теплоизоляции здания
3-4	Минимальная теплоизоляция
2-2,9	Минимальное утепление фасада – облицовка кирпичом.
1-1,9	Средний уровень теплоизоляции
0,6-0,9	Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Q=(47*43*1.1)/860=2.585 кВт/час

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Материал изготовления труб отопления

Конструкция полимерных труб

Помимо правильного выбора диаметров трубы для теплоснабжения нужно знать характеристики их материала изготовления. Это скажется на тепловых потерях системы, а также на трудоемкости монтажа.

Следует помнить, что расчет диаметров отопительных труб выполняется только после выбора материала их изготовления. В настоящее время для комплектации систем теплоснабжения применяют несколько типов трубопроводов:

• Полимерные. Они изготавливаются из полипропилена или сшитого полиэтилена. Отличие заключается в дополнительных компонентах, добавляемых в процессе производства. После выполнения расчёта диаметра полипропиленовых труб для теплоснабжения нужно правильно подобрать толщину их стенки. Она варьируется от 1,8 до 3 мм в зависимости от параметров максимального давления в магистралях;
• Стальные. До недавнего времени это был самый распространенный вариант обустройства отопления. Несмотря на свои более чем хорошие прочностные характеристики стальные трубы имеют ряд существенных недостатков – сложный монтаж, постепенное ржавление поверхности и повышенная шероховатость. В качестве альтернативы можно применять трубы, изготовленные из нержавеющей стали. Одна их стоимость на порядок выше «черных»;
• Медные. По техническим и эксплуатационным характеристикам медные трубопроводы являются оптимальным вариантом. Они характеризуются достаточным растяжением, т.е. если в них замерзнет вода – труба некоторое время будет расширяться без потери герметичности. Недостаток – высокая стоимость.

В видеоматериале можно ознакомиться с примером расчета диаметра труб в зависимости от оптимальной скорости потока теплоносителя:

Итог

Если у нас частный дом или квартира, автономное отопление не более чем на 5-8 радиаторов и на 2-3 развилки, мы легко можем рассчитать всё сами. Нам понадобиться знать, в какой мере мощная каждая отопительная точка, потери тепла в помещении и хорошая таблица для подбора диаметра трубы.

Однако, как уже стало понятно, рассчитать сложную многоуровневую систему с многочисленными стыками и развилками доверьте опытным специалистам. Ну, а если Вы всё же решились сделать всё сами, то хотя бы почитайте статьи, такие как наша и проконсультируйтесь у специалистов.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
