Колпаковая печь для отопления дома и бани: пошаговая инструкция по изготовлению печи своими руками + схемы и фото порядовок

Принцип действия

До того, как начала применяться колпаковая система для отопления дома, были наиболее востребованы канальные сооружения. Нагретый воздух вместе с отработавшими газами поднимались по каналу вверх, осуществляя нагрев его стенок. Далее дым поступал в дымоход и выводился наружу из-за действия искусственной тяги.

Обратите внимание! Система нагревалась неравномерно и быстро остывала, из-за чего спустя некоторое время нарушалась целостность кладки. Ещё одним недостатком этого способа было большое количество образовывающейся сажи

При работе колпаковой печки движение горячего воздуха происходит само по себе: его выталкивает новая порция газа. По сути, любая такая система — двухколпаковая печь, так как в ней всегда присутствует два колпака, которые находятся либо рядом, либо друг над другом. В них задерживаются горячие газы. Обе полости соединяются перемычкой, по которой происходит циркуляция горячего воздуха.

Первый колпак отходит непосредственно от топки. Поступающий в него воздух задерживается и не может двигаться вверх. После этого в зависимости от степени нагревания стенок колпака газ либо отдает тепло и охлажденный попадает снова в топку, где повторно нагревается, либо поступает во второй колпак. Вторая полость служит для создания тяги и более равномерного нагрева.

Данная система таким образом сама регулирует температуру и режим горения, увеличивая или уменьшая пламя в зависимости от того, будет направлено движение газа во второй колпак или в топку.

Обратите внимание! Благодаря постоянно находящемуся в контуре горячему воздуху, который не покидает его, пока максимально не отдаст тепло, КПД печки возрастает до 93%

Колпаковая печь Кузнецова своими руками

Чтобы создать такую конструкцию своими руками, следует знать о свойствах системы свободного движения газов:

• Газ полностью заполняет помещение любого объема. Таким образом, колпак можно изготавливать любой формы и размера.
• Каждое горизонтальное сечение стен колпака нагревается до одинаковой температуры.
• Источник, дающий тепловую энергию, можно произвольно располагать в нижней части колпака.
• Возможность одновременно применять несколько источников, обеспечивающих теплом.

Если печь своими руками возводят впервые, не рекомендуется использовать для этого свой проект. Это довольно сложно и при этом часто возникают ошибки. Лучше воспользоваться готовыми чертежами, которых в интернете очень много. Сразу сложные проекты выбирать не следует, лучше начать с простых конструкций.

Начинать складывать сооружение нужно со строительства фундамента и подойти к этому процессу необходимо со всей ответственностью, иначе конструкция может покоситься или треснуть. Поэтому основа для нее должна быть твердой, чтобы выдержать большой вес сооружения.

Печной фундамент из бетона лучше всего закладывать при строительстве дома. Шириной он должен быть на 10 см больше самой печи. Довольно сложно самостоятельно встраивать печь в готовый дом. Лучше всего, если это будут делать профессионалы.

Следует обратить внимание на то, печной фундамент не следует связывать с основным, чтобы впоследствии печь не повело в сторону или не разорвало

Что необходимо для возведения печи Кузнецова своими руками

Чтобы сложить колпаковую печь Кузнецова своими руками, следует запастись подробными схемами и чертежами. Существует более 150 вариантов такого сооружения с подробными инструкциями и чертежами по их возведению.

Для строительства будет нужна порядовка – это пошаговая инструкция, на которой показана поэтапная выкладка каждого кирпичного ряда в отдельности

Новичкам крайне важно придерживаться порядовки и ничего не менять при сооружении конструкции

Для строительства потребуются следующие материалы:

• Кирпич огнеупорный для топливника.
• Огнеупорная глина.
• Металлическая проволока.
• Печное литье: задвижка, топочная и поддувальная дверка, колосниковая решетка, очажная плита.
• Кирпич для наружной кладки.
• Очищенный песок. Перед тем как замесить раствор, его необходимо просеять через сито. Лучше всего использовать горный песок, в котором очень мало примесей.
• Стальной уголок.

Вместо глины и песка можно использовать готовый печной раствор, продаваемого в специализированных магазинах. Такая покупная смесь состоит из правильных пропорций. Чтобы печь прослужила довольно долго, все материалы должны быть высокого качества.

Тонкости кладки колпаковой печи Кузнецова

Профессионалам довольно просто выложить печь своими руками, а вот новичкам это покажется достаточно сложным процессом. Главное, чтобы при кладке колпаковой печи Кузнецова порядовка играла первостепенную роль.

Существует несколько нюансов, которых нужно придерживаться при строительстве сооружения:

• В процессе нагревания кирпич начинает расширяться. Именно поэтому огнеупорная оболочка должна со всех сторон иметь пустое пространство.
• Каждый третий ряд кладки из кирпича следует прокладывать металлической проволокой для усиления связки.
• Печные металлические элементы устанавливают с учетом их расширения, возникающего при высоких температурах. Кирпич и металл необходимо разделять специальной прокладкой.
• После того как сооружение будет готово, кирпич необходимо обработать огнеупорным составом.
• Обжиг печи рекомендуется начинать с небольшого нагрева и постепенно увеличивая его интенсивность.

Печь Кузнецова своими руками: чертежи порядовки и описание кладки печи

И. В. Кузнецов с 1962 года занимается проектированием, изготовлением и усовершенствованием печей. За это время было изобретено более 150 различных конструкций, каждая из которых стремилась к абсолютному показателю эффективности – 95% КПД. В этой статье мы расскажем, как делать печь Кузнецова своими руками. Фото 1 Печь Кузнецова

Принципиальная особенность разработки заключается в системе разделения газов на холодный и горячий потоки. За счет уникального колпакового строения печи горячий воздух задерживается внутри, а холодный выводится по отдельному каналу в дымоходную трубу. Учитывая то, что в колпаке поддерживается более высокая температура горения, а тепло распределяется равномерно по корпусу, коэффициент полезного действия достигает своего пика. Для сравнения, КПД обычных печей составляет 30-35%, твердотопливных котлов – 80%, пиролизных – 85%.

Невысокая производительность большинства твердотопливных агрегатов объясняется тем, что теплый воздух выходит вместе с продуктами горения в трубу. Помимо того, что оставшегося объема не всегда хватает для полноценного нагрева, быстро выходящие дымовые газы еще более снижают тепловой порог. В некоторых конструкциях эту проблему пытаются решить увеличением (удлинением) дымоходной трубы, но тогда существует риск снижения тяги и, как следствие, уменьшения КПД. Создание такого агрегата, который бы обеспечил полноценную тягу и увеличил теплопередачу, и стал основной целью конструктора Кузнецова.

Видео 1 Строительство отопительной печи по системе Кузнецова

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.





















  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

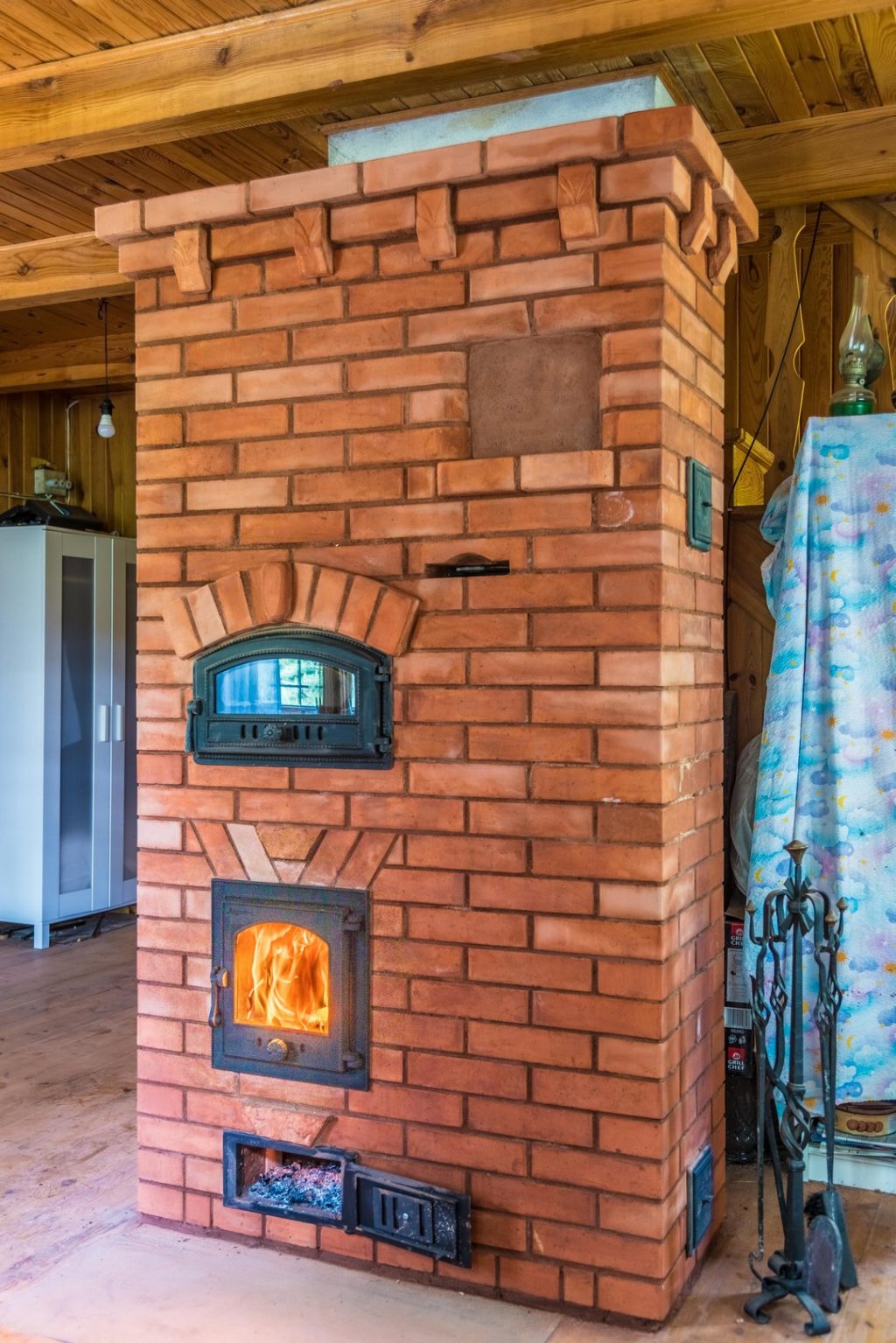

Колпаковая печь

1. Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
2. Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
3. Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
4. Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
5. Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
6. Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
7. Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
8. Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
9. В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
10.  Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
11. Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

1. Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
2. Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
3. Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

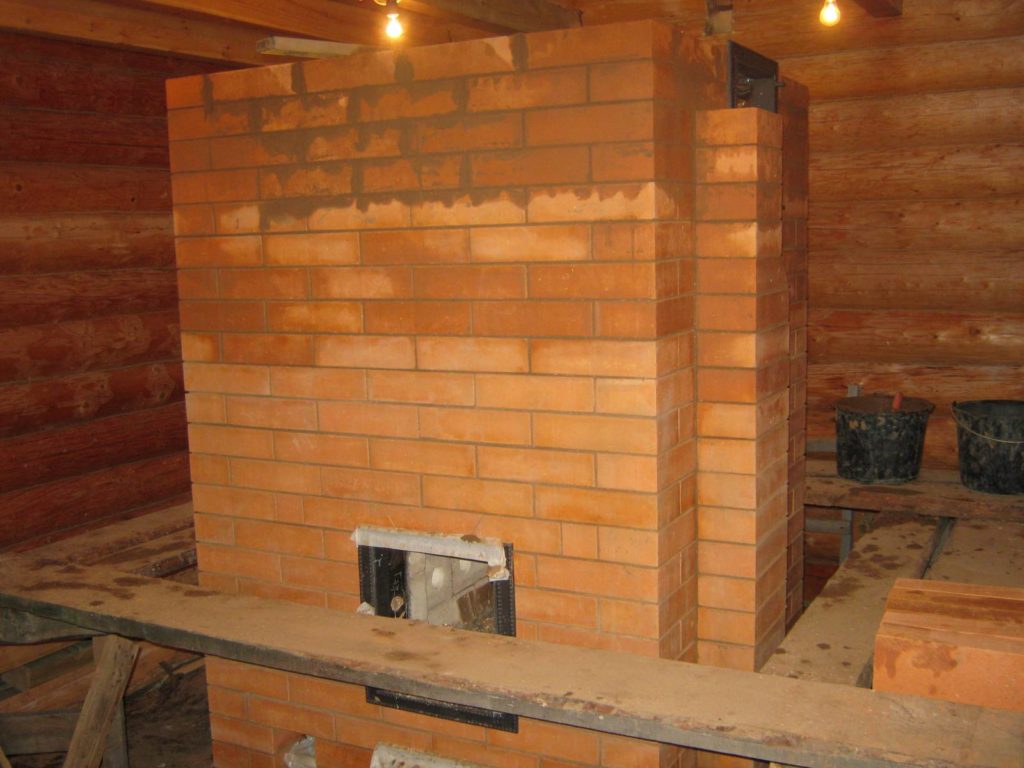

Колпаковая печь для отопления дома

Возведение фундамента колпаковой печи

Схема фундамента печи.

Для того чтобы построить фундамент для печи своими руками, вам потребуются следующие материалы и инструменты:

• совковая лопата;
• штыковая лопата;
• цементный раствор (3 части песка, 1 часть цемента);
• песок;
• армирующий прут среднего размера;
• деревянная опалубка;
• полиэтиленовая пленка.

Создание фундамента начинается с выкапывания ямы нужного периметра, например, 1,5х1 м (размеры можно увеличивать, соблюдая при этом пропорции). На дно ямы насыпается слой песка толщиной 15 см и оставляется на 2 суток для того, чтобы он успел осесть. Это сделает печь более устойчивой. Опалубку лучше всего делать из фанеры, однако если ее нет, можно использовать и старые двери, ненужные доски и другие деревянные изделия. На результате строительства это никак не сказывается.

Для армирования обычно используют прутья средней толщины, можно использовать и более тонкий прут, так печь нетяжелая и нагрузки будут незначительными.

Раствор должен заливаться медленно. При каждой возможности его необходимо перепахивать лопатой для удаления из него остатков воздуха, что позволит сделать его еще крепче. Как только раствор будет залит, его следует оставить затвердевать. Обычно этот процесс длится около недели, но в некоторых случаях полное затвердевание происходит через две-три недели. Торопиться не стоит, ведь чем лучше настоится фундамент, тем надежнее будет стоять печь.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

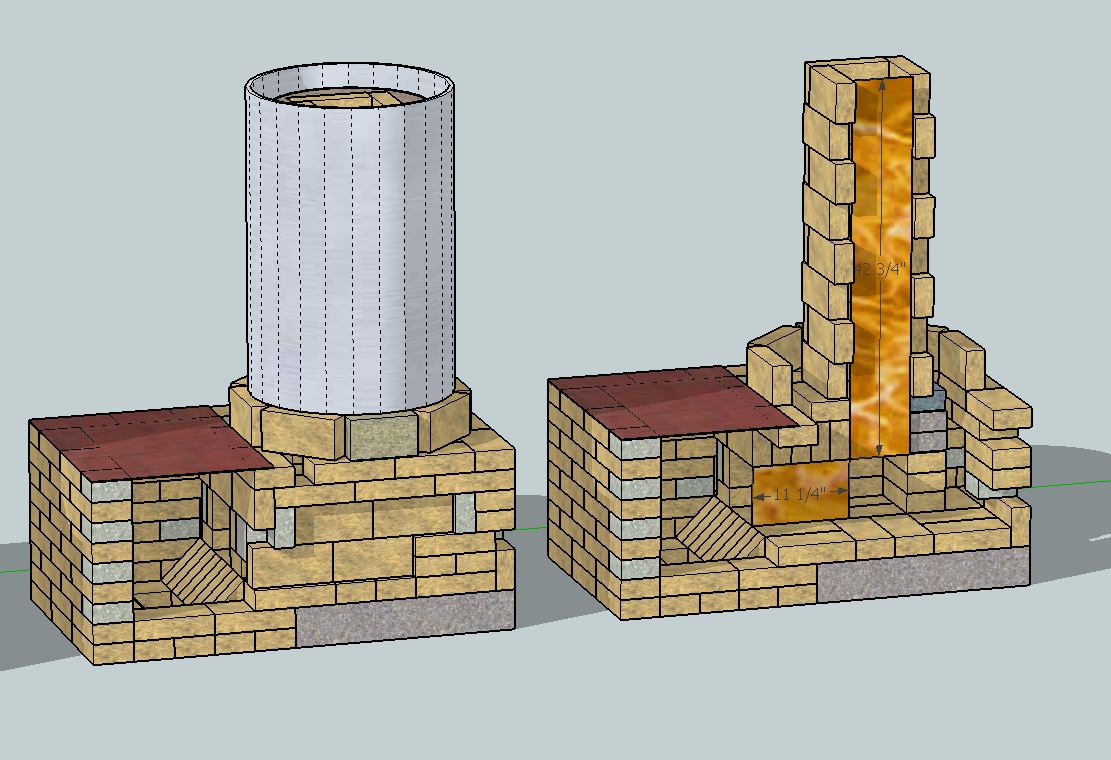

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Необходимые материалы

Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

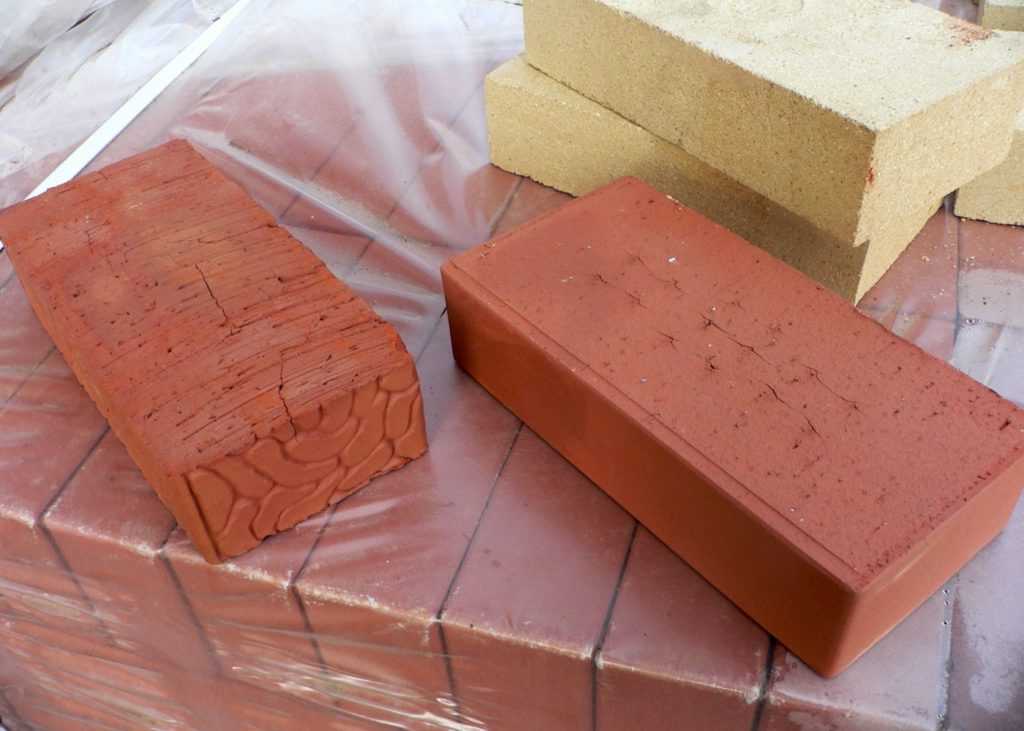

Огнеупорный кирпич

Материалы для строительства печи:

• огнеупорный кирпич — для строительства топки,
• мастика огнеупорная — для топки,
• керамический кирпич (марка минимум м150),
• цемент, песок и глина – для создания основания и кирпичной кладки,
• деревянный материал – для опалубки,
• бруски из дерева 50х50 – устанавливаются по углам для ровной кладки,
• металлические уголки, арматура, проволока, пластины,
• специальная фольга на основание,

Инструменты для строительства “Кузнецовки”:

• дрель с венчиком для замешивания раствора,
• лопата совковая и штыковая,
• мастерок,
• большая или маленькая болгарка,
• большой строительный уровень,
• рулетка,
• молоток каменщика,
• ёмкость для раствора,
• пила (ручная или электропила).

Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.

Видео руководство

Суть работы таких систем достаточно проста: горячий газ циркулирует не при воздействии вытяжной трубы, а из-за тяжести газов. Иными словами, если соответствовать простейшим физическим законам, горячие газы, имеющие меньший вес, собираются под сводом колпака, в то время как холодные (а, следовательно, и тяжелые) остаются снизу. В связи с взаимодействием этих газов внутри колпака образуется «зона» турбулентности, благодаря чему стенки конструкции эффективнее впитывают тепловую энергию. Собственно, газ здесь и является основным переносчиком тепла.

Дабы закрепить знания об этой печи, а также подчеркнуть ее особенность, ниже мы привели ее отличительные черты.

1. Полифункциональность, внушительный показатель эффективности.
2. Довольно высокий КПД.
3. Приятная «внешность», эстетичность.
4. Простота в эксплуатации, отсутствие необходимости в регулярной чистке каналов.
5. Долговечность.

Большинство владельцев печей, равно как и опытных профессионалов, убеждено: печь колпакового типа по праву считается одним из качественнейших и эффективнейших отопительных приборов, которые когда-либо создавались.

Ну что ж, с конструктивными особенностями мы разобрались, теперь – непосредственно к строительному процессу!

Что такое колпаковая печь

Это один из вариантов доработанной конструкции обычной печи. Сначала такой принцип действия использовался для работы промышленных агрегатов. С середины прошлого века колпаковый тип отопления начал распространяться и в частных домах.

Сейчас колпаковые печи считаются наиболее пригодным вариантом для эксплуатации. При постройке они не требуют сложного расчета высоты дымохода для создания искусственной тяги. Процесс растопки и нагревания проводится значительно быстрее, чем, например, у канальной печи.

Основное отличие от последней заключается в способе отведения дыма: канальная печь вытягивает отработавшие газы за счёт дымохода наружу, а колпаковая, наоборот, выталкивает дым. Благодаря этому снижается скорость его движения в дымоходе и соответственно увеличивается КПД (примерно до 93%). Также снижается риск задувания пламени и отравления угарным газом.

Русские строители всегда славились мастерством кладки печей. Лучшим существующим вариантом выполнения такой печи является конструкция, предложенная Кузнецовым. Секрет заключается в использовании гладких кирпичей, раствора из глины и особой схеме расположения, при которой кирпичи делят пространство на несколько полостей, являющимися колпаками.

Принцип действия колпаковой конструкции

Ранее, до открытий Кузнецова, отопление было канальным, то есть горячий воздух из топки поднимался вверх внутри устройства, нагревая его стенки. Отдавая тепло кирпичам, газы охлаждались и под действием тяги уходили в трубу. Со временем в связи с неравномерным нагревом возникали трещины, и кладка требовала ремонта. Минусы канального нагрева – быстрое остывание, большое количество сажи.

Движения газов, по теории Кузнецова, происходит свободно. Горячий воздух внутри сооружения задерживают два колпака, расположенные или один над другим, или рядом. Существую варианты с отверстиями в середине куполов. Оба элемента соединены посредством так называемого «сухого шва» — свободного пространства, необходимого для циркуляции газов.

Схема движения газов в колпаковой печи

Когда топливо сгорает, горячие газы поступают под первый колпак, соединенный напрямую с топкой. Расширяясь, они не могут двигаться вверх и останавливаются в ограниченном пространстве, где со временем охлаждаются, либо поступают вниз, снижая тягу и задерживая процесс горения. Таким образом, регулировка температуры и мощности горения происходит самостоятельно.

Второй колпак создает дополнительную тягу, в результате чего сначала происходит полное сгорание твердого топлива, а полученное тепло сохраняется благодаря пиролизным газам, скопившимся под сводом. Благодаря тому, что раскаленный воздух не улетучивается моментально, а циркулирует внутри устройства, КПД источника тепла достигает 93%. Кроме этого, происходит ощутимая экономия топлива (брикетов, дров или угля), а осаждение сажи сводится к минимуму.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   Печь с варочной поверхностью

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания. Варочная печь

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Расчёт печи Кузнецова

«Кузнецовка» — очень сложный отопительный прибор и попытки рассчитать его и спроектировать самостоятельно ни к чему хорошему не приведут. Следует просто выбрать из всех имеющихся вариантов наиболее подходящий для себя — автор из своих наработок тайны не делает. Если в характеристиках понравившейся модели не указана мощность теплоотдачи, её можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый кв. м её поверхности отдаёт примерно 500 Вт тепла.

Печь ОВИК-9, порядок изготовления которой мы будем рассматривать, при размерах 1015х630х2100 мм обладает мощностью теплоотдачи в размере 3,6 кВт.

Модель ОВИК-9: общий вид
