Чем хорош сшитый полиэтилен для отопления

Как производят полиэтиленовые трубы PEX

Конструктивные особенности: Трубы поставляются в бухтах и отрезками

Область применения: для хозяйственно-питьевого водоснабжения

Примечание: черного цвета, с синими продольными полосами, с пометровой разметкой.

— цена указана за 1м

Полиэтиленовые трубы приобретают всё большую популярность. На сегодняшний день они уже используются во многих сферах промышленного производства и народного хозяйства. Имея ряд преимуществ, они позволяют осуществлять работы по прокладке трубопроводов в более сжатые сроки. Купить трубы полиэтиленовые можно у нас.

Мы предлагаем качественные материалы оптом и в розницу. В нашем ассортименте вы найдете конструкции необходимого диаметра и длины для создания эффективной системы хозяйственно-питьевого водоснабжения. Все представленные у нас материалы предоставляются проверенным и надежным производителем. Качественная труба полиэтиленовая, цена которой доступна для каждого, отличается небольшим весом и долговечностью. Она совершенно не боится коррозии, неподвержена окислению и прекрасно сопротивляется осаждению солей на стенках.

Обращайтесь, и мы обеспечим оперативную и профессиональную доставку всего заказанного товара по Москве и Московской области. Труба полиэтиленовая, цена которой приятно удивит, всегда доступна в больших объёмах.

№3. Преимущества и недостатки PEX-труб

Назвать трубы из сшитого полиэтилена уникальным и революционным продуктом сложно, но преимуществ у материала, действительно, немало:

• сохранение эксплуатационных качеств в пределах широкого диапазона температур. Труба выдержит кратковременное понижение температуры до -500С и повышение до +1200С, плавится материал только при температуре +1500С. Помните, что оптимально эксплуатировать трубы при температуре 0…+950С – если изделие будет часто подвергаться воздействию критически высоких или низких температур, это скажется на его долговечности;
• устойчивость к перепадам давления, способность выдерживать давление в 4-10 атм (конкретное значение предельного давления зависит от вида трубы);
• гибкость. В трубах с различным методом сшивки показатели гибкости отличаются, но, в целом, остаются на высоте;
• высокая прочность, износостойкость;
• долговечность до 50 лет, при условии правильного монтажа и эксплуатации;
• стойкость к коррозии, бактериям, грибку, агрессивным химическим веществам, поэтому воздействие щелочей и кислот, растворенных в воде, материал легко перенесет;
• гладкость стенок обеспечивает отличные гидравлические показатели, которые со временем не ухудшаются, так как наросты на стенках практически не образуются;
• безопасность. Трубы PEX-A и PEX-B не выделяют никаких токсичных веществ, а вот трубы PEX-C запрещено использовать в некоторых европейских странах;
• эластичность. Если вода внутри трубы замерзнет, ее не разорвет;
• молекулярная память (у некоторых видов PEX-труб), которая позволяет материалу восстанавливать первоначальную форму;
• материал отлично поглощает шумы, что обеспечивает комфорт при эксплуатации;
• небольшой вес (погонный метр весит 0,1-0,15 кг);
• относительно несложный монтаж.

Среди минусов:

чувствительность к длительному воздействию солнечных лучей, поэтому трубы лучше прятать

Если речь идет о монтаже системы теплых водяных полов, то этот недостаток несущественен;
с защитным антидиффузным слоем при транспортировке необходимо обращаться предельно осторожно. Нетрудно догадаться, что его повреждения впустят в систему кислород и снизят ее долговечность;
способность пропускать кислород, который приводит к коррозии металлических элементов трубопровода

Чтобы нивелировать этот минус, производители делают защитное напыление;
диаметры труб из сшитого полиэтилена ограничены. В продаже невозможно найти изделия большого диаметра – их производство очень затратное, поэтому продукция уступает в конкуренции металлопластиковым или металлическим трубами. Именно поэтому назвать PEX-трубы универсальными нельзя;
если вода имеет повышенную степень минерализации, то риск образования наростов все же есть. В этом случае уместно использовать магистральные фильтры, иначе трубы быстро засоряться;
фиксация трубы и удержание приданной ей формы потребует чуть больше усилий, чем при работе с металлопластиковыми трубами.

Трубы из сшитого полиэтилена стоят, конечно, дороже чугунных или обычных полиэтиленовых труб, но все же вполне доступны, правда, потратиться придется еще и на соответствующие фитинги. Монтаж выполняется при помощи специального ручного инструмента

При этом очень и очень важно не повредить защитный слой

Можно сказать, что долговечность трубопровода будет зависеть от осторожности при работе, именно поэтому имеет смысл доверить монтаж сертифицированным мастерам

Маркировка

Для того, чтобы точно подобрать полипропиленовые изделия по эксплуатационным параметрам, следует внимательно изучать их маркировку.

Выделяют 4 основных класса по типовым областям использования:

1. Системы с подачей горячей воды до 60 ºС (1 класс).
2. Системы ГВС с температурой до +70 ºС (2 класс).
3. Напольный обогрев и радиаторы, в которых теплоноситель имеет показатель до 70 ºС (4 класс).
4. Радиаторные отопительные контуры с температурой до 90 ºС (5 класс).

На полипропиленовых изделиях для трубопроводов также указываются значения максимального и номинального рабочего давления. Маркировка различных фирм-изготовителей может отличаться в зависимости от стандартов, принятых в странах, где расположено производство.

Большая часть изделий на отечественном рынке имеет обозначения PN 10, PN 16, PN 20. PN — это номинальное значение давления выраженное в Барах (кг/см2). Обозначение PN 10 в маркировке говорит от том, что изделие способно выдерживать давление воды, равное 10 Барам, с температурой 20 ºС в течение всего периода эксплуатации.

Большинство маркировок содержит такую информацию:

• производитель;
• материал изготовления;
• диаметр и толщина стенок;
• нормативные документы (ГОСТы или отраслевые стандарты).

Способы соединения

Соединить части трубопровода при монтаже можно несколькими способами:

• компрессионными (обжимными) фитингами;
• прессовочными фитингами;
• электросварными фитингами.

Выбор конкретного типа соединения зависит от планируемых характеристик эксплуатации.

Для монтажа коммуникаций могут потребоваться следующие инструменты:

• Специальный труборез-ножницы. Труборез позволяет без прикладывания чрезмерных усилий разрезать трубы на участки нужного размера. При этом срез будет ровным, без заусенец, под углом в 90 градусов. Такой срез обеспечит высокое качество и надежность будущего стыка.
• Гидравлический пресс.
• Цанговый расширитель для увеличения диаметра трубы перед вводом фитинга.
• Плоскогубцы.
• Гаечные ключи для затягивания обжимной гайки.
• Фитинги.

При использовании электросварных фитингов понадобиться специальный сварочный аппарат. Его можно взять напрокат.

Соединение компрессионными фитингами

Монтаж труб из сшитого полиэтилена с использованием компрессионных фитингов проводят на водопроводных коммуникациях. Здесь потребуется минимум инструментов – достаточно трубореза и гаечного или разводного ключа.

Рекомендуем ознакомиться: Асбестоцементные трубы и их применение

Алгоритм работ следующий:

• Фитинг раскручивают и последовательно надевают на конец трубы обжимную гайку, разрезное кольцо.
• Разрезное кольцо устанавливают в 1 мм от края среза.
• Штуцер соединительной детали вставляют в трубу до упора.
• Аккуратно завинчивают обжимную гайку на фитинг, стараясь закрутить туго, но не пережать.

Благодаря пластичности полиэтилена дополнительной герметизации такое соединение не требует. Его можно быстро разобрать в случае необходимости.

Прессовочные фитинги

Использование пресс-фитингов исключает разборку коммуникаций без повреждения. Соединение получается надежным, но не разборным. для работы нужны цанговый расширитель, пресс-фитинг.

Порядок монтажа соединения:

• На приготовленный отрезок трубы надевают пресс-кольцо (пресс-гильзу), продвинув его от края.
• В трубу вставляют расширитель и растягивают ее до размера фитинга.
• Вынимают расширитель и на его место вставляют штуцер соединительной детали.
• Благодаря молекулярной памяти материала, труба сжимается и плотно обхватывает соединительный фитинг.
• Дополнительную фиксацию производят натягиванием пресс-кольца на край трубы, обжимают ее ручным прессом.

В этом соединении нет давления на место соединения извне. Качество и надежность обусловлены особыми свойствами самого сшитого полиэтилена.

Электросварное соединение

Электросварка на полиэтиленовых коммуникациях проводится только с использованием специальных фитингов.

Порядок работ:

• На подготовленные трубы надевают электросварную муфту.
• К контактам на фитинге подключают сварочный аппарат.
• Сварка происходит при нагреве материала до температуры в 170 градусов.
• Время нагрева выставляется автоматически, в зависимости от диаметра трубопровода. Если сварочный аппарат такой функции не имеет, то время сварки и температуру следует смотреть в документации к фитингу.
• По окончании процесса сварки аппарат отключают, соединению дают остыть.

Этот способ соединения является самым дорогим, но и самым надежным. Для эксплуатации трубопроводов на электросварных фитингах нет ограничений в температуре и давлении. Соединение получается прочнее самих труб.

Рекомендуем ознакомиться: SML труба и безраструбная чугунная канализация

Сшитый полиэтилен в строительстве — свойства труб и других изделий

В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.

Трубы из сшитого полиэтилена обладают уникальными свойствами

Что представляет собой материал

PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.

Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.

Основные свойства

PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.

PE-X не боится низких температур

Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.

Также можно выделит и некоторые другие его положительные качества:

• Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
• Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,

PE-X обладает «памятью» формы

• Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
• Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.

Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»

Недостатки:

• Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
• Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.

Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.

Материал применяется в качестве изоляции для кабелей

Область применения

Из сшитого полиэтилена чаще всего изготавливается следующая продукция:

• Всевозможные трубы для разных целей,
• Изоляция для кабелей,
• Элементы различных изделий конструкционного назначения.

PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.

В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.

PE-X трубы применяются для систем полива

Несколько слов о трубах

Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.

Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.

Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.

Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.

На фото — качественные PE-X трубы от польского производителя KAN

Ниже приведена стоимость труб из PE-X от некоторых известных производителей:

Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье

Провисание полипропиленовых трубопроводов

В результате температурных деформаций в пластиковых трубах создаются сильные напряжения, которые приводят к их провисанию, тресканию и утечке из системы теплоносителя.

Полипропиленовые трубы для отопления усиливают за счёт введения в их стенки алюминиевого слоя, который может располагаться:

• внутри трубы (сплошной слой);
• возле поверхности (сплошной слой);
• рядом с поверхностью (перфорированный слой).

Собирается контур отопления из полипропиленовых труб за счёт приваривания к ним фитингов специальным электрическим паяльником. Однако требуется учесть, что контур такого отопления будет неразборным. Конец трубы сверху и фитинг внутри нагревают электрическим паяльником, после чего торец трубы запускается в фитинг на требуемую глубину и жёстко фиксируется руками на 4-20 сек, чтобы материал хорошо спаялся и стык получился прочным и герметичным.

 За счёт этого удается качественно выполнить соединение.

Перед сборкой полипропиленового контура отопления, требуется хорошо изучить советы профессионалов и произвести несколько пробных паек!

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

 Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Расчет позволяет узнать:

• расход теплоносителя всего контура отопления в кг/с;
• потери напора в контуре;
• потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Виды труб

Различные характеристики материала обуславливают сферу его использования. Производители предлагают несколько видов труб, предназначенных для разных типов систем.

Универсальные

Изделия, пригодные для монтажа систем водоснабжения и отопления, в том числе для обустройства теплого пола, называют универсальными. Такие трубы выдерживают необходимые перепады температур и давления, являются гибкими, то есть обладают качествами, достаточными для использования в любой системе.

Универсальные трубы имеют сертификаты соответствия, подтверждающие их пригодность для транспортировки питьевой воды. Отсутствие такого документа говорит о том, что носитель можно использовать только для технических нужд.

Специализированные

Изделия, предназначенные для какой-либо части системы, называются специализированными, например, только для холодного водоснабжения или канализации. При производстве таких труб используется практически одинаковый материал, но они могут отличаться количеством слоев, толщиной стенок, наличием алюминиевой прослойки.

Выводы и полезное видео по теме

В подобранных видеороликах много интересной и полезной информации о выборе схем сооружения водяных тёплых полов и материалов, о правильном монтаже труб и гидравлических испытаниях.

Как видите, монтаж водяного теплого пола доступен для самостоятельного исполнения: в супермаркетах огромный выбор современных материалов, а в интернете можно найти множество подробных видео-инструкций. Однако каждый этап – проектирование, укладка труб, подключение коллектора, заливка стяжки – имеет свои подводные камни, обойти которые можно только с помощью профессиональных строителей и теплотехников.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить металлопластиковые трубы для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Ключевые производители сшитого полиэтилена

Сшитый полиэтилен – это наиболее удачный материал для монтажа системы отопления и теплого пола. На сегодняшний день целая группа иностранных и отечественных компаний занимается производством качественных и долговечных изделий. Ключевыми производителями являются:

• Rehau (Германия);
• Valtec (Италия);
• Uponor (Швеция);
• Tece (Германия);
• Бир Пекс (Россия).
• STOUT (Испания)

Rehau – мировой лидер в производстве труб из сшитого полиэтилена для отопления и теплого пола.

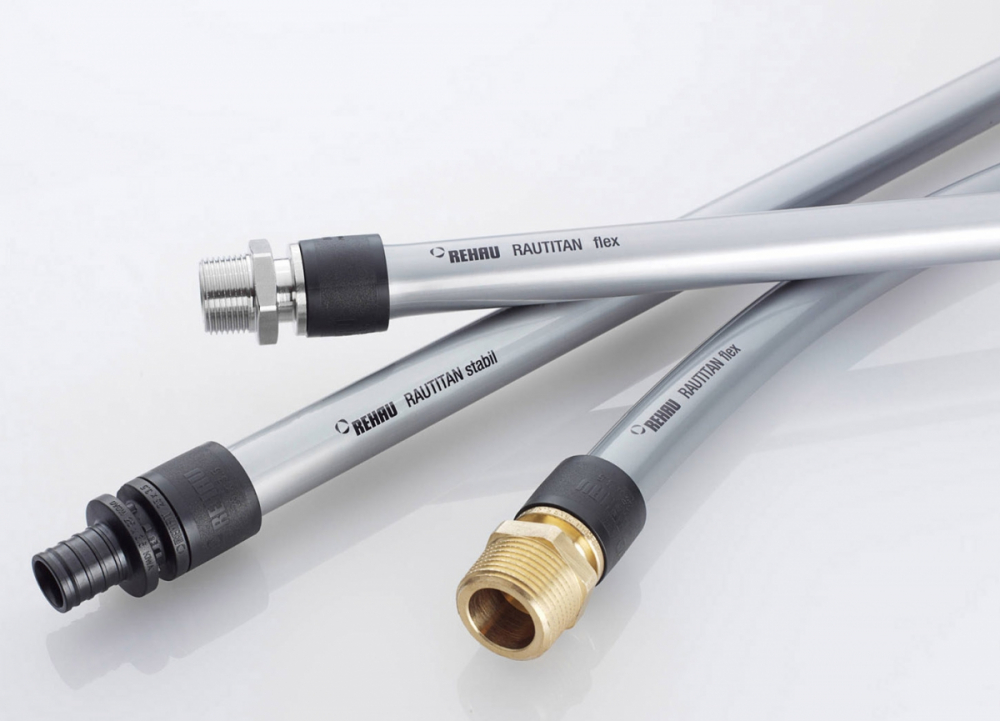

Сшитый полиэтилен Rehau

Лидирующие позиции на мировом рынке сегодня заняла компания Рехау. Именно ее продукция отменно зарекомендовала себя благодаря великолепному качеству и хорошим эксплуатационным характеристикам. Цена у продукции не самая дешевая, поэтому многие застройщики ищут для своего дома более бюджетные варианты, например, продукцию бренда STOUT.

STOUT — это профессиональное сантехническое оборудование для монтажа систем отопления и водоснабжения. Продукция производится на тех же европейских заводах, на которых заказывают свой товар другие бренды «премиум» сегмента.

На основные позиции aссортимента продукции STOUT распространяется гарантия в 5 лет. Все детали системы идеально подходят другу к другу, легки в монтаже и обслуживании, адаптированы для условий эксплуатации в России.

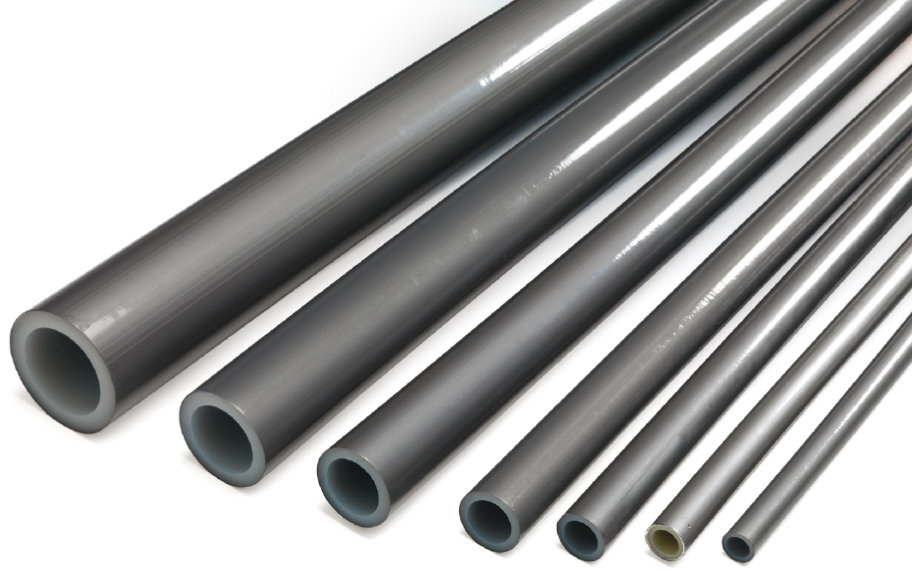

Трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена

Разные производители используют различные способы сшивки полиэтилена: PEX-a, PEX-b, PEX-c. Лучшим способом сшивки на сегодняшний день признан пероксидный (PEX-a), именно по этой причине рекомендуется останавливать свой выбор на продукции торговых марок Rehau, Uponor и STOUT, что производится по этой технологии.
