Теплый пол не греет

Причины неисправностей

При эксплуатации тёплого пола могут возникнуть проблемы, связанные с его работой. Существует два вида неисправностей — полное пропадание нагрева и невозможность его контроля. Для одних поломок придётся снимать чистовое покрытие и демонтировать стяжку, а для других — чинить регулятор температуры.

Причиной поломки теплого пола может быть неисправность терморегулятора или перебой кабеля

Перед тем как взяться за ремонт тёплых электрических полов, понадобится определить причину, которая привела к поломке. Например, это могут быть строительные работы, из-за которых был перебит нагревательный провод, или потоп, заливший блок управления.

Если нагрев полностью пропал, тогда проверяется присутствие напряжения на линии, подводящей к нему электроэнергию. Иногда поломка возникает из-за срабатывания автомата защиты или плохого контакта.

Когда входное напряжение присутствует, а нагрева всё равно нет, нужно найти причину неисправности. Она может скрываться в нагревательном проводе или терморегуляторе. Чтобы понять, что послужило виновником поломки, нужно контакты тёплого пола отсоединить от регулятора и измерить их сопротивление. Для этого понадобится мультиметр. Полученная величина сопротивления не должна отличаться более чем на 10% от той, что указана производителем.

Значительное отклонение от нормы указывает на повреждение кабеля под стяжкой. Оно может быть вызвано пробоем изоляции (при уменьшении значения сопротивления) или разрывом кабеля (мультиметр покажет бесконечность).

Если с сопротивлением всё в порядке и напряжение на входе присутствует, то поломка именно в терморегуляторе, который проще всего проверить заменой. Неполадки в нём также приводят к неправильной установке температуры нагрева, но в этом случае виновником может быть и сломавшийся датчик.

Поломка термостата

Часто встречающаяся на практике поломка — недостаточно плотный контакт проводов в клеммнике регулятора. Перед тем как снять терморегулятор, следует попробовать поджать эти контактные места.

Перед тем, как отсоединить термостат, попробуйте поджать контакты, возможно причина в этом

Понять, что виноват именно терморегулятор, можно, подключив напрямую провода тёплого пола к сети 220 вольт. Если после этого пол становится тёплым, то терморегулятор придётся заменить. Если есть соответствующие навыки, можно попытаться отремонтировать его самостоятельно.

Наиболее часто выходящие из строя радиоэлементы — ключевые транзисторы, стабилизаторы напряжения, электролитические конденсаторы и реле. Нередко возникает также пробой сетевого конденсатора.

Повреждение кабеля

Ремонт провода под стяжкой — очень серьёзное задание, поскольку её придётся демонтировать. Но чтобы не срывать всё покрытие, используют специальные приборы, помогающие сузить место поиска поломки.

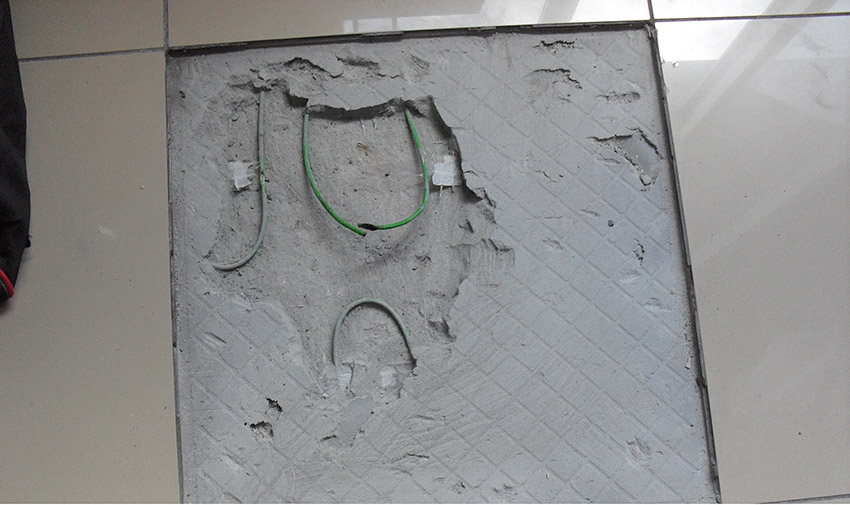

Ремонт перебитого кабеля требует демонтажа стяжки

Чтобы отремонтировать поломанный кабель, понадобится приготовить:

тепловизор или детектор скрытой проводки;
генератор;
соединительную гильзу;
термоусадку;
пресс-клещи.

Перед определением места повреждения проложенный в полу провод отключают. Затем через генератор или высокочастотный трансформатор в кабель подаётся высокое напряжение. Далее с помощью тепловизора определяется точка с более высокой температурой.

Как только место найдено, расположенный над ним участок стяжки демонтируют. Концы повреждённого кабеля зачищают и соединяют между собой через медную гильзу с последующей опрессовкой. После этого соединение кабеля защищается изолентой или термоусадочной трубкой. Перед восстановлением стяжки система включается и проверяется на работоспособность.

Ремонт датчика

При неисправности датчика для его замены не придётся рушить пол, так как устанавливается он в специальную защитную трубку.

Датчик ремонту не подлежит, его необходимо заменить на новый

Для его демонтажа понадобится только найти выход этой трубки и вытянуть его за концы проводов. Но в редких случаях трубка может быть вмурована в стену.

Сам датчик не ремонтируется, вместо него покупается новый. В случае необходимости к нему припаивается провод нужной длины, который устанавливается на место старого.

https://youtube.com/watch?v=8l9tpD2ZM_c

Причина 2. Не рассчитали мощность системы

Принято считать, что в среднем теплопотери дома составляют 100 Вт на квадратный метр. Но зачастую в некоторых помещениях они могут значительно превышать данное значение. Отсюда и не работает теплый пол на должном уровне.

Как починить?

Для начала просчитайте теплопотери каждого помещения. В интернете полно готовых калькуляторов. Сравните цифру теплопотерь с теми помещениями, где теплый пол у Вас не работает. Далее попробуйте отрегулировать контуры теплого пола на коллекторе с приоритетом на те места, где теплый пол не греет.

В крайнем случае Вам придется модернизировать систему отопления.

Ремонт электрического теплого пола.

Если у Вас не греет теплый пол, не стоит отчаиваться, электрический теплый пол может быть отремонтирован.

Чаще всего монтаж (установку) электрического теплого пола производят рабочие строительных профессий, не имеющие электротехнического образования, поэтому подключение и настройку терморегулятора проводят не по инструкции (схеме), что приводит к преждевременному выходу из строя системы обогрева электрического теплого пола или терморегулятора.

Для диагностики и ремонта электрического теплого пола нужно вызвать мастера, который с помощью приборов определит вид неисправности: это либо неисправен терморегулятор с датчиком, либо есть повреждение кабеля. С помощью приборов точно определяется место повреждения кабеля, вскрывается плитка и стяжка над поврежденным местом. Ремонт теплого пола (восстановление греющего кабеля теплого пола) осуществляется при помощи установки специальной муфты на поврежденный участок кабеля. Установка муфты не ухудшает дальнейшую эксплуатацию электрического теплого пола и будет работать ещё долгие годы.

Не старайтесь соединить кабель электрического теплого пола самостоятельно. Без специального ремкомплекта (муфты) и профессиональных инструментов у Вас ничего не получится. Если вышел из строя датчик терморегулятора, то мастер произведет замену датчика, при условии, что ваш датчик был правильно уложен в гофрированную трубку. Если же ваши мастера при установке теплого пола датчик замуровали в стяжку без гофры, то никакой мастер вам не сможет извлечь датчик без разрушений стены и пола. К сведению владельцев теплого пола, производители терморегуляторов выпускают датчики теплого пола определенного сопротивления, поэтому при выходе из строя датчика терморегулятора, специалист по ремонту теплого пола обязательно в первую очередь замеряет сопротивление датчика.

А вот при поломке самого терморегулятора (либо он отработал свой срок, либо сгорел от неправильного подключения, а может, вышел из строя от повышенной влажности) придется менять терморегулятор вместе с датчиком. Вопросов, по какой причине не работает теплый пол бывает очень много, поэтому лучше спросить совет у специалиста.

Ремонт электрических теплых полов производится нашими квалифицированными специалистами с использованием диагностических приборов, в удобное для Вас время, быстро и качественно.

Некоторые фирмы в своих расценках предлагают диагностику бесплатно, посмотрите расценки повнимательнее, стоимость диагностики заложена в других пунктах. Потому что диагностика не может быть бесплатной, это одна из важнейших работ специалиста по ремонту теплого пола.

Ремонт терморегулятора электрического теплого пола

Среди возможных причин того, почему стал плохо греть электрический теплый пол, стоит выделить неправильную установку термодатчика. Проявляется такая поломка следующим образом: время от времени терморегулятор будет отключаться, несмотря на то, что пол еще не разогрелся.

Почему не греет электрический теплый пол? Ремонт терморегулятора, видео:

Среди возможных причин такой ситуации может быть некорректный монтаж устройства. Чаще всего неопытный домашний «специалист» размещает его очень близко к кабелю нагревания. Нередко датчик лежит прямо на проводах обогрева. А чего еще ждать в такой ситуации от прибора? Конечно, он будет «думать», что пол разогрелся до предела, и будет отключаться с целью пожарной безопасности.

Ремонта терморегулятора электрического теплого пола можно избежать, если правильно установить устройство. Корректный монтаж подразумевает не только правильное размещение датчика, но и наладку температурного режима с точностью до 2 °C. Проверить работу датчика позволит современный инфракрасный термометр.

Если же терморегулятор постоянно включен (это видно по горящему индикатору), то необходимо задуматься над проверкой теплого пола, после чего уже выяснять причину поломки.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

L1 и N1 – отходящая нагрузка, греющий кабель или мат

Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Отсутствие питания

К терморегулятору подключены греющие элементы, поэтому на данном устройстве должны отображаться значки, благодаря которым можно узнать выставленные параметры системы. Если индикатор не работает, значит, надо искать поломку мультиметром, с помощью которого можно определить напряжение. При его обнаружении следует проверить, доходит ли оно до греющего кабеля или пленки. Кроме того, слабый нагрев возможен в случае, когда провода некачественно подключены к клеммам.

Если после удачной проверки напряжения на входе теплый пол не греет, причину поломки необходимо искать на участке подключения системы к регулятору. К тому же работоспособность терморегулятора можно проверить простым способом: подсоединить систему напрямую к электросети. Если при таком методе подключения теплый пол будет работать в полную мощность, значит, необходимо заменить упомянутый элемент.

Неисправности водяной системы

Виды неисправностей

Причинами отсутствия или недостаточного обогрева помещения водяным «теплым полом» чаще всего являются:

повреждения трубопровода;
неравномерность нагрева;
неисправности электрооборудования.

Также нередко встречаются ошибки при выполнении теплоизоляционных работ, неправильный расчет и подбор характеристик котла и иных основных элементов системы.

Способы прокладки труб для водяного пола

Повреждения трубок

Причиной прорыва и образования течи водяных обогревающих полов зачастую является снижение давления в подающих теплоноситель трубках. Герметичность их нарушается, объем задействованной в обогреве воды уменьшается, а та, что вытекла наружу, нарушает целостность стяжки и может просочиться на нижний этаж, затопив соседей.

Для определения места возможной протечки выполняется визуальный осмотр финишного напольного покрытия. В местах состыковки его элементов либо непосредственно на поверхности можно обнаружить следы влажных пятен. Если при осмотре и прощупывании поверхности обнаружить наличие влаги не получается, следует воспользоваться специальным прибором – тепловизором.

После обнаружения места нахождения поврежденной части трубы необходимо произвести локальный ремонт, частично разобрав участок покрытия и демонтировав стяжку. Перед заменой трубы из контура нужно слить воду, а перед повторным запуском после ремонта – устранить завоздушенность системы.

Перед заливкой бетонной стяжки на отремонтированный участок контура следует убедиться в отсутствии протечек. Рекомендуется выполнить защиту муфты от кислой среды бетонного раствора, обмотав ее куском вспененного полиэтилена.

Неравномерность нагрева

Одной из причин того, почему не греет водяной пол, является неравномерное распределение теплоносителя в трубах. Такая причина чаще всего связана с различным протяжением контуров – при одинаковой интенсивности подачи теплоносителя в более длинных системах вода остывает быстрее.

Схема коллектора водяного обогревающего пола

Чтобы прочувствовать результаты от внесенных в работу системы изменений потребуется некоторое время. Срок прогрева водяного теплого пола зависит от следующих нюансов:

количества слоев и материала изготовления напольного покрытия;
температуры воды;
скорости подачи теплоносителя;
мощности нагревателя;
погодных условий.

Процесс регулировки можно значительно упростить и облегчить применением не сложных и недорогих средств автоматизации – коллекторного сервопривода и термодатчика. Наружный анализатор (терморегулятор) способен в автоматическом режиме контролировать и корректировать подачу в контур прогретого теплоносителя.

Неисправности электрооборудования

Если протечки теплоносителя отсутствуют, то причина может скрываться в неисправности компонентов системы, работающих от электричества. К элементам, вероятность выхода из строя которых достаточно велика, относятся термостат и циркуляционный насос, располагающиеся в смесительном узле коллектора.

Поступление к ним напряжения проверяется посредством индикаторной отвертки или мультиметра. О неисправности насоса свидетельствуют также отсутствие каких-либо звуков при включении.

Если причину поломки водяного «теплого пола» самостоятельно обнаружить не удалось, не следует пытаться отремонтировать его «наугад» – необходимо обратиться за помощью к квалифицированным специалистам, располагающим необходимыми инструментами для того, чтобы выполнить ремонт водяного пола.

Элементы коллектора

Что можно отремонтировать самостоятельно

Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.

Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.

Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.

Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.

Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему

Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:

отрезок трубы нужного диаметра;
фитинги;
обжимной ключ.

Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку

Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.

Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.

Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом

Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением

Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.

Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.

Сначала тщательно осматривается распределительный щиток

Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды

Если клапаны нарушены, то их обычно балансируют самостоятельно.

Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.

Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.

Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.

Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.

Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.

Причины неисправности и ремонт водяного теплого пола

Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.

Способы укладки труб теплого пола

По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:

Труб, с циркулирующей по ним водой, являющейся теплоносителем.
Байпаса.
Циркуляционного насоса.
Коллектора и электропривода, с помощью которых регулируют поток воды.
Балансировочного клапана, который смешивает нагретую и остывшую воду.
Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.

Основные элементы теплого водяного пола

Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.

Повреждения трубопровода

Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.

Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.

При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.

Таблица 2. Ремонт при повреждении труб

Иллюстрация	Описание
	Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки.
	Выполняют демонтаж плитки.
	Для удаления стяжки используют перфоратор.
	Для ремонта подобных повреждений труб применяют пресс-муфту.
	В месте повреждения трубы делают разрез при помощи ножовки.
	Трубу очищают от загрязнений.
	При помощи развертки выравнивают отверстия с обеих сторон.
	На оба фрагмента трубы надевают муфту.
	Муфту обжимают клещами.

Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.

Неравномерность нагрева

Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.

Коллектор теплого водяного пола

Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.

Неисправности электрооборудования

При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.

Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.

Элементы коллектора теплого пола

Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.

Цены на теплые полы Caleo

~~теплый пол caleo~~

Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.

Самостоятельное устранение неполадок

Итак, если от услуг специалиста вы отказались, и решили разобраться самостоятельно, предстоит выполнить несколько операций в зависимости от выявленных причин неработоспособности системы.

Механические повреждения кабеля

В том случае, если электрический теплый пол не работает, необходимо убедиться в отсутствии повреждений кабеля. Для этого придется отключить от сети терморегулятор, а затем — кабель. Дальше нужно замерить сопротивление между греющими жилами. Результат должен соответствовать указанному в паспорте. Также измерьте «сопротивление изоляции», которое должно быть не ниже 1 Мома. Для такой проверки потребуется мегаомметр. Впрочем, можно использовать и мультиметр, но придется вспомнить закон Ома. И применить формулу R = U/I.

В том случае, если результаты отличаются от нормативных более чем на 5%, необходимо искать и устранять механические повреждения кабеля и ошибки в его монтаже

Обратите внимание, что данная проблема и путь ее решения актуален для кабельного теплого пола. У инфракрасных полов подобных проблем возникнуть не должно

Повреждение проводов пленочного пола определяется путем поиска места пробоя. После того, как снято напольное покрытие, кабель стоит разрезать (если визуально место повреждения определить не удалось). Затем прозвонить каждый участок. Когда место пробоя определено, его (и созданные разрезы) нужно соединить муфтами или пайкой и трубками термоусадки.

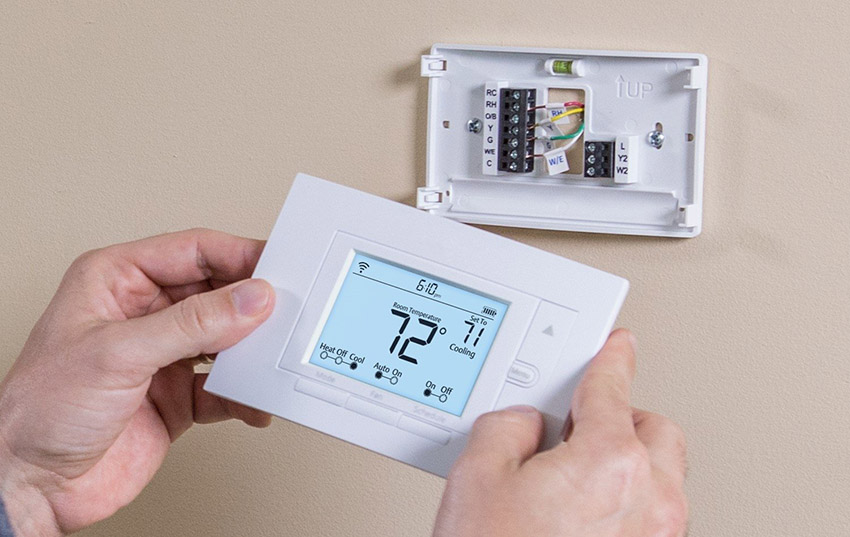

Замена терморегулятора или датчика температуры

В том случае, если греющий кабель не поврежден, терморегулятор подключен к сети, но пол не работает, необходимо убедиться в работоспособности модуля. Вернее, в том, что не работает именно он. Для начала предстоит проверить напряжение на выводах греющего кабеля. В том случае, если оно отличается при включенном и выключенном регуляторе, требуется поменять этот модуль.

Есть у поломки терморегулятора и очевидные проявления — отключение обогрева, пока пол еще холодный. Такая проблема может наблюдаться и с работающим блоком, но неправильно установленным. Если напряжение в порядке, а терморегулятор все равно отключается, задумайтесь над правильностью его монтажа. Например, нельзя располагать блок слишком близко к обогревающему кабелю, ведь в таком случаем терморегулятор будет получать данные о высокой температуре и отключаться.

Когда терморегулятор постоянно включен, могут не работать или температурный датчик, или сам пол. Если кабель (после проверки по рекомендациям выше) не поврежден, то остается лишь менять датчик. Перед этим рекомендуем убедиться, что все соединения выполнены качественно, клеммы плотно прилегают, нет отошедших элементов.

Низкое напряжение и решение проблемы

После того, как вы убедились в целостности кабеля, правильности монтажа компонентов и работоспособности терморегулятора, остается проверить достаточное ли напряжение получает теплый пол. Очевидный «симптомом» такой проблемы: пол работает, но прогревается явно слабее и дольше, чем должен по нормативу. Еще один признак — в определенное время обогрев работает лучше. Например, вечером теплые полы не греют, а днем нормально выполняют свою задачу.

В том случае, если есть подозрение на нестабильность напряжения, лучше подумать об этом еще на этапе монтажа теплого пола, выбрав кабель, который обеспечит запас удельной мощности. Когда же пол уже уложен, но греть не греет из-за проблем с электроснабжением, можно подумать о покупке повышающего трансформатора. Он устанавливается на весь дом или квартиру. Такое решение часто применяют в загородных домах. Правда, эти устройства достаточно дорогие и их цена может превышать стоимость всего теплого пола.

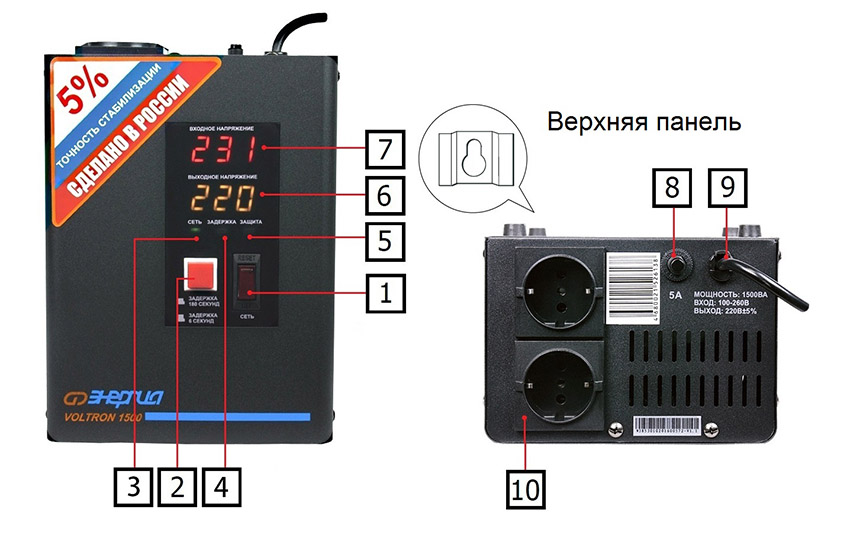

Другой вариант — приобретение стабилизатора, который подключается непосредственно перед конкретным потребителем. Например, можно купить Optivolt H-S2000, работающий с входным напряжением 170-260 В с точностью стабилизации в 5%. Дешевле — Энергия Voltron 1500 (входное напряжение 105-265 В, выходное — 209-231 В, мощность 1500 В·А). Потратить на покупку такого устройства придется 4000-5000 рублей и это приобретение будет вполне оправданным.

Пол недостаточно греет. Мала температура теплоносителя

Типичной и распространенной проблемой, с которой вынуждены сталкиваться владельцы городских квартир и частных домов, сетуя на неудовлетворительную работу теплого пола — неравномерный нагрев. При нормальной работе водяной контур должен целиком и равномерно прогревать бетонную стяжку или напольное покрытие, создавая необходимые условия для обогрева жилья.

В данном случае проблема состоит в неравномерном расходе теплоносителя по водяному контуру. Ввиду того, что трубопроводы могут иметь различную дину, из-за одинаковой интенсивности подачи теплоносителя, степень нагрева каждой трубы отличается. Обычно перед пуском в коллекторном шкафу выставляют уровни электроприводов в необходимо положение.

Для справки: Электроприводы соединены с распределительным блоком, который в свою очередь, подключен к наружному термостату. Поступающий на электроприводы сигнал с термостата приводит в действие штоки, благодаря которым осуществляется регулировка интенсивности потока теплоносителя в каждой трубе.

Перед запуском системы изначально выставляется оптимальные параметры, рассчитанные для каждого контура. Путем измерения температуры теплоносителя в каждом водяном контуре, электроприводы выставляются в соответствующее положение. Следовательно, меняется температура нагрева теплоносителя в системе, меняется и степень нагрева водяного контура.

Выход в данной ситуации заключается в следующем. Ищем водяной контур, в котором теплоноситель не греет водяной пол в соответствии с заданной температурой, затем вручную увеличиваем поступление котловой воды.

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

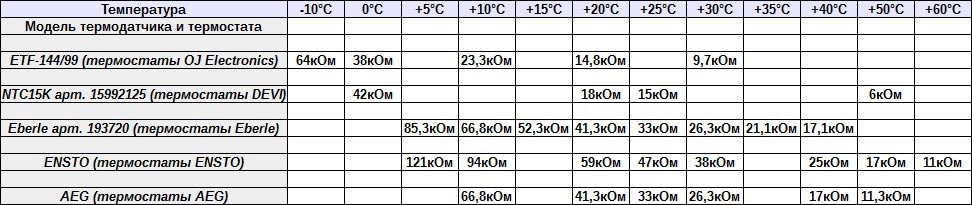

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.

Неисправности водяных полов

Основные причины, по которым плохо работает водяной теплый пол, случаются по вине недочетов во время монтажа. Недостаточный нагрев может быть из-за низкой мощности котла или неправильной работы водяного насоса.

Монтаж водяного теплого пола

При отсутствии тепла или неправильном прогреве системы необходимо в первую очередь убедиться в правильности работы контура. Все краны на распределительном щитке должны быть открыты. Ремонт водяного теплого пола необходимо начинать с его осмотра.

Работающий циркуляционный насос слегка вибрирует и создает небольшой шум. При наличии питания и отсутствии признаков работы, вышедший из строя насос легко заменяется новым.
Система может не включиться при попадании в нее воздуха. С этой проблемой можно справиться при помощи специалистов по ремонту.
При низкой мощности котла тепла может не хватать для качественного обогрева полов. Необходимо установить котел с запасом мощности или отключить часть отопления (в комнатах, не использующихся в данный период).
Если пол прогревается местами, неправильно выполнена пароизоляция. Ее придется переделывать. Некачественная пароизоляция приводит к повышению сырости в помещении и образованию плесени, что очень вредно для здоровья.
