Неисправности и советы специалистов
От поломок котлов не застрахован никто, однако чтобы свести их к минимуму, лучше всего монтаж оборудования доверять высококвалифицированным профессионалам и мастерам своего дела.
Поскольку газовые котлы от данной марки являются автоматическими, все возможные ошибки, связанные с поломками и неисправностями техники, высвечиваются на удобном LED дисплее. Для сброса ошибки можно сделать перезагрузку котла, поскольку иногда бывают обычные сбои и ошибки, высвечивающиеся сами по себе, даже если с котлом все нормально. Для этого нужно удерживать кнопку сброса около 4-5 минут, если же код ошибки отображается снова, ее все-таки придется устранять.
Коды ошибок и пути их решения указаны в инструкции, которую следует детально изучить перед введением любой модели котла в эксплуатацию.
Рассмотрим перечень наиболее частых неисправностей.
Не включающаяся горелка. Для решения данной проблемы следует перевести регуляторы отопления и систему управления в режим «включено». При данной проблеме очень часто срабатывает датчик отвода газа. Если по прошествии 15-20 минут работа котла не восстановилась, следует почистить шахту дымохода, а также, возможно, нужно будет приобрести новые датчики, которые вышли из строя.
Если в котле нет искры, то следует вытащить кабель розжига и включить зажигание. Если при данном процессе будут слышны сторонние звуки, то, скорее всего, потребуется замена горелки. Иногда причина может быть и в электродах. При отсутствии звуков следует осмотреть трансформатор.
Если горелка не горит, а все методы уже испробованы, то, скорее всего, проблема в скопившемся воздухе, который следует убрать
Для этого необходимо открыть газовые вентили, замерить давление и только потом удалять излишки воздуха.
Если нет тока, очень важно проверить все подключения, согласно инструкции и сборке модели котла. Очень важно не забывать о напряжении, а также о неплотных соединениях
При низком токе электроды важно прочистить – скорее всего, они засорились. Поскольку некоторые детали котлов очень часто подвержены воздействию влаги, за ними следует следить, иначе со временем они могут окислиться и прийти в непригодность
Лучше всего проводить своевременные чистки, нежели приобретать новые дорогостоящие детали. Чистка особенно рекомендована, если в котле слышны звуки кипения воды. Многие профессионалы сходятся во мнении, что любым котлам необходим осмотр мастера хотя бы раз в год или полтора
Поскольку некоторые детали котлов очень часто подвержены воздействию влаги, за ними следует следить, иначе со временем они могут окислиться и прийти в непригодность. Лучше всего проводить своевременные чистки, нежели приобретать новые дорогостоящие детали. Чистка особенно рекомендована, если в котле слышны звуки кипения воды. Многие профессионалы сходятся во мнении, что любым котлам необходим осмотр мастера хотя бы раз в год или полтора.
Особенно часто можно встретить клиентов, у которых проблема в теплообменнике. Связано это с тем, что именно на данном приборе наиболее часто происходит отложение солей, которые неблагоприятно влияют даже на самые высококачественные металлы, способствуя их разрушению.
Если при длительном нагреве воды слышны очень сильные шумы, это также может быть связано с образованием солей, налета или накипи на внутренних деталях котла. Иногда проблемы могут быть вызваны неправильно настроенным оборудованием.
Возможные неисправности при запуске котла и методы их устранения
Как любое техническое устройство газовый котел может сломаться. Если в котле установлен электронный контроллер, то устранять его неисправности сможет только специалист, который имеет опыт, знания и необходимые приборы. Но иногда не работает газовый котел по очень простой причине, которую легко может самостоятельно устранить владелец. Если не включается газовый котел, возможные причины и методы устранения будут рассмотрены ниже.
«Тактование котла»
При выборе котла слишком большой мощности может возникнуть явление, которое называется «тактованием котла».
Знать, как настроить газовый котел в подобном случае очень важно. Ведь при «тактовании котла» увеличивается расход газа, частое срабатывание автоматики ведет к преждевременному износу. Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки
Внимательно изучая инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки
Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки. Внимательно изучая инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки.
Особенности системы управления Buderus Logamatic 2107:
- Предназначена для низкотемпературного котла, установленного в доме на одну или две семьи;
- Микропроцессорная плата MasterController выполняет задачи по регулированию, управлению и контролю. Она позволяет реализовать специальные функции Logamatic, в том числе: автоматическое определение отопительной кривой для плавного снижения температуры котловой воды в зависимости от наружной температуры, логика насосов для защиты от образования конденсата, динамическое переключение для оптимального управления горелкой, приоритетное приготовление горячей воды и оптимизированное приготовление горячей воды;
- Приборы безопасности;
- Быстрое расширение функций за счет установки дополнительных модулей: FM241 (регулирования одного отопительного контура с исполнительным органом), FM242 (для управления двухступенчатой или модулированной горелкой), FM244 (для регулирования солнечного коллектора). Кроме того, возможна установка дистанционного управления BFU или BFU/F (с радиочасами для автоматического переключения летнего/зимнего времени).
Система управления Buderus Logamatic 2107 обеспечивают одну важную функцию – экономный и экологичный режим отопления, за счет уменьшения числа запусков горелки.
Все системы управления Buderus Logamatic поставляются в корпусе из утилизируемой пластмассы, с универсальной системой быстрого монтажа, соединительными штекерами, имеющими цветовую и цифровую кодировку, с полной электрической разводкой и с защитой от теле- и радиопомех.
Источник
Особенности котлов Buderus
Немецкая фирма Buderus выпускает котлы, работающие практически на любом виде топлива — твердотопливные, использующие в качестве топлива дрова, уголь, брикеты, кокс, жидкотопливные, работающие на дизельном топливе, газовые и электрические. Наиболее популярными являются твердотопливные и газовые.
Твердотопливные полностью автономны, могут работать без дополнительных источников энергии (без электричества), на различных видах топлива — древесине, угле, коксе, брикетах,торфе. Имеют продолжительный цикл горения, благодаря большой загрузочной камере и зольнику. Твердотопливные котлы Buderus используются как в качестве автономной системы для отопления, так и совместно с агрегатами, которые работают на газе или дизельном топливе.
Подходят для систем, работающих при помощи насоса и для систем, циркуляция в которых происходит за счет разности температуры горячей и холодной воды, для открытых систем или с расширительным баком. Имеют компактные размеры, могут устанавливаться даже в небольших помещениях.
Газовые котлы наиболее распространены, благодаря доступности и сравнительно невысокой цене на газ. По типу установки делятся на настенные и напольные, по типу использования на одноконтурные и двухконтурные. Несмотря на небольшие габариты, настенные котлы имеют большой диапазон по мощности — от 14 до 100 кВт, наиболее востребованными являются агрегаты Будерус мощностью 24 кВт.
Газовый котел Buderus
Напольные котлы могут применяться в жилых помещениях и на производстве, имеют большой диапазон мощности до 38 мВт. Как и все газовое оборудование, котлы Будерус Логомакс оборудованы автоматической системой контроля. В процессе работы система на дисплей выдает данные об ошибках и неисправностях.
Важные правила эксплуатации
В плане эксплуатации более безопасными считаются газовые котлы с закрытой камерой сгорания. Их топка не сообщается с воздухом помещения. Однако мощность таких котлов значительно уступает мощности котлов с открытой камерой сгорания. Поэтому в частных домовладениях часто устанавливается второй тип котлов.
Выбор будущего теплоносителя зависит от целей и условий эксплуатации системы. Если предполагается частое выключение котла, то есть смысл задуматься об использовании антифриза
Эксплуатация таких котлов требует соблюдения техники безопасности. Так, для обустройства мощного напольного котла принято использовать отдельное помещение с определенными размерами. Котел монтируется на некотором расстоянии от стен. Близлежащие стены должны быть защищены огнеупорным материалом во избежание воспламенения.
В котельной необходимо провести систему вентиляции. Также должен быть источник естественного освещения. Ширина входной двери должна быть не менее 80 сантиметров. Дымоход прокладывается в соответствии с инструкцией к котлу и из теплостойкого материала. Дымоход должен возвышаться над коньком крыши не менее, чем на полметра.
Одной из мер безопасности является установление датчиков угарного газа. Сигнализатор загазованности своевременно определит утечку летучего токсина и предупредит об этом пользователей. Также его можно настроить таким образом, чтобы автоматически включалась вентиляция и выключалась подача газа. Современная автоматика позволяет внедрять разнообразные умные системы.
Если датчик температуры, давления или загазованности вышел из строя, то нужно незамедлительно выключить котел и вызвать мастера из сервисной службы. Использование котла без этих устройств чревато серьезными негативными последствиями.
Требования СНиП гласят, что подключать газовый котел к магистрали нужно посредством медной трубы или же сильфонного шланга. При этом обязательно должен быть установлен кран
При обнаружении признаков утечки газа нужно сразу же перекрыть газовый кран и открыть окна для проветривания помещения. Нельзя включать свет и пытаться осветить помещение, зажигая спички или зажигалку.
Газовый котел необходимо обслуживать с периодичностью, оговоренной производителем. Данные о необходимых процедурах указываются в инструкции к устройству. Например, нужно чистить дымоход, удалять накипь из теплообменника или очищать гарь с горелки. Тогда котел прослужит долгий срок, а риск возникновения серьезных неисправностей значительно снизится.
При использовании газового устройства не стоит включать его на максимальную мощность в течение длительного времени. Это может привести к выделению пара, что является недопустимым.
Иногда котел начинает издавать необычные шумы и вибрации. Это может быть связано с работой вентилятора. Предупреждаем, что все действия, для проведения которых предстоит разбирать кожух котла, автоматически лишают владельца права на гарантийный ремонт или замену.
Однако собственнику агрегата нужно контролировать работу механизмов и систем, обеспечивающих защиту котла от возгорания. Надо поддерживать температуру в контурах на отметке 50 градусов, что значительно снижает вероятность образования минерального осадка на внутренних поверхностях труб и приборов.
Измерительные приборы для настройки систем отопления
В связи с ростом цен на энергоресурсы правильная настройка работы отопительного оборудования становится важной составляющей для оптимизации коммунальных расходов. Портативные газоанализаторы дымовых газов Testo помогут Вам выполнить любую задачу по настройке, пуско-наладке и сервису отопительного оборудования
Профессиональный газовый анализ с testo 330-1 LL h4>
Газоанализатор testo 330-1 LL с увеличенным сроком службы сенсоров — надёжный прибор для диагностики неисправностей отопительного оборудования и для мониторинга уровня выбросов вредных веществ в атмосферу или для ежедневной работы специалистов систем отопления. Он способен восполнить самые высокие требования, выдвигаемые к газоанализатору: высочайшая точность сенсоров и срок службы сенсоров.
Профессиональный газовый анализ с testo 330-2 LL h4>
Помимо всех преимуществ газоанализатора Testo 330-1 LL Вы можете использовать газоанализатор testo 330-2 при более высоких концентрациях СО в дымовых газах. Это достигается за счет встроенной функции автоматического разбавления пробы дымового газа с фактором 5. Дополнительное удобство Вы получите от использования функции обнуления сенсора давления/тяги с зондом остающимся в дымоходе.
Высокоэффективный газовый анализ с testo 320
h4>
Газоанализатор Testo 320 многофункциональный анализатор дымовых газов для специалистов систем отопления. Интуитивная структура меню и легкость в управлении газоанализатора testo 320 в сочетании с цветным дисплеем с высокого разрешения позволяют проводить все необходимые измерения при монтаже, пуско-наладке, сервисе и обслуживании отопительных котлов и горелок.
Газовый анализ базового уровня testo 310 h4>
Газоанализатор testo 310 объединяет в себе простоту в обращении с высокой точностью измерений и идеально подходит для всех базовых измерений на газовых отопительных котлах и горелках. Большой ресурс работы от аккумулятора гарантирует возможность длительного использования прибора в том числе для серии измерений концентрации дымовых газов
Анализатор сажевого числа Testo 308 h4>
Анализатор сажевого числа Testo 308 поможет Вам измерить сажевое число. Встроенный насос и автоматическое отображение измеренного значения на дисплей с подсветкой позволяют получить данные о содержании сажи в дымоходе современным методом измерения. Данный метод измерения сопоставим с традиционными методами измерения сажевого числа с использованием ручного насоса.
Легкое управление данным измерений с помощью ПО easyHeat h4>
С помощью специализированного программного обеспечения Testo Вы можете легко перенести данные с Вашего газоанализатора на ПК для дальнейшей обработки. Широкий набор функций, таких как управление данных о клиентах и замерах позволяет оптимизировать работу по планированию сервисных мероприятий на объектах Ваших заказчиков.
Коды ошибок и неисправности
Газовый котел «Будерус Логамакс» оснащен автоматикой, которая контролирует работу. Поэтому если система выдает ошибку на дисплее — не пугайтесь. Их расшифровку вы можете найти в инструкции и нашей статье.
Как сбросить ошибку? Рекомендуется выполнить перезагрузку техники. Для этого удерживайте «Сброс» в течение 5 секунд. Если код отобразился повторно, тогда займитесь поиском причин неполадки.
| Код ошибки | Причины появления | Устранение проблемы |
| А- | Код деактивируется через 15 минут. Система находится в режиме «трубочист». | |
| -Н | Включен отопительный режим. | |
| =Н | Котел работает на горячее водоснабжение (ГВС). | |
| ОА | Находится в режиме между включением и отключением горелки. | |
| ОС | Запуск горелки. | |
| ОЕ | Обмен тепловой энергии меньше, чем минимальная производительность прибора. | |
| ОН | Техника готова к работе. | |
| 0L | Открытие газовых клапанов. | |
| 0U | Запуск котла. | |
| 0Y | Температура при подаче выше заданной. Отключение системы. | |
| 2Е | Работает режим удаления воздуха.
Еще одна возможная причина — температура подающегося потока быстро нарастает. |
Измерение давления, добавление воды в систему. |
| 2Н | Сработала защита насоса и трехходового клапана от заклинивания. | |
| 2Р | Запуск ограничения: в системе быстро нарастает температура ГВС. | Как исправить ситуацию:
|
| 5Н | Автоматическое тестирование. | |
| Н11 (CL) | Проблемы с термодатчиком горячей воды. | На исправность проверяются датчик и его проводка, плотность соединения контактов. Неисправные элементы подлежат замене. |
| Н13 | Истекло время контрольного осмотра. | Выполняется осмотр, сброс ошибок. |
| Н31 | Не распознается насос. | Диагностика. |
| 0Y | Сенсор показывает, что входная температура воды выше нормы (более 95 градусов). | Что делать:
|
| 3А (А3) | Вентилятор не запускается. | Подтянуть проводку и штекеры. Сменить узел при поломке. |
| 3F | Беспрерывная работа горелки и вентилятора длится 24 часа. Отключение на «отдых». | |
| 3У | Вентилятор вращается очень быстро. | Убедитесь, что дымоотвод работает исправно. |
| 4С (1С) | Включилась защита от перегрева теплообменника, либо при высокой температуре продуктов сгорания. |
|
| 4U | Проблемы с термодатчиком на подающей линии. Вероятно, произошло короткое замыкание. | Прозвон контактов, установка новой детали. |
| 4Y | Обрыв температурного сенсора. | Действия аналогичны 4U. |
| 6А | Нет пламени. |
|
| 6С | Котел отключен, газ перекрыт, но система определяет пламя в горелке. | Необходимо проверить:
|
| 6L (def) | Горелка функционирует, но сигнал от ионизатора не поступает. | Настройка и перезапуск горелки. Если нет зажигания, высветится код 6А. |
| 7L | Ошибка временного контроля при первой задержке или втором запуске. | Заменяется регулятор BC20. Также можно проверить проводку, ведущую к управляющему блоку либо заменить сам модуль. |
| 9L (d7) | Возникли проблемы с газовой арматурой. | Диагностика арматуры, ее проводки. Ремонт. |
| 9P | Не распознается KIM (идентификационный модуль котла). | Установите KIM в правильное положение. |
| 9C | Переключатель DIP неправильно настроен. | Перенастройка. |
| EL | Модуль KIM или модуль управления BC20 сломаны. | Замена элементов. |
| 8Y | Температурное реле АТ90 сработало, либо оно неисправно, заблокировано. Нет перемычки между клеммами реле. Насос конденсации не запускается. |
|
| fd | Нажатие кнопки более 30 секунд. | Еще раз нажмите кнопку, но удерживайте менее 30 секунд. |
Как сбросить ошибку газового котла?
В первую очередь необходимо ознакомится с инструкцией – информация о том, как правильно сбросить ошибку и о причине появления ошибки указана там. Некоторые ошибки попросту нельзя сбросить до тех пор, пока неисправность не будет устранена. Пример: отсутствие воды в котле. Пока датчик давления (или реле давления) не зарегистрирует нужного значения – ошибка никуда не денется, сбрасывать ее бесполезно – нужно осуществить подпитку котла, автоматика это зафиксирует и ошибка пропадет сама.
Другой пример: котлу не удалось разжечься (Е01 на BAXI, F28 на Vaillant, 501 на Ariston). Процесс розжига котла связан с последовательностью действий. В большинстве случаев порядок такой: запускается циркуляционный насос (регистрируется наличие циркуляции по датчикам), запускается вентилятор, определяется наличие тяги, открывается газовый клапан и подается напряжение на трансформатор розжига – на горелку бьет искра. Условно говоря, при наличии воздуха, газа искры котел будет разжигаться. То есть суть в том, что сам по себе процесс розжига состоит из нескольких операций, которые можно контролировать визуально. И в этом случае автоматика котла не может определить – устранена или нет неисправность самостоятельно. То есть пользователь должен сначала разобраться, устранить причину неисправности, а затем дать команду на очередную попытку запуска. В этом случае это и происходит с помощью кнопки сброса (Reset).
Это очень важный для понимания момент: если ошибка относится к категории, которая сбрасывается reset’ом, то после сброса ОБЯЗАТЕЛЬНО будет происходить очередная попытка розжига, которая будет сопровождаться включением исполнительных механизмов.
Второй важный для понимания момент: ошибки, требующие сброса кнопкой, не сбрасываются путем выключения /включения котла. Это зависит от конкретного блока управления! Нужно изучить инструкцию. Часто блоки управления запоминают критическую ошибку и сброс питанием ничего не даст!
Частые неисправности котлов Будерус
К наиболее частым неисправностям котлов Buderus относятся следующие технические проблемы:
- Не запускается горелка. Причина связана с внутренними неисправностями и сбоями котла. В том числе может отказать терморегулятор, температурный предохранитель, защитный автомат, пускатель. Блокировка запуска горелки возможна при выходе из строя контроллера дымовых газов.
- Сразу после запуска горелки система выдает ошибку. Наиболее распространенные причины – закрытый газовые вентиль, завоздушивание газопровода. Для устранения открывают вентиль, протравливают газ до выхода воздуха.
- После включения горелочного устройства выдается сообщение об отсутствии тока ионизации пламени. Характерные причины – окисление контактов или несоблюдение коммутации электродов. Также ошибка возникает при замыкании электрода на корпус или при поломке автомата горелки.
- Уведомление о токе ионизации менее 1,5 мА после включения горелки. Часты причины – окисление ионизационного электрода или его загрязнение сажей.
- Посторонний звук кипения и теплообменника. Закипание теплоносителя возможно при снижении его уровня в системе или при образовании накипи на стенках.
Таблица ошибок
Ошибки настенных и напольных газовых котлов Будерус приведены в таблице
Для быстрой расшифровки уведомлений системы самодиагностики примите во внимание пояснения к таблице. . Значения таблицы кодов ошибок Будерус:
Значения таблицы кодов ошибок Будерус:
- Код – основной текст уведомления об ошибке.
- Доп. код – уточняющий текст сообщения об ошибке. Отображается при нажатии на дополнительную кнопку.
- Класс – характеризует воздействие неисправности на функционирование котла.
Классы неисправностей
Классы неисправностей в зависимости от степени воздействия на работу оборудования бывают таких типов:
- Класс O
- Класс R
- Класс B
- Класс V
К классу O относятся рабочие сообщения, которые выдаются в штатном режиме работы котлоагрегата. Чтение таких сообщений выполняется при помощи сервисной функции i01.
Класс R – ошибки Будерус, которые не приводят к блокировке работы котла. Система отопления функционирует с отображением на дисплее кода неисправности. После устранения причины, нужно будет выполнить сброс ошибки. Для этого выполняют следующие действия:
- Нажимают на сервисную кнопку до появления на дисплее знака гаечного ключа. На экране выводится код ошибки котла Будерус с меньшим номером.
- Для выбора требуемого кода неисправности в меню нажимают кнопку «+» или «-».
- Выполните сброс кода ошибки, нажав кнопку Reset. Успешное выполнение операции подтверждается знаком галочки на дисплее.
- При необходимости выполните удаление других кодов аналогичным способом.
- Верните котел в рабочий режим нажатием сервисной кнопки.
Ошибки, относящиеся к классу B, – это блокирующие неисправности, при которых автоматика отключает систему отопления. После устранения причины срабатывания защиты котел автоматически включается в работу без дополнительных действий со стороны пользователя. Просмотреть основной и дополнительный коды можно при помощи сервисной функции i01.
Неисправности класса V относятся к запирающим, при которых система отопления отключается, а ее включение возможно только после устранения причины сбоя и выполнения сброса. Для отображения таких ошибок используется подсветка с миганием. Например, к таким неисправностям относятся ошибки Будерус 6C и 6A. Сброс выполняется путем перезагрузки котла. Для этого его нужно отключить и включить, либо нажать кнопку перезагрузки до появления на дисплее сообщения «Reset». Если после перезагрузки котел не запускается, это может указывать на неисправность сервисной платы, которая требует замены.
Основные неисправности газовых котлов Immergas
Чаще всего встречается проблема с розжигом горелки.
Она обозначается кодом 01 и может иметь несколько причин:
- Проблемы с подачей газа. Может быть отсутствие давления в газопроводе, закрыт газовый кран, отказ газового клапана и прочие неполадки.
- Плохое состояние форсунок горелки. Они могут оказаться забиты сажей, копотью.
- Неправильное подключение электропитания. Все европейские котлы фазозависимы, нуждаются в определенном подключении всех электродов и обязательном наличии заземления. Если подключение произведено неправильно, при запуске котел сразу блокируется и не может приступить к работе.
ОБРАТИТЕ ВНИМАНИЕ! Иногда котел внезапно перестает запускаться по непонятным причинам. Следует проверить подключение электродов на общем щитке, возможно их случайно перепутали во время ремонта.
Вторая распространенная проблема — перегрев котла
Вторая распространенная проблема — перегрев котла.
Она также может быть вызвана несколькими причинами:
- Упала скорость циркуляции жидкости из-за проблем с насосом.
- Слишком жесткая вода вызвала образование слоя накипи внутри теплообменника, который является естественным теплоизолятором и снижает эффективность нагрева. Это стало причиной усиления режима горения. Возникла ситуация, когда для получения нужной температуры приходится сильнее греть теплообменник, что вызывает чрезмерную нагрузку на металл, увеличивает расход газа, раньше времени выводит из строя все узлы котла.
Еще одна ошибка, часто появляющаяся на дисплее — наличие паразитного пламени (ошибка 20). Система видит пламя на горелке, которая в данный момент отключена.
Причинами такого состояния могут быть:
- Наличие капель конденсата на плате управления.
- Из-за некачественного заземления появляется статический заряд, воспринимаемый системой как сигнал от горящего пламени.
Кроме этих ошибок могут встретиться и другие, менее частые и не определяемые электроникой:
- Запах газа, свидетельствующий о появлении утечки.
- Отказ прессостата при запуске, требующий прочистки дымохода.
- Слабое пламя оранжевого цвета, демонстрирующее засорение каналов форсунок сажей или копотью.
Большинство ошибок, возникших впервые, сразу сбрасывают. Это делается потому, что электроника котла обладает высокой чувствительностью и нередко принимает за сигналы датчиков электрические наводки.
Однако, если ошибка появляется вновь и вновь, следует немедленно обратиться в сервисную службу.
Проверка термостата
Для выполнения этой процедуры, необходимо сделать несколько простых шагов:
- Развернуть панель управления, путем выкручивания двух винтов в нижней части котла. Для этого понадобится крестообразная отвертка.
- Панель свободна. Теперь ее необходимо опустить вниз и развернуть на себя.
- Для снятия лицевой панели, нужно выкрутить 2 самореза, фиксирующих ее.
- Панель приподнимается и снимается с фиксатора.

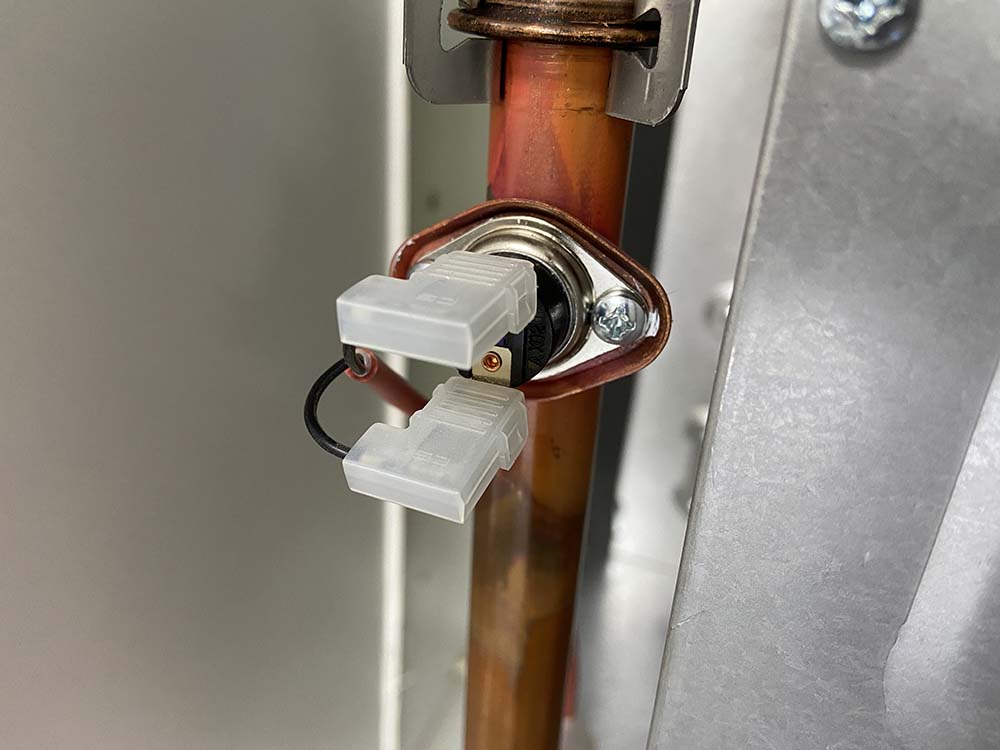

Предохранительный термостат на подаче газового котла
Когда подготовительные работы готовы, можно приступать к диагностике предохранительного термостата, который располагается на первичном теплообменнике. При перегревании, этот датчик размыкает контакты, но после охлаждения, контакты снова должны быть замкнутыми. Делается это в несколько простых шагов:
- отсоединить разъемы;
- включить мультиметр;
- установить режим проверки электрической цепи;
- проверить замкнутость контактов.
Если прибор показывает наличие электричества в цепи, тогда необходимо вернуть разъемы на место и приступить к дальнейшей диагностике. Ошибка 4C возникла не по данной причине.
Ошибка 4C
В случае возникновения индикации «4C» на котле Buderus говорит о том, что агрегат перегрелся и сработал предохранительный термостат. Ни в коем случае не стоит сразу приступать к разборке котла для выяснения причин такой ошибки. Нужно дать ему остыть, примерно 15-20 минут будет достаточно, но предварительно необходимо сделать следующее:
- Выключить котел.
- Отключить электропитание (вынуть вилку из розетки).
- Перекрыть кран подачи газа.
Зачастую такая проблема возникает из-за отсутствия циркуляции или недостаточном теплосъеме, на первичном теплообменнике.
Фильтр грубой очистки
Ошибка 3у, или 3c
Причины неисправности в случае появления ошибки 3c аналогичны причинам при ошибке 3а, также, как и способы их устранения. Еще одним фактором, в случае появления на индикаторе этого кода, иногда может стать образование конденсата на дифференциальном реле. Для устранения следует снять реле, просушить с помощью фена и установить на место.
Цифра 3 в сочетании с буквой «у» или «c» (в зависимости от модели — 24 кВт двухконтурный Будерус, или иной мощности, или одноконтурный и т.д.) сигналит о сбоях в работе реле давления газового котла.
Эта неисправность может быть вызвана забитостью канала удаления газов либо неправильной работой вентилятора (на чересчур больших оборотах). Канал нетрудно прочистить, частоту вращения вентилятора — отрегулировать, прибегнув к подсказкам руководства по эксплуатации оборудования.
Если проверка не показывает ни того ни другого, для прекращения ошибки 3с нужно осмотреть реле — срабатывает ли оно при замыкании-размыкании контактов. Если нет — заменить эту деталь системы.
При возникновении такой ошибки плата управления котлом не получает сигнала с дифференциального реле давления, то есть его контакты не замыкается после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.
Порядок запуска котла в работу такой:
- Блок управления дает сигнал на запуск вентилятора
- Вентилятор создает необходимое разряжение в выпускном трубопроводе
- Дифференциальное реле регистрирует разрежение, и контакты микровыключателя замыкаются
- Плата подает сигнал на открытие газового клапана и розжиг
Поэтому, для понимания проблемы, нужно определить – в какой конкретно момент котел уходит в ошибку. Если вентилятор запускается, но реле не щелкает – нудно осмотреть подводящие трубочки, возможно, там есть засор или конденсат, либо засор фактически есть в самом дымоходе.
Если вентилятор не запускается, нужно проверить, подается ли на него напряжение. Неисправность электронной платы может быть причиной, по которой вентилятор не запускается.
Если вентилятор работает, проблем с дымоходом и трубками пневмореле нет, нужно проверить само пневмореле, создав самостоятельно разряжение и проверив наличие характерного щелчка.
Постоянно замкнутые контакты реле или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.
На котлах будерус может быть установлен вентилятор с регулируемой частотой вращения, который управляется электроникой и снабжен датчиком.
