Паровое отопление своими руками: как правильно сделать монтаж в частном доме от печи, схемы, провести самому от печки

Двухтрубная схема отопления с электрокотлом

Двухтрубная схема отопления с электрокотлом имеет массу преимуществ, по сравнению с однотрубной. Самый главный плюс – это простота балансировки контура, за счет того, что температура теплоносителя в первом и последнем радиаторе практически не отличаются. Есть, конечно же, разница в несколько градусов, которая особого влияния на показания термометра в помещении не имеет.

Суть двухтрубной схемы отопления с электрокотлом заключается в том, что потоки прямой и обратки разделены, в то время как в однотрубной системе этого нет. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. Так, двухтрубные схемы отопления с электрическим котлом бывают:

попутными;
тупиковыми.

Какую схему отопления выбрать в том или ином случае, в большей степени, зависит от планировки помещения и количества контуров. Несмотря на некоторые отличия, особой разницы в характеристиках нет, оба варианта хороши.

Попутная

Попутная схема отопления с электрическим котлом работает по следующему принципу:

электрокотел для водяного отопления подогревает жидкость и подает ее в магистраль, в которой есть отводы к радиаторам;
от первого радиатора, помимо прямой, добавляется еще одна труба обратки;
теплоноситель проходит по магистрали, часть попадает в ответвление к радиатору, из которого вода выходит уже в другую трубу (обратку);
по обратке теплоноситель двигается дальше, параллельно с водой в трубе подачи.

Таким образом, горячая вода в прямой и, уже отдавшая часть тепла в радиаторах жидкость, не пересекаются. После каждого последующего радиатора теплоноситель попадает в обратку. Особенностью системы отопления с электрокотлом (схема двухтрубная) и ее характерной чертой является то, что направление подачи и обратного потока совпадают. Когда подача доходит до последнего радиатора, то ее дальнейшее движение прекращается, а обратка идет дальше. Именно это создает условия попутной циркуляции.

Это создает некоторые сложности. Дверь нужно как-то обойти. Во избежание такого сценария можно:

сделать отверстия с гильзами в стене, через которые будут проходить трубы;
сделать разводку труб в полу или стенах.

Следует учитывать, что при прокладывании коммуникаций скрытым методом нужно особое внимание уделить качеству соединений труб. Так, наиболее применяемый материал для таких целей – это сшитый полиэтилен

Мы уже рассказывали про характеристики и преимущества полимерных труб для отопления.

Тупиковая

Тупиковая схема отопления частного дома с электрокотлом.

Попутная и тупиковая схема отопления частного дома с электрокотлом имеют одно конструктивное отличия, из-за которого направления движения теплоносителя в прямой и обратке не совпадают. Как мы уже рассказали, в попутном контуре их векторы движения совпадают, а вот в тупиковой, наоборот, жидкости двигаются в разных направлениях. Как это происходит на практике? Есть все те же две трубы, идущие параллельно. По одной от нагревателя идет теплоноситель и по патрубкам заходит в радиаторы. Причем не весь, а только какая-то часть, остаток продолжает свое движение дальше.

Из каждого радиатора по второму патрубку вода попадает в трубу обратного потока, где жидкость начинает двигаться к нагревателю. Пока непонятно, почему теплоноситель меняет вектор движения, но тут все просто. Других вариантов у него нет, так как на последнем радиаторе обе трубы просто перекрываются заглушками, все тупик, дальше дороги нет. Получается, что кроме как двигаться в обратном направлении у воды, отдавшей часть своего тепла, иных альтернатив нет. К тому же этот процесс стимулируется электрическим насосом, встроенным в электрокотел для закрытой системы отопления или установленным отдельно.

Еще раз повторимся, что нужно отталкиваться от размещения котельной, планировки и площади дома. Есть, конечно, и двухконтурные электрические котлы для отопления, но они такие дорогие и непрактичные, что их никто не хочет покупать. Даже если захотеть, нужно постараться его найти.

Хотите иметь свое отопление. Алгоритм действий

Получение разрешения на отключение

Желание жильцов улучшить обогрев собственной квартиры в холодный период естественное, если брать во внимание как работает централизованное отопление в наших домах и какие при этом приходится нести расходы за коммуналку. На первый взгляд все просто

Есть деньги, бери и устанавливай у себя дома котел и отапливай, как заблагорассудиться. Но есть одно существенно «но». В нашей стране независимость граждан даже в плане распоряжаться своим имуществом, имеет свои ограничения. Свое собственное жилье мы вынуждены отапливать, пользуясь услугами коммунальных служб. Любая попытка изменить порядок жизнеобеспечения городской квартиры наталкивается на препоны со стороны государства.

Энергетические компании являются монополистами на рынке теплоснабжения, и государство им помогает в этом, искусственно ограничивая возможности граждан перейти на автономные источники энергоснабжения. в квартире, сделанная своими руками является чаще всего результатом изнурительной борьбы жильцов с контролирующими органами. Вся проблема в том, как получить разрешение на отключение от центрального теплоснабжения. Существующие технические нормы не позволяют самостоятельно без разрешения получить право на автономное отопление городской квартиры даже, несмотря на то, что в Гражданском Кодексе РФ нет прямого запрета на проведение подобных действий для собственников жилья и за владельцем квартиры закреплено право, в любой момент отказаться от услуг централизованного теплоснабжения.

Организовать независимый обогрев своей квартиры своими руками – означает на начальном этапе только одно. Вам придется самостоятельно добиваться официального разрешения на отключение от центрального отопления. Уже на этой стадии вам необходимо определиться, какой вид домашнего отопления оптимальный в вашем случае.

Какое использовать отопление, газовое или электричеством — решать вам. Главное, что бы проект отвечал необходимым строительным нормам и стандартам безопасности.

В проекте должны быть указаны все необходимые технические параметры обогревательных приборов, план и схема их подключения, а также приведены подробные гидравлические расчеты. Только после решения всех бюрократических вопросов можно непосредственно заняться технической стороной вопроса.

Демонтаж старого отопления

Разобравшись с энергетической компанией и получив разрешение на отключение, можно переходить к следующему этапу — демонтаж в квартире системы трубопровода и радиаторов внутридомовой системы. В этой ситуации вам без помощи управляющей компании или ЖЭКа не обойтись. Необходимо согласовать с этим службами порядок отключения квартиры от внутридомовых коммуникаций теплоснабжения. Только после этого можно начинать демонтаж.

В процессе работ необходимо четко придерживаться последовательности, вырезая именно те узлы и элементы системы, которые соответствуют схеме. В противном случае, при нарушении подачи тепла в другие квартиры вам придется отвечать не только по закону за вредительство, но и нести финансовые расходы, связанные с уплатой штрафа. Восстанавливать поврежденные домовые коммуникации придется за собственный счет.

Приступать к работам следует с демонтажа основных элементов разводки. Для придания цельности контуру центрального отопления, которое теперь для вас бесполезно, лучше осуществить замену стояка, врезав вместо старой трубы новую стальную трубу такого же диаметра. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу старых трубопроводов и отключению отопительных приборов. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу и отключению.

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь. Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности, а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.

Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

Батареи отопления. Их количество должно быть равно числу окон помещения.
Теплообменник
Медные или оцинкованные трубы для отвода конденсата и паропровода.
Запорная арматура (краны для спуска воздуха, вентили)
Соединительная арматура: колена, трубные хомуты, фитинги.
Кронштейны для радиаторов
Гидравлический затвор
Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
Редуктор для снижения давления внутри системы.
Насос для принудительной циркуляции жидкости.
Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80 кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.

Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.

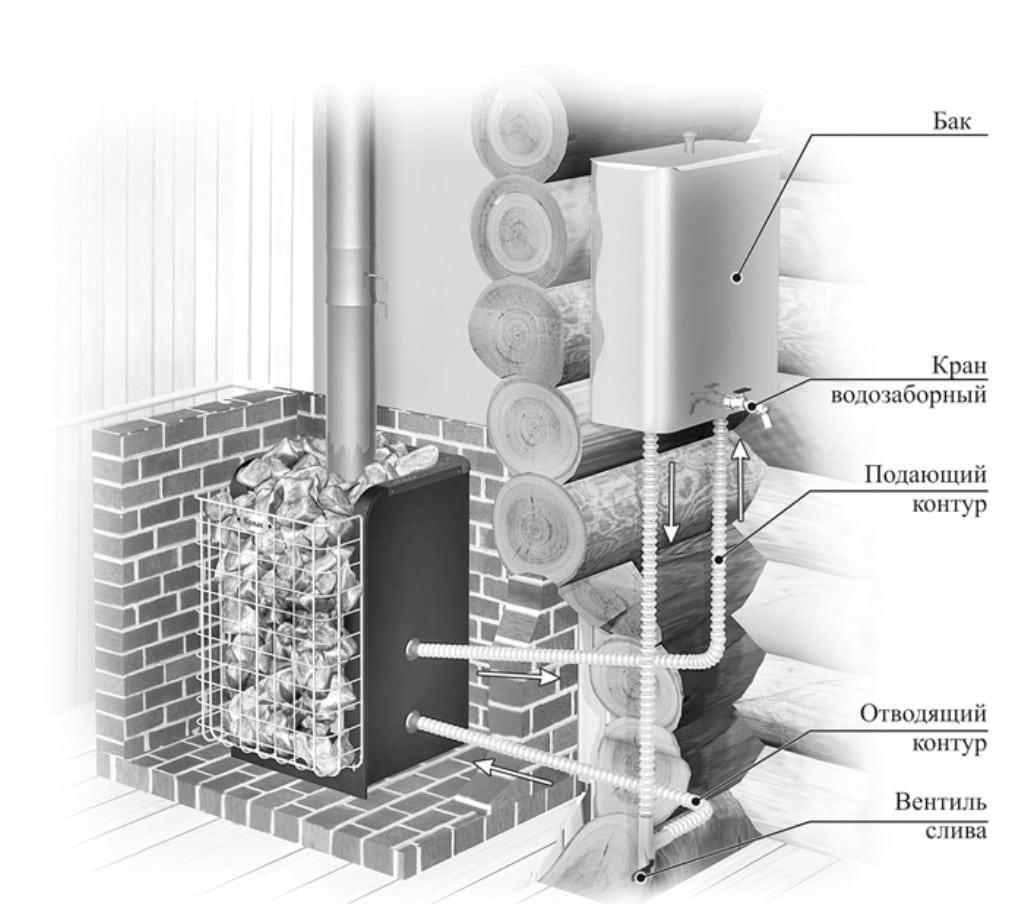

Совмещение водяного и печного обогрева

У классического древесного дома с наличием печного отопления имеется один немаловажный недостаток: помещение прогревается обогревателем крайне неравномерно. Над печкой и вблизи нее постоянно находится прогретый воздух, а в помещениях вдали от нее холодно. По этой причине в больших домах приходится делать по нескольку печей, чтобы обеспечивалась равномерная тепловая подача.

Однако, водяное и печное отопление в частном доме можно и совместить. Для этого привычную традиционную печь из кирпича снабжают регистром, то есть теплообменником из пластиковой стали или из труб, который напоминает по форме змеевик.

Он располагается в основании дымохода или в топливном помещении, а вода внутри него нагревается от печного тепла. Затем по трубам вода поступает в радиатор, равномерно прогревая здание дома. Такая система обладает несколькими неоспоримыми преимуществами:

Равномерность и эффективность прогрева. Можно расположить радиаторы в каждой комнате, обеспечивая ее постоянным теплом во время топки. Так как дом из древесины сам по себе держит тепло неплохо, к тому же его можно еще и обогревать, то такая обогревательная система будет вполне эффективной.
Абсолютная независимость. Центральный газопровод есть не везде, к тому же, нередки для сельской местности перебои с электричеством. В связи с этим зимой вдруг можно остаться без тепла в самый неподходящий момент. Дровяное или угольное отопление зависит лишь от пожелания владельцев дома. Классическая печь может служить на протяжении десятков лет, не создавая каких-либо перебоев подачи тепла, если заранее запасено топливо.
Для загородного дома с печным отоплением не требуется дополнительных затрат на обслуживание техники профессионалами. Для русской печи требуется только периодическое прочищение топки от сажи и золы, остальная же система будет работать бесперебойно.

Хотя у печного отопления имеются и определенные недостатки: такой вид отопления довольно пожароопасен, поэтому необходимо строга соблюдать все меры защиты дома. Не допускается передвижение таких обогревателей. Этот вариант нельзя назвать мобильным. Он не приемлем для двухэтажных домов, так как необходимо будет соорудить дополнительную печь, что будет стоять довольно дорого.

Печное отопление в деревянном доме, которое совмещено с водяным контуром дает возможность сэкономить на расходах топлива, хотя нужно будет протапливать печь ежедневно. Еще один из немногих минусов данной системы заключается в ее невозможности работы без непосредственного контроля и участия людей.

Паровое отопление в частном доме

Отопление паром запрещено в жилых помещениях многоквартирных домов. Монтаж парового отопления в частном доме провести все же можно.

Для этого потребуется наличие сварочного аппарата, профессиональных навыков сварщика. Трубопроводы отопления монтируются с соблюдением уклона 1-2 % в сторону движения конденсата и обратным уклоном при движении пара.

Котел рекомендуется приобрести заводского изготовления – самостоятельная сборка оборудования такой сложности не гарантирует его безопасной работы.

Мощность котла подбирается исходя из общестроительной нормы в 100 Вт на обогрев 1 метра площади. Также учитываются резерв мощности, необходимость производства горячей воды и прочие нужды.

Паровые схемы систем отопления реализуются в основном в двух конфигурациях:

Верхняя подача;
Однотрубные группы приборов.

При верхней подаче пар подается в верхнюю точку строения по центральному стояку. От центрального стояка пар распределяется на отдельные стояки, спускающиеся через приборы в нижний пояс труб – сборников конденсата.

Вторая конфигурация выполняется в виде нескольких веток отопления, приборы которых подключены последовательно. Пар имеет высокую температуру и разница между приборами малозаметна.

В качестве батарей парового отопления рекомендуется использовать стальные радиаторы и регистры. Часто отопление этого типа не имеет отдельных нагревательных приборов, выполняется в виде пояса труб среднего диаметра. Способ прокладки труб в любом случае следует применять открытый. Это обусловлено низкой коррозионной стойкостью стали. Кроме этого, паровые трубы имеют слишком высокую температуру, при скрытой прокладке они будут негативно влиять на строительные конструкции.

Выбор парового отопления в качестве основного – личное дело каждого владельца помещений, требующих обогрева. Анализ преимуществ и недостатков говорят о том, что паровое отопление более актуально для нагрева больших объемов помещений – производств, теплиц, складов. Для отопления жилых домов оптимальным решением является строительство водяного отопления – оно более безопасно, комфортнее и зачастую имеется возможность самостоятельного монтажа без спецоборудования и навыков.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

кирпич недоженный бледно-розового цвета;
кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

для топки камнным углвм лучше взять шамотный кирпич;
для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

Тщательно просеивается песок.
В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

армирование каждого четвертого ряда кладки с помощью металлических стержней;
все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Несколько схем реализации парового отопления

Соорудить паровое отопление своими руками не трудно, однако необходимо знать возможные схемы реализации и выбрать наиболее подходящие из них. Предстоит ответить на 2 основных вопроса:

Однотрубная или двухтрубная будет система
Разомкнутая или замкнутая разводка

Однотрубная или двухтрубная система

Необходимо определиться, каким из двух вариантов будут прокладываться трубы по дому:

Однотрубная система
Двухтрубная система

Реже используют однотрубную систему, так как в ней очень трудно регулировать паровой поток. Установка дополнительных устройств значительно увеличит первоначальные затраты на отопление.

Двухтрубная система потребует большего количества труб, однако она проще в монтаже и эксплуатации. Достаточно установить на выход термостатирующий конденсатоотводчик и на вход регулирующий вентиль.

Разомкнутая или замкнутая разводка

Конденсирующая жидкость может возвращаться обратно к нагревательному элементу по одному из двух контуров:

Разомкнутому
Замкнутому

В разомкнутой системе конденсат поступает в бак самотеком. В последнем скопившаяся жидкость насосом подается на нагреватель. Необходимо правильно проложить трубы и выдержать уклон, чтоб вода стекала без определенных препятствий.

В замкнутой системе необходимо предусмотреть, чтоб на входе и выходе была достаточная разница давления для перетекания жидкости. При этом следует разместить паросборник таким образом, чтоб он был значительно ниже относительно отопительных радиаторов.

Приступаем к работе

Располагать отопительный конвектор необходимо под каждым из окон. Таким образом он будет препятствовать появлению холодных сквозняков, быстро обогревая воздушные потоки.

Затем производится выбор и расчет прокладываемых труб

Очень важно правильно подобрать диаметр: внутренний объем должен составлять около 2 л на квадрат. Лучше остановиться на изделиях 20-25 мм в диаметре

Установка котла рекомендуется в подвальном помещении, так как нагретый пар будет подниматься вверх. Если дополнительно совмещена водяной теплый пол – котел располагают выше половой поверхности.

Если обустраивается система «теплый пол», рекомендуется приобретать двухконтурный котел. Дом и пол должны работать независимо. Иногда умельцы около половой поверхности выводят помпу, однако такая система становится менее эффективной и более уязвимой.

Подводим итоги

Обустроить паровое отопление в частном доме способен каждый желающий своими руками, однако приступать к работе необходимо обдуманно. Потребуется взвесить все «за или против», сравнить с классической водяной системой.

Стоимость оборудования и прочих комплектующих соизмерима с затратами на классическое водяное отопление. Благодаря этому оно доступна для широкого круга хозяев частных строений. Однако специалисты все же не рекомендуют обустраивать его в доме для постоянного проживания. Оно прекрасно подходит для больших коммерческих помещений, складских и хозяйственных площадей, больших дач.

Нюансы при использовании парового отопления от печи

В кирпичных печах с теплообменником в дымоходе образуется больше сажи, чем обычно, и его приходиться чаще чистить.

При самотечной системе печь придется сооружать в подвальном помещении, чтобы конденсат свободно стекал в нижнюю точку.

Не следует пренебрегать установкой клапанов – они необходимы для безопасности и предотвращения аварий. Поскольку для насоса требуется электричество, нужно учитывать, что в случае отключения от сети остановить работу печи будет невозможно.

Отопление в деревянном доме

Паровое отопление в деревянном доме устанавливается по тому же принципу, что и в кирпичном. Необходимо лишь соблюдать меры пожарной безопасности – защищать деревянные поверхности от перегрева.

Эффективное отопление жилища — одна из важнейших задач для каждого домовладельца. Интересном вариантом решения этой проблемы может стать паровое отопление в частном доме. Это не самый простой вариант отопительной системы, но он имеет право на существование и достоин пристального рассмотрения.

Когда вода закипает при постоянном давлении, она сохраняет свою температуру постоянной. Образующийся в результате такого кипения пар обладает значительным количеством тепловой энергии. В момент конденсации, т.е. при превращении пара в жидкость, эта энергия высвобождается и передается окружающей среде.

Этот принцип используется в работе паровых отопительных систем. Вода закипает в котле, пар перемещается по трубам к радиаторам, там конденсируется и расстается с теплом, тем самым нагревая воздух в помещении. Полученная в процессе конденсации вода продолжает движение по трубам и возвращается в специальный накопитель, а затем поступает к нагревателю естественным образом или принудительно, с помощью насоса.

На этой схеме продемонстрированы принципы разводки парового отопления. Нагревательный прибор должен располагаться ниже, чем радиаторы, конденсатопроводу придают уклон

В таких системах обычно используется так называемый сухой насыщенный пар, который не содержит взвешенных частиц воды. Количество пара в системе отражается на ее работе. Если пара слишком мало, это создаст проблемы для свободного стекания конденсата, а внизу отопительного прибора будет собираться холодный воздух. Достаточный объем пара улучшает процесс оттока конденсата, который оттесняется к стенкам и стекает по ним в виде тонкой водяной пленки.

В зависимости от давления внутри системы парового отопления их разделяют на:

вакуум-паровые;
низкого давления;
высокого давления.

В первых давление менее 0,1 МПа, во вторых — еще ниже — до 0,07 МПа, а в третьих — более 0,07 МПа. Открытые системы низкого давления имеют доступ к воздуху из атмосферы, но они могут быть и закрытыми, т.е. полностью герметичными.

В замкнутых системах вода после конденсации сразу же поступает в теплообменник, но часто используются разомкнутые системы, в которых теплоноситель сначала собирается накопителе, а затем перекачивается в котел для нагрева. Конденсат может полностью заполнять трубы, по которым перемещается для нагрева или только частично. Последний вариант предпочтительнее, поскольку при отключении системы трубы в ней останутся сухими.

Если теплоноситель парового отопления после конденсации перемещается непосредственно в котел для последующего нагрева, система называется замкнутой. Если конденсат сначала собирается в накопительном резервуаре, из которого прокачивается в котел насосом, система относится к разряду разомкнутых

Аргументы «За»

Паровой способ быстро нагревает воздух в доме.

Не обязательно сносить печь, так как кроме затрат сил и времени, может понадобиться капитальный ремонт.

Благодаря отсутствию механизмов, любая регулировка выполняется вручную, значит, техника не будет ломаться, давать сбои.

Это вариант для дачи или загородного дома, так как присутствие там сезонное, а топливо можно запасти заранее. Отопление не отключится из-за плохой погоды, неуплаты за электричество или газ.

Даже если сама печь находится в соседнем здании, реально провести паровую систему. Главное, позаботиться о теплоизоляции.

Как это сделать, наглядно показано в следующем видео:

Полезные советы

При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:

Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.

Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.

Дымоход печки со встроенным теплообменником загрязняться быстрее, чем у обычной печи, потому чистить его требуется чаще Источник roof-tops.ru

Как провести паровое отопление своими руками: инструкция по установке
