Шум от насосного оборудования в подвале

Возможные поломки и способы их устранения

необходимости устраняют неполадку. Кстати, рекомендуется защитить насос от перепадов в сети при помощи установки надежного стабилизатора. Такой ход позволит также защитить насос от сгорания плавкого предохранителя, который выходит из строя в результате постоянных перепадов давления в сети

Итак, если все же с вашим циркуляционным насосом приключилась беда, и он отказывается работать, то попробуем отремонтировать агрегат своими руками.

Важно: но если вы не уверены в своих способностях или не имеете соответствующего инструмента под рукой, то лучше обратитесь в специализированный центр

Если насос издаёт гул, но рабочее колесо не вращается

Причинами могут быть следующие моменты:

• Наличие постороннего предмета в зоне рабочего колеса;
• Окислился вал ротора вследствие длительного простоя агрегата;
• Нарушение подачи электропитания к клеммам механизма.

В первом случае нужно аккуратно снять насос с системы отопления и раскрутить корпус в области рабочего колеса. При обнаружении инородного предмета, устранить его и провернуть вал руками. При сборке насоса в обратном порядке необходимо установить на патрубок надежный фильтр.

Если де имеет место быть окисление, то его хорошо зачищают, смазывают все движимые элементы рабочего узла и собирают насос в обратном порядке.

Если де проблема в качестве подачи электропитания, то придётся проверить напряжение при помощи тестера. Сначала на всех участках кабеля и при обнаружении порыва или неисправности полностью заменить последний. Затем, если кабель окажется в порядке, проверить напряжение на клеммах. Если тестер показывает бесконечность, произошло замыкание. Если показывает меньшее напряжение, значит, случился обрыв обмотки. И в том и в другом случаях производят замену клемм.

Если агрегат вообще не подаёт признаков жизни

Такое может случиться, если в сети отсутствует напряжение. При помощи тестера проверяют напряжение и при необходимости устраняют неполадку.

Кстати, рекомендуется защитить насос от перепадов в сети при помощи установки надежного стабилизатора. Такой ход позволит также защитить насос от сгорания плавкого предохранителя, который выходит из строя в результате постоянных перепадов давления в сети.

Если насос включается, но потом останавливается

Причинами могут являться:

• Наличие накипи между движущимися элементами агрегата;
• Неправильное подключение помпы в районе клемм.

В первом случае придётся разобрать насос и проверить его на наличие накипи. В случае обнаружения известковый налёт удаляют и смазывают все стыки между ротором и статором.

Если же накипи нет, то проверьте плотность предохранителя на агрегате. Следует снять его и хорошенько прочистить все зажимы. Здесь же стоит проверить правильность подключения всех проводов в клеммной коробке по фазам.

Если насос издаёт сильный шум при включении

Причиной этому является присутствие воздуха в замкнутом контуре. Необходимо выпустить все воздушные массы из труб, а в верхней части трубопровода смонтировать специальный узел для предотвращения образования воздушных пробок.

Еще одной причиной может стать износ подшипника рабочего колеса. В этом случае нужно разобрать корпус агрегата, проверить подшипник и при необходимости заменить его.

Если насос шумит и вибрирует

Скорее всего, дело в недостаточном напоре в системе. Необходимо добавить воды в трубы или повысить давление в области входного патрубка помпы.

Если все же напор мал

Здесь стоит проверить направление вращения рабочего узла в корпусе помпы. Если колесо крутится неверно, то, вероятно, была допущена ошибка при подключении устройства к клеммам по фазам в случае использования трехфазной сети.

Еще одной причиной снижения напора может стать слишком высокая вязкость теплоносителя. Здесь рабочее колесо испытывает большое сопротивление и не справляется с поставленными задачами. Придётся проверить состояние сетчатого фильтра и при необходимости прочистить его. Также нелишним будет проверить сечение труб входного и выходного отверстия и при необходимости установить верные параметры работы помпы.

Устройство и принцип работы циркуляционного насоса

Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.

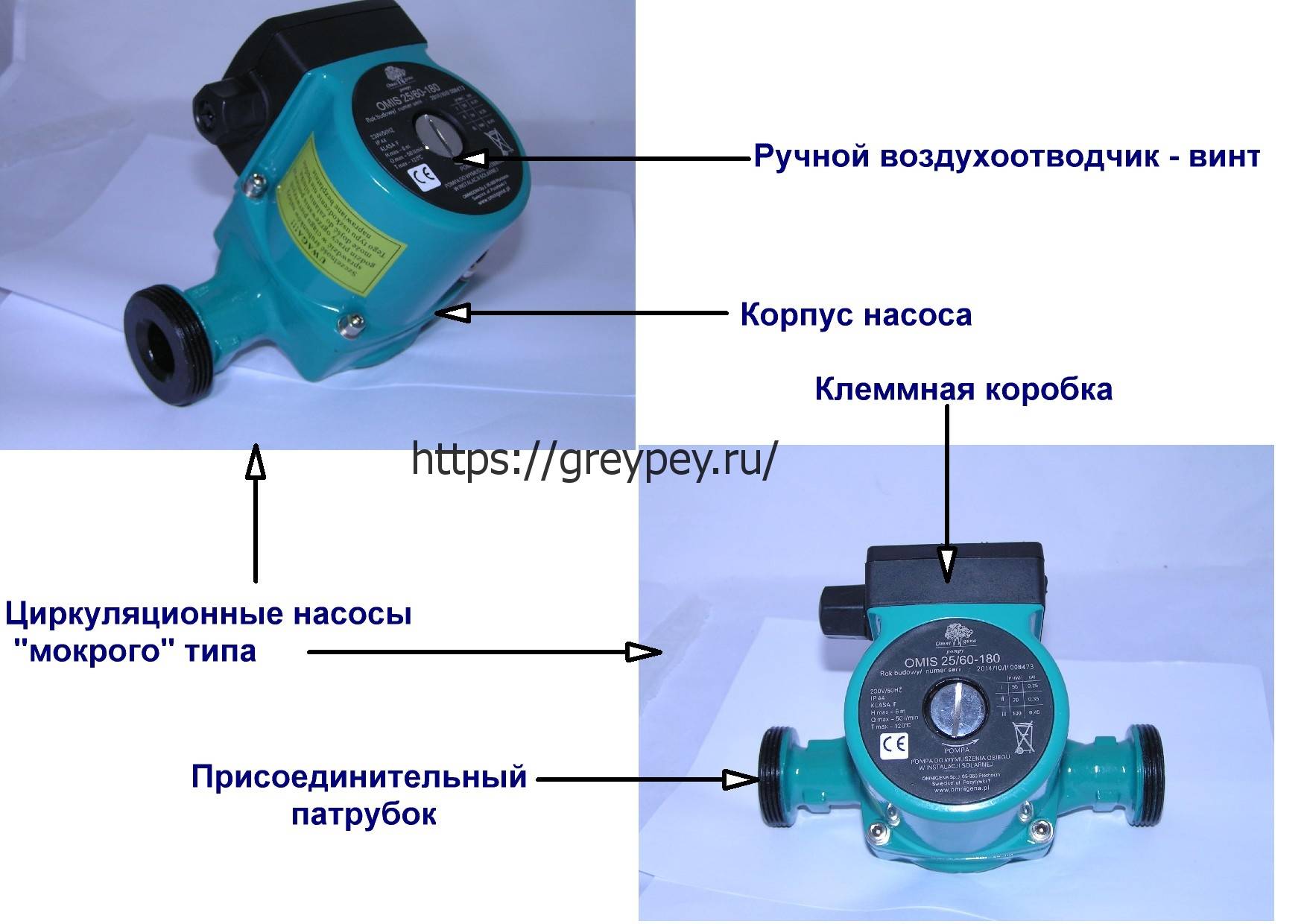

Циркуляционный насос сконструирован из следующих элементов:

p, blockquote 4,0,0,0,0 —>

• корпус, который выполнен из нержавеющей стали или цветных сплавов;
• электрический двигатель, вал которого соединен с ротором ;
• ротор , на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).

Циркуляционные насосы бывают двух видов:

p, blockquote 5,0,0,0,0 —>

• с мокрым ротором;
• с сухим ротором.

У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.

Главные плюсы такого типа циркуляционного насоса:

p, blockquote 7,0,1,0,0 —>

1. В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
2. В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.

В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.

Циркуляционный насос и помпа

Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты . По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.

Диагностика

Агрегаты данного типа условно делятся на две группы: «мокрые» и «сухие». Последние оснащаются вентилятором, который и в штатном режиме работает шумно, о чем предупреждают производители и продавцы. Если в процессе эксплуатации появляются люфты, шум усиливается. Такой прибор должен монтироваться в отдельном помещении с хорошей звукоизоляцией. Но иногда специалисты устанавливают его в жилой комнате или на кухне, аргументируя это высокой эффективностью.

Если зашумел «мокрый» агрегат, понадобится провести диагностику всей системы отопления. В ходе этой работы может выясниться, что виноват не водяной прибор — скрип слышен по другой причине. Ее и нужно будет устранить. Если соблюдать правила монтажа, запуска и эксплуатации отопительной системы, проблем будет меньше.

Почему шумит насос в системе отопления: причины появления посторонних звуков и их устранение

С тех пор, как кому-то в голову пришла идея интегрировать циркуляционный насос в магистраль отопления, данные агрегаты стали использоваться для повышения эффективности нагрева помещений все чаще и чаще. Их можно встретить в теплопунктах многоэтажек, в частных домах, в системах, работающих от котельных.

Подключенное устройство в значительной степени повышает скорость движения рабочей среды, увеличивая теплоотдачу радиаторов. Но не всегда прибор работает безупречно. Иногда наблюдаются сбои, а потребители не могут понять, почему шумит насос в системе отопления. Чтобы это выяснить, необходимо определить причину, по которой устройство ведет себя неправильно, а затем ее устранить.

Когда источник звуков – отопительная система

Часто неприятный гул возникает в случае некачественного проектирования или установки гидросистем, а также при незаконном изменении стандартизированных конструкций действующих трубопроводов в доме. Отмечаются такие случаи, когда после самовольной перепланировки и замены отопительной системы в квартире, монтажа теплых полов или новой сантехники появляется сильный шум во всем доме. Зачастую причина заключается в том, что после ремонта были установлены трубы большего диаметра, чем требуется нормами проекта. В этом случае возникает вибрация, которая и приводит к образованию шума.

Шум также может появиться из-за замены старых насосных систем на новые. Это происходит потому, что технические характеристики установленного оборудования не соответствуют характеристикам работающей в доме гидросистемы. Помимо этого, небольшой гул может появляться еще и потому, что неплотно закрыта заслонка гидросистемы, за счет чего наблюдается дополнительное сопротивление и повышение скорости движения воды по трубам.

Ненормативное движение воды по трубам (более быстрое или замедленное), а также неправильный диаметр установленных недавно труб очень часто становятся причинами появления мощного гула, от которого можно будет избавиться, только установив новый трубопровод. Именно поэтому перед любыми ремонтными работами, связанными с заменой водопровода и насосного оборудования, необходимо консультироваться со специалистами.

Как ухаживать за автономной системой отопления

Автономное обогревание требует постоянного внимания. Экстренный ремонт циркулярного насоса причинит массу неудобств.

• Соединительные узлы и стыки должны быть водонепроницаемы.
• Прокладки и подшипники содержат достаточное количество смазки.
• Специальный прибор поможет оценить подключение и соответствие электросети.
• Пробное включение заранее выявит посторонние звуки и неполадки в работе системы. Двигатель обязан работать без вибрации и шумов.
• Длительный простой вреден для насоса. В тёплое время года необходимо включать систему раз в месяц на 15—20 минут.
• Запуск устройства без воды в трубах приведёт к серьёзной поломке. А также необходимо следить за нормальной циркуляцией жидкости, не перекрывать вентили рядом с насосом.
• Фильтр должен быть без загрязнений. При его отсутствии в систему заливают только чистую воду.
• Известковый налёт нарушает работу вала. Его необходимо периодически удалять либо постараться использовать для устройства менее жёсткую жидкость.

Правильная эксплуатация

Ряд простых требований относятся к любому циркуляционному насосу:

Нельзя допускать холостой ход насоса в отсутствии воды

Касается насоса и мокрого и сухого типа.
Нельзя допускать работу насоса с остановленным током воды, например, если перед или после насоса перекрыт вентиль.
Следует определить оптимальный режим работы с учетом максимальной и минимальной пропускной способности оборудования.
Важно соблюсти требования производителя по номинальному давлению воды в системе.
Температура теплоносителя не должна превышать 65оС. Потому циркуляционный насос устанавливается на обратной линии перед котлом, где течет уже остывшая вода

При превышении заданного порога многократно ускоряется процесс отложения солей жесткости на внутренних поверхностях насоса.
Нельзя допускать длительного простоя. Примерно раз в месяц или два желательно включать насос на 15 минут. Если этого не делать, то в процессе окисления повышается риск заклинивания вала.
Недопустимо использовать циркуляционный насос для перекачки грязной воды с включением плотных частиц во взвешенном состоянии. Обязательно устанавливается фильтр грубой очистки, или другими способами контролируется чистота воды или теплоносителя.

В рабочем режиме у насоса должен быть равномерный звук работающего привода и постоянное значение напора на выходе, что контролируется установленным манометром. При хорошем обращении даже самый простой циркуляционный насос способен проработать до 5 лет, пока не износятся основные его элементы.

Причины появления шума в насосе

Насос в системе отопления шумит по множеству причин, но чаще всего проблема связана с одним из следующих факторов:

• Нестабильное напряжение в электросети. Довольно распространенная проблема, из-за которой шумит насос в котле – перепады напряжения. Из-за перепадов режим работы насоса сбивается, и он начинает перекачивать теплоноситель неравномерно. Именно теплоноситель будет шуметь, проходя по трубам и отопительным приборам. Чтобы с точностью выявить такую проблему, нужно провести полное тестирование отопительной системы и насоса, и без специального оборудования здесь не обойтись.
• Ошибки монтажа. Если со стороны прибора доносится своеобразный шелест, нужно проверить, правильно ли он установлен. В большинстве случаев насосы устанавливаются вместе с гидрокомпенсатором, который отслеживает статическое давление в процессе работы устройства. Гидрокомпенсатор (или мембранный бак) предотвращает возникновение нагрузок, из-за которых изнашивается и гудит насос отопления.
• Воздушные пробки. В самом начале отопительного сезона, когда система только начинает работать, с ее стороны может доноситься характерный свист. Такой звуковой эффект говорит о том, что в контур системы отопления попал воздух, который и является причиной свиста. Для устранения воздушных пробок традиционно используются краны Маевского, обычно устанавливаемые в самых верхних участках контура. Такими кранами нужно пользоваться перед каждым запуском системы, чтобы в ней не было воздуха.

• Неправильный выбор насоса. Еще одна популярная причина шума связана с ошибками, которые были допущены при выборе насосного оборудования. Неправильно подобранный насос отопления стучит при каждом запуске системы, поэтому лучше всего выбирать такой вариант, характеристики которого подходят для конкретной ситуации. Кроме того, несоответствие мощности требуемой всегда приводит к повышенному износу рабочих элементов устройства – и тогда насос будет шуметь по следующей в этом списке причине.
• Неисправность оборудования. Если из насоса постоянно доносится заметный шум, есть очень большая вероятность повреждения ротора или крыльчатки. Косвенным признаком подобных неисправностей является снижение эффективности отопительной системы. Поскольку описанные проблемы достаточно серьезны, для устранения проблемы понадобится полноценный ремонт оборудования или его замена. Иногда насос может гудеть из-за износа определенных элементов и увеличения зазора между ними – в таком случае для устранения шума нужно заменить регулировочные шайбы. Также причиной шума может быть повреждение проводки, и в таком случае придется идти к специалистам – самостоятельно устранить такую проблему без соответствующего опыта очень сложно.

Поломки и методы устранения

В зависимости от проблемы определяют причину поломки и ее устранение:

• насос циркуляционный не включается и не шумит. Причина-сгоревшая обмотка или вышел из строя предохранитель. Меняется плавкий предохранитель или обмотка;
• при включении агрегата слышно гудение, но вал не вращается. Почему агрегат гудит, но не работает? Скорее всего, при длительном простое произошло окисление вала. Если устройство заблокировалось, его отключают от сети. Откручиваются винты, сцепливающие двигатель, и корпус. Мотор извлекается и проворачивается вал. Для низкомощных агрегатов вал разблокируется с помощью отвертки;
• насос отключается после его включенияне начав работать. Причина-накипь между статором и ротором. После демонтажа двигателя происходит очистка от солевых отложений;
• при эксплуатации аппарат начинает греться. Почему греется мотор? Причин нагревания несколько. Неправильный монтаж, плохо смазан подшипник, низкое напряжение сети, засорение системы. Для устранения проблемы напряжения устанавливается бесперебойник для насоса отопления(ибп).Для непрерывной подачи питания, защиты от скачков мощности используют ибп. При отсутствии электричества в сети ибп обеспечит функционирование агрегата в течение пятнадцати минут (используется как источник питания). Ибп защитит двигатель насоса при всплеске, резком падении или колебании напряжения в сети. Подключив ибп, система отопления будет защищена от перепадов в электросети. Питание от сети будет безопасным;
• проблема с питанием. Проверяется соответствие фактического напряжения в сети с прописанным в характеристике;
• рабочее колесо заблокировано. Для устранения неполадки необходимо знать, как разобрать устройство. Для устранения поломки демонтируется колесо и удаляется посторонний предмет. Для предотвращения повтора блокировки, у входа насоса устанавливают фильтр;
• при включении, насос может загудеть. Причина-скопившийся воздух. Для устранения неполадки нужно спустить воздух с системы. Постоянно стравливать воздух будут автоматические воздухоотводители. Воздухоотводчик нужен,чтобы при эксплуатации и запуске системы спускать воздух;
• при работе агрегат вибрирует. Причина-изнашивание подшипника. Необходима замена подшипника. Вторая причина-засорение фильтра. Требуется промывка и очистка фильтра;
• после включения срабатывает защита двигателя электрического. Причина в электрике двигателя. Необходимо обращаться к специалисту;
• напор воды ниже, чем прописано в технических характеристиках. Устанавливая аппарат, допустили ошибку. Встречается в трехфазных типах оборудования.

Профилактика поломок

Для предотвращения поломок, необходимо проверять исправность насоса отопления своими руками. Прежде чем начать отопительный сезон, агрегат проверяют на наличие поломок.

1. Проверка на наличие смазки. При рассыхании патрубков их смазывают.
2. Проверить правильность подключения устройства к сети. При планировке отопительной системы предусматривают размещение насоса перед котлом. Эта мера снизит образования воздушных пробок к нулю.
3. Оборудование с помощью тестера проверяется на правильность подключения у сети.
4. Очистка от грязи фильтра.
5. Перед тем как запустить отопление, проводят тестирование оборудования. Для опрессовки системы отопления в систему подают воду или воздух. Для опрессовки используется гидравлическая или пневматическая помпа.

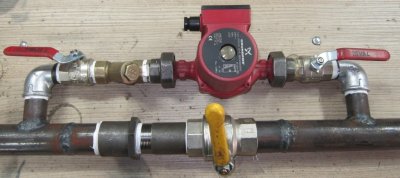

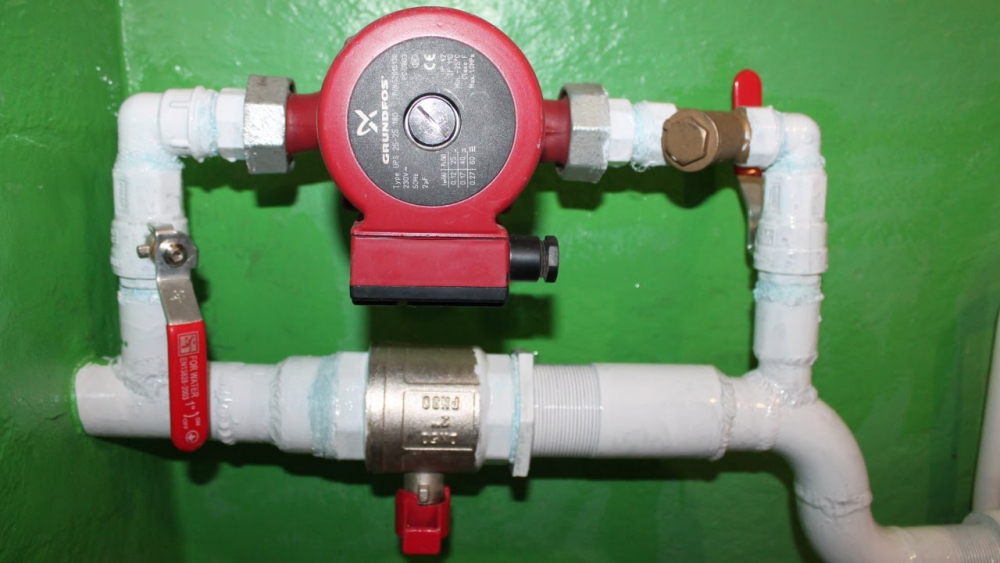

Правильная и неправильная установка циркуляционного насоса

Влияние опрессовочного процесса на нагнетательный механизм

Опрессовочный процесс обеспечивает качественное обслуживание всей системы отопления.

Для того чтобы вся система могла работать без утечек и включаться без проблем проводят эту процедуру. Процедура проводится после отключения системы от сети и извлечения теплоносителя. Перед процедурой трубы необходимо продавить (очистить) от накипи. Накипь, откладываясь на внутренних частях труб, уменьшает их проходимость на пятьдесят процентов, увеличивая нагрузку на нагнетатель. Насосу качать воду по системе станет тяжело и он быстро выйдет из строя. Циркуляция нарушиться во всей системе. Обогрев будет не эффективным.

Правила эксплуатации и ухода за насосом

Чтобы оборудование работало без сбоев, необходимо выполнять определенные условия и соблюдать правила. «Сухие» шумные насосы с воздушным охлаждением должны устанавливаться в отдельном помещении с качественной шумоизоляцией. Для частных домов такое оборудование приобретать нерентабельно — оно слишком мощное. Достаточно прибора с напором до 10 метров.

При установке и эксплуатации оборудования нужно придерживаться следующих требований:

• при выборе насоса учитывать объем теплоносителя в замкнутом контуре;
• установить фильтр очистки воды;
• правильно смонтировать оборудование;
• клеммная коробка должна располагаться сверху или сбоку устройства;
• заполнение водой замкнутого контура производится в самой нижней точке;
• перед запуском отопления нужно убедиться в отсутствии воздушных пробок;
• не включать прибор без воды и при закрытом байпасе;
• летом раз в месяц необходимо запускать отопление на 15—20 минут, во избежание окисления деталей прибора;
• после длительного перерыва следует проверить работоспособность оборудования.

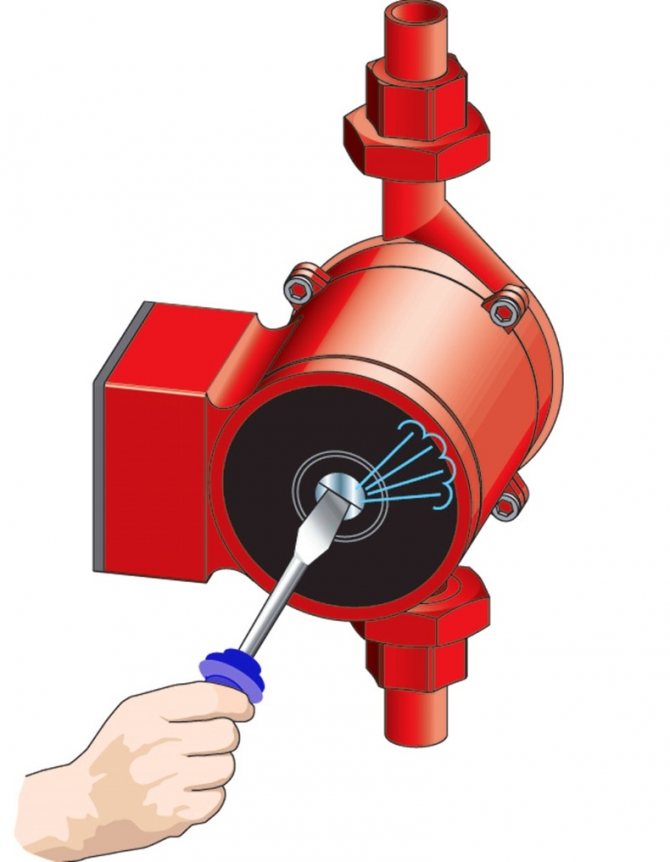

На насосе есть специальная заглушка (воздушный винт) для стравливания воздуха. Перед запуском отопления ее на несколько оборотов выкручивают для удаления воздушной пробки.

В процессе эксплуатации нужно следить за температурой рабочей среды. Если она выше 70 °С, твердые соли начинают выпадать в осадок и мешают нормальному функционированию оборудования. Твердотопливные двухконтурные котлы читайте в нашей статье.
