Бойлер косвенного нагрева для газового котла: специфика эксплуатации и подключения

Особенности подключения бойлера к газовому котлу

При выборе бойлера для подключения к газовому агрегату следует учитывать, хватит ли мощности данному устройству для обеспечения отопления и качественного прогрева воды в емкости.

Бойлеры косвенного нагрева могут быть разного объема. Следует четко понимать, сколько необходимо воды для того, чтобы газовый котел определенной мощности успевал нагревать ее до нужной температуры. Бойлер состоит из следующих элементов:

• накопительной емкости, окруженной теплоизолирующим слоем;
• змеевика, необходимого для циркуляции воды;
• гильзы для подключения температурного датчика;
• линии рециркуляции (для некоторых моделей).

Принцип нагрева жидкости в бойлере состоит в следующем:

• нагретый теплоноситель, выходя из газового котла, идет в змеевик накопительного бака;
• от теплообменника нагревается вода в бойлере;
• теплая жидкость концентрируется вверху и поступает в кран или душ.

Необходимую температуру нагрева воды в емкости выставляют, избегая больших значений. Контролировать ее помогают термодатчики, которые сигнализируют о наборе заданной температуры насосу или трехходовому клапану. После этого прекращается циркуляция воды в змеевике.

Нагрев в бойлере осуществляется следующим образом: холодная вода действует в виде поршня, поднимая вверх нагретую жидкость, которая в последствии выходит из крана.

Схемы, как подключить косвенный бойлер к газовому котлу, отличаются в зависимости от типа агрегата.

Схема подключения к двухконтурному агрегату

Двухконтурные газовые котлы выполняют две функции: обеспечивают отопление и горячее водоснабжение. При подключении к данному агрегату бойлер косвенного нагрева закольцовывают со вторичным теплообменником для ГВС. Входной патрубок емкости соединяют с первым патрубком контура агрегата, а выходящий — подключают к «обратке». Таким образом, вода из водопровода будет попадать не в теплообменник ГВС газового котла, а в бойлер.

При такой схеме термодатчик, контролирующий температуру в бойлере, подключают напрямую к насосу.

Для полноценной работы газового котла следует подбирать емкость, которая не будет забирать слишком много теплоносителя. Иначе это плохо повлияет на функцию обогрева.

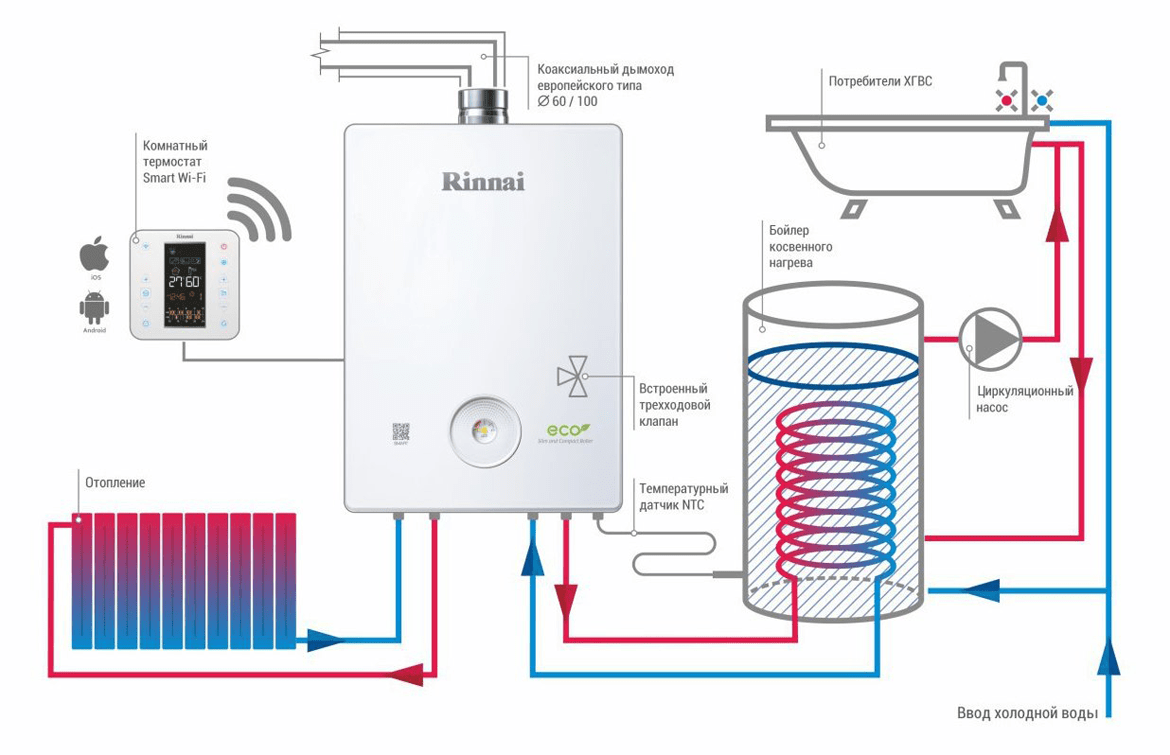

Схема подключения к одноконтурному газовому котлу

Схема, как подключить одноконтурный газовый котел к бойлеру, несколько отличается от предыдущей. К подающей линии подключают патрубок для подачи холодной воды в емкость косвенного нагрева, а к «обратке» через трехходовый клапан — вторую линию бойлера. В представленной схеме заложено разделение водных потоков по трубам с помощью 2-ух насосов. Приоритет отдают контуру ГВС. Насосы работают по сигналам, которые исходят от термостата, установленного в бак. Чтобы потоки не смешивались, перед насосами следует установить обратный клапан.

В отличие от схемы с двухконтурным газовым котлом, работа данной системы отопления отличается тем, что термодатчик управляет 2-мя насосами одновременно: при включении насоса ГВС отключается элемент отопления. Если объем нагреваемой воды невелик, то она не повлияет на качество отопления.

Подключение системы через гидравлическую стрелку

Если в отопительной системе предусматривается использование 3-ех и более контуров, то удобнее всего произвести подключение через гидравлическую стрелку.

Гидрострелка – устройство, предназначенное для балансировки давления и температуры в разных контурах системы. Ее установка является обязательной для эксплуатации газовых котлов с теплообменником из чугуна. Данный материал плохо переносит перепады температур, и при большой их разнице на входе и на выходе из контура он может треснуть.

Если использовать 3 контура без гидравлической стрелки, это негативно скажется на узлах системы, и газовом котле в частности. Вместо гидрострелки иногда устанавливают балансировочные вентили.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

• снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
• возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
• нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
• происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

• верховодка – на этом месте лучше всего выкопать водоем;
• на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
• на глубине от 0,5 м до 1 м – таволга, канареечник, ;
• от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
• от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

• при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
• глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
• если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
• оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Как рассчитать объем бойлера косвенного нагрева

Описание схем, представленное выше, требует правильного расчёта. Нагревательный прибор необходим для поддержания температуры воды на одном уровне.

Для того чтобы провести расчёт, необходимо рассмотреть пример такого действия. Будет взята за основу семья из 4-х человек, где ежедневно потребляется большой объём тёплой воды.

Мытьё посуды в 1 минуту отнимает примерно до 3 литров горячей воды. Если сюда прибавить полоскание, тогда уйдёт времени примерно 8 минут. Мытьё после двух приёмов пищи в день потребует примерно 48 литров (3*8*2). Получается, что в неделю расход воды на мытьё посуды будет оставлять 48*7=336 литров.

Все члены семьи за неделю принимают ванну 3 раза. На 1 человека в среднем уходит порядка 80 литров воды. За неделю семья из 4 человек на водные процедуры тратит 4*3=12*80=960 литров

В остальные 4 дня в неделю каждый член семьи принимает душ. Среднее время процедуры составляет 10 минут. Расход воды в минуту составляет 8 литров. В неделю один член семьи расходует 4*10*8= 320 литров. Получается, что семья в неделю тратит на душ 320*4=1280 литров.

Все члены семьи в совокупности на мелкие бытовые действия в день расходуют до 40 литров воды. В неделю этот показатель будет оставлять 280 литров.

В итоге семья из 4 человек тратит воды в неделю в объеме примерно 336+960+1280+280=2856 литров. С учётом погрешностей и непредвиденных расходов цифру лучше округлить до 2900 литров. Расход в бойлере рассчитывается по часам. Поэтому необходимо все пересчитать в единицах. Для этого полученный объём делим на количество дней и на 24 часа – 2900/7/24=17 литров за час расходует семья.

Для расчёта соотношения температуры и мощности получаем следующий показатель 17*0,0375=0,637кВт в час.

Как работают настенные газовые котлы с встроенным бойлером косвенного нагрева

Как работает навесной котел на газе с встроенным бойлером

• Первичный и вторичный теплообменник работают в постоянном режиме.
• В бойлере поддерживается постоянная температура нагрева жидкости. Внутри бойлера установлен змеевик, по которому циркулирует горячая вода. Осуществляется послойный подогрев жидкости.
• После открытия крана водоснабжения, потребителю сразу подается горячая вода, вытесняемая холодной жидкостью, поступающей в бойлер.

• Типом камеры сгорания – потребителю предлагаются газовые котлы с открытой и закрытой камерой сгорания:
  1. Атмосферные, подключаются к стандартному классическому дымоходу.
  2. В турбо котлах с закрытой камерой сгорания, отвод дыма и забор воздуха с улицы, осуществляется посредством коаксиального дымохода.
• Объемом накопительной емкости – встроенный бойлер косвенного нагрева, в зависимости от выбранной модели и ее мощности, имеет вместимость от 10 до 60 л. Существуют котлы с емкостью большего объема, но, как правило, они изготавливаются в напольном исполнении.

Бойлером косвенного нагрева, оснащается газовое отопительное оборудование, с мощностью свыше 25 кВт. В котлах с меньшей производительностью, накопительная емкость обычно не ставится.

Выбираем настенный котел отопления с внутренним бойлером

• Объем бойлера-накопителя – от вместимости бака, зависит то, какое количество горячей воды будет доступно. Для большой семьи, лучше выбирать модели, с объемом накопителя не менее 40 л.
• Пропускная способность – в технической документации четко оговаривается, какое количество горячей воды сможет подогреть котел в течение 30 минут. Указывается температура нагрева, равная 30°С.
• Мощность – точные теплотехнические расчеты произведет консультант компании, продающей отопительное оборудование. При самостоятельном подборе техники, пользуются формулой 1 кВт = 10 м². К полученному результату, добавляют запас 20-30% на ГВС.
• Защита котла и накопительной емкости – лучшими считаются котлы, оснащенные 2-3 степенями защиты от накипи, являющейся главной причиной выхода накопительной емкости из строя.

Рейтинг марок котлов с интегрированным бойлером

• Италия – Baxi, Immergas, Ariston, Sime
• Германия – Wolf, Buderus
• Франция – Chaffoteaux, De Dietrich
• Чехия – Protherm, Thermona
• Совместное производство США и Бельгия – ACV

Стоимость котла со встроенным бойлером

• Производитель – чешские, немецкие и австрийские котлы, занимают лидерство относительно стоимости среди аналогов, изготовленных заводами, расположенными в других странах ЕС.
• Мощность – котел Бакси, итальянского производителя, в 28 кВт, будет стоить приблизительно 1800€, а за 32 кВт агрегат, придется заплатить уже 2200€.
• Тип камеры сгорания – дороже всего стоят модели с закрытым горелочным устройством, использующим конденсационный принцип нагрева теплоносителя. Атмосферные аналоги, стоят на 5-10% дешевле.
• Пропускная способность и объем емкости накопителя. Настенные газовые котлы для отопления и нагрева ГВС со встроенным бойлером, способные нагреть 14 л/мин, обойдутся приблизительно в 1600€. Аналоги, с пропускной способностью 18 л/мин, стоят уже 2200€.

Преимущества котлов со встроенным бойлером

• Возможность подогрева воды даже в период пиковых нагрузок. Двухконтурный котел, при низком давлении воды, не выходит в рабочий режим. Подача газа открывается при достижении определенной интенсивности циркуляции жидкости в трубопроводе. Нагрев воды в бойлере выполняется заранее, когда присутствует нормальный напор в системе.
• Компактность – все газовые навесные отопительные котлы с встроенным накопительным бойлером, имеют небольшие размеры, что позволяет их размещение в любом хозяйственном и бытовом помещении, используемом в качестве котельной.
• Моментальная подача горячей воды – бойлер подключается к системе рециркуляции. После нагрева воды в емкости, поддерживается постоянная температура. Горячая вода начинает идти из крана водоснабжения, спустя несколько секунд после открытия.
• Простой монтаж – устройство бойлера в котле сделано таким образом, чтобы потребителю не нужно было дополнительно настраивать работу агрегата. Достаточно подвести электричество к автоматике, газ к горелке и трубопровод к подающему и обратному патрубку системы водоснабжения, расположенному на корпусе.

Минусы встроенных бойлеров в котлах

• Высокая стоимость.
• Подверженность бойлера к выходу из строя, по мере накопления кальциевых отложений.

В режиме ГВС, котел потребляет приблизительно на 30% меньше газа. Поэтому, затраты на приобретение агрегата окупаются в первые несколько отопительных сезонов.

Этапы подключения

Сделайте необходимые расчеты, нанесите на план помещения разметку труб, место установки котла и бойлера. Подготовьте прочный фундамент под водонагреватель, особенно если он рассчитан на большие объемы. Далее поступите так:

• Выполните разводку, обозначив места размещения горячего и холодного патрубка.
• Установите тройник, предохранительный клапан. Последний позволяет избавиться от избыточного давления.
• Все соединения надежно герметизируйте.
• Выполните подключение к электричеству, установите автомат УЗО.
• По окончании отрегулируйте значения терморегулятора. Выполните тестовый запуск.

Понаблюдайте за соединениями, патрубками. Не должно быть течи или подозрительного шума. Помните, что источником тепла может быть не только котел, но и солнечный коллектор. Иногда его установка гораздо выгоднее.

Чтобы окончательно разобраться в принципах обвязки, просмотрите видео по теме:

https://youtube.com/watch?v=0aw_fopqIj0

Принцип работы и конструкция

Бойлер к газовому котлу – это теплоизолированный цилиндрический либо прямоугольный бак с теплообменником внутри. Емкость теплообменника выполнена в форме змеевика. По змеевику движется горячий теплоноситель, при этом нагревается вода в баке.

Далее теплоноситель из змеевика покидает бак и возвращается обратно в контур. Распределение тепла осуществляется по конвективному принципу, сверху вниз. Через контур нагрева должно проходить не больше 40 процентов всего теплоносителя.

Материал изготовления бака – медицинская сталь или пищевой пластик, иногда стекло, стеклокерамика. Змеевик – латунный или стальной. Для поддержания настроечной температуры бак оснащен собственным ТЭНом.

В конструкцию включены термометр и предохранительный клапан для регулировки давления (виды автоматики для газовых котлов отопления). Для защиты металлических частей от коррозии внутрь нагревателя помещен магниевый анод.

Схема конструкции газового котла с бойлером.

В качестве теплоизоляционного материала лучший вариант – пенополиуретан: прослойка из него располагается между емкостью и наружным корпусом. Используются также утеплители минвата, поролон, пенополистирол. У моделей с большой емкостью (свыше 150 литров) в нижней части предусмотрено ревизионное окошко.

Подключение бойлера к двухконтурному котлу, как это возможно

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

https://youtube.com/watch?v=-lSTDhOu3xU

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал труб для обвязки БКН

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Обвязка в самотёчной системе

Монтаж рециркуляции ГВС с БКН

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

Обвязка БКН с двухконтурным котлом

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
