Функции предохранительного клапана в бойлере

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

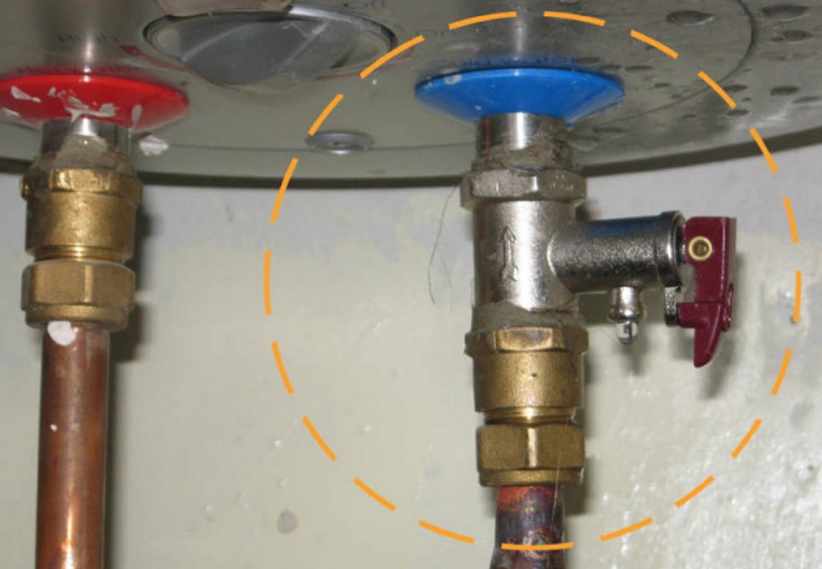

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как слить воду через клапан?

Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.

  1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
  2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

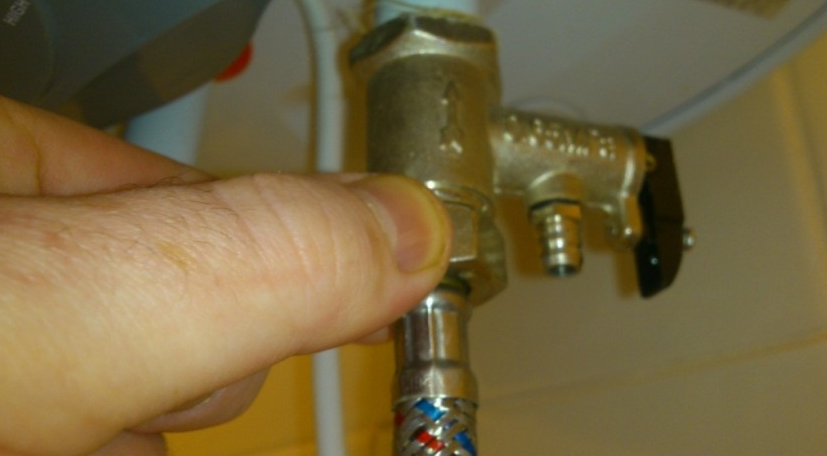

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

  1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
  2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
  3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

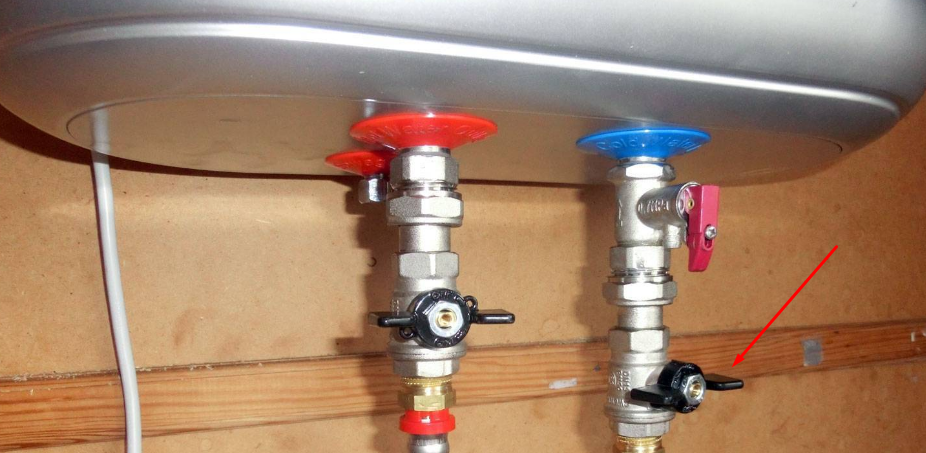

Обвязка клапана в системе бойлера

Накануне инсталляции предохранительного устройства в системе защиты электрического нагревателя, его требуется отключить, и полностью сдренировать воду. Подрывные устройства устанавливают на входе исходной воды в емкость.

Сантехнический процесс очень простой, доступен домашнему мастеру любой квалификации. Запаковывают клапан ключом на 5 оборотов с применением уплотнителей. Вторым резьбовым выходом устройство стыкуется с водяными трубами.

Куда ставить предохранительный клапан

Многие пользователи задаются вопросом, куда ставить такое защитное устройство. Клапан ставится в разрыв водопровода, после задвижки на водопроводе и входным патрубком в нагреватель.

Другую запорно-регулирующую арматуру на этом промежутке не устанавливают. Предельный промежуток от входного патрубка в электробойлер до предохранительного устройства до 250 см.

Для многих модификаций разработана вертикально ориентированная установка конструкции, когда вода обязана двигаться снизу вверх. Нужное направление городской воды обозначено стрелкой на корпусе. К дренажному штуцеру на защитном устройстве подключается прозрачный ПХВ-шланг для вывода в систему водоотведения.

Для водопроводных сетей, которые страдают от скачков давления, рекомендуется установить редуктор. В процессе нагрева воды из защитного устройства подтекает вода, поэтому чтобы не заливать водой окружающее пространство устанавливают дренажный гибкий шланг.

Шланг лучше выбрать прозрачным, чтобы возможно было зрительно оценить функциональность защиты. Порой пользователи стараются убрать клапан подальше от подогревателя с обозрения.

Подобный вариант также допускается, при выполнении 2-х обязательств: на линии между защитным устройством и входом воды категорически воспрещено ставить запорно-регулирующую арматуру, нужно избегать длинных вертикальных участков водопроводных труб, поскольку они создают дополнительное давление на клапан, в результате чего может начаться процесс «холостого» подтекания.

Причины «подтекания» предохранительного клапана

Внутренних причин для протечек немного – всего 4:

  1. Чаще всего встречается физическая поломка самого клапана. Зачастую металл пружины устает и больше не может полноценно функционировать. Предохранительный клапан немного смещается, что дает возможность воде вытекать наружу. В дешевых китайских предохранителях пружины изначально слабые. Они реагируют на более низкое давление, из-за чего вода беспрепятственно выходит наружу. В этом случае помогает только замена.
  2. Вторая причина – избыточное давление в самом бойлере. Оно может быть как постоянным, что говорит о поломке насоса, так и временным. Если ситуация была единичной – не пугайтесь, т.к. бойлер и клапан работают правильно.
  3. Механический дефект. Так же часто встречающаяся поломка, которая происходит при транспортировке или установке. Перетянув клапан, можно надорвать резьбу, вследствие чего будет нарушена герметичность. Отдельно стоит выделить – заводской брак. У каждого производителя есть допустимый порог неликвида, который случайно попадает в продажу. В этом случае деталь можно заменить в сантехмега.
  4. Подтекание резьбы. Чаще всего подтекает не сам клапан, а резьбовое соединение. Усыхание резиновой прокладки и износ ФУМ-ленты заставляют воду просачиваться наружу, спускаясь вниз по ложбинкам. Аналогично может протекать и сам накопительный бак, однако эту проблему решить не получится.

Существуют и внешние причины протечки. Они не связаны с самим бойлером. К ним относится повышенное давление в водопроводе. По ГОСТу оно должны быть орт 1,5 до 3 атмосфер. Соответственно большинство бойлеров рассчитаны именно на это давление, а его превышение приводит к неправильной работе всей системы.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму

На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Частые поломки предохранительных клапанов и методы их устранения

Существует несколько проблем с клапанами, обычно они или забиваются, или протекают. Но, для того чтобы быть уверенным в поломке, нужно понять, как система предохранителей работает в нормальном состоянии.

В обычном режиме во время нагревания бойлера из обратного клапана капает вода.

Можно выполнить специальную проверку целостности деталей. Для этого нужно выключить бойлер и несколько раз поднять рычажок, тем самым спустив лишнее давление. Если поток капель не прекратился – в бойлере обнаружены неисправности.

В некоторых случаях механизм ломается, и вода вытекает неконтролируемо. Это может быть, как тонкая струйка, так и постоянная протечка, которая не останавливается.

Причин у такой проблемы может быть несколько:

  • Какой-то из элементов клапана износился. Сюда входят, в первую очередь, сама пружина и тарельчатое устройство. В таком случае единственным эффективным решением будет замена клапана.
  • Один из элементов сломался из-за гидроудара. Это происходит при резком повышении напора. В таком случае клапан на водонагреватель также заменяется.
  • Иногда штуцер банально засоряется накипью. В таком случае производится чистка.
  • Протечка может быть вызвана неправильным монтажом конструкции. Если это так, то проводится диагностика и обнаруживается проблема, которая решается изменением структуры конструкции.
  • Несоблюдение требований установки также может быть одной из причин. Следует перенести защитный узел на правильное место.

Разберем две проблемы, которые можно решить самостоятельно.

Забился клапан

При наличии этой проблемы вода не капает из штуцера при любой температуре. Перед тем, как начать работы, нужно проверить исправность системы водоснабжения. Вполне возможно, что там сломался какой-то кран или есть протечка.

Если с системой все в порядке, то нужно снять механизм и промыть его. Для этого открываем сливной кран, нажав рычаг на приборе и подставляем под проточную воду. Вначале будет вымываться вся грязь и накипь, но потом вода станет вновь прозрачной. После этого помещаем клапан на место. Если это не помогает, то устанавливается новый обратный клапан на водонагреватель.

Капает вода из клапана

В прорыве клапана, как ни странно, тоже может быть виновата накипь. Все дело в том, что при протекании воды через клапан в детали могут попасть мусор и грязь. Это, в свою очередь, препятствует полному закрытию клапана. Решается проблема промыванием.

Второй причиной является избыточное давление из-за кипятка. Бойлер может достаточно долгое время работать на высоких температурах, тем самым заставляя клапан постоянно выпускать воду. Решение очевидно – нужно снизить нагрузку на водонагреватель и снизить температуру.

Третьим вариантом поломки предохранительного клапана для бойлера является высокое давление в водопроводе. Некоторые водонагреватели могут не справляться с ним, из-за чего защитный клапан постоянно сбрасывает давление. Это достаточно неприятно, потому что в один момент механизм может отказать. Для того чтобы утвердить именно эту причину поломки, нужно замерить давление воды перед вводом в бойлер, для этого используется монометр. Если оно выше, чем допустимое для бака, то нужно заменить клапан. В магазинах продаются редукционные модели, на которых регулируется давление, подаваемое в водонагреватель.

Последней причиной является неисправность клапана, которая решается его заменой. Эта проблема актуальна, если другие не были обнаружены. Желательно взять модель получше, с большим максимальным рабочим давлением.

Демонтаж клапана

Инструкция поможет в случае, если необходимо прочистить предохранитель, заменить или «подтянуть»:

Перекройте доступ воды. Обычно на смеситель идет собственный проходной кран.

Отключите электричество.

Рекомендуется открыть рычаг аварийного сброса.

Открутите подводящие трубки и клапан. Для этого нужен ключ на 15.

После необходимо заменить ФУМ-ленту или паклю.

Если проблемы с известковыми отложениями, то хорошенько промойте снятый клапан под проточной водой, чтобы сбить большие куски накипи. Можно пройтись длинным ершиком. Затем погрузите полностью в раствор на 15-30 минут.

Затем еще раз промойте под проточной водой, чтобы смыть остатки раствора – он может вызвать коррозию. Затем щедро нанесите силиконовую смазку и поставьте обратно.

Как вам статья?

Мне нравитсяНе нравится

Причины подтеков и их устранение

Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.

В процессе естественной протечки или неполадок с клапаном

Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.

Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.

Схема подключения водонагревателя.

А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.

Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.

В случае чрезмерного внутреннего давления

Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.

Схема работы водонагревателя.

Тогда у вас есть два пути решения такой проблемы.

Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.

Второй путь – установить специальное устройство, которое называется расширительный бачок. Это уже более дорогая установка, которая потребует больше времени и навыков для монтажа. Но установка бачка обычно применяется только в крайних и редких случаях, когда больше ничего не помогает. Бачок просто обладает большой мощностью, которая способна сильно понижать давление воды еще на входе в бак.

Если проблема в самой емкости (баке)

Часто бывают и случаи протечки воды из самого бойлера, когда клапан не имеет к этому абсолютно никакого отношения. Вот это явление считается абсолютно ненормальным, с какой стороны вы бы его ни рассматривали. Для начала необходимо выяснить, откуда именно идет протечка.

Итак, если обогревательный бак поврежден снаружи корпуса, что сразу становится видно невооруженным глазом, в результате чего с его стенки капает вода, то здесь выход может быть только один – замена бойлера. Герметизация или запаивание вряд ли здесь чем-то смогут помощь. А если и дадут эффект, то он будет совсем непродолжительным. Такое явление обычно происходит после долгих лет пользования качественным баком или же в случае, когда товар оказался подделкой. Дополнительными причинами может быть еще недостаточно качественное защитное покрытие водонагревателя от коррозии и накипи изнутри.

Если же вы видите, что стенки бака абсолютно целые и невредимые, а вода капает все равно, загляните под нижнюю крышку бака. Скорее всего, именно оттуда идет утечка. В этом случае для решения проблемы необходимо полностью отключить бойлер от системы электропитания, снять бак с навесов и открутить крышку.

Там вы увидите в центре трубку (маленький люк) водонагревателя, на которую надета резиновая прокладка. Необходимо заменить эту прокладку на новую. После этого закройте бак и повесьте на место. Подключите питание и проследите, устранена ли течь. Если действия не дали никакого эффекта, то нужно вызывать специалиста. Но, скорее всего, вам придется менять бак полностью.

  • Стальные радиаторы: как рассчитать тепло?
  • Как изготовить электрический котел своими руками?
  • Схема подключения пиролизного котла
  • Как сложить печь своими руками
  • Монтаж эковаты своими руками
  • Как правильно очистить радиаторы отопления
  • Характеристика и монтаж двухтрубной горизонтальной системы отопления

Принцип работы

Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан, способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.

Перпендикулярное ответвление вмещает еще один клапан, срабатывающий после повышения давления и осуществляющий сброс излишней жидкости через штуцер. Принцип срабатывания происходит в несколько этапов.

  1. Если давление резервуара ниже, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления приходит в норму, пружинный механизм прижимает пластинку к выступу корпуса, ограничивая проток жидкости.
  2. Во время активного нагрева происходит медленное повышение температуры жидкости, а вместе с этим увеличивается и давление. Пока оно не достигло максимального значения, механизм не активируется.
  3. После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера. Излишний объем жидкости из резервуара удаляется через этот канал. После снижения давления до штатного уровня пружина перекрывает проток, а удаление воды прекращается.

Исходя из вышеописанного, можно понять, что из штуцерного канала будет периодически стекать жидкость. Данное явление происходит во время нагрева воды и снижения давления в системе подачи воды. Если вы регулярно замечаете воду на штуцере, это означает, что предохранительный клапан для бойлера работает в штатном режиме.

Однако вместе с этим возникает необходимость в отведении стекающей жидкости. Для осуществления процедуры на патрубок закрепляется трубка подходящего размера: ее необходимо стянуть хомутом для обеспечения надежного крепления. Штатное рабочее давление в резервуаре водонагревателя от шести до десяти Бар. Без надежного закрепления трубку попросту сорвет, поэтому к выбору хомута нужно подойти с особой тщательностью. Крепко затяните его и выведите трубку к ближайшему канализационному сливу.

Принцип действия клапана

Необходимость установки предохранительного клапана

Эта деталь защищает бойлер от избыточного давления. При нагреве вода расширяется, выходить ей некуда, поскольку бак представляет собой замкнутое пространство. На помощь приходит предохранитель, который сбрасывает излишки.

Представьте, что бойлер установлен без какого-либо препятствия между ним и водопроводом. Когда показатели в баке превысят норму, вода будет поступать в систему. В результате горячий поток может политься из кранов либо из бачка унитаза.

Вторая важная функция клапана — препятствие для обратного тока воды в магистраль. Чем это опасно? При пониженном давлении (например, ночью), вода из бака будет уходить в слив. При этом ТЭН продолжит свою работу без жидкости и сгорит. В худшем случаем может случиться пожар.

Каким образом работает клапан

Рассмотрим подробнее:

Деталь состоит из большого и малого цилиндра. В большом размещена заслонка в виде тарелки, он срабатывает под воздействием пружины. Малый размещается перпендикулярно, и его заслонка срабатывает в другую сторону. Также он оснащен сливным патрубком с рукояткой сброса.

  • Холодный поток поступает в систему, создавая напряжение на клапан. Последний открывается, запуская поток.
  • По мере наполнения емкости бойлера давление внутри возрастает, поэтому заслонка закрывается.
  • Во время нагрева показания в корпусе становятся еще выше. Как только оно превышает норму, срабатывает пружина большого цилиндра, излишки сливаются через дренажный патрубок.

Таков принцип работы. Некоторые «мастера» считают, что достаточно установить обратный клапан вместо предохранительного. Эта ошибка может привести к серьезной аварии.

Кипящая жидкость нагнетает давление в баке, которому нет выхода. Если случайно открыть в это время кран, часть воды стечет и давление резко снизится. Остатки воды вскипят мгновенно, пар заполнит бойлер, что приведет к взрыву. Читайте, что делать, если это случилось.

Вот основные функции предохранительного клапана:

  • Блокирует слив воды в канализацию.
  • Регулирует давление в системе.
  • Служит защитой от гидроударов.
  • Позволяет быстро слить содержимое при необходимости.

Разберемся, как самостоятельно установить деталь.
