Характеристики циркуляционных насосов грундфос

Для чего необходимо выполнять расчет

Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:

1. создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
2. обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.

При выполнении такого расчета учитывают два основных параметра:

• общую потребность здания в тепловой энергии;
• суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.

Таблица 1. Тепловая мощность для различных помещений

После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.

Порядок расчета параметров насоса

Циркуляционный насос должен решать две основные задачи:

• создавать в отопительной системе такой напор теплоносителя, который будет способен преодолевать гидравлическое сопротивление, возникающее в отдельных элементах конструкции;
• обеспечивать нужную производительность и тем самым способствовать передвижению по системе тепла, достаточного для обогрева дома.

Исходя из поставленных задач, расчет циркуляционного насоса для отопления, требуется для определения потребности дома в тепловой энергии и гидравлического сопротивления всей системы. Не зная этих параметров, выбрать устройство для принудительного передвижения теплоносителя невозможно.

Расчет давления

Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:

H=(R*L +Z’)/p*g.

Здесь присутствуют такие величины и значения:

R
-показатель сопротивления, касательно прямого участка трубопровода.

L
— длина самого трубопровода.

Z
— сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).

p
— показатель плотности носителя тепла при конкретной температуре.

g
— показатель ускорения, относительно свободного падения.

При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:

H=R*L*ZF

Здесь присутствуют следующие параметры:

R
-сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.

В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.

L
— общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.

ZF
— коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:

• если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
• когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;

Пример расчёта

Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.

Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.

Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:

0,015*49*1,3=0,9555.

Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией

А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления

Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

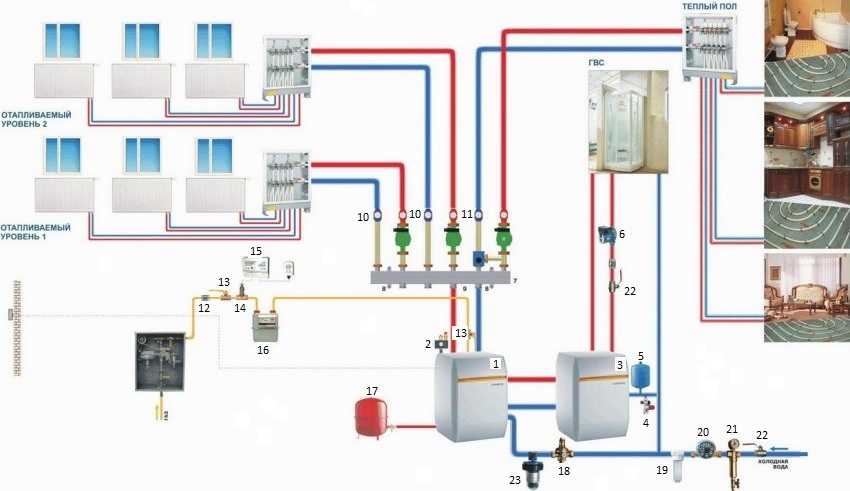

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Особенности установки

Циркуляционный насос Грундфос монтируется только на горизонтальный трубопровод. Именно так обеспечивается его эффективная и корректная работа. Агрегаты с мокрым ротором надо устанавливать на подающий контур, а с сухим – только на обратный. Все дело в том, что в насосе с сухим ротором присутствуют резиновые и паронитовые уплотнители, манжеты и прокладки. Под действием высоких температур они быстро выходят из строя.

Обязательно перед агрегатом устанавливается фильтр грубой очистки. Этот небольшой и недорогой прибор продлит срок службы самого насоса. Агрегаты с любым видом ротора можно устанавливать в открытые или закрытые системы отопления.

Если в загородном поселке есть проблемы с подачей электричества, то циркуляционный насос лучше всего устанавливать на байпасе. Через приборы Грундфос теплоноситель проходит с трудом, слишком небольшой зазор между крыльчаткой и корпусом насоса.

И последнее

Выбирая насос для собственного дома, необходимо в первую очередь обратить внимание на его характеристики. Особое внимание напору, от которого зависит, поднимется ли теплоноситель на необходимый этаж или нет

Если схема отопления в доме однотрубная, то этот показатель будет меньше, если двухтрубная, то придется приобретать прибор с большим показателем.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

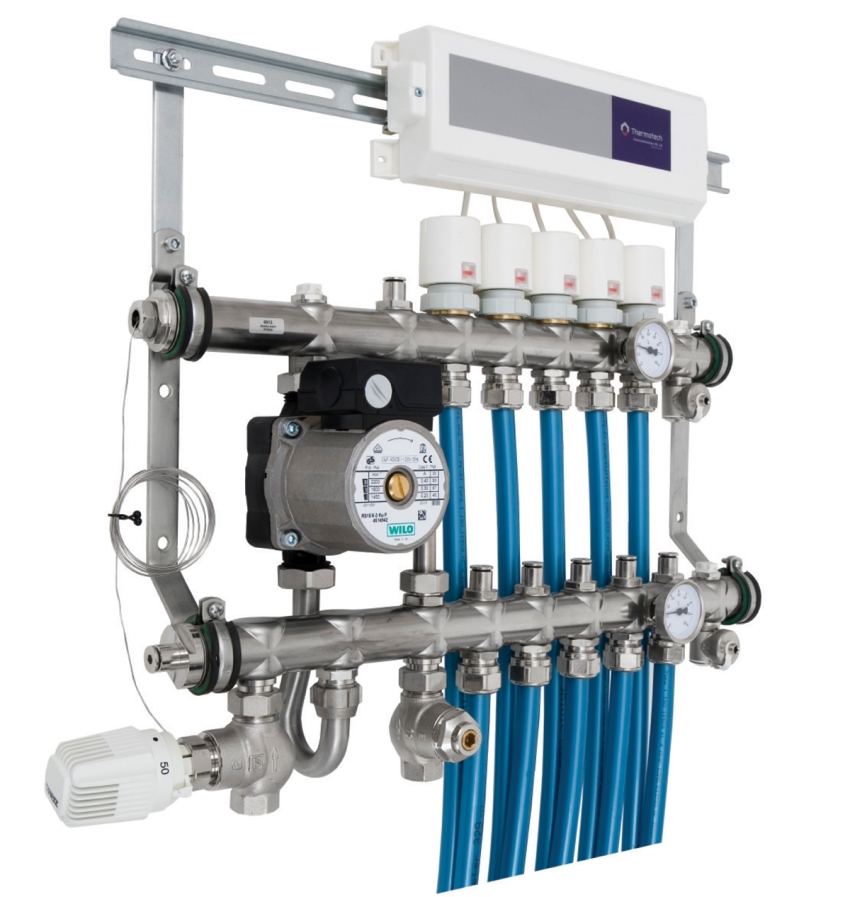

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Расчет мощности циркуляционного насоса

Для долговременной и качественной работы всей системы отопления необходимо грамотно произвести расчеты по выбору циркуляционного насоса. Не всегда, наличие нескольких насосов в системе обеспечивают надежную работу всей системы. Да к тому же это приводит к излишним, и довольно ощутимых материальным затратам, как в период монтажа, так и период эксплуатации. Правильно выбранное оборудование поможет существенно сэкономит бюджет и оградит от ненужных затрат в дальнейшем.

Все циркуляционные насосы обладают двумя основными характеристиками — это объём и напор. Эти характеристики необходимы знать, чтобы правильно рассчитать производительность выбранного оборудования. Рассмотрим вариант расчета подбора насосного оборудования для частного дома в 200 кв. м.

Первое, определимся с объемом, который насос способен прокачать. Эта одно из главных технических параметров насоса он должен обеспечивать надежную и долговременную работу оборудования. Объем вычисляется с помощью формулы П=3,6 х Q/ (c х ∆Т). Где 3,6 это постоянная величина. Q- это мощность тепловой системы, высчитывается из расчёта десять квадратных метров равна одному киловатту тепловой энергии. С- величина удельной теплоемкости теплоносителя, как правило роль теплоносителя исполняет вода, удельная емкость воды составляет 4,2 кДж/кг. И наконец ∆Т- это разница температуры теплоносителя. Замеры должны производится в двух точках- это на точке выхода теплоносителя из нагревающего оборудования и на точке возврата теплоносителя обратно в нагреватель. Нормальным параметром считается разница в 20 градусов. Для систем с теплым полом эта разница должна достигать всего пяти градусов.

В итоге получаем следующий расчёт:

П= 3,6х 20/(4,2х20)

Получили 0,857 куб/ч такой объем должен обеспечивать насос для перекачивания жидкости в доме площадью в 200 кв.м.

В дальнейшем нужно произвести расчёт напора, который должен выдавать насос. Данный показатель так же очень важен для нормальной работы всего оборудования. Произвести данные расчёты можно с помощью формулы; Н= NхК

 N– это количество этажей в доме, здесь нужно учитывать цокольные и подвальные помещения если предусматривается их отопление данной системой.

К- величина усредненного сопротивления в системе отопления, такая величина как правило составляет с лучевой разводкой 1,85, а с двухтрубной системой разводки величина составляет 1,1. Двухтрубная система имеет меньше изгибов что и обуславливает меньшую единицу сопротивления.

В рассматриваемом варианте мы возьмем самый распространённый способ разводки – это лучевая.

Производим расчёт, в данном случае мы имеет одноэтажное строение, но приборы отопления расположены в подвальном помещении из этого получаем: Н= 2х1,85, итого необходимый напор для обеспечения нормальной работы системы отопления требуется в размере 3,7 метра.

В итоге мы высчитали параметры, которые должен поддерживать циркуляционный насос. Стоит так же учитывать, что насос нужно выбирать с небольшим запасом по показателям.

Проведя эти достаточно простые вычисления можно произвести подборку циркуляционного насоса, который в полной мере удовлетворит стабильную работу всей системы отопления.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Что такое соединение ВР/BP

Разъемное соединение ВР/BP системы отопления это комплект переходников позволяющий подключить трубу к корпусу насоса.

Для подключения циркуляционных насосов используются переходники BP/BP. Вот пример: Фото переходника для подключения насоса BP/BP (1 1/2″ — 1″). Это значит, что гайка для насоса имеет диаметр полтора дюйма (32 мм), а гайка для подключения трубы дюйм (25 мм).

READ Как подключить ммс на мтс в личном кабинете

На шилдике насоса и в его описании, чаще, указываются диаметр G, это диаметр накидной гайки для насоса. Продаются насосы, в комплект которых входят переходники подключения.

Примечание: Резьбовое подключение циркуляционных насосов характерно для бытовых насосов небольшой мощности. Более мощные насосы подключаются через фланцевые соединения.

Расчет и выбор циркуляционного насоса

1. Виды циркуляционных насосов
2. Рекомендации по установке насосов
3. Рекомендации по выбору насоса
4. Расчет производительности циркуляционного насоса
5. Расчет гидравлического сопротивления
6. Видео: расчёт необходимого напора и объёмной подачи

Большинство систем отопления в частных домах имеют принудительную или комбинированную циркуляцию воды. Неотъемлемой частью такой системы является циркуляционный насос, обеспечивающий движение воды по радиаторам и трубам. Для того чтобы ее работа была максимально эффективной, необходимо сделать правильный расчет и выбор циркуляционного насоса для системы отопления.

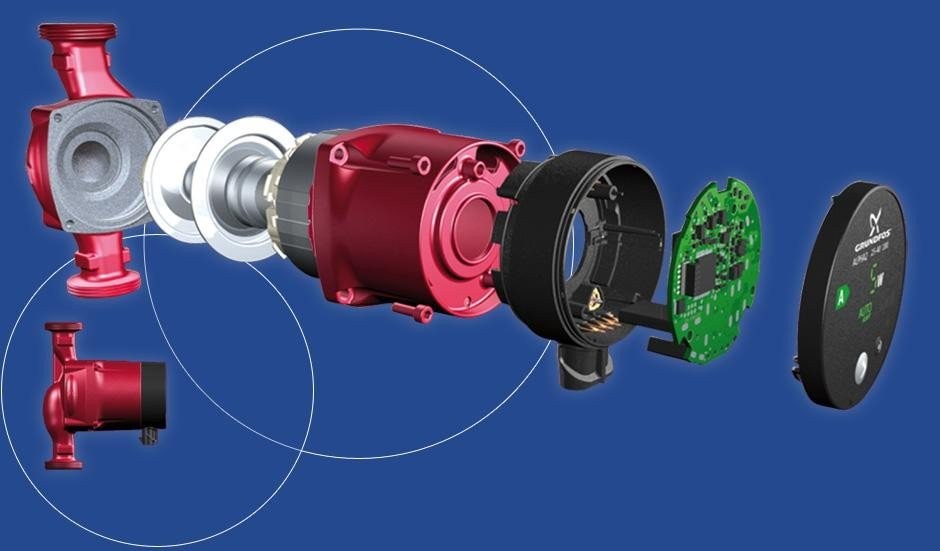

Устройство циркуляционного насоса Грундфос

Циркуляционный насос с мокрым ротором для домашней системы отопления По своему устройству циркуляционные насосы для отопления Grundfos делятся на два типа: с «мокрым» и с «сухим» ротором. Первая из конструкций исторически появилась раньше второй версии. Ее основу составляет корпус из чугуна, стали, бронзы или алюминия, внутри которого в водной среде располагается подвижный ротор. На валу установлена крыльчатка, приводящая рабочую жидкость в движение.

Насосы с «сухим» ротором стали выпускаться чуть позднее, двигатель и жидкость в них отделены друг от друга. За счет смазки жидкостью насосы первого класса отличаются высокой надежностью. Но вместе с тем КПД таких устройств очень маленький (не превышает 50-ти процентов).

У агрегатов с «сухим» ротором показатель полезного действия чуть выше (он достигает 70%). Эти модели чаще всего применяются в промышленных целях, где условия эксплуатации предполагают прокачку больших объемов воды. Для бытовых нужд обычно используются циркуляционные насосы, работающие по «мокрой» схеме.

Выбор насоса для системы отопления частного дома.

Отопительные системы, в которых вода движется по трубам за счет ее температуры и плотности – (самотеком) уходят в прошлое. Причин здесь много, но самая главная это появление современных композиционных материалов и труб на их основе. И вторая немаловажная деталь низкий КПД системы отопления с естественной циркуляцией.

Насос для системы отопления UPS во фланцевом исполнении

Увеличиваются в размерах наши частные домовладения, дачи и загородные дома. Системы отопления иначе как многоконтурными построить просто невозможно. Естественно хорошо сбалансированную отопительную систему, работающую за счет естественной циркуляции рассчитать и построить тяжело. Но и стоит ли строить этакого монстра с довольно большими диаметрами труб, если достаточно установить в системе отопления циркуляционный насос.

При этом трубы подводящие тепло к отопительным приборам становятся небольшого диаметра и их легко спрятать в стене или за гипсокартоновой перегородкой. Чугунные радиаторы отопления всю жизнь портившие внешний вид наших квартир заменяются на элегантные биметаллические или алюминиевые. Объем воды в системе отопления уменьшается, значит такая система отопление быстрее прогревается, а при наличии в системе отопления циркуляционного насоса возрастает скорость движения воды, уменьшается разница температур между отопительными приборами и как следствие температура во всех комнатах будет одинаковой, что не вызывает дискомфорта.

И, наверное, самое главное за счет циркуляционного насоса повышается КПД системы отопления в целом, а значит, сокращается расход топлива дорожающего год от года. А о таких устройствах, как полотенцесушители, термостаты, регуляторы температура в каждой из комнат, увлажнители и осушители воздуха при отсутствии в системе циркуляционного насоса даже нельзя мечтать.

Другие параметры для выбора насоса

Кроме ключевых параметров, при выборе конкретной модели нужно обращать внимание еще на ряд ее важных характеристик

Рабочая температура

В документации к насосу указывается, с какой температурой теплоносителя он может работать. У большинства производителей, особенно моделей бюджетного сегмента, данный показатель завышен. Так, если заявлено 90% на недорогом устройстве, на практике оно сможет безаварийно работать с теплоносителем в 70-80 градусов Цельсия.

Здесь ключевое требование — соответствовать параметрам нагревателя и сети отопления в целом. В системе теплых полов температура воды достаточно низка. Равно как и в нескольких других схемах. А вот при использовании нагревательного котла потребуется или покупать достаточно дорогой насос, либо регулировать температуру воды на входе трубной сети.

Качественные и надежные циркуляционники имеют допустимые параметры рабочего тела в 110-130 градусов. Цена таких решений высока. Однако претензий к их надежности у пользователей — минимум.

Рабочее давление

В одно и двухэтажных домах давление в отопительной сети обычно не превышает 2 атм. Очень редко этот параметр составляет от 3 до 4 атм. Правильно рассчитанный по характеристике напора насос справится с возложенной на него задачей

Однако если нужно выбрать недорогой циркуляционник, на его показатель рабочего давления стоит обратить пристальное внимание

Системы защиты

Автоматика защиты — крайне полезная опция циркуляционного насоса. Она значительно продляет срок службы устройства или блокирует возникновения аварийных ситуаций. Сегодня распространены два типа защиты.

1. От перегрева. Термопара, контролирующая температуру электродвигателя, автоматически выключит насос при его перегреве.
2. От сухого хода. Особенно важна в моделях с мокрым ротором. Она не даст перегреться двигателю.

Количество скоростей

Насос циркуляционный Grundfos ALPHA2 32-40, 3 скорости

Более сложные насосы могут иметь большее число скоростей или регулироваться электроникой по внешнему сигналу, обеспечивая плавную отдачу мощности и полностью контролируемый расход.

Конструкционное исполнение

Говоря о конструкционном исполнении, имеются в виду размеры штуцеров, габариты и материал корпуса. Относительно последнего все просто. Чугунные корпуса прочны, долговечны, способствуют лучшему отводу тепла от двигателя. Недорогие пластиковые практичны и приемлемы для насосов, устанавливаемых в местах, где им не грозят перепады температуры или механические повреждения.

Штуцеры в идеале должны соответствовать параметрам сети. То есть для пластиковой трубы 25 мм выбирается насос с такой же характеристикой. Больший диаметр штуцера допускается. Насос можно подключить при помощи переходников разного рода. А вот меньший диаметр — не допускается.

Размеры насоса стандартизированы

Габариты стандартного насоса нормированы. Это 180 мм между точками подключения на штуцерах. Все байпасы и сгоны, которые предлагаются в магазинах, рассчитаны именно на такой размер. Есть более компактные решения, для размещения внутри оборудования или в условиях ограниченного пространства. Длина такого насоса 130 мм.

Модели насосов Grundfos

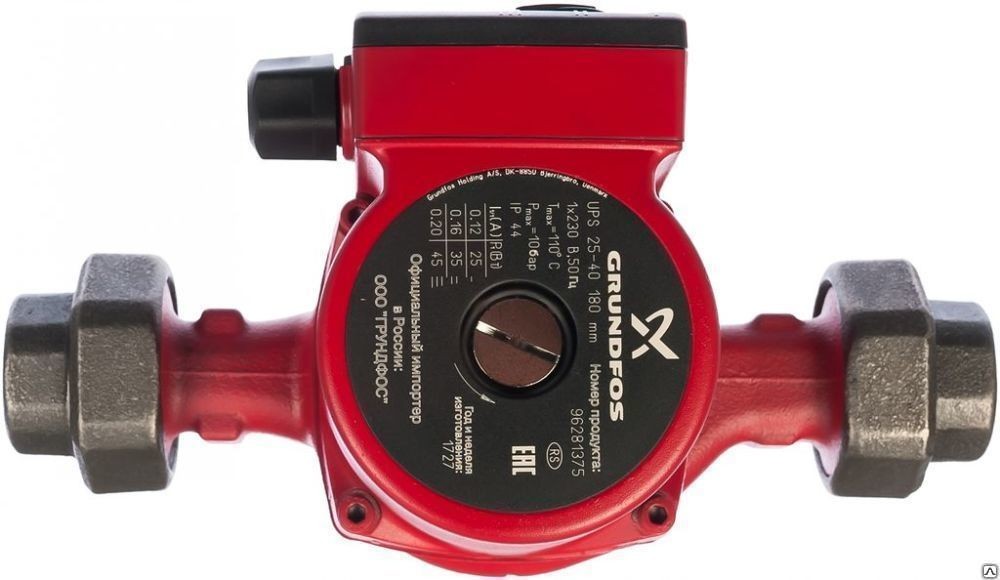

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

• теплые полы,
• однотрубные системы,
• тупиковые системы,
• коллекторные системы,
• двухтрубные системы,
• радиаторные системы.

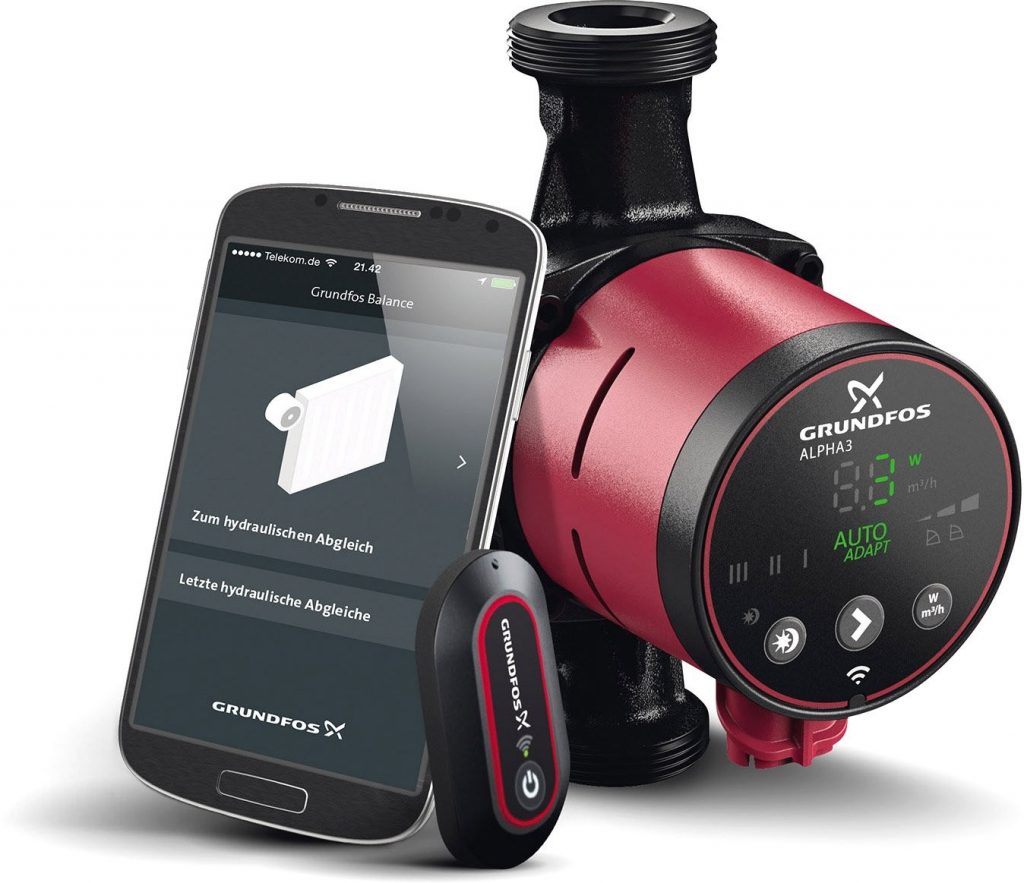

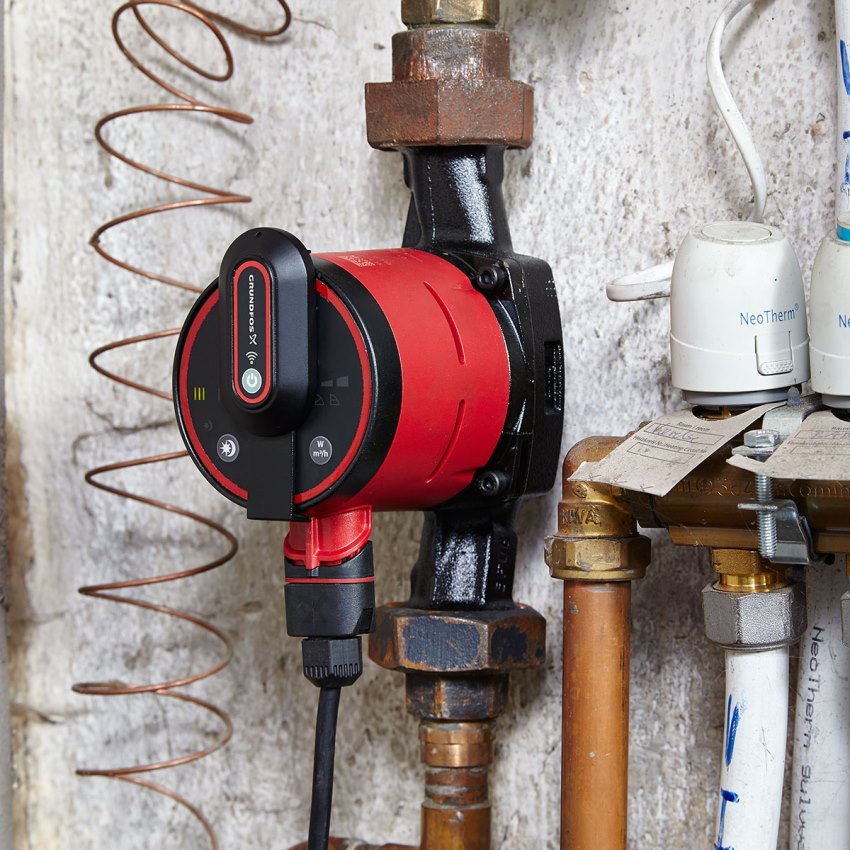

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

Как правильно выбрать циркуляционный насос

Они отличаются своими характеристиками

Для правильного выбора существует много разных формул. Однако рядовому потребителю в них очень трудно разобраться. Поэтому есть более простой способ. Суть его такова:

1. Для определения количества воды нужно приравнять одну единицу мощности котла в 1 киловатт к 1 литру теплоносителя в минуту. То есть — если отопительное устройство имеет мощность в 20 кВт, то за одну минуту через его теплообменник проходит 20 литров жидкости. Этот параметр приблизителен, но проверен практикой.
2. Скорость движения жидкости в трубах обычно определяется величиной 1,5 метра    за  одну секунду.
3. На 10 метров отопительной системы требуется напор насоса величиной 0,6 метра. Если длина труб и батарей составляет 80 метров, то напор циркуляционного насоса должен составлять 4,8 метра.
4. Зависимость расхода жидкости от размеров отопительных труб можно легко определить из таблицы:

Диаметр труб в дюймах	Расход теплоносителя за 1 минуту
3/4	15 литров
1	30
1. 1/2	83
2	170
2.1/2	320

Если диаметр труб небольшой, то мощность насоса растет. Чем шире труба, тем меньше потребуется мощности циркуляционного устройства.

Все расчеты носят приблизительный характер, поэтому при большой протяженности и сложной конструкции труб и радиаторов подбор насоса для системы отопления следует поручить специалистам. Мощность насоса должна процентов на 10 превышать расчетные параметры. Это необходимо для стабильной и эффективной работы всей отопительной системы.

В каком месте лучше ставить циркуляционный насос

Монтаж насоса

Традиционной считается установка насоса на обратке, то есть на входе жидкости, которая прошла через систему отопления и имеет более низкую температуру. Современные устройства можно устанавливать в любом удобном месте, особенно с мокрым ротором.

При этом следует соблюдать простые правила:

1. Расширительный бак с водой должен располагаться выше самой высокой точки трубопровода не менее чем на 1 метр. При естественном движении теплоносителя данное устройство обычно устанавливали на чердаке, что грозило перемерзанием воды в самые холодные зимние месяцы. А это могло обернуться аварией всей отопительной системы. Чтобы исключить такой риск, хозяин должен был тщательно утеплять расширительный бачок, а также постоянно контролировать состояние и уровень теплоносителя.
2. Расширительный бак можно врезать в наивысшее место расположения труб и батарей.
3. В удобном месте необходимо установить байпас для обвода принудительной системы циркуляции. Это актуально при повреждении насоса или возникновении перебоев в сети электрического тока.
4. Для предотвращения скопления воздуха в системе отопления необходимо в байпасе или наивысших точках труб врезать кран Маевского или элемент автоматического отвода воздуха.

Другие варианты расчетов насосов

Вышеприведенный способ расчетов является одним из вариантов вычисления необходимых параметров. Ряд производителей используют иную методику. Также можно доверить расчет циркуляционного насоса квалифицированному специалисту. Зная подробности конструкции конкретной системы и условия ее работы, он профессионально сделает все вычисления.

Обычно определяют максимальную нагрузку для работы системы теплоснабжения. В действительности она будет ниже, поэтому разумно будет приобрести устройство, параметры которого немного ниже расчетных данных. Расчет мощности циркуляционного насоса отопления отражает оптимальный результат. Приобретать более мощный прибор не целесообразно и работа системы не улучшится, а расходы возрастут.

После получения результатов расчетов необходимо обратить внимание на напорно-расходные данные о моделях насосов с учетом скоростей его работы. Характеристики можно отразить на графике с двумя координатами – напором и производительностью, а затем определить точку пересечения этих величин

Исходя из графического изображения, подбирают нужную модель насоса для отопления для конкретного дома. Точка А на рисунке соответствует требуемым параметрам по результатам вычислений, а точка В обозначает реальные характеристики определенной модели устройства, указанные производителем. Циркуляционный насос тем больше подходит для условий эксплуатации в конкретной отопительной системе, чем меньше расстояние между этими двумя точками.

Расчет циркуляционного насоса для отопления — мощность насоса

Автономная система отопления, установленная в доме, не сможет полноценно функционировать без циркуляционного насоса. Качество теплоснабжения жилья и эффективность отопительного оборудования можно повысить в несколько раз, если установить данное устройство.

На отечественном рынке представлены многочисленные модели, как от российских, так и от зарубежных производителей. Покупатель всегда может подобрать устройство, подходящее по техническим характеристикам к конкретной отопительной системе. Но, чтобы сделать правильный выбор, потребуется учесть ряд определенных нюансов и произвести расчет циркуляционного насоса для отопления.
