Как выполняется расчет мощности котла с горячим водоснабжением

Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5
Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов.

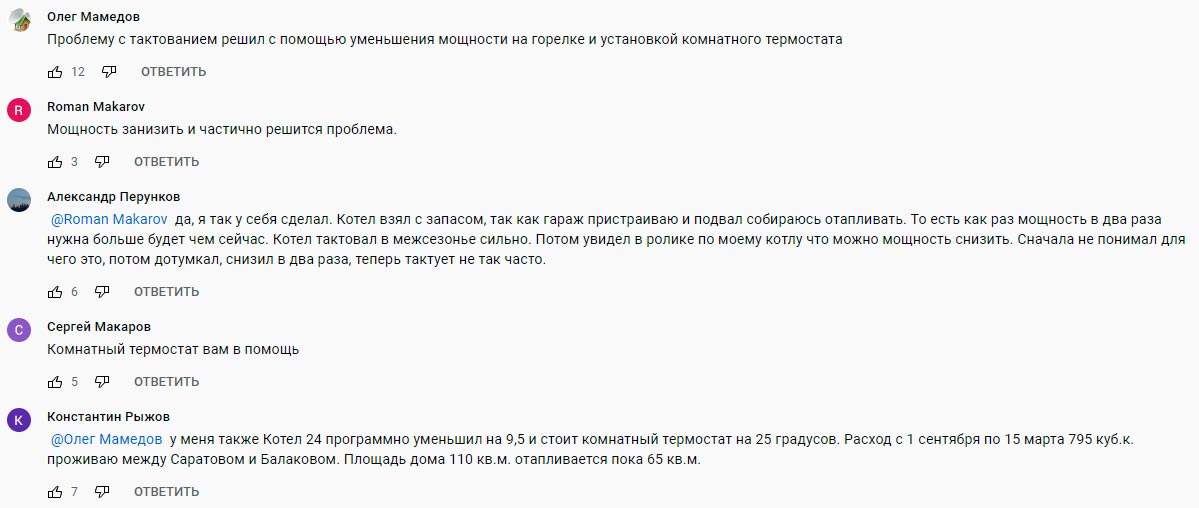

Большинство именно так и решает извечную проблему с тактованием.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

10 кВт на 100 кв.м;
15 кВт на 150 кв.м;
20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

атмосферные условия в местности;
размер жилой постройки;
коэффициент теплопроводности стены;
фактическую теплоизоляцию здания;
систему регулировки мощности газового котла;
объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

0.7 до 0.9 южные территории РФ;
1.0 до 1.2 центральные регионы РФ;
1.2 до 1.5 Московская область;
1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

ванная комната — 8.0-9.0 л/мин;
душевая установка — 9 л/мин;
унитаз — 4.0 л/мин;
смеситель в мойке — 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

100 л, Мо — 24кВт, 14 мин;
120 л, Мо — 24кВт,17 мин;
200 л, Мо — 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Как производить расчет мощности различных типов котлов

То, насколько эффективная отопительная система, будет в первую очередь зависеть от того, какого она типа. И, конечно же, на нее будет влиять правильность произведенных расчетов касаемо необходимой мощности отопительного котла. Если же такие расчеты покажут необъективные данные, то в скором будущем вас будут ждать неизбежные проблемы.

Если теплоотдача прибора будет меньше необходимого минимума, то в зимнее время в доме будет холодно. Если же его производительность будет излишней, то это не приведет ни к чему, кроме как к излишним затратам энергии, а следовательно, и ваших денег.

Дабы избежать подобных неприятностей, вам потребуются только знания касаемо того, как рассчитывается мощность котла. Также учтите тот факт, что существуют различные типы отопления, в зависимости от используемого топлива. Вот они:

На твердом топливе.
Электрические.
На жидком топливе.
Газовые.

При выборе той или иной системы люди зачастую основываются на особенностях конкретного региона, а также на стоимости оборудования.

Котлы на твердом топливе

Дабы рассчитать мощность котла на твердом топливе, вы должны учесть особенности, которые характерны для данного типа оборудования.

Относительно низкая популярность.
Потребность в дополнительном пространстве для того, чтобы хранить топливо.
Доступность.
Процедура эксплуатации проходит весьма экономично.
Такие котлы могут функционировать автономно, по крайней мере, большая часть современных приборов предусматривает это.

Помимо этого, еще одним фактором, который нужно учесть, делая расчет мощности котла отопления, является то, что температура получается циклично. Иными словами, в помещении, отапливаемом такой системой, температура в течение дня может колебаться с зазором в 5 градусов.

Важно! Именно по этой причине твердотопливные котлы едва ли можно назвать наилучшими, а если есть возможность, то от их покупки лучше вообще отказаться. Но если такой возможности нет, у вас есть два способа того, как частично оградить себя от таких проблем

Использовать теплоаккумуляторы, объем которых может достигать 10 метров кубических. Они подсоединяются к системе отопления и существенно сокращают теплопотери, что позитивно сказывается на затратах на отопление.
Соорудить термобаллон, необходимый для контроля подачи воздуха. Благодаря ему время горения увеличивается, а количество топок, следовательно, снижается.

Благодаря всему этому необходимая вам производительность котла снижается. Также все это следует учесть при расчетах.

Электрические котлы

Все котлы, работающие на электрической энергии, отличаются следующими особенностями.

Они компактны.
Топливо для них – электричество – стоит дорого.
Управлять ими крайне просто.
При перебоях в сети возможны проблемы с их функционированием.
Они экологически безопасны.

Собственно, это все, что вам нужно помнить при вычислении необходимой мощности для котла, работающего на электроэнергии.

Котлы на жидком топливе

А теперь поговорим о жидкотопливных котлах. В целом, они характеризуются следующими особенностями.

Такие котлы не являются экологически безопасными.
Для них используется весьма дорогостоящий тип топлива.
Эксплуатация таких котлов отличается простотой и удобством.
Еще одна особенность – повышенная пожаробезопасность.
При их установке вы должны позаботиться о еще одном помещении, в котором в будущем будет храниться топливо.

На этом особенности жидкотопливных котлов закончились.

Газовые котлы

Последний тип котлов, о которых мы поговорим сегодня – это газовые приборы. Они в большинстве своем – наиболее оптимальный вариант при установке системы обогрева. Расчет мощности котлов отопления данного типа невозможно сделать, не учтя следующие его особенности.

Эксплуатация таких котлов отличается простотой и удобством.
Они экономичны.
Они не требуют дополнительного места для того, чтобы хранить топливо.
Стоимость самого топлива для них (газа) относительно невысокая.
Наконец, их эксплуатация отличается повышенной безопасностью.

Все, с котлами мы более-менее разобрались, теперь порассуждаем о том, как вычислить мощность для радиаторов в отопительной системе.

Расчет мощности газового котла в зависимости от площади

10 кВт на 100 кв.м;
15 кВт на 150 кв.м;
20 кВт на 200 кв.м.

По старым расчетам лучше не делать. Источник фото: porjati.ru

атмосферные условия в местности;
размер жилой постройки;
коэффициент теплопроводности стены;
фактическую теплоизоляцию здания;
систему регулировки мощности газового котла;
объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

Еще один способ расчета ОК котла

Он варьируется в кВт:

0.7 до 0.9 южные территории РФ;
1.0 до 1.2 центральные регионы РФ;
1.2 до 1.5 Московская область;
1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

ванная комната – 8.0-9.0 л/мин;
душевая установка – 9 л/мин;
унитаз – 4.0 л/мин;
смеситель в мойке – 4 л/мин.

Расчет мощности бойлера косвенного нагрева

Источник фото: coolandtheguide.com

100 л, Мо – 24кВт, 14 мин;
120 л, Мо – 24кВт,17 мин;
200 л, Мо – 24кВт, 28 мин.

Расчет мощности газового котла

Для типовых схем обогрева с высотой потолков до 3 м. объем обслуживаемого пространства и микроклимат не учитываются. Здесь итог получают путем умножения 1 кВт/10 кв.м (удельная тепловая мощность) на общую площадь дома и поправочный коэффициент для конкретного региона (значение берется из таблиц). Например, под Москвой для 100 кв.м. потребуется 15 кВт.

В двухконтурных приборах вода протекает циклически нагреваясь и охлаждаясь. Здесь к уже полученным результатам добавляйте 20 %. То есть на примере в Московском регионе итогом будет 18 кВт.

Для уточнения искомого параметра нужно учесть коэффициент рассеивания тепла. Информация также имеется в официальных таблицах. Так, если в доме все конструкции состоят из современных материалов с теплоизоляцией, то величина может находиться в пределах 0,6-0,9, а для одинарной кирпичной кладки от 2 до 2,9. То есть мощность оборудования для ГВС должна будет соответствовать более 10,8 или 36 кВт.

Онлайн-калькулятор запрограммирован учитывать большинство нюансов и выдавать результат за считанные минуты. Достаточно ввести следующие данные: площадь, тип окон, степень теплоизоляции и количество наружных стен, минусовые показания термометра, высоту потолка.

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт	Общий вид сзади	Вид сверху	Вид снизу
Все объемы

Увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить

membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C

— Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. — Основные элементы бака — корпус из высококачественной стали, эластичная мембрана из каучука. — Давление в воздушной полости для баков от 8 до 150 литров — 1,5 бара, от 200 до 10 000 литров — бара. — Теплоноситель в системе отопления — вода с содержанием гликоля не выше 50%. — Расширительные баки комплектуются сменной мембраной. — Температурный режим работы — от -10 °С до +100 °С — Срок службы — 100 000 циклов. — Цвет корпуса — красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.
Мембранный бак для отопления Wester WRV8	1 391,00	Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00	Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00	Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00	Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00	Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00	Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00	Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00	Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00	Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00	Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00	Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00	Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00	Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00	Купить Мембранный бак для отопления Wester WRV1000

Какие данные нужны для расчета мощности газового котла

Для частных домов, возведенных по стандартному проекту, с высотой потолков около 3 метров, формула подсчета выглядит достаточно просто. В этом случае нужно учитывать площадь постройки (S) и показатель удельной мощности котла (УМК), который разнится в зависимости от климатического пояса. Он колеблется:

От 0,7 до 0,9 кВт в южных областях страны
От 1 до 1,2 кВт в регионах средней полосы
От 1,2 до 1,5 кВт в Подмосковье
От 1,5 до 2 на севере страны

Таким образом, формула для подсчета мощности газового котла для типового частного дома будет выглядеть так:

Попробуем рассчитать необходимую мощность агрегата для дома в 80 м², расположенного в северном регионе. Получится:

В случае если потребитель выбирает двухконтурный котел. задачей которого помимо обогрева жилища будет еще и нагрев воды, специалисты рекомендуют прибавить к полученной с помощью формулы цифре еще 20%.

Расчёт необходимого количества тепловой мощности для помещения этого объема и требуемого состояния

Состояние помещения бывает трёх категорий:

Обычное — стандартная постройка без специальных теплоизоляционных мер, таких как пластиковые окна, утепление пенопластом и т.д. Для обогрева одного кубического метра такого типа помещения необходим 41 Ватт тепловой энергии*.
Тёплое — помещение, при строительстве которого применялись меры по теплоизоляции (установлены пластиковые окна, стены утеплены минеральной ватой или пенопластом и т.д.). Для обогрева одного кубического метра такого типа помещения необходимо 30 Ватт тепловой энергии.
Холодное — помещение с большим количеством окон, дверей, на крайних этажах и с тонкими стенами. Для обогрева одного кубического метра такого помещения необходимо 47 Ватт тепловой энергии.

* в климатических условиях Украины, Беларуси, Молдавии и европейской части России включая Москву и Нижний Новгород.

Таким образом для вычисления количества тепла, необходимого для обогрева определенного типа помещения заданного объема необходимо найти произведение объема помещения в кубических метрах на показатель требуемой теплоты (41, 30, 47 соответственно). Для обеспечения необходимого запаса тепла и различных погрешностей, прибавляем ещё 20% (умножаем на коэффициент 1.2) и получаем количество тепла, необходимое для обогрева конкретного помещения.

Состояние помещения	ОбычноеТёплоеХолодное
	Вт.*

* (с учётом коэффициента 1.2)В оглавление Вычислив количество тепла для данного помещения вы можете сохранить результат в список, нажав кнопку «Добавить».

Позднее, по этому списку мы произведем окончательный итог всей тепловой мощности для всех помещений. Удалить ошибочно добавленное значение можно кнопкой «Удалить», а кнопка «Очистить» обнуляет результаты.

Что такое теплопотери помещения

Любое помещение имеет определенные теплопотери. Тепло выходит из стен, окон, полов, дверей, потолка, поэтому задача газового котла – компенсировать количество выходящего тепла и обеспечить определенную температуру в помещении. Для этого необходима определенная тепловая мощность.

Опытным путем установлено, что наибольшее количество тепла уходит через стены (до 70%). Через крышу и окна может выходить до 30% тепловой энергии, через систему вентиляции – до 40%. Наименьшие теплопотери у дверей (до 6%) и пола (до 15%)

На теплопотери дома влияют следующие факторы.

Расположение дома. Каждый город имеет свои климатические особенности. В расчетах теплопотерь необходимо учитывать критическую отрицательную температуру, характерную для региона, а также среднюю температура и продолжительность отопительного сезона (для точных расчетов с использованием программы).
Расположения стен относительно сторон света. Известно, что в северной стороне располагается роза ветров, поэтому теплопотери стены, находящейся в этой области, будут наибольшими. В зимнее время с западной, северной и восточной стороны дует с большой силой холодный ветер, поэтому теплопотери этих стен будут выше.
Площадь отапливаемого помещения. От размеров помещения, площади стен, потолков, окон, дверей зависит количество уходящего тепла.
Теплотехника строительных конструкций. Любой материал имеет свой коэффициент теплового сопротивления и коэффициент теплоотдачи – способности пропускать через себя определенное количество тепла. Чтобы их узнать, необходимо воспользоваться табличными данными, а также применить определенные формулы. Информацию о составе стен, потолков, полов, их толщине можно найти в техническом плане жилья.
Оконные и дверные проемы. Размер, модификация двери и стеклопакетов. Чем больше площадь оконных и дверных проемов, тем выше теплопотери

Важно учитывать характеристики установленных дверей и стеклопакетов при расчетах.
Учет вентиляции. Вентиляция всегда существует в доме независимо от наличия искусственной вытяжки

Через открытые окна происходит проветривание помещения, движение воздуха создается при закрытии и открытии входных дверей, хождении людей из комнаты в комнату, что способствует уходу теплого воздуха из помещения, его циркуляции.

Зная вышеперечисленные параметры, можно не только вычислить тепловые потери дома и определить мощность котла, но и выявить места, нуждающиеся в дополнительном утеплении.

Как проверить производителя?

Ошибка №9
Зачастую вместо газового котла с европейскими комплектующими можно запросто купить китайский котел.

На сам деле ничего страшного здесь нет, просто продавцы должны быть честны с вами изначально, а не втюхивать чисто европейское качество.

Как на это не попасться и все проверить самостоятельно? Элементарно.

Вбиваете в гугл полное название модели и добавляете два слова – “СЕРТИФИКАТ СООТВЕТСТВИЯ”. Скачиваете его и внимательно изучаете.

Ошибка №10
Если вы вообще не смогли найти подобный сертификат, то лучше сразу обходить данную модель стороной.

Сертификат должен быть у каждого товара, который завозится на территорию стран СНГ. В графе “Изготовитель” как раз таки и указано, где фактически был произведен данный котел. Вот вам для наглядного сравнения два сертификата.

Конкретную марку смотрите в графе – “Продукция”.

Это касается не только сборки, но и комплектующих. Уже мало кто из производителей за счет китайцев экономит только на рабочей силе.

Поэтому не стоит верить продавцам, что котел был только отверточно собран в Китае, а все внутренности у него европейские. Хотя опять же повторимся, в современном мире не всегда китайские комплектующие это плохо.

Здесь в первую очередь идет речь о честности продавца.

Если мощность котла будет больше нужной?

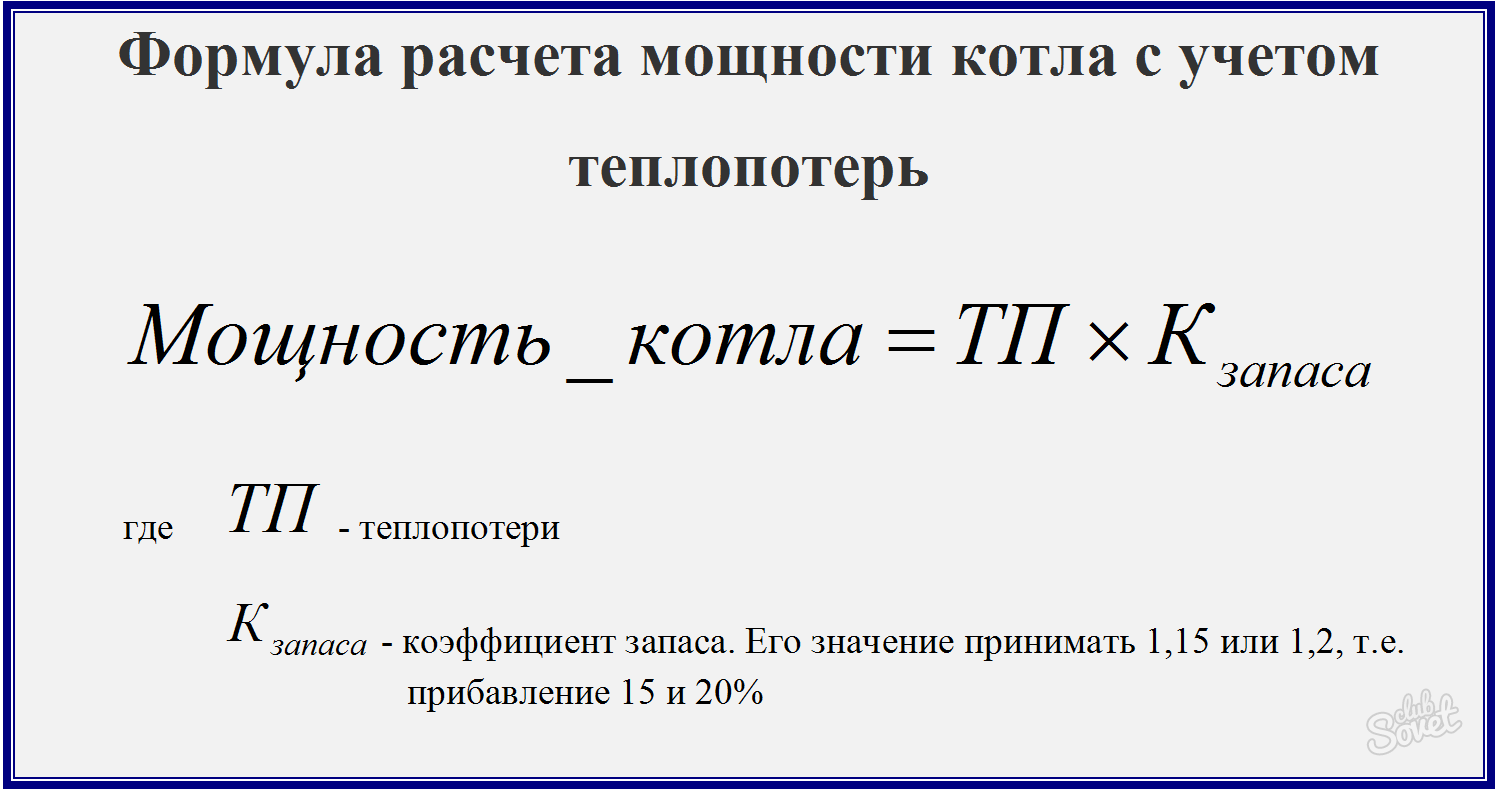

Выбирая газовый котёл для частного домовладения, следует ориентироваться на производительность прибора, которая должна соответствовать мощности, требуемой для полноценного обогрева строения. Такой вариант станет оптимальным, потому что приобретение несоответствующего по показателям мощности устройства часто вызывает проблемы:

маломощные котлы функционируют на предельном уровне своих возможностей, что становится причиной достаточно быстрого выхода системы отопления из строя;
модели с чрезмерно высокими показателями мощности имеют более высокую стоимость, а также потребляют большое количество энергии, но автоматизированные котлы вполне могут работать в экономичном режиме.

Важно помнить, что при выборе прибора обогрева согласно его показателям мощности, в обязательном порядке учитываются такие факторы, как наличие других источников отопления, включая систему «тёплый пол», печи или камины, конвекторы, а также назначение отапливаемого помещения. Подписывайтесь так же на наш Youtube, группу ,

Там много полезного и интересного контента!

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
