Как своими руками правильно уложить теплый водяной пол, советы по монтажу

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм. В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Монтаж контура отопления трубами.

Монтаж теплого пола

Тут нужно не забыть учесть повороты, диаметр и шаг труб. Так же во время этого этапа следует установить коллекторный шкаф. Так же можно установить гофру для защиты труб в местах стыковки труб с узлом и полом. Во время этого этапа следует закрепить демпферную ленту. Нельзя использовать и паять полипропиленовые трубы.

Порядок действий при выкладке труб:

На один конец размотанной трубы крепим фитинг, защитную гофру и подсоединяем к коллектору. (трубу следует разматывать отрезками по 10-15 м.)
По заранее размеченному маркером контуру выкладываем трубу. Фиксацию производим посредством гарпун-скоб (крепление происходит на прямых участках трубы, через каждые 30-40 см.) Гарпун-скобы следует устанавливать не сразу, а только после выкладки 5-10 м. трубы
Проложив трубу по всей разметке, подводим её к коллектору и отрезаем. Надеваем фитинг и крепим к коллектору. Отмечаем длину отрезка контура. Это потребуется для последующей балансировки.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности

Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань. Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления

Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры

Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола
Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Какие инструменты и материалы понадобятся?

После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.

Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:

Для монтажа водяного пола потребуются:

Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
Пленка из полиэтилена для гидроизоляции и демпферная лента.
Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
Армированная сетка, которая позволяет задать трубам нужное направление.
Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
Бетон для финальной стяжки.

Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:

Теплоизоляционный материал, такой же как и для водяного пола.
Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
Строительный скотч или плиточный клей.
Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.

Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.

Из инструментов потребуются:

уровень;
рулетка;
Карандаш;
ножницы и кусачки.

После того, как все полностью готово можно приступать созданию теплого пола своими руками.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см. Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Какие трубы использовать для теплого водяного пола.

Трубы для теплого пола

Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество

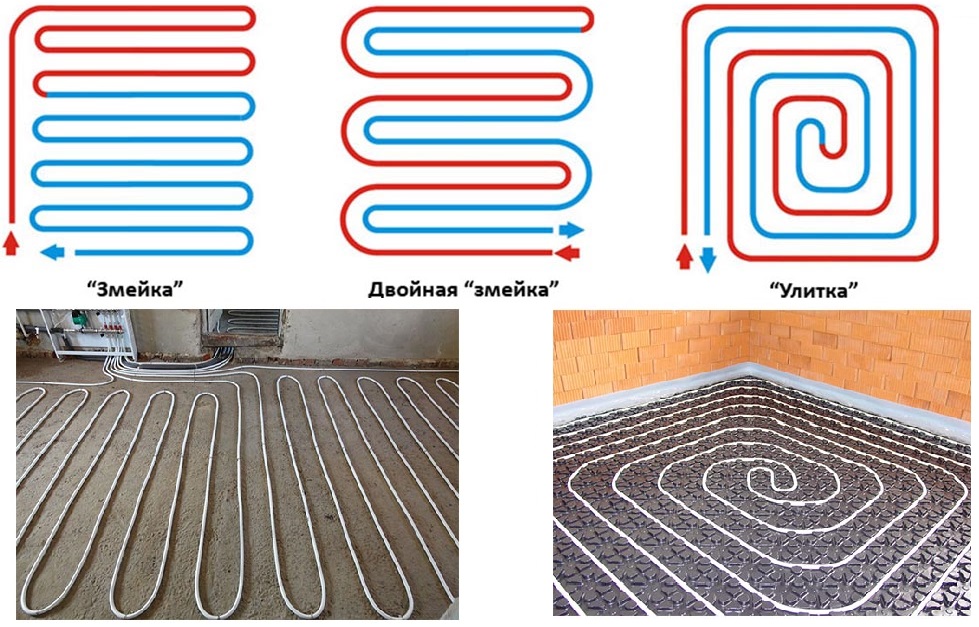

Схемы укладки водяного пола

Для водяного теплого пола есть несколько схем раскладки труб. Способ распределения теплоносителя определяют в зависимости от условий эксплуатации системы.

Змейка

Этот вид раскладки теплого водяного пола подходит для небольших помещений. В нем немного снижается теплоотдача, но при этом расстояние между трубами составляет всего 15 см. Змейка подходит для помещений, где требуется нагреть только одну часть комнаты.

Улитка

Выкладывать водный контур в виде спирали более эффективно, поскольку помещение так быстрее нагревается. Между трубами оставляют всего по 2–3 см. Для больших помещений улитку делят на несколько частей, а не растягивают ее по всему полу. В этом случае на одну комнату приходит 2 или 3 улитки.

Комбинированная схема

В некоторых случаях монтаж теплого пола выполняют по комбинированной схеме, для этого улитку соединяют со змейкой. Витки формируют, отталкиваясь от того, где находится холодная стена и насколько сильный обогрев требуется.

Материалы, необходимые для монтажа

Прежде чем приступить к монтажным работам, необходимо приобрести материалы для работы. Как показывает практика, таких материалов придётся приобрести немало.

Для правильной укладки теплого пола понадобятся:

теплоизоляционный материал. Для монтажа, как правило, применяются пенополистирольные маты разной толщины. Они способствуют правильной теплоотдаче: тепловая энергия уходит не в основу, а в комнату;
специальная лента для соединений;
арматура для укладки труб водяного пола, имеющая мелкие ячейки. Для таких целей может использоваться разный материал, в том числе и полимерные изделия;
трубы. Для таких целей применяют полиэтиленовые или металлопластиковые изделия

При выборе труб стоит обращать внимание на их качество, ведь именно от него зависит надежность всей системы;
приспособления для крепления труб: планки, скобы, фиксаторы;
составные части бетонной основы для качественной заливки труб;
коллекторы и коллекторный шкаф для подключения труб к системе;
отопительное оборудование. Если подключение происходит к действующей системе, котел можно не приобретать.

Также необходимо заранее спланировать, какой напольный материал будет применяться в помещении

Это очень важно, так как, к примеру, ковролин или паркетная доска способны свести к минимуму работу всей системы. Прекрасно подходят к системе теплого пола ламинат, керамическая плитка, гранитное покрытие, линолеум

Уложить водяной теплый пол может каждый, стоит только иметь необходимые материалы и время для проведения работ. Естественно, это сложный процесс, но его при желании может осилить любой человек.

Плохая изоляция, или её отсутствие

У нас на Кубани это очень распространённая ошибка. Зимы у нас тёплые и много людей искренне считают, что под тёплый пол достаточно уложить пенофол, толщиной 2 мм. Это же Краснодар, тут дом лампочкой отопить можно, искренне считает большинство приезжих.

Если вы собрались делать теплый пол, ничего не хотите считать, то положите пенополистирол толщиной хотя бы 50 мм

Были случаи, когда заказчик крутил пальцем у виска и говорил: что ты мне рассказываешь? Какой пенополистирол толщиной 5 см? Надо мной все знакомые смеяться будут. Я куплю пенофол, толщиной 3 мм, его хватит. У моего знакомого так сделано и всё прекрасно работает.

Ты меня развести на лишние траты хочешь. Христа на тебя нет.

А зимой: что-то котёл газа жрёт много, можешь приехать и котёл настроить?

Многие ещё со школы помнят, что тепло идёт вверх. Только не многие помнят, что там речь про жидкости и газы шла. В твёрдых телах тепло распространяется равномерно во все стороны.

Котел газовый двухконтурный настенный — какой лучше?

Проверить легко: берешь скрепку как я, и греешь её зажигалкой. Через полминуты поймешь, что не всё тепло вверх идёт

Если под пирогом тёплого пола нет изоляции, то огромная часть тепла будет уходить в землю. Получается, что ты топишь улицу за свой счёт.

Изоляция дома тоже расчётный параметр, который довольно легко посчитать.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

монтаж трубы по схеме змейка»
укладка трубопровода по схеме улитка;
комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Подготовка поверхности. Особенности утепления основы под теплый пол

Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм.

Далее на очищенную поверхность укладывается слой гидроизоляции. По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.

Важно: При использовании водяного теплого пола, в устройстве которого имеется несколько контуров, демпферная лента укладывается и по линии между контурами. Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

Если теплый пол – это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.

Совет: Можно использовать специализированные утеплители для теплых полов. Такие материалы с одной стороны уже снабжены специальными каналами для укладки труб систем теплого пола.

Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола. Помимо прочего можно именно к сетке закреплять впоследствии трубу теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.

Плюсы и минусы плиточной отделки для тёплого пола

Керамическая облицовка в сочетании с системой отопления теплый пол имеет ряд весомых плюсов:

кафельное покрытие становится теплым, по нему приятно ходить;
пол все время сухой, даже если на него была пролита вода, она быстро испаряется;
соответственно на напольной отделке не образуются колонии вредоносных микроорганизмов;
сам водяной теплый пол может быть использован как основной источник тепла или как дополнительный.

Сама же облицовка имеет собственные достоинства:

она прочная;
влагостойкая на все сто процентов;
легко переносит перепады температуры;
срок службы большой.

То есть объединение всех плюсов говорит о том, что водяной теплый пол и керамическая плитка – идеальное сочетание.

Но есть у этого сочетание и свои недостатки:

непростой процесс формирования такого пола: монтаж труб теплого пола, заливка стяжки, отделка последней кафелем;
если отопительная система вдруг на каком-то участке дала течь, то придется для ремонта ломать и облицовку, и стяжечный слой;
несколько слоев разных материалов и труб, в том числе, сильно снижает высоту потолков в комнате.

Теплый пол и финишное покрытие

Лучше всего система теплого водяного пола сочетается с укладкой под керамогранит и плитку.

Во-первых, оба материала прочны и долговечны.
Во-вторых, они не выделяют вредных веществ при нагреве.
И в-третьих, подогрев отлично дополняет плитку (материал сам по себе холодный), и по ней можно ходить даже босиком благодаря высокой теплоемкости.

Конечно же, теплый пол можно делать и под ламинат, под линолеум, ПВХ-плитку и даже ковролин, при наличии специальной пометки.

Но, к примеру, ковролин нагревать нет смысла, и нельзя превышать температуру поверхности выше 31°С, согласно СНиП 41-01-2003. Иначе это спровоцирует выделение вредных веществ.

Зоны	Температура пола, °С
Жилые помещения	26°С (средняя)
Помещения с повышенной влажностью	31°С (средняя)
Нежилые помещения	31°С (средняя)
Над трубой	35°С (максимальная)
Паркетные и ламинированные полы	27°С (максимальная)
Постоянное пребывание детей (согласно санитарным нормам ВСН-49-86)	24°С (максимальная)

Схемы укладки водяного контура

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

монтаж трубы по схеме змейка»
укладка трубопровода по схеме улитка;
комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 90, тогда как в змейке греющая труба будет изогнута на 180.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.
