Металлопластиковая труба для отопления

Преимущества и недостатки данных труб

Первым преимуществом является простота монтажа– быстро и легко с этой работой может справиться даже непрофессионал. Металлопластиковые трубы универсальные, по ним транспортируют холодную и нагретую до кипения воду. Цена по сравнению с металлическими трубами тоже отличается в выгодную сторону.

К достоинствам относится прочность, отсутствие линейного растяжения, засоренности. Внешний вид не портит интерьер, а гладкие поверхности обеспечивают хорошую пропускную способность.

Но и эти изделия для транспортировки воды не идеальны, у них имеются недостатки. Пластик и содержащаяся в нем фольга по-разному расширяются от теплового воздействия. Это приводит к ослаблению стыков и необходимости проводить профилактическую обжимку. Поэтому непрактично укладывать их в штробы. Кроме того, металлопластиковые изделия плохо противостоят гидроударам.

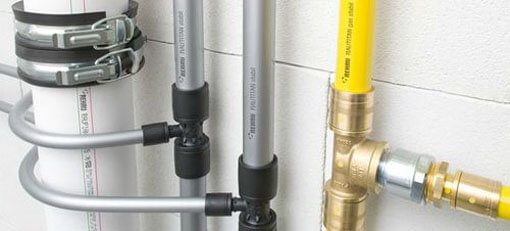

Использование металлопластиковых труб и фитингов для подведения газа

Как альтернатива медным и стальным трубам, для подведения газа все чаще используются металлопластиковые трубы с различными комплектующими. Данные изделия существенно упростили монтажные работы и смогли обеспечить высокую безопасность и надежность. Преимущества использования металлопластиковых изделий для подведения газа:

1. Небольшой вес и возможность произведения монтажа в кратчайшие сроки.
2. Отсутствие шероховатости, что создает большую пропускную способность
3. Экономичность, ведь для проведения газа требуется минимальное количество фитингов.
4. Возможность скрытого монтажа.
5. Большой ассортимент применяемых фитингов.
6. Длительный срок эксплуатации.

Металлопластиковые трубы для газа и водоснабжения

Металлопластиковые трубы

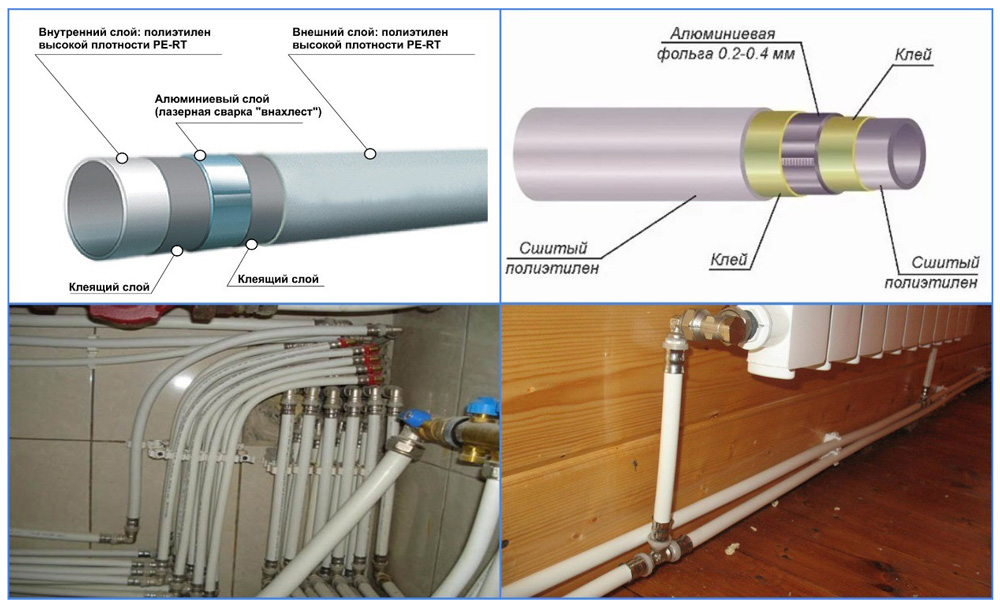

Схема металлопластиковой трубы.

Трубы из данного материала объединяют в себе преимущества металла и пластмассы. Если посмотреть в разрезе на металлопластик, то можно увидеть, что он многослойный и представляет собой наружный и внутренний слой сшитого полиэтилена и среднего слоя из алюминия или фольги, которые довольно плотно склеены между собой.

Металлопластиковые трубы являются современным, практичным и удобным строительным материалом, и главное их отличие – это высокая надежность и длительный срок эксплуатации. Металлопластик и изделия из него широко используются при многоэтажном строительстве, возведении индивидуальных домов и текущих ремонтно-отопительных работах.

Преимущества изделий из металлопластика:

• легко и быстро монтируются;
• способны выдержать высокую температуру;
• способны выдержать большое давление;
• особо устойчивы к коррозии;
• на внутренних стенках не откладываются различные осадки и соли.

Металлопластиковая труба может быть цельной, сваренной “встык” лазером или “внахлест” ультразвуком, она хорошо защищена снаружи и изнутри плотным полиэтиленовым слоем. Поэтому они не пропускают кислород и имеют замедленный процесс износа. Благодаря внутреннему защитному слою металлопластиковая труба имеет ровную поверхность изнутри. Таким отложениям, как известь и ржавчина, тяжело осесть на гладкой поверхности, поэтому внутренняя поверхность отопительной системы долгое время остается чистой.

Отопление частного дома своими руками.

Хорошо защищает металлопластик от разных внешних воздействий и одновременно служит изолятором от конденсата влаги наружный полиэтиленовый слой. Поэтому металлопластиковую трубу часто называют пятислойной, так как есть еще два слоя защитного клея. Но именно клей – наиболее уязвимое место данного материала. Если клей потеряет свою эластичность при эксплуатации, то система отопления начнет постепенно расслаиваться, а затем и протекать.

Металлопластик легко гнется, и при монтажных работах не требуется точной подгонки линейных размеров материала. Без дополнительных приспособлений он хорошо сохраняет нужную форму. Такие характеристики являются важным фактором при выборе металлопластиковой отопительной системы. Отличает металлопластик определенная универсальность, трубы из этого материала можно с успехом использовать как внутри помещения, так и снаружи. Единственным условием здесь является всегда свободный доступ к местам соединений, то есть к фитингам.

По эксплуатационным характеристикам металлопластиковые отопительные системы можно монтировать отдельно, а можно и в сочетании с любыми другими видами труб. Но главным достоинством металлопластикового материала считается то, что для соединения деталей из него не требуется специальных сварочных работ и инструментов.

Конструктивное исполнение фитингов для труб

В зависимости от строения соединители пластиковых труб бывают прямыми фланцевыми, выполненными в виде тройника или отвода. Изделия могут иметь резьбу, при помощи которой осуществляется их монтаж, или быть без нее. Фасонные элементы можно разделить на разборные и неразборные. При использовании резьбовых фитингов для уплотнения соединения применяется специальная лента или лен, который накручивается на резьбу.

Фитинги могут быть прямые, тупиковые, в виде отвода или тройника

Конструктивные особенности фасонных частей напрямую влияют на их назначение. В зависимости от этого различают фитинги в виде переходников, муфт, сгонов, крестовин, тройников, уголков, компенсаторов, американок, регулирующей арматуры, пробок с заглушками. Каждый тип пластикового элемента имеет разные размеры, что позволяет подобрать детали для инженерной коммуникации определенного диаметра.

Самым простым фасонным элементом, предназначенным для соединения двух частей трубы, является муфта, которая представлена отрезком цилиндрической формы. Она может использоваться под пайку (при этом должна быть выполнена из того же материала, что и трубы) или применяться для перехода от гладкого участка трубы к гофре.

Существует несколько типов муфт. Соединительные пластиковые фитинги используются при пайке трубопровода из того же материала. Другой тип фасонного элемента может быть предназначен для соединения двух участков, одни из которых стыкуется посредством пайки, а второй – при помощи гайки. Третий вид муфт представлен фитингами для пластиковых труб канализации, применяется для перехода с жесткого участка трубопровода на гофрированный. К четвертому типу относятся муфты-переходники, так называемые американки.

Для присоединения пластиковой трубы к металлической или для подключения к водопроводу сантехнических элементов часто используется американка. Такой фитинг представляет собой цельную неразборную конструкцию. Американка способна обеспечить надежную герметизацию соединения благодаря специальному конусу с резиновым или силиконовым уплотнительным кольцом. Данный тип фитинга может быть прямым или угловым, имеет наружную или внутреннюю резьбу.

Одними из самых востребованных элементов являются фитинги-муфты

Переходники для труб ПВХ и ПЭ по внешним признакам сходны с муфтами. Они служат для соединения двух участков труб разных диаметров, что достигается благодаря тому, что элементы имеют неодинаковые сечения концов. На переходниках для канализационных труб разных диаметров может быть внутренняя или наружная резьба.

Фитинги для пластиковых труб разного исполнения

Для осуществления поворота движения потока в системе используются уголки. Трубы соединяются при помощи элемента под определенным углом. Их также часто применяют для подключения сантехнического оборудования. Изделия выпускаются с углом от 45 до 90°, имеют наружную или внутреннюю резьбу. Существуют комбинированные элементы, позволяющие объединять части магистрали разных сечений. Уголки для пластиковых труб не только служат для поворота системы, но и защищают ее от напряжения и лишнего натяжения.

Для стыкования нескольких линий предназначены крестовины и тройники для пластиковых труб. Такие фасонные элементы представлены в широком видовом разнообразии. Их концы могут иметь различное сечение и тип резьбы для соединения труб из неоднородных материалов. В зависимости от этого различают проходные и равнопроходные варианты. Для обхода разного рода препятствий в магистральной системе используются обводы.

Поворотные фитинги выпускаются с углом от 45 до 90°

В качестве запорно-регулирующей арматуры для конструкции из пластиковых труб выступают краны и вентили. Изделия выпускаются в виде ручных и термостатических элементов. Фитинги можно классифицировать по уровню герметичности и по сфере применения. Краны характеризуются большой степенью герметичности. Самой удобной разновидностью запорно-регулирующей арматуры является кран-американка, который может монтироваться или демонтироваться без разборки системы.

Заглушки являются тупиковыми элементами, которые присоединяются к трубопроводу посредством резьбы или пайки. Они надежно защищают систему от проникновения в нее грязи и посторонних предметов. Заглушки можно применять в тандеме не только с трубопроводами, но и другими вариантами фитингов для пластиковых трубок. Кроме того, такие элементы в дальнейшем позволяют осуществить модернизацию системы с присоединением новых участков.

Инструменты для монтажа металлопластиковых труб

Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

Трубогиб — часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.

Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост — пружина вводится внутрь и разгибается в месте предполагаемого сгиба.

Гидравлические агрегаты — приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

Пресс-клещи — инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.

Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее — пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.

Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.

На что обращать внимание при выборе

Чтобы оборудовать отопительный контур, который будет эффективен и надежен, при выборе труб следует обратить внимание на следующие тонкости:

• Внутренний диаметр труб должен быть больше или равен диаметру патрубка отопительного прибора, предназначенного для подключения к тепловому контуру.
• Для оборудования тепловых систем подходят трубы с толщиной алюминиевого слоя более 0,4 мм – они способны выдержать высокую температуру и давление.
• Покупать металлопластиковые трубы и фитинги для них нужно только в специализированных магазинах – это снизит риск приобретения подделок, а покупка комплектующих у официальных дилеров известных фирм исключит такую вероятность полностью.
• Качественная трубная продукция всегда имеет сопроводительные документы, в которых описаны технические характеристики, условия эксплуатации, инструкция по применению, и маркировку с указанием фирмы-изготовителя, внешнего диаметра трубы и толщины ее стенок.
• Приобретаемые комплектующие не должны иметь явных дефектов: повреждения поверхностей, неровных срезов, расслоения на торцевых частях.
• Желательно приобретать трубы, армирующий слой которых сварен встык, а не внахлест. При стыковой сварке алюминия образуется тонкий аккуратный шов, который не препятствует изгибанию труб и не деформируется в ходе их эксплуатации. При соединении алюминиевой прослойки внахлест шов получается жестким, при сгибании трубы в таком шве образуются зоны напряжения, заломы, разрывы, в результате чего появляется течь. Если информации о способе соединения усиливающего слоя нет в сопроводительной документации, достаточно посмотреть на срез трубы, в месте нахлеста будет утолщение, которое при стыковой сварке невооруженным глазом не заметно.

Преимущества

• Долговечность. Качественная труба от известного производителя может непрерывно функционировать до 25 лет при постоянной температуре +95°C и постоянном давлении 8 атмосфер (при более щадящих режимах до 50 лет и более).
• Легкость монтажа. Все соединения осуществляются при помощи фитингов. Не требуется пайка, сварка и т.д. Все что потребуется это гаечный ключ, либо специальный пресс (ручной или электрический), научиться пользоваться которым сможет каждый всего после нескольких «тренировок».
• Малое температурное расширение.
• Устойчивость к воздействию вредоносных организмов и образованию коррозии.
• Кислородонепроницаемость. Что позволяет использовать их в многоквартирных домах.
• Рабочее давление 10 бар при температуре +95°C (25 бар при +20°C).
• Устойчивость к блуждающим токам.
• Способность выдерживать температуру теплоносителя до +95°C. На короткий временной промежуток может выдержать температуру до +110°C.
• При температуре до -25°C сохраняет удароустойчивость.
• Возможность монтажа в бетонную стяжку.
• Не восприимчивость к ультрафиолету.
• Гибкость. Трубу можно легко согнуть, что может быть полезным в случае, например, замены радиатора. Даже, если вы не точно установили крепеж радиатора, трубу можно «подогнать» под радиатор, немного ее согнув. Благодаря гибкости материала, в некоторых случаях, отпадает надобность в использовании уголков.

Совет! Для сгибания трубы можно использовать наружный или внутренний кондуктор, либо обыкновенную пружину. Для этого одеваем кондуктор или пружину на трубу и сгибаем до необходимого угла. Это позволяет гнуть трубу, не боясь ее сломать. При помощи трубогиба можно согнуть до 2,5 диаметра и до 5 диаметров руками.

• В 3 раза легче аналогичных медных труб (вес 1 метра 16 мм трубы составляет примерно 100 гр).
• Низкая цена по сравнению со стальными или медными трубами.

Подключенный металлопластиковыми трубами стальной радиатор.

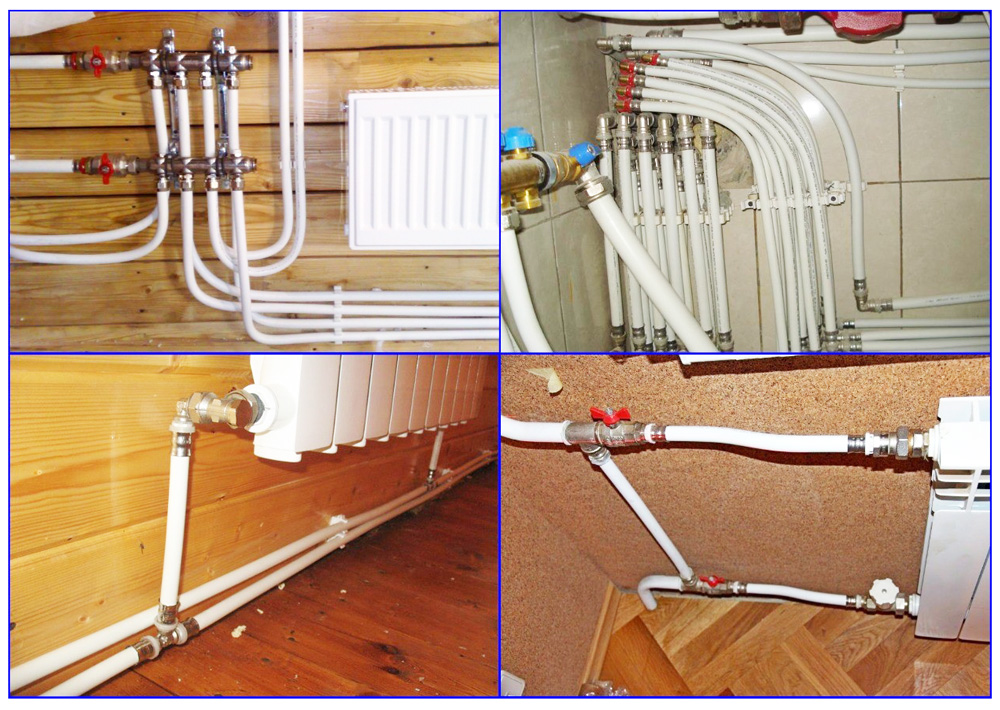

Монтаж системы отопления из металлопластиковых труб

Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.

Особенности обустройства контуров отопления:

1. Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
2. Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
3. Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
4. Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
5. В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
6. Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
7. Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.

Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

Разновидности фитингов и варианты их применения

Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.

Как выбрать и куда устанавливать элементы:

• Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
• Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
• Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.

Особенности монтажа труб из металлопластика

Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:

1. Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
2. Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
3. Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
4. При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.

Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.

Коротко о главном

Для обустройства систем водоснабжения и отопления применяются как металлопластиковые, так полипропиленовые трубы. Обе разновидности обладают многослойной структурой типа «труба в трубе» с промежуточным армирующим слоем из металла или стеклоткани. Главные их плюсы заключаются в легкости монтажа, стойкости к коррозии и долговечности.

Металлопластик в отличие от полипропилена способен выдерживать больший уровень нагрева, поэтому применяется преимущественно для ГВС и отопления. Для монтажа трубопровода применяются как разъемные, так и неразъемные способы стыковки.

Вопрос

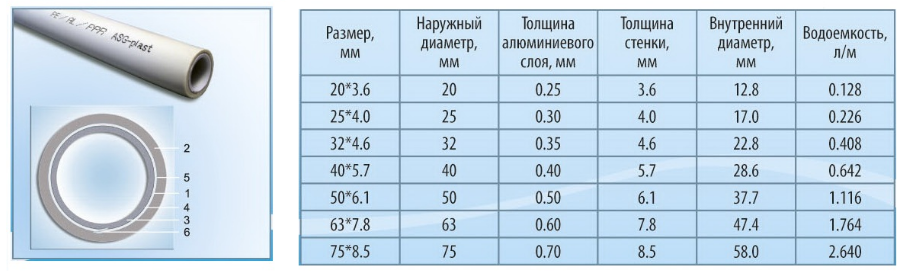

Диаметры труб из металлопластика

Это самые популярные изделия из металлопластика для устройства разводки систем отопления и водоснабжения в городских квартирах. В них не накапливается известь и ржавчина и не перекрывает прохождение рабочей среды. Фитинги к ним самые недорогие, что и является определяющим моментом в выборе. 16 мм изделия часто используются в качестве отвода к смесителям в ванной и на кухне, при установке счетчиков, в то время как основные трубопроводы могут быть выполнены изделиями большего диаметра.

20*2, где 20 – внешний диаметр, 2 – толщина стенки, а внутреннее сечение составляет 16 мм.;

Разнообразные фитинги позволяют осуществлять грамотную и технологически верную разводку систем.

Эти металлопластиковые изделия традиционно используются в монтаже системы “теплый пол”. Фитинги на них стоят дороже, но пропускная способность выше, чем у предыдущих. Поэтому если напор воды нестабильный, для монтажа систем горячего и холодного водоснабжения лучше использовать их, чем металлопластиковые трубы 16 мм. Особенно, если нужно провести длинную трассу. Выдерживают давление до 10 бар, что соответствует характеристикам стальных изделий.

20*26, где 20 – внутреннее сечение, а 26 – внешнее. Толщина стенки – 0,3 см.;

Часто используются для монтажа стояков и системы “теплый пол”. Являются предпочтительным выбором при устройстве инженерных систем в частном доме, так как для автономного отопления и водоснабжения нужно предусмотреть более высокую пропускную способность по причине возможных скачков внутреннего давления.

26*32, где 26 – внутренний диаметр, а 32 – внешний. Толщина стенки – 0,3 см.;

Изделия большого диаметра являются основой любых систем отопления и подачи воды. Используются в качестве стояков и основного трубопровода в условиях низкого давления, так как, благодаря высокой пропускной способности, обеспечивают бесперебойное поступление большого количества жидкости.

32*40, где 32 мм – внутреннее сечение, а 40 мм – внешнее. Толщина стенки – 0,39 см.;

Используются для создания сетей центрального и индивидуального отопления и водоснабжения, центрального кондиционирования, в системах водоподготовки. Из них монтируют протяженные трассы для инженерных систем в промышленном и гражданском строительстве.

40*50, где внутреннее сечение составляет 40 мм, а внешнее – 48 мм. Толщина стенки – 0,4 мм.

Одним из распространенных материалов для изготовления является металлопластик. Это современный материал, который обладает отличными качествами для применения в системе отопления.

Это дает им несравненные преимущества перед трубами, изготовленными из других материалов:

• они не требуют покраски;
• простота монтажа – для работы не потребуется сварочный аппарат;
• их можно замуровывать в стену и заливать в пол;
• они легкие, при монтаже мало отходов;
• их пропускная способность почти в 1.5 раза выше пропускной способности металлических труб;
• по ним не смогут проходить блуждающие токи;
• имеют эстетичный внешний вид;
• их легко заменить, отремонтировать, вмонтировать дополнительный элемент в систему отопления (например, дополнительный радиатор).

Имеются у металлопластиковых труб и незначительные недостатки:

• высокая цена на трубы и фитинги к ним;
• они чувствительны к размораживанию;
• срок службы снижается в 2 раза при использовании в системах с высокой рабочей температурой (около 95° С);
• наличие множества резьбовых соединений требуют тщательной изоляции, в противном случае трубы будут подтекать.

Металлопластиковая труба представляет собой трубу из современного композиционного материала. Внутри проходит алюминиевая труба, с двух сторон окруженная пластиком.

Выбор с умом

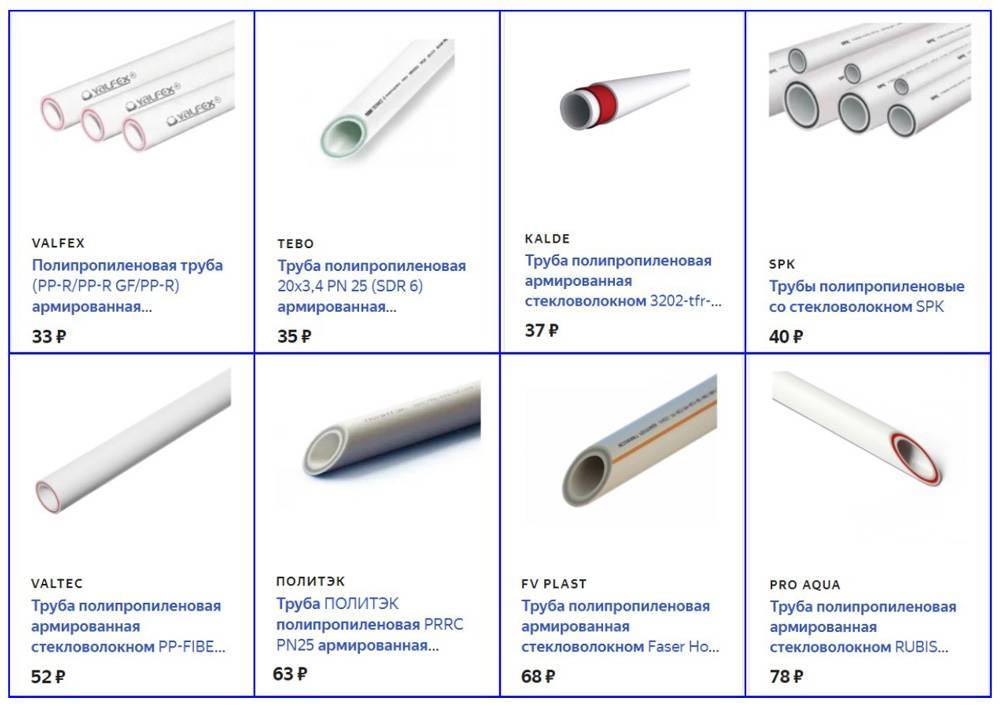

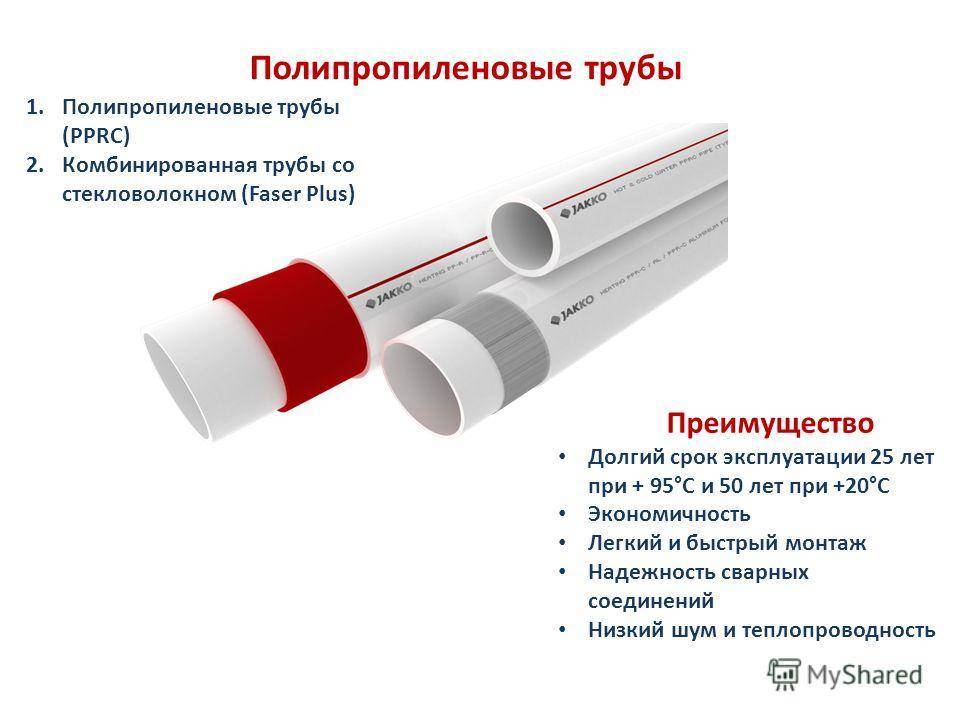

Довольно часто задают вопрос, что лучше металлопластик или полипропилен. Полипропиленовые трубы привлекательны, в первую очередь, из-за низкой цены, простоты монтажа, доступной стоимости оборудования (достаточно наличия паяльника). Обычные, не армированные алюминием и стекловолокном трубы, выдерживают только низкое давление и пригодны для трасс холодной воды. Армированные изделия стоят дороже, но в сравнении с металлопластиком, толщина стенок больше. Но даже для этих изделий максимальное рабочее давление 2,5 Мпа. К тому же у материала нет памяти формы. Они могут деформироваться в результате перепадов давления и температур, возникают неестественное искривление отдельных участков трасс (армированных в меньшей степени). Пайка пластика менее надежный метод соединения в сравнении с опрессованными фитингами.

Если встает вопрос, какие трубы лучше полипропиленовые или металлопластиковые, то по качественным и эстетическим показателям, лучше отдать предпочтение металлопластику. Никто не умоляет достоинства труб из полипропилена. Это достаточно удачное сочетание цены и неплохого качества. Но степень надежности эксплуатации у них ниже.

Видео по теме:

Монтаж полипропиленовых труб

Самое выигрышное достоинство полипропиленовых труб – монолитная стыковка. Соединение частей (только химически однородных) выполняется спайкой посредством специального паяльника. Разогретые пластиковые трубу и фитинг (260оС) стыкуют, происходит полное сливание материалов между собой, так что труба и элементы соединения становятся единым целым. До полного остывания конструкцию не следует шевелить. Протечки здесь гарантированно не возникнет, и вполне приемлемо зашивание трубопровода в стены.

Спайка полипропиленовых материалов — процесс длительный и трудоемкий. Здесь необходима скорость, точность движений, трубу перед спайкой тщательно готовят (чистота и правильность среза, отсутствие воды и загрязнения в месте стыка). Каждый поворот водовода требует припайки соответствующего элемента стыковки. По сравнению с малой стоимостью материала, монтажные работы обходятся дороже.

Опять-таки, весь процесс требует полного соблюдения технологии монтажа, нужен опыт выполнения таких операций, тогда при эксплуатации такого трубопровода можно быть спокойным.

Для горячей воды и отопления подходят только армированные полипропиленовые трубы, так как удлинение простого аналога при температуре воды свыше 90оС составляет 14 мм на 1 метр. Крепеж труб должен быть скользящим. Независимо от длины стояк с горячей водой выгибается от нагревания, поэтому он должен быть зафиксирован петлями.

Монтаж пп-труб производится при помощи специального паяльника, которым разогревают торцы заготовок
