Где можно установить газовый котел в частном доме? правила и требования к оборудованию

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.. Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

Можно ли провести монтаж настенного газового котла самостоятельно?

Если проектирование всей отопительной системы произведено с учетом условий контролирующих служб, отдельные этапы работы иногда выполняют собственноручно, например, размещают на стене котел в отведенном для этой цели помещении. Его подготавливают в соответствии с проектом, полученным в газовой службе.

Однако некоторые производители оборудования запрещают самостоятельно монтировать настенный котел и считают такие действия веским основанием для лишения в этом случае предоставляемой покупателю гарантии. Поэтому, прежде чем приступать к установке, следует выяснить все возможные последствия такого шага.

Подключать электрическую сеть и газовую магистраль, а также заниматься пуско-наладочными работами должны только сертифицированные специалисты с соответствующим уровнем допуска.

Приготовления к монтажу котла – нормативные положения и проектная документация

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

• СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
• СНиП 2.04.01-85 об устройстве внутреннего водопровода;
• СНиП 21-01-97 о пожарной безопасности;
• СНиП 2.04.08-87 об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м3 газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

• техпаспорт и инструкцию по использованию устанавливаемого котла;
• сертификаты соответствия;
• подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

Правильно оборудованная котельная

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

• Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
• Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором

Виды газового оборудования для отопления

Отопительные котлы различаются по размерам, объему КПД, степени нагрева, мощности, типу камеры сгорания, способам вывода продуктов горения.

Котел  с дымоходом

При установке дымохода то трубу необходимо вывести в строго вертикальном положении вверх. При монтаже соблюдаются требования безопасности. Высота дымоотвода зависит от типа конструкции котла.

Холодный воздух поступает к горелке изнутри здания через поддувало, поднимается к топке, где поддерживается горение. Сила пламени, интенсивность сгорания регулируются шириной открытия дверцы.

Размещать такие котлы необходимо только внутри отдельных помещений. К котельным предъявляется ряд требований. Например, нормативы по площади, наличие дверей, окна, оборудование хорошей вентиляции.

Система турбины

Турбинное устройство отличается герметично закрытой топочной камерой, которая не вытягивает воздух из комнаты м предотвращает риск отравления газами.

Сама турбина становится вентиляционной системой принудительного характера, полностью выводящей продукты сгорания из камеры.

Воздухообмен происходит через коаксиальный дымоход, который выводится через отверстие в ближайшей стене. Можно его установить строго горизонтально или поднять вверх, но первый вариант эффективнее.

Коаксиальная конструкция – это две трубы, между которыми остается расстояние. Через эту прослойку происходит подача свежего воздуха через низ к топке, а сквозь меньшую трубу выходят газы.

Наконечник защищает трубу от попадания мусора, мелких животных или птиц.

Оборудование разжигается от электрической искры, поэтому котел должен быть подключен к электросети.

Парапетный котел

Отличие парапетного котла от турбинного в том, что воздух поступает в аппарат не принудительно.

В остальном оборудование имеет много сходств, например, закрытое топочное пространство, установку коаксиальных дымоотводов.

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:

Установлены следующие нормы:

Установлены следующие нормы:

• газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
• котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
• для установки более производительного котельного оборудования минимальный объем от 15 м³.

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

1. Площадь больше 15 м².
2. Высота стен не менее 2,2 м.
3. Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

1. Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
2. При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
3. Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
4. При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

• фундамент пристройки выполняется отдельно от основного здания;
• конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
• строительный раствор замешивается на песке;
• фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
• основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

• вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
• расстояние между полом и потолком не менее 2,5 метра;
• объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
• обязательно проводится вода, а в полу устраивается слив;
• все электрические розетки, имеющиеся в помещении, заземляются;
• естественное освещение;
• при размещении котельной установки обеспечивается свободный подход к агрегату.

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

• трубопроводы для газа применяются только металлические;
• заземление прибора выполняется с помощью отдельного заземляющего контура;
• без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.

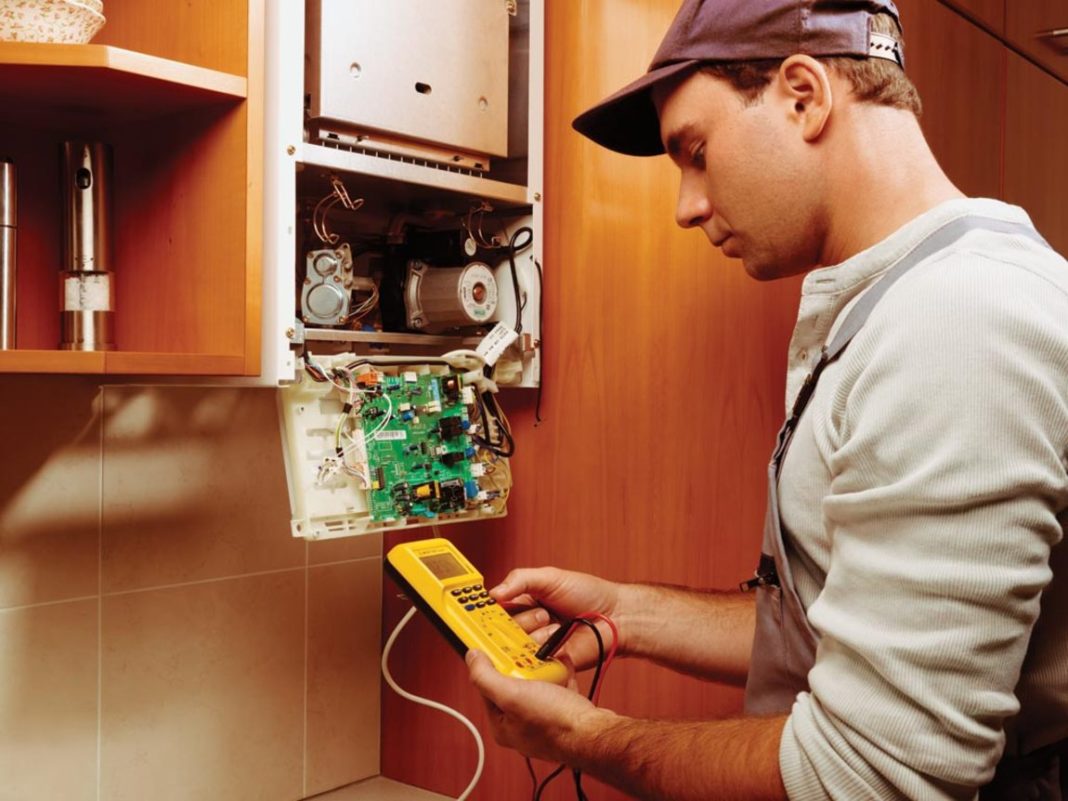

Техобслуживание

Техническое обслуживание котлов

Процесс периодического обслуживания отопительной системы и газового котла заключается в следующих мероприятиях:

• проверка исправного состояния дымохода и вентиляционной системы;
• очищение и промывка фильтров;
• промывка всей системы с применением моющего средства;
• чистка горелки котла;
• определение изношенности, ремонт и замена деталей оборудования при необходимости;
• проверка герметичности соединений перед пуском газа.

Чем тщательнее и внимательнее будет проводиться обслуживание, тем менее вероятность возникновения аварийных ситуаций и несчастных случаев. При правильной эксплуатации газовые котлы в системе отопления будут служить долгие годы, обеспечивая дом теплом.

Как выбрать правильно место для установки?

В зависимости от конструкции, требования к процессу установки настенных газовых котлов немного отличаются. Если ставится прибор отопления с закрытой топкой, то можно его разместить почти что в каждом помещении дома. Для газовых водогреев с открытой топкой требования более жёсткие и для них необходимо учесть правильно оснащенную котельную установку. Общие требования, которые предъявляют нормами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами такие:

Фото 2: Оснащенная теплогенерирующая установка для навесного газового котла

1. Во время установки бытовых подвесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором выполняется процесс установки обязан быть не меньше 15 м?. Настенные котлы с открытой топкой требуется разместить в индивидуальном помещении на любом этаже строения. Бездымоходные отопители, мощностью до 35 кВт разрешается ставить в кухонной комнате.
2. Помещение, в котором предполагается установка должно иметь потолочную высоту не меньше 2,5 м. Если будет применяться модель с открытой топкой, требуется облагородить его дымоотводом для газового водогрея из нержавейки или иного оптимального материала.
3. Теплогенерирующая установка или кухня, где выполнен процесс установки настенного котла, обязана иметь окно, площадью не меньше 0,03 м? на каждый метр кубический помещения.
4. Во время установки навесных газовых котлов с открытой топкой, главное обеспечить должную вентиляцию. Вытяжная труба должна делать трехкратный обмен воздуха в помещении в течении часа, а приточная система вентиляции пополнять объем потребляемый вытяжкой плюс подавать воздух нужный для правильной работы горелки.
5. Наружный газопровод подводится конкретно в пространство помещения где поставлен котел. Трубный участок проходящей в середине помещения должен подходить требованиям которые предъявляют СНиП 2.04.08 к газовым магистралям малого давления.
6. Нужно учесть точку подсоединения к электрической сети с заземлением и электрическое освещение. Температура в котельной установке должна быть в диапазоне от +5 до +35 °C при воздушной влажности не больше 80%.

Фото 3: Установка котла настенного типа в кухонной комнате дома за городом

Для более подробного ознакомления, необходимо обратиться конкретно к нормативным документам вышеприведенным. Они детально регламентируют процесс установки настенных газовых котлов и в них вы найдете ответы на все вопросы, появляющиеся во время проектирования.

Вернуться к началу

Где можно, а где нельзя размещать газовый отопительный котел

Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:

• на первом этаже;
• в цокольном этаже;
• в подвале дома;
• на чердаке.

– Возможна ли установка газового котла в ванной комнате?

Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.

– Можно ли установить газовый котел в гараже?

Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.

– Можно ли разместить газовый котел в студии?

Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.

– Допустима ли установка газового котла в жилом помещении?

Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.

– Допустимы ли камин и газовый котел в одном помещении?

Правила, запрещающего установку приборов в одном помещении не существует ни в одном документе.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Как проводить профилактическое техобслуживание.

• Проверяйте и смазывайте краны наружного и внутреннего газопровода.
• Осматривайте  терморегуляторы в напольных котлах.
• Промывайте или меняйте фильтрующие элементы.
• Следите за форсунками, плотностью прилегания дверцы, запальником на напольных котлах.
• Препятствуйте образованию наледи у коаксиальной трубы на настенных котлах в зимний период.
• Своевременно заменяйте изношенные детали.

Грамотный профилактический осмотр позволяет улучшить ресурс оборудования и снизит потребление газа.

У вас остались вопросы по монтажу газовых котлов? Специалисты компании TeploMoskva помогут вам определиться с оборудованием, рассчитают его оптимальную мощность и качественно установят смонтируют систему отопления «под ключ». Доверяйте свой комфорт и безопасность профессионалам!

Разница между закрытым и открытым камерами

Ответ достаточно прост и ясен: в их особенностях устройства, способе поглощения кислорода.

Стоит понимать, что в жилом доме нужно прибегать к такому варианту, как закрытый, так как только он будет допустим в использовании для частных зданий. Для открытых требуется отдельное помещение

Изучая схему процессов, можно отметить, что воздух, который обеспечивает нормальное и стабильное функционирование, поглощается посредством соосного дымохода из внешнего пространства. В дальнейшем уже переработанные вещества так же попадают из помещения на улицу. Так нет необходимости в лишних затратах и расходах на дополнительные вентиляционные аппараты.

К покупке открытого варианта стоит прибегать лишь для их установки в котельных. Его принцип работы — это поглощение кислорода из содержащегося в комнате кислорода

Поэтому важно, чтобы было обеспечено регулярное и стабильное проветривание здания

Главным правилом является установка газового котла совершенно отдельно от дома, что обеспечивает безопасность, так как вероятность утечки газа и веществ, образующихся при горении, снижается к минимуму, что обуславливается неиспользованием воздуха из дома. Для полного исключения возможности аварийных чрезвычайных ситуация, стоит предварительно пройти тщательную проверку трубопровода по наличию разного рода искажений, царапин и повреждений.

Посмотрите пример переделывания котельной с открытого котла на закрытый:

Преимущество монтажа котла с закрытой камерой

1. При избавлении от расходованных в изотермическом процессе продуктов происходит обратная реакция — охлаждение, что резко повышает безопасность и надежность подобных котлов.
2. Помещение, оборудованное для этого устройства, не перегревается и защищается от различных и многочисленных загрязнений воздуха, так как сгорание происходит только на улице, то есть не в пределах дома.
3. Высокий коэффициент полезного действия
4. Воздух попадает в помещение, давление повышается, вследствие чего его температура возрастает. Таким образом, закрытая камера обладает экологичностью и чистотой.

Так же есть недостатки:

Установленный газовый котел с закрытой камерой не сможет работать без наличия электричества. Но как только электричество появляется, вся работа запускается автоматически.

Монтажный процесс настенного газового котла

Сделав все работы по подготовке смело можно приступить к процессу установки настенного котла собственными руками. Стандартной процесс занимает совсем мало времени и состоит из таких важных этапов:

Фото 5: Разметка стены для установки монтажной панели

1. Отмерте необходимое расстояние от пола и от смежных компонентов. После разложите эскиз со монтажной схемой на поверхность стены и отметьте места крепежа монтажной панели, и также выхода дымоотвода. Применяя уровень проверяйте горизонтальность локации, т.к. кривой процесс установки котла может в последствии привести к сбоям в его работе.
2. Следуя произведенной разметке, пользуясь перфоратором, просверлите все нужные крепежные отверстия монтажного спайдерного крепежа котла настенного типа.
3. Закрепите монтажную панель на стенку, применяя все прилагающиеся в наборе винты.
4. Установите газовый водогрей на монтажном кронштейне и применяя уровень проверьте горизонтальность и вертикальность его локации.

Завершив настенный процесс установки следует пригласить служащих службы газа для подведения газа и проведения пуско-наладочных работ. Хозяин в данное время может заняться обвязкой и подключением навесного газового котла к отопительной системе.

В конце взгляните видео о том как качественно выполнять монтаж газового водогрея на стенку:

Процесс установки котла настенного типа слишком важный и серьезный процесс. В зависимости от того как правильно он будет поставлен, будет зависеть не только срок его эксплуатации, но и безопасность жителей дома.

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема. Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

• Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
• Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
• Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
• Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

• Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
• Под навешенным котлом должно быть свободное пространство.
• Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
• Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.

2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.

3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.
