Разновидности шаровых кранов для водопровода, характеристики полнопроходных, варианты монтажа

Расчёт и рециркуляция ГВС

Расчёт систем горячего водоснабжения зависит от таких факторов: число потребителей, примерная частота пользования душем, число санузлов с ГВС, некоторые технические характеристики сантехнического оборудования, необходимая температура воды. Посчитав все эти показатели можно определить требуемый суточный объём горячей воды.

Рециркуляция воды в системе горячего водоснабжения обеспечивает обратную подачу жидкости с дальней точки водозабора. Она необходима при расстоянии от нагревателя до дальней водозаборной точки более 3 метров. Рециркуляция используется при помощи бойлера, а в случае при невозможности его применения, пускается напрямую через котёл.

Система горячего водоснабжения может двух видов, которые используются в зависимости от заданных параметров. В открытой системе применяется отопительный котёл, а в закрытой — водоподогреватель. В некоторых случаях необходимо дополнительно организовывать рециркуляцию воды

Предварительно перед монтажом и закупкой оборудования важно осуществить расчёт горячего водоснабжения

Трубопровод для горячего централизованного водоснабжения нельзя сделать по схеме холодного водопровода. Эти трубопроводы тупиковые, то есть они заканчиваются на последней точке водоразбора. Если сделать горячий водопровод в многоквартирном доме по той же схеме, то вода ночью, когда ей пользуются мало, остынет в трубопроводе. Кроме того, может быть такая ситуация, например, жители пятиэтажки, расположенные на одном стояке, днем ушли на работу, вода в стояке остывает и вдруг кому-то из жильцов на пятом этаже понадобилась горячая вода. После включения крана придется сначала слить из стояка всю холодную воду, дождаться теплой, а потом горячей воды — это чрезмерно большой расход. Поэтому трубопроводы горячего водоснабжения делают закольцованными: вода нагревается в котельной, тепловом узле или бойлерной и подается по подающему трубопроводу к потребителям и возвращается назад в котельную по другому трубопроводу, который в этом случае называют циркуляционным.

В централизованной системе горячего водоснабжения прокладку трубопроводов в доме выполняют с двухтрубными и однотрубными стояками (рис. 111).

Рис. 111.Схемы разводки горячего водоснабжения в централизованных системах

Двухтрубная система горячего водоснабжения состоит из двух стояков, один из которых подает воду, другой отводит. На отводящем циркуляционном стояке размещают отопительные приборы — полотенцесушители. Воду все равно нагрели и подали потребителям, а будут они ей пользоваться или нет и в какое время, неизвестно, так чего добру пропадать, пусть эта вода греет полотенцесушители и воздух в сырых, по определению, ванных комнатах. Кроме того, полотенцесушители служат П-образным компенсатором для температурного удлинения труб.

Однотрубная система горячего водоснабжения отличается от двухтрубной тем, что в ней все циркуляционные стояки (в пределах одной секции дома) объединили в один и назвали этот стояк «холостым» (нет у него потребителей). Для лучшего водораспределения к отдельным точкам потребления воды, а также в целях сохранения одинаковых диаметров по всей высоте здания в однотрубных системах горячего водоснабжения стояки закольцовывают. При кольцевой схеме для зданий высотой до 5 этажей включительно диаметры стояков принимают 25 мм, а для зданий от 6 этажей и выше — диаметром 32 мм. Полотенцесушители в однотрубной разводке ставят на стояки подачи, а это означает, что при слабом нагреве воды в котельных она может дойти до дальних потребителей остывшей. Горячую воду будут не только разбирать ближние потребители, но она еще и будет остывать в их полотенцесушителях. Для того чтобы вода не остывала и доходила горячей до удаленных потребителей в полотенцесушители врезают байпас.

Двух- и однотрубные системы горячего водоснабжения могут быть сделаны и без полотенцесушителей, но тогда эти приборы должны быть подключены к системе отопления. При этом в летний период полотенцесушители работать не будут, а в зимний — общие затраты на горячее водоснабжение и отопление возрастут.

Для обеспечения воздухоудаления из системы трубы прокладывают с уклоном не менее 0,002 к вводу трубопровода. В системах с нижней разводкой воздух удаляют через верхний водоразборный кран. При верхней разводке воздух удаляется через автоматические воздухоотводчики, устанавливаемые в верхних точках систем.

Поговорим про организацию системы ГВС с рециркуляцией. Благодаря такой схеме водоснабжения в контуре ГВС постоянно поддерживается циркуляция горячей воды.

Водопроводные вентили: устройство и ремонт

Вентили водопроводные – это особая конструкция в водопроводной арматуре. Устанавливаются они в качестве запорного и регулирующего механизма.

Этот вентиль создает прекращение движения потока воды благодаря специальному запорному механизму. Он имеет подвижный элемент, который еще называется шпиндель, вкрученный в резьбу гайки на крышке.

Эта особенность используется не только для прекращения напора рабочей среды, но для и контроля давления напора.

На сегодняшний день используются разные виды водопроводных вентилей, их можно условно поделить на ряд отдельных групп: проходной, угловой, прямоточный.

Также они делятся и по варианту герметизации — на сальниковые и сильфонные, а по виду резьбы – на водопроводные с выносной резьбой и погружной. В роли запорного элемента может использоваться и специально установленная диафрагма, которая называется мембрана.

Все вентили для воды различаются такими свойствами, как:

обычная конструкция – эти устройства нетребовательны в уходе и просты в эксплуатации;
возможность эксплуатации при высоких перепадах давления;
размеры и вес небольшие, устанавливать можно на любом необходимом участке всего трубопровода;
малый рабочий ход запорного механизма, это создает дополнительное удобство при эксплуатации.

Существуют и запорно-регулирующие водные механизмы с профилированным пробковым золотником, они называются игольчатые вентили.

Распределительные краны

Распределительные краны функциональны и практичны. При их изготовлении мало обращают внимания на эстетику. Различают сливные краны, поливочные краны, запорные вентили, а также различные вспомогательные устройства, например, редукционные вентили. Распределительные краны снабжены винтовыми соединениями с наружной и внутренней резьбой, которые делают возможным механическое крепление кранов на трубах. Шаг винтовой резьбы соответствует размерам крана.

На маркировке крана указывают тип соединения и шаг резьбы, например: запорный вентиль, внешняя/внутренняя резьба, 15×21. Некоторые распределительные краны приваривают (припаивают) непосредственно к медным трубам. Существуют также модели кранов с быстроразъемным трубным соединением. Используются и средства быстрого перекрытия, например вентили с резиновым или шаровым запорным устройством.

Пример вентиля с шаровым золотником (внешняя резьба)

Пример вентиля с шаровым золотником (внутренняя резьба)

Спускной кран

Запорный кран

Устройство шара

В седле расположен главный элемент-пробка в форме шара с разным количеством полостей. Шар свободно вращается внутри седла. Внутренние устройства кранов подразделяются на полно проходные и редуцированные (стандартно проходные).

Полно проходные краны в своем устройстве имеют шар с отверстием, равным диаметру трубы. Во время прохождения жидкости в шаровых кранах в полностью открытом состоянии потери со стороны гидравлики сводятся к минимуму. Это качество обеспечило применение арматуры данного типа в качестве основного запорного устройства.

Редуцированные краны применяются в трубопроводах, где напор не играет особой роли. Шар соединяется к рычагам посредством штока. С помощью рычага производится непосредственно управление водой. На центральных участках используют краны с рычагом, а краны с бабочкой-на ответвленных частях системы.

Уплотнительные элементы из фторопласта

На раннем применении шаровых кранов для воды не обеспечивалось полное перекрывание потока. Недостаток обеспечения элементов крана металлическими деталями не давал этого достичь. Начало использования новых материалов привело в повсеместному применению шаровых кранов. Кольца для уплотнения и сантехнические прокладки теперь изготавливаются из различных материалов.

Для этих целей могут применяться сплавы металлов, резина, пластик всех видов, графит или тефлон. Еще в качестве материалов изготовления этих важных механизмов стали применяться синтетические каучуки. В то же время широкое применение находят уплотнительные элементы из фторопласта. Они обеспечивают плотность закрывания и снижают усилия, применяемые при работе с краном.

Этот материал нового поколения устойчив к агрессивным жидким и газообразным средам. В бытовом использовании его рекомендуется применять при установке полотенцесушителей и проведении газопровода.

Главным положительным качеством фторопласта является способность к выкручиванию. Проще говоря, при использовании изделия из фторопласта можно применять достаточно сильную скрутку без нежелательных последствий.

В таких кранах соединение получается герметичным за счет создания контакта посредством уплотнительного кольца. Поэтому материал изготовления колец играет важнейшую роль при дальнейшем использовании крана.

Фторопласт полностью герметизирует, придает лёгкость и плавность повороту шаровой пробки. Для закрывания или открывания в полной мере выполняется поворот под прямым углом. Рычаг поворачивает шаровой затвор крана, полностью или частично перекрывая поток.

Принцип работы

Принцип работы шарового крана для воды заключается в совмещении отверстий в пробке и корпусе крана. Отверстия совмещаются при повороте шара рычагом. Это обеспечивает совпадение отверстий и позволяет потоку протекать через совмещенные полости. Поворотом шара проход перекрывается стороной, не имеющей отверстия. При этом поток среды делает упор в стенку, и прекращается.

С помощью этого принципа можно не только полностью останавливать, но и регулировать поток. При повороте на угол меньше 90 градусов, течение перекрывается лишь отчасти.

Запорная арматура. Вентили и системы герметизации

Для того чтобы прекратить подачу воды применяют разные сантехнические приспособления. В том числе в сантехнических системах герметизации используются разнообразные резиновые прокладки, сферические пробки и керамические диски. Все эти элементы нуждаются в регулярном уходе и профилактике.

Устройство водопроводного вентиля. Запорного крана. 1 — прокладка; 2 — уплотнительная шайба; 3 — седло; 4 — корпус.

Вентили и запорная арматура

Вентили и запорные краны наиболее распространенные и недорогие представители сантехнической запорной арматуры, которую применят в быту. Они достаточно долговечны, но их части могут быстро приходить в негодность. Встроенная резиновая прокладка опирается на плоскую часть крана, которая называется седло. Как правило, такие прокладки ставят в латунных распределительных кранах, а также в дешевых смесителях. Устанавливая запорный кран, нужно соблюдать направление движения воды.

Закрытый кран (слева), открытый кран (справа)

Шаровые вентили и краны

Краны и шаровые вентили, или вентили с шаровым золотником, как правило, используют в распределительных водопроводных системах. По сравнению с обычными водопроводными кранами, шаровые краны более эффективны, обладают большей износостойкостью и меньше шумят.

Шар с отверстием, выполненный из нержавеющей стали, фиксируется между двумя двумя прокладками. Когда шаровый кран закрыт, шар блокирует поток воды. При открытии вентиля, шар пропускает воду, через имеющееся в нем отверстие. Особенностью шаровых кранов является их не пригодность к ремонту, если вентиль выходит из строя его необходимо заменить новым.

Вентиль крана закрыт

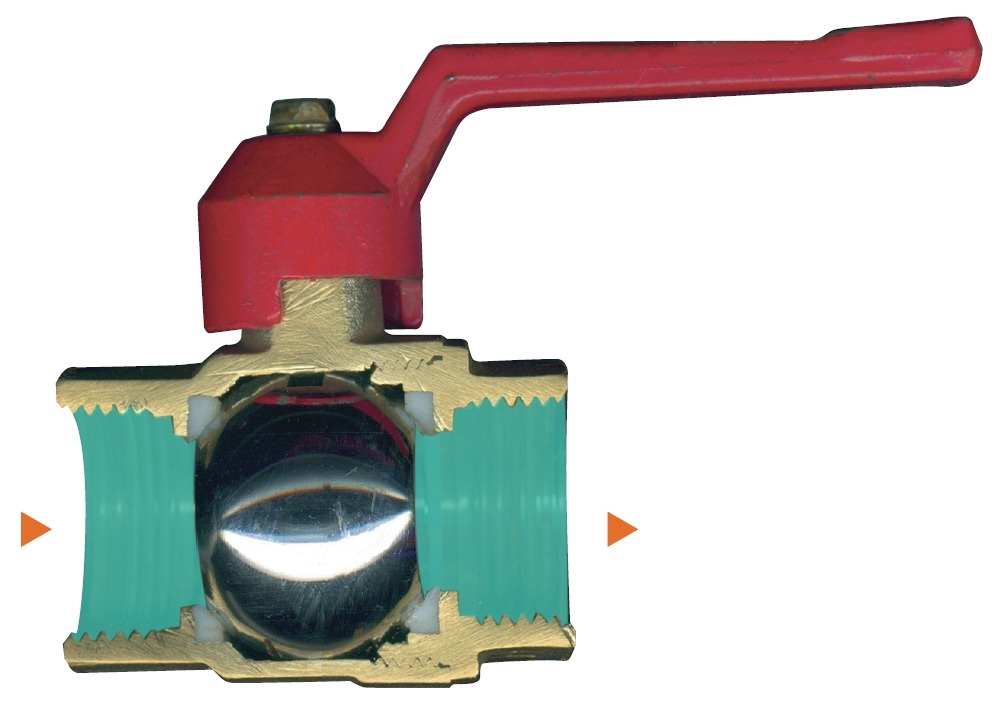

Вентиль шарового крана открыт

Керамические диски кранов и смесителей

Керамические диски кранов и смесителей обеспечивают возможность открывать, закрывать и смешивать воду. Система керамических дисков применяется в смесителях высокого качества. Использование керамических дисков упрощает открывание и закрывание крана, обеспечивая регулировку температуры воды. Керамические диски более надежны и значительно менее восприимчивы к образованию известкового налета.

Принципиальная схема работы смесителя с керамическими дисками. 1. Система перекрывания воды; 2. Керамические диски; 3. Подача горячей воды; 4. Подача холодной воды

В зависимости от конструкции системы керамические диски могут непосредственно контактировать друг с другом или находиться в специальном встраиваемом патроне. В случае необходимости керамические диски можно заменить новыми. Уход и обслуживание смесителей с керамическими дисками заключается в замене уплотнителей и смазке трущихся деталей. При этом смазывать сами керамические диски категорически запрещено.

Принцип действия смесителя с керамическими дисками.

Подача теплой воды

Подача воды перекрыта

Подача горячей воды

Подача холодной воды

Преимущества и недостатки шаровых кранов

Преимущества шаровых кранов:

Компактные габариты.
Простая надежная конструкция.
Высокая герметичность.
Быстрое перекрытие потока среды.
Управление не требует применения больших физических усилий.
Небольшое гидравлическое сопротивление, сравнимое с сопротивлением прямого участка трубы.
Небольшая цена.
Металлические краны можно применять в системах с высоким давлением.
Возможность применения для вязких и загрязненных сред.
Качественные уплотнения обеспечивают кранам большую продолжительность работы без ремонта и обслуживания.

Недостатки:

Применение фторопластов ограничивает рабочую температуру до 200°С.
Пластиковые изделия нельзя использовать при высоких давлениях.

Шаровые краны и их недостатки

Нет ничего идеального, не идеален и шаровой кран.

Во-первых, шаровым краном можно только полностью перекрывать и открывать поток воды. Он не является регулирующей арматурой. Открытие крана «на чуть-чуть», закрытие «не до конца» на долгое время меняет его эксплутационные параметры и потребует более быстрой замены.

Примечание: В сантехнике есть регулирующие шаровые краны (с V-проходом), однако они не бытового водопровода.

Во-вторых, шаровой кран нельзя отремонтировать. Если задвижку вентиля можно сменить, то шаровой кран нужно менять полностью.

В-третьих, четверть оборотную арматуру нужно периодически заставлять работать. То есть раз в месяц, например, открывать и закрывать. Это не увеличит его износ, но избавит от залипания шара.

В-четвёртых, четверть оборотные краны не защищают систему от гидроудара при открытии. Например, вы перекрыли воду, провели работы с сантехникой. В это время давление воды в системе, по каким либо причинам, выросло. Быстрое открытие шарового крана спровоцирует гидроудар. Поэтому открывать шаровые краны нужно не «со всей дури», а плавно, частями. Но открыть нужно полностью.

В-пятых, и это не важно для квартиры, шаровые краны боятся очень горячей воды

Как выбрать кран

Для того чтобы выбранная модель прослужила Вам долго, нужно уделять особое внимание ряду факторов при подборе запорной арматуры:

Кран должен иметь достаточную толщину носика, в противном случае он начнет протекать уже после года использования;
Обязательно читайте инструкцию производителя, где указано техническое назначение крана. Не все сенсорные и термостатические модели подходят для душа, а некоторые рычажные – для раковины;
Если прокладки выполнены из резины, то несколько раз в год нужно будет проводить плановый ремонт – менять их. Модели с пластиковыми прокладками несколько дороже, но зато не требуют частого вмешательства;
Бесконтактные краны имеют один недостаток – их устройство нуждается в питании управляющей схемы. Её можно подключить через проводку, розетку или к переносному аккумулятору. Заранее учитывайте эти особенности сенсорных смесителей.

Преимущества и особенности установки водопроводных шаровых кранов

В то же время, подделка часто имеет мутный блеск, достаточно заметные дефекты и лаже матовое покрытие. Впрочем, даже если внешне кран выглядит достойно, это не значит, что он лучший. Возьмите обычный магнит и проверьте кран. Нередко шар делают из стали, которая быстро ржавеет во влажной среде. Магнит подскажет вам, с каким именно материалом вы имеете дело. Максимально допустимое давление. Лучший шаровой кран – это кран с высоким допустимым давлением. Для холодной воды этот показатель равен 10 кг/см 2. для горячей – от 20 кг/см 2. Однако специалисты всегда советуют покупать запорную арматуру с большим допустимым давлением. Это поможет избежать проблем, которые нередко возникают при сильных гидроударах.

Виды шаровых кранов

Описанное выше устройство крана и принцип его работы одинаковы для всех видов изделий. Разновидности шаровых вентилей возникли в результате добавления в конструкцию разных полезных элементов, расширяющих функциональные возможности крана. Единственное исключение — шаровый трехходовой кран, в нем корпус имеет не 2 отвода, а три. Данный элемент не просто перекрывает теплоноситель, а перераспределяет его потоки и может служить смесительным узлом.

Все остальные функциональные элементы, дополняющие конструкцию крана, приведем в перечне:

штуцер для слива воды,
соединение с накидной гайкой (американка),
кран Маевского (игольчатый клапан),
сетчатый фильтр,
различные типы приводов для вращения штока.

Когда нужно опорожнить одну ветвь системы отопления, радиатор либо котловой контур, правильнее всего в схеме предусмотреть кран со штуцером. Благодаря ему для проведения ремонтных или других работ не придется спускать воду из всей системы. Это очень удобно и в том случае, когда нужно снять батарею для промывки. Достаточно перекрыть теплоноситель и открутить пробку штуцера, подставив под него емкость нужной вместительности. Ниже на рисунке представлен шаровый кран с американкой и штуцером для опорожнения:

Надо отметить, что под термином «шаровый кран со штуцером» понимается также и обычный вентиль с возможностью присоединения поливочного шланга.Чтобы удалять воздушные пробки из проблемных участков сети, в схеме применяется игольчатый кран для системы отопления. Это всем хорошо знакомый клапан Маевского для ручного выпуска воздуха, совмещенный с шаровым краном. Нельзя сказать, что данное изделие часто применяется, но в некоторых случаях оно просто незаменимо. Например, когда воздушные пробки возникают на горизонтальных трубопроводах, проложенных в наивысших точках системы.

Когда в сложных схемах отопления требуется автоматизировать работу запорной арматуры, в них используется такое изделие, как шаровый кран с электроприводом. Его задача – по команде электронного блока управления открыть или закрыть поток жидкости, либо направить его по другому пути. В таких кранах конструктивно предусматривается площадка для монтажа привода, призванного вращать шток с шаром.

В смесительных узлах, где нужно обеспечить разделение или объединение потоков в необходимых пропорциях, ставятся трехходовые краны с сервоприводом. Их отличие от электрических механизмов в том, что устройство может медленно поворачивать шток и останавливаться в необходимой позиции по команде контроллера или термостата. Тогда потоки перекрываются частично, сливаясь на выходе в один.

Коллекторы

Коллекторы, несмотря на свое название, ничего не собирают, а распределяют воду от основного трубопровода к потребителям. Их делают из специальной пищевой латуни, абсолютно безопасной для человека. Количество отводов обычно от 2 до 12, но бывает и больше — это зависит от размеров дома и его насыщенности отопительным и сантехническим оборудованием. Чтобы давление воды в коллекторе было постоянным, диаметр выходных отверстий приблизительно в три раза меньше диаметра входного. Чем длиннее коллектор и чем меньше его сечение, тем заметнее будут потери давления и разница в расходе.

Коллектор

Обычно ставят коллекторы на три четверти при малом числе потребителей. Если приборов, для которых подводят воду, много, то лучше поставить дюймовые. Диапазон рабочей температуры составляет от 5 до 100 градусов Цельсия, а рабочее давление — порядка 10 бар.

Так выглядит коллекторный узел в хорошем домике с подвалом, гаражом, бассейном, несколькими туалетами и ванными комнатами

Метки: Арматура, Арматура водоснабжения, Воздухоотводчик, Манометр, механический фильтр грубой очистки, Обратный клапан, Редукционный клапан, Термостатический смеситель, Шаровые краны

Как поменять вводной кран в квартиру

Опишу практический вариант этапов замены вводного крана в квартиру. Последний случай — замена вводного крана жильцом, проводимая работником УК, дом серии П-44.

Во-первых, запорные вентиля были заранее куплены. Выбор пал на . У них корпус латунный с никелированным покрытием, запорный шар из латуни с хромированным покрытием. Один кран с типом ручки «ручка», второй с ручкой типа «бабочка».

Замечу, что ручка удобнее бабочки, однако места для поворота «ручки» часто не хватает, поэтому покупают вентиля с ручкой «бабочка».

Читать: Какие бывают полотенцесушители

Во-вторых. Работы проводились работником управляющей компании, поэтому дополнительно договариваться с ним же о перекрытии стояков водопровода не пришлось.

В-третьих, для работ был обеспечен доступ к старым кранам. Так как в туалете, а стояки в доме серии П-44 расположены в туалете в сантехническом шкафу, был ремонт, доступ к ним был свободный. Шкаф был сломан, унитаз убран. Слом сантехкабины не проводился.

В-четвёртых, так как переноса стояков не было, замена именно вводных вентилей заняла около получаса. Вместе с вентилями ставили байпас на полотенцесушитель, поэтому точно сказать время работ не могу.

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

Тип и конструкция запорного устройства.
Материал изготовления.
Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

Клапанные.
Пробковые или конусные.
Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

Выдерживание высокого давления.
Регулировка объема и напора воды.
Простота в управлении.
При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
Относительно небольшой срок эксплуатации.
Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

К недостаткам рассматриваемых видов вентилей относятся:

Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Типы

По типу шаровые краны делятся на:

Полнопроходные – диаметр отверстия в шаре равен внутреннему диаметру трубопровода. Гидравлические потери в таком кране такие же, как при проходе среды через трубу.
Редуцированные или стандартнопроходные — диаметр отверстия в шаре на один типоразмер меньше диаметра трубопровода. Применяются там где не критична некоторая потеря давления.

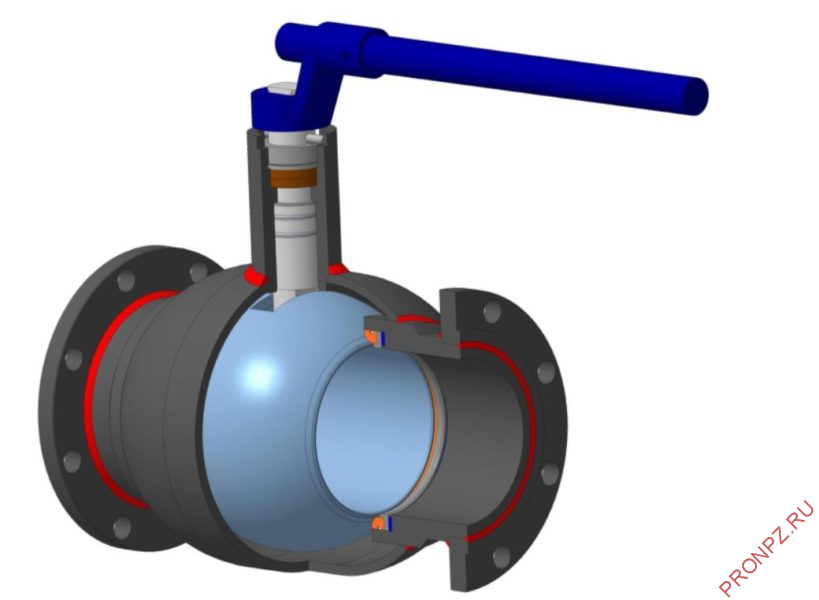

Шаровой кран с цельносварным корпусом: 1 – шток; 2 – крышка корпуса; 3 – уплотнение штока; 4 – корпус 5 – седло; 6 – шаровая пробка; 7 – уплотняющий элемент; 8 – фланец с соединительным выступом; 9 – патрубок под приварку; 10 – фланец

По типу присоединения шаровые краны делятся на:

фланцевые,
под приварку,
муфтовые,
комбинированные.

Воздухоотводчик

Воздух в системах ведет к преждевременной коррозии материалов трубы и арматуры, вызывает шумы и создает воздушные пробки, препятствующие правильному течению воды и снижающие теплоотдачу. Его выпускают воздухоотводчиками как вручную (кран Маевского), так и автоматически. Конструкция воздухоотводчика, выпускающего только воздух, но не воду, очень проста. Внутри латунного корпуса свободно перемещается полый пластиковый поплавок, соединенный с золотником. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера, установленного в латунной крышке. Колпачок предохраняет воздушный канал от пыли и грязи, а также позволяет перекрывать воздухоотводчик при аварийных ситуациях и при монтажных работах.

Воздухоотводчик

Для демонтажа воздухоотводчика без опорожнения системы рекомендуется разместить перед ним отсекающий клапан. В его латунном корпусе расположен золотник, удерживаемый в верхнем положении пружиной. При установке воздухоотводчика в верхнюю резьбу отсекающего клапана золотник клапана открывается. Навинчивать воздухоотводчик следует рожковым ключом за шестигранник корпуса, расположенный под колбой. Нельзя зажимать его за колбу корпуса трубным рычажным ключом (КТР). Конструкция диктует вертикальный монтаж, иначе поплавок не будет работать. Воздухоотводчик устанавливают на водонагреватель (бойлер) — это, как правило, кран Маевского. У него максимальное давление срабатывания от 4 до 6 бар, а рабочая температура до 120 градусов Цельсия.

Виды шаровых кранов по монтажу

Для каждой модели характерны свои особенности устройства и подключения:

Муфтовый. Монтируется с помощью муфт, которые имеют коническую или цилиндрическую резьбу. Эти краны шаровые для систем отопления делят на: монолитные (цельный корпус), двусоставные (распространенный вид), трехсоставные (оптимальный вариант, так как имеется возможность замены прокладок). Рекомендуется для систем с трубами диаметром до 45 мм. Рабочее давление отопления не должно превышать 16 бар, а температура до 100˚С. Компактные, легкие.
Фланцевый. Монтируется с помощью дополнительных фланцев. Подразделяются на: прямоточные, проходные, угловые, смесительные. Рекомендуются для систем с рабочей температурой выше 100˚С и давлением от 16 бар. Отличаются немаленькими габаритами, повышенным весом.
Штуцерный. Монтаж осуществляется с помощью ниппеля и накидной гайки. Кран имеет резьбовое соединение на обоих патрубках. Выдерживает рабочую температуру до 200˚С.
Приварной. Это могут быть и полипропиленовые и стальные краны. Недостаток – сложный демонтаж. Поэтому выбирая такую модель, следует приобретать только качественные устройства от известных производителей. Китайских заводов не рассматривать.

Каждое устройство обладает своими нюансами монтажа. Поэтому следует внимательно отнестись к подбору устройств.

Где купить кран шаровый ?

После того, как Вы подобрали по параметрам шаровый кран осталось его просто купить. Выбор места, где будет произведена покупка за Вами, мы дадим лишь несколько рекомендаций, которые позволят избежать ошибок: — шаровый кран должен быть новым и иметь всю необходимую документацию и гарантии. Под новым краном мы понимаем кран, который выпущен после 2012 года, которому максимум 5 лет. Многие продавцы неликвидов скажут — а что с ним случится — железяка как железяка. Тут есть две тонкости. Если в кране есть мягкие уплотнения, то за 5-7 лет простого лежания полимеры могут потерять часть свойств, что может негативно сказаться на эксплуатации. И второе, если крану более 5 лет вряд ли кто будет нести по нему гарантийные обязательства и с сопроводительной документацией будут проблемы

— кран должен иметь запас по условному давлению — это очень важно для долгой и стабильной эксплуатации. Наш опыт показывает, что попытка выбора крана с сопоставимым рабочим и условным давлением заканчивается выходом из строя оборудования

— кран необходимо покупать у надежного продавца — люди которые дорожат свое репутацией не будут продавать краны сомнительного качества. — учитывайте рекомендации людей, которым Вы доверяете — это важно если нет определенности с моделью. В этом случае стоит проконсультироваться с опытными монтажниками, эксплуатационщиками или продавцами. На рынке много низкокачественной продукции, которую даже человеку с опытом довольно сложно отличить от нормальной и есть много брендовой продукции, которая делается в Китае и продается в 2-3 раза дороже рыночной цены с заверением, что это супер оборудование и лучше в мире не бывает. А если Вы учли все тонкости — то выбор где купить обратный клапан только за Вами — самое важное не забывать о соотношении «цена-качество».

Сетчатый фильтр и фильтр тонкой очистки

Любые посторонние примеси в воде могут повредить не только трубы, но и арматуру, установленную на них. Засоренный кран начинает со временем капать, что приводит к потере до 150 л воды в месяц. Из-за протечек возникает гниль, появляются бактерии, начинается коррозия. Возможен даже разрыв системы. И всему виной жесткая, то есть содержащая известь, вода

Если вам кажется, что ваша вода идеальна, обратите внимание на плитку в ванной или душевую кабину — известняковые отложения на них прямо говорят об обратном

Фильтр с функцией обратной промывки

Для очистки воды вводят фильтры. Например, обыкновенный механический фильтр грубой очистки избавит воду от песчинок, мелких осколков труб, окалины и других механических частиц. У некоторых фильтров имеется функция обратной промывки, т.е. они самоочищаются во время работы, что продлевает срок их службы. Обычно корпус делают из латуни, в состав которой входит цинк. В процессе работы возможно вымывание частиц цинка с внутренней поверхности прибора. Чтобы это предотвратить, лучше использовать фильтры из латуни, стойкой к дезоцинкованию (DZR-латунь). Такой материал гарантирует длительный срок эксплуатации.

Комбинированный водоразборный узел

Как правило, производители делают комбинированный водоразборный узел, объединяющий манометр, фильтр с обратной промывкой, редукционный клапан и запорный вентиль. Следует оговориться, что на питьевую воду также ставят фильтры тонкой очистки, задерживающие более мелкие частицы. Угольные фильтры способны очищать воду даже от микробов.
