Монтаж однотрубной системы отопления в многоквартирном доме. делаем вертикальную разводку системы отопления дома

Особенности выбора схемы разводки систем отопления

Желательно делать выбор схемы разводки систем отопления на этапе проектирования строительства дома. Но это оптимальный вариант, а на практике усовершенствовать отопительную конструкцию можно и в процессе эксплуатации строения в любое время.

Среди факторов, влияющих на эффективное функционирование отопительного оборудования, наибольшее значение имеет:

• схема отопительной системы . От того, как сделана разводка отопления по дому, зависит качество и равномерность обогрева всех комнат и подсобных помещений;
• правильность расчетов технико-экономических показателей . Благодаря данным, полученным в результате вычислений, каждый владелец объекта недвижимости сумеет правильно выбрать индивидуальную отопительную систему и пользоваться ею с минимальным использованием топлива (про

Включение в систему распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.

Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Правила использование теплого пола

Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.

Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом

Для больших площадей использование единственной трубы невозможно по следующим причинам:

• количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.

Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.

В этом случае подключение осуществляется через распределительный коллектор.

По коллекторному принципу устроены системы водяных «теплых полов», аналогично подключаемых к распределительной гребенке.

Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.

Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.

После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.

Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета

Виды разводки

Не все зависит даже от правильно подобранного газового котла отопления. Только правильным образом смонтированная разводка позволит получить быстрый, а главное – равномерный для всех комнат в доме обогрев.

Разводка, применяемая для отопления современного дома

Качество разводки – главный фактор, влияющий на расход топлива для газового котла.

Разработано несколько вариантов разводки и схем отопления, отличающихся между собой по циркуляционному принципу (движению нагретой жидкости в смонтированной системе) или же по способу разводки, стоимости, монтажу и укладке трубопровода.

В подавляющем большинстве случаев, в современных частных домах применяются либо однотрубные (батареи подключаются одной трубой в строгой последовательности), либо двухтрубные варианты разводки (батареи подключаются подключаться индивидуально). Применяется иногда и лучевая, или такой тип подключения, как «ленинградская» разводка.

Неподходящая разводка чревата лишними расходами топлива, неравномерным обогревом комнат, или же появлением сбоев в работе отопления (его придется отключать, искать и устранять поломку, что ведет к трате сил, времени и личных средств).

Схемы из двух труб

В данной схеме количество труб подходящих к каждому радиатору равно двум. Одна из них доставляет нагретую воду, а другая удаляет остывшую.

Часто такие конструкции бывают открытого типа, что неминуемо влечет непосредственный контакт теплоносителя с окружающей средой. Таким образом, вода поглощает некоторое количество кислорода, который в значительной степени снижает эффективность отопления в частном доме. Чтобы удалить весь воздух, на каждом радиаторе ставится кран Маевского.

Преимущества горизонтального расположения труб

В случае с двухтрубной конструкцией преимуществами можно назвать следующие моменты:

• Нет лишних потерь тепла, так как нет прокладки труб на чердаке или в подвальном помещении;
• Можно начинать эксплуатировать завершенную конструкцию еще до конца всех остальных строительных работ в помещении;
• Компактное размещение всех элементов на одной площадке.

Двухтрубная схема разводки радиаторов

Кроме всего прочего, можно к положительным моментам отнести и то, что цена всего проекта будет ниже, нежели такого же аналога по протяженности, но с вертикальным расположением труб.

Недостатки

К недостаткам такого расположения можно отнести следующие моменты:

• Большой расход материала по сравнению с однотрубной конструкцией;
• Низкое давление в подающей магистрали;
• Требуется устанавливать краны Маевского.

К чему следует готовиться?

Если говорить о частных коттеджах, то такая разводка отопления может использоваться и там, но хозяевам нужно подготовиться к встрече с некоторыми сложностями. Пример такой проблемы – большинство батарей на современном рынке ориентировано на подключение к горизонтальным системам, имеют соответствующее расположение патрубков, технологических отверстий и секций. Таким образом, схема, в идеале, нуждается в особых радиаторах, ориентированных именно на вертикальный монтаж.

*Впрочем, минусы на этом не заканчиваются. Описанную проблему еще можно решить, если несколько увеличить длину патрубков, ведущих к радиатору. Если же придерживаться классической реализации схемы, то появляется еще один недостаток. Заключается он в том, что вертикальные трубчатые радиаторы четко привязаны к проложенным стоякам. Если помещение не отличается большой площадью, то никакого дискомфорта жильцы не ощутят. Если же площадь комнаты около 40 квадратов при 2 наружных стенах, то не обойдется без монтажа сразу двух стояков, иначе будет достаточно холодно. Итак, вертикальная разводка выгодна в следующих случаях:

• Число этажей больше или равно пяти;
• Каждое отдельное помещение отличается небольшой площадью;
• Достаточная теплоизоляция стен.

Если говорить об учете тепловой энергии, то рекомендуется устанавливать счетчик непосредственно на стояк.Читайте более подробно: Схема и монтаж двухтрубной системы отопления.

Центральное отопление: что это такое

Структура централизованного отопления представляет собой несколько взаимосвязанных между собой элементов.

Источник тепла и теплообменник

В качестве источника тепловой энергии могут выступать ТЭЦ или котельные. Теплоэнергоцентраль нагревает теплоноситель за счёт тепловой энергии, которую вырабатывает пар от воды в паровых турбинах.

С помощью теплообменника уже нагретая вода передаёт тепло холодной воде. В котельных тепловую энергию добывают от горячей воды.

Считается, что одна ТЭЦ способна заменить несколько котельных, но и последние тоже пока остаются востребованными.

Теплосети

Представляют собой систему соединённых между собой трубопроводов для передачи тепла к жилым объектам. Сети теплоснабжения могут находиться как под землёй, так и над ней, при этом обязательно должны быть соблюдены меры теплоизоляции и в том, и в другом случае.

Потребитель тепла

Это оборудование для получения и распределения тепла по всему объекту.

В основе принципа работы центральной отопительной системы — принцип циркуляции горячей воды (или пара) по трубам подачи и обратки, которые могут быть с верхним или нижним розливом. Обе указанные трубы можно расположить в подвале дома, а можно трубу подачи воды установить на чердаке или специально оборудованном техническом этаже, а обратки — в подвале.

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Элеваторный узел

Минимальный джентльменский комплект для несложного элеваторного узла складывается из:

1. Пары входных задвижек — на подающей и обратной нитках.
2. Грязевика на подаче и, реже, на обратке.
3. Фактически элеватора с соплом и подсосом.
4. Домовых задвижек, отсекающих домовую систему отопления.
5. Пары сбросов, разрешающих всецело осушить систему.
6. Контрольных вентилей для температуры и замера давления.

Опционально смогут находиться:

1. Врезки тёплого водоснабжения (по одной либо по две на каждую нитку). Во втором случае для обеспечения постоянной циркуляции через контур ГВС фланец между врезками на каждой нитке комплектуется подпорной шайбой.

1. Врезки отдельных потребителей (торговых киосков, магазинов и т.д.). Тут шайбируется сама врезка на фланце перед запорной арматурой, шайба ограничивает расход воды через отдельный контур.

Оплата

Напоследок мы ответим на несколько вопросов, так или иначе относящихся к растущим с каждым годом тарифам за тепло и горячую воду.

Как начисляется оплата отопления и горячего водоснабжения?

Ключевой параметр в начислении оплаты за отопление — количество теплоты, израсходованное на поддержание комфортной температуры в квартире или для нагрева воды. Стоимость тепловой энергии на 2017 год составляет 1000 — 1800 рублей за гигакалорию в зависимости от региона.

Коммунальные тарифы на 2021 год для города Бердска

Однако теплосчетчики стоят далеко не во всех квартирах, поэтому в квитанциях куда чаще фигурируют:

Фиксированная оплата за отопление квадратного метра (она рассчитывается как произведение норматива потребления тепла для данного региона и цены единицы тепловой энергии);

Упрощенная схема: стоимость отопления рассчитывается по метражу отапливаемой площади

Стоимость кубометра горячей воды с учетом по счетчику (90-170 рублей за куб).

Как можно сэкономить на отоплении?

Для уменьшения расходов необходимо:

1. Установить на каждый радиатор приборы учета тепла;
2. Смонтировать на подводках дроссели или термоголовки, позволяющие ограничить расход теплоносителя через отопительный прибор.

На фото — секционный радиатор с теплосчетчиком и дросселирующей подводку термостатической головкой

Можно ли использовать горячее водоснабжение для отопления квартиры?

Технически — да. Для этого достаточно сформировать замкнутый отопительный контур (например, простейшую однотрубную ленинградку) и подключить его в разрыв стояка ГВС. Поскольку на стояке нет приборов учета, полученное таким образом тепло будет для вас абсолютно бесплатным.

Простейшая отопительная система — ленинградка

Однако:

• Любое изменение конфигурации инженерных сетей общего пользования требует согласования в жилищной организации и, в случае ГВС и отопления, у поставщиков соответствующих услуг. Понятное дело, на такое изменение схемы теплоснабжения не даст разрешения ни одна из организаций;
• Несогласованная перепланировка коммуникаций является административным правонарушением и карается штрафом с предписанием восстановить первоначальную конфигурацию за свой счет;

Жилищный кодекс расценивает несогласованную перепланировку коммуникаций как административное правонарушение

Наконец, главное: отключиться от системы ЦО можно лишь подъездом или домом, с предоставлением плана альтернативной схемы отопления и согласованием с поставщиками электроэнергии или газа (альтернативных источников тепла). Без официального прекращения поставки услуги отопления вам будут и дальше приходить счета, от которых вы хотите избавиться.

Для прекращения оплаты услуг ЦО вам нужно отрезать отопительные приборы от стояков отопления и составить с представителями жилищников акт отключения

Вертикальная укладка трубопровода

Схемы с вертикальным расположением магистралей пользуются большой популярностью среди жильцов многоэтажных коттеджей.

Связано это с особенностями функционирования таких схем:

• Теплоноситель нагревается в котле и поднимается вверх по магистрали. После этого он спускается по всем имеющимся стоякам к радиаторам;
• От этих радиаторов теплоноситель возвращается обратно в котел, при этом, в случае с двумя магистралями, движение обратно осуществляется уже по горизонтально расположенным элементам.

Надо сказать, что и подающая ветвь расположена горизонтально. Свое же название – вертикальная или верхняя — схема получила по той простой причине, что теплоноситель приходит именно сверху, что можно видеть на изображении ниже:

Вертикальная разводка отопления

Состоит из следующих элементов:

• Нагревательный котел;
• Циркуляционный насос (как правило, он имеется, но может и не быть);
• Расширительная емкость открытого или закрытого типа (если насос есть, то используется мембранный бачок закрытого типа, если же насоса нет, то есть циркуляция естественная, то и бачок используется открытого типа);
• Вертикальные и горизонтальные ветки;
• Батареи;
• Фасонные элементы.

Принцип работы

Принцип работы всех вертикальных конструкций довольно прост. От нагревательного элемента теплоноситель поступает в расширительный бак. Движение происходит по стояку.

Расширительная емкость должна быть расположена на самой верхней точке. Служит такая емкость для нормализации и создания давления.

Дальше от бака отходит ветвь, которая называется подающей, или в данном случае разводной. Эта магистраль подходит к каждой батарее. Таким образом, с расширительного бака нагретый теплоноситель по данной магистрали попадает в батареи.

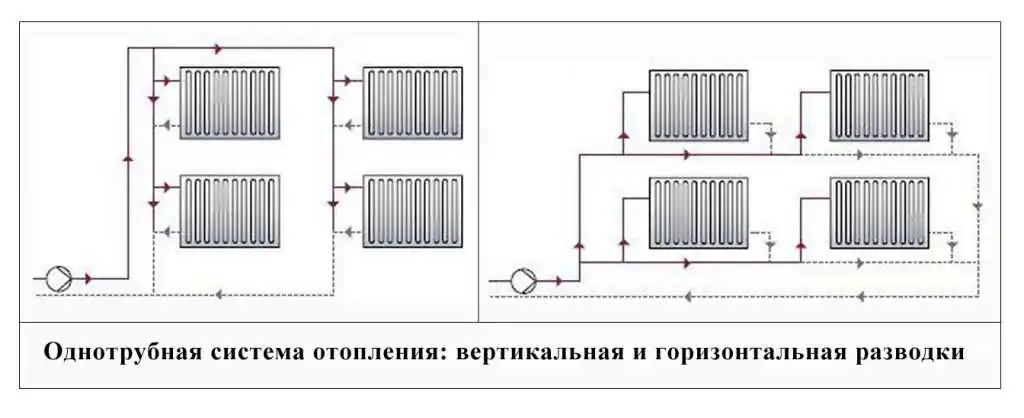

Вертикальная и горизонтальная разводки однотрубной системы

Здесь она отдает свое тепло в окружающую среду. В это время более плотная холодная вода выталкивает из котла нагретую. Это создает движение теплоносителя. Таким образом из батарей немного остывшая вода попадает в обратную магистраль, которая напрямую ведет опять к котлу.

Сегодня практически все подобные схемы оснащены циркуляционным насосом, который принудительно заставляет воду двигаться по магистралям. Это приводит к более быстрому теплообмену, а значит, и повышает эффективность всей конструкции.

Большим преимуществом верхнего расположения ветвей можно назвать то, что такое их расположение позволяет отапливать многоэтажные строения.

Кроме того, никто не запрещает, как и в предыдущем случае, поставить на каждый отдельный радиатор свой запорный кран. При этом не нужно врезать отдельные линии, так как конструкция уже предусматривает параллельное снабжение всех батарей теплоносителем.

Типы разводки

Согласно пункт 6.3.3 СП 60.13330 в поквартирных системах отопления допускаются трубопроводы из полимерных материалов когда параметры теплоносителя не должны превышать: температура — +90 С, давление — 1.0 МПа.

Важно! Способ прокладки трубопроводов должен обеспечивать легкую замену их при ремонте. Согласно пункту — разводку отопления под полом из полимеров рекомендуется выполнять скрытой в гофротрубе. Открытая прокладка допускается за плинтусами, экранами где исключаются механические повреждения и прямое воздействие ультрафиолетового облучения

Открытая прокладка допускается за плинтусами, экранами где исключаются механические повреждения и прямое воздействие ультрафиолетового облучения

Согласно пункту — разводку отопления под полом из полимеров рекомендуется выполнять скрытой в гофротрубе. Открытая прокладка допускается за плинтусами, экранами где исключаются механические повреждения и прямое воздействие ультрафиолетового облучения.

Рекомендуется применять такие виды разводки, как:

• двухтрубная лучевая;
• двухтрубная периметральная;
• смешанная.

Лучевая

Двухтрубная лучевая разводка предусматривает подсоединение отдельно расположенного прибора к распределительному шкафу квартиры. Заливка пола выполняется только после монтажа гофры, установки креплений к полу, устройства компенсационной петли, опрессовки на допустимое давление.

По строительным нормам, отопление под полом в квартире прокладывается без стыков. Изделия линейки PE-X выпускаются предприятиями бухтами, рекомендуется заранее просчитать необходимый метраж.

система разводки труб по полу от гребенки

Периметральная, смешанная

Кода лучевая разводка посередине пола нежелательна из каких-либо соображений, применяется двухтрубная периметральная разводка. Она прокладывается вдоль плинтусов под полом или открыто, но с ограждением экранами.

При монтаже плинтуса учитывайте расположение периметральной разводки, чтобы не повредить теплопровод. Когда несколько отдельных радиаторов расположены вдоль дальней от распределительного шкафа стены, применяется лучевая разводка до ближайшего прибора, затем периметральная между остальными устройствами.

Прокладка трубы отопления под полом в квартире незаметна, не влияет на внешний вид комнаты, не требует вскрытия при ремонте или замене трубопровода.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Плюсы горизонтальных систем отопления

Когда речь заходит о том, какие существуют достоинства систем, то к ним нужно отнести следующее:

• Самым главным преимуществом является то, что при отключении отопления, это можно сделать только на одну квартиру. Если вдруг случилась какая-то авария или ведутся ремонтные работы, то не обязательно отключать весь стояк. Для этого нужно произвести отключение только лишь одной квартиры.
• Можно на каждую квартиру поставить счётчики тепла, что позволит установить самые экономичные параметры по микроклимату. Если вас долго нет дома, то температуру можно снизить и оставить на минимуме. При этом, вы не будете переплачивать за неиспользованные ресурсы.
• Разводка будет полностью независима от остальных квартир. Можно запроектировать индивидуальную систему, сэкономить количество труб. Всё будет зависеть только от желания проживающих в помещении людей. Помимо этого, при любой прокладке можно всё равно улучшить эстетические параметры любой комнаты.
• Систему отопления можно ремонтировать. При этом, обычно всё прокладывается в гофре, а при необходимости можно заменить любой участок.
• Период такой службы практически в 2 раза больше, нежели у традиционных систем. Это будет экономически выгоднее.
• Благодаря тому, что встраивается автоматически дистанционное управление, упрощается контроль за расходом тепла.
• Все материалы достаточно прочные, поэтому они будут служить на протяжении долгого времени.
• Сейчас есть несколько схем горизонтального отопления, которые имеют свои плюсы и минусы. Каждый может выбрать для себя то, что ему будет выгоднее.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
