Коллектор (гребенка) водяного пола

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Семь самых популярных моделей

Итальянская торговая марка LUXOR выпускает надежное латунное оборудование.

• Количество выводов на коллекторах колеблется от 2, до 11, но самые популярные модели на 4 контура и на 6 контуров;
• Регулировка может быть как ручной, так и автоматической;
• Максимум по температуре 80ºС;
• Максимальное рабочее давление 6 атм;
• Цена зависит от количества контуров и находится в пределах 12,5–25 тыс. руб.

Еще один яркий представитель итальянского качества.

• Гребенка и основные узлы латунные;
• Количество контуров — от 2 до 11;
• Резьба на коллекторе внутренняя;
• Может работать с теплоносителем до 95ºС;
• Максимум по давлению 6 атм;
• Цена – 14,3–35 тыс. руб.

Эти коллекторы турецко-итальянского производства отличаются прекрасным качеством на фоне приемлемой цены, такое оборудование можно назвать золотой серединой.

• Материал корпуса — латунь;
• Количество контуров от 2 до 10, на фото показана трехконтурная гребенка;
• Работает с теплоносителем до 80ºС;
• Есть модели с расходомерами и без расходомеров;
• Возможна ручная и автоматическая регулировка;
• Цена – от 1,5 до 8 тыс. руб.

Сама фирма итальянская, но сейчас они начали сотрудничество с APC и продукция может заявляться как совместное производство.

• Корпус гребенок из нержавеющей стали;
• Количество контуров от 2 до 12;
• Температура теплоносителя до 80ºС;
• Резьба на гребенках внутренняя;
• Цена – 3,2–15 тыс. руб.

Технические характеристики итальянского коллектора BIANCHI схожи с его итальянским собратом от GIACOMINI. Разница лишь в количестве контуров и цене.

Здесь гребенки идут от 2 до 10 выводов, а цена колеблется в пределах 9–22 тыс. руб.

Итальянская торговая марка Valtec одна из самых популярных на нашем рынке.

• Материал гребенок – нержавеющая сталь;
• Количество контуров 2–12;
• Температура теплоносителя – до 97ºС.
• Верхний предел давления – 10 атм;
• Цена – 6–15 тыс. руб.

Продукция Valtec славится своей высокой прочностью, эти коллектора хорошо держат гидроудары, поэтому Valtec довольно часто выбирают под теплые полы в многоэтажных домах.

Итальянский производитель Caleffi работает в секторе элитных товаров. Гребенки идут латунные, стальные и полимерные, характеристики здесь одни из самых высоких, но и цена доходит до 43 тыс. руб.

https://youtube.com/watch?v=XqQqJqG5vlU

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

• Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
• Нельзя установить расходомеры;
• Требуется защитный ящик большего размера из-за массивности конструкции;
• Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Подключение — схема и инструкция

Приступать к работам по подключению коллектора следует лишь тогда, когда будут уложены трубы для теплоносителя, а также коллекторный шкаф будет установлен на свое место. Для последнего элемента можно выбрать место в стене, хотя возможны и другие варианты

Здесь важно то, чтобы после размещения он не создавал неудобств и при этом к нему можно было бы подключить трубы. Особенностью предлагаемой ниже схемы подключения коллектора является то, что работы по подсоединению коллектора, труб и котла можно выполнить своими руками

Процедура подключения

с запорными вентилями и термометром

Более простым решением является покупка коллекторного набора, который предусматривает все необходимое. Поступая подобным образом, владельцу не придется тратить время, силы и деньги на поиск и приобретение запорных клапанов, которыми должны быть оборудованы выходы контура, включая подачу и обратку. Это позволяет упростить процесс монтажа коллектора теплого пола, подключение труб теплоносителя, а вдобавок к этому при необходимости отключить любой контур, что не скажется на работе остальных элементов системы.

Устройства подобного исполнения представлены в ассортименте таких компаний, как Valtec, Watts и REHAU.

Чтобы подключить между собой коллекторы, краны и трубы, лучше всего использовать компрессорные фитинги или специальные соединители, в конструкции которых предусмотрена латунная гайка, опорная втулка и зажимное кольцо.

Иногда бывает так, что подключаемые друг к другу элементы различаются по диаметру. В этом случае выполнить работу можно будет только при наличии фитинга переходника.

Если говорить о наиболее простом варианте исполнения, то в него будет входить обычный коллектор и запорные вентили.

Если попытаться описать процедуру установки этого устройства теплого пола в общем виде, то она будет выглядеть так:

• вначале к коллектору подключают трубы подачи и обратного хода, используя запорные краны;
• К самому же коллектору подводят трубы-теплоносители системы теплый пол.

Хотя рассмотренная выше схема и отличается достаточно простотой исполнения, все же к ней прибегают нечасто. Причина этого связана с тем, что на эффективность работы системы влияет отопительный котел: достаточно уменьшить подачу теплоносителя, и уже довольно скоро можно ощутить, как нагрев пола начинает уменьшаться.

Принцип работы коллектора

Работа отопительной системы «теплый пол» зависит напрямую от настройки коллектора, который является распределительным устройством. Рассмотрим, как это выглядит:

— котловая вода, поступающая от автономного котла или по стояку центральной системы отопления, имеет температуру 50-70С, поступает в коллектор через зональный клапан-вентиль, оснащенный термостатической головкой.

• далее вода, если ее температуру выше оптимальных параметров, смешивается с обраткой, после чего поступает уже в коллектор, распределяющий воду нужной температуры по петлям водяного контура.
• при достижении теплоносителем оптимальных температурных параметров зональный вентиль перекрывает направление потока, направляя воду в систему обратной подачи.

Благодаря такой системе теплый пол может длительное время работать без участия источника нагрева теплоносителя.

При снижении температуры воды в системе теплых полов, включается в работу обратная схема.

зональный вентиль открывает доступ воде, в результате чего начинается смешивание воды с потоком, циркулирующим в обратке. Температура теплоносителя в отопительных контурах снова повышается до нужных значений.

Добиться точности настройки расхода воды в трубопроводе теплых полов можно путем настойки расходомера. Параметры выставляются в пределах 1-1 л/мин. в соответствии с имеющими тепловыми расчетами.

Смесительные клапаны работают для устранения линейных расширений и обеспечивают контроль над расходом теплоносителя в водяных контурах.

Обычно используются коллекторы с двумя выходами, однако, нередки случаи, когда возникает необходимость устанавливать смесительный узел на 4-6-8 и 12 выходов. Для того, что бы спрятать такую массивную и неприглядную конструкцию в жилых помещениях, предназначен коллекторный шкаф для теплого пола.

Для того, что бы добиться равномерного распределения поток воды по водяным трубам, обратные входы оснащаются сервоприводами, которые взаимодействуют с термодатчиками и автоматически перекрывают подачу воды в трубопровод греющих полов. Практически каждая модель смесительного узла оснащается электронной схемой рассеивания. С ее помощью контролируется работа циркуляционного насоса и предохраняющего термостата.

Основные виды комплектации

От количества труб зависит интенсивность подачи тепла

Выбор коллектора для теплого пола и расчет сложности деталировки узла нужно начинать с назначения количества подключаемых петель из одиночных труб. В одной комнате может быть уложено рядом (секционно) 2 и больше таких элементов. Это позволяет изменять интенсивность подачи тепла в помещение в зависимости от погоды, желаемой температуры воздуха и экономии топлива.

Разница в потреблении тепла от одного котла в разных помещениях дома, которую придется регулировать на коллекторе, видна в таблице:

Простейший

Трубы присоединяются к гребенке напрямую. Малозатратный вариант при 2 – 3 подключениях практически одинаковых контуров, не требующих местной регулировки. Изменения теплоотдачи достигается регулировкой нагрева воды в котле. В этом случае можно вспомнить правило, при котором теплоноситель достаточно равномерно распределяется между потребляющими контурами: Ø трубы коллектора в 3 раза больше Ø отходящих труб.

Грубой регулировки

В коллекторе грубой регулировки тепло регулируется путем подкрутки вентиля

Подключение выполнено через запорную арматуру. Является усовершенствованной разновидностью простейшего вида сборки. Вручную изменяя внутренний проход в запорной арматуре, ограничивают или увеличивают проток через вентиль.

Схема имеет недостаток – риск протечек из-за износа уплотнений арматуры при многократных поворотах штока (особенно при жесткой воде). Уже начиная с этой конструкции, применяют линию подмеса. Она соединяет прямой и обратный трубопровод с целью подмешивания в горячий поток от котла возвратившейся остывшей массы.

Полуавтомат

Вместо шарового крана применяют регулировочный вентиль, резьбовые соединения выполнены фитингами для металлопластиковых труб. Вентиль на распределительном блоке комплектуют сервоприводом, завязанным на термостат в нужной комнате. Открытие и закрытие штока регулирует подачу теплоносителя в подключенный контур (или несколько петель, уложенных под полом в одном помещении). О трех способах настройки теплого пола смотрите в этом видео:

Точная настройка

Если подключаемые ветки отопительной системы имеют существенно отличающиеся длины, на глазок правильно выставить распределение потоков затруднительно. Отрегулировать вручную будет проблемно. В таком случае на подающую часть ответвлений устанавливают расходомеры.

Бюджет проекта можно сократить, если принять половинчатое решение и заменить сервопривод ручным трудом – поставить вместо него простой вентиль.

Упрощенное решение может оказаться слишком капризным особенно при неустойчивой погоде в межсезонье.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

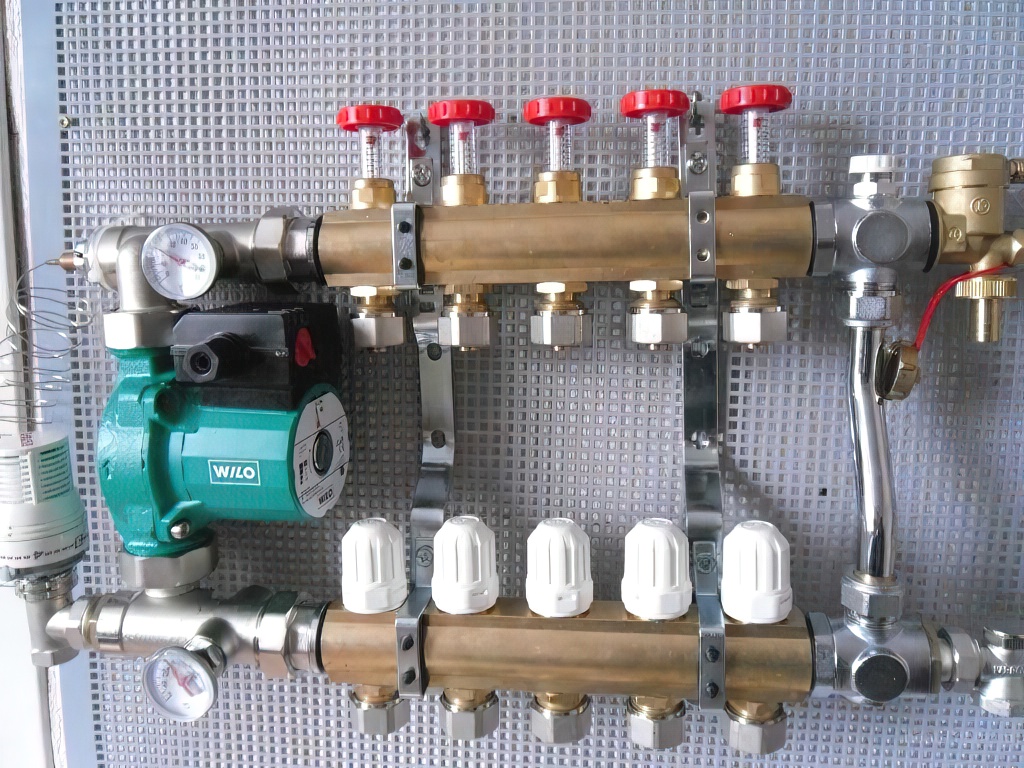

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

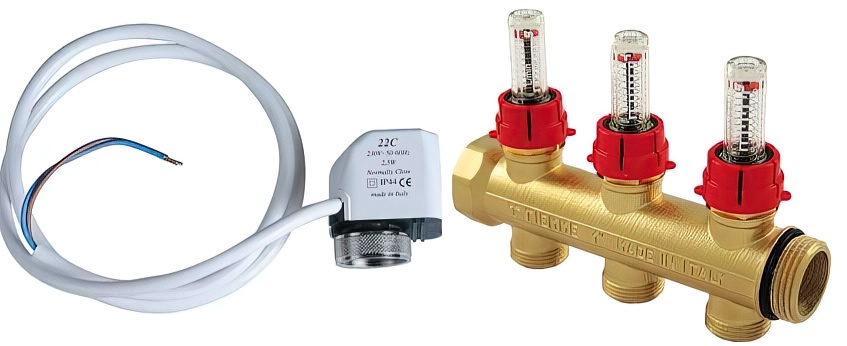

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Принцип работы коллектора

Обогрев пола происходит следующим путём: поступающая по трубам вода отдаёт тепло в окружающее пространство. Тёплый пол может быть основной отопительной системой в доме и вспомогательной. При этом коллектор – эргономичный прибор, эксплуатация которого не требует особых знаний и подготовки. Работа при таком способе обогрева помещения организовывается следующим образом:

• теплоноситель с температурой 60–80 градусов поступает от источника теплоснабжения через термостатический клапан в коллектор.
• от распределителя поступает такой же поток теплоносителя, что и от термостатического клапана. Разница только в температуре обратки ­ она ниже температуры поступающей жидкости.

• клапан оборудован специальной головкой, регулирующей температурный показатель от 20 до 70 градусов.
• в подающий коллектор, расположенный внизу, прибывает теплоноситель, который уже немного охладился. Небольшая часть воды проникает в распределитель, а потом реверсируется в первичный контур.
• смешавшиеся 2 потока подаются на смесительный насос, а после ­ распределяются по секторам циркуляционной системы.
• по той причине, что выполнить контуры одинаковой длины и с одинаковой отопительной нагрузкой не представляется возможным, необходима балансировка термостатического клапана. Если же оставить трубы разными, то вода из длинной трубы будет значительно отличаться от жидкости из короткой трубы (в длинной холоднее). Баланс достигается при настройке желаемой температуры подачи жидкости и регулировке головки.
• расходомеры отвечают за корректировку отопительных контуров. Они задают уровень потока воды через контур. Также настройка системы отопления происходит при помощи расходометров. Общее устройство коллектора выглядит так:

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Назначение коллектора

Распределитель в системе отопления является очень важной составляющей, такой же нужной, как насос или котел. Это приспособление служит участком распределения и обеспечивает подачу подогретой воды на все приборы, подключенные к системе

Для обеспечения бесперебойной работы каждой отдельной ветки схемы, коллектор дополнительно оборудуется различными воздушными фильтрами и термометрами, терморегулирующими и запорными датчиками, приборами теплового контроля.

Коллектор является элементом, который соответственно техническим параметрам, смешивает и распределяет теплую воду из параллельных контуров отопительной системы. Из-за его большого сечения и невысокой скорости происходит выравнивание заданных параметров.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Принцип функционирования коллектора для теплого пола

Коллектор для теплого пола

Смесительный узел помогает реализовать подачу теплового носителя без необходимости подсоединяться к общему коллектору котельной. Стандартный прибор такого типа имеет простое строение, представляет собой группу из нескольких устройств и может функционировать при помощи клапана двухходового либо трехходового типа. Если отопительная система относится к смешанному виду, такой узел дополняется циркуляционным насосом.

Второй насос нужен для охвата всех петель напольного покрытия, в то время как первый отвечает за работу радиаторов. Чтобы определиться с подбором клапана, нужно предварительно рассчитать пропускную способность для контуров водяного теплого пола и узнать пределы температуры для теплового носителя. Для средней и южной полосы достаточно нижнего предела до 30 градусов либо ниже, для северной — от 35 градусов.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы

Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки

Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет

Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте

Какой выбрать

При желании распределительный коллектор можно изготовить самому. Однако, для этого понадобится должный уровень квалификации в обработке металлических изделий и специальное оборудование.

Проще, конечно же, купить готовый коллектор, в комплект которого будут входить все необходимые детали для монтажа и настройки.

Сегодня самый широкий выбор коллекторов представляет фирма OVENTROP. Вы сможете выбрать коллектор для любого типа теплогенератора, с или без наноса. Гребенка и выводящие трубки коллекторов OVENTROP изготавливаются не из пластика, а из нержавеющей стали, что предотвратит деформацию элементов при высоких температурах. Гайки, уплотнительные клапаны и шаровые краны изготавливаются из антикоррозийной латуни, что продлит срок эксплуатации распределительных коллекторов.

Сегодня монтаж сложной системы отопления возможен именно благодаря распределительным коллекторам. Больше не нужно тратить деньги на обогрев больших нежилых помещений, достаточно просто закрутить нужный кран на коллекторе.

Как вам статья?

Мне нравитсяНе нравится

Недостатки отопительной системы с коллектором

• У коллекторной системы отопления отмечается один очень значительный недостаток – это его высокая стоимость. Вариант контурного теплого пола с коллектором считается одним из самых дорогих. Для того чтобы коллектор теплых полов своими руками работал, необходимо приобрести и поставить циркуляционный насос. Так как от котла к каждому прибору идет отдельная ветка из труб, то стоимость труб заметно прибавляет увеличения цены всей системе в целом.
• Собрать коллекторное отопление для теплых полов это довольно трудное и хлопотное дело, нужно учесть множество нюансов и особенностей технологической сборки.

Но коллекторная система в наше время считается самой лучшей с точки зрения надежности. Несмотря на достаточно высокие затраты по установке всех звеньев этой системы, она является эффективной и распространенной. Все частные застройщики понимают, что при ограниченных средствах на строительство лучше отдать пальму первенства надежной отопительной системе, а дорогостоящую отделку можно поменять на более дешевый вариант.
