Гильзование дымохода

Разновидности гильзирования

Гильзование сендвич-трубой

Принцип поведения футерованных вкладышей и размещения их в канале одинаков, но гильзы различаются по материалу, поэтому есть определенные нюансы для каждого вида.

Специализированные магазины предлагают вкладыши:

• из полимеров;
• из стали;
• из гофрированной трубы;
• полимерный рукав;
• из нержавейки.

Гильзы из полимеров

Внутри эксплуатируемого дымоотвода устанавливается пластиковая труба. ПВХ изделия армируются стекловолокнистой тканью и в случае нагревания приобретают пластичность. В результате этого свойства заполняются неровности и пространства на поверхности из клинкера. После застывания внутренняя площадь становится гладкой, а стена имеет толщину 2 см.

Минусом применения служит температурное ограничение. Гильзовка дымохода из кирпича пластиком делается при отводящихся потоках до +250°С, поэтому их ставят для работы с маломощными агрегатами.

Применение стальных элементов

Гильзование гофрированной трубой

В прямой участок дымохода ставится конструкция из прокатной трубы или собственноручно выполняются прямоугольные, квадратные, овальные и круглые формы. Листы берутся толщиной от 0,5 до 1,5 мм. В каналах из стальных материалов можно предусмотреть требуемые модули очистки, осмотра, емкости для накопления конденсата в соответствии с нормами.

Стальные изделия применяются для очагов на различных видах топлива. Материал сопротивляется действию кислот, не подвержен откладыванию налета. Недостатком является то, что таким методом можно гильзовать только прямые участки, извилистые трубопроводы оборудовать нельзя.

Использование гофрированной трубы

Изготовление производится с применением различных видов нержавеющей стали, оболочки труб делаются двухслойными. Положительным моментом является то, что гибкие вкладыши применяются для сложных каналов с поворотами. Изделия не требуют соединительных элементов. Двухслойные вставки существенно уменьшают диаметр воздуховода, об этом нужно помнить при выборе.

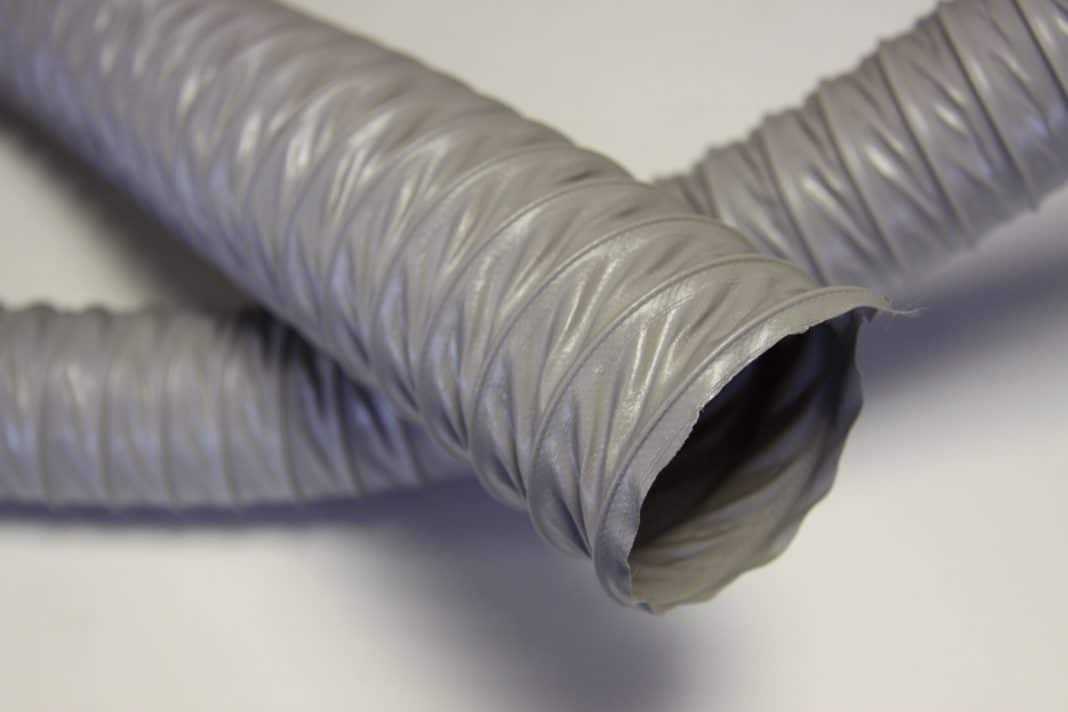

Полимерный рукав

Полимерный рукав для гильзования дымохода

Рукав выполняется из сополимерной смолы, армируется стекловолокном. Вставка используется для борьбы с каплями конденсата, ею обрабатываются низкотемпературные дымоходы и те, что идут от мощных котлов.

Разновидности полимерных изделий:

• Fitfire — это вкладыш, содержащий два слоя, максимальный элемент имеет длину 60 м. После установки канал дымоотвода имеет диаметр 80 – 500 мм. Производитель определяет срок службы в 50 лет, рукав используется для выведения малонагретых газов.
• Fitfire HT 1000 используется в трубопроводах банных и каминных очагов с высоким нагревом дыма. Рукав состоит из трех слоев, средним является армирующая сетка.

При гильзовании дымохода полимерным рукавом внутренняя защита получается без швов, с гладкой поверхностью.

Нержавеющая труба

Материал относится к наиболее популярным видам. Изделия работают долгие годы, не деформируются из-за высоких температур, коррозии. Гильзование кирпичного дымохода нержавеющей трубой часто применяется, т.к. есть большой ассортимент готовых вкладышей в продаже, иногда изделия выполняются собственноручно с учетом размеров.

Вставки делаются из листов нержавейки толщиной 0,8 – 1,5 мм. Для соединения, поворота канала применяются стандартные тройники и патрубки, но для их установки нужно знать точную схему расположения дымовых ходов. Гильзы с прямоугольным сечением устанавливаются только на прямых участках дымоходов.

Гильзовка дымохода

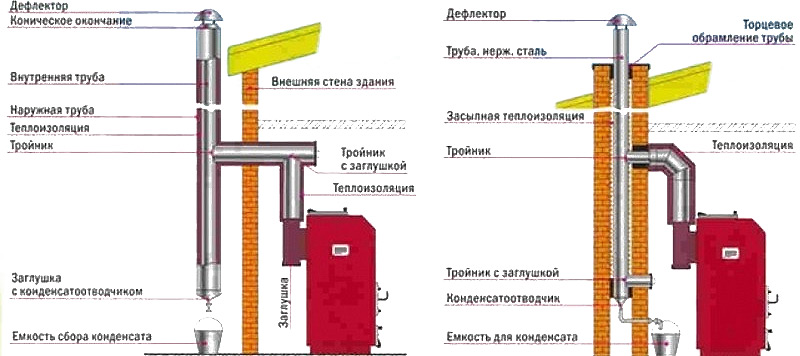

Гильзование дымохода — это внедрение в старый кирпичный канал стальной или керамической трубы, собранной из отдельных сегментов. Рассмотрим основные преимущества такой реконструкции:

• увеличение показателя тяги за счёт того, что гильза, как правило, имеет круглую форму. Такая форма наиболее удачно подходит для качественного отвода продуктов сгорания;
• гладкие внутренние стенки труб, устанавливаемых в качестве гильзы, исключают возможность быстрого засорения канала сажей;
• тепловые потери в такой конструкции сводятся к минимуму.

Для кирпичных дымовых труб применяют гильзовку — установку стального канала внутрь конструкции

Перед реконструкцией дымоотводного канала посредством гильзы, рекомендуется провести подготовительные работы. Подготовка к реконструкции кирпичного дымохода выполняется в таком порядке: вначале проверяется надёжность кирпичной кладки и проходимость внутреннего канала. Далее в соответствии с размером внутреннего канала, подбирается сечение труб, которые будут выполнять роль гильзы.

После окончания подготовительных работ производится непосредственно гильзование дымохода. Рассмотрим этот процесс поэтапно:

1. В первую очередь необходимо подняться на кровлю и выполнить демонтаж кирпичной кладки. Это необходимое мероприятие, которое позволяет освободить канал для монтажа гильзы.
2. На втором этапе производится установка гильзы. В большинстве случаев этот процесс выполняется от верхней точки старого дымохода к нижней. Вначале нижняя часть гильзы фиксируется к канатам и погружается до необходимого уровня в кирпичный канал. Затем в первый сегмент вставляется следующий модуль и т. д. В точках стыковки отдельных сегментов гильзы необходимо разобрать кирпичную кладку, чтобы выполнить надёжное соединение труб.
3. Далее, свободное пространство между внутренней стенкой кирпичного канала и наружной стенкой гильзы заполняется подходящим теплоизоляционным материалом.
4. После размещения теплоизоляции на конец гильзы надевается защитный колпак. Он необходим для того, чтобы защищать новый дымоотводный канал от атмосферных осадков и мусора.

1. В конце производится заделка кирпичной кладки, которая была разобрана для стыковки конструктивных элементов гильзы.

Между гильзой и кирпичными стенками должно быть свободное пространство, которое заполняется изолирующим материалом

Гильзирование кирпичного дымохода нержавеющей трубой

Иногда установка вкладки не требует профессиональной подготовки и может выполняться собственноручно. Для этого нужно замерить сечение дымоотвода и определиться с длиной изделия.

Замеры высоты:

• если котел стоит в подвале, определяется размер от середины подвального яруса до оголовка дымохода;
• при расположении на первом этаже меряется расстояние вниз на метр от потолка и определяется высота дымоотвода.

К полученному значению добавляется еще 500 мм. Кирпичные дымоходы есть двух видов: сечением 14 х 27 см (в 1 кирпич) и 14 х 14 см (в полкирпича). Для первого случая берется овальная труба, для второго используется круглая.

Этапы работ

Старую гильзу дымохода необходимо демонтировать

После замеров и подготовки приступают к установке, которая предполагает определенную последовательность действий.

• Демонтируется стена трубы из клинкера на участке присоединения котла на такую высоту, чтобы установить модуль для накопления конденсата, очистительный лючок и патрубок для выведения дыма.
• Производится монтаж и фиксация элементов в жерле канала.
• Вставляется гильза в теле трубы на уровне, чтобы не было препятствия для монтажа следующей вставки, трубы спускаются на канате, и подбирается требуемое число вкладышей.
• Состыковка продольных элементов делается с применением жаростойкого герметика.
• Пространство между кирпичом и нержавейкой заполняется теплоизоляцией.

Типовые ошибки

При загильзовке могуют быть допущены ошибки, ведущие к ухудшению работы дымоотводящей системы. Элементы стыкуются так, чтобы щель стыка была повернута по направлению прохождения дыма. Во время монтажа трубы могут деформироваться, сминаться, царапаться.

Частыми ошибками бывают неплотности при соединении вставок или нестыковка элементов. Частичное гильзование определенного участка дымохода также является ошибкой, т.к. трубопровод продолжает разрушаться. При стыковке на повороте нельзя использовать колено из трубы вместо специального опорного элемента. Теплоизоляцию нельзя делать насыпной, рекомендуется применение рулонных материалов.

Факторы, влияющие на образование конденсата

Процесс образования конденсата в дымоходном канале зависит от нескольких факторов:

• Влажность топлива, используемого отопительной системой. Даже внешне сухие дрова содержат влагу, которая при горении превращается в пар. Торф, уголь и другие горючие материалы имеют определенный процент влажности. Природный газ, сгорая в газовом котле, тоже выделяет большое количество водяного пара. Не существует абсолютно сухого топлива, но увеличивает процесс конденсации плохо просушенный или отсыревший материал.
• Уровень тяги. Чем лучше тяга, тем быстрее выводится пар и меньше влаги оседает на стенках трубы. Он просто не успевает смешаться с другими продуктами горения. Если же тяга плохая, получается замкнутый круг: в дымоходе скапливается конденсат, способствующий засорению и еще больше ухудшающий циркуляцию газов.
• Температура воздуха в трубе и выходящих из отопительного прибора газов. Первое время после растопки по непрогретому каналу движется дым, также имеющий невысокую температуру. Именно на старте происходит наибольшая конденсация. Поэтому образованию конденсата наименее подвержены системы, работающие постоянно, без регулярных отключений.
• Температура и влажность внешней среды. В холодное время года из-за разницы температур внутри дымохода и снаружи, а также повышенной влажности воздуха на внешней и торцевой частях трубы конденсат образуется активнее.
• Материал, из которого изготовлен дымоход. Кирпич и асбестоцемент препятствуют стеканию капель влаги и впитывает образующиеся кислоты. Металлические трубы могут быть подвержены коррозии и ржавчине. Выполненные из керамических блоков или стальных нержавеющих секций дымоходы не дают химически агрессивным соединениям зацепиться за гладкую поверхность. Чем ровнее, глаже внутренняя поверхность и ниже влагопоглощающая способность материала трубы, тем меньше конденсата в ней образуется.
• Целостность дымоходной конструкции. При нарушении герметичности трубы, появлении на ее внутренней поверхности повреждений ухудшается тяга, быстрее засоряется канал, внутрь может попадать влага извне. Все это приводит к усилению конденсации пара и ухудшению работы дымохода.

Суть гильзования и её необходимость

Гильзовка дымохода — установка трубы в уже существующую кирпичную конструкцию. В итоге выход дыма будет осуществляться через трубу, а не через главный канал.

Оптимальным вариантом считается ситуация, когда гильза для дымохода устанавливается на стадии строительства здания. Вставка замуровывается при выкладке кирпичной шахты. Если сразу не сделать этого, спустя некоторое время к процессу придется вернуться.

Если дом достроен, процедура гильзования усложняется. В такой ситуации приходится частично рушить кладку и облицовку, а затем все снова восстанавливать.

Гильзовать дымоход приходится в таких случаях:

• Система выведения продуктов сгорания была сделана с ошибками.
• Канал имеет большую длину.
• Шахту требуется загильзовать по проекту.
• Шахта проходит через холодный чердак. В таком случае разница температур вызывает образование конденсата.
• Когда из некоторых швов в кирпичной кладке шахты выступают потеки конденсата (иногда или при каждом использовании).
• Дымовой канал разгеhметизирован.
• В шахте быстро скапливается сажа, что требует частого очищения.
• Ходы для выведения дыма выложены не профессиональными мастерами, а новичками.

Часто стальную трубу вставляют уже после строительства дома

Плюсы и минусы гильзования

Суть процедуры заключается в установке гильзы для дымохода в кирпичный дымоход. В результате удается создать новую систему.

Основным плюсом манипуляции считается восстановление герметичности и работоспособности дымохода. При этом его стенки можно не разбирать.

К другим плюсам манипуляции стоит отнести следующее:

• Отсутствие потребности разбирать и монтировать заново дымоход.
• Простота замены гильзы в случае ее повреждения
• Высокая скорость проведения процедуры.
• Восстановление герметичности системы. Даже при прогорании или повреждении гильзы система продолжает безопасную работу. Это обусловлено тем, что кирпичная конструкция обладает функциями кожуха.
• Улучшение тяги и КПД системы. Это обусловлено тем, что гильза обладает гладкими стенками.
• Предотвращение завихрений. Это характерно для круглых или овальных сечений.
• Отсутствие необходимости выполнения утепления. Этот эффект создается за счет формирования воздушной прослойки между гильзой и основным дымоходом. Благодаря дополнительной теплоизоляции удается избавиться от конденсата.
• Увеличение срока службы сооружения.
• Медленное загрязнение дымохода. Это уменьшает количество чисток.

Гильзование помогает существенно увеличить период службы кирпичного дымохода. К тому же эта процедура существенно облегчает проведение ремонта.

Главным минусом считается необходимость наличия определенных навыков для выполнения таких работ

Также важно правильно выбрать материал для сооружения конструкции

Правила проведения работ

Мы рассмотрим в этой статье, как должно проходить гильзование дымохода. Это не очень трудная, но нужная работа. Как правило, гильзование дымохода применяется для восстановления беспрепятственного отвода отработанных газов, когда нет возможности переделать весь дымоходный канал. Произведена гильзовка дымохода может быть двумя способами :

• установка гильз из стали (желательно нержавеющей);

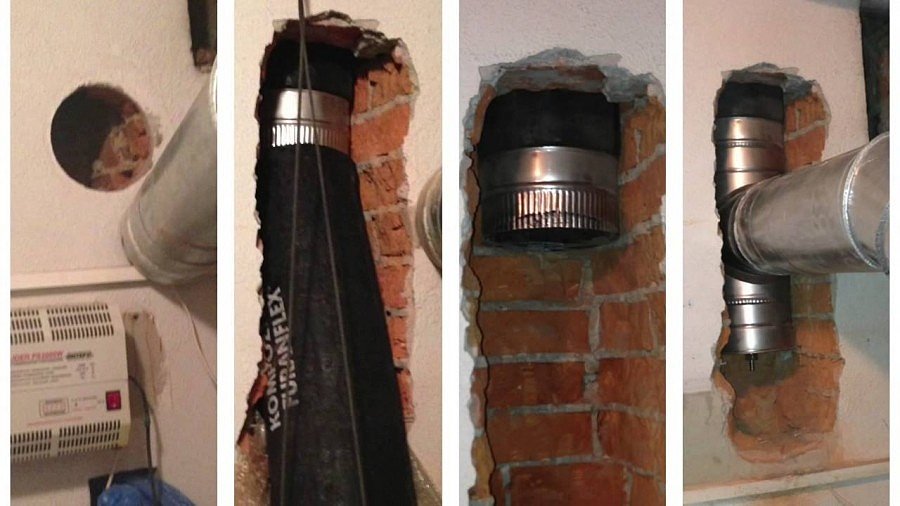

• применение системы FuranFlex , которая подходит лишь для котлов газовых с малой температурой выхода продуктов сгорания.

Предварительные работы

Дополнительные мероприятия перед гильзовкой дымохода:

1. Определить все повреждения, в том числе кирпичной кладки. Проверить прочность всей конструкции.
2. Обследовать на предмет герметичности и целостности, степень засорения дымохода.
3. Обследовать сечение трубы и отсутствие, каких-либо препятствий на всем протяжении канала.
4. Определить сечение патрубка и совместимость с предполагаемой гильзой, чтобы не произошло сужение самого дымохода.
5. Перед проведением определить полную конструкцию будущей загильзовки.
6. Обеспечить свободный доступ к месту проведения работ.

При ведении работ по прокладке труб необходимо:

1. Произвести разборку кирпичной стенки канала в месте, где будет монтироваться теплогенератор. Длина разобранной поверхности должна соответствовать длине элементов, которые обеспечивают сбор конденсата, предусмотреть монтаж люка для чистки и патрубка дымоотводящего.
2. Произвести установку в канале указанных элементов (см. ).
3. К прямой части трубы (которая имеет зацепы) прикрепить канаты нужной длины, которые обладают достаточной прочностью.
4. Вставленную трубу разместить в кирпичном канале на высоте, чтобы была возможность вставить другую насадку.
5. Опуская канат, крепить следующие трубы до полного прохождения расстояния канала.
6. Произвести заполнение пустот между трубами и стенками кирпичного канала теплоизолирующим материалом негорючим.
7. Сделать монтаж трубы на оголовок канала кирпичного. Для защиты от осадков прикрепить зонт.
8. Сделать кирпичом закладку разобранного проема дымохода.

Гильзование гибкой нержавеющей трубой

Гильзовка дымохода может проводиться и гибкой нержавеющей трубой. Правда, это будет не лучший вариант. Такая труба имеет свои недостатки:

• гофрированная поверхность не мешает, а помогает скоплению конденсата и сажи;
• небольшая толщина стенок уменьшает срок эксплуатации конструкции.

Так что это не идеальный вариант.

Еще делают обмуровку внутренней поверхности канала огнестойкой смесью

. Она заполняет все щели, выравнивает кирпичную поверхность дымохода. Канал в этом случае практически не уменьшается.

При большой высоте дымоходного канала в нижней его части делается отверстие технологическое, которое после окончания работ по обмуровке закладывается. Стоимость такой работы будет значительно ниже гильзования, но никогда не даст гарантий хорошей герметичности канала.

Самый простой вариант — это установка гильзы во время монтажа дымохода, в процессе строительства. Это без дополнительных затрат увеличит надежность канала. Но многие не учитывают данного вопроса в процессе строительства, и это существенная ошибка.

Эти проблемы в кирпичных домах вполне решаемы. Помните, от правильной работы дымохода зависят безопасность вашего дома и здоровье семьи.

В процессе эксплуатации дымоотводов, можно столкнуться с проблемой отложения на его стенках продуктов сгорания, а попросту сажи.

Баня, в дымоходе которой появляются трещины, или, чего хуже, частичные разрушения, перестает отвечать требованиям пожарной безопасности.

Это может случиться из-за неправильной эксплуатации, ошибок при выборе материала, из которого он изготовлен, или отклонений от строительных норм при его строительстве.

Еще одним из самых распространенных признаков неправильной работы дымоходов является появления «обратной тяги», которая не просто досаждает, а смертельно опасна возможным отравлением угарным газом.

Нюансы и требования при гильзировании дымохода газового котла

Перед гильзованием нужно очистить кирпичный дымоход от сажи Гильзовка дымохода — необходимое решение, если труба выполнена из кирпича. Присутствие вставки не защищает от появления капель конденсата, но с помощью футеровки можно обеспечить организованный отвод влаги.

Перед тем как гильзовать кирпичную трубу нужно выполнить подготовку:

• обследование дымоходного отвода;
• проверка формы сечения;
• выявление степени засоренности;
• прочистка трубы;
• проверка герметичности и функциональности.

Сечение чаще представлено прямоугольником с размерами 14 х 27 см, перед монтажом определяются габариты гильзы, ее длина и форма

Уделяется внимание площади сечения, т.к. вставка в канале зауживает выходное отверстие

Загильзовка дымового канала своими руками

В первую очередь перед проведением загильзовки старого кирпичного дымоотводного канала рекомендуется провести подготовительные работы. Подготовительная работа перед загильзовкой дымохода включает в себя следующие действия:

• необходимо провести проверку дымовыводящего канала из кирпича на загрязнения и повреждения;
• в обязательном порядке нужно определить размеры и форму сечения гильз для конкретного случая;
• третье, что необходимо выполнить перед началом монтажных работ — подготовить рабочее пространство.

После того как подготовка к гильзованию выполнена, можно приступить непосредственно к самому установочному процессу, который выполняется в такой последовательности:

1. Вначале выполняется демонтаж части дымовыводящего канала. Демонтируемая часть канала зависит от конкретного случая и производится по длине гильзы. Демонтаж части дымохода необходим для того, чтобы можно было произвести загильзовку и, кроме этого, для установки ревизионного люка в будущем.
2. Далее нужно провести монтаж гильзы внутри дымоходной конструкции. Она устанавливается на такой высоте, которая не препятствует спокойному монтажу следующей гильзы.
3. На третьем этапе выполняется состыковка гильз между собой. Стыковочный шов, как правило, промазывается специальным герметиком. Специалисты рекомендуют использовать термоустойчивые герметики, которые способны выдерживать большие температуры без потери своих качеств.
4. Затем конструкция из двух состыкованных между собой гильз поднимается на необходимую высоту и выполняется монтаж следующих элементов. Это мероприятие выполняется до тех пор, пока не будет загильзован дымоотводной канал по всей своей высоте. Загильзовка, которая выполняется снизу вверх, является актуальной только для дымоотводных каналов небольшой высоты, так как полученная конструкция из труб будет иметь слишком большой вес в случае с длинным каналом. Для длинных каналов рекомендуется проводить загильзовку сверху вниз. В таком случае также стоит помнить о том, что под нижнюю гильзу нужно поставить кирпичи или огнеупорный блок.
5. На этом этапе производится заполнение пространства между наружной стенкой конструкции из гильз и внутренней поверхностью дымовыдящей кирпичной конструкции. Материалом для этого может служить любой огнеупорный теплоизолятор (например, базальтовая вата).
6. Затем производится закладка кирпичами разобранного ранее проёма дымохода. Эта операция является конечным этапом гильзовки.

Гильзовка дымохода — это один из вариантов реконструкции коммуникации из кирпича. Особенности этого процесса зависят от конкретного случая, однако, необходимо запомнить, что все работы рекомендуется выполнять с учётом норм и правил пожарной безопасности, чтобы избежать возникновения нежелательных аварийных ситуаций.

Как загильзовать кирпичный дымоход

Трубы для дымохода, сделанные из кирпича, как правило, являются хорошим декором дома, но не так хороши для отвода дыма. Но это не означает, что нужно отказываться от построек таких труб, выход есть — это гильзовка дымохода. А вот как правильно провести гильзовку дымохода, и в чем ее эффективность, мы Вам подскажем:

Зачем проводится гильзовка дымохода?

Для начала, давайте разберемся, чем так плохи кирпичные дымоходы. Как показывает практика, существует ряд минусов таких труб:

Отсутствие хорошей тяги,

Низкий показатель КПД,

Неправильная форма вытяжного канала, что не обеспечивает хорошие условия для прохождения дыма.

Самым высоким КПД обладает дымоходная труба круглой, овальной формы, поверхность которой гладкая. Исходя из этого, для того чтобы придать дымоходной трубе необходимых свойств, и требуется гильзовка кирпичного дымохода. С этой целью применяют специальные трубы из нержавейки, которые имеют свойства кисло устойчивости и жаропрочности. Их следует уложить в канал еще во время строительных работ или в уже готовый дымоход.

ВАЖНО! Дымоходные трубы из нержавейки должны иметь устойчивость: как к колебаниям температурного режима, так и к воздействию агрессивной среды. Кроме труб из нержавейки, при гильзовании дымохода можно использовать и трубы из керамики

Гильзовка дымохода керамической трубой также надежна и эффективна

Кроме труб из нержавейки, при гильзовании дымохода можно использовать и трубы из керамики. Гильзовка дымохода керамической трубой также надежна и эффективна.

Главные плюсы гильзовки

Сделав гильзовку дымохода в итоге Вы:

1. Получите улучшение тяги, что происходит благодаря гладким блестящим стенкам нержавейки в сравнении с асбестовыми или трубами из кирпича. Зеркальная поверхность создает минимально возможное трение дыма об стенки дымохода.
2. Потеряете меньшее количество тепла. Воздушный слой, образовавшейся между стенками трубы из нержавейки и кирпичным каналом, удерживает тепло.
3. Исключите возможность образования воздушных завихрений. Использования труб круглой формы, с гладкой поверхностью, препятствует этому.
4. Повысите устойчивость дымового канала к возможному образованию конденсата и агрессивным кислотным веществам, входящих в состав дыма. Тем самым предупредите образование конденсата в наледь и снижение тяги.
5. Увеличите герметичность дымоходной трубы.

Размеры дымохода

Не менее важно правильно подобрать диаметр дымохода для твердотельного котла, как и его высоту. Начнем с последнего – высота дымохода должна быть не менее 5 метров, причем это нужно как раз для создания правильной тяги

Диаметр же выбирается, отталкиваясь от размеров патрубка вашего отопительного котла, но при этом может быть немного больше.

• Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
• Насосы, повышающие давление — обзор моделей 2021 года рекомендации по выбору параметров для системы отопления (105 фото)
• Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)

Причем речь сейчас идет о самом дымоходном канале, а не о всей конструкции, ведь вокруг него нередко бывают дополнительные элементы, которые зависят от самого проекта.

Виды гильз для дымоходов

В большинстве случаев применяются круглые трубы. Они отличаются по размеру, виду материала. Возможные варианты конструкции будущей загильзовки дымохода:

• полимерные вкладыши;
• стальные изделия;
• гофрированные трубы;
• асбестоцементные;
• керамические.

Первая из разновидностей характеризуется пластичностью, данное свойство проявляется сильнее при нагреве. В качестве дымоходных коммуникаций такие трубы используются только с армировкой в виде стекловолоконного слоя. Благодаря пластичности происходит заполнение всех мелких неровностей на внутренней поверхности кирпичной конструкции. Толщина полимерных вкладышей составляет 2 мм.

К недостаткам относят температурные ограничения. Так, не рекомендуется воздействовать на гильзы из полимерного материала газообразными веществами, температура которых превышает +250°С. Значит, предпочтительно устанавливать их на объектах, где функционирует система отопления на газу или жидком топливе.

Стальные изделия используются в большинстве случаев. Их популярность обусловлена простотой монтажа, приемлемой стоимостью. Для установки таких гильз не требуется разбирать дымоход. Преимуществом стальных изделий является прочность, устойчивость к воздействию негативных внешних факторов и высоких температур. Кроме того, для монтажа не требуется опыт, работу можно выполнить самостоятельно.

Стальные изделия могут устанавливаться в дымоходы, которые отводят продукты горения топлива всех типов. Часто гильзы данной группы применяются для реконструкции дымоотводящей системы. Они устанавливаются в каминах, печах. Недостатком такого метода является сложность загильзовки участков дымохода нестандартной конфигурации. Стальные трубы не отличаются гибкостью, поэтому в случае возникновения такой необходимости формируют участок дымохода нужной длины с требуемым количеством колен.

Гофрированные трубы изготавливают из нержавеющей стали. Они удобны в монтаже, могут использоваться на участках сложной конфигурации. Однако гофрированные коммуникации не выдерживают высокую температуру. Это обусловлено тем, что их стенки слишком тонкие. Под воздействием предельных температур они могут прогореть. Например, в бане такие трубы не устанавливают.

Асбестоцементные коммуникации неудобны при монтаже, достаточно хрупкие. Однако они предлагаются по приемлемой цене. Такие изделия нельзя использовать на объектах, где температура достигает +300°С. Из-за шероховатости внутренних стенок асбестоцементные каналы придется часто очищать.

Керамические трубы отличаются продолжительной эксплуатацией, надежностью. Они характеризуются гладкими внутренними поверхностями, что не позволяет саже задерживаться на стенках. Трубы данного вида предлагаются по высокой цене, характеризуются большим весом. Иногда требуется выполнить частичный демонтаж конструкции, что позволит установить такие гильзы.

Какие бывают способы реконструкции

Существует два выхода из создавшейся ситуации:

1. Переделка шахты дымохода.
2. Гильзование (загильзовка, вставка) дымовыводящего канала.

Рассмотрим каждый вариант в отдельности.

Перекладка дымовыводящей трубы связана с немалыми финансовыми вложениями: На демонтаж или разборку канала, закупку нового материала, его доставку к месту реконструкции, на погрузочно-разгрузочные работы и оплату услуг хорошего печника.

Поверьте, сумма выходит очень даже значительная. Дополнительный минус что помещением, где проводятся такие работы, какое-то время нельзя будет пользоваться.

Вариант второй: реконструкция дымохода способом гильзования.

Если говорить простым языком, то гильзование – это вставка отрезка новой трубы в дымовыводящие пути. Правилами устройства дымоходов это разрешено.

Этап 1. Начало гильзования

После проведения всех подготовительных работ, или после демонтажа старого дымохода (если требовалось), производите очистку дымового канала и одновременно – проверку его проходимости. Для очистки используется ерш. Если присутствуют наплывы раствора на кладке, сбиваете их и выравниваете стенки. Все это проводится через верх дымохода или же через дополнительный технологический проем.

Затем на устье дымохода крепите лебедку для спуска-подъема гильзы. Комплектующие распределяете по этажам и переходите к выравниванию дна шахты. При этом не забываем предусмотреть вентиляционное отверстие и подключение конденсатоотвода.

Диагностика

Для того чтобы определиться, что является истиной причиной некорректной работы дымохода необходимо провести диагностику конструкции. В ходе нее специалисты определят также объем восстановительных работ, выявят все дефектные места, которые могут находиться не только на самой трубе, но и в местах сопряжения ее с элементами кровли.Серьезные компании по итогам диагностики обычно представляют своим клиентам:

• описание состояния системы удаления дыма;
• схемы и (или) эскизы;
• подтверждающие фотографии;
• акт обследования;
• перечень мероприятий по устранению неисправностей.

Результатом обследования дымохода согласно нормативных документов является соответствующий акт Источник gaz-sm.com

Способы гильзования и материалы

Различают несколько способов загильзовки кирпичного дымохода с применением различных материалов и технологий.

Труба из нержавейки

Решение актуально для дымовых магистралей любых форм и протяженности. Гильзы из нержавейки предусматривают отменные параметры устойчивости к воздействию высоких температур и конденсата. Конструкция монтируется легко, не требуется привлечение специальной техники. Чаще всего владельцы частных домов выполняют гильзование дымохода трубой своими руками.

На рынке представлены вкладыши из нержавейки различного исполнения:

• круглые трубы. Пожалуй, самый востребованный вариант вкладыша. Изготавливают модели сечением до 100 см. Толщина стенок варьируется в пределах 0,5-1,5 мм, этот параметр конструкции зависит от характеристик базового материала,
• прямоугольные трубы. Вкладыш-нержавейка этой категории применяется реже, чем аналог круглой формы сечения. Относительно часто встречаются модели с размерными габаритами 14х27 см,
• овальные трубы. Толщина материала 0,5-0,6 мм, распространенные размеры 20х10 и 24х12 см. Сечение нержавеющего вкладыша овальной конфигурации востребованных размеров соответствует круглой трубе с d15 и d29 см,
• гофрорукава из нержавейки. Гофрированная труба представлена в виде двухслойной модели из разных марок нержавеющей стали сечением до 35 см.

Как показывает практика, потенциал гильзы из гофрированной нержавейки предусматривает службу не более 4 лет, так как ребристые стенки засоряются и вкладыш прогорает под воздействием температурных нагрузок.

Полимерный рукав

Вкладыш выполняется на основе стекловолоконной сетки с полимерной пропиткой. Изготавливают модели длиной до 60 м. Параметры толщины варьируются в пределах 50 см. Полимерное решение предусматривает продолжительный эксплуатационный срок – до 30 лет. Материал устойчив к конденсату.

Гильзование дымохода можно произвести полимерным рукавом

Удобство монтажа гибкой вкладки заключается в том, что в дымовой канал вводится цельный шланг, который способен изгибаться под углом 30°, что важно при наличии поворотов кирпичной магистрали. При этом в конструкцию при необходимости внедряют фасонные элементы

Отмечают, что без наличия спецоборудования и определенных навыков невозможно установить самостоятельно полимерный рукав в дымовую шахту

Примечательно, что модели полимерной гильзы для высокотемпературных и низкотемпературных теплогенераторов изготавливаются по различным технологиям

Отмечают, что без наличия спецоборудования и определенных навыков невозможно установить самостоятельно полимерный рукав в дымовую шахту. Примечательно, что модели полимерной гильзы для высокотемпературных и низкотемпературных теплогенераторов изготавливаются по различным технологиям.

Керамика

Вкладыши из керамики бывают круглой и овальной формы, диаметр варьируется в диапазоне от 12 и до 45 см, длина прямых элементов – 33, 66 и 133 см, толщина стенок – 4-20 мм. Надежные керамические гильзы нередко находят применения при реконструкции шахт со значительными деформациями. Материал не реагирует на возгорание сажи, ценится за долговечность. При гильзовании керамической вкладкой требуется разобрать дымовую шахту. Высокая стоимость и внушительный вес изделия – основные недостатки гильзы из керамики.
