Как подключить водонагреватель своими руками

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя

При установке устройства важно точно соблюдать последовательность их соединения

. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы

При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

• Перекройте воду.
• Вырежьте часть трубы. На концах установите запорную арматуру.
• Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

• При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
• Для запуска техники правильно включить воду, а затем запускать бойлер.
• Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

• Приборы такой мощности нужно включать через отдельную линию.
• Медная проводка должна вести к щитку.
• Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
• Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

• Просуньте кабель через нижнюю часть корпуса.
• Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.

Особенности подключения проточного бойлера

Проточная конструкция электрического бойлера, как на фото, устанавливается непосредственно в ветку водопровода, предусмотренного для подачи горячей воды.

1. Пере крывается подача воды в центральном трубопроводе.
2. В месте врезки нагревательного устройства труба разрезается, образовывая разрыв.
3. На концах разрывов крепят запорную арматуру, которая в дальнейшем позволит выполнять ремонт без перекрытия центрального водопровода.
4. На входном и выходном патрубках проточной системы нагрева воды накручиваются шланги, соединяющие, бойлер с запорной арматурой.

При самостоятельном проведении работ по демонтажу нагревательного оборудования вместо центрального водопровода перекрывается кран, установленный на входном патрубке и только после этого на выходном. Также в процессе использования проточного водонагревательного устройства в первую очередь включают воду и только после этого нагревательный прибор. Если надобности в горячей воде, нет, то отключают электропитание, а затем воду.

Разобраться, как правильно подключить бойлер, не так уж и трудно, главное, иметь желание. Но для большей уверенности можно потренироваться на обрезках трубы, чтобы не испортить основные элементы системы. Это позволит приобрести опыт и избежать глупых и ненужных ошибок.

Примеры подключения бойлера к водопроводу

Возможные трудности при подключении

Как правило, процедура подключения водонагревателя не вызывает трудностей.

Однако при этом, можно выделить несколько нюансов:

1. Плохое состояние труб приведет к сложностям на момент подключения.
2. Сложная система соединения труб.
3. Проблемы с электропроводкой.

Все проблемы можно решить при правильном подходе к вопросу.

Советы:

1. При выполнении работы следует быть внимательным и не спешить.
2. Бойлер работает с водой и электричеством, подобное сочетание очень опасное.
3. Многие работы самостоятельно провести нельзя, нужна помощь.
4. От качества используемых материалов зависит надежность созданной системы.

5 советов по выбору места для бойлера

Если планируется своими руками устанавливать на даче или в частном доме, квартире нагреватель, важно предварительно определить наиболее подходящий участок для его крепления. Это обусловлено крупными габаритами накопительного агрегата и его существенным весом

Основные рекомендации:

допустимо располагать устройство только на несущей вертикальной конструкции;
принимают в расчет конструкцию нагревателя (горизонтально или вертикально ориентированный корпус), способ подведения коммуникаций системы водоснабжения;
агрегат следует располагать как можно ближе к источнику воды;
важно предусмотреть доступ к устройству для выполнения ремонта или проведения обслуживания;
бойлер желательно располагать ниже — на уровне средней линии стены, что обусловлено влиянием давления в системе водоснабжения на эффективность работы агрегата.

Пошаговая инструкция монтажа накопительного бойлера

Схема установки накопительного бойлера немного сложнее. Здесь потребуется правильно сделать разводку трубопровода, прочно закрепить бак, и сделать подключение электропроводки.

Выбор места под бак и его установка

Накопительная емкость занимает определенное место в помещении, поэтому ее надо эффективно разместить, чтобы не занимать лишнее пространство. Но в то же время бойлер должен располагаться как можно ближе к водоразборным точкам. Удаленное расположение водоразборного крана от нагревателя увеличивает ожидание поступления горячей воды.

Удобное размещение накопительного бойлера при раздельном санузле

Место крепления выбирают по планировке помещения:

• планировка в частном доме отличается от квартир. Здесь ванная комната, туалет и кухня могут находиться далеко друг от друга, а один бойлер должен подать горячую воду на все комнаты. Здесь надо определить важную комнату, куда в первую очередь должна подаваться подогретая вода и установить ближе к ней водонагреватель;
• традиционная планировка квартиры предусматривает совокупность всех этих комнат, поэтому выбирать месторасположения бака здесь будет проще.

Чаще всего бак устанавливают над унитазом. Он не занимает полезное пространство и находится близко к канализации, что позволяет удобно стравливать воду с предохранительного клапана. Агрегат крепят к стене анкерами. Бак с водой имеет большой вес, поэтому если стена рыхлая под него из профильной трубы сваривают дополнительную подпорку.

Подключение водопровода

Оптимальным вариантом подключения считается схема с возможностью слива из емкости воды.

Пошаговое выполнение работ выглядит так:

1. Дом отключают от подачи холодной воды, а в квартире дополнительно перекрывают стояк с горячей водой. Сбор всех узлов схемы начинают от подвешенного на стену водонагревателя. Для герметизации соединений на резьбу наматывают лен или ФУМ ленту.
2. Снизу бака находится два патрубка с резьбой. Справа – это вход холодной воды, помеченный синим цветом, а слева – это выход горячей воды, помеченный красным. Паковку начинают с холодной воды.
3. На входной патрубок накручивают латунный тройник. Его надо провернуть поперечным отверстием в удобную сторону для слива воды. В это же отверстие через латунный переходник накручивают шаровой кран. К нему подсоединяют патрубок со шлангом для слива воды. В идущую вниз резьбу тройника тоже накручивают шаровой кран для отключения подачи холодной воды внутрь емкости.
4. Теперь очередь за самым важным – предохранительным узлом. Бойлер комплектуется предохранительным клапаном, который монтируют сразу за нижним краном на тройнике. Чтобы правильно его установить, на корпусе есть направляющая стрелка. Сбоку клапана находится штуцер для стравливания воды. На него хомутом крепят прозрачный армированный шланг и опускают его в канализацию.
5. Родные клапана не всегда надежны, поэтому часто покупают отдельно «группу безопасности». Она состоит из обратного клапана, устанавливаемого на кран, выходящий из нижней резьбы тройника. Предохранительный клапан ставят отдельно на средний выход тройника.
6. Далее осталось подвести холодную воду. Это можно сделать любыми трубами, например, металлопласт или экопласт по желанию. Чтобы не разрезать трубу основного водопровода, подключение можно сделать через тройник, установив его на резьбовом подсоединении бачка унитаза или водоразборного крана умывальника.
7. Узел горячей воды собирается аналогично холодной только без клапана. В частном доме от выхода горячей воды из бойлера делают разводку трубопровода к водоразборным точкам. В квартире выход водонагревателя соединяют с трубопроводом горячего водоснабжения. В этом случае при работе бойлера закрывают кран на стояке, подающем централизованную горячую воду.

На этом водонагреватель к водопроводной системе подключен, осталось подвести электропроводку и можно использовать по назначению.

https://youtube.com/watch?v=HA9JlpwQXTI

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Как сделать бойлер своими руками: технология изготовления

Многие частные дома не имеют оснащения для подачи горячей воды, и жильцы испытывают в этом отношении большие проблемы. Бытовые нужды всегда решаются посредством использования горячей воды, а ее добыча становится достаточно хлопотной. Однако есть несколько вариантов выхода из данной ситуации: газовая колонка, котел двухконтурный, электрический водонагреватель, — покупка и установка которых требует немалых финансовых вложений. Но, существует альтернативный способ изготовления и установки системы подачи горячей воды – самодельный бойлер косвенного нагрева. Его преимущество заключается в экономичном горячем водоснабжении жилых помещений при минимальных денежных вложениях.

Водонагреватель можно сделать своими руками

С чего начать

Бойлер – это система, выполняющая нагрев воды для обеспечения помещения теплом и горячей водой. Соответственно, бойлер косвенного нагрева представляет собой накопительное устройство водонагревателя, не требующее дополнительных источников питания для воспроизводства горячего водоснабжения.

Любая конструкция водонагревателя состоит из емкости, достаточного объема, и расположенного внутри ее ТЭНа, который отвечает за подачу тепла. В процессе повышения температуры ТЭНа нагревается вода, заполняющая емкость, до необходимой отметки. Более предпочтительным считается параллельное подсоединение бойлера к системному домовому отоплению.

Основой водонагревателя является емкость для воды

При выборе емкости для создания самодельного водонагревателя следует учесть склонность используемого материала к поражению коррозией. В качестве подходящего варианта можно использовать сплав алюминия, пластик или нержавеющая сталь, а также просто емкость из стали, прошедшую предварительную внешнюю обработку необходимыми средствами защиты от разрушительного воздействия влаги.

Данная емкость снабжается двумя отверстиями: одно сверху корпуса – для отдачи горячей воды, другое снизу – для поступления проточной холодной воды. В каждое из этих отверстий встраиваются шаровые клапаны, чтобы эксплуатационные действия не вызывали трудностей в использовании.

Змеевик своими руками

Важной составляющей бойлера является наличие змеевика, для осуществления движения первичного теплоносителя. Используемым материалом может стать труба из металла или металлопластика малого диаметра

Определение диаметра змеевика зависит от предпочтений изготовителя, главное условие заключается лишь в том, чтобы соприкосновение с водой было максимальным.

Для удобства создания из трубки спирали змеевика можно использовать любую подходящую по диаметру трубу или бревно, цилиндрической формы. Один конец трубки необходимо зафиксировать на стержне и делать плавные вращения, контролируя плотность и свободу витков, чтобы получившуюся спираль можно было потом снять со стержня.

Змеевик лучше делать из медной трубки

Поскольку при повышении температуры горячая вода поднимается вверх, то кран, осуществляющий ее подачу, монтируется в верхней части емкости.

Стоит отметить тот факт, что змеевик имеет свойство образовыват

Виды водонагревателей

Можно выбрать подогреватель на любой вкус

В настоящее время применяют нагреватели двух типов, отличающиеся принципом нагрева воды:

1. Проточные – скоростного действия, нагревающие среду по факту включения крана. Агрегат не имеет ограничения по объему отпускаемой воды, но потребляет большую мощность, необходимую для мгновенного нагрева среды.
2. Накопительные самые востребованные в жилищном хозяйстве – имеют бак для хранения и подготовки горячей воды. Она нагревается постепенно от 30 мин до 2 часов, что зависит от выбранного режима. Источником служит электричество, газ или вторичный источник тепла в комбинированных котлах. После достижения рабочей температуры, она поддерживается постоянной, по принципу работы бака-аккумулятора.

По виду энергии бойлеры классифицируются на газовые и электрические. Первые наиболее экономичные, но самостоятельно их устанавливать нельзя, поскольку они относятся к объектам повышенной опасности и могут подключаться, и настраиваться только специалистами газоснабжающей организации.

Электроводонагреватели, конструкционно выполнены так, что могут быть установлены самостоятельно покупателями, при условии выполнения инструкций завода-изготовителя.

Алгоритм выполнения схемы установки для нагрева горячей воды:

1. Выбор оборудования по мощности и объему.
2. Выбор места установки.
3. Приобретение материалов и монтажных инструментов.
4. Выбор схемы установки.
5. Обвязка накопительного водонагревателя с внутридомовыми инженерными сетями: вода и электро.
6. Опрессовка схемы горячей воды и запуск в эксплуатацию.

Частые ошибки монтажа водонагревателей

Как правильно подключить бойлер, чтобы он надежно работал? Существенные потери тепловой энергии отмечаются в случае неприменения изоляционного материала или использования изоляции маленькой толщины (минимально допустимый размер толщины – 20 мм). Из-за потерь тепла вода нагревается намного дольше.

Ошибкой считается сборка бойлера без расширительного сосуда. Там, где это предусмотрено, конкретно в накопительных устройствах, с технической точки зрения такая схема важна. Расширительный сосуд из-за увеличения количества воды помогает компенсировать рост давления. Хотя многие его заменяют предохранительным клапаном, что тоже возможно.

Нельзя укладывать провод на сильно нагревающиеся поверхности или острые металлические края. Параметры сети с подключенной к ней техникой должно соответствовать тем, которые указаны в паспорте. Уровень установки прибора относительно вертикали и горизонтали не должен быть нарушен. Необходимо наличие заземления. Запрещается подключать технику через удлинитель, так как он не рассчитан на большое значение тока.

Ошибкой монтажа будет несоответствие подключения магистральных линий порядку, который указан на схеме, а также сборка бойлера там, где нет водоснабжения.

Разновидности бойлеров

Варианты конструкций бойлеров классифицируются по типу энергии (электроводонагреватель и газовый бойлер), по типу крепления (настенный или напольный) и по принципу действия (проточный или накопительный водонагреватель).

1. Газовое оборудование обойдется семейному бюджету дешевле, но для того, чтобы подсоединить такое оборудование в частном доме, необходимо получить пакет разрешительных документов, а также прибегнуть к услугам газовой службы для монтажа бойлера к водопроводу, так как своими руками газовое оборудование монтировать нельзя. По этой причине подключение электрических бойлеров к водопроводу предпочтительнее, хотя их работа в сети обойдется дороже;
2. Накопительный бойлер имеет большие габариты из-за накопительного резервуара, обязательно присутствующего в конструкции. Зато потребление электрической энергии у него гораздо ниже, так как ТЭН включается периодически, поддерживая заданную температуру в баке. Из отрицательных сторон можно выделить инерционность – нужно ждать, когда нагреется очередная порция воды в баке, чтобы воспользоваться ею. Проточные модели монтируются возле точек водоразбора, врезаются в трубопровод, и поэтому нагревают поток воды сразу, используя для этого максимальную мощность. Высокое энергопотребление – существенный недостаток этих моделей;
3. Настенный бойлер – самый распространенный вариант, так как позволяет экономить место в помещении. Напольный электронагреватель монтируют, если емкость резервуара достаточно большая – от 200 литров и выше.

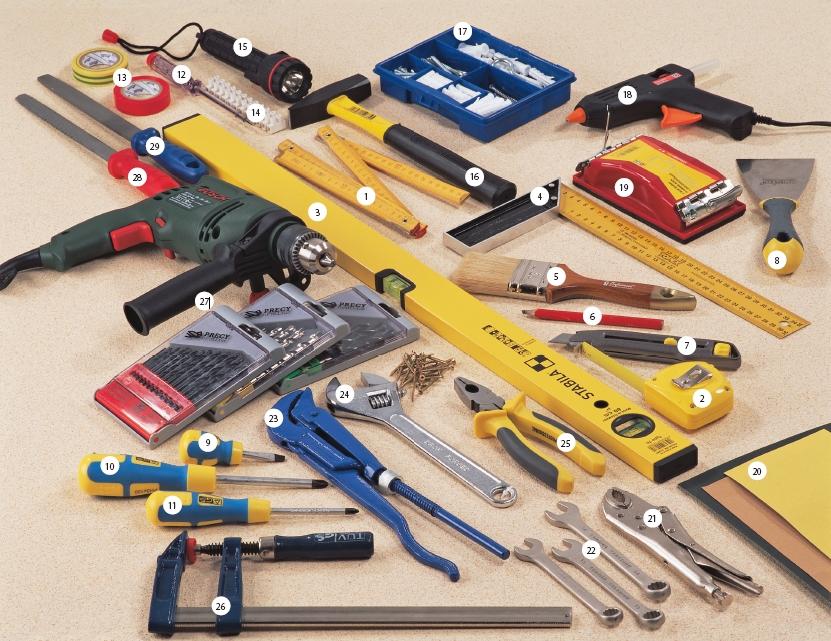

Чтобы подключить бойлер к водопроводу в квартире, нужно иметь под рукой все необходимые инструменты и материалы:

1. Линейка металлическая, или пятиметровая рулетка;
2. Перфоратор или ударную электродрель, шуруповерт, гаечные и разводные ключи;
3. Метизы и хомуты с кронштейнами, чтобы закрепить корпус бойлера на стене;
4. Фитинги для соединения с трубами и арматурой, собственно краны, вентили, обратные, предохранительные и перепускные клапаны;
5. Лента-фум, пакля и/или герметик для уплотнения соединений;
6. Гибкие армированные шланги для подключения входа к водопроводу и выхода бойлера в систему ГВС.

Необходимые детали, материалы и инструменты

Нам понадобится несколько дополнительных инструментов. Для выдалбливания отверстия нужна ударная дрель с подходящим сверлом (по бетону, керамическое и т.д.). Но если материал крепкий, то лучше обзавестись перфоратором. Понадобятся также молоток.

Для правильной разметки и установки нужен будет:

• карандаш;
• уровень;
• рулетка.

Установка бойлера будет производиться на анкера, поэтому не лишними будут гаечные ключи, плоскогубцы и дюбели.

Для врезания труб в систему водоснабжения нужны будут:

• тройники;
• несколько кранов;
• предохранительные клапаны;
• гибкие шланги.

Для проведения электричества нам понадобятся кабеля ПВС 3. Один провод должен быть фазным, второй – нулевым, а третий – заземленным. При отсутствии вилки в комплекте нужен будет автомат и устройство защитного отключения. Либо использовать для подключения дифавтомат, объединяющий в себе функции автомата и УЗО.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;

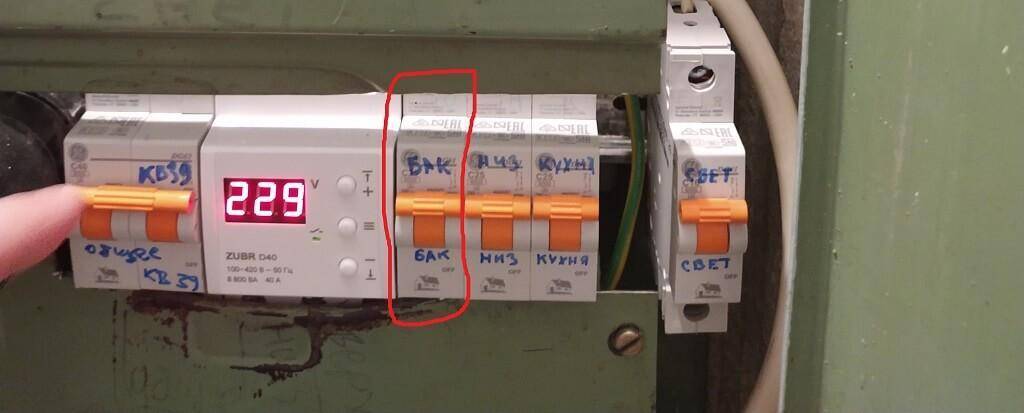

• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.
