Камин с системой воздушного отопления

Как это работает

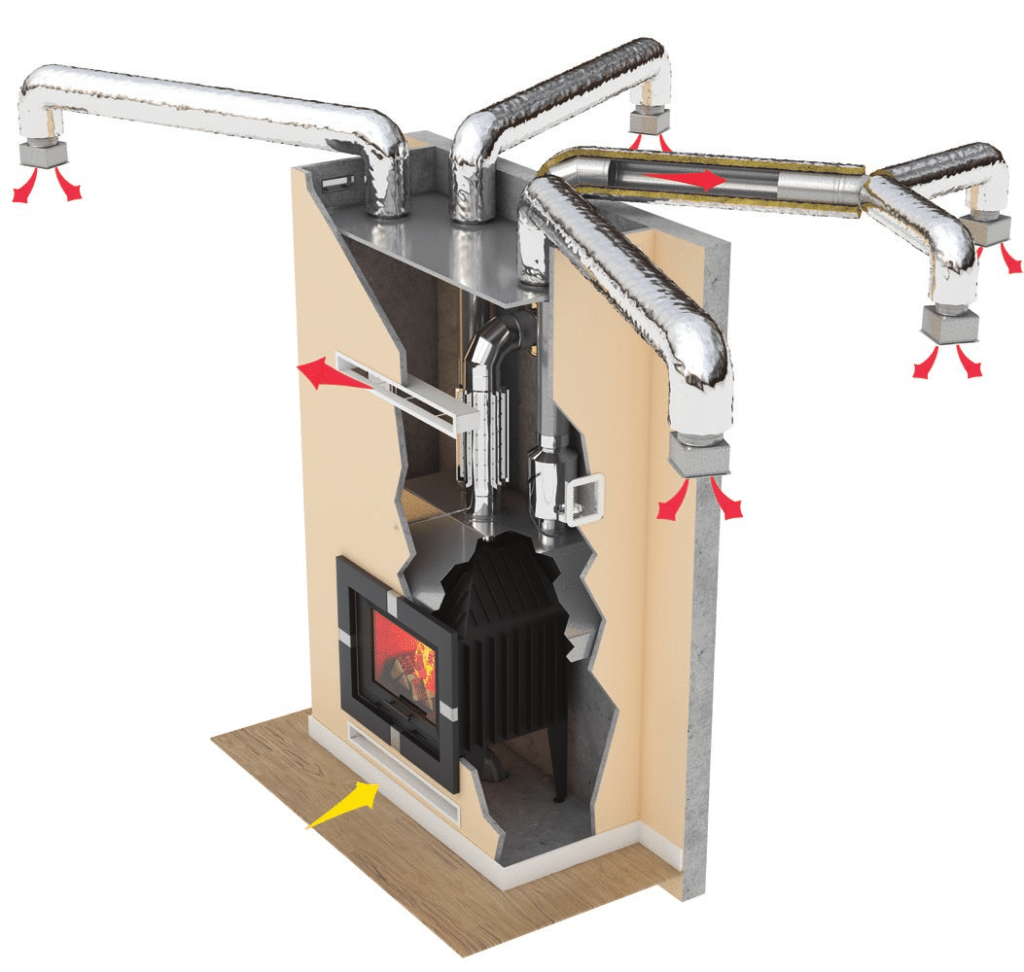

Камин с системой воздушного отопления

Многие люди думают, что расположенный над топкой камина кожух служит лишь для того, чтобы дым не рассеивался по помещению. Такое имеет место по отношению к каминам с открытой топкой, но встречаются такие камины довольно редко. Современные камины предусматривают любование живым пламенем, но только через прозрачную заслонку и в этом случае кожух, казалось бы, теряет все свои необходимые функции.

Это неверное суждение. Именно кожух наравне с пламенем выполняет обогрев комнаты. И если его оборудовать системой воздушного отопления, то и весь дом. Расположенный в нём вкладыш, окружённый трубками, подключёнными к разводу отопительных труб, обеспечивает конвекцию горячего воздуха при помощи одного или нескольких вентиляторов. Иначе говоря, гонит нагретый воздух по всему дому, отапливая его от подвала, до второго этажа.

Небольшой одноэтажный дом можно обогреть и без принудительной циркуляции воздуха. Перепад температур обеспечит этот процесс естественным образом.

Главное правильно спроектировать систему труб, без излишних загибов и продолжительности.

Достоинства

Если настроиться на романтический лад, то достоинства камина с воздушным отоплением можно перечислять довольно долго. Но главная задача его не в этом, хотя сбрасывать романтику со счетов никогда не следует. И всё-таки камин в первую очередь для обогрева, а уж потом для всего остального. Так что перечислим чисто практические достоинства:

• Во-первых, установка такого камина обойдётся значительно дешевле, чем, например, камина с водяной системой отопления.
• Во-вторых, расход топлива сократится примерно на 20-25 %.
• И, в-третьих, КПД такого камина 80-85 %, в то время как обычный камин даёт не больше 35 %.

Этих трёх факторов вполне достаточно, чтобы на этапе строительства загородного дома или дачи, задумать и спроектировать камин с именно такой системой отопления.

Другие варианты облицовки

Облицовочный кирпич

Если кирпичная кладка соответствует высокому качеству, ее можно просто обновить. Для этого выполняется затирка швов и при необходимости шлифовка. На поверхность камина наносят солянокислый раствор, который сделает оттенок материала более насыщенным.

При желании можно сверху уложить специальный отделочный кирпич. Такую работу необходимо выполнять аккуратно, ведь этот материал не относится к огнеупорным.

Изразцы

Благодаря отделке изразцами удается создать в помещении настоящую изюминку. Для изготовления такого материала используется огнеупорная глина и кварцевый песок. Форма изразцов может быть угловой, прямой либо фасонной.

Преимущества:

• эстетичность;
• разнообразие фактур;
• повышение теплоотдачи;
• простота ухода.

Недостатки:

• возможность применения исключительно для облицовки массивных каминов;
• сложность выполнения монтажа;
• дороговизна.

Дерево

Некоторые мастера используют дерево, чтобы украсить камин, придав помещению более строгий и торжественный вид. Выбирая такой отделочный материал, необходимо помнить о следующем:

• древесину нужно предварительно пропитать средством, предотвращающим его возгорание;
• рекомендуется выполнять частичную отделку, располагая дерево как можно дальше от очага;
• стоит отдать предпочтение тем породам, которые устойчивы к высоким температурам.

Гипсокартон

Данный материал чаще всего используется для обшивки электрической топки. Его основной особенностью является возможность придания камину интересной формы. После окончания отделочных работ на конструкцию наносят штукатурку. При желании сверху можно уложить искусственный камень.

Преимущества такого отделочного материала:

• доступная цена;
• быстрота монтажа;
• возможность создания оригинальных форм.

Благодаря разнообразию отделочных материалов, которые можно заметить на фото, удастся сделать камин настоящей изюминкой интерьера. Более того, при наличии базовых строительных навыков вы сможете самостоятельно облицевать поверхность конструкции плиткой или камнем.

Сравнение воздушного и водяного типа камина

Сравним два типа каминов по основным параметрам:

Какой камин быстрее нагревает помещение? Здесь пальма первенства у воздушного камина: горячий воздух поступает в комнаты немедленно, а нагрев воды требует времени.

Какой камин обеспечит более длительный нагрев? Здесь побеждает водный контур: радиаторы отдают тепло еще некоторое время после того, как топливо догорела, а воздушный камин перестает греть сразу же.

Какая система дешевле? Камин с воздушным контуром дешевле, и при желании разводку воздуховодов можно произвести своими руками, в отличие от радиаторной системы отопления дома.

Материалы для воздушных каналов

Для строительства воздушных каналов, по которым циркулирует горячий воздух, применяют кирпич, а также сталь или алюминий. Как вариант, готовые трубы, которые впридачу имеют свойство гибкости. Но в последнем случае следует учитывать тот факт, что труба на участке более одного метра может не снизить, а, напротив, увеличить помехи на пути движения горячего воздуха, а это использование более мощного и дорогого вентилятора. Таким образом, будет целесообразнее на длинных участках применять оцинкованную сталь, а на коротких – эластичные трубы.

Обязательно!!! Участки каналов, по которым движется горячий воздух, следует термоизолироватть. В результате, вы избежите теплопотерь, погасите шумы, возникающие при работе очага, а также увеличите пожарную безопасность сооружения, имеющего прямой контакт с огнем.

Обязательно должен быть установлен РГВ-фильтр, препятствующий проникновению шума в конструкцию. Фильтр располагаю над камином, так будет удобнее впоследствии чистить его от пыли.

Установка камина с воздушным отоплением

Перед началом установки приготовьте инструмент и материалы:

• — лазерный уровень и рулетка;
• — лопата;
• — болгарка и дрель;
• — молоток;
• — зубило;
• — угломер;
• — кирпич красный М-150 и огнеупорный;
• — раствор для кладки;
• — материал для заливки фундамента;
• — доски для изготовления опалубки;
• — армирующая сетка;
• — толстостенные трубы;
• — вентиляционные патрубки;
• — гибкие трубы;
• -фольга;
• -вентиляторы в зависимости от количества комнат.

Выбираем место для будущего камина

Даже если вам хочется, чтобы камин был главным элементом в дизайне, руководствоваться в первую очередь необходимо практическими соображениями. Лучше всего камин расположить в углу, это обеспечит оптимальную длину воздушных каналов и наиболее качественную циркуляцию воздуха. Так будет обогреваться максимальная площадь всех помещений в доме.

Возводим фундамент

Необходимо вырыть котлован глубиной 60-70 см. Чаще для заливки фундамента используют щебень и песок, можно заполнить котлован бетонными блоками.

ВНИМАНИЕ!

Обязательно дождитесь полного высыхания раствора, только после этого можно приступать к следующим этапам работы:

1. Укладываем стенки камина. Кладку следует выполнять отдельными рядами по специальной схеме, учитывающей наличие всех воздушных каналов и узлов. Топка может формироваться непосредственно из кирпича, а может встраиваться в кирпичный портал уже готовая печь из металла, выполненная в виде кассеты. Выбирайте по своему вкусу и кошельку, хотя некоторые специалисты настаивают, что встраиваемая металлическая топка обладает большим КПД.
2. Монтаж дымоходной системы. Выполняется из двойных труб, начиная от топочной камеры. Старайтесь делать как можно меньше разветвлений линии дымохода, также избегайте зауживания, так как все это негативно сказывается на тяге. В отверстии стены или кровли, где будет выходить дымоход, установите металлический проходной патрубок с минеральной изоляцией. Верхнюю часть дымохода, выведенную над кровлей, крепко зафиксируйте хомутами и накройте решеткой с колпаком, препятствующим засорению трубы.
3. Устанавливаем воздуховоды. Определяем места соприкосновения воздушных каналов со стенами и приделываем к ним минеральную вату. Саму воздушную магистраль можно сделать кирпичной или из металлической трубы.
4. Выполняем облицовку и декор камина. Облицовка помимо эстетической несет в себе еще одну важную функцию – защищает всю конструкцию, придавая ей дополнительную прочность. Выполнить облицовку можно с помощью различных материалов, исходя из вкуса и интерьера. Очень удачно смотрятся камины, отделанные декоративным камнем, красным кирпичом или керамической плиткой.

Камин – преимущества, особенности, монтаж

Камин как основное отопление помогает сэкономить деньги на энергоносителе, так как древесина и продукты на ее основе сегодня являются самым недорогим топливом. Камины используются для обогрева одно- и двухэтажных зданий, для приготовления пищи и горячей воды. Современный рынок предлагает покупателям камины самых разных типов, устройства и принципов работы.

Однако популярностью у потребителя пользуются энергоэффективные установки – это пеллетные камины и нагревательные элементы длительного горения. Повысить эффективность работы оборудования позволит подключение камина к отоплению. Это может быть открытая и закрытая системы отопления. Сегодня возможна параллельная обвязка камина и котла.

Интересное по теме:

• Не работают батареи в квартире во время отопи.
• Как сделать биокамин для квартиры своими рука.
• Для чего предназначен водяной насос в отоплен.
• Ремонт циркуляционного насоса

Самостоятельный монтаж

Следует сразу заметить, что все работы по организации постройки камина с воздуховодом своими руками довольно трудоемкие. Кроме того, процесс подразделяется на этапы, каждый из которых имеет свое теоретическое обоснование.

Многие профессионалы охотно делятся своими наработками. Рекомендуется использовать проверенные годами идеи опытных мастеров. Готовая схема монтажа углового камина воздушного отопления поможет начинающему мастеру на каждом этапе начиная с кладки самого корпуса.

Схема кирпичного камина

Выбор места для камина

Первый подготовительный этап сопровождается выбором места установки будущего камина. Несмотря на то что по дизайнерскому решению существует множество вариантов, в данном случае придется руководствоваться исключительно практичностью решения.

Для качественного отопления дома камином необходимо не только обеспечить комнаты системой воздуховодов, но и оптимизировать длину каналов. Чем меньше длина, тем более качественным будет циркуляция. Следовательно, камин необходимо устанавливать в углу, чтобы задействовать максимальное количество комнат.

В больших домах все комнаты прогреть не удастся, и с этим придется мириться. Но в типовых планировках всегда можно отыскать такую комнату, которая бы граничила с максимальным количеством других комнат.

Удачное угловое расположение

Возведение фундамента

По своей массе камин с конвекционным отоплением практически не отличается от классического камина. Этап возведения фундамента тоже будет аналогичным. Роется котлован так, чтобы его глубина была 60-70 см. В зависимости от выбранного проекта, камины могут иметь подиум или прямоугольный корпус, как у английских стилей. Это будет влиять на то, какой площадью выполнять фундамент. Его границы должны на несколько сантиметров превосходить габариты камина.

Для заливки фундамента потребуется песок и щебень. Но иногда котлован заполняют бетонными блоками. Все это создает надежную опору для камина. В качестве раствора следует использовать состав для кладки в пропорции 1:4 из цемента и песка. Высота фундамента должна соответствовать уровню напольного покрытия. Все остальные строительные работы требуется приостановить для полного застывания раствора.

Кладка стенок

Сделав на фундаменте прослойку из рубероида, можно приступать к кладке самого камина. Чтобы учесть наличие всех узлов и калориферных каналов, через которые будет проходить воздух, следует кладку выполнять отдельными рядами по строго определенной схеме. Этот принцип не зависит от опыта работы. Даже профессионалы осуществляют подобные действия с тем отличием, что многие схемы они помнят наизусть.

Непосредственное строительство камина

Некоторые варианты каминов предусматривают формирование топки из кирпича. Но встречаются популярные модели, в которых металлическая топка в виде кассеты встраивается в кирпичный портал. Измерения показывают, что варианты с металлическими топками обладают несколько большим КПД, чем с кирпичными. Однако разница настолько несущественна, что каждый выбирает подходящее исполнение на основании собственной платежеспособности.

Установка воздуховодов

В том месте, где воздуховоды проходят сквозь стены комнаты, температура воздуха не такая высокая, как в топке очага. Но предусмотреть условия безопасности все равно необходимо. Места соприкосновения воздуховода и отделочных материалов стен изолируются минеральной ватой.

Сама же магистраль выполняется из кирпича при постройке дома или из гибкой металлической трубы. Задача мастера заключается в теплоизоляции этой магистрали, чтобы воздух как можно дольше сохранял энергию при транспортировке. Скрыть воздуховод можно с помощью короба из гипсокартона. Для этого выполняется каркас из металлического профиля и обшивается листами термостойкого гипсокартона. В некоторых случаях воздушные каналы выполняются внутри стены.

Качественно смонтированная система отопления позволяет с помощью камина эффективно нагреть стразу весь дом, таким образом, удается совместить декоративные качества и технические возможности.

Особенности

Камин из металла является прекрасным устройством, способным обогреть комнату и избавить вас от холода. Теплоотдача такой печи зависит от уровня предварительного подогрева и количества дров внутри. Металлический камин, благодаря своим особенным качествам, не даст замёрзнуть даже в зимнюю стужу. Ещё одним преимуществом данной печи является возможность сделать из него изящное дополнение к вашему интерьеру. Благодаря разнообразному дизайну он впишется в помещение любого стилистического направления.

Камин из металла считается изобретением Страны восходящего солнца. Японцы всегда считались очень практичными, мудрыми людьми с высоким чувством стиля и умением грамотно оформлять свои дома.

Данный обогревательный продукт является полным воплощением всех качеств своих авторов, он имеет небольшой вес, особенно в сравнении со своим каменным аналогом, его легко переносить из комнаты в комнату, а также демонтировать. Благодаря лёгкости конструкции металлический камин не нуждается в дополнительном фундаменте, что позволит вам сэкономить немалую сумму.

Огромным плюсом металлического камина, который порадует хозяек дома, является простота в уходе. Их легко чистить, а при регулярном уходе они совсем не потеряют свой первоначальный вид. Во время уборки достаточно будет вычистить всю сажу изнутри и снаружи, протереть влажной тряпкой и слегка отполировать для придания дополнительного блеска. Как правило, для вышеперечисленных действий не требуются какие-либо особенные средства, можно все почистить подручными средствами, которые есть в каждом доме: содой, уксусом или лимонной кислотой. При желании приобретается специальная бытовая химия для чистки каминов, которые представлены в бытовых магазинах.

Однако помимо большого количества плюсов, металлические печи для дома имеют и ряд особенностей, которые следует в обязательном порядке учитывать перед покупкой. Пожалуй, самым главным недостатком такого камина является повышенная пожароопасность – при неправильной эксплуатации огонь может распространиться и на другие предметы.

Ещё одним минусом считается очень быстрое охлаждение агрегата после выгорания всех дров, в отличие от каминной печи, которая продолжает давать тепло даже после сгорания топлива

Корпус камина очень сильно нагревается и при неосторожном касании может вызвать сильный ожог, поэтому настоятельно рекомендуется надевать специальные утолщённые перчатки во время работы с ним

Это интересно: Зеркало над камином (22 фото) — расположение камина со свечами и зеркалом по Feng Shui

Кирпичная кладка водяного камина

После полного высыхания основы на нее нужно положить гидроизоляционный слой. Сделать это можно, использовав рубероид в два пласта.

Дальше готовится раствор из следующих компонентов: вода, песок просеянный и глина. Сначала мочат водой глину, затем разминают (полностью все) комки. Если в ней есть маленькие камешки и прочий мусор, все это удаляется руками. Если глина окажется жирной, тогда в нее понемногу подсыпают очищенный песок и размешивают раствор до тех пор, пока он перестанет налипать на лопату, а будет стекать с нее.

Совет! Можно просеять песок непосредственно перед замесом с целью экономии времени на «вылавливание» мусора. Для первой кладки рекомендуется добавить в раствор порцию цемента, чтобы он был прочнее.

Процентное соотношение составляет порядка 30% от всей массы замеса. Для возведения арочных каналов с внешней стороны используют половинки кирпичей. Чтобы они приняли аккуратную и гладкую поверхность их приходится шлифовать.

Перед началом укладки требуется тщательная калибровка кирпича по величине и весу. Дальше их очищают и погружают на некоторое время в воду. Это делается, чтобы кирпичи пропитались сторонней влагой, а не тянули ее после с раствора.

Затем укладывается первый ряд камина после чего при помощи уровня измеряется ровность кладки (это очень важно).
После первого кладутся все остальные ряды в соответствии с порядовкой. При этом каждый из них проверяется отвесами и строительным уровнем на предмет ровности

Равномерность конструкции по диагоналям проверяется веревкой. При кладке сплошных рядов пользуйтесь мастерком, а с внутренней стороны дымоотвода придется делать это рукой чтоб любой попавшийся в раствор камешек можно было сразу обнаружить и изъять.
Топливник и стенки с внутренней стороны после кладки тщательно обтираются, убирая при этом излишки раствора. Можно заштукатурить его изнутри.
Для придания красивого внешнего вида своду печи его вырабатывают методом постепенного «напуска». Для временных перемычек делается кругообразная опалубка. Сама кладка начинается с центральной зоны и продолжается одну и другую стороны. После того как будет уложено несколько рядов перемычки можно убрать. Сделать это нужно обязательно.
Дымоход выкладывается в строгой вертикальности. Поэтому каждый положенный ряд должен проверяться на ровность.
Вверху здания, где дымоход будет выведен наружу нужно подумать о противопожарной безопасности. Между крышей и дымоходом для этого следует установить препятствующий слой, использовав негорючие материалы.

Весь процесс кладки – это долгий и кропотливый фронт работы. И от того насколько правильно все сделано будет зависеть не только красота конструкции, но и ее функциональность. Как самостоятельно сделать печь-камин для водяного отопления, можно посмотреть на видео:

Виды отопления от камина

Виды каминного отопления

Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.

Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.

Воздушное каминное отопление

Схема воздушного каминного отопления

Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.

• Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
• Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
• Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.

Нижняя разводка воздуховодов

Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.

Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.

Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:

• Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
• Возможность изменять мощность с помощью регулируемых заслонок;
• Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.

Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.

Водяное каминное отопление

Камин с водяным теплообменником

Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.

В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:

• Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
• Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
• Группа безопасности – воздухоотводчик и клапан сброса воды.

В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.

В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:

Типы каминов по материалу изготовления

Для устройства аквакаминов используют кирпич, природный камень, керамику, чугунное литье, стальной лист, базальтовый волоконный утеплитель, жаростойкое стекло.

Кирпичные

Печь-камин можно спроектировать по индивидуальному заказу практически любой конфигурации. Отделка изразцами подчеркнет индивидуальность интерьера. Как правило в таких каминах используют рабочий кирпич высокого качества (огнеупорный).

Требует тщательного соблюдения технологии, качественного монтажа. Устанавливается на отдельном фундаменте. Большая стартовая стоимость оправдывается повышенным комфортом.

Металлические

Наиболее выгодны из-за оптимального соотношения цена/качество. Небольшой вес, доступная цена, простой монтаж, разнообразный дизайн способствуют их повсеместному распространению.

Комбинированные

Совмещают комфортность инфракрасного каминного отопления, теплоемкость массивной печи, функциональность водяной отопительной системы. Имеют максимально возможный КПД. Долго отдают накопленное тепло после затухания огня.

Топочная камера с теплообменником встраивается по ходу строительства кирпичного или каменного фасада камина. Поскольку доступ для ремонта потом будет затруднен, оптимален чугунный вариант. Обязателен отдельный фундамент, поэтому рекомендуется использовать долговечный керамический дымоход.

Подготовка проекта камина

Очень важно расположить его в правильном месте, определить габариты. Как правило, его располагают поближе к внешней стенки комнаты либо же в уголке поскольку тыльная сторона конструкции сильно прогревается при топке

Если его расположить напротив дверей либо окон, то образование сквозняков неизбежно.

Важные расчеты

Что касается габаритов, то здесь также нужно правильно просчитать величину. Она должна составлять 1/70 часть от всей площади комнаты. Например, при размерах помещения в 80 квадратов отверстие топки составит порядка 36 на 52 см. Немаловажными параметрами считается размер дымоотвода и глубь топки. Например, при площади отверстия топки в 0,4 квадратных метров, глубина составляет порядка 35 см

Важно! При малой глубине топки дым повалит в комнату. При слишком большой – потеряется тепло.
Метраж дымоотвода составляет не меньше чем 4 метра, площадь его на порядок (это 10 раз) меньшей

В нашем случае – это 0,04 квадратных метра.
Основной материал конструкции – типовой кирпич. В определенных местах можно также применять силикатный двойной марки М150. Он крепкий и экономичный, придаст красивый внешний вид и аккуратность конструкции. Важно также просчитать сколько, на самом деле, его понадобиться с учетом брака, четвертинок и половинок.
Для расчета есть порядовка – это подробнейшая схема кладки каждого ряда в отдельности. Над топливником потребуется укладывать кирпич, постепенно сужая дымовую камеру. Промеж них делается перевал – выступ, который предотвращает вывод в дымоход искорок и собственно дым в помещение.
Задняя стенка камина обязательно должна изолироваться, по требованиям противопожарной безопасности. Можно воспользоваться для этого обычным листом металла.
