Как сложить простую печку всего из 250 кирпичей: порядовка

Процесс создания конструкции

Первоначально важно знать, какие именно этапы должны быть выполнены, чтобы была получена печка, отвечающая всем требованиям и условиям. Реализуются следующие последовательные действия:

Изначально важно определиться, какими параметрами будет обладать будущая печь. Для этого учитываются размеры помещений, которые должны обогреваться конструкцией

Дополнительно необходимо решить, будет ли она использоваться не только для обогрева, но и для приготовления пищи, в соответствии с чем определяется необходимость в монтаже тех или иных элементов. Размер печки и ее основные характеристики должны быть такими, чтобы она эффективно обогревала необходимые помещения в строении или все здание полностью.

Выбор места расположения конструкции. Важно помнить, что любая печь является опасным элементом, в котором присутствует открытый огонь, поэтому она должна быть ограждена от различных материалов, которые являются легко воспламеняемыми.

Установка фундамента для конструкции. Поскольку создается кирпичная печка, то она будет обладать достаточно большим весом, поэтому крайне важно, чтобы агрегат был установлен на специальном основании. Оно будет воспринимать на себя все нагрузки, которые после этого будут передаваться на фундамент всего строения.

Непосредственная кладка конструкции. Данный процесс должен полностью соответствовать заранее созданной порядовке.

Она представляет собой последовательность укладки каждого кирпича в печке. Сама конструкция может быть совершенно разной. Может быть использование кладки 3 на 3, 3 на 4 или какие-либо другие варианты. Каждая разновидность должна создаваться тщательно и правильно, причем все виды обладают своими специфическими особенностями и нюансами. Поэтому создание порядовки является обязательным этапом, после реализации которого, начинается непосредственная работа по созданию печки. Следует помнить, что во время этого процесса должен применяться специальный кладочный раствор, а также часто возникает необходимость в половинках или четвертинках строительного материала, которые можно приобрести уже в готовом виде или сделать самостоятельно.

Расчёт параметров размеров печи

Для определения оптимального размера печи, необходимого знать, какая мощность печи необходима для обогрева комнаты. Определив это значение можно определить параметры печи.

Первое определяем необходимую мощность:

Если высота помещения не большая – 2,5 -2,7 метра, то необходимая мощность вычисляется по формуле W(мощность)=S(площадь комнаты)*100Вт.
При высоте потолков от 3 метров, по нормам СНИП для каждого кубического метра необходимо 41 Вт энергии. Имеем: W=S*h(высоту комнат)*41Вт.
Учитываем особенности расположения и климатические зоны:
- Для угловой комнаты с одним окном, увеличиваем мощность на 20%. Если окон два – то на 30%.
- Окна выходят на север или северо-восток – добавляем еще 10%.
- Для северных регионов России умножаем на коэффициент 1,6, южных полос — 0,8, средних широт – 1.

Например:

Площадь комнаты 30 кв.м., высота потолков 3 м, комната угловая с одним окном, окно выходит на юг. Дом расположен в южной полосе Росси. Выполним расчёт мощности:

W=S*h*41Вт*1,2*0,8=30*3*41 Вт*1,2*0,8=3542 Вт

Получили необходимую мощность примерно 3,5 Квт/ч. За одну протопку мы должны получить 3,5 Квт/ч*12 часов = 42 Квт

Определяем параметры печи.

Основными параметрами печи являются мощность теплоотдачи и размеры дымохода.

Для расчёта мощности необходимо знать удельную теплотворность топлива.

Используя данные таблицы, можем примерно рассчитать объём топки (Vт).

Vт=W/(E*0.63*0.4*0.8)

0,63 — коэффициент загрузки топки;
0,4 — КПД печи;
0,8 — коэффициент, показывающий, какая часть топлива сгорает в полном объёме.

В качестве топлива берем березу влажностью 25%. Получаем для нашей комнаты Vт=42/(2352*0,63*0,4*0,8)=0,088. Это топка примерно размером 50*60*30 см. Расчеты выполнялись для пламенного горения топлива.

Учтите, что при тлеющем горении мощность составляет от 10 до 30% от максимума.

Далее подбираем сечение дымохода:

при мощности менее 3,5 кВт сечение дымохода — 140х140 мм;
3,5 до 5,2 кВт — 140х200 мм;
5,2 до 7,2 кВт — 140х270 мм;
7,2 до 10,5 кВт — 200х200 мм;
10,5 до14 кВт — 200х270 мм;
более 14 кВт — 270х270 мм.

Зная объем нужный топки выбираем необходимую модель голландки.

Особенности создания печки 3 на 3

Сегодня существует возможность формировать печи совершенно разных размеров и параметров. Поскольку в любом случае должна применяться в процессе порядовка, необходимо точно знать, какими особенностями и параметрами она должна обладать для выбранного варианта. Создать ее самостоятельно на самом деле достаточно сложно, поэтому нередко возникает необходимость обращаться с этим вопросом к специалисту. Однако если знать правильную последовательность всех этапов кладки, можно самостоятельно заняться данным вопросом.

Необходимо первоначально определиться, какими размерами будет обладать печка. Наиболее популярными конструкциями считаются те, которые создаются 3 на 3 кирпича. Однако при необходимости обогревать достаточно большое помещение, может быть выбрана схема 4 на 3, 4 на 5 или иные разновидности кладки.

Сама порядовка представляет собой специальную схему, в которой четко указывается, какова последовательность укладки каждого кирпича в конструкции. При использовании качественной и подходящей по всем параметрам порядовки будет получена качественная и безопасная отопительная конструкция. При этом заниматься данными работами может человек, у которого вовсе не имеется какого-либо опыта в создании конструкции 3 на 3 кирпича.

Также к положительным результатам использования качественной и правильной порядовки можно отнести оперативность выполнения всех работ и великолепную эффективность всех затраченных усилий. Как правило, созданием порядовки занимаются строители либо перед непосредственным формированием печи, либо уже в процессе. В специальном документе должно четко и понятно прописываться абсолютно любое действие, а также должны указываться, какие материалы используются в процессе работы.

Обычно порядовки являются понятными схемами, в которых имеются простые и логичные объяснения, поэтому пользоваться ими очень легко. Осуществлять строительство может каждый, независимо от опыта и умений.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

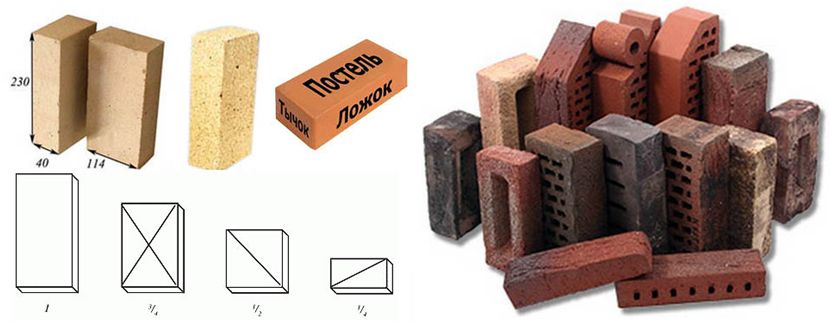

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Цемента;
Извести;
Глины;
Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Принцип действия

В подовой печи высокий КПД при минимальном расходе топлива Работа подовой печи отличается от классической. Основное свойство таких изделий – высокий КПД при минимальных тратах топлива. Прогорание распределяется равномерно. Благодаря поступающему через дверцу топки воздуху происходит достаточное окисление дров, повышающие качество их сгорания и уровень выделения тепла.

Закладка дров осуществляется на нижнем уровне в загрузочной камере. Затем в рабочей зоне происходит процесс горения. С верхнего уровня отводятся газы и происходит теплообмен.

Для поддержания высоких температур (около 400°С) корпус печи делают из нержавеющей шлифованной стали. Выкладку изготавливают из шамотного кирпича или другого огнестойкого материала.

Как построить печь длительного горения

Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.

Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.

В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.

Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал

Обратите внимание, что печные работы требуют определенных навыков. Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны

Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть

Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.

Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.

Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм. Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах

Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани

Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.

Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.

Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.

От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.

Место для установки печи

Печь располагают так, чтобы было удобно чистить и обслуживать каналы

Отопительное оборудование располагают у внутренних стен помещения, где есть встроенные каналы для отвода дыма. Чаще печь ставят открытым способом, когда все стенки отдают тепловую энергию в кухню. Так удобно проводить осмотры, обслуживание и чистку каналов. Стараются располагать недалеко от входа, чтобы сократить расстояние для переноски топлива.

Нежелательно устанавливать у наружной стены с окнами, при таком расположении затемняется комната, а печь занимает наиболее освещенную площадь. Если конструкция примыкает к одной стене, эта ее сторона не используется для подачи тепла. Между перегородкой и печкой делают промежуток для увеличения эффективности отопления.

Варианты печей

Для дома из кирпича строятся печки разнообразных моделей. Если нет опыта в сооружении таких конструкций, сооружается простая, малогабаритная постройка с варочной панелью. Опытные мастера могут соорудить более сложные варианты, например, модель круглой печи. Популярными доступными конструкциями считаются «шведка», «голландка» и варочная печь из кирпича.

Другие распространенные виды устройств для отопления и приготовления пищи на дровах:

Т-образная модель с чугунной плитой. Размеры сооружения внушительны, поэтому его стоит установить посередине большой комнаты. Такая конструкция может быть угловая, встроенная между стенами трех комнат.
Компактная, малогабаритная постройка, в которую встроена варочная плита. Сооружение отапливает небольшую площадь, поэтому часто возводится на дачах. Кроме обогрева, на устройстве можно готовить еду.
Каркасная отопительно-варочная с сушилкой. Здесь встроена жаровая камера, где, кроме привычного приготовления блюд, выпекают изделия из теста. Над варочной панелью располагается сушилка, где сушат фрукты и овощи.
Оригинальная отопительно-варочная печь с камином. Устанавливается посредине дома и разделена на отдельные секции: каминная топка располагается в гостиной либо спальне, варочная панель — на кухне. Глухая стенка строения тоже может обогреть малогабаритное помещение. Также устройство используется как печь-камин.

Характеристика и описание других видов

Более современным вариантом считаются отопительно-варочные печи с водяным контуром. Такие конструкции, благодаря совмещению с контуром водяного отопления, способны полностью обогревать жилище. Сооружение имеет характеристики твердотопливного котла и обыкновенной печи, где, кроме обогрева, готовят пищу. На даче предпочтительна металлическая модель плиты, потому что кирпичное сооружение из-за периодического использования разрушается.

Хорошо зарекомендовала себя печь длительного горения с варочной поверхностью, где одной закладки дров достаточно на 12 часов обогрева помещения. Удобным вариантом для дачи является печь Бренеран с теплообменником и отдельно встроенным воздуховодом, работающая по принципу газогенерации. Способна отапливать помещения разных габаритов. Еще популярна модель металлической отопительно-варочной плиты — «Комбат 150», которая при правильной эксплуатации обогревает площадь до 150 м³. Кроме того, в конструкции предусмотрен варочный настил, на котором готовят пищу.

Отопительная печь с нижним обогревом размером 1290×1020 мм

Отопительная печь имеет размеры, мм: 1290x1020x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

кирпич красный — 800 шт.,
кирпич огнеупорный — 90 шт.,
глина красная — 28 ведер,
глина огнеупорная — 2,5 ведра,
песок — 16 ведер,
дверка топочная — 250×210 мм,
дверка поддувальная — 140×250 мм,
задвижка дымовая — 130×250 мм,
решетка колосниковая — 380×250 мм,
дверки прочистные размером 130×140 мм — 12 шт.,
предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 30 ч, для приготовления раствора и для подноски материала дополнительно потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 6,2 кВт (5300 ккал/ч), а при двухразовой топке — 7,5 кВт (6500 ккал/ч). Печь рассчитана для отопления помещения площадью 65—70 м².

На рис. 10 приведены разрезы отопительной печи и порядовки. Кладку печи проводят согласно порядовкам, строго соблюдая правила перевязки швов. Перед началом кладки нужно хорошо разобраться в чертержах.

Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм а — фасад; 6 — разрез А—А, Б—Б; в — кладка 1—10 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм г — разрезы Д—Д, Е—Е, В—В; д — кладка 11—20 рядовРис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм е — разрез Г—Г; ж — кладка 21 —35 рядов

Укладка кирпича

Виды укладки кирпича и перевязка

На рисунке буквами обозначены:

укладка кирпича на постель;
укладка кирпича на ребро (ложок);
укладка кирпича на тычок;
правильная перевязка швов.

Также принято различать кладку по толщине, варианты показаны на рисунке.

Толщина кирпичной кладки

На рисунке буквами обозначены:

кладка в четверть (кирпичи ложатся на ложок);
кладка в полкирпича (постелью);
в две четверти (в полкирпича, но кирпичи укладываются на ложок);
в три четверти (ряд на ложок и ряд на постель);
в три четверти (ряды ложок и постель чередуются);
в кирпич.

Кроме приведенных выше вариантов возможны еще и другие, но как понятно толщина кирпича стены определяется размерами кирпича, т. е более подробно:

если толщина стены равна ширине ложка или тычка, такая кладка читается в четверть;
толщина равна ширине постели — в полкирпича;
длине постели — в кирпич.

Дальше идут кратные и составные размеры — в два, три, четыре кирпича, в два кирпича с четвертью или с половиной и т. п.

Также кладку различают по виду швов (надо отметить, при кладке печей стараются добиться их минимального размера буквально в несколько миллиметров, в отличие от обычной кладки). Виды швов приведены на рисунке ниже.

Варианты выполнения швов кладки

На рисунке показаны следующие варианты швов:

Впустошовку — кладочный раствор не заполняет швы на глубину 5-10 миллиметров. Такие швы используются, если печь будет оштукатуриваться в дальнейшем, тогда часть штукатурного раствора заполняет образовавшиеся пазы и таким образом обеспечивается более крепкое сцепление с поверхностью.
Вподрезку — шов заполняется полностью, лишний раствор удаляется мастерком (подрезается)
В выпуклую расшивку — после подрезки специальным инструментом расшивкой шву придается особый профиль с декоративной целью.
Вогнутая расшивка — то же самое, но профиль не выступает за контур стены, а наоборот углубляется в нее (на фото в начале статьи показан вариант с такими швами)

Расшивка швов специальным инструментом

Теперь, когда мы разобрались с теорией, лучше на примере более подробно разобраться с вопросом — кирпичная отопительная печь порядовка. Для начала можете посмотреть видео в этой статье, затем рассмотрим две конструкции.

Основные этапы создания конструкции 3 на 3

Общие параметры строительства являются одинаковыми, поэтому можно выделить следующие основные элементы и пункты порядовки:

Первый ряд должен быть создан особенно точно и правильно, поскольку от него зависит общий результат всей проведенной работы. Если он будет сделан неправильно, то можно ожидать недолгого срока службы всей конструкции или низкой надежности отопительной системы. Количество кирпичей, которые будут использоваться в этом ряду, полностью зависит от заранее выбранного размера и особенностей печи.
На первый ряд в нужном месте устанавливается дверца поддувала, причем она должна быть смонтирована грамотно и надежно

Важно, чтобы во время использования печки дверца закрывалась наглухо и герметично. Далее кладка в соответствии с порядовкой предполагает создание второго ряда конструкции, который полностью повторяет первый

При этом важно постоянно пользоваться уровнем и отвесом, особенно в углах сооружения, чтобы не допустить перекосов или иных ошибок.
Третий ряд при создании должен формироваться при регулярном изучении тех данных, которые содержатся в порядовке. Не допускаются отклонения или нововведения, поскольку это может привести к плачевным результатам. Третий ряд должен учитывать поддувало, причем кирпичи, которые будут примыкать к нему, должны быть стесаны с обеих сторон. Также важно убедиться, чтобы высота полученного ряда была равна высоте используемой в будущем дверцы.

Четвертый ряд из кирпича должен укладываться только с левой стороны печи. Первоначально нужно установить дверь, которая открывает зольник, причем этот элемент должен иметься в конструкции в обязательном порядке, поскольку без него нормального функционирования устройства не получится. Далее кладка ряда должна продолжаться по порядовке, при этом необходимо перекрыть поддувальную дверцу во время процесса. Далее в месте, которое располагается над зольником, нужно сформировать квадратное отверстие, сделать это можно с помощью складывания кирпичей.
В пятом ряду кладки важно предусмотреть сужение специального отверстия, предназначенного для зольника. Все остальные этапы работы очень похожи на процесс создания четвертого ряда.

Шестой ряд печи нужно создавать с применением огнеупорного кирпича. На схеме определить этот момент очень легко, поскольку в местах, где должен быть этот строительный материал, имеется соответствующая штриховка. Поэтому никаких проблем с неправильно выбранным кирпичом возникнуть не должно. В месте, где будет располагаться колосниковая решетка, важно скалывать кирпичи, поскольку в этом случае получится эффективная отопительная конструкция, в которую можно будет легко и без проблем укладывать на решетку используемое топливо при обогреве помещений. Опорой для самой решетки должен выступать пятый ряд печи.

Между колосниковой решеткой и шестым рядом должен оставаться специальный зазор, размер которого должен быть равен примерно 12 мм. Он заполняется сыпучими материалами, в качестве которых обычно выступает песок. Зазор обеспечивает создание компенсации при расширении металлической решетки под действием высоких температур.

Канал в печке, созданный ранее, должен перекрыться, что приводит к образованию трех новых каналов. На этом же этапе кладка предполагает установку топочной дверцы, для которой опорой выступает шестой ряд.
Последующие два ряда – восьмой и девятый, создаются таким же образом, что и предыдущий. Высота девятого ряда должна быть равна высоте топочной дверцы. Кирпичи, закрывающие перегородку топочной, должны быть стесаны с обеих сторон. В этом случае газы будут легко переходить из топки в каналы.
Десятый ряд должен создаваться из огнеупорного кирпича. Все элементы должны располагаться вертикально, причем именно здесь важно много внимания уделить измерению, поскольку необходимо добиться идеальной ровности ряда. На него может укладываться варочная панель, если предполагается создание такой печки, которая будет не только средством для обогрева, но и для приготовления пищи. Здесь же должна перекрываться топочная дверь, после чего остается лишь 2 канала с квадратным сечением.
