Отопительная печь из кирпича своими руками: 10 инструкций для разных размеров

Домашняя шведка

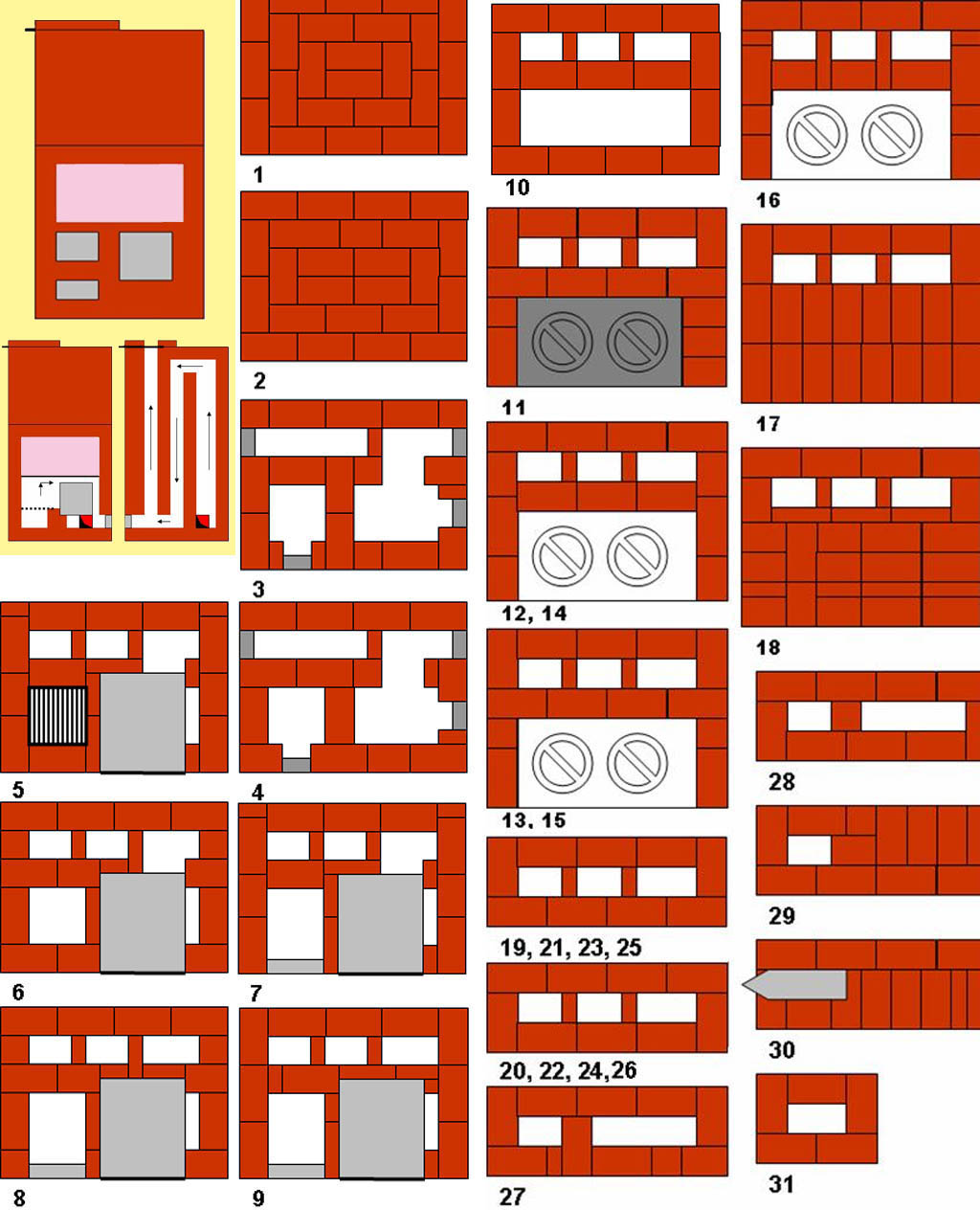

Порядовка шведской печи

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):

Кирпич керамический полнотелый М150 – 570 шт.
Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
Стальной уголок 40х40 – 1,7 м.
Стальная полоса 50х5 – 0,65 м.
Лист кровельного железа предтопочный – 1 шт.
Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.

Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.

Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.

Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.

Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.

Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.

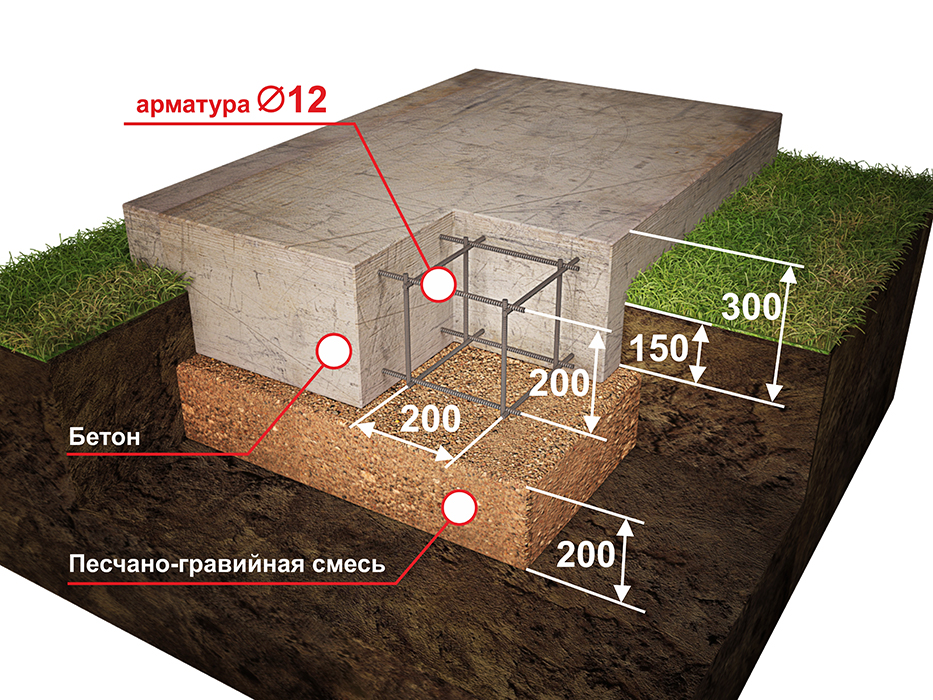

Устройство фундамента под шведскую печь

О фундаменте под шведку

Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.

Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи

Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно

Кирпичная отопительно-варочная печь — основные характеристики

Отопительно варочные печи из кирпича это многофункциональные приборы, основное предназначение которых заключается в отоплении частных домов, приготовления пищи, сушки фруктов и овощей, выпечки хлеба и хлебобулочных изделий, просушивания вещей.

Печи используют все виды твердого топлива. Конструкция печи обеспечивает горение в нескольких режимах – быстрое горение топлива, длительное горение, тление.

Для приготовления пищи предусмотрено несколько рабочих поверхностей – кухонная плита, варочная поверхность, духовой шкаф, сушильная ниша, лежанка. В зависимости от проекта модели могут применяться одна или несколько видов рабочих поверхностей.

Металлические детали печи изготавливаются в основном из чугуна. Чугунное литье это варочные поверхности, колосники, большие и малые дверки. Вертлюги, задвижки, смотровые лючки и духовка, жарочный шкаф обычно изготавливаются из стали.

Кладка топки и свода делается из полнотелого шамотного кирпича. Соединительный раствор для топки и свода делается из жаростойкой глины. Основание, подувало, лицевая кладка, и кладка дымоходов выполняется из красного полнотелого кирпича. Раствор для этих элементов делается из специальной глины.

В большинстве конструкций предусмотрено два вида дымохода – прямой канал для растопки и использования в летний период и так называемый «зимний» ход для отопления помещения. Цикл топки осуществляется в несколько этапов – розжиг, начальный этап горения, период основной топки, тление. Нагрев помещения происходит на начальном этапе за счет варочной поверхности и духовки. В дальнейшем, когда топливо разгорится лучше при переключении дымохода на отопительные каналы, происходит нагрев стенок печи и дальше помещение нагревается уже от них.

Где поставить?

Чтобы обогрев помещения был качественным, а при эксплуатации не возникло угрозы пожара, важно правильно выбрать месторасположения конструкции. Если дом маленький, печку стоит соединить с углом, в котором перекрещиваются стены нескольких отдельных комнат

Важно удобно расположить дверцу топки, чтобы при закладке дров по дому распространялось меньше мусора. Отопительно-варочная печь с духовкой должна располагаться плитой в кухню, в противном случае во время приготовления пищи будет неудобно перемещаться в другую комнату с кастрюльками и сковородками.

Порядовка печи выкладывается на отдельный, не связанный с основным, фундамент, потому что усадка основы происходит неравномерно, из-за чего конструкция печи может преждевременно разрушиться. Дымоход печки размещается между балками перекрытия. Для обеспечения пожаробезопасности, деревянные балки изолируются жароустойчивыми материалами, а возле топки, куда закладываются дрова, необходимо оборудовать невозгораемую площадку, например, из керамической плитки.

Нестандартные модификации

Печи бывают нестандартных конструкций. Для их обустройства в обязательном порядке требуется составление чертежа. Сегодня можно построить отопительный прибор длительного горения. По своей конструкции они бывают камерными и шахтными.

Варочная печь с большой каминной дверцей:

Шахтные рекомендуется строить только для отопления помещений. Камерные же конструкции обладают двухступенчатым сгоранием топлива. В отличие от шахтных, предел регулировки мощности в несколько раз ниже. Но после обустройства варочной панели коэффициент полезного действия не уменьшается.

В домах можно построить еще один нестандартный вариант — медленного принципа действия. Они будут выполнять только функцию варки. Их часто используют туристы во время похода. Рядом с ней можно согреться, но печь неспособна обогреть большое помещение.

Представленные мини-печи отличаются небольшим весом, удобным и быстрым розжигом топлива. Для работы можно использовать и сырые дрова. На рынке представлены конструкции современного и советского образца. Последние модификации работают исключительно на сухом горючем. Пользователи смогут готовить первые блюда на основе концентрата.

Печь в садоводстве:

«Буслаевская» печь: проекты

проекты домов с печкойДля укладки потребуются такие материалы:

дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
огнеупор – 43 штуки;
полнотелый кирпич – 382 штуки;
духовка-шкаф 28х33х50 сантиметра;
чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
решетка – колосник 30х20 сантиметров;
уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
сталь – кусок 0,3х0,28 метра;
полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

Полный ряд.
Дверца поддувала.
Проем окна для прочистки.
Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
Установка ДШ.
Укладка огнеупора на ребро вокруг ДШ.
Укладка по схеме.
Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
Оканчиваются чистки, вмуровывается крепежная проволока.
Укладывается колпак.
Монтаж перекрытия ВК, при этом вытяжки остаются.
Выкладываются печурки по схеме.
Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
Кладка выступов.
Выполняется дублирование выступов и монтаж уголка.
Дымоход БП перекрывается аналогично 19 ряду.
Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
Создается дымоход с разделками, на этом и последующих рядах.

Отопительно варочная печь своими руками — ничего сложного

Уже не одно столетие люди используют отопительно-варочные печи для дома, которые делают своими руками. Владельцы частных домовладений и загородных дачных построек часто устанавливают такие конструкции, обеспечивая себе комфортное проживание в холодные дни: благодаря своей функциональности они сегодня по-прежнему актуальны.

Даже, когда в доме имеется газовая или электрическая система отопления, в прохладные весенние или осенние дни не имеет смысла ею пользоваться – ведь можно протопить кирпичную отопительную печь и тем самым обогреть жилые помещения. К работе следует подойти со всей ответственностью, поскольку отопительно-варочная печь своими руками строится на не одно десятилетие.

Исправить некачественную кладку практически невозможно. При обнаружении ошибки конструкцию придется разбирать до неправильно уложенного ряда кирпичей, а когда раствор уже застыл, это непросто. Печи отопительные с варочной поверхностью можно сделать как для одноэтажного дома, так и для здания в два этажа (прочитайте: «Отопительная печь на два этажа «). Они отличаются только количеством рядов кирпичей в порядовке. В статье описывается создание отопительно-варочной печи, изображенной на фото, для двухэтажной постройки.

Достоинства и недостатки

Прежде чем определяться с вопросом, как правильно класть шведку из кирпича, необходимо оценить все ее преимущества и проблемные места.

Специалисты выделяют такие достоинства:

компактность – площадь основания до 1 кв. м и высота не более 2 м;
возможность использования как для отопления, так и при приготовлении пищи, отдыха, для просушивания вещей;
прекрасные показатели эффективности – высокие КПД и теплоотдача;
простота конструкции;
декоративная функция украшения помещения;
возможность регулирования режимов отопления;
оперативность разогрева;
простота в обслуживании и нечастая укладка топлива.

Эффективное применение шведки возможно только при регулярном топочном процессе. Если помещение обогревается не слишком часто, то необходимо просушивать ее.

Оптимальной площадью отапливаемого помещения считается 40 кв. м. При кладке печи нужно использовать качественное сырье, а дверь камеры для топки должна быть обязательно литой.

Классификация

Как правило, щиток работает от горячих газов, выделяемых варочной плитой печи. Но в некоторых случаях в него можно встроить индивидуальную топку.

В итоге получается конструкция, в которой теплооборот никак не зависит от плиты.

По толщине стенок

Щитки бывают таких типов:

с толстыми стенами (уложены в полкирпича);
с тонкими стенами (уложены в ¼ часть кирпича).

Вариант с толстыми стенами выгоден в плане низкой возгораемости и в том случае, если предполагается долговременная работа плиты.

Второй вариант требует более четкого соблюдения правил пожарной безопасности, т. к. конструкция нагревается не частично, а полностью. Кроме того, эти щитки укладывают на гидроизолированный фундамент. А если их решают украшать изразцами, то делать это необходимо в процессе возведения. Такие печи обязательно оснащают металлической оболочкой – кожухом.

Отопительный щиток должен быть по-разному налажен на работу в летнее и зимнее время. Это позволяет в жару пользоваться только варочной поверхностью буржуйки, не нагревая стены, а зимой добиваться максимально возможного обогрева. Принцип действия выглядит так: в летнем варианте посредством задвижки перекрываются ходы для дыма, в результате чего нагревается только плита, а в зимнем задвижка отодвигается, что дает толчок к обогреву всей поверхности щитка.

По конструкции

Также щитки в зависимости от конструкции и особенностей монтажа могут быть:

Колпакового типа. Этот агрегат состоит из 2 вертикальных кирпичных поверхностей, соединенных каналами. Попадая внутрь специального колпака, нагретый воздух задерживается там и эффективно обогревает помещение.
Канального типа. Предполагает эксплуатацию извилистого дымохода с металлической трубой одинакового диаметра. В этом случае обязательно устанавливают перемычки, не дающие нагреваться всей поверхности в летнее время.

В основном щитки имеют прямую конфигурацию, но иногда могут быть и угловыми.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

В открывшемся грунте копается котлован, глубиной в 400-500 мм.
На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ? 120 мм
Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

Залитый фундамент под кладку кирпичной печки

Полностью готовый фундамент (через 3 ? 4 недели) покрывается рубероидом для создания слоя гидроизоляции. Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Этапы проведения работ

Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.

Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.

Строительство фундамента

Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.

Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.

Кладка щитка без автономной топки

1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды укладывают, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала

Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
В 10, 18 и 24-м рядах не забывают поставить задвижку справа.

На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с автономной топкой

Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.

После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.

https://youtube.com/watch?v=nj24EqaYTEw

4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.

Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.

Железные варочные и отопительно-варочные печки имеют одно несомненное преимущество — компактность. Подобный агрегат не будет занимать много места в вашем доме либо на даче. Дабы повысить эффективность стальных и чугунных печей, используется кирпичный отопительный щиток.

Последовательность действий

После того как выбрали модель для воплощения, нашли и рассмотрели ее порядовку, прикинули куда поставить, можно приступать к практическим действиям. Начинать нужно с фундамента. Его делают одновременно с фундаментом для дома. Размеры: на 30 см больше во все стороны, чем габариты печи. Если дом построен, а фундамента под печь нет, придется разбирать пол и заливать. Ставить на доски, даже очень толстые, даже на самые мощные лаги, смысла нет: древесина портится за несколько лет, начинает проседать, прогибаться, печь ведет, она трескается. В общем, понятно: капитальное основание под кирпичную печь делаем обязательно.

Фундамент для кирпичной печи обязателен

Фундамент под печь (любого типа) делают несвязным: он не должен иметь контакта с основанием для стен. Между ними должно быть расстояние не менее 5 см, которое заполняют слоем теплоизолятора. Разделенные фундаменты дают возможность дому и печи осаживаться независимо друг от друга. Процессы проходят аналогичные, но разной величины и интенсивности и при наличии контакта может перекосить или дом, или печь, а может и то и другое.

Чтобы уменьшить потери тепла от печи в грунт, желательно на фундамент уложить теплоизоляцию. Например, такая последовательность. Лист картона из минеральных волокон (картон из базальтовых волокон), поверх — слой фольги или металлизированного утеплителя или лист жести, оцинковки, металла. Затем снова листовой утеплитель и снова лист металла. Поверх — вымоченный в глиняном молоке войлок. На высохший войлок уже начинают класть печь. Такая теплоизоляция гарантирует отсутствие потерь тепла в грунт даже в северных регионах.

Печное литье подбираете по размерам

Печное литье подбираете в соответствии с размерами и спецификацией. Варочная панель, лучше чугунная, толщиной 4-6мм со съемными кольцами. Снова-таки по размерам. Потребуется еще некоторое количество теплоизолятора: печное литье ставится не вплотную к кирпичной кладке. Остается зазор в 5 мм, который служит для компенсации температурного расширения. Этот зазор и заполняется теплоизолятором. Раньше для этих целей использовали асбестовый шнур. Им обматывали раму литья. Но асбест сегодня не рекомендован к применению: вреден для здоровья. Можно использовать картон или рулонный утеплитель из минеральных волокон. Но брать нужно базальтовый утеплитель с температурой использования от 1200оС и выше, а не из стекловаты, которая выносит не более 350оС, после чего спекается и теряет свои свойства. Можно любой другой материал с аналогичными характеристиками.

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Собственно, материалы все. Далее идет кладка отопительно-варочной печи своими руками. Уложив на готовый отстоявшийся фундамент теплоизоляцию (можно все это заменить двумя слоями рубероида, но потери тепла могут быть значительными. Затем начинают складывать ряды, как указано на схеме. Каждый ряд укладывается с перевязкой — швы одного ряда перекрываются кирпичами другого. В некоторых местах кирпичи нужно подпиливать, вырезать по форме. Чаще всего в местах установки литья: дверцы, вьюшки, задвижки и т.д.

Швы делают одинаковой толщины. В идеале — 5 мм. Допустимы колебания на 1 мм в обе стороны, но лучше подобрать раствор так, чтобы получалось именно 5 мм. Каждый ряд проверяют на вертикальность и горизонтальность, строго отслеживают углы. Исправляются даже незначительные отклонения, иначе к верху печь куда-то «уйдет». Лишний раствор снимают, кирпич очищают. В некоторых случаях советуют кирпич мочить, в некоторых нет. Всем известный печник Кузнецов, опыту которого можно доверять, говорит, что для кладки печи на глиняно-песчаный раствор влаги в кирпиче достаточно: глина должна во время сушки высохнуть, а не схватиться, как цемент. Как делать будете вы — ваш выбор.

Вот и все. Остался единственный нюанс, которым часто пренебрегают: перед тем, как класть на раствор, соберите конструкцию «на сухую». Просто выкладывайте ряды, подбирая кирпич, укладывая его на место, поставьте литье, посмотрите, как оно станет. На этом этапе вы многое поймете. Не считайте его лишним.

Плюсы отопительно варочных печей из кирпича

При постройке отопительно-варочных печей используются красный и огнеупорный полнотелые кирпичи. Первый делает постройку долговечной, второй обеспечивает жаростойкие качества постройки – это главные преимущества таких конструкций. А если разобраться, то перечень положительных качеств может выглядеть так:

Долговечность – правильно сложенная печь безупречно проработает 45-50 лет;
Шамотный кирпич отлично сохраняет тепло – после обычной топки такая конструкция будет поддерживать температуру еще 14-16 часов;
Варочная поверхность позволяет готовить круглый год, с минимальными затратами, при этом даже в самую жару летом при приготовлении на печи температура в помещении будет стабильной;
Чтобы отопить дом не требуется большого количества дров, к тому же топить можно и другими видами топлива подойдут и уголь, и антрацит, и торфяные брикеты, и пелеты.

Кирпичная печь с варочной плитой

Особенностью этого вида кирпичных печей выступает огромное количество проектов предназначенных для постройки в жилых помещениях. Основными критериями выбора проекта выступает тепловая мощность — способность прибора обеспечить обогрев всего помещения и возможность приготовления горячей пищи. Тепловая мощность прибора подбирается в соответствии с площадью здания, в котором она будет устанавливаться. А набор функциональных качеств подбирается в зависимости от пожеланий заказчика.

Так для приготовления простых блюд, не требующих большой тепловой обработки, применяется варочная плита из сплошной чугунной плиты толщиной 8-10 мм. Для быстрого приготовления используется варочная плита с конфоркой из концентрических чугунных колец. Для одновременного приготовления нескольких блюд устанавливается варочная плита с двумя конфорками разного размера. Ну а для приготовления нескольких блюд одновременно или для готовки на большую семью варочная поверхность делается составной — из нескольких варочных плит.

Отопительно варочные печи из кирпича могут дополняться и другими элементами, повышающими уровень комфорта. Так, для большого дома это может бить дополнительно установленная лежанка, сушилка и духовка. Для двухэтажных домов подойдет двухэтажная печь или печь-камин с дверкой из жаростойкого стекла.

При выборе отопительно-варочной печи стоит обратить внимание на следующие моменты, влияющие на технические характеристики:

Реальные размеры постройки – от этого зависит, сможет ли печка поместиться в помещении, и будут ли выполнены все противопожарные правила в здании;
Расположение устройства – необходимо помнить, что некоторые проекты сконструированы таким образом, что основная теплоотдача приходится на боковые или на заднюю стенку. Именно от этого и будет зависеть ориентация устройства относительно стен комнат здания.
Форма печи. От этого параметра зависит насколько рационально будет использовано внутреннее пространство здания. Печи по своей форме могут быть прямоугольными, квадратными, Т-образными и даже скругленными.

Подбор кирпичей и отопительных элементов

Для возведения ходов и нагреваемых элементов печи используется кирпич огнеупорный. Обыкновенный кирпич применяется для обустройства частей, не подверженных воздействию высоких температур. Размеры кирпича любого типа составляют 250 мм в длину, 120 – в ширину и 65 – в высоту. При необходимости, кирпичные блоки разбивают.

Так, различают трехчетвертной кирпич, длина которого составляет 3/4 целого, и половинчатый – с длиной, урезанной в два раза. Совсем небольшие кусочки кирпича, равные 1/4 целого, называются четвертными. Рубка материала осуществляется с помощью острого стального ножа и стукальца – обрезка металлической трубы. Для сооружения печи понадобятся и металлические элементы, в том числе:

дверка для топки, дверка для поддувала и дверка для прочистки ходов;
задвижка вьюшечника;
колосник.

Все перечисленные детали должны быть сопоставимы с размерами кирпичных блоков. Гидроизоляция печи осуществляется с применением рубероида. Длина листов этого материала зависит от того, какие размеры будет иметь конструкция. Этим фактором определяется и количество кирпичей. Обычно количество нужных строительных материалов указывается в документации к проекту или рассчитывается в индивидуальном порядке. Зная количество рядов, размеры кирпича и габариты печи, делается это просто.
