Печь шведка с лежанкой

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

  1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
  2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
  3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
  4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.


На фото изображена русская печка, но принцип размещения аналогичен — в перегородке между комнатами

Немного истории

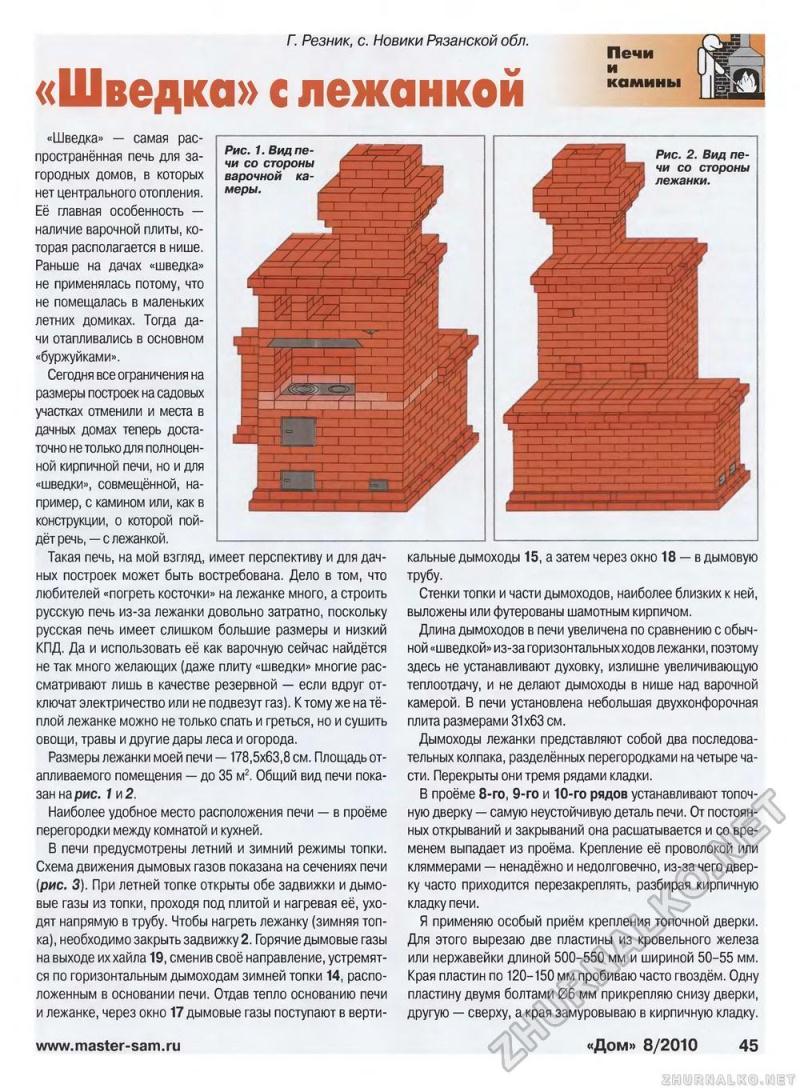

Печь Шведку с лежанкой, придумал Г. Резник, проживающий под Рязанью в селе Новики. Журнал «Дом», в 8 выпуске 2010 года рассказал о его разработке. И впервые опубликовал ее порядовку. В качестве основы своей конструкции автор использовал схему «Голландки».

Эта статья мгновенно привлекла к себе внимание профессиональных строителей печей и домашних мастеров, которые занимались поиском подходящей конструкции. Так как не во всех регионах и деревнях есть возможность провести в дом газ, а электричество дорогое, то новые отопительно-варочные разработки всегда были востребованы

За эти годы конструкция себя хорошо зарекомендовала и стала очень популярна в народе. Вырезка той самой публикации:



Эксплуатация печи


Дымоход необходимо чистить регулярно, чтобы не возникало обратной тяги

Главная особенность шведки – «тихоходная» тяга. Агрегат рассчитан на медленное сгорание топлива. При интенсивном горении тонкостенный корпус перегревается, а это вызывает повреждения швов и быстрый износ. Топить шведку легковоспламеняющимися материалами, как солома или легкий хворост, нельзя.

Следует выполнять и другие рекомендации:

  • После простоя печку нельзя растапливать на полную мощность. Выполняют не менее 3–4 прогонов.
  • Зольную камеру каждый день очищают от пепла и золы. Чистят колосник и освобождают топку от остатков несгоревшего топлива.
  • 1 раз в год обязательно прочищают дымоход. Лучше всего это делать осенью перед началом отопительного сезона.
  • 1 раз в 3–4 года осматривают топки, зольник, камин, если есть. При обнаружении поврежденных кирпичей или швов необходимо заменить их или обновить кладочный раствор.

Несомненное преимущество печного отопления по сравнению с водяным – высокая экономичность. Шведку топят углем, дровами, пеллетами, что обходится намного дешевле. При небольших размерах дачи конструкции достаточно для обогрева.

Шведка с лежанкой, как создать?

Печь с лежанкой используется в домах, жилая площадь которых составляет 25-40 кв. м. Такие печи строят там, где климатические условия требуют наличия большого количества тепла в помещениях.

Лежанка шведки имеет достаточные размеры для того, чтобы на ней мог спать человек со средним ростом. Конструкция печки состоит из:

  • вьюшки;
  • задвижки летнего хода;
  • противопожарной разделки;
  • варочной плиты;
  • колосниковой решетки;
  • топочной, поддувальной и прочистной дверок;
  • стального крепежа;
  • варочной ниши;
  • печурки;
  • расширительной камеры;
  • колпаков;
  • каналов зимнего хода (вертикальных, горизонтальных);
  • вентиляционной дверцы;
  • входа и выхода для дымовых газов из дымооборота в дымник;
  • хайла;
  • байпаса;
  • термокомпенсационных зазоров.

Чтобы создать печку с лежанкой, надо подготовить шамотный кирпич (Ш8, 200 шт.) и красный полнотелый (М200, 600 шт.), мергель (150 кг), песок (подойдет как кварцевый, так и горный) в количестве, достаточном для замешивания раствора до состояния густой сметаны. Также нужно подготовить стальные полосы и уголки (по 5 (50×5 мм) и 0,8 м (шестидесятки) соответственно).

Фурнитура:

  • чугунная плита стандартных размеров (710×410 мм);
  • дверцы (поддувальная и топочная по 140×250 и 210×250 мм соответственно);
  • колосниковая решетка (необходимый размер составляет 250×400 мм).

Задвижки:

  • прочистные (5 шт. размером 70×130 мм);
  • дымовые (летнего хода/лежаночная, вьюшка размером по 130×260 мм).

Печь с лежанкой строится без духовки. То тепло, которое могло направляться в духовку, проникает в лежанку. Дожигание топлива происходит за счет наличия колпаков.

Благодаря лежанке печка подходит для местностей, которые характеризуются континентальным климатом и сильными морозами. Сооружение такого типа больше пригодно для сухого, чем для влажного климата, поэтому его можно рассматривать как русско-азиатский вариант шведки.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Указания по ведению работ

В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:

  1. Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
  2. На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
  3. Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
  4. Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
  5. Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
  6. Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.

Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.

Изготовление фундамента

Любое строительство тяжелого сооружения, всегда начинается с заливки фундамента. Но если дом уже построен, то основание придется создавать в уже рабочем здании. Но при любых обстоятельствах, фундамент дома не должен быть связан с печной конструкцией. От того, насколько большую печь вы задумали сложить, зависит глубина залегания основания. Чем массивнее, тем глубже.

Создание подушки

Прежде чем начать заливать фундамент, необходимо выполнить подготовительные работы. Сначала проводятся разметочные работы. Затем вырывается котлован определенной глубины. Его дно тщательно утрамбовывают. В готовый котлован засыпается песок, немного смоченный водой. Полученный слой также хорошо трамбуют. После уплотнения, толщина получившейся песчаной подушки должна достигать 100–200 мм.

Затем песчаный слой закрывают щебнем. Должен получиться 150 мм слой. Созданная каменная подложка также тщательно утрамбовывается.

Строим опалубку

Чтобы можно было начать заливать раствор, проводится строительство и монтаж опалубки. Боковые стенки изготавливаются из любых деревянных реек. Образовавшиеся зазоры закрываются полиэтиленовой пленкой, которая укрывает опалубку и крепится степлером.

Такую пленку прекрасно заменяет обыкновенный рубероид. Чтобы он не сдвигался, его прибивают скобами. Опалубочная конструкция должна быть поднята над поверхностью почвы, и достигать высоты фундамента. Разрешается выполнять установку опалубки по самому краю котлована.

Заливка бетонного раствора

После установки опалубки, фундамент заливается грубым раствором. В его состав входит:

Толщина заливочного слоя должна превышать 150 мм. После заливки первого слоя, в него вставляются прутья арматуры. Такая вертикальная конструкция будет связующей деталью, при заливке другого цементного раствора.

Легкая бетонная смесь

Вставленную арматуру заливают другим, более легким бетоном. Его слой должен достигать уровня грунта. Полученную смесь тщательно равняют и выжидают несколько часов.

Когда произойдет небольшое отвердение, на поверхность кладется стальная армирующая сетка. Она также заливается бетонной смесью, на толщину опалубочных реек. Полученную стяжку выравнивают и дают высохнуть в течение 28 дней.

Гидроизолирующая поверхность

После полного высыхания стяжки, снимается опалубка. Основа покрывается гидроизоляционным слоем, состоящим из проклеенных слоев рубероида. Только после такой подготовки, можно начать укладку стен печки.

Материалы

Следует учитывать, что важным моментом изготовления печи «шведки» является качественный материал. Чтобы обеспечить долговечное использование печи, необходимы материалы высокого качества. Для установки печи понадобятся следующие материалы:

  • Шамотный кирпич. Данный вид кирпича содержит в себе 80% огнеупорной глины, благодаря чему способен выдерживать нагрузку очень высокой температуры. Конструкция, выполненная из обыкновенного кирпича, при достижении очень высоких температурных показателей может не выдержать, раскрошиться и разрушиться.
  • Глина. Необходим для кладки кирпичей качественный глиняный раствор, который обеспечит надежность и долговечность всей конструкции. Чтобы верно подобрать глину и самостоятельно приготовить из нее раствор, желательно проконсультироваться по данному вопросу с печниками.
  • Металлические детали: заслонки, задвижки, дверцы. Как правило, выполняются из литого чугуна. С помощью декоративных подобных деталей печи можно придать определенный стиль. При кладке следует учитывать, что кирпич и металл обладают различными структурами в плане расширения тепла.
  • Отделочные материалы. Подбираются по желанию и вкусу, учитывая финансовые возможности и стиль помещения. Как правило, используется штукатурка, известь или плитка. Именно завершающий отделочный этап в создании печи придаст всей конструкции законченный вид.

Как устроена и работает печь с лежанкой

В независимости от вида и наполнения конструкции, функционирует она по традиционной для таких печей системе.

  • Все сооружение располагается на крепком фундаменте, с зазором от ближайшей стенки в 20 см.
  • Зона внизу — полая, выполняется из кирпича, впереди оснащена подпечником для доступа внутрь и использования для хранения инвентаря или топлива для печи. Верх выкладывается аркой, которую засыпают песком.
  • Сверху без раствора формируется под и горнило. Последнее делается из кирпичей, которые располагаются под наклоном до 80 мм к устью. Многие хозяева предпочитают формировать дополнительные отсеки, которые отделяются тонкой стеной от горнила — печурки. Они нужны для более быстрого прогрева комнаты и высушивания маленьких вещей.
  • Над этими отсеками выкладывается еще пара кирпичных рядов и формируется топчан. Горнило, над которым он располагается, должно иметь выходное отверстие к устью. Перед ним находится хайло — раструб, который делается с расширением к низу, в него уходит дым в процессе работы печи. Выше строится труба дымоотвода, которая перекрывается задвижкой и вьюшкой.

Внутреннее устройство печи с лежанкой

Как работает

Газы в такой печи движутся не только с помощью естественной тяги, которая создается в дымоходе, но и в силу особенностей процесса горения. Поток дымовых газов в устье встречается с холодным воздухом. При этом их смешения не происходит, дым занимает нижнюю часть проема, воздух — верхнюю. Когда оба потока встречаются — в устье и в загнетке происходит теплообмен.

Процессы в топливнике в то же время проходят по своей схеме. В зону горения поступает нагретый воздух, а дымовые газы выходят через верхнюю зону топки, проходят в устье, хайло и после в дымоходную трубу. При этом продукты сгорания несколько раз оборачиваются в топливнике и дожигаются, обеспечивая максимальную теплоотдачу стенкам печи.

Кладка печи-шведки с плитой своими руками: порядовка

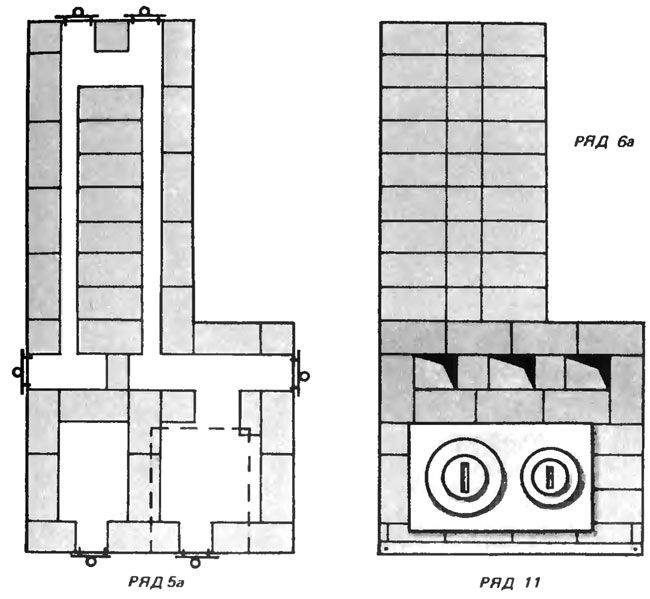

При возведении печи кирпичи укладывают так, как показано на порядовке. Выполнить работу правильно помогут следующие пояснения:

кладка первого ряда

Ряды № 1 и 2 представляют собой подножие печи. Для них характерна увеличенная ширина швов — от 6 до 13 мм. Благодаря этому тело печи будет располагаться как бы на слегка выступающем постаменте. Кирпичи перед нанесением раствора следует в течение 10–15 с ополоснуть водой. Эта процедура поможет избавиться от пыли и обеспечит надёжный контакт с раствором. К сухой пыльной поверхности глиняная смесь прилипает гораздо хуже и кладка получается непрочной, что в условиях высоких тепловых напряжений является недопустимым.

На 2-м ряду необходимо заложить опорные стержни для каминной решётки, которую сразу же следует к ним приварить.

Порядовка: ряд второй

Рядом №3 начинается формирование прочистных каналов, поддувальной камеры, вертикального канала дымооборота и ниши для установки духового шкафа. На тыльной стороне печи формируется каминная топка.

Кладка третьего ряда

Установленные дверцы можно временно подпереть кирпичами, пока крепёжные элементы не будут зафиксированы последующими рядами.

В тыльной части ниши для духовки нужно устроить проход, соединённый с прочистными камерами. С этой целью подрезают угол кирпича, установленного в этом месте.

Ряд №4 идентичен 3-му, только кирпичи укладываются несколько по-иному — обеспечивается перевязка швов.

Ряд четвертый

С 5-го ряда начинается формирование напуска дымового зуба. На этом же ряду устанавливается колосниковая решётка. Жёлтым цветом на порядовке помечен шамотный кирпич

Важно помнить: из-за значительной разницы в коэффициентах температурного расширения швы между керамической и шамотной кладками должны иметь ширину не менее 6 мм

Ряд пятый

Духовку и дверцу топки перед установкой следует обмотать асбестовым шнуром. Он сыграет роль уплотнителя (для дверцы) и одновременно обеспечит металлическим элементам возможность свободно расширяться при нагреве.

В ряду №6 берёт начало стенка между топкой и духовкой, которая состоит из уложенных на ложок (ребро) кирпичей. Уменьшить её толщину до ¼ кирпича нам позволила теплоизоляция духовки в виде обмотки асбестовым шнуром.

Ряд шестой

Ряды № 7, 8 и 9 выкладываются согласно порядовке

Обратите внимание, что в 7-м и 9-м рядах ниши перекрываются стальными полосами. Как уже говорилось, между сталью и кирпичом нужно оставить зазор в 6 мм, заполненный раствором

Порядовка: ряды 7–12

Порядовка: ряды 7–12

Выложив 9-й ряд, нужно дать раствору высохнуть, после чего следует сгладить при помощи болгарки дымовой зуб. Внутренние напуски также рекомендуется сгладить (это несколько повысит КПД), но болгаркой к ним не подобраться — необходимо стёсывать.

В кирпичах ряда №10 необходимо вырезать четверти для установки варочной плиты. Если она имеет рёбра жёсткости, под них вырезаются пазы. Плиту сажают на раствор, но предварительно под неё следует уложить асбестовые полосы.

Ряд десятый

В этом же ряду устанавливается прочистная дверца.

Те части ряда, которые перекрывают дверцу топки и нишу духовки, укрепляются стальными уголками.

В 11-м ряду кирпичи над топкой нужно косо подрезать. Наклонные грани будут отклонять поднимающийся дым в направлении дымохода.

Ряд одиннадцатый

Последующие ряды следует выкладывать согласно схеме

Обратите внимание: в 14-м ряду кирпичи на 25 мм выдвигаются — формируется каминная полка

Ряд четырнадцатый

В 16-м ряду при помощи стальной полосы устраивается перекрытие варочной ниши, а передняя часть этого ряда укрепляется стальным уголком.

Порядовка с 15-го ряда

Уложив в соответствии с порядовкой 17-й и 18-й ряды, приступают к формированию отверстий дымоотводов (ряд №19). При этом кирпич, установленный между печным (вертикальным) и каминным дымоотводящими каналами нужно косо подрезать с двух сторон.

Ряд девятнадцатый

На 19-м, 21-м и 22-м рядах устанавливаются прочистные дверцы.

В рядах № 24 и 25 устанавливаются задвижки.

Ряд двадцать четвертый

В 26-м ряду вертикальный канал объединяется с газоотводом, здесь же устанавливается последняя прочистная дверца, используемая для очистки каналов.

Ряд двадцать шестой

Выложив согласно порядовке 27-й и 28-й ряды, перекрывают все каналы (ряды 29 и 30). Кирпичи в отверстии для дымовой трубы необходимо косо подрезать.

Ряд тридцать первый

В 31-м ряду монтируется общая задвижка дымохода, а с 32-го начинается возведение дымовой трубы.

Ряд тридцать второй

Порядок конструирования печи

Выкладка рассматриваемой печки осуществляется в соответствии с порядовкой. Это, как уже отмечалось, специальная схема, на которой обозначен порядок выкладки каждого ряда конструкции. Существуют стандартные порядовки. При отсутствии навыков выкладки печей настоятельно рекомендуется пользоваться именно одной из стандартных схем.

Грамотно составленная порядовка позволит вам существенно сократить затраты времени и денег на строительство печки. Работа будет выполняться в соответствии с точной и простой для понимания схемой, что позволит добиться максимальной эффективности.

Разобравшись в порядовке печи типа «шведка» до начала строительства, вы сможете выложить агрегат своими силами, не привлекая к работе сторонних мастеров и не тратя деньги на оплату их труда.

В развернутой порядовке дополнительно указывается, какие материалы и на каком этапе работы необходимо использовать.

Изучите предложенную порядовку и дополнительно обратите внимание на следующие моменты:

  • конструкция печи шведка включает в свой состав поддувало. Об этом моменте нужно обязательно помнить в процессе самостоятельного обустройства печки;
  • первый ряд кирпичей должен быть выложен идеально ровно. Любые смещения приведут к появлению разнообразных нарушений, которые негативным образом отразятся на качестве и надежности готового печного агрегата. Для проверки ровности кладки используйте строительный уровень;
  • обязательно должна проверяться правильность выкладки углов – они должны составлять строго 90 градусов. Углы проверяйте с помощью соответствующего инструмента под названием угольник.

Кладка печей своими руками — шведка порядовка

Традиционно печь шведка своими руками собирается из керамического красного кирпича, причем материал, бывший в употреблении, тут категорически не подойдет. А вот шамотный кирпич подойдет для топки.

Кроме того, еще до начала работы придется подготовить такие основные элементы печи, как:

  • поддувало,
  • духовка,
  • топочная конструкция,
  • колосники и задвижки,
  • дверцы под прочистку,
  • а также стальную полоску.

Причем необходимое для работы количество материалов для каждого конкретного случая будет определяться габаритами и вариантом порядовки печи.

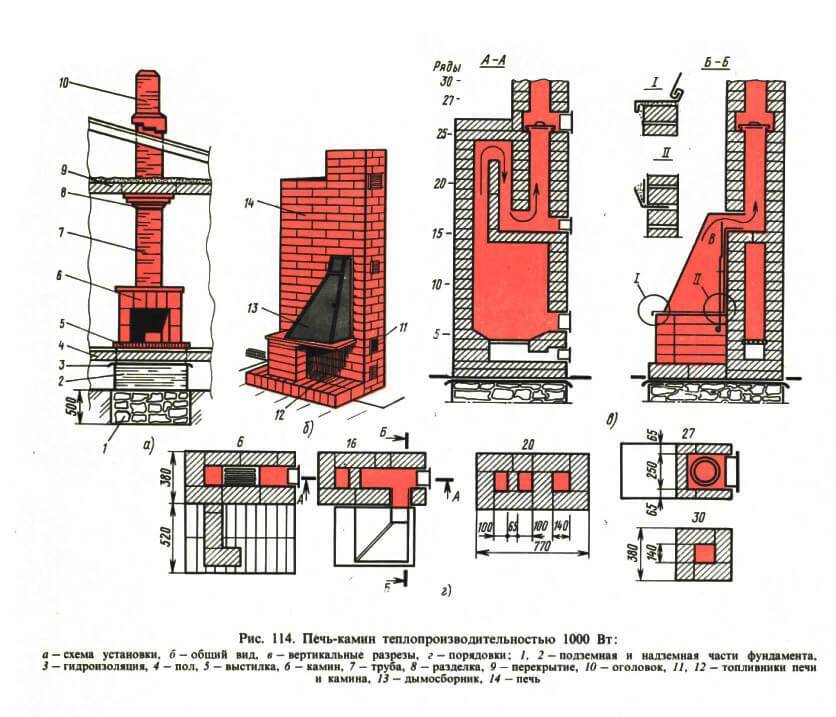

кладка печей шведка В любом случае фундамент должен быть чуть больше габаритов будущей печи. Для него используется бетон, который послойно заливается между битым кирпичом и щебнем. После заливки последнего слоя, в обязательном порядке прокладывается слой гидроизоляции. Только после этого можно начинать выполнение кладки кирпичей порядовки, смотрите чертежи и схемы.

Конструкция печи шведки


Печь-шведка с духовкой и варочной плитой

Прямоугольная кирпичная конструкция, предназначенная для отопления дома. Оборудована варочной поверхностью, которая размещается в нише, в глубине корпуса. Обычно присутствует и духовой шкаф.

По внешнему виду шведка похожа больше на голландку, чем на русскую печь. Большая площадь обогревающей поверхности делает ее эффективной. Обычно агрегат размещают между кухней и жилым помещением, чтобы варочная плита и духовка находились в кухонном пространстве, а плоская отопительная поверхность – в жилой комнате.

Схема печи стандартная. В топке горит топливо, выделяющийся горячий газ, как и нагретый воздух перемещается из топки по дымоходным каналам, распространяя тепло. Основной теплообмен выполняется в колпаковых элементах над сушкой и топкой. Соотношение элементов шведки и дополнительных конструкций – плиты, духовки, обуславливает ее особенности.

  • Духовой шкаф в шведке размещается почти на одном уровне с топкой, имеет большие размеры и выполняется из литого чугуна. При розжиге печи духовка играет роль колпака – помогает дожигу топлива и способствует лучшему выделению тепла. Если открыть духовку, через 3–4 минуты кухня прогреется. Нередко духовой шкаф используют именно в этом качестве.
  • Шведская кирпичная печка оснащается верхней нишей. Она тоже играет роль воздушного колпака. Также ниша служит своего рода сушильной камерой. Здесь можно за 3–4 часа высушить 2–3 комплекта промокшей зимней одежды вместе с обувью.
  • Нижняя ниша составляет 1 целое с варочной плитой. Здесь готовят пищу. Когда отопление прекращают, ниша играет роль термоса. Пища сохраняется теплой и свежей до следующего дня. Чтобы на еду не покушались мыши, нишу закрывают деревянной крышкой.
  • Дымоходные каналы и топка соединяются без хайла – этот элемент удорожает и усложняет конструкцию. Но из-за этого шведка после прекращения отопления быстро остывает. Чтобы удержать тепло, сразу же после окончания топки нужно закрыть вьюшку.

К задней части печи, если она размещается в жилой комнате, можно пристроить полок или лежанку. Полок имеет небольшие размеры – не более 0,7 м в ширину, так что лежать на нем неудобно. Используют его другим образом: устанавливают над полком кровать. Она обогревается теплым воздухом от кирпичного уступа, поэтому спать даже в еще непрогретом доме можно со всеми удобствами. На полке нередко хранят постельное белье, так как здесь ему не грозит сырость.
