Травит_кран_на_газовом_баллоне

Как проверить герметичность?

При проверке герметичности соединения вентиля потребуется закачать в газовый баллон газ под давлением.

Это можно сделать двумя способами:

1. Закачать газ с помощью компрессорного оборудования или автомобильного насоса.
2. Соединить шлангом два баллона, первый из которых пустой (тестируемый), а второй – заполненный газом.

Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

При погружении вентиля в воду желательно закрыть боковой штуцер заглушкой, чтобы вода и содержащиеся в ней взвешенные частицы не попали в запирающий механизм

Если баллон небольшой, то можно погрузить его вентиль в небольшой тазик с водой и посмотреть наличие пузырьков.

После замены запорной арматуры в паспорте газовых баллонов обязательно проставляется соответствующая отметка.

Следует помнить, что описанные выше способы замены отслужившего вентиля применимы только по отношению к металлическим резервуарам. Если у вас композитный баллон для хранения газа, так действовать нельзя из-за возможности повредить колбу и нарушить ее герметичность.

Плотность соединений и отсутствие утечек газа после присоединения редуктора проверяется с помощью мыльной пены, которая губкой наносится на все соединения (вентиль, накидную гайку, корпус редуктора, на соединение редуктора с отходящим шлангом).

Схема пожаробезопасности при работе с газовыми баллонами: (1-Не открывай вентиль резко! Струя газа наэлектризовывает горловину баллона и редуктор, может вызвать из воспламенение и взрыв;2- Не допускай нахождения на рабочем месте более 1 баллона с пропан бутаном; 3-Не реже одного раза в квартал проверяй предохранительный клапан принудительным открыванием; 4- проверка утечки газа )

Верхом неосторожности является проверка герметичности соединений с помощью спичек или электрического разряда.Обычно владельцев газовых баллонов не волнует замена вентиля на пропановом баллоне с последующей проверкой резьбы вентиля на течь, поскольку подобные операции производятся специалистами газозаправочных станций с применением специального оборудования

Сначала, нужно под контролем манометра наполнить тестируемый баллон газом с давлением 1,5-2 атмосферы. После этого на соединение наносится мыльная пена и немного приоткрывается кран. Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

Проверка герметичности

Для выполнения проверки на герметичность запорной арматуры, в сосуд закачивают газ под давлением с использованием компрессора или соединяют шлангом 2 баллона — тестируемый (пустой) и другой заполненный газом. Заполняют тестируемый сосуд газом до 2 атм, контроль проводят по манометру. Наносят мыльную пену на резьбовое соединение и чуть-чуть открывают вентиль. Если мыльные пузыри не появляются, то утечек нет, в противном случае нужно перекрутить вентиль заново и подтянуть гайки.

Проверку выполняют несколько раз подряд, в открытом и закрытом положении, при этом используя новую пену. Проверять герметичность спичкой или зажигалкой категорически запрещено – из-за возгорания и взрыва газовоздушной смеси

Важно знать про опасную ошибку, которую допускают пользователи с левой резьбой редуктора, если по привычке ее подтянуть неправильно, то утечки станут больше

Сколько стоит баллон пропана на 5, 12, 27, 50 литров?

Цена зависит от конкретной местности, в которой проживает заказчик. Сколько стоит пустой баллон пропана в нашем регионе, а также стоимость заправки приведена в следующей таблице:

Объем баллона (литров)	5	12	27	50
Ориентировочная стоимость пустого баллона нового	1080	1380	1500	2250
Стоимость заправленного пропана	1155	1560	1905	3000

*цены указаны ориентировочные в зависимости от завода изготовителя

Цена баллона иногда в несколько раз превышает стоимость содержимого. Но зато многократная заправка позволяет использовать резервуары на протяжении многих лет и даже десятилетий.

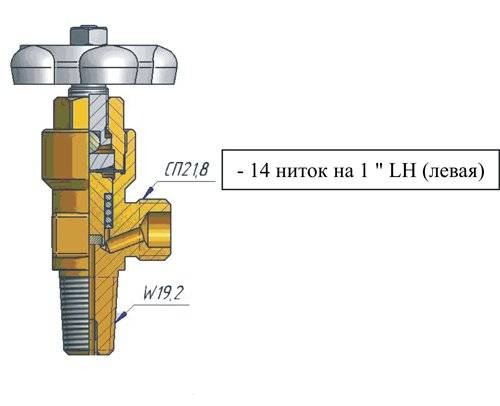

Устройство вентиля газового баллона

Типовой вентиль на газовый баллон состоит из следующих узлов:

• Корпуса вентиля – стальной детали, напоминающей по своей форме тройник. Причем на нижней части корпуса нарезана коническая резьба – под приемное отверстие баллона. В верхней части нарезана резьба цилиндрическая – под накидную гайку, удерживающую шток клапана. На боковом отводе корпуса нарезана цилиндрическая резьба – под заглушку вентиля.
• Запорного элемента – сборного узла, состоящего из: пропускного клапана – детали, регулирующей движения потока сквозь корпус; штока – управляющего элемента, передающего крутящий момент с маховика на клапан.
• Органов управления – маховика, соединенного со штоком клапана с помощью подпружиненной гайки.

Кроме того, вентили для баллонов высокого давления оборудованы уплотняющими прокладками, размещенными между корпусом и накидной гайкой, между гайкой и маховиком, между клапаном и корпусом.

Вентили: а — кислородный, б — ацетиленовый, в — пропан бутановый

Например, вентиль для пропанового баллона работает под давлением в 15 атмосфер. Но и это значение далеко не предельно. Так вентиль баллона с кислородом может выдержать давление в 190-195 атмосфер.

Схема эксплуатации вентиля очень проста: с бокового штуцера корпуса свинчивается заглушка и туда же навинчивается редуктор потребляющей сети; далее, плавным движением, откручивается маховик запорного элемента, который сдвигает клапан и содержимое баллона поступает к потребителю. Для перекрытия потока газа из баллона эту последовательность действий повторяют в обратном порядке.

Как видите, баллонный вентиль не относится к чрезмерно сложным узлам (несмотря на достаточно высокую надежность устройства), а схему эксплуатации этого узла освоит даже ребенок. Некоторые затруднения способна вызвать только процедура замены самого вентиля. Поэтому на этом вопросе мы остановимся более подробно.

Монтаж и замена вентиля на газовом баллоне

Приступая к монтажу запорного узла для баллона со сжиженным газом необходимо помнить о том, что данный элемент будет функционировать в условиях высокого давления. Поэтому все работы по монтажу или замене такого узла следует проводить в строгом соответствии с инструкциями.

Технически поменять вентиль на газовом баллоне достаточно легко – устаревший узел просто вывинчивается из входного отверстия в емкости, как обычный штуцер, а новый запорный элемент ввинчивается на его место. Что дает промокод БК Мелбет? Промокод Melbet — дает стартовый бонус при регистрации до 10 500 рублей. По промокоду можно получить: Спорт-бонус 100%. Для получения приветственного бонуса необходимо пополнить баланс минимум на 100, максимум на 19 500 рублей. Промокод Мелбет на казино вводится при регистрации нового аккаунта. Благодаря ему вы получаете увеличенный бонус на первый депозит, система добавляет 30% к максимальной сумме. Стандартный бонус на первое пополнение счета составляет 7000 рублей, после введения промокода – 9100 рублей

Однако при этом нужно соблюдать особые меры предосторожности

Ведь, повторимся, этот узел находится под давлением (например, на вентиль ацетиленового баллона давят целых 30 атмосфер), следовательно, сам процесс демонтажа и монтажа следует организовывать по такой схеме:

• В самом начале запорный узел вентиля следует перевести в положение «открыто». То есть, выкрутить до упора в крайнее верхнее положение. В итоге остатки содержимого баллона уйдут либо в атмосферу, либо в какую-либо емкость.
• После освобождения баллона от опасного содержимого можно приступать к демонтажу корпуса вентиля из резьбового отверстия в верхней части баллона. Для этих целей можно использовать либо специальный инструмент, либо обычный разводной ключ. При этом необходимо понимать, что вентиль был вкручен очень плотно и, возможно, с использованием жидкого уплотнителя, поэтому, перед демонтажем корпус запорного элемента нужно нагреть строительным феном.
• Удалив старый вентиль из баллона нужно подготовить к монтажу новый запорный узел. То есть, нужно просто нанести на конический штуцер в нижней части корпуса гелеобразный или полимерный уплотнитель. В качестве последнего, чаще всего, используется обычная ФУП лента.
• После подготовки вентиль вкручивается в отверстие на корпусе баллона, вначале, руками, а затем и ключом. Причем в качестве ключа, лучше всего, задействовать особый инструмент — динамометрический ключ, который позволяет регулировать усилие при затягивании. Ведь для стальных корпусов нужно создать момент в 480 Нм, а для латунных – 250 Нм.

Завершив монтаж вентиля, следует нанести сведения о дате операции на паспорт баллона – специальную табличку, вмонтированную в корпус емкости.

Техника безопасности и методика контроля качества монтажа

По завершению процесса монтажа вентиля необходимо проконтролировать качество выполненных работ.

Для этого нужно сделать следующее:

• К боковому штуцеру корпуса подключают шланг от нагнетателя (компрессора).
• Вентиль переводят в положение «открыто» и закачивают в баллон порцию сжатого воздуха. После этого вентиль баллона переводят в положение «закрыто».
• Далее, к боковому штуцеру корпуса подключают манометрический вентиль с ввинченным измерительным прибором (манометром).

Разумеется, герметично монтированный вентиль должен удерживать давление на одном уровне в течение достаточно длительного времени.

Методика упрощенного контроля

Такая методика практикуется в полевых условиях или при отсутствии «под руками» измерительных приборов.

Для ее реализации нужно выполнить следующее:

• В баллон закачивают сжатый воздух и перекрывают вентиль.
• Поверх вентиля наносят помазком для бритья взбитую мыльную пену.
• Герметичность узла баллон-вентиль контролируют по отсутствию «пузырей» в мыльной «шапке» на вентиле.

Несмотря на простоту, этот метод считается достаточно действенным и используется большинством специалистов по напорным трубопроводам.

Руководство по самостоятельной замене вентиля

Перед тем как начинать установку вентиля необходимо тщательно обезжирить соединительные поверхности, для чего используют ветошь, обработанную средством для мойки посуды или растворителем. Далее поверхность промывают чистой водой и дают высохнуть.

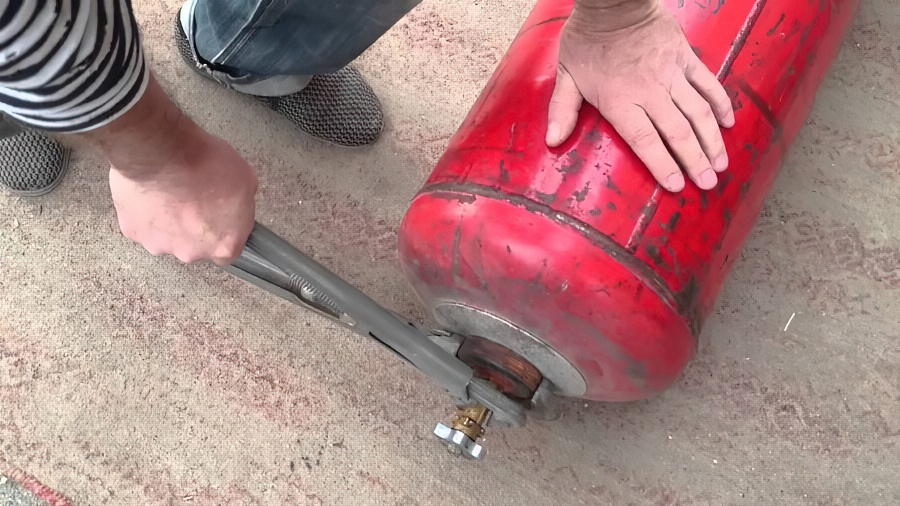

Выкручивание вентиля из газового баллона

Алгоритм замены вентиля:

1. Выполняют уплотнение соединения путем наматыванием ленты с натяжением в 4-5 слоев, лучше ее перетянуть, чем выполнить рыхлое соединение.
2. Опять снимают старый кран, а баллон еще раз продувают.
   Перед тем как поменять вентиль, на резьбу наносится особый герметик либо фум-лента. Толщина слоя ее для газовых соединений отличается от сантехнической и составляет 0.1-0.25 мм, а катушка ее имеет желтый цвет.
3. Устанавливают старый кран на место, снимают старую краску и выполняют свежую покраску.
4. Сосуд тщательно продувают сжатым воздухом и осматривают изнутри дефектоскопом.
5. Сливают остатки конденсата, вдали от людей, так как он имеет неприятный запах.
6. Укладывают сосуд на землю, один мастер держит корпус, чтобы он не проворачивался, а другой газовым ключом с трубой-удлинителем, удерживая за квадратные грани вентиля газового баллона, откручивает его. Сложно будет сделать только первые 1-2 оборота, затем он скручивается легко «от руки».
7. Клапан прогревается до 65 С строительнымфеном для снятия старой краски, на винтовой резьбе баллона.
8. При закрытом старом вентиле проверяют отсутствие утечки.
9. Перед тем как заменить, выполняют проверку сосуда на коррозионные или механические повреждения.
10. Вентиль закрывают динамометрическим ключом. Показатель для арматуры из латуни — 250 Нм, а стали — 480 Нм.
11. Дают герметику полимеризоватьсяв течение 3 дней.
12. Отвозят баллон в специализированную организацию для проведения испытаний, например, в Москве. Фирма должна быть внесена в органах по сертификации в единый государственный реестр организаций имеющих, право выполнения проведения такого вида работ.

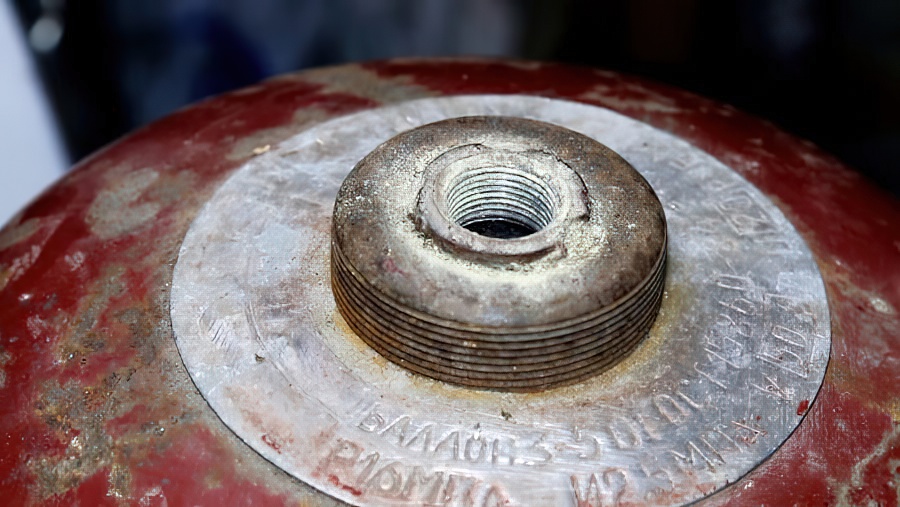

Газовый баллон с вывернутым вентилем

Зоны ответственности

Первое и основное, на что стоит обратить внимание читателя: входной вентиль в квартире попадает в зону ответственности ГорГаза или аналогичной организации, работающей в районе вашего проживания. И ремонтом, и заменой вентилей, и их периодической ревизией, и подключением газового оборудования (плит, котлов, конвекторов, варочных поверхностей) должны заниматься слесаря этой организации. Еще раз: все действия с газовым оборудованием вы осуществляете на свой страх и риск

Последствия ошибок могут быть самыми тяжелыми: взрыв бытового газа – едва ли не самое страшное событие в многоквартирном доме, часто превращающее его в кучу строительного мусора. Если у вас есть хоть малейшие сомнения в своей способности выполнить все работы, причем выполнить их быстро и правильно – пригласите специалиста

Еще раз: все действия с газовым оборудованием вы осуществляете на свой страх и риск. Последствия ошибок могут быть самыми тяжелыми: взрыв бытового газа – едва ли не самое страшное событие в многоквартирном доме, часто превращающее его в кучу строительного мусора. Если у вас есть хоть малейшие сомнения в своей способности выполнить все работы, причем выполнить их быстро и правильно – пригласите специалиста.

• у вас есть достаточно большой опыт слесарных работ; в частности, вам доводилось менять под давлением вентиля и кранбуксы;
• вы знаете, где обесточивается ваша квартира, и имеете доступ к щитку и автоматам в нем;
• газовая труба перед вашим вентилем не имеет видимых признаков коррозии;
• в вашем распоряжении есть слесарные инструменты (как минимум два газовых ключа №1 и/или №2), герметизирующий материал для резьб и солидол или графитовая смазка –

дальнейший текст поможет вам выполнить замену или ремонт крана газовой плиты самостоятельно.

Последствия взрыва бытового газа.

Руководство по откручиванию вентиля

Дополнительный запас герметичности не бывает лишним, но при замене запорной арматуры на газовом баллоне прочность её крепления может стать большой проблемой. Сложность заключается в фиксации корпуса баллона таким образом, чтобы он не проворачивался при откручивании вентиля ключом. Именно с учетом этой проблемы и будет рассмотрены дальнейшие пошаговые действия по замене запорной арматуры.

Зафиксировать корпус газового баллона можно множеством способов, рассмотрим некоторые из них.

Способ 1: крепление ограничивающей планки

Понадобятся такие инструменты и материалы: трубный ключ, два болта длиной от 20 мм с двумя гайками и металлический уголковый профиль длиной не менее метра. Вместо уголка можно использовать любое другое изделие, в котором не жалко просверлить две небольшие дырки.

Далее нужно измерить расстояние между двумя ближайшими отверстиями на башмаке баллона и просверлить соответствующие дырки с одного края металлического профиля. После этого прикрутить железную планку к корпусу баллона с помощью болтов и положить его на бок. Такая конструкция не позволит баллону прокручиваться.

Затем нужно поставить ногу на металлический профиль, а рукой, с помощью ключа, аккуратно откручивать вентиль.

Пошаговая фотоинструкция процесса представлена ниже.

Галерея изображений Фото из

В основании башмака 50-литрового газового баллона обычно имеется 4 отверстия

Для крепления металлической планки к баллону подойдут старые и ржавые болты

Сверлить отверстия в металлической планке нужно максимально близко к её краю

Фиксирующие металлическую планку гайки достаточно зажать ручным усилием без использования ключа

Для откручивания вентиля можно использовать обычный разводной ключ, но присоединить к нему рычаг будет проблематично

Увеличивать нажим на ключ необходимо медленно, без рывков, чтобы не повредить резьбу

Газовый вентиль в конце процесса быстрее выкрутить руками, сэкономив немного времени

Шаг 1: Подготовка баллона к замене вентиля

Шаг 2: Проверка отверстия в башмаке баллона

Шаг 3: Подготовка крепежа для сборки устройства

Шаг 4: Сверление отверстия в металлической планке

Шаг 5: Прикручивание металлической планки к баллону

Шаг 6: Насаживание трубного ключа на вентиль

Шаг 7: Откручивание вентиля с фиксацией планкой

Шаг 8: Окончательное выкручивание вентиля руками

Способ 2: приварка баллона к металлическому основанию

Этот метод довольно опасный, поэтому должен использоваться только профессиональным сварщиком с максимальной осторожностью. Башмак прихватывается в двух местах так, чтобы после откручивания вентиля можно было легко сорвать баллон с основания. После приваривания корпуса арматура аккуратно откручивается с помощью трубного ключа

После приваривания корпуса арматура аккуратно откручивается с помощью трубного ключа

Затем внутреннюю резьбу баллона следует очистить от остатков уплотнителя

После приваривания корпуса арматура аккуратно откручивается с помощью трубного ключа. Затем внутреннюю резьбу баллона следует очистить от остатков уплотнителя.

Описанными вариантами способы фиксации газового баллона не ограничиваются. Для его закрепления можно использовать много альтернативных методов.

На дне баллона иногда скапливается жидкий водяной конденсат, поэтому после извлечения вентиля обязательно нужно перевернуть емкость, чтобы из нее могла вытечь вода.

Кислородный регулятор и его резьба?

Да-а-а-а, Антон Человек то правильно вопрос задал. Новый стандарт DIN вентилей для Натрокса и О2 уже вышел и работает. Инфа есть на любых сайтах. Взял первый попавшийся: https://sub.com.ua/shop/index.php?product > “. Mistral поставляется со всеми стандартными соединениями YOKE 232 бар, DIN 300 бар или Nitrox/O2 M26x2. ” Т.е. обычный регулятор не вкрутится в новый найтрокс-О2-баллон. И наоборот новый найтрокс регулятор в воздушный баллон. Похоже прав Игорь Киселев: кто то действительно “. в технике нихрена не разбирается”.

В настоящий момент существует три типа вентилей:

A-зажим (или англ. Yoke — струбцина) — обеспечивает герметичность соединения за счёт прижатия регулятора к вентилю баллона при помощи струбцины. Этот тип соединения прост, дешёв и очень широко используется во всём мире. Он рассчитан на максимальную величину давления в 232 бара, и самая слабая часть соединения, О-кольцо, не очень хорошо защищена от превышения давления. 232 бар DIN (5 витков, метрическая резьба M 25×2) — регулятор вкручивается в вентиль, что обеспечивает надёжную фиксацию уплотнительного О-кольца. Они более надёжны чем A-зажимы, потому что О-кольцо хорошо защищено, но во многих странах оборудование стандарта DIN не используется повсеместно на компрессорах, таким образом водолаз должен будет в поездку брать адаптер.

Вентиль стандарта 232 бар DIN300 бар DIN : (7 витков, метрическая резьба M 25×2) — аналогичен предыдущему типу вентиля (на 232 бара), но рассчитан на рабочее давление до 300 бар. Возможно использование регуляторов, рассчитанных на 300 бар в баллонах, рассчитанных на давление 232 бара, но не наоборот. Новый европейский стандарт EN 144-3:2003 описывает новый тип соединения, который внешне похож на стандарт DIN 232 или 300, однако в нём используется метрическая резьба M 26×2. Соединение данного типа предназначено для использования со смесями, в которых содержание кислорода выше, чем в атмосфере, то есть — с нитроксами. С августа 2008 года всё оборудование, используемое для погружений с использованием нитроксов или чистого кислорода, должно будет соответствовать новому стандарту

Руководство по самостоятельному устранению неисправности газового вентиля

Современный газовый баллон соответствует ГОСТ 949-72 и представляет собой прочный цельносварной элемент из углеродистой либо легированной стали. Согласно стандарту, толщина стенок баллона не может быть меньше 2 миллиметров. Для того, чтобы находящийся внутри газ давил одинаково на верхнюю и нижнюю части, их делают вогнутой и выпуклой.

Сами баллоны, в зависимости от находящегося в них веществе и его количества могут иметь разные размеры, форму и цвет. Но одно остается неизменным – любой газовый баллон обязательно должен иметь паспортные данные, присваиваемые на заводе. В верхней части находится горловина, снабженная резьбой, в которую и вставляется вентиль.

• Неисправность вентиля – не поворачивается маховик или присутствуют иные проблемы;
• Коррозия, вмятины или прочие повреждения на теле баллона и вентильной части;
• Просрочена дата освидетельствования;
• Чувствуется газ в воздухе;
• Криво установленный или поврежденный башмак баллона;
• На штуцере нет заглушки.

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

Порядок действий:

• Ремонт осуществляется в хорошо проветриваемом помещении;
• Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
• Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
• После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
• Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
• Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане.  Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

1. Корпус баллона.
2. Вентиль с запорной арматурой.
3. Закрывающий вентиль колпак.
4. Подкладные кольца для фиксации и транспортировки.
5. Опорный башмак.

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

• запрещается пользоваться неисправными газовыми баллонами;
• запрещается хранить баллоны в местах постоянного проживания людей;
• нельзя открывать вентиль очень быстро: наэлектризованная струей газа головка может стать причиной взрыва;
• периодически проверять исправность и герметичность вентиля;
• запрещается использование или нахождение на одном рабочем месте двух пропан-бутановых баллонов одновременно.
