Выбор расстояния между сваями

Определение несущей способности грунта


Определение сопротивления грунта нагрузкам является одним из ключевых этапов при расчете фундамента, в том числе нахождения расстояния между опорными элементами.Основные факторы, от которых зависит несущая способность грунта:

  1. Тип породы.
  2. Насыщенность земли влагой.
  3. Характеристики слоев почвы.
  4. Уплотненность масс.

Перенасыщение почвы влагой, на которую влияет уровень подземных источников, снижает несущую способность грунта в несколько раз. Фактор увлажненности не касается участков, где в преобладающем количестве содержится песок средней и большой крупности. Предельные нагрузки на почву, которые не приведут к существенным осадкам фундамента, изучены и занесены в справочники общего пользования.

Данные, которыми пользуются конструкторы, занимающиеся инженерными расчетами для строительства фундамента, отражены в таблице:

Тип грунта Несущая способность, кг/см2
средняя плотность высокая плотность
переувлажненная глина 4 4
сухая глина 6,0 2,5
суглинок 3,0 2,0
супесь 3,0 2,5
песок мелкой фракции 4,0 3,0
песок средней фракции 5,0 4,0
крупный песок 6,0 5,0
гравий 4,0 3,0
галька 4,5 4,0

Для строительства на слабом и переувлажненном грунте выбирают большее количество опор, вследствие чего уменьшается растояние между силовыми элементами. Узнать геологические особенности участка можно из результатов профессиональных изысканий, которые проводят специализированные компании.

Факторы влияющие на шаг винтовых свай

Шаг свай под каркасный дом – это переменная величина. Она может достигать 3 м, но чаще всего из-за особенностей почвы уменьшается до 1,5 м и менее. Шаг рассчитывают согласно нескольким факторам:

  • длина и диаметр опор;
  • несущая способность почвы;
  • климат;
  • периметр здания.

Исходя из всех этих факторов, проводят точный расчет расстояния между винтовыми опорами. Точность важна по 2 причинам:

  • если расположить опоры чересчур редко – стены будут проседать из-за недостатка несущей способности;
  • чересчур часто – потратятся лишние стройматериалы.

Несущая способность грунта

Расстояние между сваями достаточно сильно зависит от . А эта способность, в свою очередь, зависит от 3 факторов:

  • тип грунта;
  • коэффициент пористости (плотность);
  • уровень грунтовых вод.

Последний параметр – самый важный. Почва одного типа и с одинаковой плотностью может обладать совершенно разной несущей способностью в зависимости от того, влажная она или сухая. Разница может быть в 2 раза или даже более.

Несущую способность (также называется расчетным сопротивлением) самых распространенных грунтов можно узнать из таблицы.

Тип почвы Несущая способность сухого грунта, кг/см2 Несущая способность влажного грунта, кг/см2
Глина до 6 от 1 до 3
Суглинок 3 от 1 до 2,5
Супесь 3 от 0,7 до 2
Мелкий песок (песчинки менее 0,1 мм в диаметре) 3 1
Средний песок (от 0,1 до 1 мм) 4 1
Крупный песок (от 1 до 2 мм) от 4 до 5 от 4 до 5
Гравелистый песок (от 2 до 5 мм) 5 5
Щебень или гравий 5 5

Но чтобы определить, на каком расстоянии ставят винтовые сваи, одной таблицы недостаточно – нужны геодезические измерения. Вызов специалиста на участок планируемого строительства поможет определить уровень грунтовых вод и плотность грунта, а затем – точно рассчитать его несущую способность.

Длина сваи

Здесь всё довольно просто. Чем длиннее сваи – тем глубже их вкапывают в землю. Поэтому они справляются с нагрузкой побольше. Когда делается свайный фундамент – расстояние между сваями зависит от их длины. А ее, в свою очередь, определяют особенностями грунта:

  • если почва высокопрочныа, с хорошей несущей способностью, то нужны сваи короче 2,5 м;
  • на пористых типах почвы длина может достигать и 4 м.

Шаг свай коррелирует не только с их длиной, но и с диаметром. Нагрузка на опору зависит от обеих характеристик, но высчитывать ее самостоятельно не приходится – ее указывает производитель.

Диаметр свай

Расстояние между винтовыми сваями также напрямую связано с их диаметром. В таблице указаны примерные расстояния. Чтобы рассчитать более точно, нужно обращаться к особенностям почвы.

Тип постройки Диаметр (без лопастей) Расстояние
Небольшое ограждение 57 мм от 0,5 до 2 м
Забор или небольшая техническая постройка 76 мм от 1 до 3 м
Одноэтажный каркасный дом, большой тяжелый забор, беседка или гараж, дом из двойного бруса. 89 мм от 2 до 4 м
Дом из бруса или оцилиндрованного бревна, двухэтажный каркасный или каменный дом 108 мм от 2 до 5 м
Нефтяная скважина, ангар или линия электропередач больше 108 мм (рассчитывают в частном порядке) для каждой постройки определяют отдельно

Выбор оптимального диаметра конструкции

Способы применения свай для фундамента различного диаметра

Понятно, что каждый тип рассчитан на свою допустимую нагрузку, поэтому в некоторых случаях профессионалы считают диаметр самостоятельно и подгоняют под заводские нормы. Итак, сейчас на рынке строительных материалов можно заказать конструкции с диаметром 57, 76, 89 и 108 мм. Подбираются они по некоторым правилам:

  1. Диаметр 57 мм рассчитан на небольшую нагрузку, поэтому часто используется для возведения фундаментов для заборов, сараев, других хозяйственных построек небольшой массы.
  2. Диаметр 76 мм рассчитан на максимальную нагрузку до 3 тонн, поэтому используется для строительства легких хозяйственных построек.
  3. Диаметр 89 мм уже отличается большей несущей способностью, выдерживает нагрузку до 5 тонн на единицу, поэтому оптимален для возведения жилых одноэтажных каркасных зданий.

А вот диаметр 108 мм уже способен нести на себе каркасные жилые здания с несколькими этажами. Только возводить их нужно из относительно легких строительных материалов, ведь допустимая нагрузка на одну сваю составляет до 7 тонн.

https://youtube.com/watch?v=nBUrY5t7pzg

Работа со сваями

После монтажа винтовых свай проводятся дополнительные работы. В первую очередь стоит убедиться, что все опоры установлены ровно. До нулевого уровня дома от земли должно быть минимум 60 см. Выравниваем все сваи, чтобы они находились в одной плоскости. Для этого можно использовать болгарку.

Далее опоры бетонируют, чтобы придать им прочности. Это исключит вероятность крена и деформации будущего фундамента. Также необходимо выгнать из полостей воздух, чтобы фундамент в дальнейшем не разрушался.

Смесь засыпается во внутреннюю пустоту сваи, также необходимо уложить армирование, это придаст конструкции надежности. Для этого готовится цементно-песочная смесь. Ее расход составляет 35 кг на 1 сваю.

Заключительный этап монтажа опор — привариваются оголовки. После этого выполняется обвязка брусом. Если использовать швеллер вместо бруса, тогда можно обойтись без оголовков. Это поможет значительно сэкономить.

Работа со свайно-винтовым фундаментом исключает следующие действия:

  • Проведение подгонки свай под один уровень во время ввинчивания. Эта работа проводится после завершения монтажа всех опор, в противном случае это может спровоцировать проседание фундамента в дальнейшем;
  • Удлинение неровно ввинченных свай;
  • Монтаж опор меньше, чем на 1,5 м в грунт;
  • Создание подготовительных отверстий для опор в земле глубже 50 см;

Особенности расчета

При вычислении интервала размещения свай необходимо учитывать определенные существенные критерии. Это позволит не располагать элементы слишком близко, расходуя средства зря, и не ставить их слишком далеко, подвергая фундамент и весь дом опасности просадки.

В расчетах профессиональных строителей учитываются следующие моменты:

  • масса строения (каркас, крыша, отделка и т. п. );
  • масса внутреннего наполнения (оборудование, мебель, вещи и жильцы);
  • динамические факторы (ветровая нагрузка, вес снега на крыше зимой);
  • несущая способность грунта;
  • технические параметры винтовых свай;
  • коэффициент запаса.

Для определения полезной нагрузки при расчете интервала размещения свай используется соответствующий СНиП. Например, для одноэтажного жилого строения нагрузка установлена на уровне 150 кг на 1 кв. м. площади. Показатели ветровой и снеговой нагрузки являются справочными и устанавливаются для каждого региона в зависимости от местной погодной специфики. Коэффициент запаса в среднем составляет от 1.1 до 1.25.

Перед планированием расположения свай необходимо вычислить их количество. Оно определяется на основе общей нагрузки на опоры. Суммарный вес делится на несущую способность одной сваи, в результате чего выясняется точное количество опор. Далее происходит их размещение с равным интервалом по периметру строения и под несущими конструкциями.

Второй вариант – это расстановка свай, планируемая исходя из определения нагрузки на 1 погонный метр ростверка. Чтобы ее вычислить, необходимо общую нагрузку здания разделить на общую длину всех несущих стен, а потом разделить на несущую способность выбранного типа свай. В результате получается показатель, определяющий необходимое количество опор для поддержания 1 метра ростверка. После этого определяется необходимый интервал размещения свай, достаточный для поддержания фундамента. Этот метод используется для более массивных строений и редко применяется для малоэтажных каркасных домов.

Для определения примерной несущей способности свай конкретного типа нужно посмотреть в таблицу с соответствующими показателями. Более точная информация, используемая в финальных вычислениях, указывается производителем в спецификации на конкретный товар. Стоит учитывать, что минимальное расстояние, на котором вкручивают сваи для дома и террасы – 108 см.

Особенности свайного фундамента

Этот тип фундамента не подходит для строительства зданий из тяжелых материалов (кирпич, бетон и т. д.). Он предназначен исключительно для возведения легких строений, таких как каркасники.

Конструкция отличается простотой монтажа. Работы проводятся по следующему алгоритму:

Выбор и очистка участка. Удаляются деревья, кусты и трава. В зоне проведения работ не должно проходить никаких коммуникаций.
Разметка территории. Это необходимо для максимально точного монтажа свай. Разметка проводится согласно заранее подготовленному проекту, где подробно указано месторасположения каждой опоры. Максимально допустимое расхождение с проектом — 2 см.

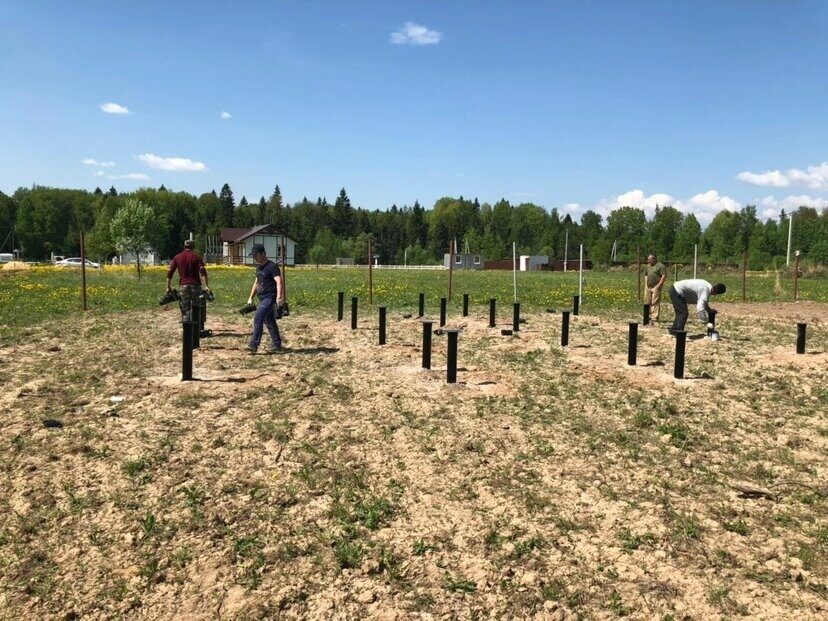

Монтаж свай. По разметке для каждой сваи делается небольшое углубление — 15-20 см, чтобы опору было легче ставить. Устанавливаем сваю и вкручиваем.
Монтаж свай — кропотливая работа. Для этого нужно привлечь 3-4 человека. В первую очередь опору нужно собрать: в верхней части свай есть специальное отверстие, куда вставляется лом (диаметров 3 см). На него далее монтируется рычаг — он помогает упростить процесс вкручивания опоры.
В качестве рычага берется труба длиной 3-3,5 м. Чем длиннее рычаг, тем проще вращается опора

Кроме того, важно, чтобы сваи входили в землю ровно. Для этого используется строительный уровень, который прикладывается к столбу во время вкручивания.
Далее ставим опору в подготовленное углубление и начинаем вкручивать

Для этого два человека берутся за рычаг с обеих сторон опоры и двигаются в направлении против оси. За один полный оборот свая погружается в землю примерно на 20 см.

Поэтому прослеживать уровень вхождения следует на протяжении всего процесса

Важно помнить, что чем глубже опора погружена в землю, тем труднее проходит выравнивание

Бывает, что «первые» шаги даются сложно, и винт не хочет поворачиваться. В таких случаях углубление для опоры увеличивается на 10-15 см, а на рычаги, в качестве дополнительной вертикальной нагрузки, вешается какой-то груз. Когда опора будет легко проворачиваться, груз можно снять.

Минимальное и максимальное значение шага свай

Минимальное значение шага зависит от толщины почвы. Связано это с тем, что во время вкручивания винтовой сваи грунт уплотняется лопастями

Принимая во внимание существующие нормы СНиП, за наименьший шаг берутся три диаметра опорных элементов. Максимальный шаг составляет шесть диаметров винтовых опор

Исключения из этого правила:

  • если установка винтовых свай проводится под углом, то минимальный шаг составляет полтора диаметра винтовой опоры;
  • на достаточно плотных и стабильных грунтах минимальный шаг может быть равен восьми диаметрам винтовой опоры;
  • при установке свай на площадках с высоким содержанием песка берется шаг, равный четырем диаметрам винтовой опоры.

Практика показывает, что чаще всего оптимальное расстояние между винтовыми опорами составляет от 1,5 до 3 метров. Данный шаг подбирается ещё на этапе проектирования. При этом необходимо обязательно учитывать рельеф и геологию участка, особенности конструкции и параметры прочности свай. При внесении каких-либо изменений нужно обязательно согласовывать их со специалистами, которые непосредственно проводили инженерные расчеты для закладки фундамента.

голоса

Рейтинг статьи

Варианты размещения свай и их назначение

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

  • Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
  • Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
  • Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
  • Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

Как посчитать шаг

Наибольшее расстояние между буронабивными опорами определают как отношение несущей способности сваи (Р) к нагрузке строения на один погонный метр фундамента (Q). В свою очередь, Р представляет собой суммарный показатель боковой поверхности и основания.

Росн = 0,7 * Rн * F,

где Rн — нормативная несущая способность, F — площадь основания буронабивной сваи, а 0,7 — коэффициент однородности грунта.

Рбок. пов-ти = 0,8 * U * fiн * h,

где 0,8 — коэффициент условий работы, U — периметр сваи по сечению, fiн — нормативное сопротивление грунта у боковой поверхности сваи, h — высота слоя грунта, контактирующего с фундаментом.

Расположение буронабивных свай

Разделив массу здания на его периметр, получим Qк примеру, 6,2 т/м. В размер приплюсовывается длина основания не только наружных, но и внутренних стен, находящихся под нагрузкой (если есть). Предварительно выберем сваю Ø 30 и длиной 3 м. Р= 12,31 т.

Максимальное расстояние составит 1,98 м.

Теперь начинаем привязку промежутка между опорами к геометрии проектируемого здания. Учитывать необходимо кратность сторон периметра расстоянию между столбами. Увеличить размер просвета можно, приняв расчетную деталь с большим диаметром или длиной (увеличиваем числовое значение Росн, Рбок. пов-ти).

Строительные правила рекомендуют соблюдать расстояние между буронабивными колоннами от 3 до 6 их диаметров. То есть, в свету минимальный зазор 2 диаметра. Уменьшение возможно, ноне рационально. При бурении не происходит такого сдавливания грунта, как при забивании. Однако, близкое расположение столбов (менее 1 м) распределяет нагрузку на поверхность основания с взаимным наложением зон деформации основания. Получаем принцип куста. При расчете трения по боковой поверхности в кусте учитывается только внешний условный периметр всего куста опорных стержней, что уменьшает общее значение этого показателя. Также растет напряжение деформации под подошвой, что может увеличить осадку. Взаимовлияние в кусте рассчитывается по СП 50-102-2003 (п.7.4.4).

Ленточный вид армирования

Арматурная сетка в данном случае закладывается в 2 ряда. Обязательно в средней части использовать слой с высоким уровнем защиты. Арматурная сетка производится с расстоянием между прутьями в 15-20 см. Элементы сетки надо связывать между собой металлической проволокой и скреплять их специальным крюком. Не стоит скреплять ячейки сетки методом сваривания. Это уменьшит ее прочность.

На месте работы необходимо соорудить опалубку. Ее щиты должны быть хорошо укреплены со всех сторон.

Армирование ленточного ростверка для свайного основания занимает не так много времени и не требует специальных навыков. Его вполне можно выполнить самостоятельно.

Схема армирования ленточного фундамента

Ленточный распространён благодаря его прочности, способности выдерживать здания любой массы и противостоять любым процессам, протекающим в почве. Представляет собой ленту, как бы продолжение наружных стен дома, направленное вниз. Толщина ленточного фундамента в частном строительстве принимается равной 40 — 50 см.

Армирование фундамента ленточного производится после устройства траншеи и опалубки.

Сечение ленточного фундамента Требования к расположению арматуры в бетонном массиве:

  • расстояние от наружной боковой стенки до арматуры не должно быть менее 50 — 55 мм.;
  • расстояние от нижней и верхней плоскостей массива до горизонтальной арматуры не должно быть менее 70 — 75 мм.;
  • расстояние между верхним и нижним арматурными слоями не делают менее 300 — 350 мм., но лучше сделать это расстояние максимальным;
  • расстояние между перемычками: вертикальными 400 — 700 мм, горизонтальными 800 — 1400, расстояние выбирают таким, чтобы обеспечить неподвижность арматуры во время заливки бетона и уплотнения его при помощи вибромашин и других приспособлений.

Арматурный каркас ленточного фундамента Несколько советов, облегчающих сборку арматурного каркаса для ленточного фундамента:

  • некоторая часть вертикальной арматуры изготавливается увеличенной длины, так, чтобы на них, вбитых в дно траншеи, удобно было монтировать весь скелет;
  • верхнюю горизонтальную арматуру делают длиной равной ширине фундамента, благодаря этому они, упираясь в стенки опалубки, фиксируют положение всей арматурной конструкции в пространстве.

Оптимальное расстояние между сваями

Винтовые металлические опоры для каркасного или брусового дома устанавливают с шагом не более трех метров. Но нередко его уменьшают до 1-1,2 метра. Данный параметр зависит от суммарной величины нагрузок и свойств грунта. Узнать более точное расстояние помогает расчет, который допускается не выполнять для временных и неответственных строений.

Если в качестве основания дома предусматривается выполнение плитного фундамента, то местоположение винтовых свай определяется проектной документацией. Такая конструкция предполагает чуть более сложный расчет, но принцип остается все тот же – опоры размещаются под несущими стенами или колоннами каркасного дома.

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

  • одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
  • ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
  • кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
  • сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Шаг винтовых свай, установленных под каркасный дом, составляет до 3 м. Чаще всего эта цифра уменьшается до 1-1,5 м между опорами. На это влияют особенности почвы, массы и предназначения строения. Рассчитывать расстояние между сваями для каждого дома необходимо индивидуально.

Важно! Сваи обязательно должны равномерно располагаться по всему строению. Находиться по внешним и внутренним углам, под несущими стенами

Расстояние между сваями также обусловливается длиной ростверка, так как он должен обоими концами ложиться на оголовок опоры. Это не берется в учет, только если монтируется бетонный ростверк.

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

  • Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
  • Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
  • Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
  • Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

Виды конструкций каркасного дома

В строительстве используют четыре вида конструкций:

Чертеж с размерами и планировка каркасного здания с обозначением основания

  1. Рамная с перекрытием. Еще ее называют «платформа» или «канадская». Каждый слой состоит из площадок. Сборка идет снизу – вверх. На самую нижнюю обвязку, уложенную на фундамент, укладываются балки и лаги перекрытия первого этажа. При помощи фасадных лаг они сбиваются в единый поддон. Стойки каркаса внизу крепятся к лагам, а вверху служат основой для следующего этажного перекрытия.
  2. Каркас с неразрезанными стойками. Подпорки, проходящие вертикально через весь каркас, должны быть строго параллельны друг другу.
  3. Стоечно-балочная конструкция. На две параллельные опоры укладываются поперечные балки. Они должны выдерживать максимальную нагрузку. Для длинных перемычек балки берутся стальные.
  4. Каркасно-стоечная конструкция. Схожа со стоечно-балочной. Единственное отличие – стойки устанавливаются сразу в грунт. Это приподнимает здание.

Такой тип каркаса незаменим в заболоченных, подтапливаемых местностях.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

  • анализ грунтов в зоне строительства;
  • максимальная нагрузка будущего дома на грунт;
  • площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

  • рассчитать площадь подошвы одной сваи;
  • полученный результат умножить на сопротивление (4);
  • общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

  • минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
  • максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

  • при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
  • деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
  • минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

  • в один ряд – 1,33 м;
  • в два ряда – 2,67 м.

Особенности расчета

Вычислить правильное расстояние между опорами важно по следующим причинам: если опоры будут находиться слишком далеко друг от друга, может произойти посадка здания, маленькое расстояние между сваями значительно увеличит финансовые затраты на строительство. Профессиональные строители рекомендуют при проведении расчетов учитывать:

  • Вес каркасного строения в целом;
  • Массу мебели, техники, коммуникационных систем;
  • Коэффициент запаса;
  • Свойства самих свай;
  • Нагрузку от ветра и снега;
  • Устойчивость почвы.

При расчете также учитываются такие показатели, как:

  • Полезная нагрузка. Ее определяют положениями СНиП (строительными нормами и правилами);
  • Снеговая нагрузка. Индивидуальна для каждого региона, поэтому ее нужно находить именно для вашей местности;
  • Коэффициент запаса всегда применяется стандартный — 1,1-1,25.

Как только проведены расчеты, необходимо зафиксировать полученные данные. Для этого рисуется схема. На ней четко обозначается месторасположение каждой отдельной сваи на плане фундамента. Это упростит распределение опор непосредственно при работе. При любом результате расчетов колонны обязательно располагаются по углам здания, в зоне сопряжения несущих конструкций. Оставшиеся опоры расставляются под лагами пола будущего дома, распределять их нужно равномерно.

Основные правила расчетов

Выполнение расчетов – это один из важных этапов, от которого зависит прочность и надежность будущей конструкции. Однако, несмотря на такую ответственность, рассчитать шаг между опорами свайно-винтового фундамента может каждый, принимая за основу советы и рекомендации опытных мастеров.

Выполняя расчеты расстояния между сваями, следует учитывать несколько факторов.

Форма основания

Чтобы равномерно распределить нагрузку строения на опоры, необходимо правильно расположить их на участке. Сваи в обязательном порядке должны быть в следующих местах:

  • Под каждым углом.
  • На пересечении несущих стен и перегородок внутри строения.
  • У входной части.
  • Под печной конструкцией или камином.

Предполагаемая нагрузка на фундамент

Для определения нагрузки на свайно-винтовое основание необходимо знать следующие показатели:

  • Тип и масса строительных материалов, которые будут использоваться для возведения стен.
  • Вес перекрытий, включая пол и потолок.
  • Характеристики материалов, из которых планируется строительство каркаса кровли, а также кровельного материала.
  • Количество людей, которые будут проживать в доме, и меблировка помещения.
  • Примерная нагрузка от снежного покрова на кровлю, определяющаяся по климатическим условиям региона.

Определение нагрузки на фундамент

Помимо этого нужно учитывать длину балок ростверка, очень важно, чтобы балка обоими концами опиралась на оголовок сваи. Этот вопрос особенно актуален при строительстве каркасных или брусовых домов на свайно-винтовом фундаменте

Ранее мы писали как построить каркасный дом на винтовых сваях.

Для получения конечного результата полученное значение умножают на коэффициент запаса прочности, равный 1,2-1,3.

Особенности грунта на участке

Характеристики грунта являются одним из важных факторов при расчете расстояния между винтовыми опорами. От несущей способности почвы зависит расстояние между сваями и их количество. На слабом неустойчивом грунте рекомендуется устанавливать больше опор, следовательно, шаг размещения уменьшается. Процесс изучения почвы предполагает бурение скважин в нескольких местах и дальнейшее изучение вынутого грунта

Очень важно выяснить наличие водонасыщенных слоев, так как вода существенно снижает несущие характеристики грунта. Кроме того следует определить тип грунта, качественная фиксация сваи возможна только в жестких породах, например, в твердой глине, песчаная почва хорошего результата не дает

Работа со сваями после ввинчивания

После проведения монтажа опорных элементов, из которых будет состоять фундамент, нужно сделать их высоту одинаковой. Чтобы достичь точности работы используют уровень, а для самой обрезки – болгарку. Оптимальная высота опор после обрезки: не более 0.5-0.6 м от грунта.

После выравнивания, сваи бетонируются. Процесс позволяет сделать фундамент прочным и надежным. Для обеспечения максимальных показателей устойчивости, заливка проводится так, чтобы в полости уровень оставшегося воздуха был минимальным. Также это позволит избежать деформирования и смещения свай.

На заключительном этапе монтируется ростверк. Для этого используют швеллер или брус. Более экономичный вариант – использование швеллера – не требует приваривания оголовков.

Делая свайный фундамент для дома, нельзя:

  • Удлинять опоры, вкрученные криво.
  • Проводить подгонку опор при ввинчивании
  • Делать углубления под сваи, которое превысит 0.5 м
  • Устанавливать опоры с отклонением от оси в 3 градуса и более.
  • Монтировать сваи меньше, чем на 1.5 м
  • Использовать опорные элементы, у которых есть повреждение на защитном покрытии.

Соблюдение всех правил позволит создать прочное основание, способное радовать длительной эксплуатацией.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Стандарты по строительству
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
