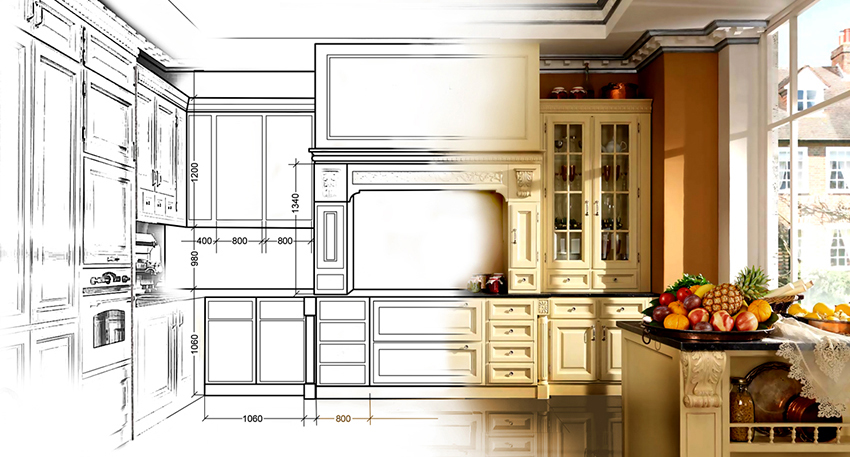

Чертежи кухонных шкафов с размерами для изготовления

Советы по планировке

Сначала следует нарисовать приблизительный эскиз. Позаботьтесь об удобном и функциональном расположении мебели. Есть несколько правил для эффективной расстановки:

1. Заранее прикиньте расположение и отметьте на чертеже бытовую технику: плиту, вытяжку, холодильник, посудомоечную машину. Исходя из этого вы сможете составить план расположения остальной мебели.

2. Стол для готовки, холодильник и раковина должны находиться рядом, образуя треугольник. Это сделает процесс приготовления пищи максимально удобным.

3. Раковину и посудомойку нужно поместить рядом с водной коммуникацией.

4. Перед проектированием подумайте, какие предметы будут находиться в шкафах и на поверхностях. Учитывайте все детали интерьера, цветы, бытовую технику, посуду, текстиль, продукты. Должно быть достаточно свободного пространства в шкафах и ящиках для всего. Так кухня будет всегда выглядеть чистой и аккуратной.

Украсьте помещение цветами: это добавит свежести и законченности интерьеру

Если вы планируете организовать летнюю кухню на даче, то для нее необходим особый подход

Уделите внимание этим деталям при проектировании:

● При размещении гриля или мангала, нарисуйте их заранее на чертеже.
● Используйте стены для хранения посуды: повесьте на крючки кастрюли и лопатки.
● Подберите мебель и технику, которую легко перемещать. Например, маленькую плитку с одной конфоркой или кухонную тележку на колесиках.
● Не оставляйте поверхность шкафов, холодильника и подоконник пустыми. Там вы можете разместить посуду, консервированные продукты, сервиз.

Эти советы актуальны и для небольших кухонь в городской квартире.

Летняя кухня может быть стильной и красивой

При проектировании кухни самостоятельно важно также определиться с дизайном и стилем интерьера. Вы можете выбрать современные тенденции, вроде лофта или минимализма, или более классические: модерн, кантри

Исходя из стиля, можно подобрать цвет стен, пол, мебель, технику. Главное, чтобы человек ощущал себя максимально комфортно.

Распиловка и сборка элементов конструкции

Материал выбран, проект нарисован, остаётся произвести распиловку. В домашних условиях выполнить прямые точные резы сложно, так как для этого требуются координатные станки с качественными резцами. Удобнее заказать распил на производстве. Для этого понадобится отдать материал и перечень деталей с их размерами, а всё остальное выполнит специализированная компания. Обычно в ней заказывается и проклейка кромки как на элементы каркасов кухни, так и открытых бортов столешницы. Поклеенная кромка не только придаст изделиям законченный вид, но и защитит открытые части от воздействия влаги.

Сама сборка ящиков и других конструктивных элементов происходит с использованием инструмента. К такому инструменту относится:

угольник;
дрель;
набор свёрл;
карандаш;
кондуктор.

Кроме инструмента, потребуется мебельный крепёж: минификс, рафикс, шкант, саморезы и т. п.

Применяя мебельный кондуктор, собрать ящик, установить петлю или выдвижной механизм совсем несложно. Мебельный кондуктор можно использовать самодельный, а возможно приобрести и профессиональный. Такие приспособления содержат всевозможные размеры отверстий, выполненные на стандартном расстоянии и соответствующие разным вариантам крепления. Его использование заключается в установке на обрабатываемую деталь и проведении через него работы по сверлению. В случае самодельного варианта кондуктор часто выполняется в виде шаблона.

Сборка всех ящиков происходит независимо друг от друга в удобном для этого месте. Предварительно на элементах конструкции подготавливаются отверстия под петли фасадов, а в случае выдвижных ящиков устанавливаются доводчики и сами механизмы выдвижения.

↑ 3 шага и 6 советов по проектированию

1. Выбор оптимальной планировки и заготовка эскиза по расположению мебели

Выбор планировки кухни обусловлен не только формой помещения и конструктивными особенностями.

Учтите также несколько моментов ниже перед тем, как начнете рисовать проект.

Знание стандартных размеров шкафов поможет не только в проектировании, но и в процессе покупки. Стандарты рассчитаны исходя из среднего роста обычного человека, предполагают оптимальное расположение мебели для комфортного использования.

Тип шкафа	Размеры, см
Напольный (нижний)	Высота от пола до столешницы ‑85
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина – 60
Навесной (верхний)	Высота – 60, 80, 100, 120 (зависит от типа модуля)
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина ‑ 30

При создании проекта будущей кухни вы изначально уже будете знать, где будет располагаться мойка. Ведь далеко ее не перенесешь из-за невозможности удлинения коммуникаций.

Важно также изучить: Высота кухонного фартука на кухню по стандарту.

Имейте в виду, что при наличии газового котла на кухне и вытяжки с отводом в вентиляцию вы будете привязаны в проектировании к расположению вентиляционного канала и газовых труб.
Планируя кухню, помните, что минимально комфортное расстояние между предметами мебели (они же – проходы) – 60-70 см.
Правило «рабочего треугольника» хоть и носит рекомендательный характер для эргономики кухонного пространства, но стоит того, чтобы к нему прислушаться.

Три центра кухни – мойка, плита, холодильник, удобно расположенные, способны значительно повысить комфорт во время готовки и ускорить этот процесс.

И последнее – нельзя устанавливать плиту, мойку и холодильник вплотную друг к другу. Минимально допустимое расстояние между этими элементами – 50 см, а оптимальное – 80 см.

Рассмотрим на примере эскизов кухонь расстановку мебели в хрущевках серии П-47 (8,6 кв.м.).

Три варианта расположения мебели в типовой квартире-хрущевке с угловой и линейной планировкой кухни

Здесь вы уже знаете стандартные ширину и глубину кухонных шкафов, площадь кухни и можете примерно прикинуть, в каком направлении чертить и что куда ставить.

2. Определение минимальной комплектации кухонного гарнитура и функционала шкафов

Минимальная комплектация гарнитура имеет:

шкафы (верхние, нижние) с фасадами;
столешницу;
пристенный бортик (плинтус);
фурнитуру (петли, ручки);
цоколь, планки и другие дополнительные и необходимые элементы.

Гарнитур в минимальной комплектации от Hoff угловой «Барселона», 1,6×1,2 м

Обычно минимальной комплектацией часто руководствуются фирмы, занимающиеся изготовлением мебели на заказ, чтобы ориентировочно обозначить заказчику порядок цен. Как правило, цена идёт за погонный метр, который и включает необходимый минимальный набор элементов.

Имея данные о размерах кухонь и типовых планировках в панельных домах, хрущевках и т.д., многие производители предлагают уже готовые кухонные гарнитуры, что очень удобно для покупателя, т.к. не нужно самостоятельно заниматься подбором необходимых элементов.

Проект правой угловой кухни из каталога Hoff с размерами, модель «Лофт», 2,4×1,2 мПроект линейной кухни Леруа Мерлен, 1,8 м.

При наличии модульной системы у конкретного производителя со временем можно докупать шкафы и расширять рабочую зону кухни.

Доступно о том, как рассчитать и спроектировать кухню, на конкретном примере в видео:

3. Приступаем к проектированию 3D-модели

Самостоятельно нарисовать проект кухни с размерами не составит труда. Есть бесплатные онлайн-программы, для работы в которых не нужно обладать специальными навыками.

Воспользоваться сможете бесплатными конструкторами:

ДелоКухни.ру ‑ https://delokuhni.ru/24-konstruktor.html;
Ремонт-Волот.ру https://remont-volot.ru/281-onlayn-konstruktor-kalkulyator-kuhni.html
ИКЕА ‑ http://kitchenplanner.ikea.com/RU/UI/Pages/VPUI.htm;
Леруа Мерлен ‑ https://leroymerlin.ru/catalogue/proekt-kuhni/?ekitchen=1.

Также можете посмотреть каталог 3D проектов, нарисованных в конструкторе https://remont-volot.ru/dizayn-kuhni/proekty/

Пример проектирования на сайте ИКЕА

Преимущество таких онлайн-конструкторов на сайтах крупных производителей мебели в том, что с распечатанным проектом и спецификацией можно идти в магазин и сразу приобрести по составленному плану всё необходимое, зная полную стоимость.

Спецификация со списком товаров в Леруа МерленСпецификация со списком товаров и размерами модулей в планировщике ИКЕА

Зачем рекомендуют заранее создавать рисунок кухни

Даже с помощью элементарного проекта планировки кухни, нарисованного на бумаге или миллиметровке, можно визуально получить представление о будущей обстановке в комнате. При этом не советуют приступать к работе сразу после составления проекта, его следует отложить и спустя несколько дней вернуться к плану снова. С течением времени станет понятно, подходит такой проект или нет, а также, скорее всего, захочется что-то добавить в него или убрать. План даст возможность продумать вероятное объединение кухни и комнаты (или балкона), что позволит значительно расширить границы помещения.

Заранее подготовленный проект поможет получить общее представление о будущей кухне

Готовый проект кухни даст возможность решить большое количество задач, которые возникают в процессе планирования ремонта комнаты. С его помощью можно рационально разместить предметы мебели и бытовую технику, что позволит грамотно использовать полезную площадь помещения.

Благодаря предварительному планированию можно сразу определить, сколько мебели поместится в комнате, чтобы осталось достаточно пространства для свободного перемещения и комфортной готовки. Также заранее продумывается количество бытовой техники, которая комфортно вписывается в габариты кухни. Этот шаг убережет от покупки лишних или неподходящих по размеру бытовых приборов.

Благодаря проекту можно грамотно распорядиться пространством помещения

Картинка дизайна кухни обязательно должна содержать расположение коммуникаций. Благодаря этому станет ясно, как распределить рабочее пространство с учетом выхода водопроводных и газовых труб. Это поможет правильно спланировать размещение бытовых приборов

При этом необязательно фокусировать внимание на розетках, потому как на этапе ремонта их можно размещать в любом месте, где это потребуется

Если не просто нарисовать проект кухни на листе бумаги, а создать полноценный 3D дизайн, то, помимо вычисления необходимых размеров кухонного гарнитура, техники и другой мебели, можно заранее определиться с цветом стен и мебели и даже с размещением понравившихся элементов декора. Готовая 3D визуализация позволит полюбоваться картинкой готовой кухни и решить, требуется ли оставлять свои задумки в неизмененном виде или же нужно внести некоторые корректировки.

В интернете, в том числе на крупных мебельных сайтах, существуют программы для проектировки, с помощью которых можно создать бесплатный дизайн-проект кухни. Зачастую для этого требуется просто зарегистрироваться на сайте. К наиболее популярным относится программа PRO100, имеющая бесплатную пробную версию.

С помощью специальных программ можно создать полноценный 3D дизайн кухни

Если было решено сделать проект кухни самостоятельно, то человек получает такие преимущества:

кухонный гарнитур идеально вписывается в параметры помещения, так как были учтены размеры и конфигурация комнаты;
грамотно используется вся площадь помещения;
получается индивидуальный дизайн кухни, единственный в своем роде;
экономятся средства на стоимости мебели (в том случае, если решено было самостоятельно собирать кухонный гарнитур).

Схема сборки кухонного гарнитура

Гарнитур представляет собой комплекс, близкий к единому целому. Недостаточно смонтировать шкафы, необходимо отрегулировать их положение относительно друг друга и обеспечить стабильность этого положения. Для этого выполняют стяжку гарнитура. Собственно установка мебели производится согласно следующему порядку.

Первым крепят угловой модуль – как верхний, так и нижний. Для труб, поскольку в угловом элементе обычно устанавливается мойка, в задней стенке изделия прорезают отверстие. В некоторых случаях модуль монтируют вовсе без задней стенки.
Для самой раковины отверстие также проделывают заранее. Еще на этапе сборки столешницу размечают, просверливают отверстие большого диаметра, а затем лобзиком выпиливают отверстие нужного размера и формы. Столешницу фиксируют специальным крепежом, который идет в комплекте.
Под встроенную плиту столешницу режут таким же образом.
По очереди устанавливают остальные напольные шкафы, ориентируясь на расположение углового модуля, как на эталон. Затем все элементы стягиваются – саморезами в 30 мм или мебельной стяжкой. Последний вариант надежнее. На напольные шкафы требуется по 4 стяжки.
Отмечают уровень размещения верхней части гарнитура, и таким же образом, начиная с углового или пристеночного, вешают навесные шкафчики. Отверстия для креплений высверливают в стене перфоратором, закрепляют планку. На планку вешают регулируемые подвесы, а на них фиксируют навесные шкафчики. Подвесы позволяют корректировать положение модулей. Шкафчик для кухни должен висеть ровно, вплотную к стене.
Обязательная стяжка – достаточно по 2 крепления на каждый модуль.

При установке каждого элемента с помощью угольника и откоса проверяется горизонтальность и вертикальность. В противном случае невозможно добиться правильного размещения кухонного гарнитура.

Устанавливают мойку. Монтаж зависит от типа раковины.
Размечают столешницу по размерам установленных напольных шкафов: зазор между стеной и столешницей должен быть до 0,5 см – позднее он закрывается плинтусом. Впереди припуск столешницы составляет 3 см. Закрепляют элемент саморезами. Если все измерения были сделаны правильно, резать боковую сторону столешницы не приходится

Если, увы, в этом возникла необходимость, нужно обратись внимание на целостность пластиковой или металлической кромки.
Стыки между столешницами обрабатывают силиконовым герметиком, а затем перекрывают металлической планкой. Торцы возле плиты также заделывают металлической планкой, так как пластиковая быстро разрушается.
В последнюю очередь навешивают фасады

Для этого на дверцах устанавливают петли и закрепляют саморезами

Затем навешивают створки на крестообразные пластины и прикручивают. С помощью 2 болтов на дверной петли регулируется положение дверцы: она должна легко открываться и закрываться и висеть ровно.

Для этого на дверцах устанавливают петли и закрепляют саморезами. Затем навешивают створки на крестообразные пластины и прикручивают. С помощью 2 болтов на дверной петли регулируется положение дверцы: она должна легко открываться и закрываться и висеть ровно.

Виды кухонных шкафов

Принципиально разную конструкцию имеют навесные и напольные шкафы.

Среди навесных модулей можно выделить следующие разновидности:

Прямой кухонный шкаф. Типовая конструкция дополняется полками, иногда ящичками или посудосушителями, встроенной подсветкой. Может закрываться одной дверцей или двумя, горизонтально или вертикально.
Угловой кухонный шкаф. Чаще всего используют трапециевидную симметричную конструкцию. Иногда заменяют ее на Г-образную, в которой не одна скошенная дверца, а две, расположенные перпендикулярно относительно друг друга.
Шкаф под вытяжку. Конструкция различается для разных встраиваемых вытяжек. Перед проектированием лучше посмотреть нюансы встройки конкретной модели в техпаспорте.
Шкаф над холодильником. Если холодильник невысокий, то над ним можно разместить дополнительное место для хранения. Его преимущество – увеличенная глубина, по сравнению с остальными навесными модулями.
Навесные модули со встроенной бытовой техникой – микроволновкой, газовой колонкой, аэрогрилем и т.д. Проектируются индивидуально, под размещение на кухне и габариты самих предметов.

Напольные кухонные тумбы также можно разделить по видам:

Прямые. Стандартная конструкция короба дополняется вложенной полкой или выдвижными ящиками, различными системами хранения.
Угловые. В отличие от навесных шкафов, трапециевидные угловые тумбы используются редко – слишком много пространства они «съедают». А вот прямые с фальш-панелью и Г-образные с дверцей-трансформером пользуются популярностью.
Торцевые. Заканчивают обычно ряд кухни скругленным или скошенным модулем. Он имеет характерную треугольную конструкцию, оснащается прямой или радиусной дверцей. Или остается открытым, со скругленными или спиленными полками.
Под мойку. Принципиальных отличий в конструкции стола-мойки от угловых и прямых кухонных тумб два – отсутствие задней стенки и планки, к которым крепится столешница, располагаются вертикально, чтобы не мешать врезу чаши мойки. Длина и глубина тумбы должна соответствовать размерам мойки.
Под встраиваемую духовку. Шкаф имеет нишу 600х600 для расположения духового шкафа. В некоторых моделях требуется предусмотреть дополнительную вентиляцию (врезается специальная решетка в столешнице).
Пеналы. Чаще всего разрабатываются под встройку бытовой техники – холодильника, духового шкафа, микроволновки, стиральную или посудомоечную машину. Но нередки варианты и пеналов с полками и ящиками, оформленными под буфет.

Первый этап работы

Прежде всего необходимо измерить габариты кухни, сделать чертёж. Когда чертеж создан, составляется список устанавливаемой техники и мебели, и на чертежи наносится её расстановка. Вариант для небольшого помещения кухни может быть таким:

мойка в угловом пространстве, совмещённая с тумбой;
шкафчик, расположенный над угловой мойкой;
две тумбочки, стоящие вдоль стен и примыкающие к угловой мойке с левой стороны и правой стороны;
два шкафчика, подвешенных над тумбочками;
место, где будет установлена газовая плита, либо тумба для установки плиты и духового шкафа.

Может оказаться, что стены не вполне ровные, и это необходимо учитывать. Размеры кухни нужно нанести на чертёж, и на нём же отмечаются габариты устанавливаемой кухонной техники и мебели.

При проектировании кухни обязательно ориентируйтесь на принятые стандартные размеры шкафов. Для напольных они таковы:

глубина 600 мм;
высота 850 мм;
ширина двустворчатого шкафа 800-900 мм;
ширина одностворчатого шкафа не менее 600 мм;
расстояние между шкафом и стеной 50-100 мм (на это расстояние у стены должна выступать столешница);
с передней стороны столешница обычно выходит за край шкафчиков на 30-50 мм.

Навесные шкафы также имеют свои стандартизированные габариты:

глубина 300 мм;
высота 700-900 мм;
расстояние от столешницы до нижней кромки навесного шкафа не менее 450 мм;
от плиты до вытяжки должно быть не меньше750 мм пространства;
ширина каждого навесного шкафа обычно соответствует таковой у стоящего под ним нижнего.

Размещение

Бытовую технику и атрибуты мебели надо устанавливать так, чтобы кухня выглядела как единое целое с позиции дизайна. Для этого требуется соблюдение определенных моментов. Одним из которых является правило треугольника, основанное на создании рабочей зоны со следующими характеристиками: удобство, комфорт и эргономичность.

Основные атрибуты, если вы задумываетесь над тем, как спроектировать кухню, следующие:

Интерьеру кухонного пространства можно придать стиль и оригинальность, если установить все элементы с учетом размера помещения и его конфигурации. Кстати, дизайнеры Майкор мебель имеют богатый опыт проектирования кухонных гарнитуров любой сложности, и они с радостью вам помогут в решении этой непростой задачи. В остальном реализация рассматриваемой задачи на практике доступна при соблюдении таких правил:

Плита должна быть установлена на определенном расстоянии от стены. В противном случае не удастся добиться комфорта пользования этим оборудованием. Для заполнения пространства между стеной и кухней подойдет тумба малого размера с выдвижным ящиком, отличающаяся шириной в пределах 15 см.
Угловая тумба в Г-образной кухне не должна контактировать в части торца с плитой. Следует учесть это, если вас интересует, как сделать проект кухни самостоятельно с максимальной эргономичностью. Будет проблематично открывать дверку плиты. При этом поверхность недалеко находящегося стола может быть подвержена тепловому воздействию. Также следует соблюдать определенную удаленность холодильника от плиты. Соприкосновение их поверхностей надо исключить. Дистанция между этими элементами не должна быть меньше 15 см.
С помощью наиболее большого экземпляра посуды и объема загрузки за раз определяются размеры мойки, включая ее глубину. Еще один смеситель, оснащенный выдвижным душем, увеличивает уровень комфорта.
Плита и раковина – два объекта, служащие ориентирами для установки рабочей поверхности. Всегда размещается между ними

Это важно при условии, что вы решаете, как спроектировать кухню самому с соблюдением существующих норм. Минимальная ширина кухонного стола – 40 см при оптимальном диапазоне 60–90 см

Его оснащение дополнительными элементами добавляет удобство пользования, что достигается посредством выдвижных ящиков, большого числа полок для кухонной утвари и объемных лотков.
Размещение вытяжки должно соотноситься с варочной поверхностью. Всегда над ней при соблюдении высоты 70–75 см, если плита электрическая. В случае с газовым оборудованием эти параметры несколько корректируются – 75–80 см.
Машины для мытья посуды и стирки надо устанавливать рядом с мойкой. Такое размещение делает более удобным подключение к водопроводной системе.

Если обращаться к услугам дизайнеров по поводу того, чтобы спроектировать кухню, придется раскошелиться. И не факт, что сделанная работа вас устроит. В связи с этим такого рода дизайн проще разработать самому. Здесь нет особых сложностей. Следует лишь ознакомиться с моделями планировок мебели и бытовой техники, а также с некоторыми нормами и правилами по их размещению.

Особенности создания чертежа кухни: что на него нанести и какой использовать масштаб

После проведения всех замеров следует заняться созданием чертежа. Для этого требуется перенести полученные показатели на бумагу или в специальную программу, выбрав наиболее удачный масштаб. При этом нужно учитывать, что слишком крупным масштабом неудобно пользоваться ввиду большого размера рисунка, а если выбран слишком мелкий масштаб, то рисунок будет неудобно читать. В качестве оптимального варианта инженеры-строители рекомендуют применять соотношение 1:10 или 1:20.

Если правильно выполнена масштабно-координатная разметка, то создать проект кухни с размерами будет довольно просто. При разработке этого эскиза на бумагу переносятся все замеры – в результате получается план кухонного пространства, демонстрирующий вид сверху. На чертеже требуется обязательно отметить расположение дверных и оконных проемов, а также выступающих объектов.

Создавать чертеж кухни рекомендуется в масштабе 1:10 или 1:20

Здесь же чертят и отмечают с помощью знаков выходы водопроводных труб, вентиляционное отверстие, систему отопления

Важно правильно изобразить отступ от объектов до стен. После переноса информации на план-чертеж, нужно дополнительно войти в кухню и еще раз сверить нарисованный эскиз и комнату, проконтролировать, чтобы ни один объект не был утерян

Дополнительно не помешает хотя бы визуально проверить нанесенные расстояния.

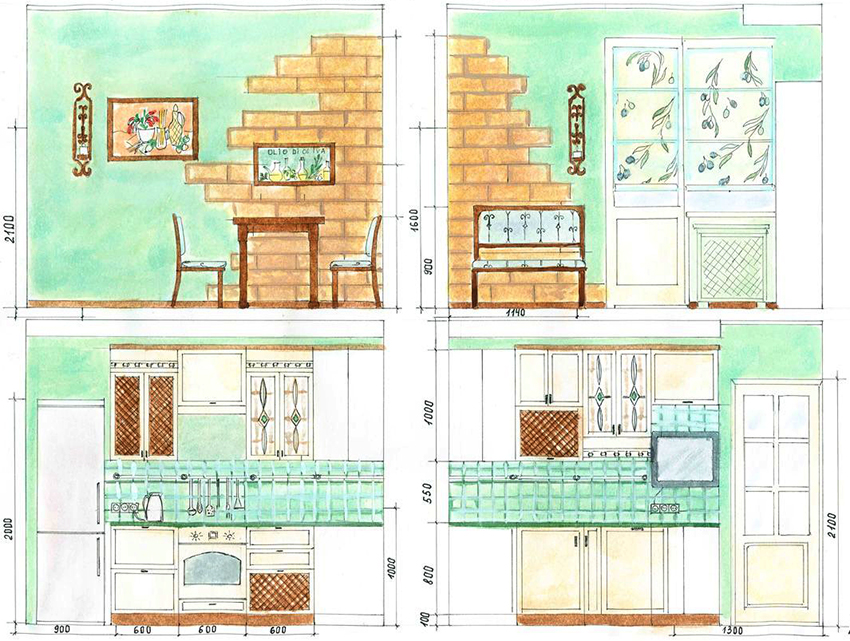

Второй этап создания эскиза кухни: развертка стен

Для создания развертки стен кухни используют программы Archicad и Revit

Для создания плана-развертки дизайнеры интерьеров используют специальные программы, такие как Archicad и Revit. Конечно, если подходить к созданию дизайна профессионально, то потребуется изучить все нюансы работы программ. Однако для создания элементарного проекта кухни достаточно просмотреть видео, содержащие простые инструкции по работе с программами.

На развертке стен удобно указывать размещение кухонной мебели

Помимо применения программ, можно планировку выполнить вручную, используя карандаш и миллиметровку. Для этого на листе требуется начертить прямоугольник, высота его (в масштабном соотношении) должна быть равна высоте стены, а длина равна величине той стены, которая имеет в интерьере наибольшее значение. Выбрав нужное расстояние от пола и угла, требуется начертить оконный и дверной проемы, нарисовать батарею и другие объекты, которые нельзя переносить. Развертку следует выполнить для каждой стены отдельно. Главное ‒ нарисовать общий план кухни, где каждая стена отмечается определенной буквой.

Статья по теме:

Методы разработки чертежей и схем

Изготовление кухонного гарнитура своими руками не обходится без заранее продуманных чертежей. Схемы можно создать двумя способами — начертить от руки или воспользоваться компьютерными программами.

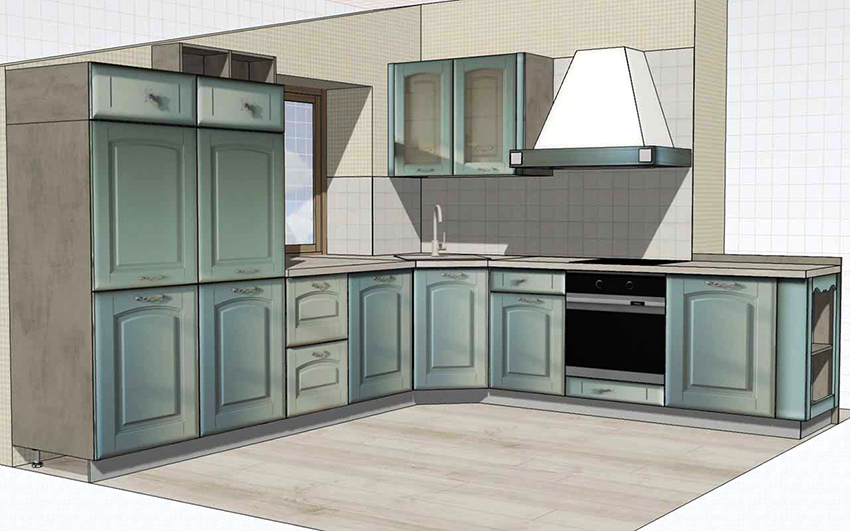

Так выглядит проект кухни в одной из компьютерных программ

Для создания чертежа своими руками потребуется лишь бумага с простым карандашом, при желании эскизы можно выполнить в цвете, чтобы понять, как кухонный гарнитур будет смотреться. Этот вариант хорош для тех, кто не испытывает проблем с черчением и рисованием.

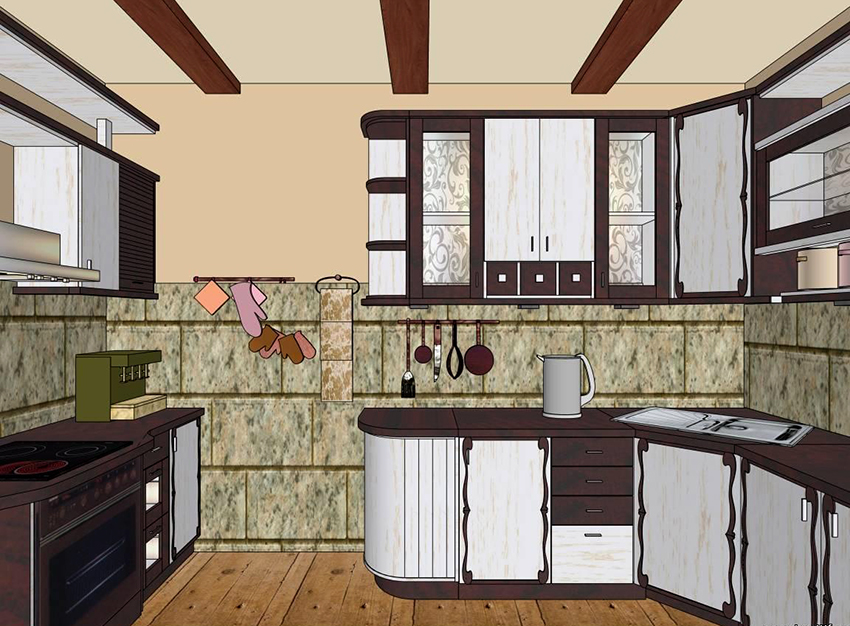

Визуализация кухни

Если же художественных навыков нет, можно создать 3D модель в компьютерной программе. Наиболее популярные графические редакторы для создания макетов мебели и интерьеров это AutoCad, Базис-мебельщик и PRO100. Инструкции к этим программам можно найти в интернете при скачивании.
