Укладка электрического теплого пола под ламинат

Виды карбонового пола

Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.

Пленочные полы

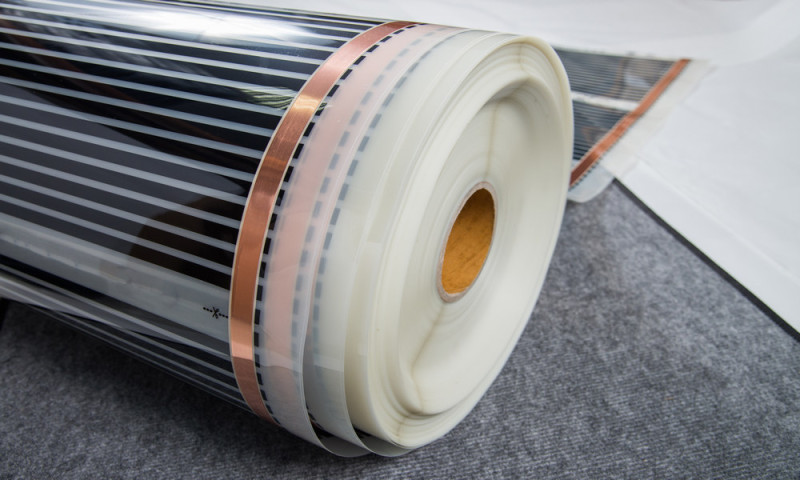

Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

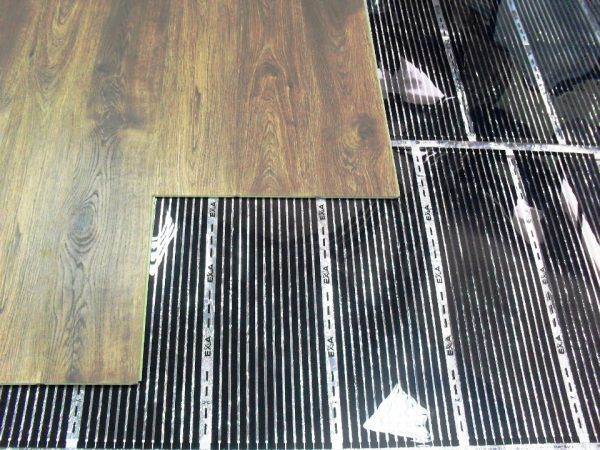

Смонтированный пленочный карбоновый теплый пол

Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:

линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.

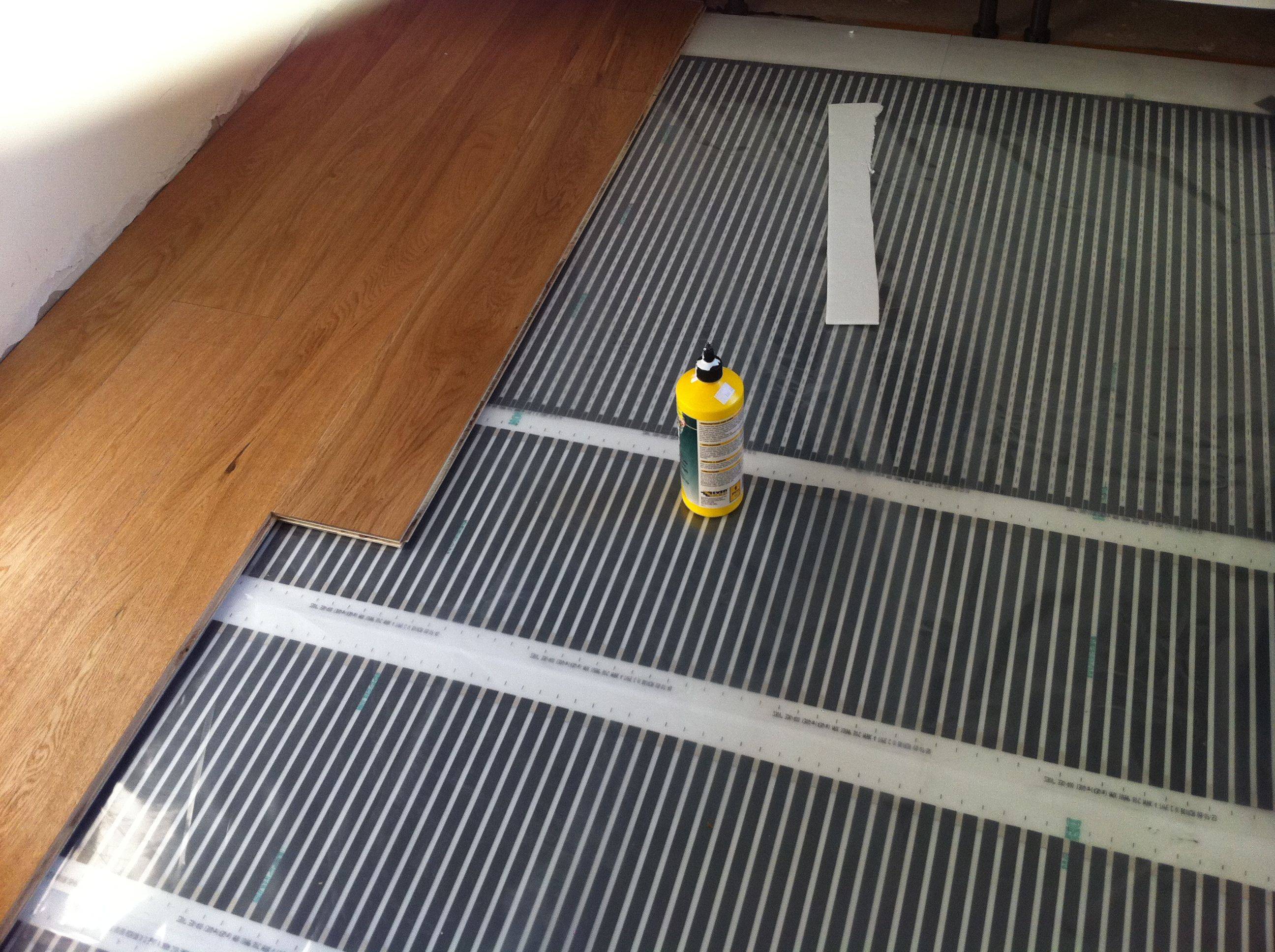

Ламинат — оптимальное напольное покрытие для системы теплый пол

Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.

Основные характеристики пленочной системы

Технические параметры	Значения
Толщина пленки	0,23-0,47 мм
Мощность потребления	130 Вт/м2
Расход энергии на м2	25-35 Вт/ч
Максимальная температура нагрева	33 °C
Длина рулона	50 м
Ширина рулона	50-100 см

Стержневой пол

У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.

Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.

Не боится запирания тепла и может быть уложен под мебель

Стержневой теплый пол RHE

Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.

Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации

Основные характеристики стержневого пола

Технические параметры	Значения
Мощность потребления	125-170 Вт/м
Расход энергии на м2	20-50 Вт/ч
Расход энергии на м2	20-50 Вт/ч
Шаг между нагревательными элементами	10 см
Ширина конструкции	83 см
Максимально допустимая длина при укладке	25 м
Толщина	3,5-5 мм
Максимальная температура нагрева	60°C

Монтаж инфракрасной потолочной пленки

В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.

Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.

После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.

Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.

При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.

После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.

Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.

Внимание! При необходимости можно установить инфракрасный теплый пол на потолок

Аморфный металлический

Основа в данной конструкции — аморфно-металлический сплав, который обладает:

высоким КПД;
повышенной устойчивостью к влаге и появлению коррозии;
прочностью и гибкостью;
электромагнитной безопасностью;
хорошим уровнем теплопроводности.

Эти свойства делают пол универсальным, его укладка допустима под разное покрытие, в том числе под ламинат.

Достоинства устройства на основе металлических сплавов:

равномерный прогрев помещения;
проста установки;
экономичность в потреблении энергии;
возможность монтажа под мебелью;
гарантийный срок до 25 лет.

Монтаж

Монтаж аморфного металлического пола намного проще, чем укладка других систем.

На подготовленное бетонное основание стелется подложка, на которой размещаются нагревательные маты, поверх кладётся ламинат, бетонная стяжка не требуется.

Подключается к терморегулятору, который установлен на стене.

Теплый пол из аморфного металла. Почему лучше аналогов?

Watch this video on YouTube

Готовим основание

Черновой пол должен быть ровным и чистым – сор и крупногабаритный мусор не допускаются, также важно удалить камешки, песок, пыль. Пол рекомендуется проверить на прочность, трещины и зазоры отремонтировать, выровнять до приемлемых параметров

Также на черновые полы должен быть постелен теплоизоляционный материал. Рекомендуется использовать фольгированный. Блестящая сторона должна быть вверху. Полосы укладываются стык в стык. Толщина фольгированного материала должна быть около 2-3 мм. Закреплять материал удобнее всего при помощи двухстороннего скотча, а щели между отдельными полосами можно закрыть обычным скотчем. Затем в материале будут вырезаны небольших размеров углубления, в которые помещаются клеммы, провода и другие коммуникации. Тогда основание для капризного ламината будет оптимально ровным. Также на основание пола рекомендуется постелить и слой гидроизоляционного материала.

Укладка фольгированного теплоизолятора

Учитесь на чужих ошибках

Несколько простых советов помогут вам в работе и сэкономят нервы и деньги.

Не приступайте к монтажу в холодном неотапливаемом помещении в зимний период. Температура воздуха в помещении должна быть не ниже 0 ºС, а влажность – не выше 60%.
Никогда не проверяйте исправность термопленки методом включения в сеть (даже кратковременного) материала в рулоне.
Прокол или другое повреждение графитового слоя обязательно надо заизолировать скотчем с обеих сторон.
Выбирая место под датчик температуры, позаботьтесь о возможности его замены в случае поломки.
Если по каким-либо причинам произошло затопление тёплого пола водой, немедленно отключите систему от сети. Помните, что повторное включение можно производить только после полной просушки пола.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы. Шаг 15. Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы. Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

https://youtube.com/watch?v=OvkPyYTeCqM

Сложности и ошибки

При монтаже ИК пола могут возникать следующие ошибки:

Фиксация клипс на пленке проводится снаружи: со стороны медной шины и матовой стороны – верхней со стороны подложки под ламинат. В таком случает система инфракрасного нагрева, хоть и работает, но быстро перегорает.
Отрезают пленку по медным полосам, которые не изолируют. Это приводит к замыканию системы и ее искрению.
Делают толстый слой полиэтилена между ИК пластинами и ламинатом. В результате тепло не может достигнуть квартиры.

Чтобы избежать сложностей, лучше доверить дело по укладке электрического пола и монтажу ламината профессионалам. С их помощью дело пойдет быстрее.

Также наиболее распространенная ошибка — отсутствие штроб – углублений в черновом бетонном покрытии для скрытия датчика температуры и клемм проводов.

Если этого не сделать, тогда под тяжестью давления пола, эти спайки между кабелем и пленкой просто будут нарушены. И инфракрасные полосы придут в негодность.

Другие ошибки, допускаемые в самостоятельной укладке электрического пола:

Установка датчика температуры не в том месте. Если расположить его вдали от пленки, он не будет считывать нормально температуру. Из-за этого владелец жилища может завысить значение обогрева на контроллере, что приведет к пожароопасной ситуации.
Укладка кабелей между подложкой и пленкой, а не под ними. Это также небезопасно.

Многие не знаю, что нельзя укладывать пленку на всей площади помещения, потому что при расположении мебели, тепло не сможет выйти наружу. Напольное покрытие при этом рассохнется.

Сложности работы инфракрасного пола возникают от того, что неправильно выбрана теплоотражающая подложка. Для нее нужен только материал на основе лавсана, которая не проводит ток. Она с виду такая же, как обычная металлическая фольга.

При укладке ИК пола запрещено применять алюминиевую подложку, используемую для других типов строительных работ. Из-за того, что она проводит ток, может возникнуть замыкание между слоями.

Ламинат: выбор и укладка

Если при устройстве пола предполагается использовать инфракрасный теплый пол под ламинат, то при выборе самого покрытия следует обратить внимание на такие факторы:

Специальная маркировка. На этикетке покрытия производитель соответствующим значком наподобие «змейки» указывает можно ли использовать данный товар для устройства теплого пола. Иногда указывается максимальная температура нагрева. Предельная температура пола — 27 градусов. Оптимальная температура поверхности ламината на 2-3 градуса ниже.
Толщина ламелей. Чем толще ламинат, тем медленнее проходит тепло.
Структура покрытия. Значение теплового сопротивления прямо пропорционально зависит от плотности ламината.
Концентрации формальдегида. По содержанию формальдегида ламинат делится на несколько классов. Покрытие с классом эмиссии Е1 абсолютно безопасно и используется в жилых помещениях. Класс Е0 еще более экологичен, но цена его достаточно высока. В ламинате классов Е2 и Е3 токсичного вещества в 3 и 6 раз больше, чем в Е1 и для использования в квартирах такое покрытие непригодно.

Укладка ламината на ИК-пол

Перед тем как начать монтировать ламинированное покрытие, необходимо подготовить необходимые инструменты. Кроме того, рекомендуется на смонтированную ИК пленку уложить подложку или обычный плотный полиэтилен. Это поможет избежать повреждения системы обогрева. Полосы подложки стелятся внахлест и скрепляются скотчем.
Далее технология укладки ламината на теплый пол не отличается от обычной. При этом специалисты рекомендуют выбирать продукцию известных производителей, например один из лучших европейских брендов — ламинат Балтерио, или более бюджетную коллекцию Kastamonu Black

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.

Одностороннее и двустороннее подключение Варианты подключения Правила подключения Правильная укладка проводов

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
Оптимальная мощность работы 160 – 190 Вт.
При покупке ламината следует проверить маркировки о совмещении с обогревом.
Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
Максимальная длина инфракрасных полос – 7 м.

Рекомендации по укладке

Можно ли устанавливать пленочный тёплый пол под ламинат?

Производители отмечают, что этот процесс является возможным. Более того, они утверждают, что такое сочетание является лучшим. Этому они нашли много причин.

При этом пленочный пол не создает температурных колебаний, чего так боится ламинат.

Не создает температурных колебаний

По сути дела, это является главной причиной, почему нужно устанавливать инфракрасный тёплый пол под ламинат.

Стоит добавить, что пленочная система отопления более экономная, чем другие виды электрического теплого пола. Экономия составляет 20-30 %. Она возникает благодаря особенностям ламината. Он является материалом, который не очень любит пропускать тепло. Поэтому нагревательные элементы под ним должны работать более сильно, чем под другими напольными покрытиями. Такая усиленная работа приводит к повышенному потреблению энергии электрическими кабелями. Отзывы об этом недостатке выразило уже много людей.

Что такое инфракрасный обогрев?

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Инфракрасный пленочный пол

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

Укладка листов пленочного теплого пола

Ограничение температуры деревянного пола

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Как резать пленочный теплый пол

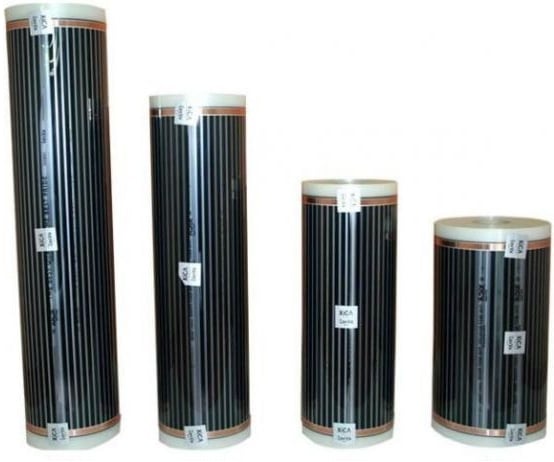

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м2. Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м2. Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Характеристики инфракрасных теплых полов

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

терморегулятор;
термодатчик;
специальные клипсы или зажимы;
провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

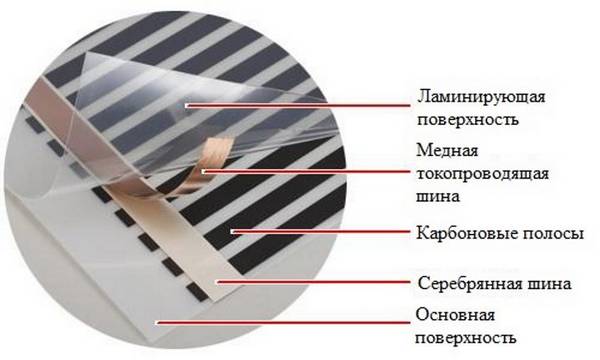

Устройство инфракрасной пластины

Достоинства пленочного обогрева

Эта система обогрева оптимально подходит для установки под ламинирующими панелями. В среднем толщина теплоизоляции не превышает 1 мм, поэтому высота уложенного покрытия остается на прежнем уровне. К числу достоинств инфракрасного пленочного пола также относятся:

Равномерное и быстрое прогревание.
Исключение вероятности деформации ламинированных панелей.
Отсутствие необходимости заливки стяжки, что способствует облегчению монтажных работ.
Снижение расхода электрической энергии по сравнению с монтажом других систем.
Продолжительный срок эксплуатации, который может достигать несколько десятков лет.
Практически мгновенное нагревание помещения.
Создание ионизационного фона, оказывающего благотворное воздействие на состав и уровень влажности воздуха.
Возможность дистанционной активации или программного выбора режима при помощи электронного управления.

Методика укладки нагревательных элементов

Чтобы знать, как установить теплый пол под ламинат, следует при расположении пленки сверяться с разработанной схемой.

Инфракрасный пленочный теплый пол может охватывать не всю площадь помещения, что зависит от его предназначения и интенсивности использования (прочитайте: «Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу»).

Пленку можно настилать:

На половине общей площади помещения, если предусмотрены иные источники отопления, а теплый пол служит в качестве дополнительной поддержки. При этом достаточно мощности 90-150 Вт/м2.
На 70-80% общей площади, если является единственным отопительным прибором. Мощность пола в данном случае возрастает до 150 Вт/м2.

Расстояние от края пленки до стен или мебели должно составлять не менее 20 см, а до отопительных приборов – не менее 1 метра. Это делается во избежание перегрева пола и выхода его из строя.

Чтобы максимально удобно и эффективно расположить пленку на поверхности пола, ее можно разрезать по светлым отметкам. При этом максимальная длина полосы не может превышать 8 м.

Если пленка односторонняя, ее располагают усиленной стороной вниз, а если двухсторонняя – сторона не имеет значения. Направление укладки пленки должно быть в сторону термостата, чтобы минимизировать расходы на проводку. Стелить пленку нужно медными контактами вниз, к которым впоследствии прикрепляют зажимы для подключения проводки.

Конструкция инфракрасного теплого пола

Система ИК теплых полов построена на способности некоторых материалов при нагреве излучать тепловые волны. Это явление основано на электромагнитном излучении, при котором образуются волны длиной до 100 мкм.

Таким излучателем в ИК-пленке является карбоновое покрытие, которое разогревается при прохождении электрического тока по проводящим полосам из меди и серебра, в результате чего происходит нагрев полового покрытия и помещения.

Некоторые лучи имеют возможность проходить сквозь напольное покрытие, а поэтому размещение ИК-пленки под габаритной мебелью запрещено, так как может возникнуть перегрев системы. Производители выпускают ИК-материал с потреблением до 440 Вт/кв.м., но для устройства обогрева под ламинатные полы предельная мощность ограничивается 150 Вт/кв.м.

ИК-пленка выпускается в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона сформированы независимые блоки с местами обрезки с шагом в 200-250 мм.
