Пол на мансарде: как сделать по балкам перекрытия

Кровельная конструкция

Стропильная система является главным элементом крыши, она должна быть надежной и долговечной, чтобы мансардное помещение прослужило долго и правильно. Наклон крыши определяют соответственно пропорциям всего здания, чтобы создать общую гармонию внешнего вида постройки.

Применяют два типа стропильных систем, используя наслонные стропила или висячие стропила. Опирание наслонных стропил происходит путем упора одним концом в наружную стену, а именно в мауэрлат, а другим на промежуточную опору.

Конструкция мансардной кровли в виде схемы

Для правильной работы данной конструктивной системы должны быть правильно расчитаны все нагрузки, а также здание должно иметь несущие стены, на которые и будет опираться одним концом стропильная нога. Если здание маленькое и негабаритное обычно применяют висячие стропила, так как они не нуждаются в несущих стенах. Один конец стропильной ноги упирается в стену, а именно на мауэрлат, а другой в другую стропильную ногу, без дополнительной опоры.

Жилое помещение должно быть оборудовано под надежной кровельной конструкцией. Данная конструкция должна выдерживать мансардные окна, нагрузку от слоев теплоизоляции, звукоизоляции и пароизоляции.

Важно помнить о теплоизоляции данного помещения, так как через кровельное покрытие теряется больше всего тепла. От внутренней стороны помещения укладывают пароизоляцию, потом слой утеплителя, чаще всего минеральную вату, а потом идет слой гидроизоляции

Важно делать в кровле между слоями необходимый зазор для вентиляции, чтобы не образовывался конденсат, который может привести деревянные элементы конструкций к гниению

Площадь мансардного пола

Площадь чердачного помещения во многом зависит от формы кровли дома. Как правило, угол ската крыши в каждом домостроении разный. Если крыша двухскатная, чердак имеет две торцевые вертикальные стены.

Очень важно наличие окон в этих стенах. Четырёх скатная кровля или крыша более сложной конфигурации потребует врезки оконных проёмов в кровлю дома

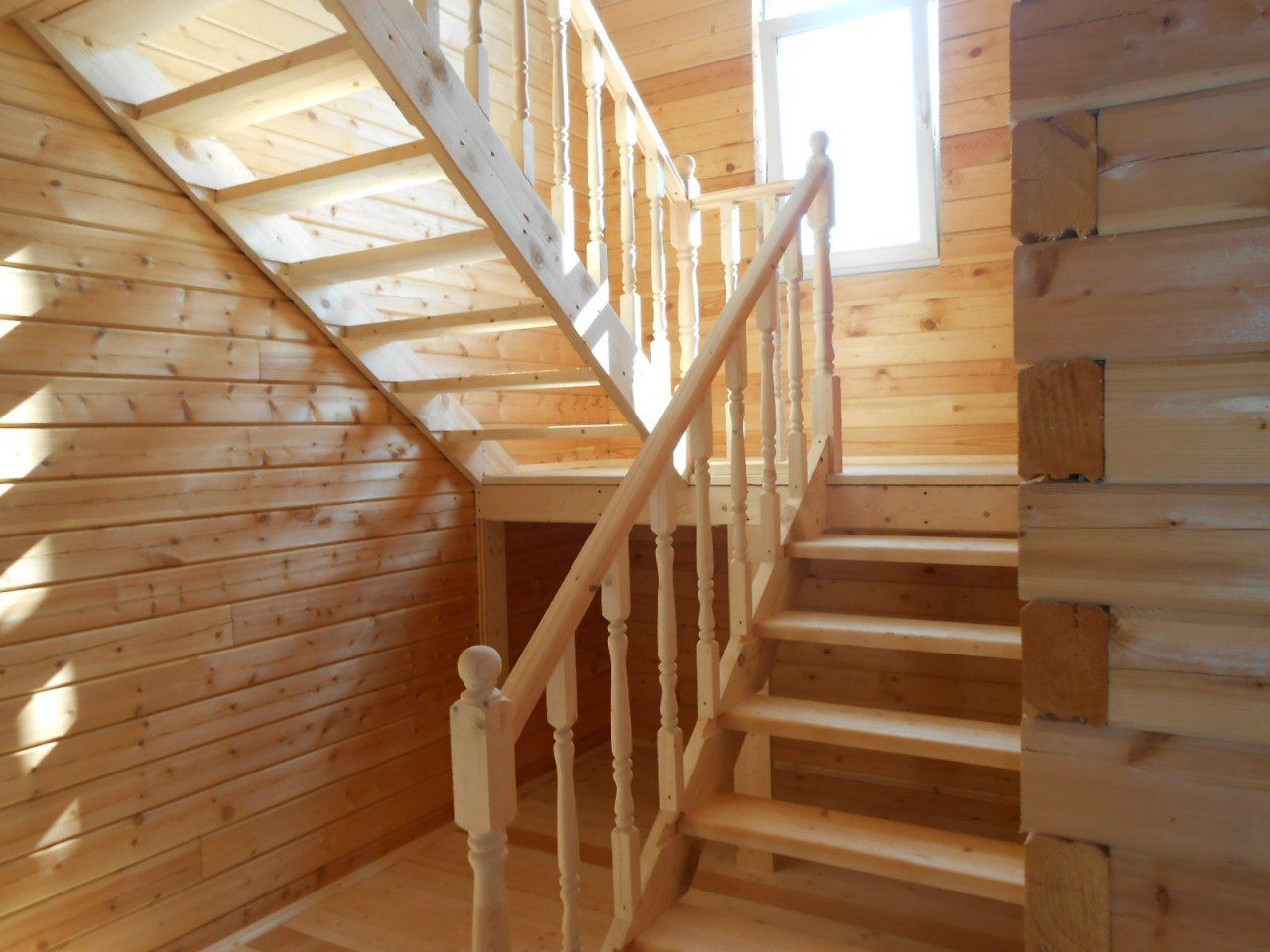

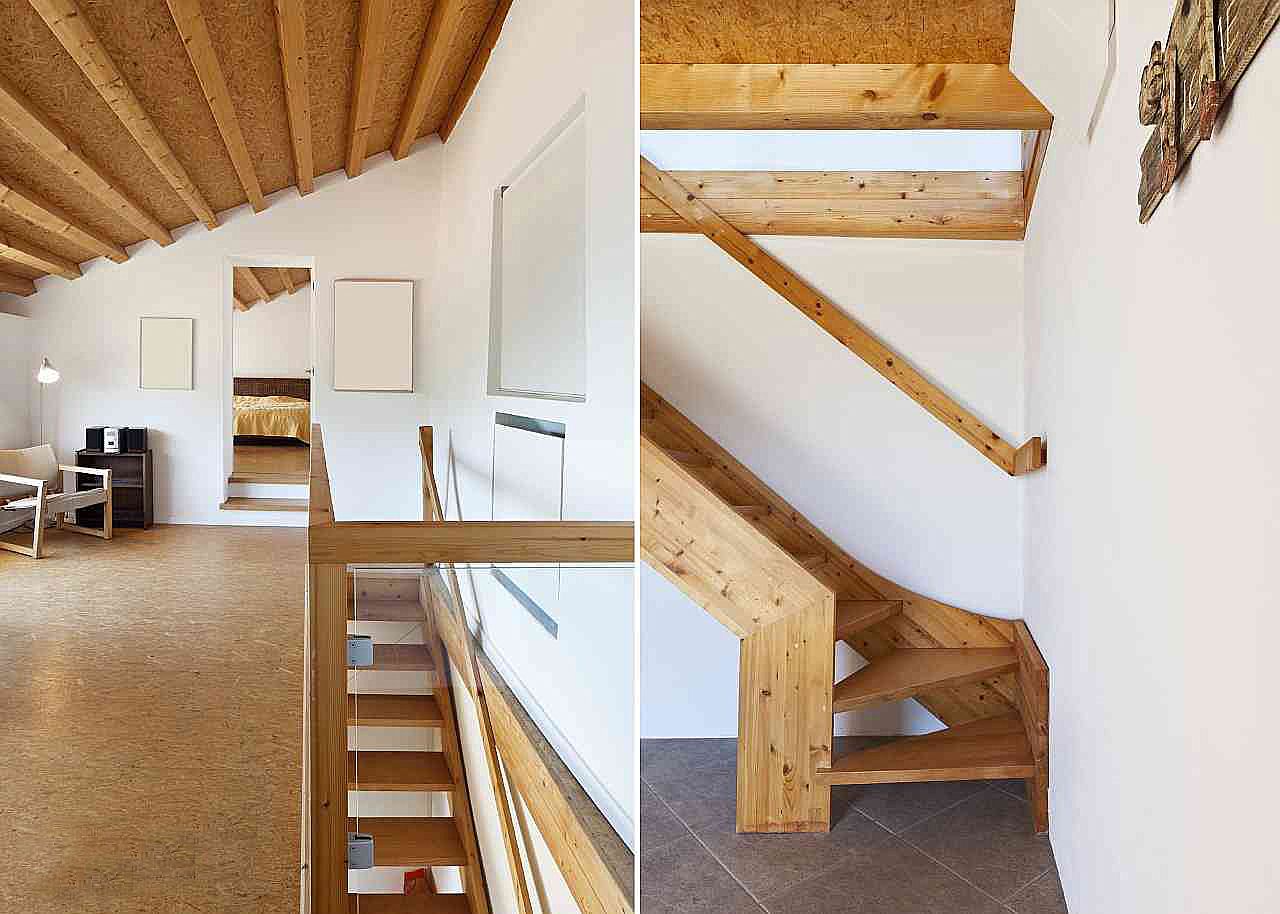

Особенности устройства прохода на мансарду

Зачастую владельцы домостроений ограничиваются небольшим люком в чердачном перекрытии.

Небольшой люк позволяет пройти только человеку или доставить на чердак малогабаритный груз.

В случае железобетонного перекрытия люк делают размерами не больше 700х700 мм.

Чтобы попасть человеку на мансарду, ему будет нужно карабкаться по неудобной, почти вертикальной лесенке. А, как же дети, пожилые люди? Когда молодые хозяева обустраивают своё жилище, зачастую они об этом не задумываются.

Из этой ситуации есть только один выход – устройство внешней лестницы. Конечно, это будет связано с дополнительными расходами. Но есть один существенный плюс, он заключается в том, что вы сохраните площадь мансарды, неограниченной проходом.

Выбор материалов для полов второго этажа

Изоляторы при монтаже пола

Нижнюю часть перекрытия защищают от влаги пароизоляционной пленкой (пергамином, полиэтиленовыми полотнищами).
Для звукоизоляции можно использовать обычные теплоизолирующие покрытия из базальтовой ваты или стекловаты плотностью 40-45 кг/м₃. Большего эффекта можно добиться при укладке специальных материалов типа «шуманет».
Если первый этаж холодный, полы утепляют базальтовой ватой, стекловатой или пенопластом. Температура внешнего покрытия пола должна отличаться от температуры в комнате не больше чем на 2 градуса. Идеальным вариантом сохранения тепла в комнате является использование минеральная ваты. Также для этих целей применяют пенопласт, керамзит, опилки.
Накрывают «пирог» гидроизоляционным материалом.

Настил в детской должен быть экологичным и обладать ударной звукоизоляцией.
При наличии на первом этаже душевой, ванной, бассейна обязательно соорудите защиту от влаги.
Гидроизоляция не требуется в случае использования утеплителя ЭППС.
Если на конструкцию не будет попадать вода сверху, влагозащитную пленку поверх изоляции можно не стелить.
Пол в отапливаемых комнатах, расположенных над жилыми помещениями, можно не утеплять, но наличие шумоизоляции обязательно.

Пиломатериалы для пола на втором этаже

Выбор сорта пиломатериала зависит от финишного покрытия, финансовых возможностей и других факторов:

Материалы первого сорта обычно покрывают лаком и используют как чистовые.
Пиломатериалы второго сорта красят.
Доски третьего сорта сверху накрывают линолеумом или используют в подсобных помещениях.
Чистовое покрытие изготавливают из обычных досок, фанеры, OSB. Для получения ровной поверхности лучше использовать шпунтованный материал.
Верхний слой также может улучшить звукоизоляцию помещения, если использовать массивные плитные материалы, например, ЦПС.
Шпунтованные доски плотно прилегают друг к другу и также не пропускают посторонние звуки.
Влажность заготовок не должна превышать 12%, иначе после высыхания между половицами появляются большие щели.
Перед покупкой проверьте товар на наличие дефектов. Поверхности балок должны быть параллельны, иначе обеспечить горизонтальность будет очень трудно.

Как сделать полы мансарды из шпунтованной доски

Мансарда является помещением необычным. По сути, она представляет собой жилую комнату, которую делают на месте чердака. Наклонные поверхности, невысокий потолок, фронтонное/скатное окно и проём для лестничного марша – вот тот узнаваемый облик тихого мансардного пространства, который хорошо подходит для создания спальни, мастерской или зоны для отдыха.

Домовладельцы, которые решили получить под крышей дополнительные квадратные метры, интересуются оптимальным конструктивом для обустройства мансарды. Тут не всё так просто, ведь стены и потолки мансарды будут неотъемлемой частью утеплённой кровельной системы. Также часто задаются вопросы о материалах, которые можно использовать для сборки полов на мансарде. Например, о применении здесь половой шпунтованной доски.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания. Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м

давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м. давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м. 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п. то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Шаг — Раскладка и временное крепление балок

Для перекрытия по деревянным балкам в газобетонном доме используют балки сечением 100 – 120 х 150 – 200 мм. Длина балок обычно 6 м, но может быть и больше.

Точный размер сечения и шаг установки балок определяется расчетом при проектировании дома. Балки обычно укладываются поперек комнаты. Длина выбирается не менее ширины помещения под перекрытием, с учетом половины ширины каждой стены, на которую балка опирается.

После раскладки балок по стенам с проектным шагом они временно закрепляются к монолитному поясу Г-образными полосками оцинкованной стали. К балке крепят 4-мя шурупами и к поясу тоже 4-мя шурупами, вкрученными в пластиковые распорные дюбели. Нужно по 2 пластины, 16 шурупов и 8 дюбелей на каждую балку.

Как выбрать половую доску для чердака?

При строительстве своего загородного дома запланировал жилую мансарду на чердаке и вот теперь настало время для этого дела. На данный момент занимаюсь полом и так как опыта в таком деле нет, то прошу специалистов проконсультировать по вопросу: Как выбрать половую доску для чердака?

Чтобы правильно выбрать половую доску для мансарды, вам нужно определиться, какой сорт доски лучше приобрести, также необходимую длину и ширину. Сейчас со всем этим попробуем разобраться.

Сорта массивной доски для пол бывают категории А, В, С. Отличаются они только наличием сучком.

Сорт А — наличие сучков нет совсем или очень мало и маленького размера.

Сорт В — сучки на поверхности не более 10 мм.

Сорт С — выпадающие сучки или маленькие дефекты.

Сорт А и В берут, в основном, под морилку и лак, сорт С сгодится под покраску. Думаю, что сорт В или С подойдет на полы для мансарды, тем более что выйдет дешевле.

Чтобы определиться с толщиной доски, нужно измерить расстояние между лагами. Чем оно больше, тем толще должна быть доска. Для мансарды лучше всего выбрать 40 мм.

Длина, в основном, бывает 3, 4, 6 метров. С длиной определиться проще всего, сделав необходимые замеры.

Важный совет — не работать с досками повышенной влажности, со временем такой пол будет коробить. Пиломатериал должен быть просушен надлежащим образом.

Я тоже как и Вы планировал вначале возвести 2 этаж, как мансарду, но потом высоту потолка поднял до 2,8 м. и получился полноценный этаж. Теперь о полах. Я настелил пол из сосновых досок толщиной 30 мм. с выбранной четвертью. Предварительно их выдержал 1 год в крытом и проветриваемом помещении, уложив как полагается каждый ряд на прокладки ( бруски 30 х 30 мм. ), несмотря на заверения продавцов, что доска просушена ( не верьте и Вы ). Лаги я укладывал через каждые 0,5 м. На потолок в зависимости от исполнения можно пустить практически любую доску толщиной не менее дюйма. Я, когда дело дошло до потолка уже поиздержался в деньгах и купил доску из . клёна, т.к. она была самая дешёвая. Это очень хрупкая древесина, но вместе с тем очень твёрдая. И ничего, вот уже 16 лет ни одного нарекания. Вам, если не обременены в средствах, рекомендую тоже сосновую доску использовать, тоже с выборкой и, пожалуй, дюймовки вполне будет достаточно.

Если жилой чердак с полом, был задуман еще на стадии проекта, то берите половую рейку одного сорта и размера, что и в основных помещениях первого этажа, хлопот будет меньше.

В принципе, половое покрытие, любого из этажей, ни чем не отличается, единственное что на чердачном помещении пол ложится так же на лаги (балки) но между потолком нижнего этажа и полом верхнего над ним, лежит утеплитель. Так же имеет место, при не качественной вентиляции и «холодном» чердаке, отложение конденсата под полом чердака, поэтому пол из лиственницы будет самым подходящим для чердака, хотя и дороже и тяжелее (нагрузка на всю конструкцию дома)

Чердак, в отличи от мансарды, по определению относится к нежилым помещениям.

То есть эстетическая составляющая той самой половой доски не на первом месте.

Доску лучше брать шпунтованную,

Далее длина доски, тут крайне важно минимизировать отходы во время распиловки доски, перед её укладкой (монтажом к лагам). То есть измерьте длину и ширину чердака и покупайте доску с таким учётом чтобы количество отходов было минимальным

То есть измерьте длину и ширину чердака и покупайте доску с таким учётом чтобы количество отходов было минимальным.

Толщина доски, тут главный ориентир это шаг между лагами, чем меньше шаг, тем тоньше может быть половая доска, на лицо прямая взаимосвязь.

Так же важно учитывать и сечение лаг. Так при расстоянии между лагами 30-ь см, достаточная толщина доски 20-ь мм

Так при расстоянии между лагами 30-ь см, достаточная толщина доски 20-ь мм.

Да и помещение не жилое, нагрузка на половое покрытие не большое.

Ширина доски на Ваше усмотрение, наиболее популярная ширина 105-ь мм.

Порода древесины, тут уже надо отталкиваться от материальной составляющей, конечно дуб, или лиственница прекрасно себя чувствуют в условиях неотапливаемого помещения с перепадами температур, это прочная древесина, долговечная.

Дуб вообще почти не подвержен гниению (в составе природные антисептики), но цена такой доски довольно высокая.

Обращайте внимание на сортность доски, для чердака не обязательно покупать идеальную доску класса «Экстра», достаточно класс «А», или даже «С», такая доска значительно дешевле

Виды перекрытий под крышей дома

В частных домах в основном применяют два вида перекрытий:

деревянное перекрытие;
железобетонные плиты.

Полы в мансарде по деревянному перекрытию

На деревянный настил кладут лаги из бруса с шагом 400 – 500 мм. Перекрытие утепляют.

Утепление и звукоизоляция пола

Прежде всего, пространство пола закрывают слоем пароизоляции из толстой полиэтиленовой плёнки. Между лагами укладывают утеплитель. Это могут быть маты из минеральной ваты, плиты из полиуретана либо из другого аналогичного материала.

Очень часто применяют минеральную вату в виде утеплителя пола по причине её дешевизны. Однако вы должны знать, что при малейшем проникновении влаги в подпол, вата превратится в бесполезную труху.

Некоторые специалисты советуют засыпать пароизоляцию небольшим слоем песка, объясняя это эффектом бесшумности удара по мешку с песком.

Песчаная прослойка делается при надёжной несущей способности основания пола.

Финишное покрытие пола

На лагах лучше всего уложить дощатый настил толщиной 20 мм с замковыми соединениями «шип-паз». Черновой настил крепят к лагам гвоздями или шурупами.

Гнёзда креплений должны быть утоплены в дерево. Настил из ДСП листов не будет нуждаться в дополнительном выравнивании поверхности.

Настил шлифуют вручную наждаком или шлифовальной машиной. Затем обязательно пропитывают антисептиком или олифой. Пол окрашивают или покрывают лаком.

Обработанный пол в мансарде также используют в качестве чернового пола для устройства финишного покрытия.

Какое будет напольное покрытие мансардного помещения, зависит от вкуса и финансовых возможностей хозяев дома.

Можно уложить паркет из ламината, постелить линолеум, ковролин. Также вполне приемлемо устроить напольное покрытие из винилового покрытия.

Бетонное основание очищают от пыли и грязи. Щели и сколы заполняют цементным раствором.
Всю площадь покрывают пароизоляцией из полиэтиленовой плёнки.
На плёнку кладут утеплитель из минеральной ваты, полиуретановых плит или делают засыпку из керамзита. В общем, материал утеплителя может быть из разных материалов.
Керамзитовую засыпку покрывают слоем цементного раствора. Стяжку делают с горизонтальной и ровной поверхностью.
Уложенный утеплитель закрывают ДВП листами или ДСП плитами.
Для устройства деревянных полов на пароизоляцию устанавливают лаги из деревянного бруса. Утеплитель кладут между лагами.
По лагам стелют дощатое покрытие.
По цементной стяжке устраивают финишное покрытие пола из любого вида напольных покрытий. Стяжку обрабатывают грунтовкой. На таком основании удобно класть самоклеящийся линолеум или виниловый паркет с клейким основанием.

Деревянный дом

Если пол мансарды настилается по деревянным балкам, стоит подумать не только о внешнем виде пола, но и об утеплении с шумоизоляцией. Само перекрытие здесь пустотелое и эти пустоты между несущими балками необходимо заполнить выбранным типом материала. Для этого подходит несколько видов утеплителей:

Пенопласт и пеноплекс — хорошие варианты из бюджетных. Пеноплекс лучше, так как прочнее и не реагирует на попадание влаги.
Минеральная или каменная вата – применяются чаще, чем предыдущие материалы. Выполняют одновременно роль утепления и шумоизоляции.
Керамзит. Подходит только в тех случаях, когда толщина перекрытия составляет более двадцати сантиметров. Меньшая толщина не подойдет, так ка эффективно керамзит работает только при засыпке слоя не меньше пятнадцати сантиметров.
Эковата – набирает популярность, но, все еще не получила настолько широкого распространения, как указанные выше виды утепления.

Все указанные утеплители, за исключением пенопласта с пеноплексом, потребуют укладки пароизоляции. Собирая пол на мансарде своими руками об этом обязательно нужно знать, так как большинство из рассмотренных материалов чувствительны к воздействию воды и могут стать неэффективными при намокании.

Собрать же пол на мансарде своими руками проще всего деревянный. С досками просто работать, они легко пилятся под нужный размер, а для монтажа не нужен сложный инструмент. Заливка цементной стяжки осуществляется сложнее и потребует много времени – раствор сможет высохнуть полностью не ранее, чем через три – четыре недели. Кроме того, для заливки бетонных стяжек в деревянных домах потребуется собирать очень прочное черновое основание.

Чтобы понять, как своими силами сделать полы на мансарде в деревянной постройке, посмотрите на схему ниже. Там достаточно понятно показано, что и где укладывается, а также какова должна быть последовательность слоев при монтаже. Ориентируясь на схему сделать все будет намного проще, а качество сборки зависит только от вашего старания.

Перекрытия по балкам

Балочные перекрытия применяются в малоэтажном строительстве (в деревянных и каменных зданиях), при реконструкции зданий старой постройки путем замены деревянных балок на более долговечные металлические или железобетонные.

По материалу балки подразделяются на деревянные, железобетонные и металлические.

Перекрытия по железобетонным балкам.Перекрытия по железобетонным балкам состоят из балок, укладываемых на несущие стены с расстоянием в осях 600, 800, 1000 мм, межбалочного заполнения и пола (рис. 5.5).

Глубина опирания концов балок на стены или прогоны принимается не менее 150 мм. Концы балок на опорах заанкериваются, а зазоры между балкой и стенками гнезда на глубину 40-60 мм заделываются раствором. Межбалочное заполнение (рис. 5.6) состоит из наката, представляющего собой настил из легкобетонных плит и звукоизолирующего (теплоизолирующего) слоя. Швы между элементами наката и балками тщательно заполняются раствором или поверх наката укладывают пергамин. Звукоизоляция выполняется обычно из слоя шлака или песка толщиной не менее 60 мм. Снизу накат и балки затираются раствором. Такую конструкцию применяют при дощатых полах по лагам. При устройстве других видов полов, например цементных, требующих сплошной жест

Рис.5.5. Сборные железобетонные балки и детали их опирания:

а – план расположения балок перекрытия; б – общий вид балки; 1 – балка;

2 – стальной анкер; 3 – стальная структура; 4 – монтажная петля; 5 – заделка бетоном

кой подготовки, пространство между балками заполняется шлаком, по которому укладывается слой шлакобетона толщиной не менее 40 мм и пол (). Более целесообразными в этих случаях являются накаты из двухпустотных легкобетонных камней — вкладышей, обладающие достаточными звукоизоляционными свойствами и требующие лишь тщательного заполнения швов раствором (рис. 5.6 д).

Перекрытия по металлическим балкам.В настоящее время металлические балки применяются лишь в исключительных случаях при ремонте и реконструкции зданий.

Стальные балки (обычно двутаврового профиля) располагаются на расстоянии 1-1,5 м друг от друга. Глубина опирания их концов на стены составляет 200-250 мм.

Рис.5.6. Конструкция балочного перекрытия из сборных

а – общий вид; б – легкобетонная плита; в – легкобетонный камень-вкладыш; г,д – варианты перекрытия с минеральными полами; 1 – железобетонная балка; 2 – накат из легкобетонных плит; 3 – гидроизоляционный слой; 4 – звукоизоляция; 5 – звукоизоляционная прокладка; 6 – лага; 7 – дощатый пол; 8 – шлак; 9 – шлакобетон толщиной

40 мм; 10 – цементный пол толщиной 20 мм; 11 – затирка раствором

Требования к мансардному утеплителю

Итак, какой утеплитель можно назвать лучшим для мансардной крыши? Здесь все зависит от того, чего именно вы от него ожидаете, ведь для теплоизоляции мансарды бань и саун, где проходят пожаронебезопасные дымовые трубы, трудно придумать что-то лучше базальтового утеплителя, который выдерживает до 1000°С. А вот для утепления обычной мансарды летнего домика базальт не лучший вариант — его могут съесть мыши.

У каждого материала – свои ценные свойства и свои минусы. При выборе материала для утепления мансарды большинство людей интересуют такие аспекты, как:

Теплоизоляционные качества.
Экономичность.
Долговечность.
Удобство монтажа.
Водоотталкивающие свойства.
Шумоизоляция
Универсальность

Но подойдем к этому вопросу с профессиональной стороны. Конечно, самое ценное качество — это все-таки умение утеплителя задерживать тепло:

Еще один немаловажный момент: можно ли одним и тем же утеплителем теплоизолировать и скатные стены мансарды, и полы? Поэтому обратите внимание: если в названии какого-нибудь утеплителя есть слово «универсал», значит его можно применять как при утеплении кровли, так и для стен, пола и перекрытий. Для отделки мансарды – это самый оптимальный вариант: закупаем понравившийся материал и сразу отделываем и стены, и фронтоны, и пол. Быстро, и менее проблематично – теперь все утепление будет иметь одинаковые свойства и одинакового долго служить

Быстро, и менее проблематично – теперь все утепление будет иметь одинаковые свойства и одинакового долго служить.

А теперь о поглощении звуков. Но зачем крыше шумоизоляция, ведь за ней ни соседей, ни топота ног? Скажем так: у тех, в чьем доме кровельное покрытие из металла (профнастил, металлочерепица) и хоть раз шел дождь, таких вопросов не возникает

Понятно, что нежилой чердак еще можно оставить без шумоизоляции, а вот при обустройстве жилой мансарды важно понимать, что комфорт – это в первую очередь тишина

Также выбор утеплителя для мансарды напрямую зависит от того, из чего сделана ее несущая конструкция: из железобетона, металла или дерева. И чем более горюч материал тех же стропил, тем менее горючим должен быть утеплитель, чтобы мансардное пространство не вспыхнуло, как спичка.

И, наконец, для мансардного утеплителя ввиду наличия постоянных водяных паров в помещении самое ценное качество – это гидрофобность:

Какой же именно утеплитель больше всего подойдет для мансардной крыши конкретно вашего дома.

Особенности обустройства пола на мансарде

Процесс обустройства пола чердачного помещения имеет некоторые особенности:

Несмотря на то, что пол мансарды не контактирует с холодной внешней средой, он нуждается в качественной тепло- и шумоизоляции.
Материал для утепления пола должен иметь небольшой вес, чтобы не утяжелять конструкцию.
Мансарда бывает разных конфигураций, позволяя открыть новые возможности для воплощения дизайнерских задумок. Практика показывает, что сделать комнату из чердачного помещения дешевле, нежели строить полноценный второй этаж, несмотря на затраты по утеплению помещения.
Благодаря разнообразию форм и конфигураций конструкции, мансарды придают оригинальный вид дому.
Качественный пол зависит от качества материалов для его изготовления и технологии процесса его возведения.
При обустройстве пола бревенчатых домов размер перекладных и подстропильных балок должен быть одинаков и составлять прочный каркас для крепления на него мауэрлата.

Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие

Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку	Вид сверху
Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция
