Сроки испытания резиновых диэлектрических ковриков

Коврик диэлектрический

Ковры диэлектрические ГОСТ 4997-75 Коврики резиновые диэлектрические используются для защиты при работе с электроустановочным оборудованием на предприятиях, заводах и подстанциях, защищают от возможного удара электрического тока и вредного воздействия электрических полей. Изделие производится в соответствии ГОСТом 4997-75 из каучукового полотна, которое обладает диэлектрическими свойствами. Также по техническим условиям на коврах должна быть рифленая лицевая поверхность, глубина рифов должна составлять 1-3 мм., фактура должна обеспечивать антискольжение при работе на ковре. Коврики резиновые диэлектрические не должны иметь трещин, выступов, посторонних включений.

Диэлектрические ковры существуют двух типов: 1 группа — для работы при температуре от -15 до 40 С 2 группа — маслобензостойкие ковры для работы при температуре от -50 до + 80, при таких условиях время эксплуатации ковра не должно превышать 3000 часов.

Размеры ковров: 500×500×6 мм 600×600×6 мм 700*700 *6 мм 750×750×6 мм 900×900×6 мм 1000×1000×6 мм 1000×8000×6 мм

Технические требования: испытательное напряжение — 20 кВ переменного тока частотой 50 Гц допустимый максимальный ток утечки — не более 160 мА/м2 электрическая прочность — не менее 10 кВ/мм Контроль качества: Диэлектрические коврики подвергаются испытаниям в соответствии с требованиями требованиям ГОСТ 4997-75. Каждую партию ковров необходимо подвергать приемо-сдаточным испытаниям по характеристикам, заявленным в ГОСТ. Каждая партия диэлектрических ковров имеет документом о качестве. Сертификат содержит основные данные о партии: — информацию об изготовителе — номер партии — количество ковров и размеры — дату изготовления — отчет о результатах испытаний.

Пример таблицы испытаний:

КАЧЕСТВЕННЫЕ ПОКАЗАТЕЛИ

№ П/П	Наименование показателей по нормативному документу	Результат контроля
1	Внешний вид	Соответствует ГОСТ
2	Толщина, мм	6 +/- 1
3	Глубина рифов, мм	1-3
4	Испытательное напряжение, Кв	20
5	Ток утечки, мА/м2	111
6	Электрическая прочность резины, Кв/мм	соответствует
7	Изгиб ковров	Без трещин
8	Физико-механические показатели резины	Соответствует ГОСТ

Не реже одного раза в месяц необходимо проводить периодические испытания. Маркировка и упаковка: Каждый ковер маркируется несмываемой краской. Диэлектрические коврики поставляются на палетах, перевязанные упаковочной лентой. Транспортировка и хранение Коврики диэлектрические в соответствии с требованиями ГОСТ 4997-75 должны транспортироваться и храниться при температуре окружающей среды в пределах от 0С до +30С без деформаций и повреждений. Коврики нужно беречь от воздействия прямых солнечных лучей и хранить на расстоянии не менее 1 метра от отопительных приборов. Не допускается воздействие масел, бензина и других разрушающих резину веществ. В случае транспортировки или хранении при отрицательной температуре, перед использованием необходимо выдержать ковры в упаковке при температуре +20С±5С в течение 24 часов. Гарантийный срок: Изготовитель гарантирует соответствие диэлектрических ковриков требованиям ГОСТ 4997-75. При соблюдении условий транспортирования, хранения и эксплуатации изготовитель гарантирует срок хранения изделий в течение 3 лет со дня изготовления. Гарантийный срок эксплуатации диэлектрических ковриков – 3 года со дня их ввода в эксплуатацию.

Цена на коврик диэлектрический зависит от размера и колличества партии.

Средства защиты в электроустановках

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства классифицируются на: 1. Изолирующие 2. Ограждающие 3. Приспособления для работы на высоте 4. Вспомогательные приспособления 5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

Все изолирующие защитные средства делятся на:

• Основные
• Дополнительные

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

• диэлектрические перчатки,
• изолирующие токоизмерительные клещи,
• монтерский инструмент с изолированными рукоятками,
• токоискатели.

дополнительные изолирующие средства:

• диэлектрические галоши
• коврики
• изолирующие подставки

В электроустановках выше 1000 В: основные изолирующие средства:

• изолирующие штанги
• изолирующие токоизмерительные клещи
• указатели напряжения

дополнительные изолирующие средства:

• монтерский инструмент с изолированными ручками
• диэлектрические перчатки
• боты
• коврики
• изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

В соответствии с приложением №8 к Инструкции по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003

Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная)	По местным условиям
Указатель напряжения	2 шт.
Изолирующие клещи	1 шт.
Диэлектрические перчатки	2 пары
Диэлектрические галоши	2 пары
Диэлектрический ковер или изолирующая подставка	По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности	То же
Защитные щитки или очки	1 шт.
Переносные заземления	По местным условиям
Распределительные устройства напряжением выше 1000 В
Изолирующая штанга (оперативная или универсальная)	2 шт. на каждый класс напряжения
Указатель напряжения	То же
Изолирующие клещи (при отсутствии универсальной штанги)	1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)
Диэлектрические перчатки	Не менее 2 пар
Диэлектрические боты (для ОРУ)	1 пара
Переносные заземления	Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты)	Не менее 2 шт.
Плакаты и знаки безопасности (переносные)	По местным условиям
Противогаз изолирующий	2 шт.
Защитные щитки или очки	2 шт.

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

Наименование	Переодичность
осмотров	испытаний
Диэлектрические перчатки	перед применением	Один раз в 6 мес
Инструмент (на изоляцию)	перед применением	Один раз в год
Указатели (УНН)	перед применением	Один раз в год
Изолирующие клещи	Один раз в год	Один раз в 2 года

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

№ _______

Годно до _____ кВ

Дата следующего испытания «____» __________________ 20___ г.

_________________________________________________________________________

(наименование лаборатории)

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы:

№ _______

Дата следующего испытания «____» __________________ 20___ г.

_________________________________________________________________________

(наименование лаборатории)

Алгоритм работы

1. Отправляете на наш электронный адрес заявку с перечнем испытываемых СИЗ и вашими реквизитами.

2. В течении часа получаете в ответ счет и договор на испытание.

3. Привозите СИЗ на испытание. Получаете оригиналы документов:

• договор — 2 экз,
• счет,
• акт выполненных работ — 2 экз,
• акт приемки-передачи СИЗ.

4. Через 7 дней забираете испытанные СИЗ с комплектом документов:

• протокол испытаний,
• свидетельство электролаборатории,
• счет-фактура.

СИЗ выдаются только после поступления денег на наш расчетный счет и наличии с ваше стороны следующих документов:

• подписанный договор,
• подписанный акт выполненных работ,
• доверенность на получение СИЗ.

Остались вопросы? Хотите заказать? Звоните!

• НАШИ УСЛУГИ Высоковольтные испытания электрозащитных средств
• Электрофизические измерения
• Техническое обслуживание электроустановок

КАТАЛОГ ТОВАРОВ

• Перчатки, боты, галоши, накладки, ковры электроизолирующие

Набор электрика до 1000 В
Диэлектрический инструмент до 1000 В Диэлектрический изолированный шарнирно-губцевый инструмент
Наборы диэлектрического инструмента
Наборы диэлектрических изолированных отвёрток
Наборы диэлектрических изолированных ключей
Диэлектрические изолированные ножи
Диэлектрические изолированные ножницы
Электромонтажный инструмент

• Инструмент для опрессовки наконечников и сетевых работ Инструмент для опрессовки изолированных наконечников

Пресс-клещи для опрессовки втулочных наконечников
Пресс-клещи для обжима разъемов RJ
Пресс-клещи для неизолированных наконечников и гильз
Пресс-клещи для компрессионного обжима F-коннекторов
Инструмент для монтажа кабельных стяжек
Инструмент для работ с оптоволоконным кабелем
Инструмент для работ с коаксиальным кабелем
Инструмент для работ с витой парой
Ножницы для резки проводов и кабелей

• Ножницы кабельные ручные для резки проводов и кабелей

Ножницы секторные (кабелерезы) для резки силовых бронированых кабелей
Инструмент для снятия изоляции с проводов и силовых кабелей

• Инструмент для снятия изоляции и оболочки силовых кабелей

Стрипперы для снятия изоляции с проводов
Указатели напряжения до и выше 1000В, сигнализаторы напряжения

• Указатели напряжения до 1000 В

Указатели напряжения выше 1000 в
Сигнализаторы напряжения наручные, касочные
Электроизмерительные приборы

• Цифровые токоизмерительные клещи Цифровые токоизмерительные клещи Mastech, КВТ

Цифровые токоизмерительные клещи ZEN, UTB, CMP
Токоизмерительные клещи КТ
Мультиметры цифровые

• Мультиметры цифровые UNI-T

Мультиметры цифровые TDM Electric серия «МастерЭлектрик»
Мультиметры цифровые (Mastech)
Мультиметры серии МП
Мегаомметры цифровые
Детекторы скрытой проводки
Заземления до и выше 1000 В
Клещи и штанги электроизолирующие до и выше 1000 В

• Штанги электроизолирующие до и выше 1000 В

Клещи электроизолирующие до и выше 1000 В
Электробытовые изделия
Плакаты и знаки электробезопасности
Лестницы диэлектрические, подставки, настилы
Алюминиевые лестницы, стремянки

• Алюминиевые лестницы

Стремянки
Слесарно-монтажный инструмент, наборы инструмента

• Слесарно-монтажный инструмент Шарнирно-губцевый инструмент Плоскогубцы

Бокорезы
Тонкогубцы
Отвертки, наборы отверток
Ключи
Наборы инструмента

• Наборы инструментов YATO

Наборы инструментов VOREL
Наборы инструментов STHOR
Фонари
Средства индивидуальной защиты (головы, глаз, при работе на высоте. )

• Каски, щитки, очки

Защита при работе на высоте (лазы, стропы, пояса)
Сумки, ящики, пояса для инструмента
Контрольно-измерительные приборы

• Измерение давления Манометры общетехнические

Манометры сигнализирующие (электроконтактные)
Напоромеры
Регуляторы давления прямого действия
Дополнительное оборудование
Реле протока
Датчики- реле давления
Измерение температуры

• Термометры стеклянные жидкостные с защитной гильзой

Термометры манометрические ТКП, ТГП
Термометры биметаллические БТ, ТБЛ, ТБП
Термоманометры
Термометры контактные
Регуляторы температуры прямого действия
Измерение влажности
Газоаналитическое оборудование
Инструмент для измерения линейно-угловых величин
Кабельные хомуты и аксессуары
Кабельные муфты термоусаживаемые соединительные и концевые на напряжение 1кВ, 10кВ, 35кВ

ООО «МАСТЕРЭЛЕКТРОСЕРВИС», г. Минск, ул. Некрасова, дом 5, пом.17А. Регистрационный номер ЕГР: 192248675 от 21.12.2015, выдано Мингорисполкомом. УНП: 192248675. Аттестат аккредитации №BY/112 2.4502, действителен до 11.07.2024г. Свителельство о регистрации в торговом реесте № XXXX от 21.12.2015

Какие работы относятся к работам со снятием напряжения.

Количество используемых звеньев на изолирующей части может изменяться.

Удобны телескопические приспособления, но также применяются и цельные конструкции.

• Нормы весовой нагрузки на руку нормируются и подобраны так, чтобы мог работать один или два человека. Испытания штанг проводятся под высоким напряжением, прикладываемым к их изолирующим частям. Напряжение прикладывается между рабочей деталью и съемным электродом, который временно крепится около упора между рукояткой и изолирующей частью (рис. Величина напряжения регулируется автотрансформатором, установленным на входе устройства (регулятор напряжения).
• С применением штанг делают проверки качества изоляции, заменяют предохранители, устанавливают различные детали, осуществляют операции с разъединителями, производят измерение электрических параметров, накладывают заземления и т. Переносные заземления содержат зажимы для соединения с токоведущими деталями или проводами (рис. Проходящий ток проверяется миллиамперметром, защищенным от перегрузки с помощью разрядника (Р) (рис. С помощью клещей изолирующих заменяют предохранители, снимают накладки, ограждения и производят другие подобные работы.
• Они делаются целиком из неэлектропроводного материала (до 1000 В) или с металлическими губками. Испытания на электрическую прочность производятся аналогично штангам. Вместо клещей изолирующих может применяться штанга, если подобрать подходящий рабочий элемент.

Они содержат вторичную обмотку, подключенную к прибору.

В качестве первичной служит высоковольтная шина или провод.

Рабочая часть представляет собой разъемный магнитопровод с обмоткой и прибором.

На рисунке выше, в таблице ОЗС и ДЗС находятся в раздельных списках.

Диэлектрические коврики срок поверки по правилам. Диэлектрические перчатки

Электроизмерительная лаборатория качественно и оперативно выполнит испытания средств индивидуальной защиты (СИЗ) и электроинструмента . Испытания проводятся с использованием специализированного высоковольтного стенда квалифицированными сотрудниками нашей лаборатории, имеющими большой опыт работы и все необходимые допуски. По окончанию испытания на изделие ставится штамп с указанием допустимого напряжения и даты следующей поверки. Так же составляются и утверждаются протоколы испытания, которые выдаются клиентам.

Нужно ли испытывать новые диэлектрические перчатки, боты, галоши, инструмент???

Нас часто спрашивают зачем испытывать диэлектрические перчатки, ведь проще и дешевле купить новые. Но не все так просто. Есть правила, которые надо выполнять.

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ СО 153-34.03.603-2003

1.4.4. Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

Стационарная высоковольтная электролаборатория нашей компании проводит испытания следующих средств защиты:

• диэлектрические перчатки;
• боты и галоши резиновые диэлектрические;
• ручной изолирующий инструмент;
• изолирующие штанги;
• изолирующие и электроизмерительные клещи;
• указатели напряжения;
• изолирующие подставки и колпаки;
• переносные заземления.

После введения в эксплуатацию СИЗ и электроинструмент подлежат периодическим и внеочередным испытаниям. Внеочередные испытания проводятся после ремонта, замены составных частей либо при обнаружении неисправности. Все испытания средств защиты из диэлектрической резины , электроинструмента, штанг, указателей напряжения проводятся согласно документу «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним» и государственным стандартам. Перед проведением испытаний проводится внешний осмотр. При обнаружении каких-либо дефектов либо неполной комплектации СИЗ считается неисправным и испытания прекращаются. Если внешний осмотр дал положительный результат, изделие проходит испытания, включающие контроль механических и электрических характеристик.

Алгоритм работы

1. Отправляете на наш электронный адрес сайт заявку с перечнем испытываемых СИЗ и вашими реквизитами.

2. В течении часа получаете в ответ счет и договор на испытание.

3. Привозите СИЗ на испытание. Получаете оригиналы документов:

• договор — 2 экз,
• счет,
• акт выполненных работ — 2 экз,
• акт приемки-передачи СИЗ.

4. Через 7 дней забираете испытанные СИЗ с комплектом документов:

• протокол испытаний,
• свидетельство электролаборатории,
• счет-фактура.

СИЗ выдаются только после поступления денег на наш расчетный счет и наличии с ваше стороны следующих документов:

• подписанный договор,
• подписанный акт выполненных работ,
• доверенность на получение СИЗ.

Основным электрозащитным средством при работе в электроустановках до 1000 В и дополнительным в электроустановках свыше 1000 В являются диэлектрические перчатки . Допустимо использование перчаток из натурального каучука и листовой резины не короче 350 мм. Периодичность испытания диэлектрических перчаток установлена в «Правилах» и составляет один раз в 6 месяцев . Диэлектрические перчатки проходят только электрические испытания, в ходе которых определяется величина проходящего через них тока (не более 6 мА) и отсутствие пробоя. Сроки испытания диэлектрических перчаток не изменяются даже, если изделие не было в эксплуатации.

Диэлектрические боты и галоши защищают от напряжения шага и относятся к дополнительным СИЗ, галоши на установках до 1000 В, а боты на установках до и свыше 1000 В. Внешне галоши и боты должны выглядеть так: резиновые верх, резиновая рифленая подошва, текстильная подкладка. Боты должны быть не короче 160 мм и иметь отвороты. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты. Если про

Переменный ток

Группы электриков комплектуются специальной одеждой. По большей части резиновые изделия. Диэлектрические материалы изолируют ток, выступая базисом создания мер защиты персонала от сетей промышленной частоты. Потенциал неопасен, поскольку заряд прикосновением будет происходить, пока позволит размер емкости человеческого тела. Затем, поскольку сопротивление излучения велико, пострадавший устранит себя от опасности.

Указанные меры не всегда помогают работающим с высоковольтным оборудованием. Резиновую подошву потенциал пробивает, возможен летальный исход. Чтобы дополнительно снизить опасность, перед электрическими щитами и шкафами с высоким напряжением рекомендуется стелить диэлектрические коврики. Чаще изготавливаются из резины, добавляют сопротивления меж грунтом, подошвой. Толще покрытие, выше потенциал способно выдержать. Дополнительно по поверхности выполняется рифленый рисунок глубиной 3-5 миллиметров, снижает площадь контакта, повышает сопротивление стеканию тока по поверхности изделия.

Предельное напряжение, выдерживаемое диэлектрический ковриком, указывает производитель. Для резины толщиной 6 мм составит 20 кВ тока промышленной частоты. Хватит работать с подстанцией 10 кВ.

Диэлектрический коврик изготавливается из специальных сортов резины, стойко выдерживающих действие агрессивных сред. Поскольку использование изделия подразумевается крупным предприятием, в трансформаторной будке, прочих малоприятных местах. Сопротивление увлаженного (покрытого кислотой, щелочью) коврика резко падает. Появляется опасность летального исхода.

Использовать коврики следует по любым типам покрытий, исключая диэлектрические. Стелют поверх бетона, кирпича, цементной стяжки, земли. Однако в лабораториях (также нужна защита против поражения электричеством) другая опасность. Избегает человека, преследует микросхемы. Статическое электричество. Будет показано ниже: в неблагоприятных условиях возможно навредить аппаратуре, себе (через понижение заработной платы размером урона).

Испытания

Перед тем, как их использовать, необходимо убедиться в том, что коврики не потеряли своих защитных свойств. Для этого необходимо провести проверку.

Сначала нужно осмотреть изделие. Для того, чтобы убедиться в отсутствии трещин, необходимо несколько раз перегнуть коврик. Если используются подставки, их осмотр должен показать отсутствие сколов и трещин.

В том случае, если механические повреждения отсутствуют, выполняются испытания на электрический пробой. Для этого прилагается соответствующее напряжение. Испытания проводят при температуре 15-40 градусов и влажности 45-75 %.

Если недостатки обнаружены, изделия подлежат замене. Если коврики лежат на складе, то проверку проводят каждые три года.

Стационарная электролаборатория | Сергей Красницкий

В этом разделе я расскажу вам о средствах защиты. Что это, какие виды бывают, для чего необходимы, зачем их испытывать, какие требования предъявляются к ним, какая периодичность поверки.

СИЗ или средства индивидуальной защиты, необходимы для защиты человека от воздействия вредных факторов на производстве, в нашем случае, большинство средств защиты необходимо для защиты от поражения электрическим током.

Перечислю основные средства защиты при работе с электроустановками до 1000 Вольт: изолирующие штанги всех видов; изолирующие клещи; указатели напряжения; электроизмерительные клещи; диэлектрические перчатки; ручной изолирующий инструмент.

Так же есть дополнительные средства защиты: диэлектрические галоши; диэлектрические ковры и изолирующие подставки; изолирующие колпаки, покрытия и накладки; лестницы приставные, стремянки изолирующие стеклопластиковые; переносные заземления.

Периодическое испытание средств защиты, необходимо для того что бы удостовериться в том что эти средства выполняют свои защитные функции. Например: диэлектрические перчатки при контакте с проводом под напряжением не допустят поражения электрическим током, или указатель напряжения не имеет пробой на ручке.

После испытания на изделие ставится клеймо с отметкой о поверке и датой следующего испытания, и выписывается протокол. Наличие клейма и протокола является подтверждением безопасности защитного средства, при соблюдении правил хранения и общих правил пользования таких средств можно гарантированно заявить о защите от поражения электрическим током.

Общие правила пользования защитными средствами следующие:

электрозащитными средствами пользуются по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны;

основные изолирующие средства рассчитаны на применение в закрытых установках, а в открытых электроустановках и воздушных линиях они применяются только в сухую погоду.

Перед применением средств защиты персонал обязан проверить его исправность, отсутствие внешних повреждений, очистить от пыли, проверить по штампу срок годности.

У диэлектрических перчаток перед употреблением следует проверять отсутствие проколов путем скручивания их в сторону пальцев. Пользоваться средствами защиты, срок годности которых истек, запрещается.

Ручной инструмент, применяемый при монтажных, демонтажных, ремонтных работах, при обслуживании электрооборудования (отвертки, плоскогубцы, кусачки и т.д.), должен быть длиной не менее 100 мм, иметь покрытие из влагостойкого нехрупкого изоляционного материала и специальные упоры перед рабочей частью и находиться в исправном состоянии.)

Существует Приказ Минэнерго России от 30.06.2003 N 261 «Об утверждении Инструкции по применению и испытанию средств защиты, используемых в электроустановках», в нем расписана периодичность и требования к испытаниям средств защиты.

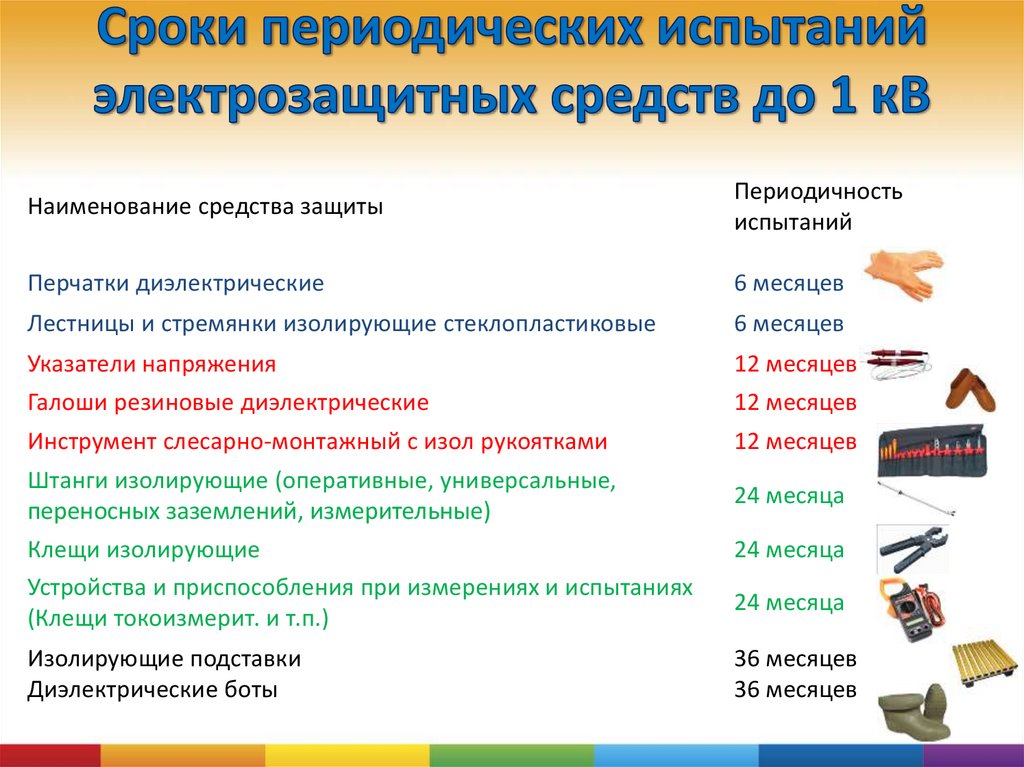

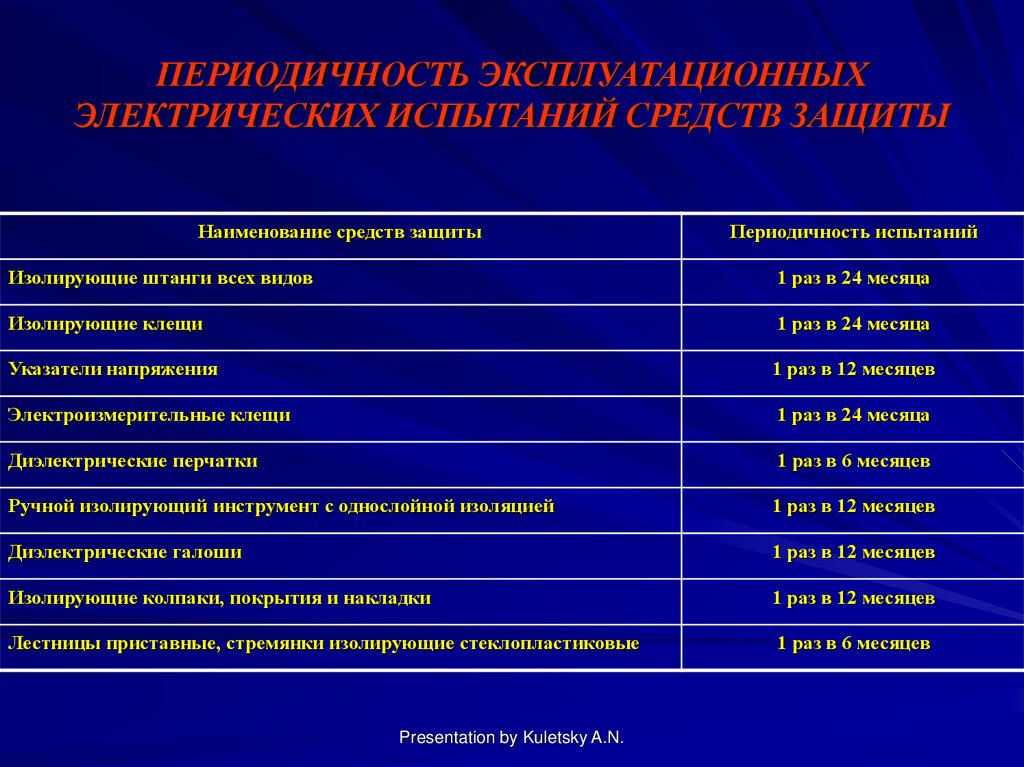

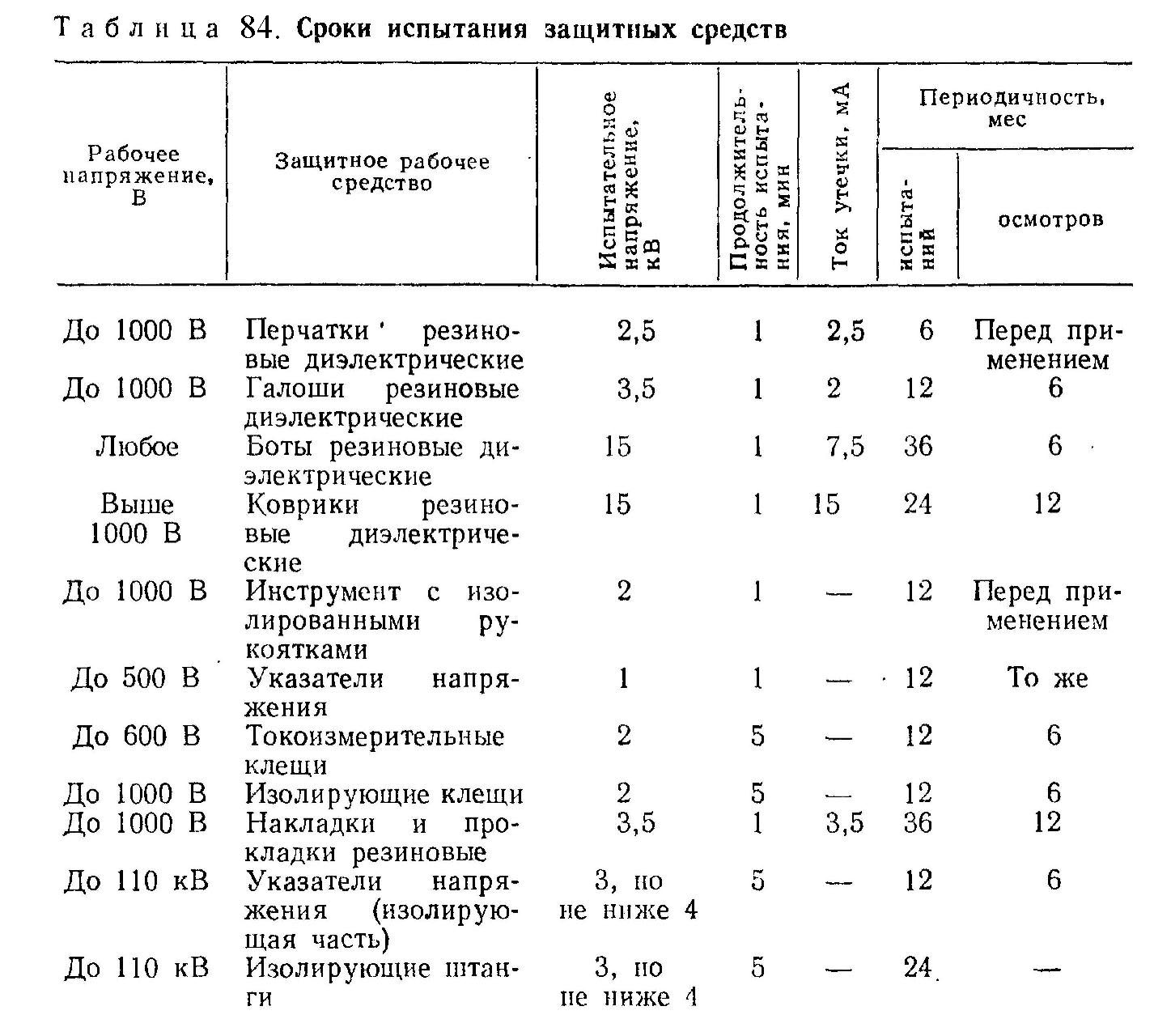

Сроки поверки средств защиты:

Защитное средство	Периодичность поверки
Штанги изолирующие	1 раз в 24 месяца
Изолирующие клещи	1 раз в 24 месяца
Электроизмерительные клещи	1 раз в 24 месяца
Указатели напряжения до и свыше 1000 В	1 раз в 12 месяцев
Перчатки диэлектрические	1 раз в 6 месяцев
Галоши диэлектрические	1 раз в 12 месяцев
Боты диэлектрические	1 раз в 36 месяцев
Инструмент ручной изолирующий	1 раз в 12 месяцев
Когти и лазы монтёрские	1 раз в 12 месяцев
Пояса предохранительные	1 раз в 6 месяцев

В нашей электролаборатории, в среднем, поверка средств защиты осуществляется в течении 2-х рабочих дней, в исключительных случаях (например заказчик из области) мы идем на встречу и можем произвести небольшой объём работ в течении нескольких часов.

Диэлектрические коврики: разновидности, качество, назначение

Диэлектрические коврики используются как дополнительная мера защиты при работах с электроустановками под высоким напряжением. Материал, из которого выполнено изделие, должен отвечать установленным требованиям. В зависимости от целей подбирается размер подстилки, а также учитывается время хранения при покупке, которое ограничено тремя годами.

Назначение изделий

Диэлектрические коврики относятся к дополнительным средствам защиты. Высокий потенциал может пробить индивидуальную экипировку: перчатки, ботинки, используемые приборы измерения показателей тока. В местах незаземленных металлических подставок или при повышенной влажности пола такие меры просто необходимы.

Правила эксплуатации электроустановок под напряжением до и выше 1000 В предписывают обязательно использовать диэлектрические коврики. При работе с любым повышенным напряжением под ноги персоналу укладывается рифленая поверхность из особого материала. Она устойчива не только к потенциалу, но и к маслам, механическому износу.

Требования к защитным изделиям

Диэлектрические коврики отвечают требованиям нормативных документов: ГОСТ 4997-75. Материал изделия способен выдерживать многочисленный цикл изгибов.

Срок хранения на складе составляет 3 года, после этого производитель рекомендует сменить средство защиты.

Поверхность коврика рифленая и противоскользящая, глубина пазов составляет около 1-3 мм. Материал способен выдержать напряжение до 20 кВ частотой в 50 Гц. Измеряется ток утечки, который не превышает 16 Ом А/кв. м. Структура внешнего вида должна быть однородной, в ней преобладают темные тона.

Разновидности защитных средств

Подразделяют изделия на следующие виды:

• Обычный диэлектрический коврик, цена исполнения невысокая, срок службы ограничен.
• Маслобензостойкий используется в агрессивных средах. Часто кладется на подставки.

В зависимости от условий применения имеет фиксированный размер диэлектрический коврик. Цена зависит от габаритов. Подразделяют изделия по стандартным значениям:

• Длина 500-1000 мм. Могут быть более 1000 мм и до 8 м. Стоимость – от 100 до 500 рублей.
• Ширина – 500-1200 мм.
• Толщина – 6±1 мм.

Во влажных средах рекомендуется использовать изолирующую подставку. Она представляет собой диэлектрическую поверхность высокой жесткости, размещенную на ножках из аналогичного материала.

Высота изделий начинается с 70 мм. Настил выкладывают из деревянных брусков с зазором более 30 мм. Для ножек используются специальные изоляторы типа СН-6.

Коврик резиновый диэлектрический и изолирующая подставка подлежат периодической диагностике на пробой и целостность материалов. Перед использованием проводится внешний осмотр ковриков, проверка на трещины в материале осуществляется во время перегиба пластичной структуры. Подставки рекомендуется осматривать на присутствие сколов на ножках и подстилке.

При обнаружении дефектов коврики, настилы и другие защитные средства подлежат замене. Если подставки не перемещаются, то диагностика проводится не реже раза в 3 года. Если дефект можно устранить, то нужно осуществить проверку диэлектрика на пробой согласно нормам.

Чтобы не происходил преждевременный износ резиновых покрытий, рекомендуется соблюдать следующие правила использования изделий:

• Хранение ковриков осуществляется при температуре 20-25 градусов.
• Перед использованием покрытий, которые принесли с мороза, нужно дать им согреться в теплом помещении около суток.
• Замасленные поверхности сразу очищают без использования спиртовых растворов, чтобы резина не задубела.
• Персонал не должен использовать мокрые покрытия в работе.
• В холодных помещениях применяют специализированный диэлектрический коврик, перчатки, подставки. Существуют изделия, способные выдерживать температуру от -50 до +80 градусов.

Дополнительные средства защиты

При работах в шкафах под высоким напряжением, с электрической лебедкой требуется использовать изолирующие приспособления:

• перчатки применяются не только при замерах, сварщики надевают их для изоляции от земли;
• ботинки, резиновые сапоги, калоши;
• изолирующие штанги для замера электрических параметров;
• защитную маску требуется надевать для предохранения глаз;
• пластиковая каска относится к диэлектрикам;
• специализированные комплекты от электрической дуги;
• при проведении ППР токоведущие части, находящиеся в зоне работ, застилают резиновыми диэлектриками.

Персоналу, обслуживающему высоковольтные установки, выдают специализированные термостойкие костюмы. Для работы на высоте используются лестницы и стремянки с диэлектрическими вставками.

Классификация

Принято использовать такие типы ковриков:

1. Обычный коврик. Он характеризуется небольшим сроком службы и относительно низкой стоимостью. Его можно использовать при температурах в промежутке от -15 до +40 градусов.
2. Коврики среднего класса изготавливают из более качественной резины, обеспечивающей более длительный срок эксплуатации.
3. Изделие, имеющее стойкость к химически агрессивным средам. Обычно используется вместе со специальной подставкой. Если коврик используется в агрессивных условиях, то срок его службы не превышает 3000 часов.

Изделия обычно имеют фиксированный размер. В зависимости от него определяется цена изделия:

1. Ширина находится в пределах от 60 до 120 см.
2. Длина может быть различной: от 50 см до 8 м.
3. В большинстве случаев толщина составляет 5-7 мм.

Цена, в зависимости от величины коврика, составляет 100-500 руб. Коврики среднего класса могут быть приобретены за 3-5 тысяч руб. Если продаются маслобензостойкие коврики с подставками, их цена может составлять 5 тысяч рублей или больше.

Также читайте: Что такое высоковольтный выключатель

Если коврики используются в агрессивных средах, то к ним предъявляются особые требования. Материалы, из которых они сделаны не поддаются разрушающему воздействию. Подставки делают из твёрдого, негнущегося материала. Их толщина может быть 7 см или больше. Обычно подставки делают из брусков, отстоящих друг от друга на несколько сантиметров.

Могут использоваться не только изделия стандартных размеров, но и такие, которые сделаны на заказ. В этом случае форма коврика может быть сделана в соответствии с требованиями заказчика.
