Люк в подвал: особенности конструкции и монтаж

Чертеж и расчет размеров люка

Вы можете найти чертежи напольных люков в интернете и доработать самостоятельно, если у вас есть реальные навыки проектирования и прочностного расчета нагрузок металлоконструкций. Когда вы придёте на производство, специалисты подскажут, какие узлы понадобится доработать, с точки зрения их опыта и ваших пожеланий.

Люк «Стандарт» с петлей

Гарантию исправной работы люка на объекте после установки в ближайшем цеху металлообработки никто не даст. Вам изготовят и покрасят металлоконструкцию по вашему техническому заданию. Открывается? Открывается! Сколов на корпусе нет? Нет! Спасибо за заказ, приходите ещё!При выходе за ворота предприятия вся ответственность за качественную работу люка на объекте ложится на вас.

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

https://youtube.com/watch?v=g6IhCnM8JjM

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

Вырезать крышку из листа стали толщиной не меньше 3 мм.
Приварить уголки с внутренней стороны стали по всему периметру.
Зачистить все сварочные швы.
Разместить утеплитель, размер которого не должен быть больше уголка.
Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Существует несколько типов люков

1. Самый простой и дешевый вариант — это съемный люк. Крышка выполняется в виде отдельного элемента: она просто поднимается и кладется недалеко от проема.
2. Распашной выполняется по типу двери только в полу. Имеет две или больше петель с одной стороны, ручку и замок — с другой.
3. Раздвижной: такой тип мало применяют в помещении в виду необходимости установки специальных направляющих. Принцип действия такого люка заключается в перемещении крышки по направляющим.

Чаще всего для изготовления люков используют дерево либо метал (сталь, реже алюминий), либо комбинируют. Для различных покрытии используют различные типы крышек. Например, для покрытия кафельной плиткой, используют, так называемые, наливные крышки. Это крышка в виде короба, в который заливается стяжка и сверху клеится плитка. Также на такую крышку можно укладывать ламинат. Получается скрытый люк — увидеть его очень сложно.

Недостатком данного исполнения является масса люка, которая может достигать десятков килограмм. Для облегчения, на такой люк устанавливают газовый амортизатор открывания и закрывания. Требуется надежный крепеж массивные петли и основательное крепление в проем что ведет к удорожанию.

К плюсам можно отнести надежность и основательность конструкции. Из-за массы она не болтается и не скрипит при ходьбе по ней. Требуется и основательное крепление в проем. Механизм фиксации крышки в данной конструкции просто жизненно необходим. Ручку как правило делают съемной, можно использовать обычный рым-болт. Для герметизации применяют различные уплотнительные материалы.

Люк в подвал в частном доме. Виды люков в подвал дома своими руками с амортизаторами и без: Пошаговая инструкция +Видео

Подвал под полом в доме хотел бы иметь каждый. О плюсах можно рассказывать долго. Во-первых, это и дополнительное помещение, имеющее практически неизменную температуру и влажность в течении всего года, независимо от сезона. Позволяющее использовать себя в качестве овощехранилища, как склад мастерскую и т.п.

И в связи с этим важно оборудовать вход в подвал эстетичным и надежным люком. 2

Презентабельный вид;3. Надежность

2. Презентабельный вид;3. Надежность.

Очень важно чтоб при открытииоткрывался без сверх усилий, а при закрытии крышка люка не падала со всей силы стараясь отбить какую не будь конечность, а закрывалась плавно. Также не менее важна надежная фиксация крышки люка. Возможность быть закрытым, а еще хуже — получить крышкой по голове, никого не обрадует

Презентабельный вид

Эстетичный и презентабельный вид — наиважнейшее требование. Никому не хочется портить вид прихожей или. Отсюда желание замаскировать или, на крайний случай, сделать его внешне привлекательным.

Надежность

Самое важное требование. Его в большей степени нужно относить к

Надежные шарниры, амортизаторы, запорная арматура будут определять надежность и долговечность конструкции.

Существует несколько типов люков

1. Самый простой и дешевый вариант — это съемный люк. Крышка выполняется в виде отдельного элемента: она просто поднимается и кладется недалеко от проема.2. Распашной выполняется по типутолько в. Имеет две или больше петель с одной стороны, ручку и— с другой.3. Раздвижной: такой тип мало применяют в помещении в виду необходимости установки специальных направляющих. Принцип действия такого люка заключается в перемещении крышки по направляющим.

Чаще всего для изготовления люков используют дерево либо метал (сталь, реже алюминий), либо комбинируют. Для различных покрытии используют различные типы крышек. Например, для покрытия кафельной плиткой, используют, так называемые,. Это крышка в виде короба, в который заливается стяжка и сверху клеится плитка. Также на такую крышку можно укладывать. Получается скрытый люк — увидеть его очень сложно.

Изготовление люка подвала своими руками

Люк для подвала можно выполнить и своими руками, например, деревянный. Для рамы используют бруски 100 х 50 мм или толще в зависимости от нагрузки. Крышку же изготавливают из досок 30-40 мм сверху на доски наклеивается ГВЛ по верх которого укладывается напольное покрытие. При необходимости установки скрытого люка необходимо его опустить на толщину напольного покрытия. Петли для этого потребуются врезные. Также своими руками можно изготовить люк и из металла.

Для этого нужны навыки работы си сварочным аппаратом.

Из материалов понадобится:

Металлический уголок либо квадратная труба
Лист металла толщиной не более 5мм
Саморезы и резиновый уплотнитель

Необходимое оборудование:

Сварочный аппарат
Шуруповерт либо электрическая дрель
Рулетка

Сперва собирается каркас из уголков или квадратной трубы после чего делают крышку. Крышку можно изготовить как из металла, так и из дерева. Если конструкция получается тяжелой то необходима установка газовых амортизаторов. Для тех, кто хочет ограничить доступ в подвал посторонних рекомендуем установить электропривод . В действие электропривод приводится подачей сигнала на открытие и закрытие с пульта.

В заключение хотелось бы дать несколько советов

Для поддержания постоянной температуры и влажности, лучше устанавливать утепленную крышку распашного типа.
Для облегчения попадания в, оснащать люки надежной фурнитурой, подъемными механизмами, фиксаторами положения.
Желательно использовать в качестве материала алюминий (отсутствие ржавчины, относительно небольшой вес).
Минимальный размер люка должен быть 750 х 750 мм, для комфортного спуска и подъема с ношей.

Как сделать люк в погреб своими руками, оптимальные размеры

Сложность обустройства подвала заключается в создании дополнительной защиты от проникновения влаги и удобного входа.

Как и любая строительная процедура, создание люка предусматривает планирование и составление проектных документов.

К числу важных операций относят:

разработку чертежа и подсчет объемов строительных материалов;
приготовление инструмента;
выбор и приобретение сырья;
разметку и строительство.

При любом функциональном предназначении подвального помещения необходимо обустройство комфортного для перемещения проема.

Кроме того, приступая к определению размеров исследуемого элемента и его расположения в помещении, следует учитывать границы укладки отделочного напольного материала.

Таким образом, еще на этапе проектирования помещения в целях предотвращения излишних обрезков надлежит заранее предусмотреть место размещения люка и на подходах выполнить подготовку для укладки остатков декоративного сырья.

В случае установки крышки на деревянную поверхность, следует выбирать в качестве опоры не менее двух лаг или несущих балок.

Посмотрим интересное видео о том, как сделать люк в погреб своими руками:

Подготовительные работы

Подыскав идеальное место под подземное помещение и размещение входа в него, приступаем к обустройству дверцы. Перед тем, как сделать люк, комфортный и надежный, для погреба своими руками, следует подобрать оптимальные параметры лаза. Выполняют его такой ширины и высоты, чтобы дать возможность беспрепятственно в него спустить продукты и консервацию. Размер люка напрямую зависит от пропорций тела хозяев. Чтобы человек не испытывал трудности со спуском в помещение, делайте отверстие площадью минимум 75х75 см. На этом этапе необходимо учесть будущее размещение ручки. Вход нужно оборудовать специальными опорами, на которые размещается ляда на погреб. Для обеспечения прочности конструкции лучше установить четыре основных стержня.

Как сделать люк в полу своими руками

Люк в полу: изготовление
Как сделать люк с электрическим приводом?

В подвал дома может вести либо стандартная дверь, либо люк. Если вход находится в доме, то сделать люк в полу своими руками #8211 оптимальное решение, так как дверь больше подходит для входа с улицы. Подвал в доме создает необходимое упорядоченное пространство, которое может быть использовано для хранения вещей и продуктов, за которыми не придется бежать в сарай или пристройку. Хорошо подойдет подвал и для того, чтобы разместить там мастерскую.

Если вход в подвал находится в доме, то установка люка на полу будет оптимальным решением.

Для изготовления люка понадобятся:

листовая сталь
уголок металлический
листовая жесть
болгарка
круги по резке металла
сварочный аппарат
резиновый уплотнитель
пенополистирол
шуруповерт
саморезы
рулетка
уровень
маркер.

Толщина стали должна составлять не менее 3-5 мм, так как более тонкая быстро разрушится. На устройство подвала и входа в него влияют гидрогеологические условия и тип грунта. На скальном типе почвы выкопать полноценный подвал самому не получится, потому что для этого требуется специальная техника и обойдется это недешево. Важен и уровень грунтовых вод. Требуется гидроизоляция в случае если он выше, чем заложен в этом здании фундамент. Наличие оборудованного подвала или подпола обеспечивает всегда сухой и теплый пол на первом этаже дома.

Люк в полу: изготовление

Устройство люка.

Эта часть интерьера должна не только прикрывать вход в погреб или подпол, но и являться частью пола, сочетаться со всеми окружающими поверхностями гармонично. Открывать и закрывать люк в полу должно быть удобно. Крышку делают под размер самой шахты, чтобы при закрывании она устанавливалась точно встык. Резиновый уплотнитель по краю используется, для того чтобы ограничить проход воздуха, который может увеличить в подвале температуру. Сверху же стальная пластина может быть покрыта тем же типом напольного покрытия, что и во всем помещении. Можно использовать крышку на полу и без покрытия, используя только краску по металлу, которая предотвратит появление ржавчины.

Чтобы сделать люк в полу более прочным и жестким, по краю с внутренней стороны используется стальной уголок, приваренный по периметру. Чтобы крышка плотно становилась на прежнее место после каждого открытия, требуется запас пространства для свободного хода. Также на внутренней стороне крышки прокладывается и приклеивается утеплитель. Используется для таких целей преимущественно пенопласт. Вырезают его по форме таким образом, чтобы он плотно примыкал к приваренному уголку изнутри.

Сверху крышка закрывается листом из жести, который по бокам фиксируют шурупами или саморезами. Крепят люк к полу на внешние петли, но для механизма открывания-закрывания крышки есть и электрический вариант.

Как сделать люк с электрическим приводом?

Люк с обыкновенным механизмом открывания сможет открыть любой, а электрический привод превратит обыкновенный подвал в сейф.

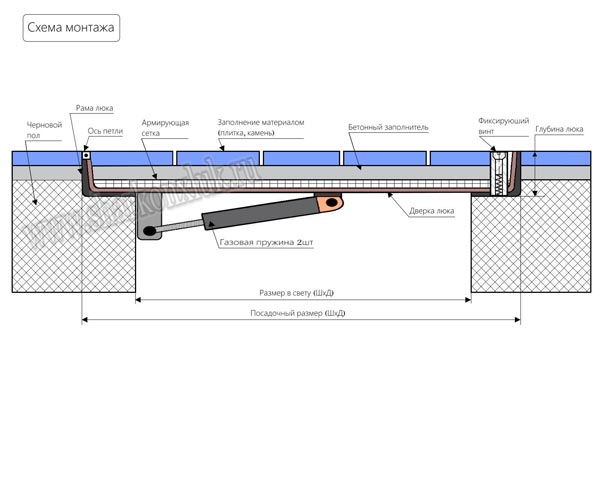

Схема монтажа люка в пол.

Сложность конструкции зависит от мастерства и финансовых возможностей. Для того чтобы сделать люк на электроприводе, понадобятся:

алюминиевые трубы
электродвигатель
сталь листовая
болгарка по металлу
сварочный автомат
электрокабель
переключатель трехпозиционный
источник тока.

Простые варианты такого люка применяются не только для защиты погреба, но и для улучшения и облегчения взаимодействия с крышкой, на внутреннюю часть которой механизм и устанавливается. Чтобы обеспечить большую свободу и место для возможности обратного хода, люк не стоит устанавливать менее чем на 100° по отношению к плоскости пола.

Работа этой конструкции осуществляется путем подачи сигнала с пульта на электродвигатель, который вращается и приводит в движение весь механизм. На стержне крышка поднимается на задуманную высоту, а затем автоматика ее стопорит. Закрывается люк таким же образом с пульта, другой переключатель возвращает на место стержень. Элементы механизма из соображений безопасности прячут внутрь алюминиевых труб.

Люк для погреба своими руками

Практически каждый хозяин собственного дома обустраивает в своем жилище погреб место, где можно хранить консервацию, продукты с огорода, сезонные вещи. В правильно обустроенном погребе за счет близости к земле всегда сохраняется низкая температура и определенная влажность. Вход в погреб, расположенный на полу, часто ведет из кухни или коридора дома.

Люк для погреба своими руками

Содержание пошаговой инструкции:

Важные моменты

Если строительство дома в разгаре и расположение люка в подвал или погреб еще на стадии разработки, стоит учесть следующие нюансы.

Вход должен располагаться в удобном месте, не рядом со стеной. Это нужно для того, чтобы люк открывался без каких-либо помех

Если вход в погреб планируется сделать на кухне, важно располагать вход там, где не будет стоять мебель, например, обеденный стол. Важно, чтобы поднятая крышка не задевала кухонный гарнитур или другие вещи. Конструкция крышки люка должна быть усиленной и выдерживать вес человека, если например, вход в погреб будет выходить из коридора

Размеры входа в погреб. Они должны быть подогнаны#187 под габариты хозяев. Это нужно для того, чтобы без затруднений спускаться в подвал и доставать из него нужные вещи и продукты

Конструкция крышки люка должна быть усиленной и выдерживать вес человека, если например, вход в погреб будет выходить из коридора. Размеры входа в погреб. Они должны быть подогнаны#187 под габариты хозяев. Это нужно для того, чтобы без затруднений спускаться в подвал и доставать из него нужные вещи и продукты.

Люк для погреба из дерева

Люк из дерева делается в том случае, если на полу уложена деревянная доска. Это позволит визуально скрыть вход в подполье и облегчить вес всей конструкции.

Для изготовления люка из дерева требуются следующие инструменты.

Также требуется подготовить нужные материалы.

Доски для верхнего настила.
Рейки для обрешетки.
Брусы для опор
Фанера.
Олифа.
Гвозди.
Шурупы.
Мел или карандаш.
Утеплитель.
Петли и газовый амортизатор.
Ручка.

Как сделать люк в погреб

Если лаз в погреб имеет размеры 80 на 80 см, то крышку следует сделать немного меньше, чтобы она свободно прилегала к полу. Зазоры между полом и крышкой люка должны быть не более 4-5 мм.

В первую очередь со стороны подполья к черновому настилу из досок требуется прибить 4 опоры из бруса, на которых будет лежать крышка.

В первую очередь со стороны подполья к черновому настилу из досок требуется прибить 4 опоры из бруса

Затем следует распилить половую доску на заготовки длиной по 79 см.
Из листа фанеры необходимо вырезать квадрат 79 на 79 см. Один сантиметр останется на зазоры между люком и полом. Этот зазор необходим для предотвращения возможных деформаций при изменении температурно-вла жностного режима.
Рейки для внутренней обрешетки также нужно раскроить на отрезки длиной 79 см. Или можно составить обрешетку из коротких реек.

Как сделать люк в погреб

Высота люка должна совпадать с размерами чистового и чернового покрытия. Для этого люк делается многослойным. Первый слой фанера, на которую набиваются рейки в виде обрешетки. Между этих реек размещается утеплитель (второй слой), предотвращающий возникновение сквозняков. Наверх на рейки крепится доска (финишный слой).

Люк в полу

Желательно подбирать материал, который совпадает шириной и толщиной с доской, уложенной на полу. Также рекомендуется прибивать верхние доски люка параллельно половой доске, чтобы крышка не слишком выделялась на полу.

Механизм открывания крышки напольного люка

Конструкция такого утепленного деревянного люка не слишком тяжелая, можно оборудовать ее обычными петлями, прикрепленными со стороны подвала. Но специалисты рекомендуют оснащать люк газовыми доводчиками, упрощающими поднятие конструкции.

Комментариев пока нет!

Особенности изготовления проема в полу

К люкам предъявляется ряд требований, которым они должны соответствовать:

Автоматическая система открывания

презентабельный внешний вид;
гармоничное сочетание с окружающим пространством (ламинат, плитку или линолеум нужно подбирать в соответствии с уже застеленным покрытием в помещении);
обеспечение надежной крышки проема в полу;
простота и высокое качество открывающегося механизма;
использование качественной фурнитуры (петли и завесы);
несмотря на габариты дверцы, даже если они достаточно большие, запорный механизм должен отлично функционировать и не требовать приложения особых усилий при открывании;
для большего удобства в эксплуатации желательно снабжать конструкцию двумя ручками;
если вес крышки будет превышать 10 кг, лучше отдавать предпочтение устройству для открывания с электродвигателем или автоматической системой;
габариты люка должны полностью соответствовать шахте в плите перекрытия, в противном случае придется столкнуться с переоборудованием конструкции, что повлечет за собой дополнительные финансовые и временные затраты;
конструкция должна позволять напольному покрытию (ламинат, плитка, линолеум) замаскировать вход насколько это возможно, а значит, ее верхняя плоскость должна совпадать с уровнем пола;
на скрытую дверцу будет оказываться нагрузка, ведь по полу в доме будут ходить, на него будет уложен ламинат, дерево или плитка, поэтому нужно сделать конструкцию, которая без проблем выдержит такое давление сверху.

Устройство входа в подполье

Насколько мудреным будет устройство входа в подполье, зависит только от владельца жилища – главное, чтобы все вышеперечисленные требования соблюдались. Также не забывайте, что люк должен защитить жилое помещение от сырости, провоцирующей грибковую и плесневую инфекцию в доме, способную повредить деревянную облицовку (паркет, ламинат).

Как сделать?

Для достижения визуального эффекта отсутствия люка для погреба его покрытие должно полностью соответствовать покрытию всего пола. То есть если это дерево, то и крышка люка должна быть из такого же дерева. Или если это паркет, то и люк, соответственно, должен выглядеть так же.

Стандартный люк для погреба. Крышка люка делается с небольшим уменьшением размера, так чтобы полностью ложилась в проем подвального хода. Образовавшиеся зазоры не должны превышать 5 мм.В первую очередь к деревянному настилу прибиваются четыре опоры из бруса, которые и будут служить опорой для крышки. Заготовки из половой доски делаются по 80 см. Затем из фанеры вырезается квадрат 79 на 79 см. Зазор в 1 см откладывается между люком и полом, это позволяет предотвратить деформацию от воздействия влаги и перепадов температуры.

По высоте люк должен соответствовать черновому и чистовому покрытию и состоять из трех слоев:

фанерный лист, на который набивается обрешётка из реек;
в пространство между рейками укладывается утеплитель;
на рейки, фиксируя утеплитель, набивается финишный слой из доски;

Прибивание верхнего слоя лучше осуществлять параллельно половой доске. Такая конструкция имеет маленький вес, поэтому для нее подойдет крепление на обычные петли со стороны подвала с газовым доводчиком. Короб из пластика имеет свои преимущества, но более высок в цене.

Конструкция из металла должна быть крепкой по сравнению с деревянной. Крышку же для нее сделать самостоятельно проблематично. Для ее изготовления из стального листа толщиной не менее 3 мм вырезается основа. По периметру основы с внутренней стороны с помощью сварочного аппарата провариваются уголки, на которые крепятся ребра жесткости. Между ними располагается утеплитель.

Вся общая площадь крышки разделяется на 4 равные части. При проведении работ с металлом необходимо зачищать все швы. Ширина утеплителя должна полностью соответствовать ширине уголка. Сверху слой утеплителя фиксируется листом стали или жести при помощи саморезов. Для изготовления входной рамы уголок нарезается фрагментами по размерам отверстия люка. Далее уголки свариваются друг с другом и фиксируются к бетону анкерами, одна из сторон рамки будет играть роль опор для люка. На ее выступ крепится уплотнитель для сохранения тепла и защиты его от излишнего трения. Присоединение самой крышки к входной раме осуществляется армированными петлями с газовым доводчиком. Напольная плитка идеально подходит для отделки кухни.
