Насос для теплого водяного пола: нужен ли он, как ставить циркуляционный насос, а также как выбрать нужный водонагреватель и особенности установки

По каким параметрам выбрать

Рекомендуется покупать насос в комплекте с теплым полом, но если оборудование приходится докупать отдельно, стоит обратить внимание на определенные параметры:

• Мощность. Измеряется в кубических метрах или литрах в час. Должна в 3 раза превышать объем циркулирующей жидкости в системе. Рекомендуемая производительность – на 25% выше установленного уровня (из-за постоянной работы оборудование может быстро износиться).
• Предельный напор. Характеристика зависит от протяженности трубопровода, диаметра труб и материала. Если напора не хватит, насос для теплого водяного пола начнет перегреваться и быстро выйдет из строя.
• Габариты. Маленькую модель проще монтировать. Однако размеры – далеко не главное, поскольку компактные насосы обычно не отличаются мощностью.
• Количество фаз. Частному дому хватит однофазного мотора. Трехфазные устройства используются для отопления больших зданий.

Перед покупкой нужно производить расчеты. Модель с недостаточной мощностью не прогонит жидкость так, как нужно.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Как выбрать?

Чтобы не ошибиться с выбором, необходимо изучить советы профессионалов, которые мы для вас подобрали:

• Покупку насоса необходимо совершать одновременно со всеми конструкционными элементами будущей системы. Так получится добиться максимальной эффективности системы и обеспечить ее долговечность. Ремонтные работы будут стоить дорого, поэтому лучше сразу обезопасить себя.
• Выбор насоса должен основываться на производительности агрегата. Этот параметр может показывать производительность в литрах или кубометрах. Все зависит от количества теплоносителя, который будет находиться в системе. Умножаем эту величину на 3 и получаем необходимую производительность насоса.

• Напор должен подбираться в соответствии с параметрами труб, из которых состоит система (учитывая диаметр, длину, материал).
• Небольшой насос проще разместить в помещении, но размеры агрегата напрямую связаны с его мощностью. Небольшой насос — ограниченная мощность.
• Фазность также влияет на выбор насоса. Обычно для частных объектов выбирают однофазные агрегаты. А вот промышленные площади требуют установки насосов с трехфазным двигателем.
• Иностранные насосы не всегда оказываются лучше отечественных аналогов. Продукция наших производителей рассчитана на низкое качество воды и особенности использования, характерные для нашей местности.

Как рассчитать мощность насоса для теплого пола

Оценить этот параметр можно по основным техническим характеристикам, которые обозначаются 2 цифрами, например: 25/40. Первое значение характеризует диаметр резьбы – в данном случае 25 мм, вторая – напор: 40 дм или 4 м (то есть 0,4 атм). Выбор зависит от площади пола.

до 150 м2	25/40
150-260 м2	25/60

Для точного расчета напора можно применить такую формулу:

Нап = (С*Д+k)/1000, где:

• Hап – напор;
• С – сопротивление (определяется на 1 метр);
• Д – длина трубы;
• k – коэффициент (характеризует резерв мощности).

Важно! Если площадь дома более 250 м2, можно установить 2 прибора с напором 25/40, брать «с запасом», то есть с большим напором, не следует, поскольку это нецелесообразно. Обогрев будет примерно такой же, но шум и затраты энергии ощутимо вырастут

Производительность определяется объемом воды, пропущенным за единицу времени (м3 в час). Подбор подходящего насоса для теплого пола можно сделать с помощью таблицы.

Точный расчет основной характеристики насоса для теплого пола можно сделать на основе такого равенства:

Расшифровка формулы:

• Q – производительность;
• P – мощность прибора;
• t1 – температура воды или другого носителя в обратной трубе;
• t2 – температура воды или другого носителя на подаче.

Для домов с большей площадью срабатывает тот же принцип – лучше установить 2 насоса со средними показателями, чем 1 прибор с большой производительностью. В таком случае понадобится рассчитать показатель каждого прибора, а затем суммировать полученные значения.

Лучше покупать достаточно производительные насосы для пола (на 15-20% больше расчетного) – это поможет в случае аномально холодной зимы или слабого утепления дома

Устройство и особенности

Поскольку абсолютно герметичных систем не существует (в трубах скапливается воздух), насос в чугунном корпусе выбирать нежелательно, у него низкая сопротивляемость окислению.

Корпус оснащается двумя патрубками для подсоединения подачи и обратки. Насос также может быть оснащен воздухоотводом. Если нет, то на корпусе есть гайка, которую отвинчивают при необходимости стравить воздух.

Роторы у насосов бывают мокрые и сухие. Мокрый непосредственно контактирует с водой: при подаче на аппарат электроэнергии вал с крыльчаткой вращается, затягивает теплоноситель и проталкивает его под давлением дальше.

У этих насосов вода выполняет функцию смазки. Они не самые мощные (могут обогреть дом не более 400 метров квадратных), но долговечные.

Сухие роторы с теплоносителем непосредственно не контактируют, поэтому нуждаются в регулярном обслуживании. В частных хозяйствах их обычно не используют. Это мощное оборудование, подходящее для городских домов и промышленных комплексов.

Лучшие насосы для теплого пола

Есть несколько хороших насосов для теплых полов – какой из них выбрать, решайте сами. Разобраться в этом вопросе нам поможет статья на сайте Бригадир-инфо.ру и методические указания на сайте Минстроя России

Grundfos

Торговая марка из Дании, которая занимается производством насосного оборудования больше 70 лет. У ее циркуляционных приборов хорошие отзывы потребителей. В мире они также ценятся за оптимальное соотношение цены и качества. В настоящее время модели изготавливаются не только в Дании, но также в Сербии, Германии, Китае. Они бесшумны, экономичны, выпускаются в широком ассортименте. У некоторых предусмотрен дисплей с цифровым индикатором, где отображается потребление энергии, мощность.

Другие преимущества насоса Grundfos для теплого пола:

• защита от перегрева;
• летний режим – защищает от заклинивания в случае длительного простоя;
• три скорости;
• режимы пропорционального и постоянного давления;
• функция AUTO ADAPT – обеспечивает автоматическую работу, определяя, что нужно системе отопления в тот или иной период времени.

Контролировать все показатели можно с помощью специального приложения для смартфона.

Wilo

Насосы для теплого пола торговой марки Wilo ценятся за высокие показатели энергоэффективности и долговечность. Бренд существует уже около века, поставляя качественное насосное оборудование для систем отопления.

Преимущества:

• защита корпуса от коррозии и теплоизоляция;
• защита двигателя от перегрева;
• широкий модельный ряд – есть устройства «мокрого» и «сухого» типа;
• минимальное энергопотребление – около 3 Вт;
• простота в обслуживании;
• низкий уровень шума.

Из недостатков бренда называют сравнительно высокую стоимость, однако такие насосы для теплого пола окупаются уже за год, ведь их можно регулировать, уменьшая и увеличивая обороты и, соответственно, мощность, в зависимости от температуры воздуха за окном.

DAB

Итальянский бренд, который также изготавливает качественные циркуляционные насосы для теплого пола. Это модели «мокрого типа», которые выбирают часто для коттеджей, загородных домов.

Преимущества:

• защита от попадания влаги;
• экономичность – большинство моделей бренда потребляют 78 Ватт, новинка Evosta – 35 Ватт;
• корпус с теплоизоляционным кожухом;
• функция спуска воздуха.

Рассчитаны на максимальное рабочее давление 10 бар.

Oasis

Насос подходит для монтажа в системы теплого пола квартир и домов. Изготавливается китайским брендом Forte. Характеризуется продолжительным сроком эксплуатации, благодаря корпусу из чугуна или дюраля, компактными размерами.

У моделей предусмотрено 3 скоростных режима, но использовать их рекомендуется с чистой, не сильно загрязненной примесями водой (для сравнения: некоторые устройства Wilo могут работать даже в агрессивной среде).

В то же время многие покупатели называют насосы Oasis лучшим вариантом для бюджетных систем теплого пола, так как они стоят дешевле европейских аналогов.

Lowara

Итальянский бренд, который занимается производством насосов больше 40 лет. Его устройства характеризуются высокой производительностью, длительным сроком эксплуатации.

Преимущества:

• защита от феррита и отложений – они притягиваются магнитными деталями;
• прочный чугунный или бронзовый корпус;
• детали из нержавеющей стали – из нее сделан узел ротора насоса для теплого пола;
• защита от высокой температуры и перегрузок;
• автоматический выпуск воздуха.

Другие хорошие насосы для контура теплого пола – Krakow, Sprut, Gross.

Монтаж

При монтаже непосредственно на грунт первый этап – черновая стяжка. Насыпают подушку из песка (около 5 см), гравия (10 см), уплотняют. Кладут песчано-цементную стяжку, дожидаются ее схватывания.

Если основание для укладки – бетонная плита, ее сначала нужно выровнять цементно-песчаной или специальной выравнивающей смесью.

Далее укладывается гидроизолирующая пленка (подойдет полиэтилен). Ее нужно класть с нахлестом полос около 20 см и на 20 см заводить на стены. Соседние полосы проклеивать монтажным скотчем.

По стыку пола со стенами укладывают демпферную ленту. Если длина хотя бы одной стены больше 8 метров, дополнительную полосу ленты кладут посередине комнаты и делают два контура водяного пола с обеих сторон от нее.

Компенсационный шов следует делать также над аналогичными швами несущих конструкций. Край ленты должен быть немного выше будущей стяжки, после заливки и схватывания бетона его можно обрезать.

Следующий слой – утеплитель. Можно взять маты ППС, листовой ППС или пенополиуретан, фольгированный пенофол. Не рекомендуется базальтовая вата, она гигроскопична. Для укладки над теплым подвалом достаточно трехсантиметрового слоя утеплителя, над холодным или по грунту – 5 см.

Если утеплитель не фольгированный, поверх листов кладут теплоотражающую пленку и проклеивают ее на стыках алюминиевым скотчем. Для крепления труб на фольгированный слой укладывают арматурную металлическую сетку с сечением прутка около 5 миллиметров и размером ячейки 15 на 15 см.

Трубу закладывают в пазы профиля матов или укладывают на сетку в соответствии со схемой. К ячейкам сетки крепят пластиковыми хомутами. Расстояние от крайнего витка до стены – не меньше 15 сантиметров.

Возле стен можно сделать шаг между витками 10 см, далее – 15. Укладка начинается от коллектора и заканчивается там же. При необходимости пересечения демпферного шва соответствующий участок трубы убирают в гофрированный кожух.

Вторым слоем сетки армируют стяжку.

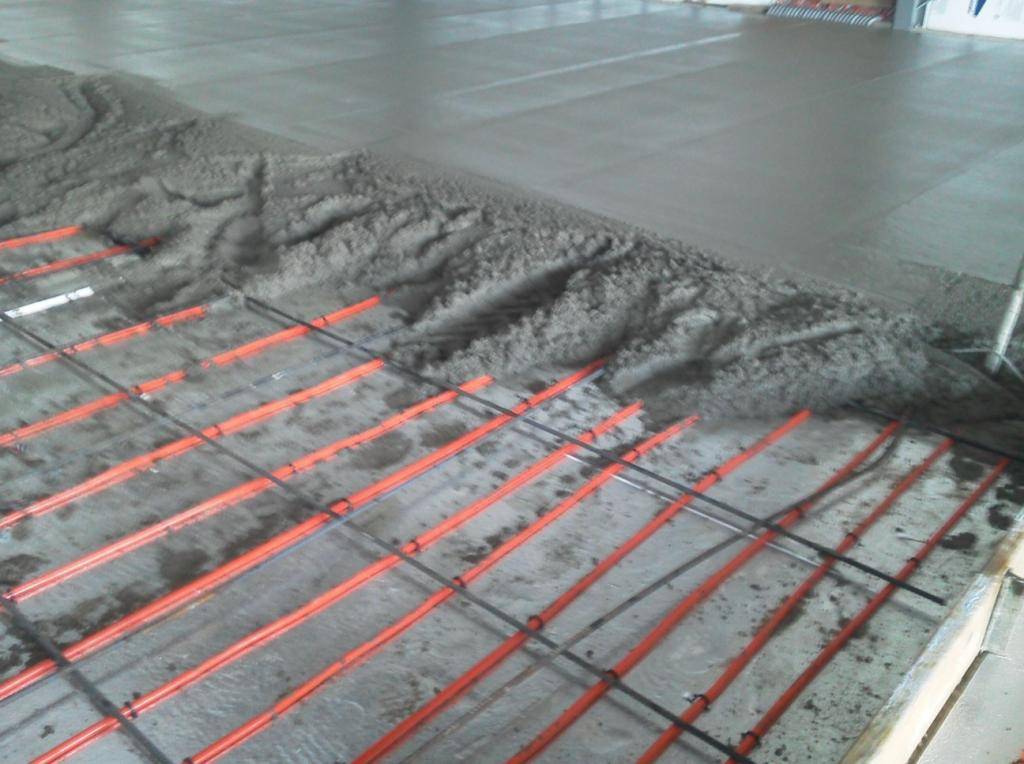

Стяжку заливают после подключения и тестирования системы, слой над трубами – около 3 см. Для приготовления используют цемент М300 или выше, мытый песок и фракцию щебня до 2 см. Рекомендуемые пропорции: 1/1,9/3,7. Во избежание появления трещин и для упрощения процесса заливки рекомендуется добавлять в раствор пластификатор.

По мере застывания бетон регулярно опрыскивают водой и укрывают полиэтиленовой пленкой: при слишком быстром высыхании могут появиться трещины.

При монтаже без стяжки пирог пола выполняется аналогичным образом. В отсутствии у матов фольгированного покрытия, а также при использовании фрезерованных деревянных щитов или ДСП перед укладкой труб в каналы устанавливают отражающие металлические пластины.

Какой насос для теплого пола выбрать

В паспорте каждого насоса указаны технические характеристики. Это два параметра, по которым и следует делать выбор. Но как его выбрать по двум показателям из предлагаемого промышленностью каталога.

Может быть интересно

Рассмотрим приемлемые для использования в быту модели:

• Насос с мокрым ротором, отличается надежностью и тишиной работы. К его плюсам также можно отнести скромное потребление электроэнергии. У данного насоса малая мощность, поэтому он рассчитан на площадь меньше 400 м2.
• Насос с сухим ротором обладает большей мощностью, чем у насос с мокрым ротором. Но есть существенные недостатки: необходимость регулярно чистить и смазывать его.

Как правило, площадь действия насоса для теплого пола редко превышает 400 м2, поэтому можно смело выбирать первый вариант. При одинаковых показателях, преимущество для выбора принадлежит перекачивающему агрегату со специальным выпускным вентилем для спуска воздуха из системы.

Практика показала, что перед подачей горячей воды в систему теплого пола, ее приходится разбавлять уже остывшей обраткой. Для этого нужно перед насосом установить смеситель или создать насос с дополнительной функцией. Конструкторы подхватили идею, а производственники выпустили в торговлю насосно-смесительный узел. Кроме перекачки теплоносителя, он контролирует и регулирует его температуру. При выборе такой насосной группы исходите из приведенных выше расчетов.

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.

Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

• Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
• Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
• Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.

Расчет и выбор насоса

Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

• Н – требуемый напор насоса;
• П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
• L – общая длина контура, включающая и надземные системы управления;
• К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.

Подбор насоса для теплого пола

Функции

Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей. Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.

Выбор насоса для теплого пола — довольно сложная и ответственная задача

Это интересно: Напольные покрытия для системы теплого пола — линолеум и ламинат

Какие данные наносятся на корпусе насосов

Стандартная маркировка должна указывать все технические характеристики насоса. Первая верхняя цифра на насосе указывает монтажный диаметр водопроводных труб, вторая максимальную высоту подъема жидкости (давление), третья – общую длину агрегата в рабочем положении. Следующие цифры обозначают рабочее напряжение и частоту колебания в сети, коэффициент смещения фаз. Как дополнительная информация может даваться изменение максимальной высоты подъема воды в зависимости от диаметров трубопроводов.

Циркуляционный насос для теплого пола

Некоторые насосы имеют по два двигателя, что позволяет без перегрева обмоток проходить пиковые нагрузки за счет автоматического включения в работу второго. Кроме того, второй двигатель выполняет функцию дополнительной защиты системы обогрева в случае выхода из строя одного из двигателей. Такая защита исключат размерзание системы в зимний период.

Технические характеристики насоса

Для обустройства теплых полов используются циркуляционные насосы, характеристик которых вполне достаточно для обеспечения полноценного и эффективного отопления. На интенсивность движения теплоносителя по трубам влияет его температура и давление в системе. Нормальное функционирование теплого пола предполагает, что в контуре не будет гидроударов, а насос будет своевременно реагировать на изменения в системе. Как правило, к отопительной системе подключается автоматика, которая отслеживает ряд параметров и подает насосу необходимые команды.

Мощность насоса рассчитывается по формуле:

• Q = 0,86 x Рн / (toпр.т – toобрт.т), где
• Рн – предельная мощность отопительной системы,
• toпр.т – температура теплоносителя на выходе в контур,
• toобрт.т – температура теплоносителя на выходе системы.

При подключении нескольких контуров их показатели нужно сложить, чтобы они учитывались при расчетах. Специалисты рекомендуют в каждом помещении устанавливать отдельный контур теплого пола – за счет этого достигается максимальная степень контроля работы системы, позволяющая настраивать микроклимат в зависимости от особенностей и назначения отдельных помещений.

Разница температур в трубах подачи и обратки варьируется в зависимости от следующих факторов:

1. Длина контура. Увеличение протяженности контура обычно сопряжено с большой площадью отапливаемого помещения. Разумеется, при таких условиях теплоотдача будет достаточно интенсивной, и температура воды на выходе из контура снизится.
2. Качество утепления. Монтаж теплых полов должен выполняться грамотно и с учетом всех требований, предъявляемых к данным системам. В частности, при недостаточно надежной теплоизоляции уровень теплопотерь будет оказывать заметное влияние на эффективность отопления. Для компенсации тепловых потерь насосу придется перекачивать большее количество жидкости.
3. Климатические условия в регионе. Если здание установлено в регионе, который характеризуется серьезными холодами, то теплый пол должен иметь повышенную мощность. Циркуляционный насос в таких условиях тоже должен иметь запас мощности. Рекомендуется приобретать устройства, мощность которых хотя бы на четверть превышает требуемую. Вполне подойдут качественные и надежные насосы «Грундфос» для теплого пола (подробнее: «Какие бывают насосы для отопления Грундфос – виды, преимущества циркуляционных насосов Grundfos»).

Помимо мощности, любой насос имеет еще одну важную характеристику – напор потока теплоносителя. Величины напора должно быть достаточно для того, чтобы гидравлическое сопротивление теплоносителя преодолевалось. Уровень гидравлического сопротивления определяется длиной контура, диаметром используемых труб и скоростью движения теплоносителя.

Чтобы рассчитать величину напора в системе, нужно воспользоваться следующей формулой:

• Н = (П х L + K) / (1000), где
• Н – напор циркуляционного насоса,
• П – гидравлическое сопротивление на 1 м трубопровода (определяется по диаметру труб, материалу их изготовления и скорости движения теплоносителя),
• L – суммарная длина трубопровода, учитывающая каждый участок системы,
• К – коэффициент запаса мощности насосного оборудования.

Когда все расчеты завершены, можно заняться выбором наиболее подходящего для конкретной ситуации устройства.

Функции насоса

Сложная схема обогрева помещения упрятана под напольное покрытие, поэтому в ней важна каждая даже маленькая деталь. Будет обидно вскрывать дорогой паркет или ломать плитку, чтобы исправить недостатки. Контуры из трубок, по которым циркулирует теплоноситель, замуровывается в пол. В них постоянно находится подогретая до температуры 30-60 градусов Цельсия жидкость.

Насосы в схему устанавливаются для принудительной подачи в контуры теплоносителя. В качестве носителя тепла используют специальный антифриз с улучшающими добавками, дистиллированную воду. Но чаще всего, в 68% случаев, используется водопроводная вода. Это бюджетный, но не лучший для оборудования и арматуры вариант.

Не все материалы совместимы с незамерзающей жидкостью. Производительность насоса при ее использовании уменьшается в пять раз, что объясняется низкой теплоотдачей антифриза. В жидкость часто добавляют вредные, даже смертельно ядовитые для человека составляющие. При утечке или испарении антифриза с присадками, достаточно 10% содержания этиленгликоля в воздухе для летального исхода.

Кроме подачи в трубы теплоносителя, в функции насоса входит грубая регулировка температуры в системе с помощью уменьшения или увеличения скорости подачи теплоносителя. Обычно используется циркуляционный насос для теплого пола, который имеет три режима работы. При увеличении скорости циркуляции горячей воды, температура пола также поднимается. При уменьшении, соответственно, снижается. Это свойство успешно используется в насосе с тремя скоростями подачи перекачиваемой жидкости.

Эксплуатация теплых полов – правила и рекомендации

необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение – на 4-5 °С в сутки;

температура входящего теплоносителя не должна превышать 45 °С;

не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;

нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

Заключение

Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

Рекомендации по монтажу устройства

На этапе проектных работ следует определить место, где будет установлена коллекторная группа. Чаще всего ее монтируют в специальном шкафу, который должен иметь достаточные размеры для размещения всех элементов. Оборудование устанавливают на некоторой высоте от пола вблизи от магистральных труб.

При этом нужно разместить шкаф так, чтобы осталось свободное место для загиба подходящих к коллектору труб. Желательно, чтобы он помещался на одинаковом расстоянии от всех отопительных контуров. Шкаф при желании можно вмонтировать в специально сделанную нишу или просто прикрепить к стене.

На рисунке представлена схема сборки коллектора. Так комплектует оборудование завод-производитель

Собрать укомплектованный коллектор для теплого пола достаточно просто. Однако перед началом работ следует внимательно ознакомиться с инструкцией, которую производитель обязательно вкладывает в упаковку оборудования. Все операции следует выполнять в точном соответствии с ее рекомендациями.

В общих чертах сборка проводится в такой последовательности:

• Вынимаем из упаковки трубки, предназначенные для обратного и подающего теплоносителя. Они уже должны быть снабжены датчиками расхода и клапанами. Если коллектор разделен на несколько секций, скручиваем их между собой.
• Собранные трубы закрепляем на штатных кронштейнах, что позволит работать дальше с большим удобством. Теперь распределитель представляет собой единый узел.
• Устанавливаем на место запорную арматуру, соединительные элементы, заглушки и приборы контроля.
• Закрепляем коллектор на стену. Можно встретить рекомендации, в которых предлагается сначала установить клапан и циркуляционный насос. Однако в этом случае будет очень неудобно впоследствии крепить собранный узел.
• Устанавливаем в соответствии с выбранной схемой циркуляционный насос и клапан с сервоприводом и термоголовкой.
• Подключаем к узлу трубы, идущие от отопительного котла, к отводам присоединяем трубы от контуров теплого пола.

Коллектор для теплого пола лучше всего смонтировать в специально предназначенном для этого шкафу, который можно “утопить” в стене или просто закрепить на ней

Все пуско-наладочные работы следует провести до того, как будет залита бетонная стяжка. Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Проводим настройки коллектора.

Проверяем работу всех приборов управления, позволяющих настроить нужный режим подогрева теплого пола, а также отрегулировать потоки теплоносителя в каждом контуре.

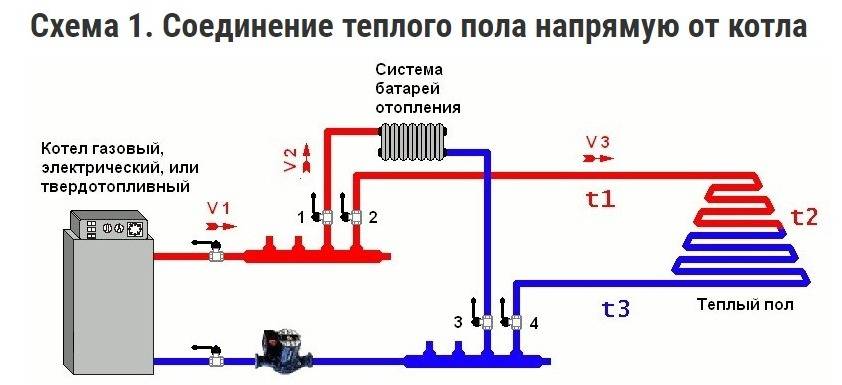

Схема системы теплого пола, работающей от котла

Водяной теплый пол – это система с низкой температурой, где теплоноситель передается с температурой от 35 до 45 ˚С, а норма не должна превышать 55 ˚С. Теплый пол – это циркуляционный отдельный контур, которому требуется насос. У теплого пола имеются ограничения по температуре поверхности, которая должна находиться в пределах от 26 до 31 ˚С. Перепад температуры между разводкой подачи и обратки допускается не больше 10 ˚С.

Проток теплоносителя должен соблюдаться с максимальной скоростью до 0,6 м/с. Перед тем как подключить теплый водяной пол, вы должны подобрать соответствующую схему соединения. Если она предусматривает использование котла, то система должна иметь:

• арматуру;
• систему безопасности;
• теплогенератор;
• насос.

Теплоноситель от котла будет попадать в распределительный коллектор и поступать по петлям. Далее теплоноситель попадает обратно в котел. Последний должен быть настроен на необходимую температуру

При этом важно соблюсти некоторые нюансы. Так, система должна иметь конденсационный котел, ведь низкотемпературный режим для этого оборудования оптимален. В этом режиме у котла будет максимальный коэффициент полезного действия

В этом режиме у котла будет максимальный коэффициент полезного действия.
