Фундамент из кирпича своими руками: ленточный и столбчатый

Плюсы и минусы кирпичного основания

К достоинствам кирпича, как материала для фундамента, можно отнести:

возможность придания ленте конструкции любой формы, без опалубки;
легкость и быстрота восстановления повреждённых элементов кладки;
возможность возведения фундамента целиком своими руками (ввиду отсутствия громоздких и неподъёмных конструкционных элементов);
срок службы такого основания может достигать 35-40 лет (при условии правильного возведения и должного ухода).

Кроме того, стоит также отметить минусы фундамента, возведённого из кирпича:

ограниченные возможности для применения. Такой материал долговечен лишь при укладке на непучинистом, сухом грунте. Чтобы установить кирпичный фундамент на нестабильном, пучинистом грунте, придётся дополнительно армировать конструкцию;
материал крайне гигроскопичен, что позволяет влаге беспрепятственно проникать вовнутрь конструкции, а это негативным образом сказывается на устойчивости фундаментного основания;
даже 40 лет функционирования кирпичного фундамента – меньше, чем может обеспечить базис из бетона.

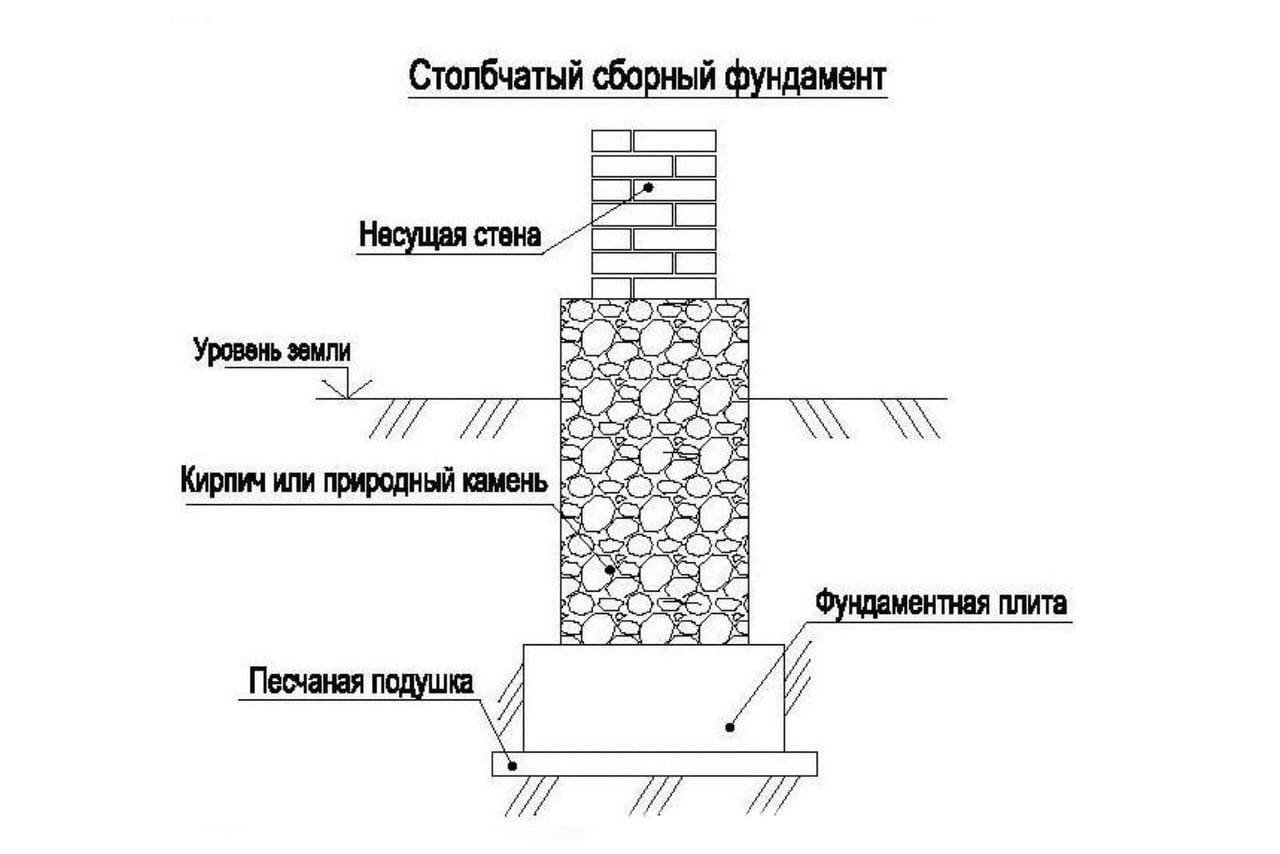

Строительство столбчатого фундамента из кирпича

Чаще всего из кирпича строят столбчатый фундамент, это объясняется дешевизной и простой работы – не нужно строить отмостки, рыть колеи по периметру постройки и привлекать наемных рабочих.

Но у столбчатого фундамента из кирпича в сравнении с ленточным есть ряд недостатков:

Плохая устойчивость к нагрузкам – нельзя использовать для тяжелых конструкций из бетонных блоков, кирпичей и т.п.;
Подверженность к пучению почвы – нельзя возводить на проблемных подвижных грунтах, например, торфяных, глиняных или илистых;
Низкая морозостойкость;
Невозможность строительства подвального помещения.

В зависимости от уровня расположения подземных вод столбчатое основание можно разделить на два типа – заглубленный, который используется для мест с низким залеганием грунтовых вод и возводится на глубине в 1,5 – 2 метра, и мелкозаглубленный, глубина которого достигает всего 50-80 см, он чаще всего применяется на песчаных почвах.

Ниже приведена пошаговая инструкция строительства столбчатого фундамента из кирпича в земле песчаного типа:

Провести разметку территории – определить места столбов, найти углы, проверить ровность диагонали и забить колышки по периметру;
Между кольями натянуть бечевку, она будет указывать на внешние стороны будущих опор;
Выкопать колодцы квадратной или прямоугольной формы шириной метр на метр и глубиной 60 – 80 см;
На дно насыпать песчаную подушку;
Сверху уложить специальную геоткань, которая способна пропускать воду, но задерживает песок от попадания в почву;
На ткань насыпать еще одну подушку из песка или щебня мелкой фракции толщиной в 15 см, тщательно разровнять и утрамбовать;
Уложить слой гидроизоляции, использовать можно любой подходящий материал, главное, чтобы гидроизоляция покрывала и дно и стенки ямы;

Сделать подошву из бетона – на дно ямы поверх гидроизоляции уложить сетку из арматурной проволоки толщиной не более 5 мм и залить раствором цемента — толщина подушки должна составлять не менее 25 см; Оставить работы до полного схватывания раствора на 2-3 дня, после этого непосредственно перейти к кладке кирпича; Начать кладку – кладка выполняется в полкирпича с пустотой по центру, в одном ряду укладывается 4 кирпича; На каждый третий или четвертый ряд уложить арматурную сетку, это позволит дополнительно укрепить опоры; Кладка столбов продолжается до того момента, пока высота опор не превысит поверхность земли на 20 см, если фундамент строится на наклонной поверхности высота опоры подгоняется по высоте столба в самой верхней точке

Важно следить за ровностью каждого ряда кладки и проверять горизонтальность с помощью строительного уровня. В пустоты, расположенные в центре опор поместить прутья арматуры и залить цементным раствором; Обработать готовые столбы гидроизолирующим праймером, битумом или на крайний случай раствором цемента и оставить до полного застывания дней на 7; Спустя указанное время отсыпать пустоты вокруг столбов песком или щебнем, так же можно взять шлак или измельченный строительный мусор.

Заглубленный фундамент из кирпича возводится по такой же технологии, но делают его редко, так как он довольно трудозатратный — приходится выкапывать ямы глубиной в 2 метра для каждой опоры, в определенных случаях необходимо привлекать технику, тратиться большее количество кирпичей и увеличивается время на возведение

Выбор правильного кирпича

На сегодняшний день самыми популярными материалами являются силикатные и керамические кирпичи

На сегодняшний день самыми популярными материалами являются силикатные и керамические кирпичи. Первый тип характеризуется низким уровнем стойкости к влаге, что приводит к отсырению и тресканию при морозах. Именно по этой причине не стоит выбирать данный тип для влажной территории, так как может произойти деформация или повреждение материала. Данную проблему конечно можно исправить своими усилиями, но данные действия будут дорого стоить и трудно выполняться.

Для строительных задач по возведению фундамента лучше всего подходит красный керамический кирпич. Но, сразу хочется заметить, что это касается не всех типов такого материала. Некоторые производители такого кирпича экономят финансы на процессе обжигания. Стоит отметить, что заметить глазом такой недостаток практически нереально – это станет возможным только в ходе эксплуатации.

Также можно поискать клинкерный тип кирпича, который поддается обжиганию при высоком уровне температуры примерно 1200 градусов. Именно по этой причине материал получается очень качественный и прочный. Основным его достоинством есть возможность переносить влагу и мороз. Данный вид носит также название тротуарный кирпич, потому что применяется для выкладки тротуаров и мостов.

Достоинства и недостатки

Основание в форме мелкозаглубленных столбов имеет следующие преимущества перед другими типами фундаментов:

Сокращаются время и затраты на выполнение земляных работ, идеально выравнивать площадку не потребуется.
Несложный и быстрый монтаж, не нужно привлекать сложную технику.
Есть возможность установки на рельефных участках, склонах.
Нет необходимости обустройства сложной и дорогостоящей гидроизоляции.
Долгий срок службы, если соблюдены технология возведения и требования к материалам.
Отличается прекрасной устойчивостью при пучении грунта от мороза и отлично подходит для регионов, где промерзает земля.
В целом небольшие материальные затраты на возведение всей конструкции.

Как у любого другого сооружения, такие фундаменты имеют недостатки:

Не выдержат кирпичные и каменные дома.
Не подходят для многоэтажек.
Нельзя ставить на почвах с высоким стоянием грунтовых вод и на песчаниках.
Не получится сделать подвальные помещения.
Нельзя оставлять без присмотра, при малейшем разрушении сразу ремонтировать.

Эти основные слабые места мелкозаглубленного столбчатого основания необходимо учитывать.

Возведение кирпичных стен

После того как раствор будет готов, можно приступать к кладке кирпича. Начинать ее нужно с выведения углов. Первые кирпичи необходимо укладывать особенно тщательно и внимательно, так как от них зависит дальнейшая кладка и общий вид будущего здания.

Вначале может показаться, что такая работа несложная, кирпич к кирпичу и все готово. Но неопытным каменщикам очень тяжело сделать стены идеально ровными и геометрически правильными. Чтобы все сделать правильно, вам нужно постараться и набраться терпения. Такая работа долгая и утомительная, но вы приобретете практику, которая поможет вам дальше. Что вам нужно делать?

По углам нужно поставить первые кирпичи. При помощи водяного уровня проверьте горизонт и выровняйте все при необходимости.
По верхнему краю кирпича нужно натянуть бечевку и зафиксировать ее идеально ровно.
Бечевка не должна прогибаться, мешать производить кладку – она должна быть хорошо натянутой, служить ориентиром для идеально ровной кладки.
После этого проложите базовый ряд кирпичей. Чтобы все они ложились идеально, их нужно подбивать рукояткой мастерка, при этом выравнивая все под бечевку.
В том случае, когда вы делаете наружную часть стены облицовочным кирпичом, вам необходимо производить расшивку. Делать ее нужно на свежий, незастывший раствор. Тогда поверхность будет защищена от попадания влаги, а дом будет выглядеть эстетично.
После того как первый ряд готов, бечевку нужно передвинуть таким же способом и зафиксировать ее. Затем уложите следующий ряд кирпичей аналогичным способом, не забывая про перевязку.
После каждого третьего ряда нужно использовать поперечную перевязку стены.
Не нужно забывать о простенках. Все делается таким же образом. Если же вы хотите сделать их позже, нужно позаботиться о том, чтобы от несущей стены была связка, из которой можно будет продолжить кладку потом. Для этого нужно оставить лесенку из кирпичей в месте, где будет возводиться простенок.
Когда вы дошли до определенной высоты, нужно сделать проемы для окон. Заранее необходимо предусмотреть места, где будут отверстия для дверей.

Чтобы обеспечить качественную кладку, вам нужно проверять положение каждого кирпича.

На этом каркас вашего будущего дома готов. Осталось только сделать кровлю. Самостоятельно все работы осуществить сложно. Поэтому попросите помощи профессионалов, которые обеспечат вас надежной крышей над головой.

Теперь вы можете гордиться собой, так как самостоятельно смогли воплотить в жизнь мечту каждого человека. Как видите, построить дом самостоятельно сложно, но возможно. Поэтому если у вас в планах сделать для себя и своей семьи уютное жилище, закупайте материал и приступайте к работе!

Многих сейчас интересует, как построить кирпичный дом своими руками. Кирпич является одним из наиболее долговечных материалов, поэтому такой дом простоит не одну сотню лет. Однако и стоит он весьма дорого, поэтому строительство потребует существенных затрат.

Собственный дом из кирпича уже давно считается символом достатка и респектабельности. С чего начать стройку, и как сделать ее максимально выгодной?

Процесс строительства столбчатого фундамента

Прежде всего необходимо выполнить планировку участка: снять дерн, подсыпать ямы и срезать возвышенности. Если площадка на глинистых грунтах – сделать подсыпку из песка и щебня.

Далее выполнить разметку участка. Руководствуясь чертежами, на местность выносятся оси, используя шнур и колышки. Правильность нанесения проверяется замером диагоналей либо углов (диагонали должны быть равны между собой, а углы равны 90 градусов).

После этого нужно выполнить земляные работы и выкопать ямы под столбы. Они должны быть отцентрированы точно по осям.

На дно ямы засыпают подстилку из песка, уплотняют ее, а затем сверху укладывают бетонную подушку. Кладка столбиков выполняется после того, как бетон затвердеет. Обычно шаг столбов два метра, если конструкция, опирающаяся на фундамент, будет тяжеловесная, то шаг может быть меньше.

Фундаментные столбы (чаще всего выполняют в 2-2,5 кирпича), располагают в углах стен с внешней стороны, на примыкании и пересечении внутренних стен. Остальные столбики можно выполнить в полтора кирпича с шагом 1,5-2 метра. Верхние поверхности столбов должны быть строго горизонтальны, что проверяется с помощью водяного уровня.

Прочность кладки увеличивают с помощью армирующих сеток, которые прокладывают на каждый третий ряд.

Затем откладывают нулевую отметку на одном из столбов (в соответствии с чертежом вымеряется рулеткой и отмечается маркером) и при помощи гидроуровня ее переносят на остальные столбы фундамента. Столбы выравнивают по высоте. Для этого на них кладут доску и уровнем проверяют правильность расположения.

Далее выполняют гидроизоляцию фундамента горячим битумом или двумя — тремя слоями рубероида.

Между столбиками фундамента предусматривают забирку (не несущий нагрузку цоколь). Это мероприятие поможет препятствовать попаданию холодного воздуха под пол и сэкономит энергоресурсы. Забирку можно сделать из кирпича и утеплить шлаком с внутренней стороны.

Столбчатый фундамент из кирпича выполнить несложно, важно лишь учесть все нюансы и особенности, чтобы избежать ошибок

Достоинства и недостатки фундаментов столбчатого типа

Фундаменты столбчатого типа из кирпича как другие виды фундаментов обладают некоторыми преимуществами и недостатками. Преимущества столбчатого фундамента из кирпича:

относительно дешевы;
при возведении не требуется мероприятия по гидроизоляции;
не нужно проводить работы, связанные с монтажом отмостков;
фундаменты подобного типа меньше подвержены к отрицательному воздействию сил пучения в холодные сезоны, когда промерзает почва.

Наравне с преимуществом можно отметить следующие недостатки столбчатого фундамента из кирпича:

невозможно обустроить подвал;
не подходит для строительства тяжёлых строений;
нельзя использовать на пучинистых грунтах.

Столбчатые фундаменты не рекомендуется применять:

когда перепады рельефа под фундаментом превышают 2 м;
когда грунт является слабым и может перемещаться в горизонтальной плоскости, что может вызвать наклон (опрокидывание) столбов;
на грунтах с большим количеством влаги (торфяные и глинистые);
если строение является массивным и имеет большой вес (стены из кирпича, толщина которых более 500 мм, плиты, панели, блоки из железобетона);
для возведения стен предусмотрен цоколь.

Требуемые материалы

Сделать фундамент из кирпича своими руками можно за короткий срок, для работы потребуются следующие материалы и инструменты:

Красный кирпич;
Доски для строительства опалубки;
Песок или мелкий щебень;
Бетонный раствор;
Арматура – прутья или сетка;
Гидроизоляционные материалы – рубероид, битум, праймер т.п.;
Лопата;
Шпатель для укладки раствора;
Веревка и колышки.

К данным материалам предъявляются серьезные требования, так как они влияют прочность и целостность будущей конструкции.

Кирпичи – обожженный полнотелый кирпич с высокой маркой прочности и водоустойчивости;
Цемент – марка прочности не менее М400;
Бетонная смесь – раствор смешивается по строгим пропорциям: 1 часть цемента и 3 части песка (лучше всего использовать речной).

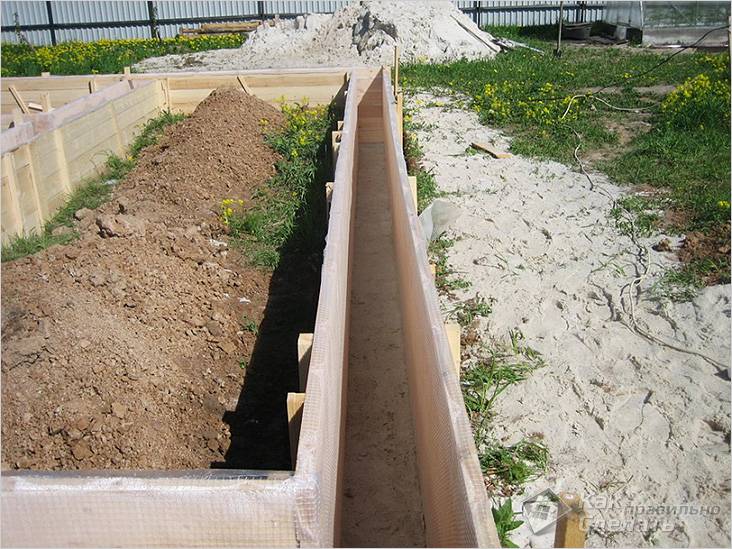

Как сделать опалубку

Для того чтобы фундамент был ровным, необходимо веревку которую мы натягивали между колышками на предыдущем этапе, выставить на необходимую высоту, а также проверить горизонт строительным уровнем. Высота цоколя зависит от климатической зоны. При мягком климате и отсутствии суровых зим, можно поднять фундамент над уровнем земли на 15-20 сантиметров. Для регионов с суровыми зимами – этот показатель следует увеличить до 40-50 сантиметров.

При установке и укреплении опалубки следует учитывать, что чем выше она выступает над землей, тем чаще нужно ставить опорные бруски. В противном случае при заливке опалубку может разорвать или деформировать, соответственно фундамент получится неровным или раствор растечется.

Как сделать опалубку для фундамента

При монтаже опалубки следует учитывать нагрузку которую вызывает цементный раствор при заливке. Опалубку следует делать соответствующей прочности. В качестве материала можно использовать доску или фанеру

Важно собрать опалубку таким образом, чтобы на ней отсутствовали дыры и щели. В противном случае при заливке раствор просто на просто будет вытекать. После того как опалубка установлена, на дне траншеи необходимо сделать подушку

Для подушки используется песок и мелкий щебень. Песок и мелкий щебень необходимо насыпать равномерно по всей площади траншеи, толщина слоя должна быть 5-10 см. Затем насыпанную массу необходимо утрамбовать. Для этого используют виброплиту. Если у вас ее нет, можно сделать конструкцию для трамбовки своими руками

После того как опалубка установлена, на дне траншеи необходимо сделать подушку. Для подушки используется песок и мелкий щебень. Песок и мелкий щебень необходимо насыпать равномерно по всей площади траншеи, толщина слоя должна быть 5-10 см. Затем насыпанную массу необходимо утрамбовать. Для этого используют виброплиту. Если у вас ее нет, можно сделать конструкцию для трамбовки своими руками.

Подушка для ленточного фундамента

Для этого можно взять обрезок бруса или бревна нужной высоты (высоту рассчитывайте исходя из удобства применения) и приделайте по бокам две ручки. После этого данным приспособлением трамбуем подушку фундамента.

Как только закончена работа по монтажу опалубки и утрамбована подушка, можно приступать к вязке арматурного каркаса. Для этого нам понадобится:

Арматура диаметром 10-17 мм.
Арматура диаметром 5-8 мм.
Проволока для вязки каркаса
Болгарка
Плоскогубцы и кусачки

Количество арматуры и проволоки нужно рассчитать на этапе планирования строительства дома. Для расчёта можно воспользоваться строительным калькулятором.

Планировка

Кирпичные столбики выдерживают вертикальную нагрузку от веса одноэтажного дома любой конструкции. В расчёт планировки принимают следующее:

Для фундамента из кирпичных столбиков применяют опоры сечением 380х380 мм.
Столбы размещают по углам здания, в местах пересечения несущих стен и перегородок.
В особых случаях по внешним углам дома возводят более массивные столбы из рядов кладки в 2 кирпича сечением 630х630 мм либо прямоугольного сечения 380х520 мм.
По линии несущих стен опоры размещают с шагом не более 2 м.
Если нагрузка от веса здания превышает нормативные значения, внутрь столбов устанавливают металлические трубы.

Кладка заборных столбов: технологии

В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.

Кирпичные столбы в 1,5 и 2 кирпича

Кладка столбов: порядок работы

На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

Подбиваем молотком

Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.

Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.

Кладка под пруток

Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

Раскладка прутка

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

Под пруток наносим раствор на боковую грань

Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

Вынимаем пруток, придерживая кельмой шов

Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель

Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера)

Видео-уроки

Более сложный вариант кирпичного столба — закрученный винтом

Особенности работы с керамическим кирпичом

Виды и этапы строительства столбчатых фундаментов

Столбчатый фундамент прост в изготовлении, недорог и эффективно применяется в строительстве домов и хозяйственных построек.

Столбы бывают из бутобетона, кирпича, бетонных блоков, железобетона. Последние считаются самыми надежными и применяются на сложных пучинистых грунтах. Столбы ставятся по углам стен и в местах примыкания простенков. Между двумя столбами расстояние должно быть не больше 2 метров. Чем тяжелее здание, тем больше требуется столбов. Величина столба должна превышать ширину стены на 10 см.

Минимальный размер столбов, который необходимо выдержать:

монолитный железобетон – 30 см;
столбы из обожженного кирпича – 38 см;
бетонные блоки и бутобетон – 40 см;
каменная кладка – 60 см.

На столбы кладется балка — ростверк, которая скрепляет их между собой, позволяя равномерно распределить вес стены по периметру. Для деревянных построек используют толстый деревянный брус, для каркасных домов применяют металлические балки и трубы. Ростверк связывают со столбами арматурой. Повышенной надежностью обладает монолитный железобетонный ростверк. Пространство между столбами закрывают листами или каменной и кирпичной кладкой, в зависимости от назначения здания и наличия средств.

Если почва глинистая и в ней много влаги, то при низких температурах возникает эффект пучения и грунт выталкивает из себя столб. Для предотвращения этого столбы делают с «пяткой» — утолщением в нижней части. Ширина пятки – в 2 раза шире столба, а высота не меньше 1/3 сечения.

Глубина погружения столбового фундамента в землю определяется тяжестью здания и глубиной промерзания грунта. Для надежности ее следует сделать на 20-30 см ниже точки промерзания.
