Разновидности закладных деталей в фундаментах: назначение и установка

Закладная для столба 100х100х1000

Описание

Обеспечивает надежное крепление всех элементов конструкции, упрощает монтаж.

Пользователь, оставляя персональные данные на интернет-сайте http://gs-gs-dpk.ru/ (далее– Сайт), принимает настоящее Согласие на обработку персональных данных (далее – Согласие). Действуя свободно, по собственной воле и в своих интересах, а также подтверждая свою дееспособность, Пользователь дает согласие Обществу с ограниченной ответственностью «МИР ДПК» (ИНН 7813613197) (далее – Компания), находящемуся по адресу 197110, г. Санкт-Петербург, ул. Новоладожская, д. 4, корпус 1, Литер П на обработку своих персональных данных со следующими условиями:

1. Пользователь дает согласие на обработку Компанией персональных данных свободно, по собственной воле и в своих интересах.
2. Данное Согласие дается на обработку персональных данных, как с использованием средств автоматизации, так и без использования средств автоматизации.
3. Состав обрабатываемых персональных данных:
   1. Данные, подлежащие защите в соответствии с Федеральным законом № 152-ФЗ «О персональных данных».
   2. Сведения, составляющие персональные данные: любая информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (субъекту персональных данных), – включающие фамилию, имя, отчество, адрес электронной почты, номер контактного телефона, дату рождения, регион, город, организацию, должность, но не ограничивающиеся ими.
4. Компания гарантирует конфиденциальность предоставленных ей персональных данных. Компания обязуется принимать все необходимые меры для защиты персональных данных Пользователя от неправомерного доступа или раскрытия.
5. Цель обработки персональных данных:
   • предоставление Пользователю услуг посредством Сайта;
   • направление уведомлений об услугах, предоставляемых посредством Сайта;
   • направление новостных сообщений Компании;
   • подготовка и направление ответов на запросы Пользователя;
   • направление информации о мероприятиях, проводимых Компанией;
   • направление информации о продуктах и услугах Компании.
6. Основанием для обработки персональных данных являются ст. 24 Конституции Российской Федерации, ст. 6 Федерального закона №152-ФЗ «О персональных данных», настоящее Согласие на обработку персональных данных.
7. Перечень действий с персональными данными, на которые Пользователь выражает свое согласие: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, уничтожение, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.
8. Обработка персональных данных может быть прекращена по запросу субъекта персональных данных путем направления письменного заявления Компании по адресу, указанному в данном Согласии, или по электронной почте, если таковая указана на Сайте.
9. Настоящее Согласие действует бессрочно до момента прекращения обработки персональных данных в соответствии с условиями, предусмотренными п. 8 данного Согласия.

ИНВЕСТИЦИОННО-ПРОМЫШЛЕННЫЙ ХОЛДИНГ, ВЕДУЩИЙ ДЕЯТЕЛЬНОСТЬ НА БАЗЕ СОБСТВЕННЫХ ВЫСОКИХ ТЕХНОЛОГИЙ В СФЕРЕ ТЕЛЕКОММУНИКАЦИЙ И ИННОВАЦИЙ

Технологический процесс

Техпроцесс создания закладных изделий несложен. Запуск производства предполагает стандартные методики обработки металла: резка, сварка.

Предварительно выполняется расчет нагрузки, которую должна выдерживать конструкция. Исходя из полученной информации, выбирают с небольшим запасом по прочности сырье. Приступают к изготовлению закладной продукции. Листовой металл нужной толщины идет на заготовки. Делается подготовка проката по размерам: ширина, длина. Учитывается несущая способность. Сваркой выполняется крепление компонентов под углом. По окончании работ, выполняется окраска продукции. Иногда изделия оцинковывают, повышая устойчивость к коррозии.

Техпроцесс соответствует государственным стандартам. Соблюдаются нормы обеспечения прочности деталей. Во время вычисления учитывают габариты готового изделия, нагрузки и дополнение конструкции другими элементами для улучшения качеств. Особенно контролируют поперечные и продольные нагрузки, допустимые отклонения от заданных пределов.

Получают разные стройматериалы. Стандартные детали с анкерами. Сложные вариации с большим объемом стержней, присоединенных методом сварки под углом. Исполнение влияет на стоимость закладной. Часто применяется расчет по массе готового элемента.

Продукция выполняется под проект. На готовую деталь вешают ярлык с:

• маркой;
• объемом продукции в партии;
• датой изготовления;
• отметкой ОТК о приемке товара;
• выдвигаемыми требованиями к монтажу;
• отклонениями, допустимыми в партии.

Схема бетонирования закладной (столбчатый вариант)

Создание проема для откатных ворот

Необходимо провести земельные работы по установке двух столбов (сечение столбов «квадрат» 80х80х3500), ограничивающие проем ( в вашем случае больше на ширину кирпича и кирпичной кладки). Глубина бетонирования каждого столба 1500мм.

Если вы задумали сделать столб из кирпича, пеноблока или обложить его каким – либо облицовочным материалом, тогда вам необходимо выполнить в теле столба закладные элементы, которые потребуются для монтажа откатных ворот, согласно схеме:

Создание проема под калитку

Для создания проема под калитку, которая будет расположена рядом с воротами ставим и бетонируем дополнительно еще один столб (сечение столба «квадрат» 80х80х3500). Глубина бетонирования 1500мм. Закладные элементы на любой высоте внутри проема.

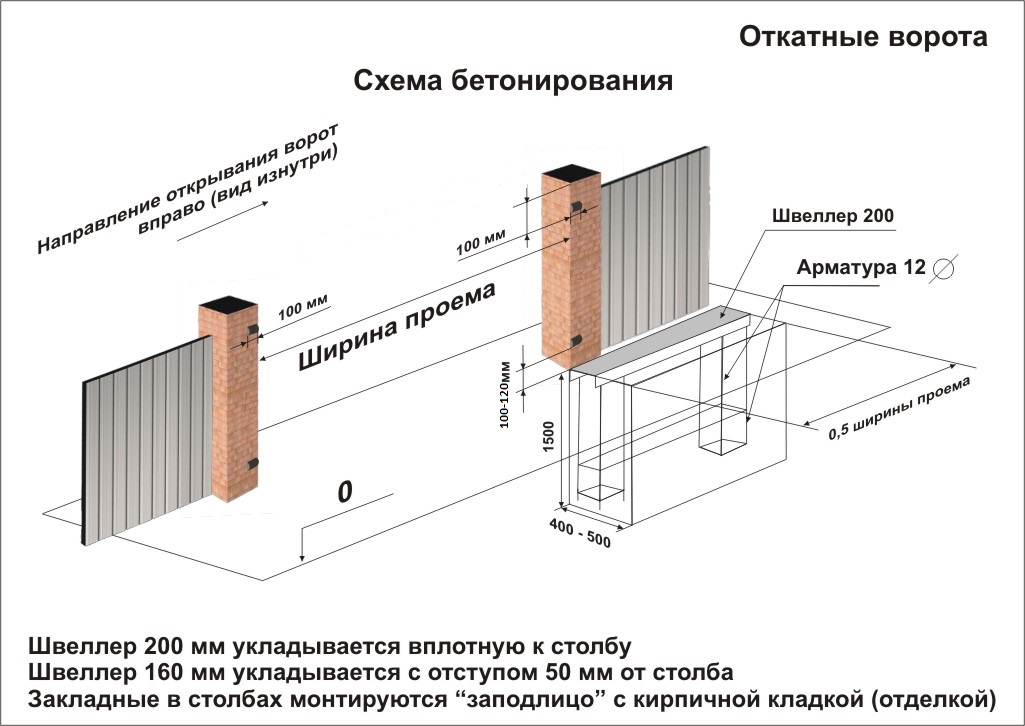

Бетонирование закладной для откатных ворот

Самое важное в откатных воротах – фундамент, который является основой для монтажа роликовых тележек, монтажа электропривода и является противовесом полотка ворот. Закладная бетонируется около столба стороны отката

Длинна швеллера (ширина 200мм), на который будет смонтированы роликовые тележки – половина проема ворот. В нашем случае длинна фундамента со швеллером 2000мм. Глубина бетонирования основы фундамента 1500мм.

Общая суммарная мощность электропривода, фотоэлементов, сигнальной лампы не превышает 400 ват. Для подключения требуется 220 вольт, желательно со стабилизатором. Подключение к воротам заводится в отдельный пакетник в электрощите. Можно использовать электрокабель длинной до 15 п.м. сечением 1,5 кВт, более 15 п.м. до 2,5 кВт. Прокладка кабеля по земле, в том числе между столбами ограничивающие проем ворот, в гофре или трубе.

Типы закладных деталей и особенности монтажа

В отличие от другого крепежа, закладная не является метизом, с установленной формой и конкретной конфигурации. Это любая деталь, выполняющая главную функцию – скрепление монолитных изделий. Ее внешний вид может быть разнообразным, как и форма. Все зависит от типа соединяемых изделий и необходимой нагрузки. Также закладные применяются при заливке фундамента.

Отличается и тип монтажа закладных деталей. Они могут крепиться к каркасу монолитного изделия, в этом случае они привариваются еще до заливки бетона и делают конструкцию максимально крепкой. В ряде случаев закладные погружают в бетонную смесь после заливки, но до момента застывания бетона. Если же необходимо соединить два монолитных блока, в которых закладные не были предусмотрены на этапе производства, можно использовать два метода крепежа:

1. Поверхностный, когда метиз просто погружается в просверленное отверстие.
2. И сквозной.

Второй вариант более прочный и надежный, но не всегда доступен. Отличается и тип закладной. Если крепление сквозное, применяются резьбовые анкеры, с плашкой на одной стороне и резьбой на другой. Метиз погружается в отверстие так, чтобы его второй конец прошел изделие насквозь. После чего надевается еще одна плашка, и уже она крепится гайкой. Такое соединение более надежное, и если такой возможности нет, актуальным будет использование анкерных систем, имеющих разжимной элемент. При затягивании гайки он распирается внутри отверстия и делает извлечение метиза практически невозможным.

Конструкция

Так как закладная деталь не является метизом со строго регламентированной формой, ее конструкция может существенно отличаться в зависимости от назначения и еще ряда факторов. Причем отличия касаются всех элементов конструкции. Изголовье, то есть верхняя плашка бывает квадратной, прямоугольной или круглой. Здесь все зависит от удобства будущих работ.

Отличается и расположение анкерных деталей, то есть элементов, погруженных в тело бетонного изделия. Они могут быть:

• Перпендикулярным по отношению к плашке;
• Наклонными;
• Параллельными;
• И смешанными.

Наклонное расположение является наиболее крепким, и используется при отсутствии крепления к металлическому каркасу бетонного блока. Соответственно перпендикулярное крепление наиболее слабое, особенно при горизонтальном расположении метиза.

Материалы изготовления

Для изготовления закладных деталей используется сталь различных марок, и ее выбор зависит от условий эксплуатации, а также нагрузок

В частном строительстве выбор стали не актуален и имеет значение только при возведении крупных объектов, где надежности крепежа уделяется повышенное внимание. Наиболее серьезные требования предъявляются к стали, из которой изготовлен анкерный элемент

Его делают из арматуры гладкого или периодического сечения. При эксплуатации объекта в температурном диапазоне до минус 30 градусов подойдет любая сталь и нет требований к сечению арматуры.

При температуре ниже -30 исключается использование гладкой горячекатаной арматуры, изготовленной из сталей Ст3кп3 и ВСт3кп2 с диаметром от 8 до 22 миллиметров. Экстремально низкие режимы исключают большинство марок сталей и допускают изготовление анкеров только из стали ВСт3сп2, ВСт3пс4 и ВСт3пс6. В случае с арматурой периодического профиля допускается использование марки 10ГТ.

Для защиты открытых деталей, то есть плашек или наверший используется атмосферно устойчивый грунт или в некоторых случаях оцинкование. Гальваническое покрытие при изготовлении закладных допустимо и имеет место быть, но на практике используется крайне редко ввиду дороговизны и сложности процесса, а также отсутствия необходимости в таких манипуляциях.

Размеры

При капитальном строительстве размер и форма закладных деталей имеют строгий регламент. Они зависят от двух факторов:

1. Напрягаемость или ненапрягаемость используемой арматуры;
2. И габаритные размеры монолитного изделия.

Перечислять все требования не имеет смысла, так как они находятся в свободном доступе и детально описаны в ГОСТ 10922-90. Стандарт учитывает нагрузки на изделие и марку стали, из которой изготовлен метиз. Также регламентируется форма закладной, расположение анкеров и их удаление друг от друга. Если коротко, то чаще всего используется арматура диаметром от 8 до 22 миллиметров. Сечение гладкое или профильное, а марка стали подбираются в зависимости от температурных условий.

Назначение закладных

Бетонное основание сложно состыковывается и присоединяется к аналогичному сооружению. Предварительно рекомендуется в его полость погрузить закладной элемент. На поверхности оставляют резьбовое соединение, пластину или другое посадочное место, к которому возможно присоединение. Методом сварки отдельные элементы надежно скрепляются друг с другом, образуя сложнейшие пространственные конструкции.

Закладные детали применяются для:

• сборных фундаментных конструкций;
• шахт лифта;
• лестниц;
• крыльца;
• опор, перекрытий;
• элементов фасада здания;
• ограждающих сооружений;
• эстакад, мостов.

Закладные изготавливают из разного металлопроката: от кругов, до пластин; от прутков, до швеллеров.

Деревянные столбы в бетон: бетонирование и крепление

Способы монтажа

• универсальное бетонирование основы;
• использование бетонного пасынка;
• монтаж на бетон;
• использование каркаса;
• особое соединение;
• площадка с коробом.

Разносторонний способ — бетонирование

Установка деревянных столбов при помощи бетонирования хорошо подходит для грунтов с не повышенной влажностью. Методика установки предполагает предварительную подготовку ямок под основание, монтаж в них столбов и набивание оставшегося места бетоном.

При повышенном уровне подземных вод углубляют опоры ниже уровня промерзания почвы и дно лунок устилают слоем щебня до 15-20 см, который выступает дренажом. Снизу опоры обматывают рубероидом, обжигают, обрабатывают смолой для большей защиты древесины.

Бетонный пасынок

После затвердения бетона, необходимо закрепить бревно с помощью проволоки к небольшим столбам.

Кавабанга! Правильный уход за бетоном после заливки в летнее и зимнее время, правила ухода за бетонной смесью

Закладная деталь фундамента — что это

В процессе строительства конструкций фундамента используется закладная деталь, утопленная в бетон целиком или частично. В этой публикации мы предлагаем вам рассмотреть сварку, резьбовые соединения, которыми стыкуют конструкции сборного фундамента, присоединяя к нему лестничные марши, стеновые панели, перекрытия, ограждающие конструкции и узнать закладная деталь фундамента — что это и для чего нужна.

Фундаменты являются строительной продукцией, изготовленной из бетона, с которым сложно состыковать (присоединить) элементы конструкций друг к другу. Закладная деталь фундамента — что это? Это металлический элемент (выполненный из стали), который погружается в бетон, оставляя на поверхности резьбу, пластину, или посадочное место. Приваренные друг к другу они образуют сложные пространственные конструкции из железобетона.

Закладная деталь фундамента — что это и зачем используется? Для повышения прочности бетонные конструкции армируются сетками из проволоки, стержней периодического, постоянного сечения. Эти элементы являются закладными деталями закрытого типа и классифицируются по следующим признакам:

В процессе производства закладных деталей учитывается весь сортимент металлопроката (круг, лист, арматура, полоса, швеллер, уголок, пруток). Закладные детали проходят через антикоррозионную обработку — гальванизацию, цинкование, окрашивание. В случае небольших воздействий в железобетонные конструкции закладывают штампованные закладные детали. При увеличении сдвигающих, отрывающих воздействий используют приваренные к пластинам анкерные стержни.

Закладная деталь фундамента — что это и где используется? Закладные элементы используются для строительства:

Немаловажным фактором является соблюдение технологий производства закладных деталей, нюансы изготовления которых учитываются в процессе проектирования. Так, к примеру закладная деталь штампованного типа изготавливается в соответствии с типовыми техническими решениями, разработанными проектировщиками железобетона: НИИЖБ, МНИИТЭП. Готовые эскизы в техническом альбоме позволяют использовать готовые схемы армирования в месте расположения закладных деталей при минимальных затратах.

Закладная деталь фундамента — что это и как изготавливается? Технологии производства рассчитываются под минимально возможные сечения профильного проката, арматуры, которые закладываются с учетом усилий, распределенных на упоры из полосовой, стали либо коротких прутков. При выполнении стандартных производственных заказов:

Для повышения адгезии при соединении закладных деталей и бетонных деталей фундамента используются сварные соединения. Стержни соединяются с пластинами, профильным прокатом сваркой в соответствии с требованиями ГОСТ 19292. Железобетонные конструкции, испытывающие в процессе эксплуатации вибронагрузки, запрещено соединять рельефно-точечной сваркой. Места использования закладных элементов подбираются согласно технической документации, с учетом максимально возможного заглубления закладной детали.

Установка дополнительных закладных деталей и усиление стыков

При реконструкции часто возникает необходимость в установке дополнительных закладных деталей или вос­становлении пропущенных при изготовлении конструк­ций. При этом следует различать конструктивные за­кладные детали, на которые не передаются значитель­ные усилия, а также закладные детали, которые воспринимают значительные изгибающие моменты и от­рывающие усилия.

Рис. 10.56. Усиление опирания плит:

1 — ригель; 2—плита; 3— крепление тяжа к плите; 4 — наклонный тяж; 5 – упорный столик; б — ребра жесткости; 7 — хомуты; в — уголок опорного сто­лика

К первой группе относятся закладные детали для фиксации элементов, которые устанавливаются на несу­щие конструкции (плиты покрытия на балки и фермы, балки и фермы на колонны, самонесущие стены и стене* вые панели к колоннам и т.п.). Эти закладные детали испытывают сжимающие или незначительные сдвигаю­щие усилия и легко устанавливаются с помощью спе­циального металлического хомута.

Например, для фиксации опорного металлического листа на поверхности железобетонного элемента (рис. 10.57) достаточно оголить (сколоть) защитный слой у двух угловых арматурных стержней, приварить к ним круглые коротыши или ребра из полосовой стали и к последним — лист (уголок) новой закладной детали. При необходимости выполнить закладную деталь запод­лицо с поверхностью бетона в защитном слое вырубает­ся борозда, ширина которой превышает ширину заклад­ной детали на 10. 20 мм, а глубина — толщину пластины на 5. 10 мм.

Рис. 10.57. Установка дополнительных закладных деталей в желе­зобетонных элементах:

а — по верхней плоскости: б

— заподлицо с поверхностью: 1 — сколотая зона бетона, впоследствии заделанная цементным раствором;2 — коротыш-подклад­ка из круглого стержня;3 — сварные швы;4 — дополнительная закладная деталь; 5— угловая арматура элемента; 6 — поперечные стержни каркаса: 7 — исправляемый элемент; 8 — поперечная борозда для установки закладной детали, заполненная впоследствии цементным раствором;9 — коротыш-про­кладка из полосовой стали

Если фундамент уже залит

При необходимости изготовления отверстий в эксплуатируемом фундаменте или вновь изготовленной конструкции, в которой забыли уложить гильзы, используется несколько технологий. Самым сложным случаем является плавающая плита, проще всего завести коммуникации под ростверк на сваях или столбах.

Плитный фундамент

В отличие от пола по грунту плавающая плита является несущей конструкцией, целостность которой запрещено нарушать. Единственным вариантом подземного ввода коммуникаций в плитном фундаменте является наклонное бурение.

Мобильный станок монтируют только после высверливания отверстия в железобетоне алмазной коронкой под соответствующим углом. Долото бурового станка не сможет пройти сквозь арматурные сетки без полного разрушения конструкции. Метод обходится очень дорого, применяется редко.

Поэтому чаще всего трубы канализации и водопровод вводят через стены или цоколь:

Что такое «закладная деталь»

Закладная деталь – это крепеж, позволяющий связать элементы, не соединяющиеся без дополнительных деталей. Наиболее яркий пример – это две плиты ФСК. Они полностью изготовлены из бетона, и для того чтобы соединить две детали, в момент их производства внутрь устанавливаются металлические пластины со штырями, верхняя часть которых выступает над поверхностью. Благодаря закладным мы получаем возможность приварить к плите любой металлический элемент.

Также закладная используется для подъема деталей. Их называют рымы. Конструкция схожа с обычными закладными, но вместо верхней пластины используется крюк или проушина, за которую зацепляется стропа.

По сути, закладная – это любой элемент, размещенный внутри изделия, которое невозможно соединить без нее. Еще один интересный пример – это трубная опорная закладная, вкапываемая в землю. На ее верхней части находится муфта с отверстиями, идентичная той, что используется на подножьях фонарных столбов. Сам столб при таком монтаже не требуется вкапывать в землю. Он фиксируется на болты к закладной и его в любой момент можно демонтировать, не производя земельных работ, и также просто установить обратно.

Некоторые особенности столбчатого фундамента стаканного типа

Чтобы изделия были очень прочными при изготовлении стаканов, монолитных плит и колонн используют армировочные металлические прутья. Это надежно скрепляет элементы. Кроме того, армирование происходит и на этапе установки колонн. Когда их бетонируют в дно стакана, то стальные прутья не убирают при заливке бетона, а оставляют внутри стакана для большей прочности готовой конструкции.

Возведение стаканного фундамента очень сильно отличается от монтажа ленточного основания. Для столбчатого типа применяют сборные части, изготовленные непосредственно на заводе, потому опалубка для проведения работ является необходимой при закреплении стакана – гнездообразователя. Его обшивают металлическим листом и заливают бетоном до проектной отметки. Колонна устанавливается прямо в днище стакана и образуется достаточно надежный замок.

Стакан и столб

Для строительства промышленных объектов можно использовать не только сборный, но и монолитный столбчатый фундамент стаканного типа. Он представляет собой более мощную ступенчатую конструкцию, которая способна выдерживать очень большую нагрузку и значительный вес сооружения. Ступени и их высота полностью зависят от габаритов предполагаемой постройки. Колонны привязаны к координатным осям. Монолитные конструкции имеют некоторое преимущество, потому что способны сильнее «разгрузить» давление на основание.

Бетонирование всех элементов является необходимым условием тщательного возведения здания. Сами сборные части выполняют из тяжелого бетона, обязательно использование надёжной армировочной сетки. Бетон берут высокого качества, обычно используют марку не ниже чем М200В2, чтобы сооружение могло выдержать давление строящегося здания. Бетонные конструкции можно вовлечь в строительство только после набора ими высокой прочности.

Фундаментная балка является составным элементом основания. Она расположена на столбиках, упирающихся в подколонники. Несущие стены строения должны располагаться на этих балках. Можно также установить балки на колонные консоли. Сопряжение фундамента стаканного типа с фундаментной балкой должно быть прочным. Это достигается путем бетонирования и качественной металлической армировки готовой конструкции.

Для чего необходима закладная деталь фундамента

Для чего нужны закладные?

Для изготовления закладных применяется практически весь сортимент металлопроката (круг, лист, арматура, полоса, швеллер, уголок, пруток).

Классификация закладных элементов

Для повышения прочности бетонные конструкции армируются сетками из проволоки, стержней периодического, постоянного сечения. Эти элементы так же относятся к закладным деталям закрытого типа. Классификация производится по признакам:

Антикоррозионная обработка заключается в гальванизации, цинковании, окрашивании. При небольших нагрузках в ж/б изделия обычно закладывают штампованные ЗД. При увеличении сдвигающих, отрывающих усилий используют приваренные к пластинам анкерные стержни.

Технология изготовления закладных

При проектировании металлических элементов внутри фундамента необходимо учесть нюансы:

В проект должны закладываться минимально возможные сечения профильного проката, арматуры. Для этого часть усилий распределяют на упоры из полосовой стали либо коротких прутков.

Сварные соединения

Для повышения адгезии штампованных ЗД внутри бетонных деталей фундамента на концах полос создают 6 см крюки с двумя или более уступами. Стержни соединяются с пластинами, профильным прокатом сваркой в соответствии с требованиями ГОСТ 19292:

Кавабанга! Ремонт убитых бетонных, полимерных полов и стяжек

Рельефно-точечная сварка запрещена для ЗД, использующихся в бетонных изделиях, испытывающих вибронагрузки в процессе эксплуатации (например, лестничные марши).

Места установки, применение закладных элементов

Основными операциями строительства фундамента, прочих ограждающих конструкций, являются:

Для индивидуальных застройщиков промышленность выпускает ассортимент закладных элементов для монолитного фундамента. Простейшая модификация анкера для крепления деревянной стойки имеет конструкцию:

• П-образная пластина – имеет отверстия для саморезов
• арматурный пруток – приварен в нижней части, погружается в бетон при заливке основания

Закладные для крепления ворот, калиток к столбам заборов изготавливаются самостоятельно:

• пластина – используется для навешивания секций, петель калитки
• уголок – соединяет пластину с профильной трубой армопояса столба

Самодельные закладные элементы обычно не рассчитываются, изготавливаются из подручных материалов, погружаются в бетон без связки с армопоясом конструкций. Чаще всего индивидуальный застройщик использует закладные в следующих операциях:

Особенности и технология монтажа закладных деталей в бетон

Пятница, 22 Июль, 2016

Строительство сооружений зачастую начинается с производства отдельных элементов, которые образуют цельную конструкцию. Инженерными постройками можно считать мосты, дома и прочие здания. Многие из них состоят из набора монолитных плит, из которых опытные строители составляют готовую конструкцию заданного образца. Бетонные плиты изготовляются путем нанесения специального раствора на металлический каркас заготовленный ранее.

Необходимость установки закладных деталей

Металлические элементы закладывают в бетонную конструкцию для большего уплотнения и возможности выдерживать заданные нагрузки. Каркас может содержать в себе набор деталей, которые позволяют расширить и увеличить размеры изделия и прикрепить его к другим подобным плитам. Закладные элементы монтируются в готовую конструкцию для поддержания целостности здания и укрепления существующих плит. Разнообразные элементы из металла подбираются строго по требованиям и соответствуют инженерным расчетам. Монтироваться детали могут несколькими способами:

• Сквозная установка. Дает возможность вмонтировать в бетон закрепляющую деталь, в случае сверления сквозного отверстия в монолите. Работа буром зачастую портит внешний вид одной из сторон, поэтому данный метод применяют в тех случаях, где внешний вид сооружения не имеет разницы. Деталь представляет собой стержень, закрепленный с обеих сторон гайками или пластинами. • Слепая. Монтаж закладной детали происходит путем сверления одной из сторон монолитной плиты. При этом бур проделывает отверстие достаточно аккуратно и не портит внешний вид. Внутрь вставляется стержень, который закрепляется пластиной с внешней стороны. • Заливной монтаж элемента напоминает приклеивание закладной детали цементным связующим раствором. Смесь наполняет отверстие, после чего вкладывается стержень, который закрепляется пластиной при помощи резьбового соединения или путем сварки. Все элементы промазываются раствором, и после высыхания держаться достаточно плотно. Данный вид относят к слепой установке, так как в бетонной плите не делают сквозного двухстороннего отверстия.

• Монтаж детали при помощи анкера. Данный метод технологичный и достаточно быстрый, так как обыкновенный стержень заменяется анкером. Отверстие в бетоне соответствует диаметру трубки, в которую вставляют специальный стержень с односторонней резьбой. На конец, уже закрепленного стержня надевают пластину с гайкой. Данная гайка закручивается и вгоняет стержень в трубку, которая расширяется и плотно фиксируется в отверстии монолитной плиты.

Заливка закладных элементов

Представленные виды монтажных работ относятся к реконструкции готовых изделий из бетона. Но существуют специальные монтажные работы, которые используются на заводах-изготовителях бетонных конструкций. Сварка или вязка арматуры помогает создать прочный каркас для изделия. Выбор соединений и размер ячеек зависит от изделия, которое требуется получить. Каркас устанавливается в заготовленную форму для заливки на заданном расстоянии от днища и боковых стен. Опалубка может быть изготовлена из различных материалов: дерево, металл, блоки и прочие. На предприятиях часто используют несъемные, цельные формы, но нашли применения и съемные детали в опалубке. Внутренняя часть формы зачастую покрывается специальной пленкой или рубероидом для последующего легкого снятия бетонной плиты. Арматура выбирается прочная и рассчитывается специально для определенного вида конструкции. Чаще всего выбирают диаметр от 10 мм. Далее для качественной заливки изготавливают специальную смесь, которая состоит из:

• Цемент, марка 400 • Песок • Щебень, гравий. Размер, которого не более 20мм

• Вода

После заливки бетонная плита 28 дней высыхает и превращается в цельную и прочную конструкцию. Форму или опалубку демонтируют на 7 день, после того как плита приобретает прочность. Все остальное время плиты защищают от пересыхания и периодически увлажняют. Особенностями установки закладных конструкций является то, что каждый элемент монтируется индивидуально и подбирается под строго проект. Для качественного монтажа применяют соответствующие руководства по подбору элементов и прилегающих к ним пластин.

Для чего нужны закладные?

Фундаменты изготавливают из бетона, состыковать, присоединить два
таких изделия очень сложно. Поэтому в бетон погружается закладная
деталь, на поверхности остается резьба, пластина, прочее посадочное
место. Достаточно приварить эти элементы друг к другу, чтобы получить
сложные пространственные конструкции из железобетона. Закладные для фундамента используются для строительства:

• сборного фундамента
• лифтовых шахт
• лестниц, крылечек
• опор, перекрытий
• фасадных элементов
• ограждающих конструкций
• эстакад, мостов

Для изготовления закладных применяется практически весь сортимент
металлопроката (круг, лист, арматура, полоса, швеллер, уголок, пруток).

Закладная деталь фундамента — что это?

07.07.2018

В процессе строительства конструкций фундамента используется закладная деталь, утопленная в бетон целиком или частично. В этой публикации мы предлагаем вам рассмотреть сварку, резьбовые соединения, которыми стыкуют конструкции сборного фундамента, присоединяя к нему лестничные марши, стеновые панели, перекрытия, ограждающие конструкции и узнать закладная деталь фундамента — что это и для чего нужна.

Фундаменты являются строительной продукцией, изготовленной из бетона, с которым сложно состыковать (присоединить) элементы конструкций друг к другу. Закладная деталь фундамента — что это? Это металлический элемент (выполненный из стали), который погружается в бетон, оставляя на поверхности резьбу, пластину, или посадочное место. Приваренные друг к другу они образуют сложные пространственные конструкции из железобетона.

Закладная деталь фундамента — что это и зачем используется? Для повышения прочности бетонные конструкции армируются сетками из проволоки, стержней периодического, постоянного сечения. Эти элементы являются закладными деталями закрытого типа и классифицируются по следующим признакам:

• тип стержня анкера – круглая/рифленая арматура, прямая/изогнутая, резьбовая/без резьбы
• способ установки – ЗДА (арматурные шпильки между двумя кондукторами) либо ЗДФ (труба с фланцем). Закладная деталь изготавливается в соответствии ГОСТ 10922-90, все приложенные нагрузки рассчитываются. При устройстве фундамента используется анкерный стержень либо арматура A-III – A-II класса 25 – 8 мм диаметра. Если средняя температура воздуха при эксплуатации опускается ниже 30 градусов, для производства закладных деталей используют пластины из сталей ВСт3пс6. В остальных случаях применяют сталь ВСт3кп2.

В процессе производства закладных деталей учитывается весь сортимент металлопроката (круг, лист, арматура, полоса, швеллер, уголок, пруток). Закладные детали проходят через антикоррозионную обработку — гальванизацию, цинкование, окрашивание. В случае небольших воздействий в железобетонные конструкции закладывают штампованные закладные детали. При увеличении сдвигающих, отрывающих воздействий используют приваренные к пластинам анкерные стержни.

Закладная деталь фундамента — что это и где используется? Закладные элементы используются для строительства:

• сборного фундамента
• лифтовых шахт
• лестниц, крылечек
• опор, перекрытий
• фасадных элементов
• ограждающих конструкций
• эстакад, мостов

Немаловажным фактором является соблюдение технологий производства закладных деталей, нюансы изготовления которых учитываются в процессе проектирования. Так, к примеру закладная деталь штампованного типа изготавливается в соответствии с типовыми техническими решениями, разработанными проектировщиками железобетона: НИИЖБ, МНИИТЭП. Готовые эскизы в техническом альбоме позволяют использовать готовые схемы армирования в месте расположения закладных деталей при минимальных затратах.

Закладная деталь фундамента — что это и как изготавливается? Технологии производства рассчитываются под минимально возможные сечения профильного проката, арматуры, которые закладываются с учетом усилий, распределенных на упоры из полосовой, стали либо коротких прутков. При выполнении стандартных производственных заказов:

• пластина может полностью, частично перекрывать грань бетонного изделия, поэтому в ней оставляют отверстия для выхода воздуха из смеси при виброуплотнении
• элементы из металлопроката (швеллер, уголок, полоса, лист) фактически разрезают бетон, для компенсации расслоений так же необходимы отверстия
• толщина пластин принимается от 6 мм, полки, стенки фасонного сортимента могут быть немного тоньше (5 мм)
• для нерасчетных ЗД, изготавливаемых сваркой, достаточно 5 мм пластин, фасонного проката 4 мм

Для повышения адгезии при соединении закладных деталей и бетонных деталей фундамента используются сварные соединения. Стержни соединяются с пластинами, профильным прокатом сваркой в соответствии с требованиями ГОСТ 19292. Железобетонные конструкции, испытывающие в процессе эксплуатации вибронагрузки, запрещено соединять рельефно-точечной сваркой. Места использования закладных элементов подбираются согласно технической документации, с учетом максимально возможного заглубления закладной детали.
