Методика сшивки полимерного этилена
Сшивка необходима для устранения одного из основных недостатков материала – термопластичности. Благодаря подобному процессу провод труб из полиэтилена сшитого типа
остается гибким, не меняя собственной формы даже при температуре более 80 ?C.
Нужно отметить, что благодаря насыщению материала чистым углеродом, его плавление начинается исключительно при достижении 400 ?C.
На технические свойства изделия действует способ сшивки, который бывает:
Первый способ предполагает проведение реакции замещения. Для второго – перемешивают сырье с ингибитором, а саму сшивку выполняют под давлением. 3-ий способ состоит в проведении облучения, в процессе которого происходит изменение связей за счёт замещения.

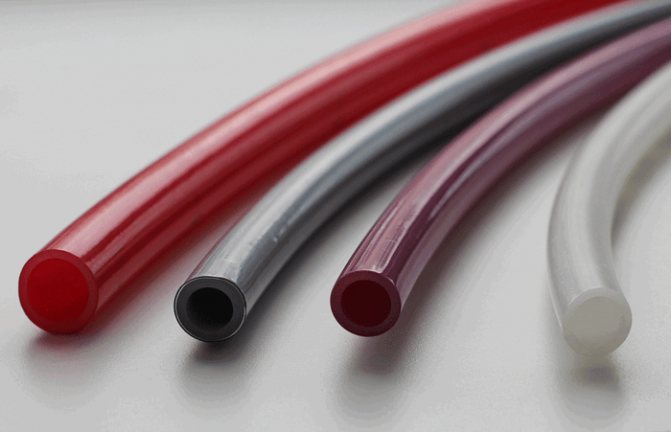

Сшитый полиэтилен и его преимущества
В производстве, компания использует полиэтилен высокого качества, в котором линейная связь сшита пероксидом внутри своей структуры. Этот материал маркируют РЕ-Ха, благодаря этому продукция обладает высокой прочностью и термоустойчивостью. Полиэтилен способен восстанавливать поврежденные участки за счет того, что связь между молекулами не разрывается. На видео показана технология производства изделий из полиэтилена.
Основные преимущества материала:
- вся продукция сертифицирована и протестирована;
- обладает высокой устойчивостью к коррозийным процессам, стенки трубы не трескаются, не ломаются и не надкалываются;
- материал не дает накапливаться грязи внутри труб, что исключает образование наростов;
- трубопровод работает без шума;
- имеет большую устойчивость к высокой температуре внутри системы, конструкция способна выдерживать 100 градусов, а при небольшом нагревании воды и 200 градусов;
- сохраняет свою форму при низком температурном режиме, устойчив к ударам;
- высокая устойчивость к химическим веществам;
- экологически чистый материал, не способный навредить жизни и здоровью человека;
- срок эксплуатации составляет более 50 лет;
- монтаж не доставляет никаких проблем, его можно провести своими руками.
Как осуществляется разъемное соединение
Фланцевое раструбное соединение – это самый популярный тип крепления полиэтиленовых труб в домашних условиях без сварки. Его удобно выполнять на водопроводах с диаметром от 50 мм. На меньших диаметрах нужно работать фитингами либо специальными зажимами или хомутами. Также фланцы применяются для установки соединения медных, металлических или чугунных трубопроводов с полиэтиленовыми.
Фото: фланец для полиэтиленовых труб
Фланец – это деталь с резьбой, которая используется для соединения труб различного типа. В основном металлические фланцы используют для газовых коммуникаций, металлических водопроводов, а также для соединения водопроводных систем из разного материала. При этом для установки полиэтиленовых труб с металлическими применяется особенный тип фланца, у которого на одной стороне резьба, а на второй – уплотнитель. Это позволяет обеспечить максимально прочное и герметичное соединение.
Как своими руками сделать резьбовое соединение ПЭ труб:
- Подготовьте трубопровод. Для этого обрежьте пластиковую трубу под прямым углом, то же самое нужно сделать и с металлической;
- Если на месте, которое нужно соединить с полиэтиленовой трубой, у металлической нет резьбы – нужно е сделать. Эта работа производится при помощи специальных резьбонарезных насадок;
- Далее, необходимо закрепить фланец на резьбу трубы, не перетягивайте, чтобы не сорвать самонарезное соединение. При этом желательно перед началом работы резьбу обработать герметиками или мастиками во избежание протеканий. Иногда разрешается защищать резьбовое соединение шнуром, обработанным смолой;
- Теперь в свободный конец фланца вставляется пластиковая труба, также обработанная специальными веществами.
Фланцами очень удобно работать в домашних условиях, но только если у Вас не слишком большие диаметры труб, иначе для установки соединений понадобятся специальные приспособления. Главным их преимуществом является то, что они подходят для напорных пластиковых труб. При этом фитинги бывают очень разные: компрессионные, электросварные из легированной стали, отлитые из поливинилхлорида.
Фото: соединение трубы
Для соединения безнапорных полиэтиленовых и полипропиленовых труб диаметром до 50 мм, пользуются фитингами. Технология следующая:
- Перед началом работы сделайте проект, чтобы рассчитать количество фитингов. Также нужно определить нужный диаметр этих соединительных приспособлений и их материал;
- Позаботьтесь о покупке инструментов для работы. Вам понадобится фасонный ключ, специальные зажимы, герметики;
- Отключите водоснабжение. Трубы должны быть сухими;
- Нанесите на поверхность водопроводных коммуникаций герметики, которые являются защитой от протечек;
- После вставьте фитинги в места разъединения труб. Желательно подрезать каждую коммуникацию для создания прямого угла в конструкции;
- Это соединение пластиковых труб не требует никаких знаний резьбонарезных инструментов или опыта работы. Все, что нужно – это нарезать трубу нужных размеров и соединять при помощи фасонных элементов.
- После окончания работы воду сразу же включать нельзя, нужно чтобы герметик высох и укрепился. В среднем период его застывания варьируется между 3 – 8 часами.
Крепление хомутом используется только для безнапорных полиэтиленовых труб, иначе канализация прорвет. Подобное соединение используется для крепления асбестоцементных труб при помощи безнапорных бетонных колец.
Фото: фитинг для полиэтиленовых труб
В чём главные преимущества и особенности
- Наличие обратной усадки. Изделия способны сопротивляться высоким показателям давления, а после его длительного воздействия они возвращаются к первоначальной форме. Другие материалы со схожими параметрами просто растягиваются спустя некоторое время и приходят в негодность окончательно.
- Повышенный показатель термостойкости. Такие трубы нормально работают при температурах до 120 градусов.
- Доступность цен.
- Способность сопротивляться замерзанию.
- Переносят высокие температуры и давления.
- Удобный монтаж.
- Небольшой вес.
- Высокий показатель шумоизоляции у Бир Пекс, Рехау и других фирм. Благодаря чему само помещение защищено от посторонних звуков. Всплески давления полностью поглощаются самой системой.
- Продолжительный срок эксплуатации вместе с высокой прочностью. О гниении и коррозии при работе с этим материалом можно забыть.
- Экологичность. Полиэтилен не выделяет вредных веществ, даже когда его сильно нагревают.
- Эластичность.
Обладают ли изделия из PEX недостатками
Сшитый пластик имеет недостатки, которые производитель устраняет на стадии производства, основные из них:
- Высокая кислородопроницаемость. Правилами технической эксплуатации нормируется содержание в воде, циркулирующей в сетях отопления, кислорода. Его наличие в жидкости приводит к окислению металлических изделий в результате взаимодействия, из-за чего образуются оксиды металлов (ржавчина), приводящие к ускоренному разрушению металлических частей. Поэтому при производстве PEX покрывают диффузионным слоем из синтетических компонентов, препятствующих поступлению кислорода в воду.
- PEX боится воздействия ультрафиолетового излучения. Для защиты его окрашивают на стадии изготовления и эксплуатируют внутри помещений.
- Для монтажа трубопровода требуется приобретение соединительных фитингов и специализированного инструмента, что с экономической точки зрения довольно накладно, как и стоимость 1 погонного метра труб, составляющая около 0,7 у.е.
Особенности труб Рехау
Изготовление труб по новой технологии обуславливает принципиальные особенности изделий, которые заключаются в следующих аспектах:
- повышенная шумоизоляция. Сшитый полиэтилен способен поглощать звуки, производимые потоком воды;
- монтаж труб Rehau производится уникальным методом, позволяющим создать максимально прочное соединение;
- материал, из которого производятся трубы, является универсальным. Из труб можно создавать системы горячего и холодного водоснабжения, отопления, применять для обустройства теплого пола. Максимальная температура жидкости в трубе составляет 95ºС;
- трубы практически не подвержены образованию трещин и деформации при механическом повреждении, поэтому их можно укладывать под штукатурку или закрывать иными конструкциями;
- высокая степень теплоизоляции, что помогает экономить природные ресурсы;
- любая труба способна выдерживать перепады температурного режима жидкости и внутреннего давления;
- полная безопасность для человека. Продукция компании сертифицирована;
- специальное покрытие внутренних стенок труб препятствует образованию налета и сокращению пропускной способности.
Материалы, придающие трубам Рехау уникальные качества
Из труб Рехау и различных фитингов можно конструировать трубопроводы любой сложности и назначения.
Единственный недостаток труб Рехау – высокая стоимость изделий и фитингов.
Последовательная разводка трубами Rehau
Это самая простая и доступная разводка труб Рехау – цена получается минимальной за счет небольшого количества материалов. От стояка проводится один отвод, к которому последовательно через тройники подключаются все сантехнические приборы.
Однако этот метод имеет несколько недостатков:
С каждым новым подключенным прибором напор на следующем будет падать. Из-за этого тройниковая разводка не подходит для санузлов с большим количеством потребителей.
Сложность ремонта. Если у вас выйдет из строя подключенная стиральная машинка или возникнут проблемы с умывальником, то придется перекрывать воду на весь отвод
Альтернатива – ставить запорную арматуру на каждый отвод после тройника, но это повысит общую стоимость.
Важность правильной прокладки. Следует выбрать такой маршрут, при котором расстояние от стояка до последней точки на отводе будет минимальным.
Разводка труб Рехау в новостройке включает работы по штроблению стен, если это необходимо. Клиенты получат всю сопутствующую документацию, а также акт выполненных работ.
Монтаж за 6 шагов
Разобравшись, как соединять трубу с фитингом вы легко соберете любую систему своими руками.
Монтаж соединений достаточно прост. Весь процесс можно разбить на 6 шагов.
Подробная инструкция представлена в таблице:

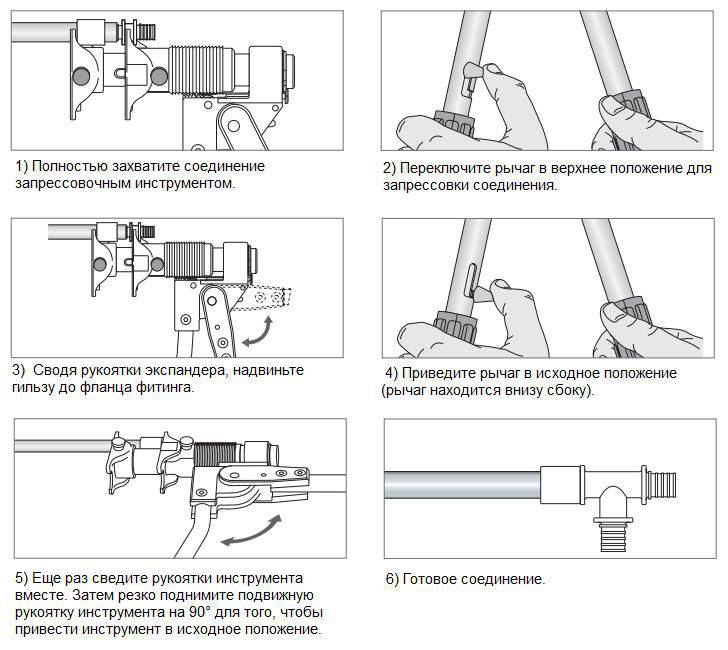

Изображение | Последовательность действий |
|
Шаг 1. Сначала производим измерения и нарезаем отрезки, которые необходимо соединить с фитингами. |
|
Шаг 2. На конец отрезка надеваем гильзу для запрессовки. |
|
Шаг 3. Вставляем в трубу развальцовщик из набора Рехау Раутулс и расширяем конец трубы. |
|
Шаг 4. В расширенный конец трубы вставляем фитинг. |
|
Шаг 5. С помощью ручного или гидравлического пресса запрессовываем гильзу на штуцер фитинга, прижимая трубу намертво. |
|
Шаг 6 . Снимаем пресс и даем трубе остынуть, вернув прежнюю форму. Это приведет к тому, что труба обожмет штуцер фитинга еще сильнее. |
Набор инструмента для монтажа соединений.
С работами по сборке труб справится даже дилетант в сантехническом деле. После сборки можно обработать соединение строительным феном, чтобы труба размягчилась, и вытащить фитинг из нее. Фитинги можно использовать многократно.
Разновидности труб
По назначению изделия можно разделить на два типа: для водоснабжения и отопления.
Также разделяют внутренние инженерные системы и системы поверхностного отопления и охлаждения. Первые могут использоваться как для водоснабжения, так и для отопления, вторые – только для отопления/охлаждения.
В отдельную категорию выносятся системы теплоснабжения.
Компания Rehau также выпускает полипропиленовые трубы внутренней канализации.

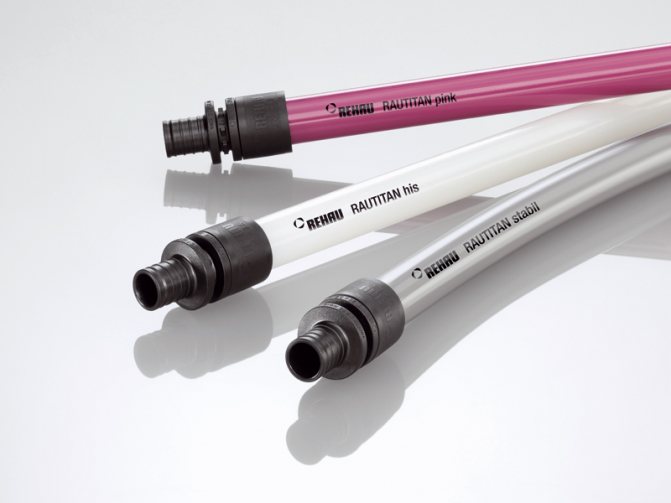

Для внутренних инженерных систем используются специальные трубы RAUTITAN his и RAUTITAN pink. Первые предназначены для холодного и горячего водоснабжения, вторые используются для систем отопления.
Вся продукция Rehau изготавливаются методом RE-Xa, то есть методом пероксидной сшивки. Предлагаемый диаметр – от 16 до 63 мм.
В качестве универсальных труб можно использовать RAUTITAN stabil, однако их максимальный диаметр – 40 мм, либо RAUTITAN flex с диаметром до 63 мм.
Новинкой являются изолированные трубы этих марок, имеющие слой экструдированной изоляции из вспененного полиэтилена. Предназначены они для теплоизоляции системы отопления на несущих перекрытиях.
Изоляция позволяет:
- усилить водооталкивающий эффект;
- повысить устойчивость к старению;
- защитить от тепловыделений, конденсаций;
- защитить от передачи звука по конструкциям здания.
Для систем поверхностного отопления и охлаждения (к таким системам относятся и теплые полы) предлагаются RAUTHERM S и RAUTHERM SPEED. Особенностью второй является наличие клейкой ленты на поверхности для крепления к матам для укладки.
Помимо напольных систем, могут обустраиваться как настенные, так и потолочные. При этом потолочные предлагаются в виде гипсовых плит с уже встроенной трубой.
В качестве систем теплоснабжения используются RAUVITHERM UNO (с одной изолированной трубой) и RAUVITHERM DUO (с двумя).
Находят применения в следующих сферах:
- централизованное и локальное водоснабжение;
- водоснабжение питьевой и горячей водой;
- бассейновая техника;
- холодильная техника;
- промышленность и сельское хозяйство;
- соединения воздушно-водных насосов;
- тепловые насосы, использующие тепло земли.
Шумопоглощающая система внутренней канализации представлена RAUPIANO PLUS. Диаметр этих изделий от 40 до 200 мм. Это полимерные многослойные трубы с усилениями в зонах поворотов. Для поглощения шума также используются специальные хомуты. Полипропилен дороже пнд труб, однако он легче, прочнее и имеет более гладкую поверхность, поэтому более устойчив к загрязнениям.
Необходимые инструменты для работы
Прежде чем начать монтировать водопроводные или отопительные трубы, следует приготовить необходимые инструменты и материалы. А также закупить необходимое количество труб, фитингов и переходников.
Перед тем как приступать к установке труб Rehau, следует сперва подготовить инструменты для работы
Чтобы соединить трубы Рехау, нужны такие инструменты:

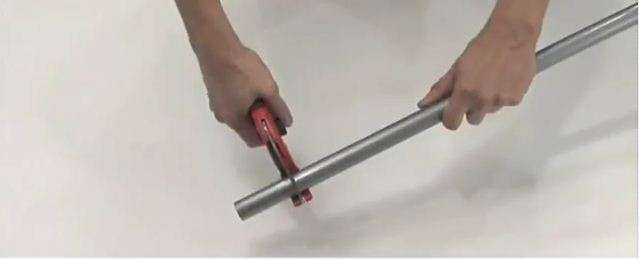

- Устройство для резки труб, с помощью которого можно будет разрезать пластиковые изделия;
- Маркер (карандаш) и рулетка для осуществления разметки;
- Пресс-зажим с различными сменными насадками;
- Эспандер (расширитель) – так же с насадками.
Как правильно выполнить монтаж труб РЕХАУ – от подготовки до завершения установки
Широко известная во всем мире немецкая компания REHAU занимается изготовлением трубной продукции и всевозможных фитингов с 1948 года. Для создания труб она использует сшитый полиэтилен, отличающийся долговечностью и надежностью. Профессионалы отмечают, что осуществить монтаж труб РЕХАУ под силу даже простым людям, то есть все работы можно выполнить своими руками – об этом, собственно, и поговорим в данной статье.
Металлопластиковые трубы РЕХАУ применяются при сооружении водопроводов и организации теплоснабжения для всевозможных зданий, канализации, систем централизованного сбора пыли в служебных помещениях, а также при обустройстве теплых полов в квартирах и частных домах.
Особенности труб ПНД
Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).
Положительные качества коммуникаций из ПНД:
- Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
- Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
- Не проводят электрический ток.
- Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
- Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
- Устойчивы к гидроударам.
- Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
- Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.
К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.
Производители предлагают два вида труб из ПНД:
- для эксплуатации под давлением – водопровод, газопровод;
- для эксплуатации без давления внутри трубы – канализация, ливневки, электрокоммуникации.
Отличие заключается в толщине стенок и способе стыковки труб.
Процесс монтажа
Самым важным подготовительным этапом к монтажу отопления трубами «REHAU» является расчет протяженности всех патрубков, количество их соединителей и креплений. Рекомендуется все до мелочей нанести на схему, чтобы не упустить нюансов и не тратить средства на доставку отдельных компонентов. При этом трубу лучше брать с запасом в 5–10%. Процесс начинается с раскладки трубы по основным участкам. Отрезать ее лучше с небольшим запасом. Будет удобнее, если рядом также выложить фитинги. Далее стоит поступить так:
- опрессовочное кольцо натягивается на конец патрубка;
- на эспандер монтируется насадка, которая соответствует диаметру трубы;
- торец патрубка «REHAU» обрезается перпендикулярно, чтобы была прямая линия;
- внутрь вставляется расширитель и полностью сжимается;
- немного ослабляется давление, расширитель проворачивается и снова сводятся рукоятки, чтобы отверстие получилось круглым;

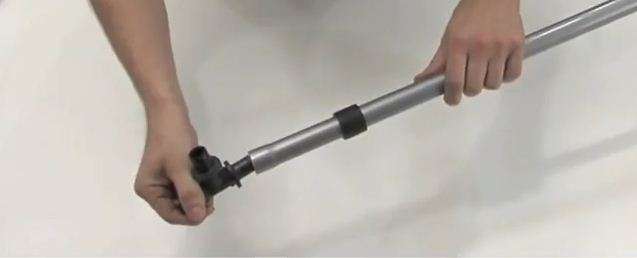

- патрубок надевается на наконечник фитинга «REHAU» до упора;
- опрессовочное кольцо подводится к фитингу;
- пресс одной частью упирается в фитинг, второй цепляет кольцо;
- несколькими движениями рукояток кольцо натягивается на головку фитинга, вместе с ним немного натягивается труба.
Таким образом обрабатываются все соединения. Монтаж труб «REHAU» несложно сделать собственными руками без посторонней помощи. Чтобы более наглядно представить себе, как все это происходит, ниже можно посмотреть видео.
Установка трубы из СПЭ фитинги, монтаж, инструменты
Виды соединений СПЭ:
- компрессионными пластиковыми фитингами;
- компрессионными металлическими фитингами;
- пресс-фитингами;
- напрессовочными фитингами.
Приобретая материалы, покупайте трубы и фитинги одного производителя. Разные производители устанавливают различные допуски для продукции, поэтому между трубами и фитингами разных марок разница в размерах достигает 0,5 мм. Если нет возможности взять материал одной марки, отрежьте кусок трубы и подбирайте фитинги к нему.
Трубы из СПЭ и фитинги к ним
Компрессионные пластиковые фитинги
Пластиковый компрессионный фитинг
По устройству они аналогичны таким же соединениям для любого вида пластиковых труб и состоят из основного корпуса, уплотнительного и компрессионного колец, зажимного кольца и зажимной гайки. Для монтажа такого фитинга трубу обрезают под углом 90 градусов, напильником удаляют заусенцы, надевают на нее зажимные гайку и кольцо.
Затем в основной корпус вставляют уплотнительное и компрессионное кольцо и вставляют трубу до упора. После чего подвигают зажимное кольцо вплотную к основному корпусу и закручивают обжимную гайку.
Если у вас сильные руки, затяните гайку вручную. Если нет, то воспользуйтесь специальным или разводным ключом.
Слабо затянутое соединение даст течь при подаче воды, и его придется подтягивать. Для такого соединения не требуется специального оборудования, но раз в 3-5 месяцев необходимо проверять затяжку гаек.
В случае ремонта водопровода фитинг легко демонтировать и установить на новое место. Средняя стоимость фитинга (зависит от размера и формы) 100 рублей.
Монтаж компрессионного пластикового фитинга
Компрессионные металлические фитинги
Компрессионный металлический фитинг
Они аналогичны таким же креплениям для любого вида пластиковых и металлопластиковых труб. Состоят из корпуса, уплотнительных колец, компрессионного кольца и компрессионной гайки.
Для установки трубу обрезают под углом 90±15 градусов и напильником удаляют заусенцы. На трубу надевают гайку, затем кольцо, после чего в трубу вставляют корпус с надетыми уплотнительными кольцами.
Гайку закручивают сначала руками, затем разводным гаечным ключом. Для монтажа не требуется специального оборудования. Прочность соединения аналогична предыдущему.
При ремонте водопровода фитинг легко демонтировать и установить на новое место. После 2-3 демонтажей необходимо заменить уплотнительные кольца. Средняя стоимость фитинга 150 рублей.
Пресс-фитинги
По устройству и способу аналогичны креплениям, которые применяют для любого вида пластиковых труб. Состоят из корпуса и обжимной муфты. Для установки фитинга трубу обрезают под углом 90±15 градусов, напильником или наждачной бумагой удаляют заусенцы. На трубу надевают обжимную муфту, после чего в обрезанный край трубы вставляют корпус фитинга.
Пресс-фитинг
Установив фитинг, на него надвигают муфту и обжимают ее с помощью пресса. Такое крепление прочней, чем с компрессионным фитингом, но для ремонта трубы фитинг необходимо срезать. Стоимость оборудования для такого монтажа – от двух тысяч евро. Средняя стоимость фитинга 150 рублей.
Напрессовочные фитинги
Их применяют только для сшитого полиэтилена. Фитинг состоит из корпуса и напрессовочного кольца. Для установки фитинга трубу обрезают под углом 90 градусов.
Обратите внимание, что отклонение даже на 5 градусов ослабит прочность соединения. Расширитель для СПЭ
Расширитель для СПЭ
На трубу надевают напрессовочное кольцо, после чего в трубу вставляют расширитель необходимого диаметра.
Увеличив сечение трубы, в нее вставляют корпус фитинга и с помощью ручного пресса напрессовывают кольцо на соединение, продвигая его вплотную к корпусу. По надежности такое соединение аналогично пресс-фитингу. Стоимость оборудования для монтажа от 10 тысяч рублей. Средняя стоимость фитинга 200 рублей.
Вотличие от полиэтилена, СПЭ не сваривают, не клеят и не паяют. Это обусловлено физическими свойствами материала. Сварные швы через 2-3 месяца трескаются и теряют герметичность. Низкая адгезия поверхности к любым клеям и стойкость к растворителям исключает качественное клеевое соединение.
Процесс напрессовки
Фитинги под пайку для полиэтилена плавятся при более низких, чем СПЭ температурах, поэтому паяльник не расплавит трубу. Если вам предлагают варить, паять или клеить сшитый полиэтилен, не соглашайтесь.
Из статьи вы узнали, как выбирать трубы из сшитого полиэтилена и соединительные фитинги для них, как правильно установить такой водопровод и сколько стоят фитинги и оборудование для монтажа. Зная это, вы примете решение – вызвать мастера для монтажа водопровода или сделать эти работы самостоятельно.
Монтаж труб Rehau в системах водопровода
Трубы Rehau для разных операций отличаются по цвету. Так, для водоснабжения используют белые и серые трубы, а для отопления применяют серые или фиолетовые. Первым делом процесс установки начинаем с отрезания нужной нам трубы монтажными ножницами, а дальше на нее одеваем гильзу. После этого выбираем необходимый расширитель, подходящий по диаметру, вставляем его в трубу и плавно расширяем. Затем надо вставить фитинг в пространство трубы и при помощи специального инструмента задвинуть гильзу на него. Такое соединение, полученное нехитрым способом, является наиболее надежным и эффективным из всех существующих способов.
Монтаж своими руками
Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.
Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.
Монтаж летнего разборного водопровода на даче
Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:
- Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
- Различные фитинговые соединения.
- Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
- Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
- Лотки водопроводные пластиковые, решетки накрывающие.
Работы выполняют по такой технологии:
- Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
- Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
- Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
- Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
- Подсоединяют трубы к кранам, системе полива и т.д.
Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы. Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей
Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект
Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.
Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.
Монтаж водопровода в дачном доме
Монтаж водопровода в доме выполняется по несколько другой технологии:
Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга
Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.
Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не
будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.
Характеристики
Возьмем, к примеру, одну из серий — Raupink.
Максимально допустимые показатели:
- Давление (рабочее) на уровне десяти атмосфер.
- Кратковременная температура на уровне ста десяти градусов Цельсия.
- Температура (рабочая) – девяносто пять градусов.
Минимально допустимые показатели:
Срок эксплуатации составляет пятьдесят лет.
Еще одна популярная серия для отопления, Rautitan, обладает такими характеристиками:
Максимально допустимые показатели:
- Давление (рабочее) на уровне десяти атмосфер.
- Кратковременная температура на уровне ста градусов Цельсия.
- Диаметр (наружный) – 1,6-4 см.
Преимущества таких изделий:
- Трубы могут быть поставлены предварительно изолированными.
- Температурное удлинение имеет небольшое значение.
- Можно напрямую подключать к устройству отопления.
- Сохраняется форма при изгибе.
- Если даже повредится оболочка из алюминия, свойства прочности сохраняются.
- Внутренний слой РЕХ прочный.
Такие трубы могут работать при максимальном давлении в десять бар, температуре – девяносто пять градусов.
И только в аварийных ситуациях изделия кратковременно могут выдержать сто градусов.
Опрессовка
В отличие от предыдущего метода, фитинг вставляется внутрь трубы, а его контакт со стенками происходит при помощи обжимного кольца, операцию производят в таком порядке:
- Ножницами-секаторами обрезают трубные концы под углом 90 градусов к центральной оси.
- Калибратором обрабатывают конец, придавая ему круглую форму, выравнивая края и снимая с внутренней стороны фаску, образованную после обрезки. В случае отсутствия калибратора для снятия фаски можно воспользоваться наждачной бумагой.
- Вставляют в трубу штуцер фитинга до упора и надевают на ее конец обжимную муфту.
- С помощью ручных или электрических пресс-клещей производят обжимание муфты, которая по окончании проводимых работ должна иметь углубления в виде колец правильной формы.
Рис. 8 Опрессовка
Данный технологический процесс хотя и может теоретически использоваться для крепления фитингов в PEX видах, обеспечивает менее надежный контакт, чем специально разработанная методика для состыковки друг с другом сшитых полиэтиленовых труб.
Подготовительные действия
Монтаж трубопроводной системы с помощью полиэтиленовых труб Rehau начинается с процесса подготовки изделий.
Как это происходит на деле:
- Вначале трубы нарезаются по заранее сделанной разметке;
- Далее к трубам начинают подбираться фитинги, которые понадобятся для конструирования определенного участка водопровода.
Особую важность на этом этапе приобретает проверка правильности нарезки всех элементов системы согласно разводке водопровода. Проверку можно сделать, расположив все нужные элементы в необходимой последовательности
Особенно важно убедиться в правильной подгонке при монтаже отопительных систем, так как во время работы придется отключать тепло во всем доме
Проверку можно сделать, расположив все нужные элементы в необходимой последовательности
Особенно важно убедиться в правильной подгонке при монтаже отопительных систем, так как во время работы придется отключать тепло во всем доме
