Газовые котлы навьен: обзор, отзывы, неисправности

Разновидности

Эти отопительные приборы производятся в Корее. Их принцип работы насчитывает два типа:

1. Атмосферные. (Navien Ace Atmo)
2. Турбированные. (Navien Ace Turbo)

Атмосферники

Газовые котлы Navien Ace Atmo оборудованы открытой камерой сгорания, и эти агрегаты хорошо адаптированы под наши реалии эксплуатации. Данные котлы с легкостью переносят пониженное давление газа в магистрали, а также пониженное давление воды. Эти отопительные приборы хорошо приспособлены и к просадкам напряжения в сети. Невзирая на адаптацию к сложным эксплуатационным условиям, газовые Navien Ace могут похвастаться своей неплохой надежностью.

Атмосферные отопительные устройства Navien Ace имеют в своем арсенале множество защитных систем. Отопительный контур, в котором используется такой котёл, не может быть разморожен, поскольку отопительный прибор этого бренда имеет защиту от замерзания теплоносителя. Хотел четко реагирует на критическое понижение температуры жидкости внутри отопительной системы, и, если эта температура опускается ниже 7 градусов Цельсия, то котёл автоматически включает центробежный насос. Эта защита полезна в том случае, если в зимний период в жилом помещении никто не проживает.

Атмосферные отопительные устройства данного бренда могут бесперебойно работать при падении напряжения в электросети более чем на 30%. Также эти котлы могут эксплуатироваться при всплесках напряжения, которые также могут превышать 30% – в большую сторону. Более того, котлы Navien Ace способны долговременно функционировать, как при пониженном напряжении, так и при повышенном.

На работу этих отопительных приборов не влияет и низкое давление газа. При низком давлении котлы Navien могут не только эффективно работать в режиме отопления, но и в режиме приготовления горячей воды. Эти отопительные устройства могут быть оборудованы выносным пультом, с помощью которого достигается более рациональное использование газа.

Турбо-котлы

Турбированные газовые котлы Navien Ace Turbo имеют закрытую камеру сгорания, и также прекрасно адаптированы к нашим реалиям эксплуатации. Эти котлы имеют все те защитные системы, которыми оборудованы отопительные устройства атмосферного типа. В турбированные отопительные приборы добавлена лишь система принудительной вентиляции камеры сгорания (турбонаддув), и эта система имеет модулируемый принцип действия. Турбина запускается лишь тогда, когда котел нагревает теплоноситель в отопительном контуре, или, когда аппарат приготавливает горячую воду.

В турбированных отопительных приборах Navien Ace применяется теплообменник из нержавейки, и это существенно продлевает срок службы этого дорогостоящего элемента газового котла. Нержавеющая сталь менее подвержена коррозии, нежели медь, и поэтому теплообменник из нержавейки служит гораздо дольше.

Устройство

Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.

В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.

Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.

Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

• настенные и напольные;
• одноконтурные и с подачей горячей воды;
• с атмосферной и закрытой камерой сгорания;
• с разным размером выхода под отопление (три варианта: 20, 25, 32);
• с различным диаметром дымохода;
• и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

• Модулированный турбонаддув.
• Защита от перемерзания теплоносителя.
• Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
• Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

К выбору такого оборудования как газовый котел, владельцы относятся серьезно. Информацию о газовом котле Baxi, о фирме производителе, а также о моделях агрегатов, читайте на нашем сайте.

О назначении воздушного клапана для отопления читайте тут. Принцип действия и конструктивные особенности.

А в этой теме https://microklimat.pro/sistemy-otopleniya/elektricheskoe-dachnogo-doma.html рассмотрим варианты электрического отопления частного дома. Виды электрообогревателей и электрокотлов.

Обзор газовых котлов отопления Navien модельный ряд и характеристики

Южнокорейская компания KD Navien уже более 40 лет выпускает отопительное оборудование. Начав свою деятельность с производства классических твердотопливных приборов, она сумела грамотно подойти и к выпуску газового оборудования.

В настоящее время в линейке продукции KD Navien есть 6 моделей газовых котлов. о которых и пойдет речь в этой статье.

Prime

Из всей продукции компании именно в котле Prime сосредоточились самые лучшие инновационные технологии.

Он предназначен для организации системы отопления и горячего водоснабжения. Благодаря своей конструкции, данный отопительный прибор обладает следующими преимуществами:

• Работа даже при минимальном значении давления газа в 0,13 бар.
• Встроенная система контроля работы прибора в зависимости от погодных условий. Для ее активации достаточно установить датчик вне помещения.
• Обеспечение ГВС даже при значительном сокращении напора в водопроводных трубах.
• Встроенный циркулярный насос, который активируется при снижении температуры в помещении до 5°С.
• Функциональный и удобный жидкокристаллический дисплей.
• Уникальная защита от резких скачков напряжения в сети – до 30% от стандартного значения. При этом работа котла продолжается, но внутренняя система защиты подает уже стабилизированное напряжение.
• Установлен теплообменник из нержавеющей стали, который в значительной мере снижает вероятность появления коррозии и отложений на его поверхности.

Диапазон мощности по модификациям колеблется от 13 до 30 кВт.

Технические характеристики

Deluxe

Но несмотря на это, он также обладает всеми достоинствами предыдущей модели. Помимо этого, необходимо отметить наличие датчика давления воздуха (APS), который в значительной мере экономит потребление газа при работе котла. Он регулирует мощность воздушного потока, создаваемого вентилятором. При этом месторасположение датчика абсолютно исключает попадание конденсата на его поверхность.

Немаловажным является и большой выбор моделей в зависимости от номинальной мощности – от 10 до 40 кВт.

Технические характеристики

Ace

Котлы серии Ace в настоящее время одни из самых востребованных у отечественного покупателя, если сравнивать объемы продаж с другими моделями.

Они так же служат для обеспечения ГВС и нагрева теплоносителя в системах отопления. Асе отличается высокой степенью надежности и широким функционалом.

Для обеспечения нормальной работы устройства, конструкторы позаботились о наличии нескольких режимов работы:

• Ручной. Позволяет регулировать температуру теплоносителя в трубах отопления. Диапазон   от 40 до 80 °С. При этом в положении ниже 40 °С активируется так называемый летний режим. Этим можно воспользоваться не только летом, но и при недостаточной температуре воды в ГВС при особо низких температурах на улице. Чтобы принять комфортный душ или ванную можно перевести устройство в летний режим, тем самым приоритетным в нагреве будет обеспечение горячим водоснабжением.
• Автоматический. Поддержание температуры в помещении от 10 до 40 °С.
• Таймер. Возможность установить временные промежутки работы котла (от 0 до 12 часов). При этом он работает по 30 мин в установленных интервалах. Температура теплоносителя  80 °С.

Кроме турбированных конструкций Navien выпускает и отопительные котлы Atmo из серии Ace с открытой горелкой.

Они имеют те же преимущества конструкции, что и стандартные модели, но при этом более адаптированы к российским условиям эксплуатации. В частности – подключение котла требует намного меньших усилий.

Steel (GA/GTS)

Если вопрос ГВС не столь актуален, а необходимо обеспечить нормальное функционирование системы отопления, то напольный котел из серии Steel (GA/GST) будет оптимальным выбором.

Именно благодаря своей узкой направленности, в его конструкции удалось реализовать следующие функции:

• Теплообменник из нержавеющей стали решает вопрос низкотемпературного режима функционирования, что очень актуально при подключении системы «теплый пол».
• Небольшие габаритные размеры также являются важным преимуществом – значительно уменьшается площадь для его монтажа.
• Очистка теплоносителя, поступающего в систему, происходит с помощью катушки из нержавеющей стали. Это увеличивает срок службы как самого котла, так и всей магистрали в целом.

Выбор той или иной модели отопительных газовых котлов Navien должен основываться на параметрах существующей системы. А для этого рекомендуется уже на этапе проектирования подбирать все элементы (в том числе и котел) для оптимизации работы отопления в целом.

Котлы TURBO

Корейский котел в модификации TURBO – это агрегат с камерой сгорания закрытого типа, рассчитанный на отопление и ГВС помещения жилого назначения. Аппарат оснащен модулируемой системой турбонадува, обеспечивающей приток воздуха для максимально эффективного сгорания топлива. Встроенный вентилятор изменяет скорость вращения лопастей, ориентируясь на данные, которые поступают от датчика давления. В результате в камере сгорания образуется оптимальная смесь газа и воздуха.

Также в конструкции тепловые потери сведены до минимума за счет эффективного дымоудаления. Данные особенности агрегата позволили инженерам существенно улучшить производительность аппарата. Стоит отметить, что КПД конструкций TURBO, укомплектованных стальным теплообменником, столь же высок, как и у агрегатов с медным теплообменником. Сталь отличается лучшими антикоррозийными свойствами, что продлевает срок службы оборудования. Таким образом, газовый котел Navien Ace в модификации TURBO является уникальным предложением на рынке отопительной техники.

Чтобы понять все преимущества данного отопительного оборудования, необходимо подробнее ознакомиться с техническими характеристиками. Котлы корейского бренда поставляются в нескольких вариациях, среди которых Navien Ace 13К, Navien Ace 16К, Navien Ace 20К, Navien Ace 24К и Navien Ace 30К. Цифра в названии модификации соответствует максимальной номинальной мощности агрегата, измеряемого в кВт. КПД всех конструкций составляет от 90.5% до 91.7%. При этом габариты котлов также отличаются умеренностью – всего 695х440х265 миллиметров. Небольшой вес в 28 кг (для модели 30К – 29 кг) упрощает монтаж отопительной техники.

В заключение стоит сказать, что модель TURBO может быть агрегирована с коаксиальным дымоходом. Именно это и делает ее идеальным решением для городских квартир и домов, в которых обустройство традиционной системы дымоудаления невозможно.

Для каких помещений лучше всего подходит каждая модель?

Согласно спецификации производителя, газовые двухконтурные котлы Навьен 16 кВт предназначены для эксплуатации в жилых или производственных (оптимально — общественных) помещениях площадью до 160 м2.

Модели Deluxe 16k, Deluxe coaxial 16k, Deluxe plus 16k лучше всего показали себя при использовании в жилых частных домах, коттеджах, реже — в квартирах. Высокий уровень шума, свойственный этим моделям, доставляет неудобство для людей, особенно в ночное время.

В частных домах этот вопрос можно решить, разместив котел в отдельной камере и сняв те самым проблему излишнего шума. Модель ATMO 16AN требует повышенной вентиляции помещения, что ограничивает применение частными домами или офисными помещениями, располагающими отдельными вентилируемыми комнатами.

Для использования в промышленных помещениях (цехах) такие установки, как правило, не используются, поскольку не могут обеспечить нужный режим обогрева в специфических условиях.

Описание серии

Стабильная система защиты от замерзания

При падении температуры в помещении в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе топления. При падении температуры отопительной воды ниже 6°С автоматически включается горелка и прогревает теплоноситель до 21°С.

Безопасная и стабильная работа котла при частых колебаниях напряжения в электросети

При колебаниях напряжения в электросети +/-30% от 230 В срабатывает защитный чип SMPS(Switched-Mode Power Supply) на микропроцессоре. Котел при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки.

Возможность пользоваться отоплением и горячей водой при низком входном давлении газа в системе газопровода

Котел стабильно и безопасно функционирует при давлении газа 4 мбара (40 мм водяного столба).

Возможность пользоваться горячей водой при низком входящем давлении воды в системе водопровода

Котел стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.

Выносной пульт управления В КОМПЛЕКТЕ С КОТЛОМ!!!

Русифицированный выносной пульт управления позволяет не только экономно расходовать топливо и сокращать расходы на отопление, но и постоянно поддерживать комфортную температуру с учетом особенностей помещения и устанавливать оптимальный режим нагрева хозяйственной воды. Пульт оснащен жидкокристаллическим дисплеем со встроенной подсветкой.

Модулируемая система турбонаддува

Вентилятор турбонаддува, установленный в котлах Navien Deluxe/Navien Deluxe Coaxial под камерой сгорания, измеряет скорость вращения по сигналу, поступающему от датчика давления воздуха APS(Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котлов Navien Deluxe/ Navien Deluxe Coaxial, сустановкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов Navien Deluxe/Navien Deluxe Coaxial, повысилась без увеличения количества потребляемого газа, а КПД котлов Navien Deluxe/ Navien Deluxe Coaxial с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.

Теплообменник из нержавеющей стали

Включение и управление агрегатами

Управление котлами Navien может осуществляться как с помощью пульта, так и с помощью кнопок на лицевой панели. Это происходит довольно просто – достаточно нажать кнопку «Питание». После этого агрегат начнет работу в том режиме, который был задан последний раз. Чтобы переустановить режим, следует воспользоваться инструкцией.

В процессе работы на дисплее могут появляться коды ошибок, которые свидетельствуют о неполадках в системе или о какой-либо неисправности. Расшифровка каждой из них находится в инструкции по эксплуатации. Самые распространенные ошибки с кодами 02 и 03. Первая говорит о срабатывании проточного датчика в системе отопления. Причиной этого может быть:

• появление течи при неработающей подпитке;
• не работает циркуляционный насос;
• засорение фильтра на входе теплоносителя;
• неисправность датчика или его электроцепи.

Если настенный отопительный газовый котел navien не зажигается, а на дисплее высвечивается код 03, то причина в датчике пламени. Это может свидетельствовать о:

• проблемах с подачей газа;
• низком давлении топлива в магистрали;
• неисправностях датчика или его электроцепи;
• засорении электродов розжига.

Приняв решение о покупке газового котла navien имейте ввиду, что в него нельзя заливать антифриз, а это является важным в регионах, где часто бывают сильные морозы.

Navien представляет универсальную систему водяного отопления

Газовые котлы Navien Ace не боятся низкого давления газа и воды, им не страшны перепады напряжения в сети. Работа газовых котлов Навьен характеризуется длительным периодом эксплуатации и экономичным расходом газа. Все газовые устройства Navien соответствуют стандартам и нормам РФ и обладают соответствующими сертификатами.

Стабильность системы защиты от замерзания

Если температура в помещении падает, то срабатывает автоматическая система защиты от замерзания. При опускании температуры воды отопления более 10 градусов по Цельсию, осуществляется автоматический запуск циркуляционного насоса, в результате чего обеспечивается постоянная циркуляция теплоносителя в отопительной системе . Если температура воды отопления падает до 6 градусов по Цельсию, осуществляется автоматическое включение горелки и теплоноситель прогревается до 21 градуса по Цельсию.

Безопасность работы при частых перепадах напряжения в сети

Согласно инструкции, напряжение может колебаться в пределах ±30 процентов, за счет срабатывания на микропроцессоре защитного чипа Switched — Mode Power Supply (SMPS). При этом работа котла не останавливается, что продлевает его период эксплуатации и предотвращаются поломки.

Условия эксплуатации отопления и горячей воды:

• при условии низкого входного давления в системе газопровода — стабильное и безопасное функционирование газового котла Navien Ace возможно при давлении газа четыре мбара (40 миллиметров водяного столба);
• при условии низкого входящего давления воды в водопроводе — стабильная работа газового котла Navien Ace возможна при условии падения входящего давления воды до значения 0,3 бара, что позволяет применять это газовое устройство в домах, где слабый напор воды в системе водопровода, в том числе, где частые перепады давления в системе водоснабжения.

Рациональная конструкция

Газовые котлы Навьен отличаются небольшими размерами и малым весом, их удобно транспортировать, они просты в установке и есть возможность рационального использования площади помещения. Для удобства установки, присоединительные трубки располагаются с обеих сторон устройства, благодаря чему в значительной степени упрощается обвязка и монтаж газового котла Navien Ace .

Предварительное подогревание топлива (серия KR)

При низких показателях температуры увеличивается вязкость топлива, в результате чего возникает эффект парафинизации, что значительно ухудшает воспламеняемость дизельного топлива и работа газового котла Навьен становится нестабильной. Такая особенность работы актуальна для регионов с суровым климатом, поэтому для этих условий создано арктическое и зимнее дизельное топливо.

Газовые устройства Навьен работают на любом дизельном топливе российского производства, однако, стоимость зимнего или арктического дизельного топлива намного выше, чем летнего, а использование летнего топлива невозможно при низких значениях температуры без предварительного его подогревания.

Нагревательный элемент, который встроен в горелку газового агрегата Navien, прежде чем подать топливо на форсунку, предварительно подогревает его, в результате чего осуществляется качественное распыление топлива и бесперебойная воспламеняемость. За счет предварительного подогрева в газовых котлах Navien Ace есть возможность использования недорогого летнего дизельного топлива, что приводит к значительной экономии.

Конструкция

1. Теплообменник изготовлен из нержавеющей стали

Для производства теплообменника используется нержавеющая сталь, благодаря чему он не подвергается коррозии, что существенно продлевает срок эксплуатации котла Navien Ace .

2. Современная дизельная горелка

За счет современной эффективной дизельной горелки обеспечивается малошумная стабильная работа с минимальными затратами топлива. По инструкции горелка может работать с любым дизельным топливом, с учетом всех видов топлива производства Российской Федерации.

3. Топливный фильтр со сменными картриджами

Система подачи топлива оснащена фильтром для очистки от нежелательных примесей, в результате которых нарушается стабильная работа газового котла Navien Ace. В комплект с устройством Навьен входят дополнительные сменные картриджи.

4. Русифицированный пульт управления

С помощью дистанционного полностью русифицированного пульта управления, оснащенного жидкокристаллическим цифровым дисплеем, создается возможность экономного расхода топлива и сокращения расходов на отопление, а также постоянного поддержания комфортной температуры в помещении благодаря датчику комнатной температуры, встроенного в пульт управления.

Трёхходовой клапан котла navien ace .

Трёхходовой клапан котла navien ace

Самая главная проблема этого котла это то, что он является двухконтурным. То есть производит отопление и горячую воду. В нём установлен трёхходовой клапан, который постоянно переключает работу котла то на горячую воду, то на отопление. Это касается именно отопительного сезона. И если при этом идёт интенсивное потребление горячей воды (в большой семье, например), то при таком режиме клапан выходит из строя. За 8 лет в этом котле предстоит замена клапана уже в третий раз.

В чём заключается поломка клапан котла navien ace?

Когда вы пользуетесь горячей водой, в системе падает давление. Это некритично, если не используется система отопления, но это уже первый признак того, что нужно менять трёхходовой клапан.

Предыдущая его замена проводилась в 2018 году, и цена его была 1512руб.

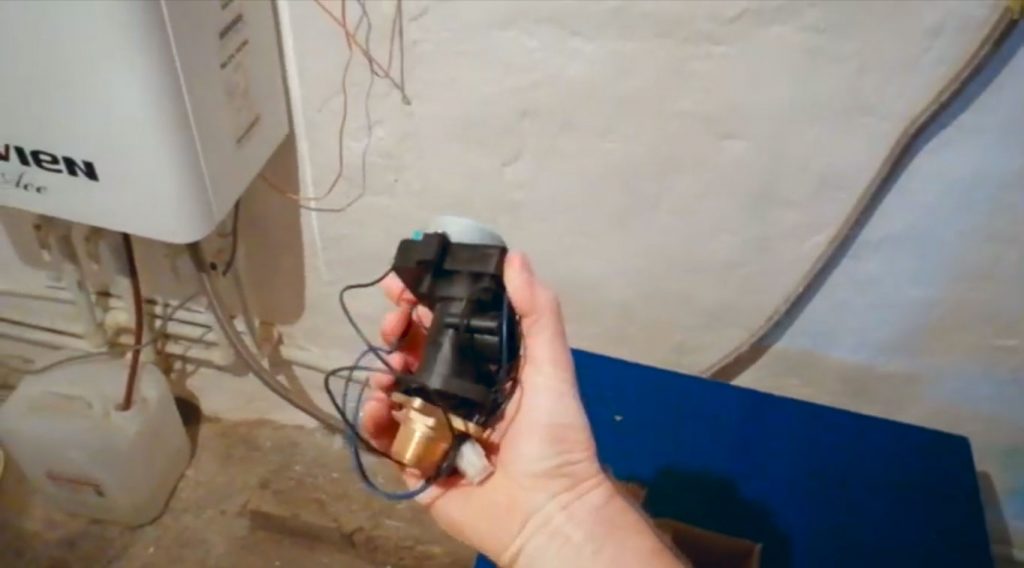

Котел navien ace трехходовой клапан | Скрин из видео с ютуб канала  KARKASNIK

Кстати, после прочтения посмотрите видео в статье Подробная инструкция по замене трёхходового клапана», о том, как производился первый ремонт самостоятельно. Там подробно рассказано, как снимались все узлы, патрубки, теплообменники, все разъёмы, а затем, в какой последовательности всё соединялось обратно. Если у кого-то есть такой котёл, наверняка в скором времени может возникнуть такая проблема и необходимость замены клапана. А находится он в углу корпуса, и чтобы до него добраться, Вам придётся демонтировать несколько запчастей. Это конечно очень неудобно, но по-другому никак.

Кроме того, есть маленькая, но очень важная деталь. Там установлены интересные металлические разъёмы, стороны которых очень похожи.

Нужна правильная установка

И после снятия нужно обязательно установить их обратно в правильном положении. Когда у нас произошла первая поломка, мы вызывали специалиста из газовой службы, так как не знали причин неисправности. Тогда мастер впервые заменил трёхходовой клапан и, при установке деталей обратно, неправильно защёлкнул один из этих разъёмов. В результате случилась протечка воды, и пришлось в тот же вечер уже самому всё переделывать. После правильной сборки всё стало работать без нареканий. И последующая замена также была произведена без проблем, всё заработало исправно и без протечек.

Инструкция по подключению

Монтаж котла не составляет сложности — необходимо установить анкерные болты и навесить агрегат на стену.

Рекомендуется между корпусом и стеной установить эластичные прокладки, гасящие шум. Нельзя монтировать оборудование на непрочные или слабые конструкции — гипсокартонные перегородки или иные подобные поверхности.

Нужна капитальная кирпичная или бетонная стена, способная удерживать вес котла (около 30 кг).

Подключение коммуникаций следует производить к соответствующим патрубкам. Надо внимательно следить за соответствием и плотностью соединений.

Основное внимание надо уделять присоединению газовых труб. Все соединения проверять на предмет утечек с помощью мыльного раствора. При наличии общего дымохода используется раздельное присоединение трубопроводов — воздушный канал выводится на улицу сквозь стену, а дымовой — присоединяется к общему дымоходу дома

При наличии общего дымохода используется раздельное присоединение трубопроводов — воздушный канал выводится на улицу сквозь стену, а дымовой — присоединяется к общему дымоходу дома.

Коаксиальные дымоходы выводятся наружу сквозь стену, что намного проще и удобнее для монтажа.
