Обвязка газового котла отопления: схема, элементы, правила монтажа

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Другие решения

Также возможна ситуация, когда в отоплении есть более, чем один котел. При установки обвязки двух отопительных котлов, это даст решение сразу нескольких непростых задач. Прежде всего – монтаж немалых мощностей будет являть собой установку довольно тяжелых приборов. Будут проблемы с их переноской, монтажом и дальнейшим обслуживанием. По этой причине устанавливаются несколько компактных котлов.

При случае поломки одного котла, останется возможность его уборки из системы. В то же время будет возможность выполнения ремонта, не теряя продуктивности отопления. Обвязка двух котлов станет хорошим решением, которое возможно в разных типах отопления.

Принимая во внимание приведенную информацию, можно заметить, что работы по обвязке являются серьезными и важными. Для выполнения правильной обвязки котла отопления, требуется правильная оценка своих возможностей

Возможно и приглашение профессионалов. В наши дни цена работ по обвязке является не такой уж и высокой. Для всех, кто желает выполнять работы своими руками, есть подробная видео и фото информация.

Подача газа

Схема подключения газового котла к системе отопления в первую очередь включает в себя узел для подачи горючего (о схемах отопления частного дома с газовым котлом). Это металлическая труба, которая подводит топливо к горелке либо от магистрали, либо от баллонов.

Соединение трубы с котлом осуществляется посредством металлического сгона, при этом используются прокладки из паронита.

Использовать для подвода газа пластик и металлопластик нельзя.

Запрещается также использовать в качестве дымоходов обычные вентиляционные шахты. Есть две схемы устройства дымохода: при открытой топке с атмосферной горелкой – стандартный отвод дыма (через вертикальный дымоход и крышу).

При закрытой – коаксиальный, труба в трубе. Внутренняя трубка выводит продукты сгорания, наружная обеспечивает подачу воздуха на горелку. Конструкция полностью выводится на улицу через отверстие в стене, расположенное как можно ближе к котлу.

И еще одна вещь запрещена: подключаться к магистрали самостоятельно. Это можно выполнить только с разрешения местной газовой службы и только силами ее сотрудников.

Они осуществляют подключение в соответствии с нормами безопасности и ставят нового пользователя на учет.

Элементы обвязки

Давайте рассмотрим несколько основных приборов и устройств, которые чаще других сегодня входят в обвязку газового котла.

Циркуляционный насос

Его стараются устанавливать в том случае, если:

• Теплоноситель не может сам преодолеть сопротивление контура за счет его слишком большой длины или сложности конфигурации.
• В том случае, если между первым от отопительного агрегата и последним радиаторами слишком большой перепад температур. Это в основном касается однотрубной обвязки.
• Если отопительная система используется не постоянно. В этом случае приоритет отдается быстрому нагреву теплоносителя.

Обычно циркуляционный насос устанавливается у котла на обратном контуре. Почему именно здесь? В конструкции насоса устанавливаются резиновые манжеты и прокладки, которые под действием высоких температур быстро выходят из строя. На обратном контуре температура теплоносителя самая низкая.

Расширительный бак закрытого типа

В маломощных отопительных системах устанавливаются компактные насосы с мокрым ротором, смазка которого производится самим теплоносителем. Их мощность не превышает 100 Вт, так что расход электроэнергии не очень большой. Но в любом случае специалисты рекомендуют около насоса устанавливать байпас, который будет отсекать его в случае с проблемами подачи электрического тока. То есть схема будет работать уже с естественной циркуляцией теплоносителя.

Расширительный бак

Этот подраздел хотелось бы начать с одного очень важного момента. Это неплохой вариант, который будет эффективно работать

Единственный момент – это установка бака выше всех контуров отопления минимум на полметра. Такое расположение дает возможность выводить воздух из системы, расширяться теплоносителю при нагреве. К тому же именно отсюда можно организовать заливку воды

Это неплохой вариант, который будет эффективно работать. Единственный момент – это установка бака выше всех контуров отопления минимум на полметра. Такое расположение дает возможность выводить воздух из системы, расширяться теплоносителю при нагреве. К тому же именно отсюда можно организовать заливку воды.

Система отопления с расширительным баком открытого типа

Есть расширительные баки закрытого типа, так называемый мембранный вариант. Их установка в отопление подтверждается наличием циркуляционного насоса. То есть оба прибора должны обязательно присутствовать. А вот точка установки не определяется каким-то определенным местом. Хотя чаще всего это участок около газового котла перед циркуляционным насосом

Здесь важно, чтобы участок трубы был прямолинейным и в нем было меньше всего завихрений воды

Сегодня нередко наряду с баком монтируется сбросной клапан. Если вдруг теплоноситель закипел, то есть возможность сбросить его часть, чтобы предотвратить разрыв труб. Обычно выходной патрубок сбросного клапана напрямую соединен с канализацией.

Другие элементы обвязки

В настоящее время в схему обвязки обязательно устанавливаются два устройства:

1. Воздушник.
2. Грязевик.

Грязевик

Почему они так важны?

Во-первых, воздушные пробки внутри отопительной системы – это невозможность движения теплоносителя

Особенно это будет важно в системах с естественной циркуляцией теплоносителя. Сегодня производители предлагают два основных варианта: краны Маевского (это ручные воздушники) и автоматические конструкции

Оба варианта прекрасно работают, только первый самый дешевый, второй самый дорогой.
Во-вторых, грязевики собирают солевые отложения и частицы накипи, которые мешают двигаться теплоносителю внутри труб. Для газовых котлов, где установлены циркуляционные насосы, это просто необходимый прибор. Последние быстро выходят из строя, если качество теплоносителя на низком уровне. Грязевики устанавливают перед насосом.

Вот такие приборы и устройства входят в обвязку газового котла. Конечно, это не все, но основная их часть. Сюда можно добавить вентили, задвижки, счетчики, терморегуляторы и прочее. Как уже было сказано выше, чем сложнее обвязка, тем эффективнее работает отопление.

Подробности

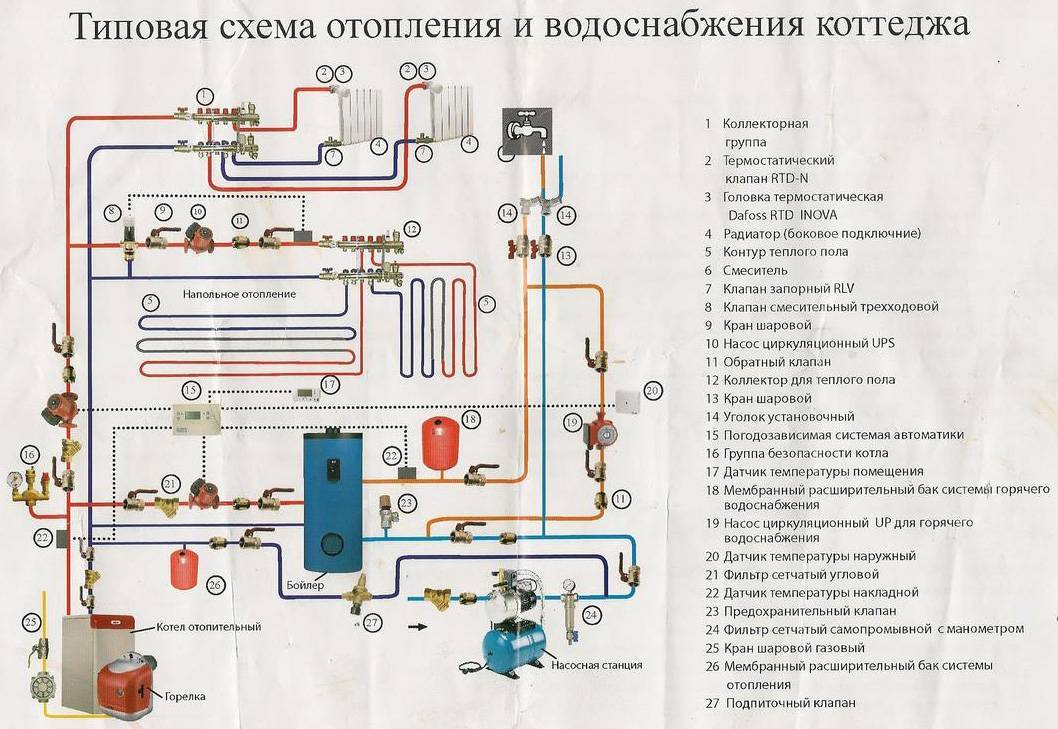

Главные элементы котельной в доме

Монтаж отопления  в частном доме (даже если он и маленький), а также проведение горячего водоснабжения можно решать одним небольшим двухконтурным котлом, который «питается» от газа.

Но в большинстве случаев этого не хватит, а еще потребуется большой комплекс устройств, который может быть выполнен из набора таких элементов:

1. Котел является сердцем всей котельной. Именно он будет отвечать за нагревание воды для отопительной системы. Тепло способно получаться при сжигании различных видов топлива – газообразного, жидкого или твердого. Отдельным случаем будут электрические котлы. В особых случаях ставят даже два котла, чтобы обеспечивать частному дому полную энергозависимость.
2. Бойлер. Если применяется одноконтурный котел, то для нагревания воды в системе горячего водоснабжения, потребуется применять бойлер.
3. Расширительный бачок. В такую емкость будет попадать воды из отопительной системы, если давление в ней будет повышаться. Таким образом, радиаторы и трубы будут защищены от прорывов.
4. Коллектор распределительного типа. Требуется для правильного распределения теплового носителя по всей системе, а еще будет регулировать уровень температуры.
5. Насос для циркуляции теплового носителя. Требуется лишь для тех систем, в которых тепловой носитель будет циркулировать в принудительном режиме.
6. Дымоход. Требуется для отведения продуктов горения за предел дома. Дымоход может не потребоваться лишь для котлов электрического типа.
7. Группа контроля и безопасности представляет комплекс приборов, которые будут отслеживать температуру, а также давление в системе и котле. Также сюда могут подойти датчики, которые смогут контролировать состояние воздуха внутри котельной.
8. Автоматика будет получать команды от пользователя на счет требуемого уровня температуры, а еще собирает данные группы безопасности и дает возможность правильно  отрегулировать основные системные параметры.
9. Арматура запорного типа требуется для того, чтобы проконтролировать поток теплового носителя.
10. Трубы, по которым будет идти вода от котла в радиаторы отопления.
11. Фильтр требуется для очищения воды перед тем, как она попадет в бойлер или котел. Если в регионе воды будет насыщена солями, а также будет содержать механический тип примесей, то без фильтрационного канала точно не обойтись, так как в противном  случае оборудование может очень быстро отказать.

Необязательно применять для системы все описанные элементы, а еще их набор будет зависеть от большого количества факторов. Перед этим, площадь дома и разновидность топлива.

Типы котлов

Именно о того, какой тип котла будет применен, будут зависеть большинство нюансов обустройства такого помещения, как котельная. По типу используемого топлива котлы могут быть:

1. Газовые, которые работают от сжиженного или природного газа, а также отличаются высоким коэффициентом полезного действия и простотой управления. Их можно будет перевести с одного типа газа на второй. Это идеальный выбор для множества загородных домов.
2. На твердом топливе (дрова, уголь, брикеты и торф) в плане использования более экономны, но потребуется постоянно следить за системой, а также подкидывать топливо.
3. На жидком топливе (дизель). Монтаж котельной в частном доме с использованием  котла, работающего на жидком топливе, применяется в том случае, где нет возможности применять природный газ или подвезти сжиженный. Если же спустя время  в районе будет проведен газопровод, то такой котел получится переоборудовать на работу от газа.
4. Электрические котлы являются самыми безопасными, удобными, а еще бесшумными, но они еще и самые дорогие. Отапливать целый дом будет невыгодно, но в роли резервного источника тепла они прекрасно подойдут.

Какой мощности требуется котел? Расчет следует доверять специалистам, которые знают, что учесть следует множество параметров. Чтобы примерно понять, какой мощности оборудование может потребоваться, следует использовать правила, согласно которому на каждые 10 квадратов площади дома потребуется 1 кВт мощности оборудования. Если он будет использован в системе горячего снабжения воды, то требуется добавить еще 10% к рассчитанной мощности. Чтобы котел не работал на пределе, к этому значению добавьте еще 20%.

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Закрытая система — подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа , поддерживающего стабильные параметры давления в водяном контуре. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 — 5 мм на погонный метр, расходится к приборам отопления. Смесительный узел или узел подмеса — смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя. Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Монтаж системы отопления и обвязка котла

https://youtube.com/watch?v=v3THI8nJv6g

Полипропиленовые трубы в системах отопления

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением. В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

• Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
• Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
• Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Галерея изображений Фото из Сварку труб из полипропилена диаметром 63 мм и более проводят стыковым способом с применением специализированного устройства. Плюс стыковой технологии в отсутствии соединительных деталей

Сварку широких труб для сборки трубопроводов однотрубных систем и стояков двухтрубных контуров можно проводить с применением муфт при их наличии

В сборке трубопроводов диаметром до 63 мм применяются раструбные и муфтовые соединения. При необходимости обеспечить резьбовое соединение используется муфта с раструбом

Соединение труб диаметром до 40 мм обычно проводится с применением ручного сварочного аппарата. Сварку труб размером более 40 мм выполняют с помощью прибора с центрирующими приспособлениями

Аппарат для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения труб ПП малого диаметра

Особенности монтажа PPR трубопроводов

Фитинги с трубами из полипропилена в единую отопительную системы при обвязке котла соединяются резьбовым методом, а также путем холодной или горячей сварки. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже. Правда, при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

«По-горячему» сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

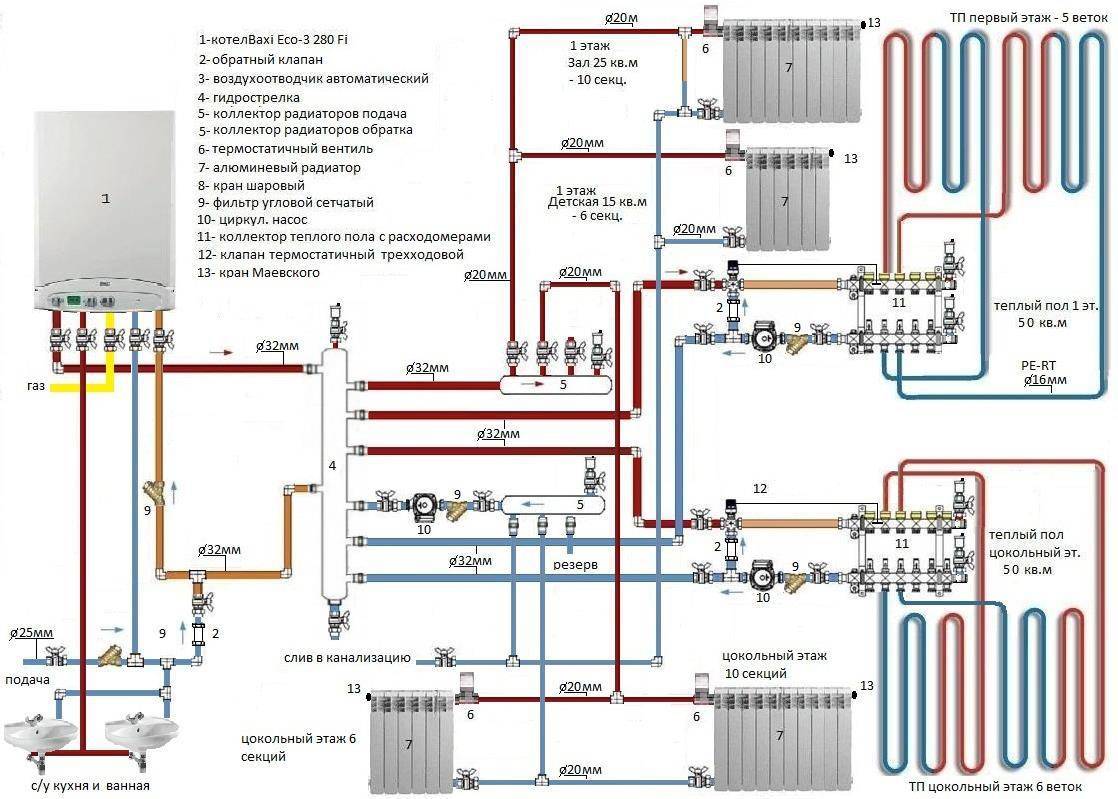

Схема обвязки настенного двухконтурного газового котла

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом

Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

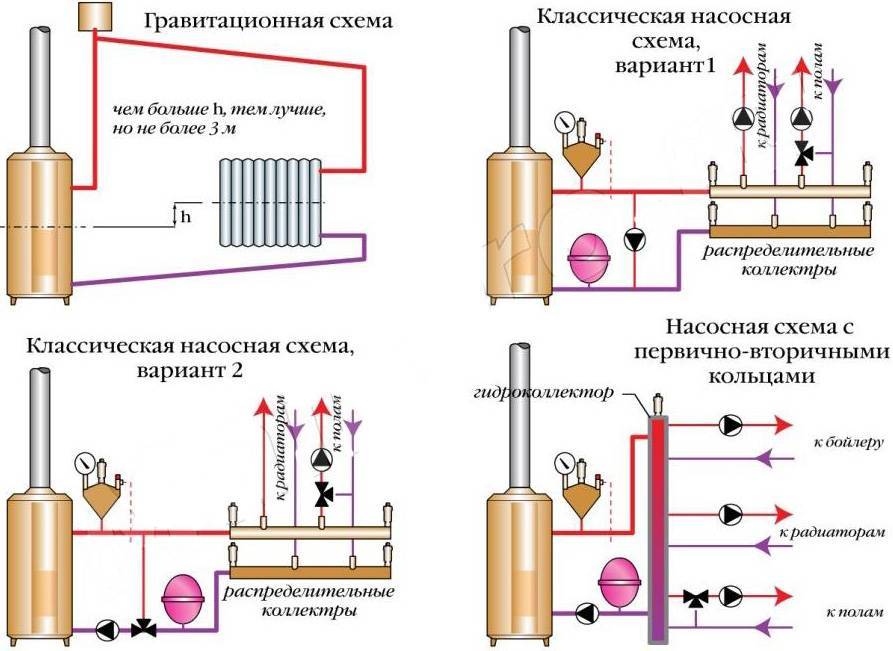

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

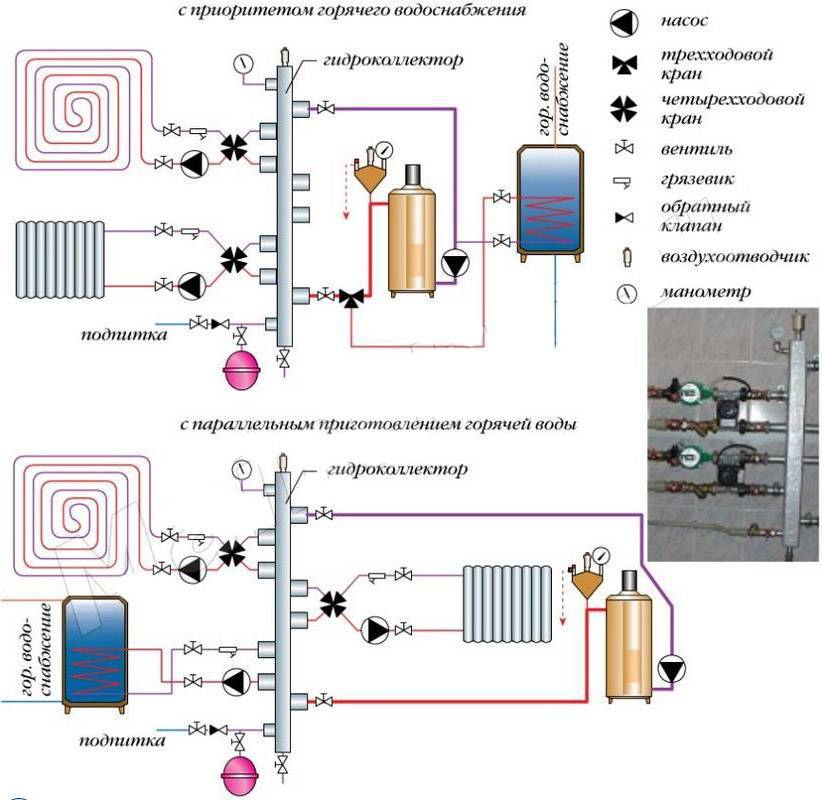

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.
