Сухой гидрозатвор
Существует еще одна разновидность сифона — сухой трап, или, как его иногда неправильно называют — сухой гидрозатвор для канализации, поскольку гидрозатвор быть сухим не может по определению.
Он также обеспечивает отсечку биогаза, а также работает как обратный клапан, препятствуя движению сточных вод в обратную сторону. Это полезная функция для жителей нижних этажей, у которых возможно такое явление при засорении канализационного стояка в подвале.
Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.
Сухой сифон для канализации может иметь разную конструкцию:
- мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
- поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
- маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.
мембранный
Существуют также более сложные конструкции с молекулярной памятью, высокотехнологичные и дорогие устройства, основанные на упругости материалов и свойстве принимать исходное положение после деформации.
Какие бывают поломки и способы ремонта
Самостоятельно устранить можно только самые простые, небольшие поломки гидравлического затвора. Сложные причины выявляются специалистами.
В некоторых случаях необходима полная замена пришедшего в негодность элемента.
Срывает гидрозатвор
Определить срыв гидравлического затвора можно по наличию характерных звуков, которыми сопровождается слив воды.
Причин срыва гидравлического затвора несколько, а неприятные канализационные запахи могут появляться не только в результате замены сантехнических устройств, но и в процессе регулярной их эксплуатации. Чаще всего проблемы возникают при неправильном соединении элементов канализационной системы, нарушении в работе вентиляции или при появлении значительного засора.
Засор
Если использование вантуза или откручивание сифона не помогло избавиться от засора, то целесообразно воспользоваться сантехническим тросом.
Отвинчивание верхней гайки и нижнего крепежа на стыке сифона с канализационной системой, после чего снимается вся сифонная часть.
Погружение сантехнического троса в сливную трубу до уровня сопротивления. Прочистка засора вращательными движениями.
На заключительном этапе выполняется прикручивание сифона с гидравлическим затвором.
Профилактика
Чтобы избежать значительных скоплений накипи или любых других отложений в сливной системе, необходимо ежемесячно проливать внутреннюю часть сифона горячей водой с добавлением лимонной кислоты.
Также с этой целью могут использоваться специальные химические средства типа «Флокс» и «Ёрш».
Каждые полгода настоятельно рекомендуется выполнять замену потерявших эластичность и истончённых резиновых прокладок. Применение защитных решёток и сеточек предотвращает попадание крупных частиц мусора в трубу.
С целью предотвращения засорения стока в ванной выполняется периодическая чистка водного затвора от волос и другого мусора.
После того, как будет перекрыта подача воды, разбирается сифон «до колена» и выполняется его прочистка. После сборки конструкции стыки необходимо обработать при помощи специального водостойкого герметика. Следует помнить, что сифоны с любыми сколами или видимыми трещинами не ремонтируются и подлежат полной замене.
Система канализации в городских и загородных условиях обеспечивает комфортабельное проживание людей, а для полноценного функционирования сточных сетей необходимо правильно выбрать и установить гидрозатвор. Несмотря на кажущуюся простоту такого устройства, неправильный монтаж и использование неподходящего вида гидравлического затвора может стать одной из причин выхода канализационной системы или сантехнического прибора из строя.
Источники
- https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/suxoj-zatvor/
- http://TrubaMaster.ru/armatura/suxoj-zatvor-dlya-kanalizacii.html
- https://parilochka.com/materiali/suhoj-zatvor-dlya-kanalizatsii
- https://spark-welding.ru/kanalizaciya/princip-raboty-suhogo-zatvora.html
- https://SantehnikPortal.ru/kanalizatsiya/gidrozatvor.html
- https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/gidrozatvor/
Правила монтажа жидкостной запорной арматуры
Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.
Она складывается из 5 основных действий:
Персональный клапан для унитаза.
- Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
- Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
- Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;
Принцип работы вертикальной мембранной конструкции.
- При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
- На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.
Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.
Горизонтальный клапан с двумя заглушками.
- На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
- Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
- Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
- И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.
Пластиковый обратный клапан на 110 мм.
Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.
Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.
В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.
Обратный клапан с поворотом на 90º.
Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.
Врезка затвора на центральный слив.
В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.
Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.
Конструкция с возможностью ручной блокировки потока.
При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.
Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.
Варианты металлической запорной арматуры.
Сравнение сухого затвора с гидравлическим: что лучше?
Сухие устройства в конструктивном плане имеют не слишком существенные отличия от гидравлической конструкции затвора.
Функционирование такого устройства напоминает стандартную систему «ниппель».
Тем не менее, важно помнить, что сухие затворы не нуждаются в постоянном поддержании определённого водяного уровня внутри системы, поэтому при достаточно редкой эксплуатации сантехнических приборов такой выбор будет самым оптимальным
Отличия сухих канализационных затворов от гидравлических (водных)
Для того, чтобы подключить к канализационной сети умывальник, ванну или другой сантехприбор, применяют разнообразные конфигурации сифонов. Принцип действия сухого затвора кардинально отличается от гидравлической модели. Водяной затвор для канализации выполняется в виде изогнутой трубки, которая наполнена водой. Именно вода выполняет барьерную функцию и не даёт канализационным газам проникнуть в помещение.
Однако водяной тип приспособления обладает существенным недостатком — вода в U-образной трубе может испариться, что откроет путь канализационным газам. Таким образом, этот затвор нуждается в постоянном пополнении водой. Кроме этого, из-за особенностей конструкции такой сифон не подходит для устройства трапа душевых кабин или бань.
Сухое устройство в конструктивном плане существенно отличается от гидравлического. Функционирует такое устройство по системе «ниппель». Этот прибор выполняется в виде полимерной трубки, материалом для корпуса затвора чаще всего служит полипропилен (ПП). На концах такой трубы располагается резьба.
Сухой затвор не требует постоянного поддержания определенного уровня воды в системе
Внутреннее устройство сухих моделей подразумевает наличие специальной мембраны, которая выполняет функцию обратного клапана. Поэтому такой затвор (в отличие от гидравлического) осуществляет также и регуляторную работу — не даёт воде в системе двигаться в обратную сторону. Особенно это функция важна для сантехприборов, которые располагаются на нижних этажах многоэтажных зданий.
В отличие от водяного типа сухой затвор не нуждается в частых проверках и поддержании уровня воды в системе. Он более функционален и может работать как автономно, так и в связке с водяным приспособлением.
Сравнение с гидрозатвором
Сифоны с гидрозатвором являются традиционным решением, но в некоторых аспектах они уступают своим сухим аналогам. Функционируют устройства по-разному: в мокром затворе роль заслонки от запахов выполняет вода. Однако, вода может замерзнуть или испариться, в результате дорога в помещение для канализационных запахов будет открыта. Это существенный недостаток устройств, которым сухие затворы не обладают. Они работают по принципу «ниппель».
Внутри располагается заслонка, выполняющая функцию обратного клапана. В результате такой затвор выполняет и регуляторную работу, т.е. не дает сточным водам двигаться в обратном направлении. Сухой затвор более функционален, он может работать как автономно, так и в «паре» с гидравлическим. Сухие затворы более легки в установке и эксплуатации, компактны, долговечны.

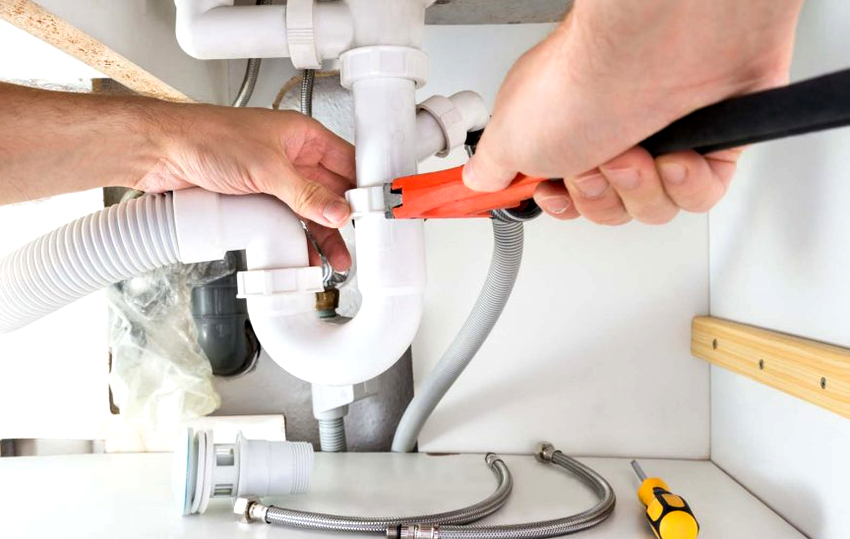

Как правильно устанавливать сифон
Для того, чтобы установить сифон у себя в доме, можно вызвать сантехника, а можно все сделать самостоятельно. Если вы все реши сделать сами, это не составит большого труда, но при этом необходимо быть очень внимательными и придерживаться определенных правил, так как в случае невнимательности может образоваться течь, или гидрозатвор просто не подойдет по конструкции.
Изначально следует четко знать, какой именно сифон подходит к тому или иному санузлу. При этом следует помнить о том, что если речь идет о классическом гидрозатворе, то для ванны используют трубчатые сифоны, в то время как для умывальника и мойки лучше подойдут устройства бутылочного типа. При подборе того или иного гидрозатвора следует четко знать размер сливного отверстия в вашей сантехнике. Если в раковине или мойке предусмотрено два сливных отверстия, необходимо приобретать соответствующий сифон, так как иначе при переливе воды она будет вытекать через дополнительный слив прямо на пол.
Для того, чтобы произвести монтаж системы, следует выполнить следующие действия:
- измерить диаметр сливного отверстия и подобрать соответствующий сифон;
- в случае, если необходимо подключить две мойки, расположенные по разные стороны от стены, необходимо каждую обеспечить своим сифоном;
- проверить всю конструкцию на наличие уплотнительных прокладок в необходимых местах, а также, чтобы они были ровно и потно установлены, иначе вас может ожидать неприятный сюрприз, в результате чего все придется разбирать, устранять течь и заново собирать;
- между раковиной и сифоном необходимо проложить специальное уплотнительное кольцо, которое предотвратит просачивание воды из-под мойки;
- на все места, где требуется дополнительная герметизация, необходимо нанести силиконовый герметик.
Так как в сифонах классического типа происходит засор и отложение мусора в местах скопления воды, необходимо его периодически демонтировать, очищать от мусора и отложений, промывать под проточной водой и обратно монтировать. При использовании гидрозатворов сухого типа такие действия производить нет необходимости, поскольку в них мусор не застревает, а проходит в канализацию. Появление запахов говорит о том, что пришла в негодность мембрана и ее необходимо заменить. Если это невозможно, тогда стоит заменить сам сифон.
Некоторые нестандартные варианты
При перечислении следующих способов невольно приходит на ум поговорка, что «голь на выдумки хитра». На что только не идут особо изобретательные мастера-виноделы!
- используют обычный клапан с шариком из-под водочной бутылки;
- приспосабливают нипели от велосипедных камер в комплекте с мягкими тонкими шлангами-капиллярами;
- надевают на бутылку с суслом надувной детский шарик и протыкают в нем дырочку;
- вставляют в отверстие крышки коктейльные трубочки и соломинки от соков.
Чтобы соединения были герметичными, можно закапать их воском, парафином, использовать кусочки пластилина или
Какой бы гидрозатвор ни использовался в деле дистилляции домашних напитков, нужно помнить о важности плотно пригнанной крышки, о давлении газов в емкости с бродящим суслом, о времени выдержки готового вина
Что из себя представляет сухой затвор?
Некоторые приёмники стоков, представленные трапами, унитазами, некоторыми видами писсуаров и современными умывальниками, характеризуются наличием уже встроенных гидрозатворов.
Такие сантехнические приборы в монтаже приставных гидравлических затворов не нуждаются.
Перспективные сухие канализационные сифоны являются в настоящее время вполне достойной и современной альтернативой водяным затворам, которые отличаются значительным количеством достоинств, а также хорошо зарекомендовали себя в эксплуатации и просты в обслуживании.
Зачем нужен и где используется?
Сухой затвор для канализации 50 мм и 110 мм, а также устройства других типоразмеров вполне способны функционировать не только в удобном автономном режиме, но также в комплекте с обычными гидравлическими затворами.
В этом случае каждое сантехническое устройство служит дополнением для другого сифона.
Сухие затворы устанавливаются в первую очередь на тех участках, где существует вероятность пересыхания затворов.
Такие места, как правило, располагаются над системами «тёплый пол», а также в достаточно редко эксплуатируемых точках канализации, включая водоотводы стиральных машин и кондиционеров, реже — в душевых кабинах и банных сантехнических приборах.
Устройство и принцип действия
Принцип действия трапов с сухим затвором основан на стандартной конструкции гидрозатвора, снабжённого дополнительной деталью в виде поплавка.
Всегда стремящийся к всплытию элемент обеспечивает эффективный и беспрепятственный слив воды в систему канализации.
После пересыхания гидрозатвора происходит опускание поплавка и перекрывание сливного отверстия, что препятствует проникновению в помещение неприятных канализационных запахов.
Включение воды и повышение её уровня приподнимает поплавок, а выключение водяной подачи вызывает опускание поплавка.
Существует целый ряд достоинств сухих канализационных затворов, которые позволяют сделать выбор в пользу эксплуатации именно таких устройств.
Их активное использование представлено следующими плюсами:
- отсутствие необходимости осуществлять частые проверки системы;
- не требуется наличие воды для функционирования устройства;
- возможность установки в условиях неотапливаемых помещений;
- прекрасные эксплуатационные характеристики;
- соответствие всем установленным техническим современным требованиям;
- удобство в эксплуатации;
- компактность устройства;
- хорошая устойчивость к механическим воздействиям и минимальный риск срыва затвора;
- регуляция передвижения среды внутри системы;
- достойная резистентность к канализационным засорам;
- возможность горизонтального и вертикального монтажа;
- исключение скапливания и застоя воды с образованием вредной бактериальной флоры;
- отличные показатели звуковой изоляции;
- гарантированная долговечность.
Сухие затворы удерживают запахи внутри канализационного слива при помощи воздушной прослойки, но такие конструкции сегодня на отечественном рынке сантехнических изделий встречаются крайне редко.
Кроме прочего, трапы с «сухим» затвором характеризуются несколько более сложной конструкцией по сравнению с сантехническими устройствами, роль затвора в которых выполняется водой.

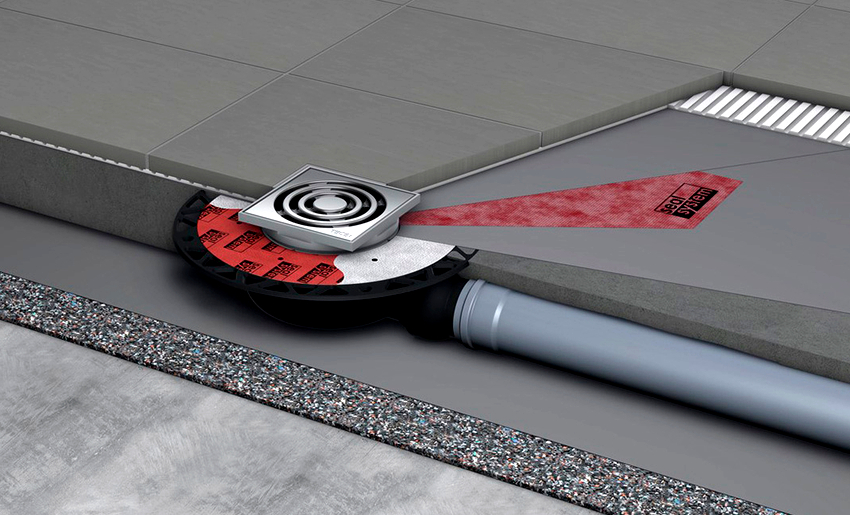

Как смонтировать канализационный трап с гидрозатвором
Установка канализационного трапа с сухим гидрозатвором является весьма ответственным и трудоемким процессом. Правильность выполнения работ напрямую определяет уровень качественной и долговечной его эксплуатации.
На первом этапе производится подъем пола в душевой или банной комнате, который должен иметь некоторый уклон в сторону трапа, что будет способствовать самопроизвольному отведению воды с горизонтальной поверхности.
Канализационный трап монтируется согласно инструкции — на пол укладывается теплоизоляция, гидроизоляция, цементная стяжка и напольная плитка
Канализационный трап монтируется согласно инструкции, которая прилагается к устройству. На поверхность пола укладывается теплоизоляционный материал, одновременно исполняющий роль звукоизоляции, что способствует тихому отведению воды из сантехнического прибора в канализационную систему. Для этого подойдет пенополистирол. Затем укладывается слой гидроизоляции. Для этого можно использовать рулонный материал с мембранной структурой или обмазочную смесь.
Далее выполняется цементная стяжка, толщина которой подбирается с учетом высоты трапа и толщины плитки. Поверх при помощи клеевого раствора укладывается напольная плитка.
Варианты устройства гидрозатвора
Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.
Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.
Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.
| Описание системы | Иллюстрация |
|---|---|
| В разрыв канализационной трубы устанавливают в вертикальном положении пластмассовую воронку диаметром немного большим, чем сечение трубы, и выходным отверстием диаметром 3 см. В воронку помещают пластиковый шарик (для пинг-понга или др.) такого размера, чтобы он перекрывал узкий выход. При попадании в трубу воды шарик всплывает. |
Затвор из воронки и шарика. Пример для наглядности |
| Для устройства сухого затвора пластиковой канализации с диаметром трубы 50 мм потребуется переходник 50/110, который нужно немного доработать: срезать под углом и закрепить на нем круг из толстой резины. После чего конструкцию устанавливают на выходе трубы в септике или сливной яме. |
Сухой затвор Сухой затвор в сточной яме |
Разновидности гидравлических затворов в зависимости от конструкции
В зависимости от конструктивных особенностей выделяют 6 типов гидрозатворов: коленчатый, бутылочный, двухоборотный, гофрированный, сухой и с системой перелива.
Коленчатый сифон с гидрозатвором легко узнать по внешнему облику. Его конструкция напоминает латинскую букву U. Сифон изготавливается из пластика или металла. Первый вариант представлен изделиями из полипропилена, которые характеризуются надежностью, простотой и легкостью монтажа. Для изготовления металлических сифонов используется чугун или бронза. Сегодня такие модели встречаются реже, что связано с их большой стоимостью.
Пластиковые устройства могут выпускаться в одноразовом исполнении, они не имеют возможности осуществлять регулировку положения элемента. При выходе из строя выполняется полный демонтаж изделия. Другие модели состоят из составных элементов, которые могут двигаться и вращаться, регулируя положение патрубка. Фиксация частей осуществляется посредством накладных пластиковых гаек и хомутов.
Колено имеет два перегиба: входной и выходной. Нижнее положение второго элемента находится на 5-6 см ниже первого. Более надежные и долговечные варианты представлены S-образной конструкцией. Прочистка изделия выполняется при помощи специального гибкого троса со щеткой на конце или ручным способом после разборки изделия.
Коленчатый гидрозатвор для канализации имеет U- или S-образную конструкцию
Такой гидрозатвор канализации характеризуется прочностью, благодаря чему обеспечивается свободный и легкий монтаж системы без опасения за ее повреждение. Коленчатые сифоны преимущественно устанавливаются на мойки, ванны и унитазы. Существуют модели, оснащенные дополнительным выпуском, что предоставляет возможность одновременно использовать гидрозатвор для стиральной машины.
Как установить
На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:
На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.
- Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
- Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
- Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
- Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.
Рис. 13 Сифон под ванну – схема сборки
Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.
Гидрозатворы сухого принципа действия
Необходимость в сухих гидрозатворах вызвана одним из недостатков мокрых — в них постоянно находится вода, и если не происходит ее смена, она начинает дурно пахнуть, в ней могут завестись микроорганизмы, плесень, появиться водоросли. Поэтому установка сухих гидрозатворов актуальна в местах, где воду используют с большими временными промежутками — банях, саунах, душевых комнатах и аналогичных помещениях.
Существует несколько разновидностей сухих гидрозатворов, отличающихся принципом действия, основные из них:
Поплавковые. Канализационный трап с гидрозатвором поплавкового типа — одна из наиболее популярных моделей. Типовая конструкция представляет собой перевернутый легкий стакан, кромки которого погружены в воду, находящуюся между корпусом трапа и его центральным сливным патрубком. Вода поступает во внутреннее пространство корпуса через крышку, защищающую перевернутый поплавок, после пользования душем она постепенно высыхает, поплавок опускается на дно и перекрывает своим корпусом сливное отверстие.
В иных конструкциях вместо поплавка используют легкий шар, который после ухода воды опускается в наружное седло и герметично закрывает отверстие слива.
Рис. 9 Принцип действия поплавкового сифона
С обратным клапаном. Принцип действия конструкции основан на том, что сливной канал закрывает клапан на шторках (маятниковая конструкция) или в виде подпружиненного ниппеля. При пользовании водой она под давлением открывает клапан и выливается в трубы, как только воду отключают, ее давление на запирающий элемент падает, и он механически закрывает сливной канал.
Мембранные. Одна из новейших разработок — сухой гидрозатвор для канализации с силиконовой вставкой. Его отличие от аналогов — отвязка от трапов, санитарной техники и прочих элементов устройств из-за возможности использования в любом месте трубопровода.
Это достигается конструкцией, представляющей собой короткий отрезок трубы, внутри которой помещена силиконовая мембрана в виде короткого рукава. Его направление указано на корпусе прибора стрелкой, при прямом включении вода свободно проходит через рукав под собственным давлением, при отсутствии прямого водного потока стенки рукава сжимаются и не допускают обратного оттока жидкости в канал. Подобные изделия поставляются на отечественный рынок зарубежными производителями стандартных типоразмеров 32, 40 и 50 мм. Преимущества приборов — они могут находиться в трубопроводе вертикально или горизонтально.
Существуют и другие модели мембранных затворов, монтируемых непосредственно в трап в вертикальном положении, они работают по принципу обратного клапана, открываясь при давлении воды и закрывая канал после ее ухода.
Рис. 10 Разновидности сухих мембранных рукавов
Как выбрать
Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.
Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.
Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.
Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.
Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.
Гидрозатвор в бане
Гидрозатвор представляет собой специально созданную водяную пробку, защищающую помещение от неприятного «аромата» канализации. Вода накапливается в выгнутом участке трубы, перекрывая полностью диаметр. Таким образом, вода не позволяет плохому запаху попасть в помещение.
Когда необходимо применять гидрозатвор в бане
Использовать такую конструкцию на канализацию необходимо в том случае, если слив воды осуществляется в общую систему водопровода. В том случае, если жидкость сливается в яму за пределы бани, плохого запаха не будет. Если канализация бани была подключена к общей системе, то можно применять готовые сифоны (как для умывальника или ванной) любого типа. В продаже имеются металлические или пластиковые затворы из гофрированного шланга или бутылочного типа. В редких случаях встречаются чугунные гидрозатворы, однако они не производятся уже несколько лет. По сути, такое устройство представляет собой два стакана, вставленные один в другой. После того, как в бане будут залиты полы, верх гидрозатвора должен быть в маленьком углублении для полного слива жидкости.
Такое устройство обладает двумя главными достоинствами:
- оно должно быть в качестве отстойника;
- даже если внутри него замерзнет вода, он не должен быть поврежден.
Делаем гидрозатвор самостоятельно
Довольно просто его можно сделать своими руками. Для этого нужно взять кусок трубы необходимого диаметра и согнуть его в виде буквы «U» и приварить к трубе после воронки стока (обычно его высота 50-70 мм). Лучше всего это делать при закладке фундамента и обустройстве пола, однако если баня уже готова, а неприятный запах омрачает пребывание в ней, то установить его можно и потом.
Если канализационные трубы являются доступными, а фундамент строения – столбчатый, то это значительно облегчит работу. К сливной трубе под баней можно приварить необходимый кусок трубы. В том случае если нет доступа к трубам, то его нужно будет организовать: разобрать часть пола, если он из дерева, или выпилить с помощью болгарки, если он бетонный. После этого в канализацию с помощью сварки или соединительной муфты крепится труба с изгибом.
Необходимо также учитывать, что вода может испаряться, и если не пользоваться канализацией на протяжении долгого времени, через 40-50 дней она окончательно высохнет, и газы беспрепятственно попадут в помещение.
Что такое сухой гидрозатвор?
Также данная конструкция может быть сухой. В ней отсутствует вода, а в роли заслонки применяются сухие материалы. Такой вариант, как вы понимаете, не способен замерзнуть, при этом он бывает нескольких видов:
это мембрана, удерживаемая с помощью пружины, если нет воды. При поступлении жидкости, мощности пружины не хватает для ее удержания, заслонка поднимается, а жидкость сливается. Предмет определенной формы (зачастую большого диаметра шарик) закрывает проход воздуха. При поступлении жидкости предмет всплывает, открывая слив. В более сложных моделях применяется молекулярная память материала.
Сделать простой сухой гидрозатвор для бани можно и своими руками, в этом нет ничего сложного. Необходимо выбрать пластиковый шарик, размером немного больше, чем сливная труба. Когда воды не будет, такой шарик станет закрывать доступ воздуха из канализации. Как только жидкость будет поступать, сток будет освобождаться. Такой вид системы может работать и в зимнее время, даже в случае если шарик примерзнет к стоку, немного кипятка буквально в считанные минуты сможет растопить лед, и система будет нормально работать.
