Решаем главную проблему газовых котлов с горячей водой

Ремонт котлов Baxi своими руками Видео урок

Пламя горелки не достигает максимальной мощности

Виной неисправности может служить неправильная настройка давления в отопительной системе, неисправность модулятора клапана газа или поломка диодного моста.

Способ устранения: настроить параметры системы, воспользовавшись инструкцией по эксплуатации котла.

Котел запускается и сразу прекращает работу

Причиной служит низкое давление газа в газопроводе.

Способ устранения: следует уменьшить значение поступающего давления газа до пяти мБар (стандарт – двадцать пять мБар).

Слабый нагрев в системе горячего водоснабжения

Причина этого в неполном открывании трехходового клапана или в его поломке. Чтобы подтвердить неисправность клапана, следует дать остыть системе, перекрыть запирающие клапаны системы отопления, затем включить котел в режим горячего водоснабжения. Если клапан неисправен, то одновременно с ГВС будет происходить нагрев в системе отопления.

При розжиге в котле слышны «хлопки»

Такой шум появляется из-за: недостаточного горения газа (необходима регулировка минимального давления); изменения расстояния от подвода газа до запальника в ходе неаккуратной транспортировки котла бакси (следует отрегулировать величину зазора, установив его на 4-5 мм); чрезмерной тяги (используя заслонку уменьшить тягу в котле).

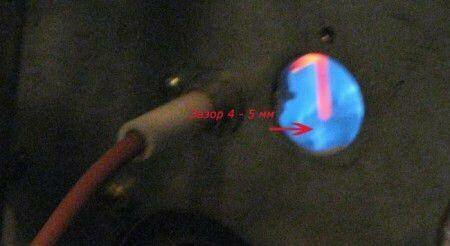

Как отрегулировать зазор между горелкой и запальником

Открываем переднюю панель и полностью снимаем ее с котла. Снимаем заслонку со смотрового отверстия. За ним располагается запальник

Чтобы изменить величину зазора, необходимо отвернуть винт, на который крепится электрод запальника, затем снять и осторожно подогнуть электрод. После чего устанавливаем его на место и закрываем заслонку отверстия

Резкое понижение температуры теплоносителя в контуре

Причиной этому служат: засорение фильтров (требуется их прочистка или замена); повреждение труб, радиаторов, их засорение или промерзание (неисправность необходимо выявить и заменить или прочистить дефектный участок трубопровода).

Как произвести чистку первичного теплообменника своими руками (видео)

Сливаем воду, откручивая кран на котле справа. По возможности необходимо слить воду из системы отопления. Для чистки используем прибор под названием Жель. Подсоединяем патрубки прибора к отопительным трубам бакси. Откручиваем крышку на приборе, заливаем жидкость для чистки. Включаем Жель в электросеть. В течении пары часов ручкой на приборе переключаем направление промывающей жидкости «вперед – назад». Через два часа прибор отключаем, откручиваем кран для слива воды из бакси котла. Снимаем шланги, убедившись, что промывающая жидкость стекла обратно в прибор. Соединяем котел с системой, заполняем ее теплоносителем. Очистка котла позволит удалить с его деталей накипь и предупредит засорение и поломки.

Чистка вторичного теплообменника (контур отопления)

Вновь используем прибор для промывки. Подключаем его к котлу, включаем. Газовый кран следует закрыть, а кран подачи горячей воды открыть. И после этого выключаем прибор для прочистки. Таким образом, жидкость будет прогоняться по короткому контуру системы.

Перед установкой котла, его эксплуатацией и ремонтом обязательно проконсультируйтесь со специалистом. Несмотря на все положительные качества котлов baxi, они, как и все оборудование, имеют свой запас прочности и срок службы. В данной статье мы рассмотрели основные виды поломок, а также увидели, как производить ремонт котлов бакси своими руками. Желаем успехов вам и вашим котлам.

Профилактика и методы очистки

Забитый накипью контур отопления в котле, который нужно прочистить Многие газовые котлы не греют воду, потому что предварительно не были предприняты меры профилактики. Отопительное оборудование требует своевременного технического обслуживания:

• чистка;
• замена комплектующих и износившихся деталей, прокладок, уплотнителей;
• регулировка газа;
• контроль давления.

Также важно следить за правильным уровнем теплоносителя в расширительном баке. Если котел Бакси не нагревает воду по причине загрязнения элементов ОС, необходимо провести очистку

Существует несколько способов:

Если котел Бакси не нагревает воду по причине загрязнения элементов ОС, необходимо провести очистку. Существует несколько способов:

• Механический. Производится при толщине накипи от 1 мм до 3 мм с помощью оборудования из гибкого вала, с приводом и шарошками.
• Гидродинамический. Происходит посредством промывки труб водой под высоким давлением.
• Химический. Для мероприятия используется специализированное оборудование и состав агрессивного воздействия на поверхность.
• Электроразрядный. Метод позволяет удалить загрязнения повышенной прочности. По заполненной водой магистрали транспортируется рабочий кабель с определенной мощностью/частотой электроразряда.

Способ чистки подбирается с учетом типа котла, характера загрязнений и толщины накипи.

Слабый нагрев воды

Если после устранения течи и очистки радиатора вода в колонке всё равно не нагревается до должного уровня, то стоит обратить внимание на другие косвенные причины:

• недостаточное давление газа;
• неисправный смеситель;
• фильтрующие элементы.

Если на входе из трубопровода или баллона газ поступает с недостаточным давлением, вода просто физически не успевает нагреваться. Решение этой проблемы лучше возложить на плечи специалистов газовой службы.

Вычислить неисправность смесителя легко. Достаточно приложить руку к шлангу с горячей водой, который идёт под раковиной. Если он холодный, то дело в газовом котле, а если нет, то регулируем смеситель или меняем его.

Одна из самых распространённых причин поступления тёплой воды вместо горячей – это засорённые фильтры. Стоит проверить всё, что имеет решётку или какие-то независимые очищающие модули по пути от газового котла до смесителя, и при необходимости устранить препятствия тщательной промывкой элементов.

Вот краткий список причин, почему обычная газовая колонка не греет воду. Некоторые из них легко устранить самостоятельно, другие требуют вмешательства профессионалов

Помните о предосторожностях в работе с газовым оборудованием и придерживайтесь всех предписаний от профессиональных механиков. Кроме всего прочего, своевременная замена изнашиваемых деталей поможет избежать большей части поломок

Принцип работы двухконтурного газового котла

Чтобы разобраться в том, почему газовый котел стал плохо греть воду или подача горячей воды вовсе отсутствует, необходимо понять, как работает двухконтурный агрегат.  Практически любое газовое оборудование данного типа оснащено несколькими блоками.

В основном узле обеспечивается зажигание газовой смеси и ее горение. Дополнительный водяной узел обеспечивает уровень подачи горячей воды, и осуществляет контроль давления в магистрали. За вывод продуктов сгорания за пределы жилья отвечает блок дымоотведения.

При запуске оборудования активируется работа насоса, выполняющего закачку воды в систему. Жидкость начинает циркулировать по трубкам теплообменника, где равномерно прогревается благодаря воздействию горелки.

Котел имеет два контура, один из которых отвечает за отопление, а второй – за работу ГВС. Одновременная работа двух контуров невозможна

Процесс нагрева контролируется датчиками или простой механической системой или автоматикой газового котла, в зависимости от модели и сложности устройства. При достижении заданной температуры подача газа прекращается. При снижении температуры до критической величины происходит запуск горелки и цикл повторяется.

Отличительные схемы работы двухконтурных котлов

При возникновении проблем с горячим водоснабжением для выяснения причин необходимо разобраться  со схемой работы газового агрегата в режиме ГВС. Существует два варианта с битермическим и вторичным теплообменником.

Котел с битермическим теплообменником

Принцип работы агрегата с битермическим теплообменником связан с конфигурацией – по сути, это одна трубка сложной формы, расположенная внутри другой. По внешней секции трубки движется теплоноситель, а по внутренней – вода ГВС.

При работе в режиме отопления горелка обеспечивает нагревание теплоносителя до заданной температуры и отключается. При открытии крана горячей воды начинается движение жидкости по внутреннему контуру теплообменника, одновременно с этим перекрывается клапан блокировки внешнего контура.

В двухконтурных котлах с битермическим теплообменником в одном теплообменнике одновременно находится внутренний и внешний контуры, отвечающие за работу отопления и ГВС

Горелка работает непрерывно на максимальной мощности, обеспечивая нагрев проточной воды. После закрытия крана открывается клапан подачи теплоносителя, и котел начинает работать в штатном режиме.

Котел с вторичным теплообменником

В другом типе котлов с вторичным теплообменником принцип работы немного иной. За нагрев воды отвечает не просто второй контур, а отдельный пластинчатый теплообменник, оснащенный трехходовым клапаном.

Вторичный теплообменник выглядит предпочтительнее битермического – его легче снять для промывки и очистки

При открытии крана горячей воды происходит перенаправление теплоносителя с одного теплообменника на другой, где и передается тепло, протекающей воде. При этом насос продолжает работать, обеспечивая прокачку теплоносителя по малому контуру.

Система с естественной и принудительной циркуляцией

Причины, по которым газовые котлы перестают греть воду, могут зависеть и от способа циркуляции теплоносителя. Но это больше связано не именно с нагревом воды, а с работой самого устройства. Причиной плохой работы котла, включенного в схему с естественной циркуляцией, является либо несоблюдение уклонов, либо наличие воздушных пробок.

В отопительных контурах с принудительной циркуляцией такая проблема отсутствует, так как теплоноситель движется по системе под действием циркуляционного насоса. Далее не будем останавливаться на работе самого газового котла, а будем рассматривать исключительно проблемы ГВС, полагая, что котел нормально функционирует в режиме отопления.

Вопросы и ответы

Часто слышу булькающие звуки в расширительном бачке, после чего немного падает давление на манометре. Через время, когда включается котел, давление выравнивается. В чем может быть причина?

Нужно проверить на работоспособность расширительный бак. Для этого нужно сделать прокачку насосом с фиксацией данных его давления. Если он по каким-то причинам не держит давление даже при отсутствии воды, потребуется замена.

Когда на улице сильные морозы, я доливаю в бак воду каждые 3-4 дня. Она так быстро испаряется или нужно искать другую причину?

Если падает давление на манометре и в системе недостаточно жидкости, нужно искать течь. Возможно, это небольшие дырочки, вода из которых сразу же испаряется, поэтому вы не видите ожидаемых луж. Проверьте все стыки и радиаторы, после чего продиагностируйте сам расширительный бак.

Давление на манометре резко падает, когда я открываю горячую воду. Котел двухконтурный. Сразу же снижается температура в батареях. В чем причина?

Такие признаки указывают на спуск воды из системы в центральный водопровод. Проверьте, закрыт ли кран подпитки и исправен ли он.

Как поднять давление в котле: причины почему падает и не держит

Давление в котле — показатель работы тепловой системы, от которой зависит безопасность оборудования и осуществление технологического процесса теплоснабжения.

Высокое давление угрожает целостности агрегата, а низкое нарушает движение среды, а, следовательно, скорость передачи тепла. Пользователь котла должен знать причины появления скачков давления и как поднять давление в котле.

Какое давление в котле считается нормальным

Характеризуют систему теплоснабжения несколькими показателями:

• Статистическое — зависит от высоты расположения труб отопительной сети. Оно растет с ростом высоты объекта, на каждый метр, статистическое давление повышает на 0.1 атм. К примеру, статистическое давление в трехэтажном доме будет 3Х3=9 м = 0.9 бар = 0.9 атм.
• Динамическое, обеспечивается электронасосом теплоснабжения. Например, обычно насос обеспечивает показатель 1.2 атм.
• Рабочее давление котла — сумма статистического и динамического: 0.9+ 1.3= 2.3 бар=2.3 атм.
• Избыточное, устанавливается манометром, является разницей между атмосферой и давлением в линии подводки воды. Оно зависит от испарения в котловых поверхностях нагрева. Если источник теплоснабжения имеет пароохладитель, испарение его могут использовать для нагрева контура отопления.
• Номинальное — соответствует расчетной работе котлоагрегата и контура теплоснабжения.
• Максимальное, какое давление должно быть для безопасной работы теплотехнического оборудования.
• Опрессовочное — гидроиспытание повышенным давлением схемы отопления на плотность соединения, обычно 1.5 от рабочего показателя, более точно указывается производителем агрегата.

В теплоэнергетике давление в котле отопления измеряются в атмосферах и определяется манометром или первичным датчиком

Чтобы оборудование работало исправно важно, чтобы значение не превышало разрешенный максимальный/минимальный порог. Для стандартного коттеджа норма для двухконтурного котла от 1.2 до 2.5 бар

Как проверить давление в котле и сети

Современное теплоэнергетическое оборудование укомплектовывается показывающими приборами пружинными и электроконтактными манометрами, а также первичными датчиками давления. Пружинные манометры с помощью стрелки показывают давление, которое соответствует состоянию среды в контуре.

Что делать если котел Vailant не нагревает горячую воду

Котлы Вайлант отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих котлов.

На дисплее котла большинство неисправностей указывается. Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в котле Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному?

Котел Вайлант не нагревает горячую воду из-за засоров

Это одна из самых распространенных неполадок. Чаще всего причина заключается в низком качестве воды – появляется накипь, узлы, фильтры и трубы засоряются.

Если в котле не загорается пламя, начинайте проверку с датчика протока. Найти это приспособление цилиндрической формы достаточно просто. Датчик протока расположен возле насоса, именно к нему подходят провода. Возле насоса установлено два датчика:

• Датчик давления в системе отопления.
• Датчик протока.

Датчик протока по виду напоминает маленький вентилятор, он начинает вращаться от движения воды по трубам. Если датчик протока фиксирует движение воды, в автоматику поступает сигнал о необходимости включать газ и нагревать воду. Если датчик протока засорен, вода будет течь, но вентилятор не двигается. Соответственно, сигнал на включение нагрева не поступает. Решить проблему можно двумя способами:

• Не спешите разбирать котел и попробуйте вначале « продуть» систему. Перекройте вентиль общего водоснабжения дома. Откройте кран горячей воды и выпустите воду из системы. Теперь в трубах увеличился процент воздуха. Начинайте резко открывать и закрывать кран воды непосредственно перед котлом. Эти нехитрые манипуляции помогут создать давление и очистить вентилятор датчика протока от мусора.
• Если «продувка» не решит проблему, необходимо вскрывать котел, откручивать датчик протока и чистить его вручную.

Если котел Вайлант не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно.

Засорение трехходового клапана также может вызвать отказ котла нагревать воду. И этот узел вы можете снять самостоятельно, прочистить и установить обратно.

Купив котел Вайлант, обязательно выясните у продавца информацию о местах, в которых установлены фильтры. Прочищать и менять эти комплектующие вы сможете самостоятельно.

Неисправный насос

Нагрев воды в котле Вайлант во многом зависит от работы насоса. Для ремонта или замены этого агрегата необходимо вызывать специалиста. Но, вы можете самостоятельно проверить, в нем ли заключается причина отказа котла работать.

Установите на котле температуру воды 0 °C и включите режим нагрева воды. В это время следите за работой насоса. Если через 20 минут работы он не нагреется, значит, проблема заключается в насосе.

Причина отказа котла нагревать воду может заключаться и в элементарном откручивании болтов на участках соединений. Внимательно рассмотрите схему устройства котла и проверьте, плотно ли прилегают все соединения. Возможно, простое подкручивание болтов решит вашу проблему.

Ваша оценка:

Ок

Мой мир

Почему из бойлера не идет горячая вода – описание причин

Самые распространенные причины того, почему из бойлера не идет горячая вода:

1. Засорился фильтр грубой очистки на вводе в бойлер. Если у вас старые трубы или идет слишком грязная вода, то сетчатый фильтр со временем засорится. Нужно его разобрать и прочистить или заменить его на новый.Для этого снимается заглушка с колбы при помощи ключа и извлекается сетка. Также проблему решает установка дополнительного фильтра.
2. Заклинил обратный клапан. Это может произойти из-за попадания в него мусора. Надо его разобрать и расшевелить шток. Так как он подключен напрямую без запорных устройств, перед этим сливается вся жидкость.
3. Не течет холодная вода из крана. Даже если аппарат полностью заполнен жидкостью, при отсутствии напора в водопроводе, теплая вода не будет вытекать, так как она забирается сверху бака и движется за счет давления. Для проверки открываем холодный кран и при необходимости звоним в коммунальные службы.
4. Сломался или неправильно отрегулирован редуктор давления. Накопительный водонагреватель выдает такой же напор, какой получает на входе. Если напор в кране есть, а теплая вода течет плохо, проверяем редуктор давления и при необходимости его настраиваем или заменяем на новый.
   Бытовой редуктор давления
5. В баке скопилось много накипи. Если водонагреватель оборудован ТЭНом открытого типа, например Термекс ER 80 H, то его необходимо регулярно очищать. Если этого не делать хотя бы раз в год, то отложение солей может перекрыть отверстие, через которое поступает холодная вода.Нужно снять защитную крышку, отключить провода, и вытащить ТЭН. Очищают его с помощью отмачивания в растворе с лимонной кислотой и промывают бак изнутри. Для того чтобы накипь проще очищалась, внутри устанавливают магниевые аноды.
6. Сломался и не открывается один из вентилей ввода или вывода из аппарата.
7. Забились трубы. Из-за некачественной воды могут забиваться водопроводные трубы. Особенно часто это происходит в местах их сгибов. Советуется заменить все старые трубы на полипропиленовые.
8. Может загрязниться сеточка на носике смесителя. В этом случае напор будет слабый как холодной, так и горячей воды. Ее извлекают и очищают или заменяют на новую.

Перед тем, как самостоятельно проводить ремонтные работы следует перекрыть вентиль ввода воды в помещение и отключить устройство от сети. Если устранить причину поломки самостоятельно не получилось, обратитесь к специалистам.

Коротко об обратке и подачи в системе отопления

Система водяного отопления, используя питание котла, подает нагретый хладагент к батареям, расположенным внутри здания. Это позволяет распределять тепло по всему дому. Затем охлаждающая жидкость, то есть вода или антифриз, проходя через все имеющиеся радиаторы, теряет свою температуру и снова вводится для обогрева.

Самая простая отопительная конструкция – это ТЭН, две линии, расширительный бачок и комплект радиаторов. Водовод, по которому нагретая водонагревателем вода движется к батареям, называется источником питания. А водовод, который находится внизу радиаторов, где вода теряет первоначальную температуру, возвращается и будет называться возвратным. Поскольку при нагревании вода расширяется, в системе есть специальный резервуар. Решает две проблемы: подача воды для насыщения системы; поглощает излишки воды, образующиеся при расширении. Вода, как теплоноситель, направляется от котла к радиаторам и наоборот. Его поток обеспечивается насосом или естественной циркуляцией.

Доставка и возврат присутствуют в однотрубных и двухтрубных системах отопления. Но в первом нет четкого распределения по подающему и обратному патрубкам, а весь трубопровод условно делят пополам. Колонка, выходящая из котла, называется подающей, а колонна, выходящая из последнего радиатора, называется обратной.

В однотрубном трубопроводе вода, нагретая котлом, последовательно перетекает от одной батареи к другой, теряя свою температуру. Поэтому в итоге батареи будут самыми холодными. Это главный и, наверное, единственный недостаток такой системы.

Но однотрубный вариант получит больше преимуществ: требуются меньшие затраты на закупку материалов по сравнению с двухтрубным вариантом; диаграмма более привлекательная. Трубу легче спрятать, также можно проложить трубы под дверьми. Двухтрубная система более эффективна: параллельно в системе устанавливаются две штуцера (подающая и обратная).

Такая система считается специалистами наиболее оптимальной. Ведь его работа застаивается на подаче горячей воды по одной трубе, а охлажденная вода отводится в обратном направлении по другой трубе. В этом случае радиаторы подключаются параллельно, что обеспечивает равномерный нагрев. Какой из них устанавливает подход, должен быть индивидуальным с учетом множества различных параметров.

Вот лишь несколько общих советов, которым нужно следовать:

1. Вся линия должна быть полностью заполнена водой, воздух является препятствием, если трубы проветриваются, качество обогрева оставляет желать лучшего.
2. Необходимо поддерживать достаточно высокую скорость циркуляции жидкости.
3. Разница температур между подающей и обратной линиями должна составлять около 30 градусов.

Почему взрываются котлы отопления

При неправильной эксплуатации и неисправностях котел взрывается довольно легко. Следует выяснять почему газовый котел горячий.Чаще всего в эту категорию попадают не постоянно работающие котлы, а те, которые запускают время от времени. Особую опасность представляют собой места, которые могут покрыться льдом. Это, чаще всего, расширительные баки, циркуляционные трубы и неотапливаемые помещения. Главная причина взрыва котлов — перемерзание системы отопления. Вода в трубах прекращает циркуляцию, а топливо при этом горит, как и прежде.

Внутри секций батарей или труб кипит вода. При этом давление пара внутри системы нарастает катастрофически быстрыми темпами. При достижении критической точки повышения давления, происходит взрыв. Металл не в состоянии выдержать такое давление изнутри. Выбитые окна – не самый худший исход такого взрыва. Могут не выдержать конструкции помещения. Но самое ужасное – причинение огромного вреда здоровью людей или даже смертельный исход тех, кто находился в непосредственной близости от взрыва, в результате обрушения конструкций помещения котельной.

Основы техники безопасности при включении газового котла

Прежде чем привести котел в действие, необходимо убедиться в том, что запоры распахнуты обязательно на обоих трубопроводах. Первый из них подает теплоноситель в котел, а второй — отводит теплоноситель из него. Распахнуть нужно также запорные устройства, расположенные на системе отопления. Нижний отсек дымохода потребуется очистить от накопившегося конденсата

Это важно сделать для того, чтобы не отравиться угарным газом

Взрыв котла

04.01.2016 произошёл взрыв бытового котла, находящегося в квартире в г. Ляховичи. Жильцы не пострадали. Разрушены ограждающие конструкции котельной, в которой был установлен котёл. Причина взрыва – отсутствие циркуляции воды в системе отопления. Скорее всего в результате образования ледяной пробки в отводящем трубопроводе. Факторы, повлекшие за собой взрыв:

• бессистемный режим топки котла,
• неправильная эксплуатация котла,
• несоблюдение техники безопасности при пользовании прибором.

8 января 2021 в г. Любани (Минская область) в котельной жилого дома взорвался бытовой твердотопливный котел. Последствиями взрыва стали обрушение кирпичной стены, повреждение крыши, уничтожение самого котла и помещения котельной. Люди, к счастью, не пострадали.

Печальная статистика

Всегда следует выяснять почему газовый котел горячий. Кроме того, за последние восемь лет произошло около 70 чрезвычайных ситуаций, возникших при некорректной эксплуатации отопительных котлов. Котлы, взрывавшиеся на протяжении нескольких последних лет, были сконструированы самостоятельно. Народные умельцы, будучи не компетентными, самостоятельно изготавливали агрегаты. Соответственно, при этом возникает колоссальный риск того, что могут начаться проблемы с эксплуатацией котла, его перегревание. В итоге эксплуатация такой модели приводит к тому, что вода перегревается, стенки котла не выдерживают давления, и взрыва, увы, не миновать. На самодельные аппараты не установлены даже предохранительные клапаны.

Ежегодно Госпромнадзор предупреждает граждан не использовать самодельные агрегаты и не доверять установку сертифицированных котлов людям, не имеющим соответствующей квалификации. Единожды сэкономив деньги, вы рискуете всем имуществом, жильем, здоровьем и даже жизнью. При этом вы подвергаете риску посторонних людей. Чтобы избежать промерзания трубопроводов котла и системы отопления, необходимо ответственно подойти к соблюдению правил безопасности при эксплуатации газовых котлов.

Регулировка, настройка газового клапана фирмы Honeywell

Газовый клапан Honeywell газового котла. Желтый с проводами разъем установлен на шаговом электродвигателе.

 В некоторых современных котлах, например  «Protherm Gepard» и «Protherm Panther», установлены газовые клапаны фирмы Honeywell.

Настройки давления газа на выходе из газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем газового клапана производится с панели управления котла через сервисное меню.

Настройку газового клапана с шаговым электродвигателем через сервисное меню рассмотрим на примере газовых котлов Protherm Gepard и Protherm Panther.

Диагностика датчиков

Если датчик протока представляет собой микровыключатель, то для диагностики достаточно проверить замыкание контактов тестером. Для этого – отсоединить контакты с датчика, подключить тестер в режиме “прозвонки”, включить кран разбора воды. Если замыкание не происходит – значит, датчик неисправен и требует осмотра и при необходимости замены.

Датчики с расходомером регистрируют величину протока воды, которую можно, как правило, вывести на дисплей котла. Для котлов BAXI нужно:

• удерживать кнопку “i” для доступа в информационное меню в течение 5 секунд

• кнопками регулировки температуры ГВС пролистать до параметра А08 (фактический расход воды, проходящей через датчик, литров в минуту * 10)

Теперь остается сравнить фактический расход воды из крана с расходом по датчику. Если фактический расход не соответствует величине по датчику, то вероятнее всего его нужно заменить.

Так как механическая часть датчика расхода представляет собой турбинку, то в случае загрязнения она может подклинивать и сигнал с датчика пропадать. Нет сигнала с датчика протока – котел прекращает нагрев воды.

Фактическую температуру горячей воды котел определяет по показаниям датчика температуры. Потому, если с него по каким-то причинам поступают неверные показания – котел может работать неправильно в режиме приготовления горячей воды. Датчик температуры представляет из себя терморезистор с зависимостью сопротивления от температуры.

Проверка такого датчика заключается в измерении его сопротивления при заведомо известной температуре. В котлах бакси устанавливаются датчики NTC с обратной зависимостью сопротивления от температуры. При комнатной температуре сопротивление датчика должно быть примерно 10 кОм, при температуре 45 градусов 4,3 кОм.

Эффективность предложенного способа

При сравнительно небольших денежных затратах установка водонагревателя, расширителя и насоса позволяет:

• сэкономить до 25 тыс. литров воды в год, если в квартире живёт семья из четырёх человек,
• использовать воду комфортной температуры даже в случае одновременной работы нескольких точек забора воды,
• снизить расход газа и электроэнергии,
• продлить срок службы двухконтурного котла.

Покупая газовый котел, хозяева дома или квартиры хотят, чтобы он поддерживал комфортную температуру при любых условиях. Но в некоторых случаях возникает проблема с обогревом. Достаточно часто на форумах можно встретить вопрос, почему газовый котел не набирает температуру. Причины этого могут быть разные.

Таблица с температурным графиком

Режим работы котлов зависит от окружающего климата.

Если брать разные объекты, например производственное здание, многоэтажный и частный дом, у каждого будет индивидуальная тепловая схема.

В таблице мы приводим температурный график зависимости жилых домов от наружного воздуха:

Внешняя температура	Температура питательной воды в подающем трубопроводе	Температура возвратной воды
+10	70	55
+9	70	54
+8	70	53
+7	70	52
+6	70	51
+5	70	50
+4	70	49
+3	70	48
+2	70	47
+1	70	46
	70	45
-1	72	46
-2	74	47
-3	76	48
-4	79	49
-5	81 год	50
-6	84	51
-7	86	52
-восемь	89	53
-девять	91	54
-10	93	55
-одиннадцать	96	56
-12	98	57 год
-13	100	58
-14	103	59
-15	105	60
-16	107	61
-17	110	62
-18	112	63
-19	114	64
-ветры	116	65
-21	119	66
-22	121	66
-23	123	67
-24	126	68
-25	128	69
-26	130	70

Есть некоторые нормы, которые необходимо соблюдать при создании проектов тепловых сетей и транспортировки горячей воды потребителю, где подача пара должна осуществляться при 400 ° С, при давлении 6,3 бар. Желательно отдавать подвод тепла от источника к потребителю со значениями 90/70 ° C или 115/70 ° C.

Должны быть соблюдены нормативные требования по соответствию утвержденной документации обязательному согласованию с Минстроем страны.

Ссылка на скачивание графики

• 110 – для производственных помещений категорий C, D и E с выбросами горючей пыли и аэрозолей;
• 130 – для производственных помещений без выброса горючей пыли и аэрозолей.

Предельную температуру поверхности нагрева следует принимать:

• в) для низкотемпературных панелей обогрева при облучении рабочего места – 60.
• г) для высокотемпературных лучистых обогревателей – 250.
• д) для строительных конструкций со встроенными нагревательными элементами:
• – 26 – для планов помещений с постоянным присутствием людей;
• – 30 – на водозаборные дорожки, скамейки для бассейнов;
• – 31 – для планов помещений с временным пребыванием людей;
• – 28, 30, 33, 36, 38 для потолков с высотой помещения не более 2,8, 3,0, 3,5, 4 и 6 м соответственно.
