Отопление в частном доме

Двухтрубная разводка отопления

Невзирая на то, что однотрубная конструкция надежна и проверена временем, ей на смену, благодаря разработкам инженеров-теплотехников, пришла двухтрубная система с нижней разводкой (детальнее: «Двухтрубное отопление с нижней разводкой — схема и монтаж «). Такие виды разводки отопления подходят для зданий различного назначения – жилых, общественных, производственных.

Двухтрубный вариант отличается от однотрубной схемы тем, что тепло равномерно распределяется по всей площади помещения, а теплопотери получаются минимальными (подробнее: «Схема двухтрубной системы отопления дома на примерах «). Вода подается по магистрали, расположенной в подвальном помещении или вмонтированной в пол. Далее теплоноситель распределяется по стоякам равномерно и направляется в радиаторы. Отработанная вода покидает батареи и по другому стояку направляется в трубопровод. Двухтрубная система выгодно отличается тем, что она гарантирует равномерную подачу теплоносителя на каждый из радиаторов. Такие типы разводки системы отопления позволяют отключать одну из батарей в отдельности. На каждом приборе имеется по две трубки — отводящей и подводящей — и поэтому система называется двухтрубной.

В свою очередь такие конструкции бывают двух подтипов: схема отопления с верхней разводкой и с нижней.

Чтобы правильно обустроить систему обогрева, нужно с ними ознакомиться более подробно:

1. Верхняя и нижняя разводки отличаются тем, что первая из них монтируется сверху батарей. Как правило, если реализуется верхняя разводка системы отопления, трубопровод прокладывают на чердаке или располагают в потолочном перекрытии. В результате горячий теплоноситель подается по вертикальной трубе основной магистрали вверх, а оттуда распределяется по радиаторам, расположенным в комнатах. Отработанная вода отводится по другой трубе – обратке, проложенной ниже места расположения батарей. Чтобы избежать образования воздушных пробок, монтируют специальные расширительные баки.
2. Нижняя разводка означает, что обе трубы – подающая теплоноситель и отводящая его располагаются ниже уровня установки радиаторов. Таким образом, горячая вода поступает и отводится снизу. Эффективным способом устранения воздушных пробок при нижней разводке является применение специальных кранов Маевского, размещаемых на радиаторах.

Нижняя и верхняя схемы наиболее часто используется, когда выполняется вертикальная разводка системы отопления – в том случае, если батареи устанавливают на разном уровне, а точнее на нескольких этажах.

Двухконтурная система отопления

В отличие от одноконтурной системы, две трубы рассчитаны на подачу и на возврат теплоносителя. Такая разводка часто используется в новостройках и обеспечивает равномерный обогрев всех комнат.

Какая система отопления лучше

Принцип работы заключается в поступлении воды из котла к батареям по одной магистрали. Подающая труба имеет соединительный входящий патрубок, через который теплоноситель поступает в каждый радиатор. Окончание трубопровода находится возле последней батареи. Вторая ветка магистрали предназначена для того, чтобы уже охлажденная вода из выходящих патрубков, после прохождения по всей цепочке, возвращалась в котел. Циркуляция теплоносителя происходит постоянно пока включено отопление.

Двухконтурная разводка трубопровода возможна в верхнем и нижнем исполнении. В первом случае система обустраивается на чердаке или техническом этаже здания. Одновременно монтируется расширительный бачок, который нужно утеплить. Также устанавливают котел и помпу, подающую теплоноситель на верхний уровень.В случае с нижней разводкой горячий стояк располагается выше обратного. Отопительный котел монтируется в подвале или на первом этаже с заглублением ниже пола. Для стравливания воздуха из радиаторов необходимо подключить верхнюю воздушную магистраль к трубопроводу.

Плюсы двухтрубной схемы подключения в следующем:

• одновременная передача горячей воды в радиаторы позволяет регулировать температуру индивидуально в каждом помещении и выключать отопление в тех, комнатах, которыми в настоящее время не пользуются;
• в случае поломки можно снять с системы отдельные элементы и произвести их замену, не отключая отопление полностью. Это возможно благодаря шаровым кранам, с помощью которых перекрывается поток воды на входе и выходе из радиатора;
• уже готовую систему можно дополнять новыми батареями, как в горизонтальном, так и вертикальном исполнении;
• меньшая уязвимость и предрасположенность к заморозке.

Недостатки системы с двумя контурами состоят в более высокой цене на покупку оборудования и прокладку его в доме. Но все они уходит на второй план, когда приходят морозы, а в доме, за счет разветвления трубопровода, возможна максимальная аккумуляция тепла.

Особенности изделий из металлопластика

Конструктивно трубы представляют собой пластиковые слои, между которыми находится металлическая фольга. Полимерные слои могут делать из сшитого полиэтилена либо других видов пластика. Таким строением удается достичь очень гладких внутренней и внешней поверхностей.

Одним из преимуществ труб из металлопластика является возможность использовать их для монтажа пола с подогревом

При выборе труб отопления стоит принять во внимание то, какая должна быть температура теплоносителя и выдержат ли такой нагрев выбранные трубы. Металлопластиковые коммуникации устойчивы к высоким показателям – до 95С

Этим и объясняется их популярность. Отсутствие термического линейного расширения позволяет выполнять прокладку в стену, в пол под ламинат без компенсаторов. Также трубы из металлопластика на отопление применимы в системах с естественной (принудительной) циркуляцией теплоносителя.

Сегодня существует 3 вида обогрева под ламинат:

• инфракрасный;
• электрический;
• водяной.

Важно знать, что ламинат относится к холодному покрытию. Чтобы по нему было комфортно ходить, требуется оборудование теплого пола

Ламинат укладывается на специальную подложку, обеспечивающую смягчение, шумоизоляцию и влагозащиту.

Какая циркуляция будет оптимальной и почему – принудительная или естественная

Рассматривая этот вопрос, обращаем внимание на следующие обстоятельства:

1. Схема отопления с естественной циркуляцией применяется в строениях небольшого размера. Насосные установки для такого жилья устанавливаются при необходимости регулирования температуры, как в целой системе, так и в отдельных ее контурах.
2. Произвольная циркуляция используется вынужденно при отсутствии электроэнергии или длительных перебоях в ее подаче.
3. Когда по условиям эксплуатации требуется повышенное давление в отопительной системе, применяются циркуляционные насосы в системах.

Для таких целей в настоящее время используются циркулярные установки с мокрым ротором. Их выбор производится исходя из особенностей монтажа и условий эксплуатации.

В качестве теплоносителя для системы отопления частного дома применяются различные материалы. Это зависит от условий эксплуатации здания.

Для строений периодического посещения предпочтительны незамерзающие жидкости (антифриз, трансформаторное масло), не приводящие к разрывам трубопровода при значительном холоде.

В домах постоянного проживания можно применять воду.

Запретить менять банк для зарплатной карты

Выбрать зарплатный проект и платить работникам только на карту этого банка. Отказать работнику получать зарплату на карту другого банка. Причина — бухгалтерии неудобно, бизнесу невыгодно.

Работодателю не запрещено выбирать банк для зарплат всему коллективу сразу. Если сотрудника устраивают условия обслуживания, всё нормально. Но если работник хочет поменять банк, отказать нельзя. Придётся платить на карту, которую выбрал работник. Так сказано в ст. 136 ТК РФ.

Работник обязан сообщить, что меняет банк и дать новые реквизиты для перевода не позже 15 календарных дней до дня зарплаты. Если протянет с сообщением, можно платить на карту в старом банке. Но следующий перевод делают уже на новую.

Работник вправе менять банк и карту сколько угодно, ограничений нет.

Аргументы, что бухгалтерии удобно платить через один банк, а не терять деньги на межбанковской комиссии, не сработают. Право работника на смену банка безусловно. Вычитать из зарплаты комиссию за перевод нельзя. У работника есть право получить полную зарплату, а комиссия — издержки работодателя на бизнес.

Статья актуальна на

25.05.2022

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

1. Тупиковая двухтрубная.
2. Коллекторная.
3. Двухтрубная попутная.
4. Однотрубная.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Watch this video on YouTube

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Двухтрубная схема отопления

Такая система водяного обогрева широко используется в домах любой этажности. Её особенностью является подача воды к радиатору по одной трубе, а отвод – по другой. Происходит не последовательное, а параллельное подключение теплообменников к системе отопления.

Основные преимущества:

• к каждому радиатору подаётся теплоноситель с одинаковой температурой;
• появляется возможность установки терморегулятора на радиаторы для настройки нужного температурного режима в каждом отдельном помещении;
• отключение или неисправность одной из батарей никак не скажется на работе остальных.

Система имеет ряд недостатков. Для её устройства требуется большое количество труб и соединительных элементов, что приводит к повышению степени сложности монтажных работ и к более высокой стоимости всей водяной отопительной системы.

Требования к трубам для отопительных систем

Несомненно, трубы для отопления играют определяющую роль в поддержании целостности систем. Они обеспечивают доставку горячей воды от газового котла к комплексу батарей

Наиболее важное требование к трубе – она должна обязательно быть прочной и хорошо, если эта характеристика сохраняется на протяжении всего эксплуатационного срока

Трубы для отопления (гладкие или гибкие) не должны быть кислородопроницаемыми, поскольку в ином случае возможно ржавление систем изнутри. Это приводит к засорению и зарастанию труб, что снижает продуктивность работы сети в целом.

Оптимальный тепловой режим и его поддержание зависит от герметичности систем. Надежность трубы для отопления препятствует выходу воды из контура и повреждению близлежащих элементов и оборудования. Характеристики прочности, допустимая температура, а также давление определяются материалом изготовления изделий.

Эстетичный вид труб отопления очень важен, если нет возможности проложить систему скрыто

Не менее значимым требованием, предъявляемым к отоплению из труб, является его малошумность. Правильно организованная система – залог спокойной и уютной атмосферы в доме. Кроме того, труба для организации отопления должна иметь эстетичный вид, поскольку не всегда есть возможность использовать скрытую прокладку.

Двухтрубная попутная схема системы отопления

Двухтрубная схема является наиболее качественной с точки зрения управления. В ней отопительные приборы подключены к трубопроводам параллельно. Этот принцип дает удобство в регулировании температуры, позволяет отключить отдельные приборы для профилактики и ремонта.

Часть теплоносителя из подающего трубопровода поступает в радиатор, основная масса движется в последующие отопительные устройства. Этот тип обвязки применим для автономных и централизованных систем отопления. Установка термостатических головок может полностью автоматизировать процесс управления отоплением.

Правила обвязки радиаторов

1. Система разводки. Она бывает однотрубной и двухтрубной.

• Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
• Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.

1. Тип подключения. Их всего три: боковой, нижний и по диагонали.

Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.

Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.

Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями — вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.

Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.

Диагональное подключение применяют для длинных радиаторов — более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.

Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.

При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.

Основные этапы замены радиаторов:

1. Демонтаж
2. Установка кронштейнов
3. Сборка радиатора из секций и его крепление
4. Соединение с системой отопления
5. Проверка давлением, чтобы выявить возможную течь или разгерметизацию.

Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.

Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.

Естественная циркуляция теплового носителя

При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.

Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.

Монтаж системы отопления своими руками

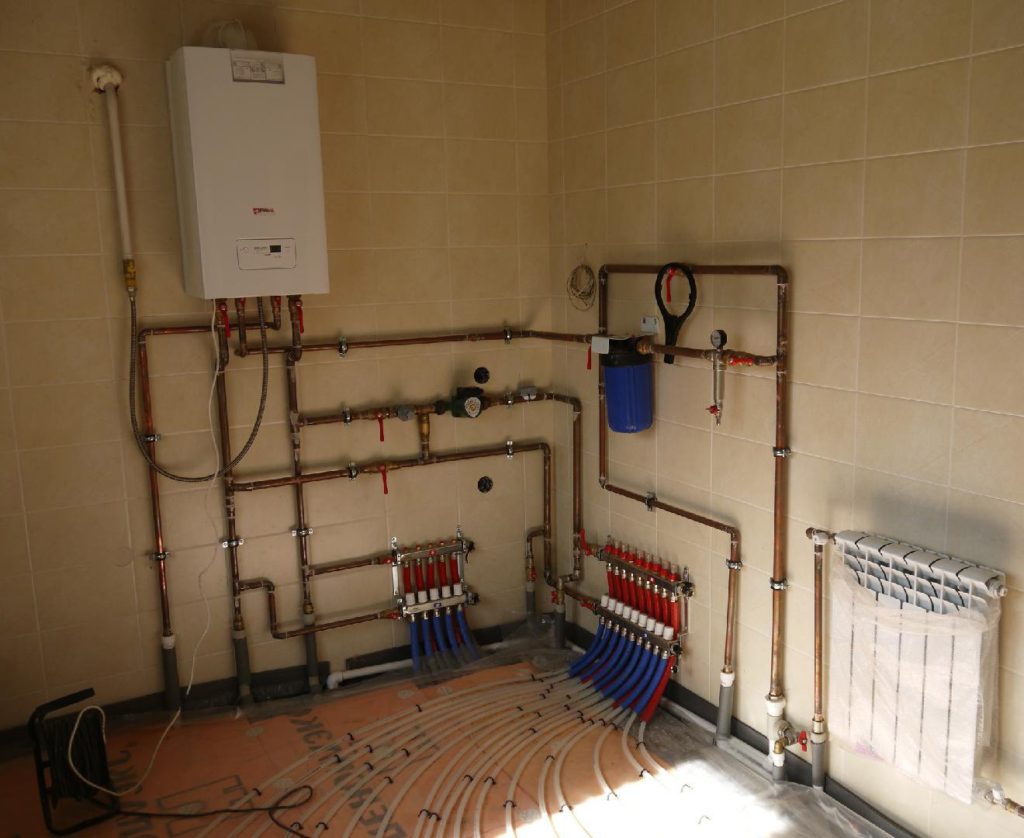

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

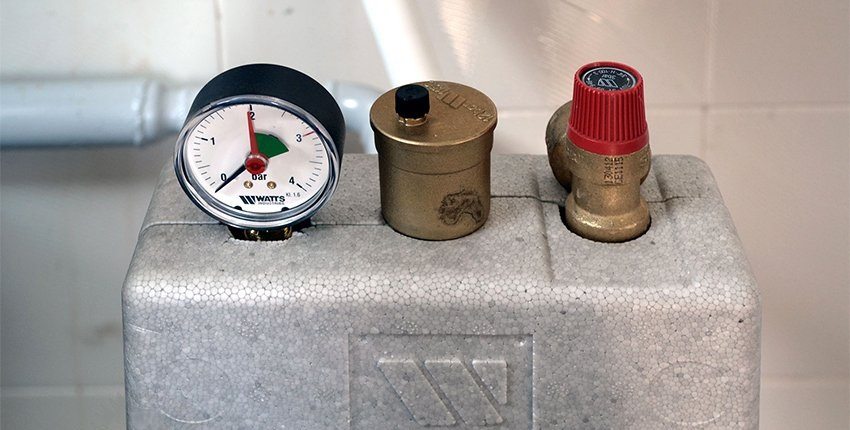

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

• сталь;
• медь;
• нержавеющая сталь;
• полипропилен;
• полиэтилен;
• металлопластик.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

• Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
• Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
• Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
• Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.

Как правильно выбирать трубы для отопления

При выборе трубы для отопления необходимо учитывать несколько важных аспектов:

• тип прокладки трубопровода;
• среднюю температуру воды и давление внутри систем;
• конфигурацию отопления из труб (гладких или гибких);
• расположение трубопровода.

Вид системы отопления во многом определяет выбор изделий для ее обустройства. Трубы для центрального отопления, которые используются в многоэтажных домах, должны быть настолько прочными, чтобы выдерживать давление в 16 атм. Изделия для индивидуальных систем, применяемых в коттеджах или частных домах, работают при давлении не больше 2-3 атм.

То, какая трубы для отопления лучше, зависит также от возможности и легкости при необходимости проведения ремонта батарей или других элементов системы. Сеть может быть с самотечной (естественной) или принудительной циркуляцией, что также влияет на выбор трубы отопления.

Важным фактором при выборе труб является давление в системе отопления

Расстояние, соблюдаемое между коммуникациями, зависит от их материала и диаметра.

Виды автономных систем отопления для коттеджа

Так как частные дома в основном находятся далеко от центральных магистральных систем, для их обогрева используют автономные системы, которые делятся на несколько видов в зависимости от используемого теплоносителя (вещество, передающее тепловую энергию) и топлива.

Водяное

Водяное отопление часто встречается в России и Европе. В качестве теплоносителя в нем используется жидкость, которая нагревается в котле (или другом теплогенераторе), а затем разносится по трубам и батареям, передавая тепло. Система проста в монтаже и использовании, ее можно установить в уже построенном и отремонтированном доме. Для подогрева теплоносителя подойдет твердотопливный, газовый или электрический котел.

Воздушное

Воздушное отопление популярно в Канаде и США. Теплоносителем выступает нагретый воздух, который распространяется по помещениям.

Есть 2 вида воздушного отопления:

1. Отопление + вентиляция. Воздух, нагреваемый котлом или теплогенератором переносится по воздуховодам по всему зданию. Дополнительно в систему можно установить фильтры, увлажнители.
2. Отопление посредством тепловых пушек, тепловентиляторов и конвекторов. Нагретые одним или несколькими подобными приборами направленные потоки поступают в помещение, перемешивая холодный и теплый воздух.

Паровое

Паровое отопление используется с начала XX в. В такой системе в качестве теплоносителя выступает пар от нагретой воды, распределяющийся по трубам к радиаторам и возвращающийся в котел виде конденсата. Температура в системе может достигать тысячи градусов, поэтому котел, трубы и батареи должны быть качественными и выдерживать высокое давление.

Газовое

Отопление газом набирает популярность благодаря дешевизне этого вида топлива по сравнению с другими. Для обогрева устанавливается газовый котел, а теплоносителем может быть вода или воздух.

Есть 2 варианта газового отопления:

Централизованный

Сжиженный газ

Электрические элементы

Обогреть недвижимость с помощью электричества можно разными способами: от установки электрокотла до прокладки теплого пола. Новые технологии разработок электрических приборов делают их экологичными, безопасными и простыми в использовании.

Электрические котлы

Теплый пол

Инфракрасное отопление

Конвекторы

Масляные радиаторы

Геотермальная установка

Геотермальные системы относятся к альтернативным методам получения тепловой энергии. Нагревание теплоносителя происходит за счет энергии земли и воды. Установка состоит из подземного теплообменника, в котором циркулирует жидкость с антифризом. Нагреваясь теплоноситель поступает в насос, а затем в трубопровод и радиаторы в доме.

Солнечные батареи

Системы с использованием солнечных батарей преобразуют энергию солнца в электроэнергию, которую затем можно использовать для работы приборов отопления. Для частных домов используют кремниевые батареи. Монтаж системы выполняется только после проведения расчетов, учитывающих тип батарей, параметры здания, угол наклона и др.

Печное отопление

Печи для обогрева изготавливают из чугуна или кирпича. Основное топливо – дрова, реже уголь. Печное отопление не зависит от электричества и используется для приготовления пищи. Огонь в печи необходимо постоянно поддерживать, она нагревает окружающее пространство постепенно и неравномерно, но и остывает медленнее, чем трубы и батареи.

Особенности монтажа обогревательных систем

Однотрубная схема монтажа отопления считается независимой от внешних условий и менее затратной. Монтаж может выполняться с горизонтальной и вертикальной разводкой. Однотрубную проводку еще часто называют Ленинградкой. Ее достоинствами является универсальность и экономичность. А как подключить систему отопления Ленинградка в частном доме можно узнать здесь.

А вот монтаж отопления схема отопления двухтрубного типа имеет свои особенности. К ним можно отнести: повышенные расходы комплектующих и материалов, объемность работ. Но такая схема отличается универсальностью и может быть применена в частых домах любой этажности и любой площади. Но при организации системы теплоснабжения могут быть использованы и другие способы монтажа, которые повышают эффективность работы обогревательных агрегатов в определенных условиях. Но в любом случае заниматься этим должны только высококвалифицированные мастера.

Например, если есть газовая магистраль, идеальным вариантом будет схема газового отопления в частном доме (правда, при отсутствии такой магистрали, многие используют автономную газовую котельную).

https://youtube.com/watch?v=vkXy8qoEukQ

Однотрубная система разводки труб

Однотрубная схема представляет собой группу отопительных приборов (радиаторов, конвекторов), подключенных последовательно к трубопроводу подачи теплоносителя. Обратный трубопровод выходит только из последнего радиатора, имеющего самую низкую температуру в ряду.

Схема известна также под названием «ленинградка». Применяется до нашего времени при многоэтажном жилищном строительстве. Нормальное функционирование этой компоновки радиаторов требует большого массового расхода теплоносителя. В советское время энергосберегающие технологии применялись нечасто и этот параметр поддерживался на должном уровне.

Однотрубная схема монтируется в двух исполнениях – с байпасом и без такового. Байпас – перемычка, которая соединяет вход и выход теплоносителя радиатора. По перемычке теплоноситель поступает на выход из прибора, смешиваясь с остывшей водой из радиатора.

Подобная компоновка наиболее экономична по количеству материалов. Главным недостатком ее является то, что каждый последующий радиатор имеет меньшую температуру, чем предыдущий прибор. Схема наиболее пригодна для систем централизованного отопления, имеет один трубопровод, проходящий через помещение.

Однотрубная компоновка применяется и в автономных системах отопления. При этом для качественной работы не рекомендуется устанавливать на одну ветку более 5 приборов с количеством секций от 4 до 10 штук.

Монтаж системы без перемычки подразумевает невозможность отключения отдельного прибора в цепочке без выключения всей цепи.
