Соединение металлической трубы с полипропиленовой: свойства металла, особенности, виды, инструкция по работе

Как разобрать?

Хочется заранее отметить тот факт, что не все виды соединений поддаются разборке, после которой не нужно заменять или чинить отдельные части, а в некоторых ситуациях и всю систему. По большому счету это зависит от того, какой именно метод рабочих действий был выбран и какие дополнительные предметы при этом употреблялись.

Как правильно соединить с помощью металлорукава и других предметов, мы уже узнали. Теперь пришла пора разобраться в том, как правильно демонтировать весь этот механизм.

Если были установлены съемные муфты, но они были спрессованы, то для того, чтобы разобрать все детали, необходимо разрезать трубы на куски. Вследствие этого понадобится приобретать новые фитинги и пластиковые материалы, а это влечет за собой лишние финансовые затраты, которые совершенно не желательны.

Если же употреблялись компрессионные фитинги, тогда не все так плохо. В таком случае отвинтить гайки будет достаточно просто. После чего не возникнет никаких трудностей с демонтажем всего сектора, который должен подвергнуться этим действиям.

Сварка и монтаж отдельной части системы трубопровода

При пайке водопроводной магистрали из полипропилена всегда стараются проводить монтаж отдельных участков водопровода в месте с большим свободным пространством и на удобной высоте. Для этого вам понадобятся основные инструменты, чертеж магистрали и правильный порядок проведения работ.

Обычно сторона наиболее трудная для спайки расположена на стене с двумя угловыми фитингами, поэтому ее сваривают в первую очередь и закрепляют на клипсы или дюбельные муфты. После от угловых фитингов проводят дальнейший монтаж участков линии, переходя к паяльным работам непосредственно около стен. Для удобства монтажа необходимо заранее предусмотреть место для установки паяльника на подставку или организовать его подвешивание.

Методы соединения

Существуют некоторые способы и нюансы, которыми стоит руководствоваться во время всего процесса ремонтных мероприятий. Это нужно для того, чтобы подсоединить все правильно и не допустить даже самой незначительной ошибки. От этого зависит качество и надежность всего окончательного результата.

Если произвести качественную и плотную герметизацию в тех местах, где трубы состыкуются, то можно быть полностью уверенным в том, что водоснабжение будет стабильным и никаких аварий не предвидится.

Для того чтобы начать пользоваться тем или иным методом работы, необходимо провести предварительные подготовительные работы, а также все немаловажные правила установки и техники безопасности при ней.

Способы соединения пластиковых труб – между собой и с металлическими

Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.

Подобный материал хорош тем, что продукция обладает следующими свойствами:

Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
Долговечные;
Устойчивы к коррозийному воздействию;
Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.

Как соединить металлопластиковую трубу с металлической

Если ранее водопроводная система состояла из металлического трубопровода, может возникнуть проблема в месте перехода от старой металлической трубы к новой металлопластиковой. Вопрос решается с помощью металлической обжимной муфты.

Соединение металлопластиковой трубы с металлической

Пошаговый процесс соединения выглядит так:

Конец старого металлического трубопровода очищается от грязи и ржавчины.
Рожковым ключом осуществляется накручивание муфты.
Изделие калибруется, на него надевается обжимное кольцо и гайка.

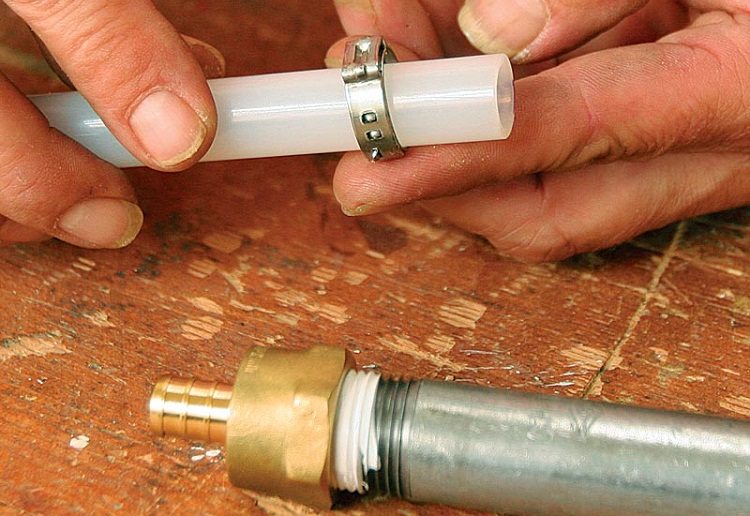

Затем на свободный конец фитинга надевается металлопластиковый трубопровод и закручивается гайкой.

При работе также пригодится пакля и краска, они помогут избежать протечек и будут способствовать более плотному соединению.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа. Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

разводной ключ;
газовый ключ;
пакля (чесаный лен);
силиконовый герметик;
монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

муфта стыковочная «Американка»

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

Разобрать американку на две части.
Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
Вкрутить эту деталь в часть фитинга с внутренней резьбой.
Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
Соединить две части разъемной детали, используя разводной или газовый ключ.

Стыковка компрессионными фитингами

Соединение компрессионным элементом

Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

Вставить трубы в отверстия фит-крепежа с двух сторон.
Затянуть гайки.

Стыковка фланцами

Фланец для соединения полипропиленовой трубы и металлопластиковой

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

Фланец накручивается на фитинг с использованием пакли.
Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Как соединить элементы металлопластиковых труб

Элементы соединяются между собой с помощью латунных фитингов. В зависимости от чертежа инженерной системы могут использоваться муфты, угольники, тройники, крестовины

Важно соблюдать некоторые правила при монтаже:

Трубы необходимо прокладывать от водопроводной точки до крана, смесителя, радиатора или сливного бачка.
Количество соединительных элементов должно быть минимальным. Множественные муфты, угольники и тройники станут причиной уменьшения напора воды.
Соединения лучше выполнять в доступных местах, чтобы можно было иметь регулярный доступ для просмотра.

Существуют такие основные способы соединения металлопластика:

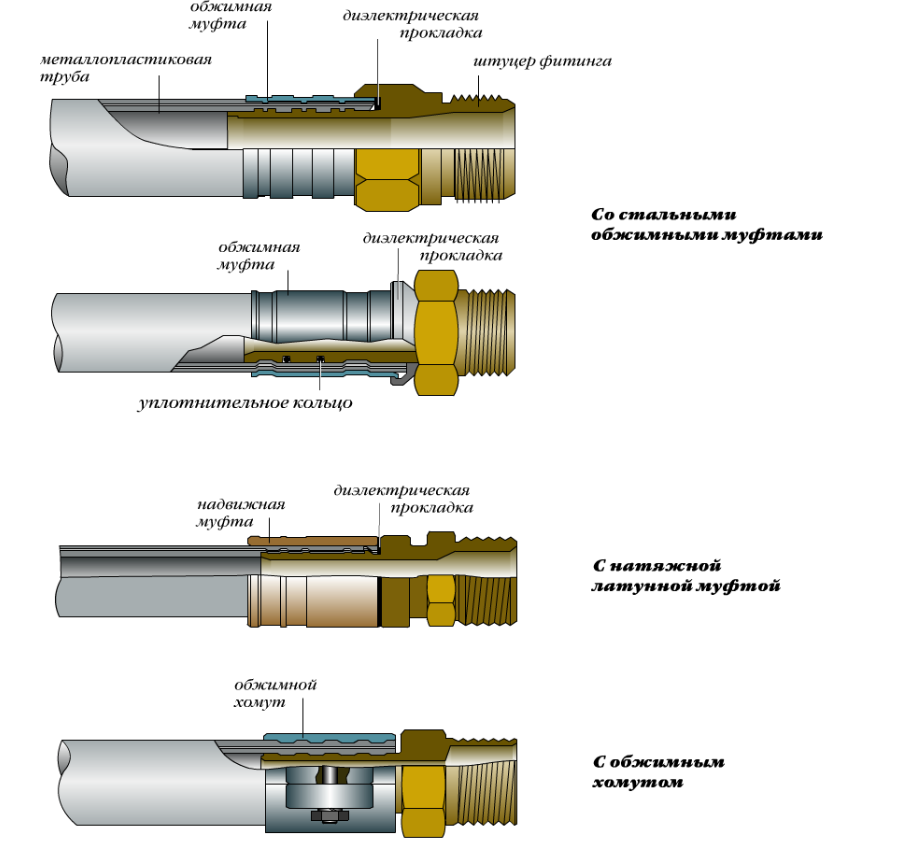

С использованием компрессионных фитингов;
С использованием пресс фитингов;
С использованием надвижных фасонных изделий.

Соединения металлопластика

Соединение полипропиленовых труб с полиэтиленовыми

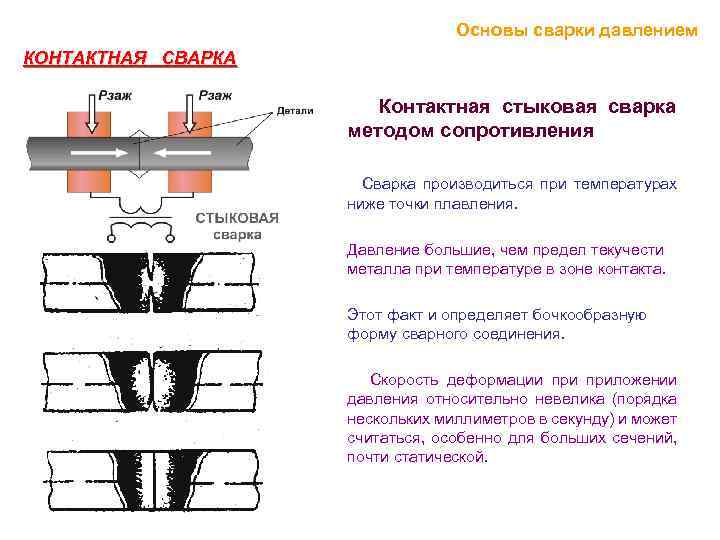

Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.

Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.

Способы соединения

Переход осуществляется двумя способами:

разъемным (через специальные переходники в виде муфты с резьбой, отводов, тройников);
неразъемным (методом сварки либо встык, либо через электрические фитинги, способные при подаче тока расплавлять свариваемые поверхности, после остывания которых получается надежный стык).

Разъемные

Классическая состыковка по резьбе. На металле нарезают плашкой витки, на них накручивают переходной фитинг, имеющий с одного конца внешнюю или внутреннюю резьбу, а с другого – посадочное место для пластикового элемента. Сегодняшние продвинутые компрессионные фитинги не требуют при сборке практически никакого инструмента или оборудования.

Стыковка с применением фланцев. Используют при подключении трубопроводной арматуры из стали, имеющей фланец или возможность его приваривания. Для таких соединений придумана полимерная втулка с отдельно одевающимся фланцем. Он накидывается на втулку, она сваривается с торцом ПНД трубы. Далее её фланец крепится болтами к аналогичной детали стыковочного элемента.

Фланец для втулки:

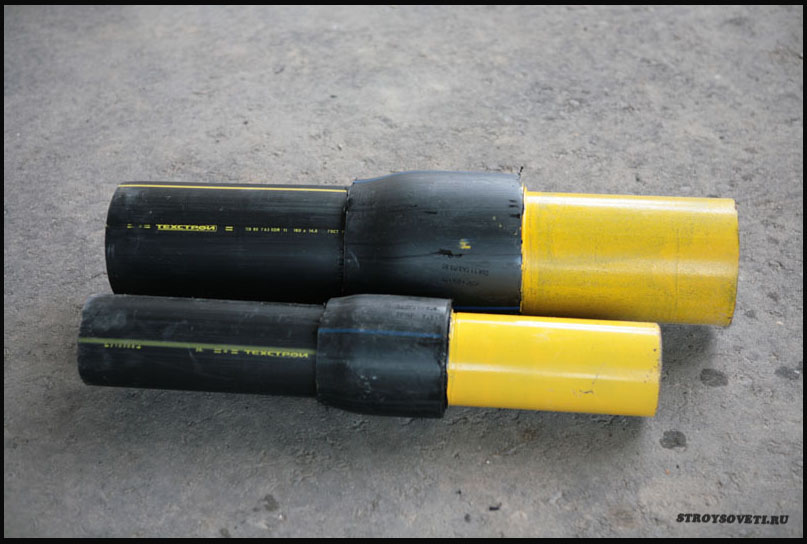

Неразъемные

Основаны на сварочном методе состыковки компонентов. Различают сварку встык, которую применяют при соединении труб и фитингов одного диаметра и толщины, и сварку через электропереходники полиэтилен-сталь с помощью специального оборудования.

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Причины соединить разные материалы

Их, по большому счету, всего три:

Строительство. Когда строится новый дом, внутренними инженерными сетями и подводом к дому холодной воды, теплотрасс и канализационных колодцев занимаются разные организации.
У каждой — свой логист, свой снабженец и свои каналы поставок. В условиях свободного рынка совсем не факт, что они выберут одинаковые материалы.
Плановая замена. Стояки и подводки водоснабжения с определенной периодичностью приходится менять: они ржавеют, зарастают и начинают протекать.
Идеальным вариантом, несомненно, является постановка дома на капремонт. Однако он требует расселения всех жильцов и не всегда реален. А при частичной замене коммуникаций ржавые стальные стояки часто меняются на вполне современные полипропиленовые водопроводные трубы или металлопластик.

Здесь при плановой замене водосчетчика использовано фланцевое соединение чугунной задвижки с участком полипропиленовой трубы

Текущий ремонт. Если в подвале просел и разломился участок канализации, как вы думаете, станет лит жилищная организация судорожно искать точно такой же чугун, как стоял раньше? Или просто выпишет со склада дешевые и быстро монтируемые канализационные трубы ПВХ?

Здесь замена участка чугунной канализации выполнена поливинилхлоридом

Кроме того, в случае строительства стоит выделить стоящие особняком случаи, когда от разных участков магистрали требуются разные физические свойства. Помните их сравнение в самом начале?

Так, весьма часто полиэтиленовый ввод холодного водоснабжения проходит прямо через двор, где ездят машины. При этом деформирующие нагрузки велики. Проезжающая по мягкой трубе под небольшим слоем грунта машина может просто вызывать кратковременные падения напора воды, а может вызвать и гидроудар, после которого жильцы дома будут радоваться сорванным шлангам на унитазный бачок и под кухонными смесителями.

Решений два.

Можно положить ввод из полиэтиленовой трубы в железобетонный короб, который предохранит его от деформаций.
А можно просто заменить участок ввода оцинкованной стальной трубой достаточного диаметра и положить его прямо в грунт по всей длине проблемного участка.

Угадайте, какой способ дешевле?

Кроме того, есть ряд ситуаций, когда мягкая и легкоплавкая пластиковая труба проходит рядом с источниками высокой температуры, которые могут ее расплавить. Или идет по стенке туалета увеселительного заведения, где у нетрезвых посетителей сильно стремление использовать ее для удержания равновесия.

Как соединить металлопластиковую трубу своими руками: особенности монтажа

Сборка линий водоснабжения должна выполняться при температуре воздуха на объектах строительства не ниже 5 °С. Не допускаются переломы и сплющивание трубопровода. При обнаружении дефектов испорченная секция должна быть удалена.

Для производства монтажных работ предусмотрен комплект специального инструмента:

пресс-клещи для ручной опрессовки соединений;
калибратор с лезвиями для снятия кромки;
труборез со сменными ножами;
кондуктор пружинный наружного и внутреннего действия;
торцеватель — насадка для электродрели.

Комплект инструментов для монтажа металлопластиковых труб.

Последовательность действий при монтаже

Монтаж металлополимерных труб — инструкция:

Планируют и размечают места установки подвижных и неподвижных опор, водорозеток.
Высверливают участки крепления кронштейнов.
Пробивают отверстия для прохождения магистрали через капитальные стены и перегородки.
Устанавливают держатели и розетки.
Из бухты отматывают нужное количество материала.
С помощью рулетки на поверхности трубы откладывают размер секции и делают метку фломастером.
Отрезают сегмент нужной длины.
Для придания сечению овальной формы применяют калибратор.
С внутренней поверхности профиля снимают фаску.
Подбирают и монтируют фитинговые соединения.
После выполнения сборочных процедур магистраль окончательно закрепляют на опорах.
Затем производят гидравлические испытания трубопровода, для чего все водорозетки закрывают резьбовыми пробками.
На одну из точек потребления, расположенную в верхней части системы, устанавливают вентиль для стравливания воздуха.
Гидравлический пресс присоединяют к выпускному крану коллектора. Магистраль заполняют водой с рабочим давлением, превышающим проектные значения в 1,5 раза.

Магистраль считается прошедшей испытание, если по истечении 10 минут показатели снижения силы напора составили 0,5 бар. При этом не наблюдалось признаков формирования капель в местах стыка конструкций.

Как соединить с металлическим сегментом

Стыковочный узел металлополимерных и стальных труб выполняют при помощи обжимных или прессовых соединений. Вначале на конце металлического профиля нарезают наружную резьбу. Затем накручивают гайку фитинга и полученный сегмент сочленяют с металлопластиковой конструкцией.

При подключении полимерных переходов к стальному трубопроводу длина нарезаемой резьбы должна быть не меньше 20 мм. При несоблюдении этих условий может произойти повреждение конусного сегмента.

Соединение с полипропиленовой трубой

Соединить МПТ и полипропиленовую трубу напрямую не получится из-за разных технологических решений по устройству этих конструкций. Оптимальный выход — это подобрать переходы с наружной и внутренней резьбой. Причем одну секцию снабдить гайкой, а вторую часть штуцером.

Перед монтажом необходимо убедиться, что шаг резьбы у двух деталей одинаковый. После этого гайку накрутить на штуцер и затянуть.

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

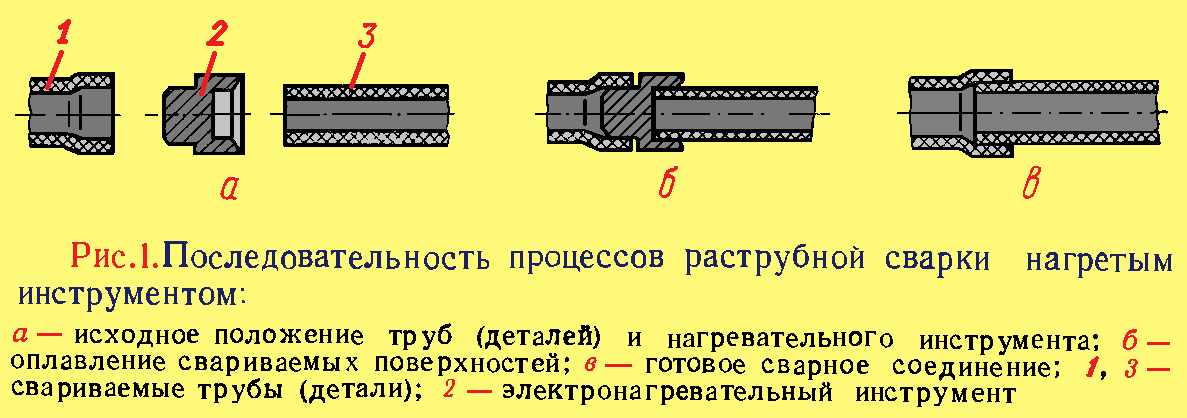

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм»

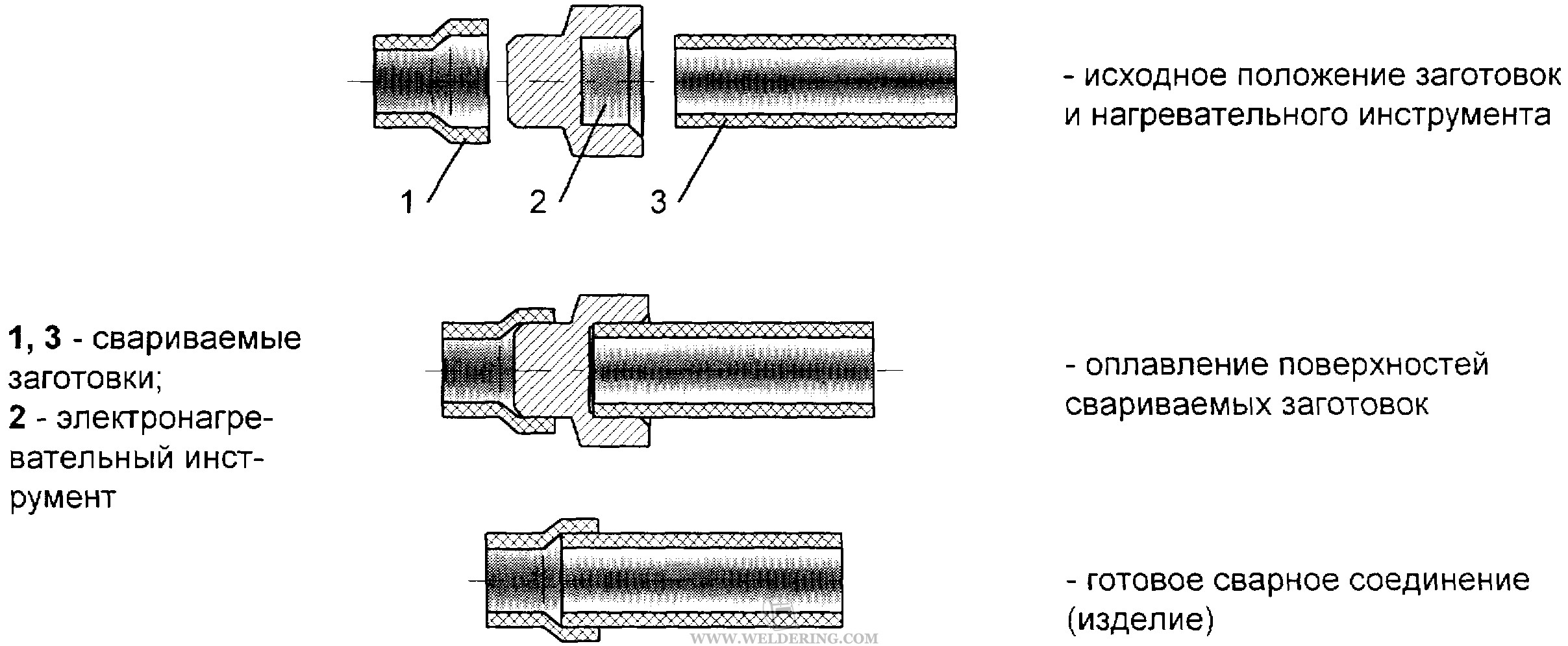

Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

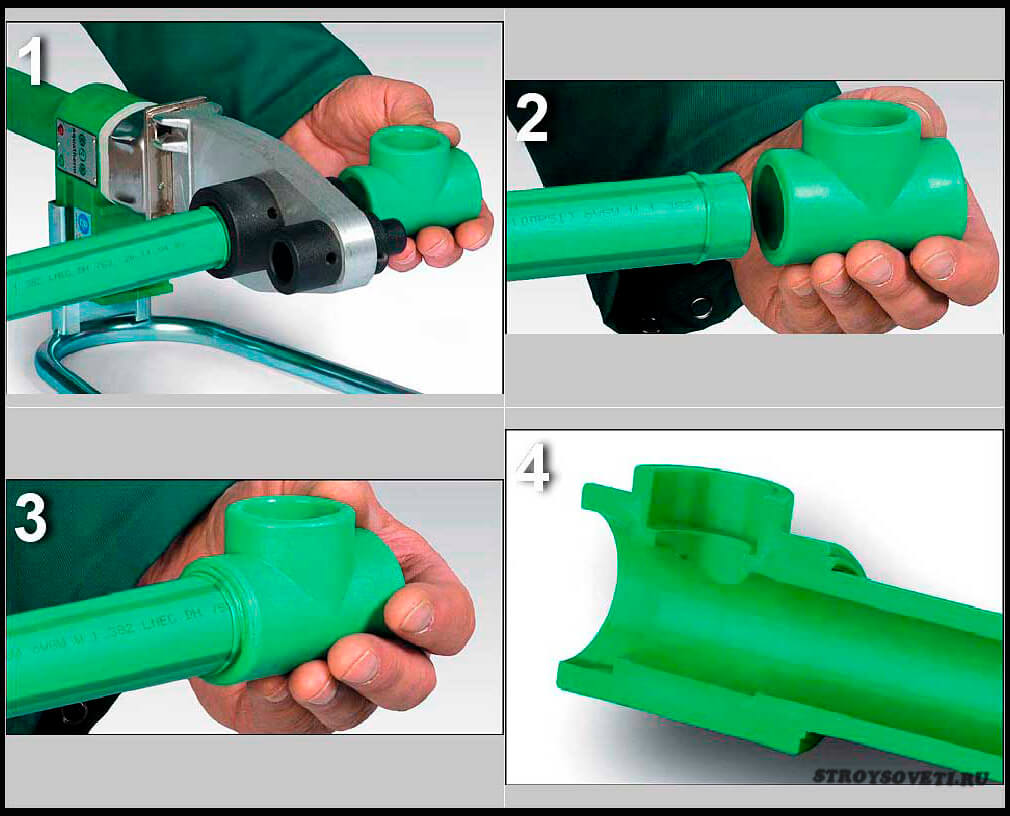

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Конструкция и свойства металлопластиковых изделий

Металлопластиковую трубу производят из двух слоев полиэтилена (наружного и внутреннего), между которыми располагается прокладка из алюминиевой фольги. Армирование позволяет предотвратить диффузию кислорода, снизить значение линейных деформаций, а также сохранить форму конструкции. Для предотвращения расслаивания разных по структуре материалов между покрытиями изделия прокладывают слои специального эластичного клея.

Благодаря такому строению труба совмещает в себе характеристики металла и химически стойких полимеров, обладая при этом гибкостью и высокой прочностью.

Преимущества металлопластиковых изделий:

устойчивость к резким изменениям температур и давления;
сохранение заданной формы, полученной во время монтажа, на весь период эксплуатации;
отсутствует шероховатость внутренней поверхности;
пластичность, позволяющая уменьшить численность соединений;
отсутствие внутренних напряжений;
не проводит электричество;
хорошая звукоизоляция покрытия;
малый вес;
при соблюдении правил эксплуатации срок службы — 50 лет.

Как стыкуются металлопластиковые и полипропиленовые трубы

Существует только один способ монтажа труб, выполненных из разных материалов. Это резьбовой монтаж, поскольку пайку и склеивание изделий здесь невозможно использовать.

Это объясняется тем, что место стыковки должно обладать не только герметичностью, но и способностью испытывать высокие динамические нагрузки (разность предельных давлений).

Быстрый монтаж труб из различных материалов Источник glawtruba.ru

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подобрать нужные детали:

Металлопластиковые изделия оснащаются специальными наконечниками.
Полипропиленовые секции, в свою очередь, оборудуются муфтой, на которую нанесена резьба.

Основные ошибки

Во время стыковки трубопроводов из полипропилена и металлопластика часто допускают следующие ошибки:

прилагают большое усилие, что приводит к уменьшению внутреннего диаметра;
выполняют неплотное соединение, поэтому возникает течь;
не используют уплотнительные материалы — лен-паклю, сантехническую пасту, силиконовый герметик.

Одной из ошибок также является несоблюдение температурного режима и время нагрева ПП деталей, когда необходимо спаять полипропиленовые элементы фитингов с ПП трубами. В результате не удается создать монолитный стык, если полимер был недостаточно нагрет.

Когда пластик перегревается, происходит деформация изделий и уменьшение внутреннего диаметра. Поэтому снижается пропускная способность системы.

Инструкция по выполнению пресс соединения

Этот метод является самым надежным и долговечным, риск протечки минимален. Единственная сложность, пожалуй, состоит в использовании пресс клещей для обжима. На каждый узел уйдет примерно несколько минут, а сам процесс стыковки состоит из этапов:

Трубопровод нарезается в соответствии с необходимой длиной.
Свободный конец выравнивается калибратором.
Надевается обжимная муфта.
В трубопровод вставляется фитинг.
Используются пресс клещи для обжима элементов.
Сигналом о завершение работы служит появление характерных колец на корпусе муфты.

Пресс соединение металлопластиковых труб

Виды соединения металлических труб с пластиковыми

Сегодня существует два способа выполнения такой процедуры:

Резьбовая стыковка. Применяется, когда соединяются трубные изделия, диаметр которых не превышает 40 мм.
Фланцевое соединение. Оптимально при большом сечении труб, поскольку затягивание резьбы в подобных случаях потребует немалых физических усилий.

Особенности резьбовых соединений

Чтобы понять, как соединяется пластиковая труба с металлической при помощи резьбы, следует изучить фитинги, которые используются для этих целей. По сути, такая деталь представляет собой переходник. С той стороны, к которой будет подключаться металлический трубопровод, у фитинга имеется резьба. С противоположной стороны располагается гладкая муфта, к которой припаивается пластиковая труба. Также в продаже присутствуют модели, с помощью которых можно выполнить соединение разнородных магистралей в большем количестве и фитинги для выполнения изгибов и поворотов.

Резьбовая муфта выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением

Для соединения стальной трубы с полипропиленовой вам предстоит выполнить следующую последовательность действий:

удалите муфту со стальной коммуникации на участке предполагаемого соединения её с пластиковой веткой трубопровода. Можно также отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбореза новую резьбу;
пройдитесь по резьбе тряпочкой, закрепите сверху слой фум-ленты или пакли, покройте поверхность силиконом. На резьбу намотайте 1-2 витка так, чтобы края уплотнителя шли по их ходу;
накрутите фитинг. Выполнять данную операцию с переходником с пластиковой трубы на металлическую следует без использования ключа. В противном случае изделие может треснуть. Если, когда вы откроете кран, появится течь, переходник докрутите.

Удобство конструкции этой детали состоит в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на поворотах и изгибах. Интересно, что при необходимости форму фитинга можно изменить. Нагрейте его строительным феном до температуры +140˚С и придайте этой детали требуемую конфигурацию.

Фланцевое соединение

Как было сказано выше, подобным методом соединяются металлические и пластиковые трубы большого диаметра. Конечная конструкция является разборной. Технология такого соединения пластиковой трубы с металлической без резьбы настолько же проста, как и в случае применения резьбового переходника.

аккуратно и ровно обрежьте трубу в месте предполагаемого соединения;
наденьте на неё фланец и установите резиновую прокладку

Она будет выступать в роли уплотнителя;
осторожно надвиньте на этот элемент уплотнения фланец;
такие же действия проведите с другой трубой;
оба фланца скрепите друг с другом болтами.

Одним из вариантов перехода с металла на пластик является фланцевое соединение, в таком случае к полимерной трубе сначала припаивается фланец

Иные методы безрезьбового соединения металлических и пластиковых труб

Для реализации такой технологии, помимо фланцев, применяются также следующие приспособления:

Специальная муфта. Продаётся такая деталь в магазине стройматериалов. Впрочем, обладая определёнными навыками, можно сделать её самостоятельно. Состоит этот переходник из следующих компонентов:

корпуса. Лучше всего изготавливать его из высокопрочной стали или чугуна;
двух гаек. Располагаются они по обеим сторонам муфты. Если вы собрались изготавливать такой переходник своими руками, для производства гаек используйте бронзу или латунь;
четырёх металлических шайб. Устанавливаются они во внутренней полости муфты;
резиновых прокладок. Они применяются для герметизации соединения. Заранее указать их точное количество невозможно.

Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы при помощи такой муфты выполняйте в нижеописанной последовательности:

Вставьте концы труб через гайки до середины муфты. Кроме того, проденьте трубные изделия сквозь прокладки и шайбы.
Затяните гайки до упора. Прокладки при этом должны сдавливаться.

Соединение получается долговечным и достаточно прочным.
