Особенности многокотловых отопительных систем с первично-вторичными циркуляционными кольцами

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

• К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
• От первого коллектора разводят трубы к верхним штуцерам радиаторов.
• Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
• Второй коллектор соединяют с нагнетательным насосом.
• Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

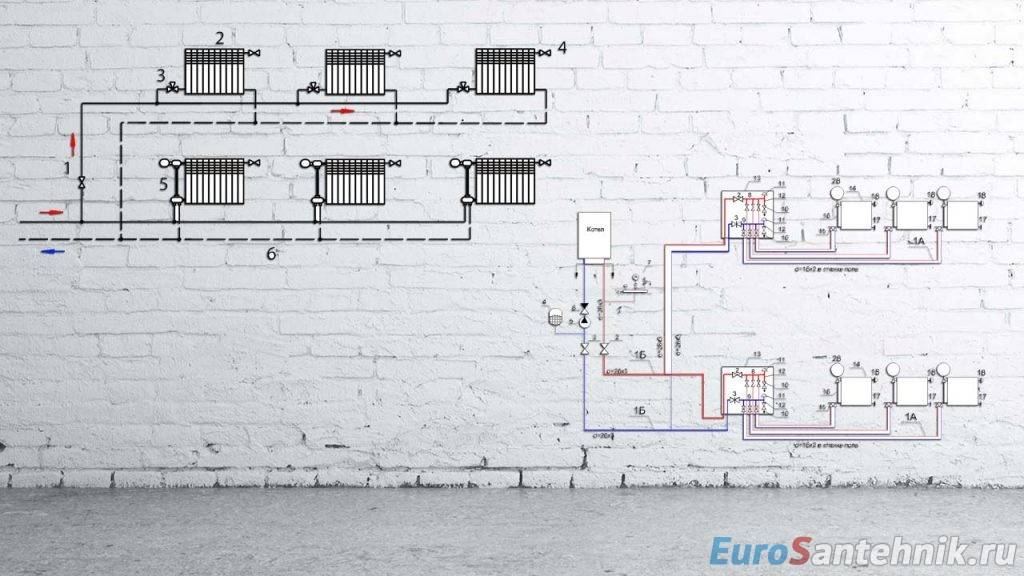

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

• Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
• Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Что такое первично-вторичные кольца систем отопления?

Все видео уроки автора >>

КАК СДЕЛАТЬ САМОМУ ОТОПЛЕНИЕ В ДОМЕ →

ВИДЕОКУРС «ОТОПЛЕНИЕ ДОМА СВОИМИ РУКАМИ» →

КОМБИНИРОВАННЫЕ СИСТЕМЫ ОТОПЛЕНИЯ →

Видео-урок «Что такое первично-вторичные кольца систем отопления?» Владимира Козина поможет Вам узнать принцип работы данных систем, которые применяются, обычно в сложных системах, где много потребителей тепла.
За котлом, в пределах этажа создается первичное кольцо, куда насосом подается теплоноситель. Циркуляционный насос тепла перекачивает теплоноситель только по первичному кольцу. В нем делают отводы для питания ветвей с потребителями тепла, это могут быть поэтажные ветки, с радиаторами, с теплыми полами и тому подобное, которые и называются вторичными кольцами.
Каждое вторичное кольцо снабжено своим насосом и отбор воды и возврат ее должен быть расположен рядом не более 300 миллиметров. Вторичные кольца могут быть выполнены как самостоятельная система отопления по любой схеме соединения труб. Иными словами, около котла делают циркуляционное кольцо, которое работает само на себя и к которым присоединяются другие совершенно самостоятельные кольца, в которых первичное кольцо будет выступать в роли генератора тепла.
Для того, чтобы вторичное кольцо находилось в нерабочем состоянии, необходимо, чтобы гидравлическое сопротивление было примерно одинаковым в разных точках, для этого длина трубопровода первичного кольца делают не более 4 диаметров. Диаметр труб первичного кольца определяется исходя из общего расхода теплоносителя во всех вторичных контурах.
Для включения вторичного кольца в процесс отопления дома возможны 3 варианта:
1) установка трубы меньшего сечения на промежутке АБ;
2) установление в Точке Б трехходового крана;
3) установить на вторичном кольце свой циркуляционный насос.
Могут возникнуть такие ситуации, когда циркуляционный насос на вторичном кольце больше или меньше по мощности в отличии от насоса на первичном.
1) Насос как на первичном, так и на вторичном кольце одинаковой производительности. Когда вторичный насос не работает, расход, развиваемый первичным насосом будет в промежутке Б и А (общий участок трубопровода), то есть во вторичном циркуляции не будет. При включении вторичного насоса расход пойдет во вторичное кольцо.
2) Производительность первичного насоса больше, чем вторичного. Когда вторичный насос не работает, весь поток будет проходить по общему участку трубопровода. При включении вторичного производительность будет делиться на оба участка, но после прохождения общего участка, поток снова соединяется.
3) Производительность вторичного насоса больше, чем первичного. При выключенном вторичном насосе поток будет идти по общему участку, однако при включении начинает требовать от первичного кольца потока большей мощности, чем, может быть, это повлечет изменение температурного режима потока. То есть, при установлении насоса на первичное кольцо, его мощность должна быть равно или больше мощности вторичного.

Горизонтальный и вертикальный стояк?

Горизонтальная система предполагает подключение радиаторов к одному стояку, который лучше всего располагать вне жилых помещений: в коридоре или на лестничной клетке. Главное преимущество этого варианта – экономия труб и меньшая стоимость монтажа. К недостаткам относят некоторые сложности в эксплуатации и склонность к образованию воздушных пробок в системе. Для их стравливания на радиаторы обычно устанавливаются краны Маевского. Используется горизонтальное сооружение чаще всего в одноэтажных зданиях большой площади.

Горизонтальное расположение системы позволяет сэкономить на трубах и монтаже. Однако такая система имеет склонность к завоздушиванию, что требует установки дополнительного оборудования, например, кранов Маевского

При обустройстве вертикальной системы все отопительные приборы подводятся к вертикальному стояку. Такой способ позволяет производить подключение по отдельности каждого этажа многоэтажного здания. Основное преимущество – при эксплуатации воздушные пробки не образуются. Однако обустройство вертикального варианта системы обойдется несколько дороже горизонтального.

Вертикальная конструкция не склонна к появлению в процессе эксплуатации воздушных пробок, зато более дорогостояща в обустройстве

Виды теплообменников

Различают несколько видов данного устройства. Все теплообменники делятся на:

• трубчатые;
• пластинчатые — неразборные (паяные), разборные.

Трубчатые теплообменники — по сути труба большего диаметра, в которую вварены трубки меньшего диаметра.

Пластинчатые теплообменники — устройства, состоящие из набора пластин, в которых отштампованы волнистые каналы и поверхности для прохождения жидкости. Пластины укрепляются между собой стяжками и прокладками из резины.

Пластинчатые агрегаты более легки в ремонте. Также они имеют меньшие габариты. В трубчатых агрегатах теплообмен происходит в трубе малого диаметра, находящейся в трубе большого диаметра. Поэтому их можно использовать при высоких давлениях, а пластинчатые нельзя.

Принцип работы первично-вторичных колец

Первичное кольцо — это конструкция в системе отопления, что соединяет в своей основе любые вторичные кольце, а также захватывает соседнее котловое кольцо. Основное правило для вторичных колец, дабы они не зависели от первичного — соблюдать длину между тройниками вторичного кольца, которая должна не превышать четырех диаметров первичного

К примеру, для расчета наибольшей длины между тройниками, дабы кольцо работало свободно, стоит точно обозначить диаметр конструкции первичного кольца. Эта труба дополнительно обвязывается медным материалом, так как элемент проводить высокие температуры. Например: возьмем длину трубы 26 мм, ширина такой трубки не превышает нескольких миллиметров. С каждой стороны стенки берем по 1 мм, а значит внутренний диаметр трубки составит 24 мм.

Для расчета расстояния между тройниками, полученное значение (у нас 24), умножаем на 4, так как расстояние должно равняться четырем диаметрам. В итоге после подсчетов, промежуток между тройниками не должно быть больше 96 мм. На деле все тройники обязательно будут запаяны между собой.

Каждая конструкция с гидровыравнивателем обязательно в каждом вторичном кольце имеет пружинный обратный клапан.  Если не придерживаться таких рекомендаций, то возникает паразитная циркуляция, происходящая через неработающие места.

Кроме того, не советуют использовать циркуляционный насос на противоположном трубопроводе. Это часто становится причиной изменения давления, из-за большого расстояния от расширительного бака закрытой системы.

Еще один вроде бы очевидный факт, но о котором многие забывают. Нельзя устанавливать между тройниками никаких шаровых кранов. Пренебрежение этим правилом приведет к тому, что оба насосы станут зависеть от работы соседа.

Рассмотрим полезный совет по работе с циркуляционными насосами. Чтобы пружины клапана не издавали звуки во время работы, стоит помнить об одном правиле — обратный клапан устанавливают на расстояние 12 диаметров трубопровода. Например: при диаметре трубы в 23 мм, расстояние между клапанами составит 276 мм(23х12). Только при таком расстоянии клапаны не будут издавать звуков.

Кроме того, по такому принципу советуют оборудовать насос на длине 12 диаметров подходящего трубопровода. Отмеряют все от Т-образных разветвлений. В этих местах турбулентный тип с эффектом рециркуляции (завихрения потоков жидкости). Именно образование их на угловых местах контура, создает неприятный шум. Кроме того, эта особенность создает еще одно минимальное сопротивление.

Выбор труб для системы отопления для жилого дома или квартиры

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 50С -75С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 30С -40С.

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-120С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 110С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 95С. Допускается кратковременное повышение температуры до 110С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Решение проблемы

Для решения этой проблемы выбирают пример решения гидравлического сопротивления. Эта формула показывает, что потери, образующиеся в цепи прямо пропорциональны коэффициенту циркуляционного трения и двойной внутренней скорости. Также допустимые потери в другую сторону пропорциональны размеру диаметра внутренней трубы, который умноженный на 2 ускорения вольного падения. В предыдущем случае с гидравлической трубой, был увеличен размер трубопровода, чтобы давление внутри было минимальным. Что если попробовать изменить размерность трубы?

После исследования оказалось, что во время уменьшения промежутка возле трубопровода до значимых величин, то таким образом автоматически уменьшается сопротивление гидравлики. В завершении этих действий, циркуляционные насосы станут свободны друг от друга. Тогда получится, что два одинаковых выражения по своей составу оказываются одинаковыми. Но разница между двумя вариантами все же есть.

Во время использования гидравлической трубки, оборудование будет выполнять три основные функции. Когда человек желает применять метод первично-вторичных колец в система отопления, то для решения этого вопроса сепаратор и дешламатор оборудуют по отдельности, по собственным взглядам или необходимости.

Именно из-за этого, когда в конструкции оборудовано сразу пару циркуляционных насосов, тогда применяют метод близко находящихся тройников. При использовании данной технологии, любой из трех гидравлических насосов начнет работать свободно от своего соседа.

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

1. Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
2. Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

• в экстремальные холода;
• во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
• в межсезонье (в одиночку).

Применяют разные схемы подключения:

• параллельную;
• последовательную;
• каскадную.

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Горизонтальный и вертикальный стояк?

Горизонтальная система предполагает подключение радиаторов к одному стояку, который лучше всего располагать вне жилых помещений: в коридоре или на лестничной клетке. Главное преимущество этого варианта – экономия труб и меньшая стоимость монтажа. К недостаткам относят некоторые сложности в эксплуатации и склонность к образованию воздушных пробок в системе. Для их стравливания на радиаторы обычно устанавливаются краны Маевского. Используется горизонтальное сооружение чаще всего в одноэтажных зданиях большой площади.

Горизонтальное расположение системы позволяет сэкономить на трубах и монтаже. Однако такая система имеет склонность к завоздушиванию, что требует установки дополнительного оборудования, например, кранов Маевского

При обустройстве вертикальной системы все отопительные приборы подводятся к вертикальному стояку. Такой способ позволяет производить подключение по отдельности каждого этажа многоэтажного здания. Основное преимущество – при эксплуатации воздушные пробки не образуются. Однако обустройство вертикального варианта системы обойдется несколько дороже горизонтального.

Вертикальная конструкция не склонна к появлению в процессе эксплуатации воздушных пробок, зато более дорогостояща в обустройстве

Главные элементы конструкции

Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.

Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.

Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.

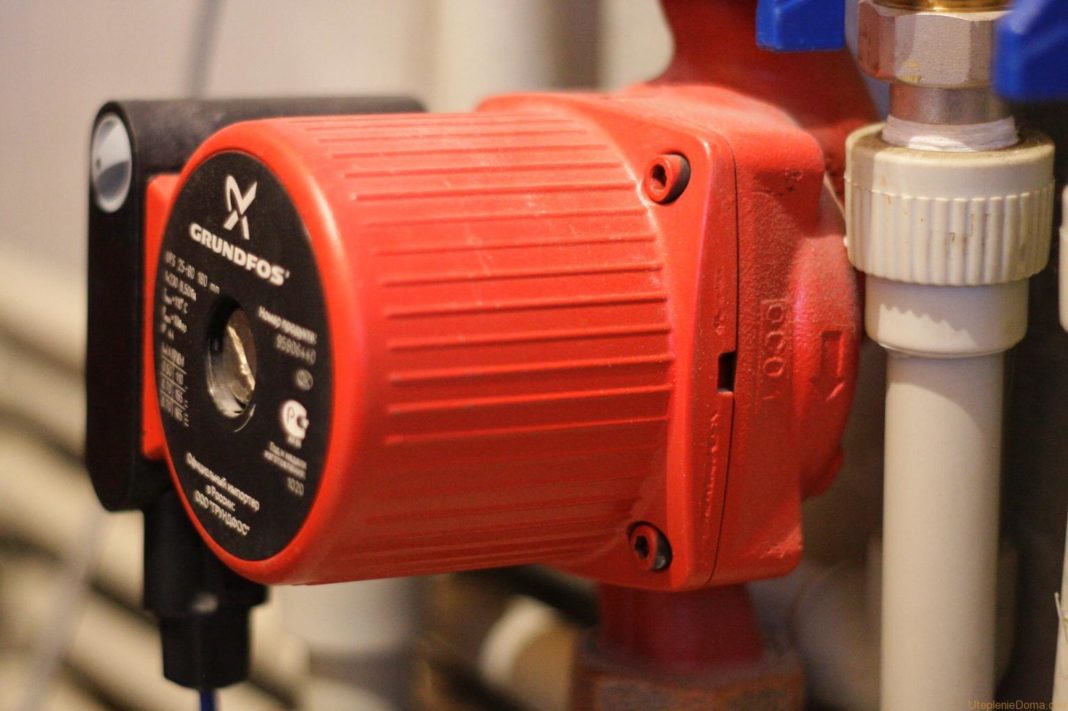

Подбор и монтаж циркулярного насоса

Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.

Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.

При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:

• производительность, кубометры в час;
• напор, в метрах;
• уровень шума.

При выборе циркулярного насоса учитывайте производительность и напор

Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.

Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:

• приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
• устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
• циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
• современные термостойкие насосы могут размещаться и на магистрали подачи;
• отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
• устройство следует размещать максимально близко к расширительной емкости;
• перед монтажом насоса проводят промывку системы от механических загрязнений.

Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.

Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания

Выбор и роль распределительного коллектора

Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.

На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.

Примеры отопительных котлов

В трубопроводных отопительных системах для нагрева теплоносителя основным элементом является котел.

В зависимости от вида топлива котлы бывают:

• электрические тепло-электронагревательные (ТЭН);
• электрические индукционные;
• газовые;
• твердотопливные;
• дизельные;
• универсальные.

По месту установки различают напольные и настенные котлы. Настенные котлы компактны, это идеальный вариант для частного дома или коттеджа. Такие здания оснащаются циркуляционным насосом и расширительным баком. Напольные котлы более громоздки, для них необходимо оборудовать отдельную котельную.
