Заполнение системы отопления теплоносителем

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Как заполнить систему обогрева через подпитку

Заполнение системы отопления закрытого типа через подпитку возможно только в том случае, если предусмотрено подключение контура к водопроводу. В автономных системах – это самый оптимальный вариант, так как не требует покупки дополнительного оборудования.

Клапан подпитки.

Желательно на подпитке ставить не шаровой кран, а вентиль, которым можно регулировать поток. Перед тем как заполнить систему отопления водой нужно освободить его от старого теплоносителя. Вода ведь меняется из-за того, что она становится слишком грязной. Затем нужно открыть все краны Маевского на радиаторах и открыть подпитку.

По мере заполнения радиаторов из воздухоотводчиков на торцах начнет струиться жидкость. Как только появилась вода, кран сразу перекрывается. Нужно следить за показаниями манометра – прибор, который показывает давление в контуре обогрева.

После того как заполнение водой системы отопления завершено нужно включить котел. Когда теплоноситель нагреется нужно еще раз стравить воздух со всех батарей. В горячей воде отделение воздуха происходит интенсивнее, чем в холодной. Возможно, удалять воздушные пробки придется несколько раз (первые 2-3 цикла нагрева теплоносителя).

Открытая система отопления

Если выполняется заполнение системы отопления открытого типа в частном доме, то порядок выполнения работ несколько отличается. Особенность заключается в том, что давление в трубах равно атмосферному. Поэтому главным элементом контроля является расширительный бак, установленный выше остальных приборов отопления.

В этом случае порядок заполнения системы отопления следующий:

Выполняется слив старого теплоносителя и прочистка труб.
На всех отопительных приборах открывается кран Маевского.
Поступление жидкости для заполнения системы отопления можно осуществлять через обратную трубу.
Как только весь воздух выйдет из системы — проверяется уровень воды в расширительном баке. Он должен быть заполнен на 2/3.

Примечательно, что с помощью ручного насоса, применяемого для заполнения системы отопления, можно и добавлять теплоноситель.

Промывка системы

Заполняем систему отопления водой до давления в 2 бара, после этого включаем циркуляционный насос. Если есть система первично-вторичных колец или котел подключен к системе непосредственно, то сразу можно запускать котел и без нагрева или при минимальном нагреве даем возможность поработать системе приблизительно час.

После этого проверяем состояние фильтра-грязевика. Если он чистый, на этом промывка считается законченной. Если в нем есть грязь, то нужно очистить сеточку, запустить систему снова, дать поработать полчаса и снова смотреть состояние фильтра. Промывка считается законченной, через полчаса на сетке фильтра не будет грязи.

Промывочную воду нужно слить из системы отопления, остатки удалить компрессором. После этого можно начинать заполнение системы рабочим теплоносителем.

Работа системы отопления при выставлении температуры на котле

Работа батарей отопительного контура прямо пропорциональна удалению каждой конкретной батареи от источника тепла. Проще говоря, чем дальше батарея расположена от котла, тем ниже температура теплоносителя, которая до неё доходит.

Циркуляционный насос, встроенный в схему котла, способствует выравниванию разницы температур между первой и последней батареями, по их удаленности от агрегата. Но даже работающий насос не способен полностью выровнять уровень нагрева, поэтому при монтаже котла и системы отопления это фактор необходимо учитывать.

Достигается равенство отдачи тепла между батареями регулировкой площади теплообмена каждой из них. Например, чтобы уравнять количество тепла, отдаваемого в начале системы, с его количеством в конце, нужно у первой батареи оставить, допустим, 4 секции, а у последней сделать 6 таких секций.

Важную роль играет расположение комнат в отапливаемом доме. Комната, которая всеми своими стенами граничит с другими комнатами, потребует до 30% меньшего объема тепла, чем комната, имеющая стены, отделяющие ее от улицы.

В этом случае, самым оптимальным решением будет установка на каждую батарею внутренней комнаты индивидуального терморегулятора или термоголовки. Прибор, установленный на радиатор отопления, позволит оптимизировать уровень тепла, выдаваемого этим отопительным прибором.

Работа термоголовки построена на эффекте термопары – чем сильнее нагрев, тем больше элемент меняет свою конфигурацию. Выбирая ручкой нужную ступень, потребитель устанавливает температуру, при которой мембрана прибора перекрывает подачу горячего теплоносителя в радиатор и открывает ее снова, если он остыл.

Хорошо помогает в распределении тепла установка комнатного термостата. Дело в том, что, выставляя температуру в котле, эффект от регулировки потребитель получает не сразу – теплоносителю нужно «пройти» несколько циклов, чтобы установился нужный режим тепла.

Комнатный термостат позволяет регулировать уровень нагрева воды, опираясь на температуру воздуха в комнате, а не на уровень нагрева батарей.

Здесь необходимо отметить, что установка термостата позволяет добиться более точной регулировки тепла в комнате, а значит, может потребоваться определенная процедура согласования работы комнатного регулятора и датчика температуры котла.

Существуют современные модели термостатов, основанные на работе со специальными приложениями для смартфона – таким устройством можно регулировать температуру газового котла, находясь далеко от него.

Как заполнить отопительный контур водой

Вода все еще является популярным теплоносителем, главным образом из-за своей дешевизны. При заполнении отопительных систем старой конструкции, с железными трубами среднего сечения и большими чугунными радиаторами использование воды даст существенную экономию ввиду большого общего объема системы. Вода также обладает практически идеальной вязкостью и теплоемкостью по сравнению с антифризами. Вязкость воды также заметно ниже, что снижает вероятность ее просачивания через уплотнения.

На этом достоинства воды заканчиваются. Даже подготовленная водопроводная вода содержит в себе большое количество растворенных минеральных добавок. В воде из колодца или скважины их может быть в десятки раз больше. Эти вещества в ходе эксплуатации отопительной системы при высоких температурах интенсивно оседают на стенках труб и теплообменников. При этом сужается эффективное сечение труб, понижается эффективность теплообмена, повреждаются детали насоса и расширительного бачка.

Содержащийся в воде кислород ведет к коррозии металлических деталей системы.

если принято решение заполнять отопительный контур водой, ее следует очистить от минеральных компонентов химическим путем или по крайней мере прокипятить и дать отстояться осадку.

И самая большая опасность воды как теплоносителя- при охлаждении ниже 0оС она замерзает, превращаясь в лед и увеличивая при этом свой объем. Это приводит к разрушению труб и теплообменников, повреждению насосов.

Мало знать, как долить воду в систему отопления- необходимо еще и правильно определить ее объем.

Расчет объема

Перед заполнением отопительного контура необходимо рассчитать его внутренний объем.

Для этого суммируют объемы:

котла;
расширительной емкости;
трубопроводов;
радиаторов.

ЧТобы рассчитать обьем отопительного контура суммируют объемы котла, расширительной емкости, трубопроводов, радиаторов.

Внутренние объемы котла, расширительной емкости и радиаторов указываются в их сопроводительной документации. Они также приведены на сайтах производителей.

Объем трубы в кубометрах рассчитывается по формуле

где D- диаметр трубы, м

l- длина трубы, м

К расчетному объему добавляют поправочный коэффициент, т.е. умножают на 1,15.

Объем воды можно определить не только расчетным, но опытным путем. Для этого систему заполняют водой полностью и сливают ее в мерную емкость. Опытный более точен.

Правила выполнения подпитки отопления

В ходе эксплуатации отопительного контура периодически необходимо производить, долив воды, или подпитку. В системах открытого типа это можно сделать прямо в расширительный бачок, по нему же контролируют и уровень воды в системе. Если жидкость не достигла рабочей температуры, не следует заполнять бачок полностью. Нагревшись, вода расширится и польется через край.

В современных двухконтурных бойлерах имеется специальный клапан подпитки. Заполнение системы проводится следующим образом:

присоединить водопроводный шланг к клапану подпитки;
открыть вентиль в нижней точке контура рядом с котлом;
открыть воздушный клапан в верхней точке трубопровода;
при появлении воды из воздушного клапана закрыть вентиль подпитки и воздушный клапан.
Если при запуске отопления в насосе слышно бульканье и звук струящейся воды, следует повторить стравливание воздуха через воздушный клапан.
При заполнении системы рекомендуется открывать вентиль не более чем на ¼ сечения.

Если в систему была добавлена холодная вода с температурой 3-8 градусов, перед включением котла на полную мощность необходимо дать жидкости в контуре равномерно перемещаться, чтобы избежать гидравлических температурных ударов.

Как залить воду в открытую систему отопления

Для того, чтобы заполнить теплоносителем открытую систему отопления частного дома, применяется несколько иной порядок действий. Основное отличие от закрытых сетей заключается во внутреннем давлении контура: оно здесь соответствует атмосферному, что позволяет использовать в качестве главного контролирующего устройства расширительный бак. В открытых отопительных системах его монтируют над всеми остальными элементами.

Слив старой жидкости и чистка контура. Делается это таким же образом, как и в случае с закрытой системой.

Для заливания воды в открытую систему используется расширительный бачок, имеющий вид открытого резервуара. Сняв крышку, начинают заливать воду: заполнение небольшого контура обычно осуществляется ведром. Заливать обширные системы таким образом довольно утомительно, поэтому лучше воспользоваться бытовым вибрационным насосом. Для этого потребуется вместительный резервуар с предварительно подготовленной водой. Насос оснащается гибкими шлангами на хомутах: один конец погружают в емкость с водой, а второй – в расширительный бак.

Расширенный бак

Подавать воду рекомендуется не спеша, чтобы у воздуха было достаточно времени выйти. При использовании вибрационного насоса нужно следить за тем, чтобы давление в контуре во время его заполнения находилось в пределах 1,5-2 атм. При его понижении в подготовительную емкость доливают больше воды, чтобы была возможность погрузить всасывающий шланг глубже. Подачу воды перекрывают после того, как она начнет выливаться внутрь расширительного бачка.

В завершении процедуры необходимо освободить контур от воздушных пробок. Для этого по очереди открывают краны Маевского на всех имеющихся радиаторах, закрывая их лишь после появления воды. Чтобы не замочить пол, под краны рекомендуется подставлять переносную емкость. Спустив газ из всех батарей, проводят доливку воды в бачок. Как показывает практика, окончательное освобождение открытой системы от воздуха происходит через расширитель после первой топки.

Во время интенсивного использования открытого отопления (чаще всего это бывает зимой) теплоноситель будет постепенно испарятся через расширяющий бак. Объясняется это высокой температурой теплоносителя. Для поддержания работоспособности системы ее нужно периодически доливать, следя за тем, чтобы ее температура не поднималась выше +80 градусов.

Открытые системы

В таких системах отопления вода циркулирует естественным образом (не под давлением). В их верхней точке устанавливается расширительный бачок, в котором теплоноситель соприкасается с воздухом. В эту ёмкость поступает излишек воды, расширяющейся при нагревании. Сюда же спускается воздух из системы. Именно в бачок и заливают воду, хотя сделать это можно и через нижнюю часть системы, если в ней есть соответствующий разъём.

Опишем подробнее, как правильно залить воду в систему отопления, если она является открытой. С бачка снимают крышку и вливают воду, используя вёдра или шланг. Уровень воды в бачке определяют по индикатору.

Из верхней части бачка выходит сливная труба, подсоединённая к канализационной системе, через которую отводится излишек жидкости.

Наливать воду в систему нужно постепенно, порциями, давая время для выхода пузырей воздуха. Когда она перестанет сливаться в трубы, систему можно считать заполненной. Теперь нужно спустить оставшийся в радиаторах воздух, открыв краны Маевского. Под них ставят таз и откручивают краны. Как только в ёмкость польётся вода, краны закручивают. После спуска из радиаторов воздуха придётся долить воду в бачок. Когда работа будет закончена, можно включать котёл. Теперь понятно, как заполнить водой систему отопления, которая является открытой.

Прессовка системы отопления

Перед заполнением системы отопления теплоносителем необходимо проверить герметичность всех стыков и соединений. Для этого выполняется прессовка — создание избыточного давления в трубах, т.е. искусственно создается ситуация дестабилизации системы.

Сделать это можно двумя способами — с помощью нагнетания воздуха или теплоносителя. Это обязательно делается еще до того, как заполняется система отопления двухконтурного котла. Выполнение этой процедуры можно осуществлять с помощью механического (электрического) насоса или подключив водоснабжение. Последний вариант не рекомендуется, так как контролировать процесс будет весьма сложно. Порядок выполнения состоит в следующем:

Предварительная визуальная проверка стыков и соединительных узлов;
Подключение механизма к входному патрубку системы;
Создание избыточного давления, значение которого должно превышать норму в 1,5 раза.

Обязательно проверяется состояние элементов отопления. В случае возникновения протечки процесс незамедлительно останавливается и может начаться только тогда, когда дефект будет устранен.

Принцип действия котла

Газовые нагреватели могут различаться конструктивно и по техническим параметрам, но принцип создания тепла в доме один — нагрев теплоносителя (вода/антифриз) сгорающим газом (природный/сжиженный). Подача газообразного топлива в жилое помещение не самое простое и безопасное дело, но потребителей привлекает газ, его сравнительная дешевизна и универсальность.

Голубое топливо можно использовать не только для отопления, но и для нагрева бытовой воды, используя колонки или двухконтурные модели нагревателей. Современное оборудование оснащено действенными системами безопасности, предотвращающими все возможные аварийные ситуации. Тем не менее есть правила эксплуатации, которые обязательны для выполнения и являются гарантией безопасной работы.

Заполнение закрытого отопления насосом

Если контур не подключен к водопроводу, остается единственный вариант, как заполнить систему отопления – это насос для опрессовки. Это небольшой прямоугольный резервуар из металла, в который набирается жидкость. Из резервуара теплоноситель подается в трубы благодаря помповому ручному насосу, на котором установлен манометр.

Ручной насос для опрессовки.

Ничего сложного в том, как заполнить закрытую систему отопления, нет. Алгоритм работы:

подключить шланг от насоса к контуру;
залить теплоноситель в резервуар насоса;
вручную перекачать жидкость в систему.

Если нет патрубка для слива воды из контура, то подключить шланг насоса можно в один из торцов батареи. Для этого нужно выкрутить заглушку и на ее место поставить сгон-переходник. Обязательно перед началом работы нужно открыть все воздухоотводчики, чтобы воздух мог покинуть контур.

При работе с теплоизоляцией в листах и рулонах нужно использовать дюбель гвоздь для утеплителя с целью зафиксировать материал.

Внимательно следите за показанием манометра. При помощи такого насоса проводят опрессовку системы отопления. Им можно накачать давление до 10 атмосфер (если сил хватит). При заполнении системы такое давление не нужно, иначе поломается котел.

Заполнение теплых полов

Теплые полы имеет свои особенности. Они заполняются не все сразу, а по одному контуру. Если заполнять все сразу (а они имеют разную длину), то в длинных контурах обязательно останется воздух, который удалить оттуда практически невозможно. Поэтому поступаем следующим образом.

Коллектор полностью собирается. Перекрываются на обратке все контура, кроме одного. Включается насос, и через подачу этот контур заполняется система отопления до тех пор, пока из дренажного отверстия не польется чистый теплоноситель без признака воздуха. После того, как это случилось, контур закрывается. Таким же образом заполняются все остальные.

Здесь желательно иметь еще один шланг для того, чтобы направить его в ведро с теплоносителем во избежание его разлива.

После этого закрывается дренажное отверстие, открываются все контура и проверяется работа теплого пола

Важно обратить внимание на то, что систему радиаторной сети можно заливать теплоносителем против его движения. С теплыми полами так делать нельзя, заливать нужно только со стороны прямой, потому что в ином случае теплоноситель не будет двигаться через ротаметры

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

запуск отопления в эксплуатацию (в начале отопительного сезона);
повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.

Виды жидкостей: чем лучше пользоваться

В качестве теплоносителя используют разные виды жидкости.

Достоинства использования воды:

Высокая теплоемкость. Вода обеспечит комфортную температуру внутри помещения, даже если на улице мороз.
Низкая вязкость. Из-за этого насос при работе испытывает минимальную нагрузку, что гарантирует длительную эксплуатацию прибора.
Не вызывает проблем со здоровьем у пользователей благодаря отсутствию токсичности.
Небольшой коэффициент расширения при нагреве: всего 0,03%/град. Поэтому в конструкцию монтируют расширительный бак малого размера.
Доступная цена.

Однако вода вместе с кислородом вызывает коррозию металла, но такая проблема актуальна только для металлических труб.

Тосол

Тосол — это жидкость, которую используют для конструкций водяного охлаждения моторов машин. Но тосол применяют и в качестве теплоносителя для отопления частного дома.

низкий коэффициент расширения при нагреве: 0,05%/град;
не вызывает ржавчины на металле благодаря присутствию в составе антикоррозийных веществ.

Высокая стоимость: от 60 рублей за литр в розничных магазинах и от 40 рублей при оптовых поставках.
Средняя теплоемкость. В доме с таким теплоносителем не всегда комфортная температура.
Высокая вязкость. Это создает большую нагрузку на насос, когда он работает и приводит к выходу прибора из строя.
Токсичность. Ядовитые вещества в составе теплоносителя неблагоприятно влияют на состояние здоровья пользователей.

Пропиленгликоль

Такая жидкость служит основой для производства незамерзающего теплоносителя. Ее достоинства:

отсутствие токсичности, поэтому использование пропиленгликоля безопасно для здоровья обитателей дома;
низкий коэффициент расширения: 0,05%/град;
препятствует образованию ржавчины благодаря антикоррозийным компонентам.

Высокая цена: от 100 рублей за литр.
Низкая теплоемкость, поэтому в помещении с этим теплоносителем всегда прохладно.
Высокая вязкость. Это создает нагрузку на насос во время работы и сокращает его эксплуатационный период.

Фото 1. Теплоноситель Expert-30 Eco Profi, изготовленный на основе пропиленгликоля, производитель – ООО «ХимПром43».

Рассол

В системах отопления применяют рассол поваренной соли и других подобных солей. Такой теплоноситель используют только в конструкциях открытого типа.

Доступная цена: от 10 рублей за 1 кг.
Низкая вязкость, поэтому насос при работе испытывает минимальную нагрузку.
Отсутствие токсичности, что делает раствор безопасным для здоровья.
Небольшой коэффициент расширения: 0,03%/град.

Способствует образованию ржавчины на металле в короткие сроки даже без контакта с кислородом.
Низкая теплоемкость, поэтому рассол не обеспечивает равномерный обогрев помещения.

Важно! Для систем отопления, которые эксплуатируются весь отопительный сезон, рекомендуют использовать простую воду. Если конструкция периодически отключается, то специалисты советуют выбирать незамерзающий теплоноситель для заполнения

Основные ошибки, которые допускают, осуществляя порядок пуска и регулировки отопления в многоквартирном доме

Для того, чтобы не столкнуться с множеством проблем во время запуска отопления, а также во время его работы, следует знать основные ошибки, которые допускаются в этом процессе:

Слишком резкий запуск отопления посредством подающей магистрали.
Избавление от воды или теплоносителя в подвале. Правильно будет пропустить это действие, потому что воздух в любом случае из системы так не выйдет — он поднимается вверх.
Также не нужно спускать воду и воздух из всех жилых помещений в доме.

Если все сделано правильно, эта необходимость отпадет сама по себе.

При этом, следует учитывать, что для того, чтобы подключение системы прошло гладко, необходимо участие 2-3 человек. Это нужно, чтобы скорость действий, их координация была максимально эффективной.

Технология заполнения: куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа «Гном» или «Малыш» (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

Конструкция типового узла слива/подпитки.

Как залить теплоноситель?

Функционал для заливки теплоносителя должен быть предусмотрен еще на стадии проектирования отопительной системы с учетом ее особенностей.

Обычно теплоноситель заливают так же, как и производят его долив во время эксплуатации. Чем проще и удобнее доливать воду в систему, тем проще ее эксплуатация.

Самый удобный способ пополнять объем теплоносителя автоматически, с помощью узла автоматической подпитки. В этом случае достаточно открыть кран подачи воды и подождать, когда система наполнится, а уровень давления в ней достигнет заданного значения.

В этом случае сброс воздуха производится также автоматически, ведь автоматическая подпитка комплектуется автоматическими клапанами сброса воздуха.

Залив теплоносителя в открытую систему отопления с открытым расширительным баком не требует специальных знаний и умений.

Обычно для наполнения системы в ее нижней части устанавливают специальный кран со штуцером. На него надевают шланг, по которому подают теплоноситель. Если это вода, шланг подключают напрямую к водопроводу, давление в котором достаточно для заполнения системы отопления.

Если доступа к водопроводной сети нет, или в качестве теплоносителя используется антифриз, закачка теплоносителя в отопительную систему производится с помощью насоса. Например, можно использовать погружной насос типа Малыш.

Подача воды производится до полного заполнения расширительного бака. Затем нужно сбросить воздух из радиаторов и убедиться, что в них нет воздушных пробок. Для этого открывают краны Маевского и сбрасывают воздух полностью. Затем в освободившийся объем доливают теплоноситель.

Заполнить открытую систему отопления можно другим способом, прямо через расширительный бак. В него просто заливают теплоноситель до полного заполнения системы и бака. Затем так же сбрасывают воздух и доливают воду.

Необходимость заполнения системы отопления в частном доме

Теплоноситель сливают из контура отопления в частном доме при выполнении ремонтных работ. Жидкость также удаляют на весенне-летний период, когда отключается отопление.

Такая манипуляция выполняется для профилактики коррозии, но она приводит и к негативным последствиям: к появлению воздуха внутри системы. Эта проблема грозит серьезными неприятностями:

уменьшается эксплуатационный период конструкции, поскольку воздух при взаимодействии с водой вызывает образование коррозии на металле;
ухудшается подача теплоносителя к батареям из-за воздушных пробок.

По этим причинам систему отопления в частном доме заполняют и в летнее время, но только если трубы выполнены из нержавеющих материалов.

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

Третий шаг — заполнение радиаторов отопления

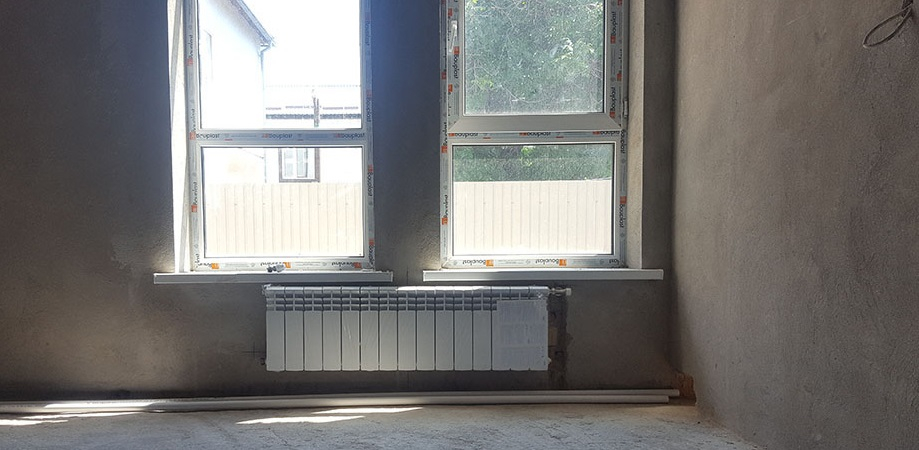

Начинаем с системы радиаторного отопления. Включаем насос, доводим давление до двух атмосфер и идем спускать воздух из радиаторов. Воздух стоит начать гонять с нижнего уровня, так как весь воздух с нижнего этажа оказывается наверху, а вот обратно вниз уже не идет.

Воздух выгоняется очень просто, через краны маевского. Можно взять обычную шлицевую отвертку и открыть кран маевского за шлиц. Таким образом спускается воздух из крана. Воздух выпускается из всех радиаторов, из конвекторов воздух выгонять, как правило, нужды нет. Он оттуда улетает сам, потому что задержаться ему там нет никакой возможности.

После того, как воздух спущен, давление в системе падает, и нужно снова поднять его до двух атмосфер. После чего опять вернуться и стравить воздух. Потом уже можно включать котел. Обычно дается 60 градусов. И проходим по всем радиаторам, проверяя наличие неработающих.

После этого необходимо довести давление в котле до нормы и на слух определить работу насоса. Если слышно периодическое проскакивание воздуха через крыльчатку, а при открытии обнаруживается выход пены, то необходимо от нее избавиться.

Выключаем насосы и даем возможность пене отстояться минут 15-20

Особенно важно это сделать на системах с незамерзайками. Пена превращается в пузырь воздуха

После чего снова запускаем систему и на радиаторах вылавливаем этот воздух. На этом заполнение системы отопления закончено

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода

В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

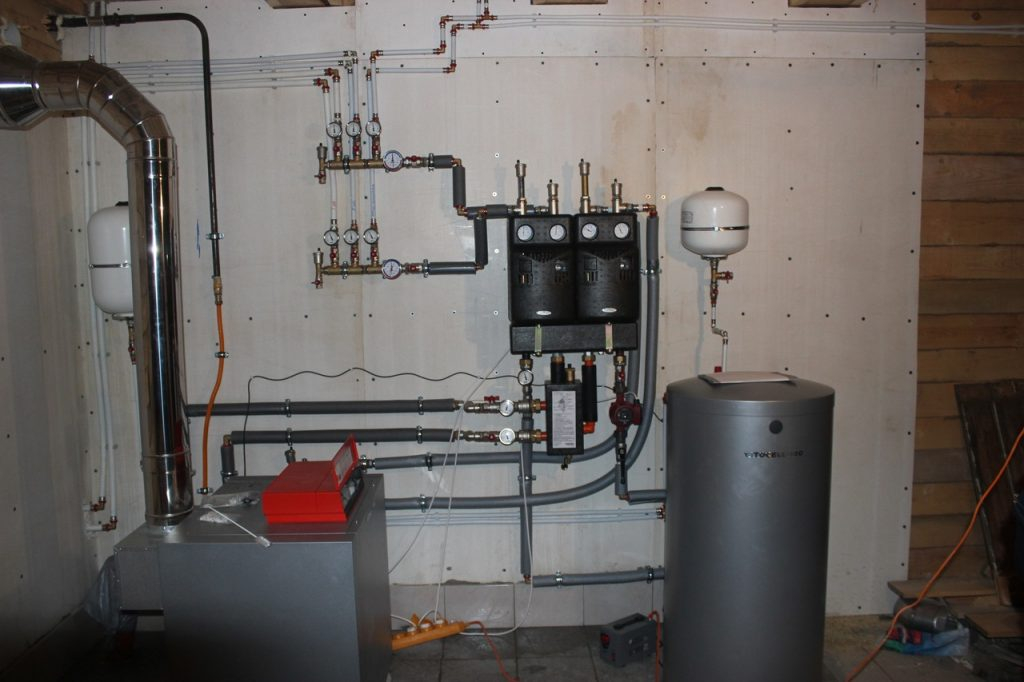

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Как правильно заполнить систему отопления теплоносителем
